Produkto tipas	Spintinis šaldiklis (laisvai pastatomas)
Prekės ženklas	Samsung
Modelis	RB34C7B5EB1
Matmenys (P x A x G)	Maždaug 595 x 1850 x 650 mm
Grynas svoris	Maždaug 72 kg
Grynas šaldiklio tūris	Maždaug 280 l (apytiksliai)
Energijos klasė	E (apytiksliai)
Metinis suvartojimas	Maždaug 280 kWh
Triukšmo lygis	Maždaug 36 dB (apytiksliai)
Aušinimo sistema	No Frost (ventiliuojamas šaltis)
Atitirpinimas	Automatinis (No Frost)
Vidinis apšvietimas	LED
Atidarytų durų signalizacija	Taip
Temperatūros signalizacija	Taip
Greito užšaldymo funkcija	Taip (mygtukas Power Freeze)
Valdymas	Liečiamas ekranas / skaitmeninis ekranas
Durų reversija (perstatymas)	Taip (žr. instrukciją)
Atsarginės dalys	Rankenos, tarpinės, stalčiai, vyriai
Priežiūra ir valymas	Valykite minkšta šluoste su muiluotu vandeniu
Saugos patarimai	Prieš atliekant darbus atjunkite, mūvėkite pirštines

Dažnai užduodami klausimai - RB34C7B5EB1 SAMSUNG

Kaip pakeisti šaldiklio rankeną?

Naudokite plokščią atsuktuvą, kad nuimtumėte varžtų dangtelius, tada kryžminį atsuktuvą, kad atsuktumėte rankenos varžtus. Sumontuokite naują rankeną atvirkščia tvarka. Įsitikinkite, kad tarp rankenos ir durų nėra tarpų.

Kaip pakeisti durų tarpinę?

Atidarykite duris ir nuimkite seną tarpinę. Pritvirtinkite naują tarpinę, tvirtai spausdami, kad ji puikiai priliptų. Patikrinkite, ar nėra tarpų, kad išvengtumėte šalto oro nutekėjimo.

Kaip išimti ir vėl įdėti stalčių?

Švelniai pakelkite stalčiaus priekį ir ištraukite jį. Norėdami vėl įdėti, įstatykite jį į bėgelius, įsitikindami, kad jis tinkamai išlygintas.

Kaip pakeisti durų atidarymo kryptį?

Atjunkite prietaisą, nuimkite viršutinį dangtelį, atjunkite laidus, nuimkite vyrius ir duris (reikalingi du žmonės). Sumontuokite vyrius kitoje pusėje ir uždėkite duris atvirkščia tvarka. Išsamius veiksmus rasite instrukcijoje.

Kaip išvalyti šaldiklio vidų?

Atjunkite prietaisą ir ištuštinkite turinį. Švelniai nuvalykite sienas ir priedus minkšta šluoste, suvilgyta muiluotu vandeniu. Prieš vėl įjungdami kruopščiai nuplaukite ir išdžiovinkite.

Ką daryti, jei ekrane pasirodo klaidos kodas?

Patikrinkite instrukciją, kad nustatytumėte kodą. Dažniausios klaidos rodo netinkamai uždarytas duris, nenormalią temperatūrą arba jutiklio gedimą. Jei problema išlieka, kreipkitės į įgaliotąjį servisą.

Kaip įjungti greito užšaldymo funkciją?

Paspauskite mygtuką 'Power Freeze' arba 'Quick Freeze' valdymo skydelyje. Prietaisas veiks visu galingumu 24–48 valandas, kad greitai užšaldytų šviežius maisto produktus.

Kokia yra ideali šaldiklio temperatūra?

Rekomenduojama temperatūra yra -18°C. Ją galite nustatyti per valdymo skydelį. Žemesnė temperatūra galima greitam užšaldymui.

Kaip taupyti energiją naudojant šaldiklį?

Padėkite prietaisą vėsioje, vėdinamoje vietoje, neperkraukite, prieš šaldydami leiskite maistui atvėsti ir reguliariai atitirpinkite (jei nėra No Frost). Taip pat patikrinkite tarpinių sandarumą.

Kur rasti atsargines dalis šiam modeliui?

Apsilankykite svetainėje Samsung Parts (samsung.com) ir įveskite modelio kodą RB34C7B5EB1. Galimos dalys: rankenos, tarpinės, stalčiai ir vyriai. Dėl remonto kreipkitės į įgaliotąjį servisą.

NAUDOJIMO INSTRUKCIJA RB34C7B5EB1 SAMSUNG

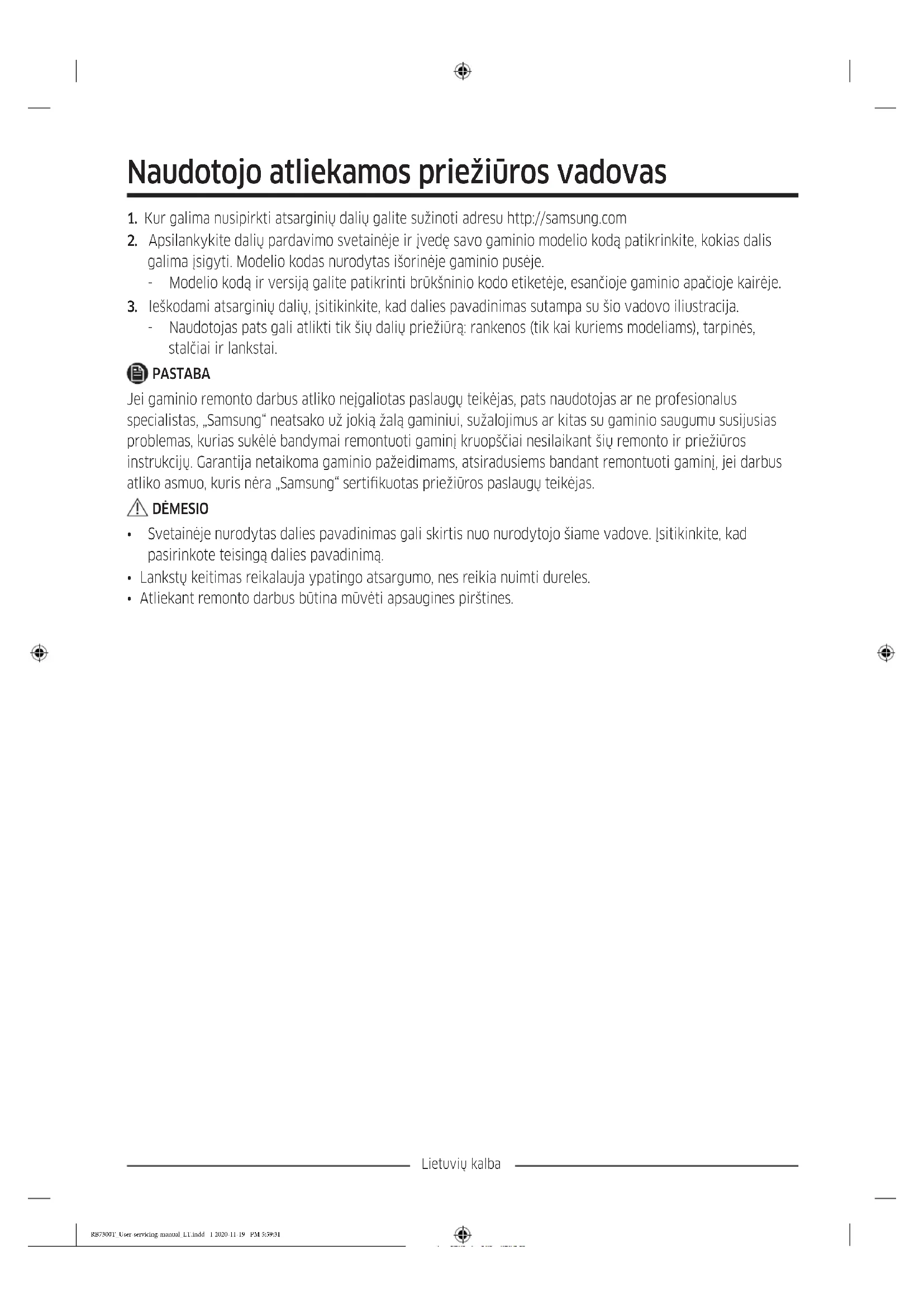

Naudotojo atliekamos priežiūros vadovas

1. Kur galima nusipirkti atsarginių dalių galite sužinoti adresu http://samsung.com
2. Apsilankykite dalių pardavimo svetainėje ir įvedę savo gaminio modelio kodą patikrinkite, kokias dalis galima įsigyti. Modelio kodas nurodytas išorinėje gaminio pusėje.
3. Modelio kodą ir versiją galite patikrinti brūkšninio kodo etiketėje, esančioje gaminio apačioje kairėje.
4. Ieškodami atsarginių dalių, įsitikinkite, kad dalies pavadinimas sutampa su šio vadovo iliustracija.
5. Naudotojas pats gali atlikti tik šių dalių priežiūrą: rankenos (tik kai kuriems modeliams), tarpinės, stalčiai ir lankstai.

PASTABA

Jei gaminio remonto darbus atliko nejgaliotas paslaugų teikėjas, pats naudotojas ar ne profesionalus specialistas, „Samsung“ neatsako už jokią žalą gaminiui, sužalojimus ar kitas su gaminio saugumu susijusias problemas, kurias sukėlė bandymai remontuoti gaminį kruopščiai nesilaikant šių remonto ir priežiūros instrukciju. Garantija netaikoma gaminio pažeidimams, atsiradusiems bandant remontuoti gaminį, jei darbus atliko asmuo, kuris nėra „Samsung“ sertifikuotas priežiūros paslaugų teikėjas.

DÈMESIO

• Svetainėje nurodytas dalies pavadinimas gali skirtis nuo nurodytojo šiame vadove. Įsitikinkite, kad pasirinkote teisingą dalies pavadinimą.
• Lankstų keitimas reikalauja ypatingo atsargumo, nes reikia nuimti dureles.
• Atliekant remonto darbus būtina mūvėti apsaugines pirštines.

Lietuvių kalba

Tikras vaizdas ir tiekiamos dalys gali skirtis priklausomai nuo modelio ir šalies.

01 Viršutinis Iankstas 02 Tarpinė

03 Stalčius

05 Vidurinis lankstas 06 Brūkšninio kodo etiketė

07 Apatinis lankstas

04 Rankenos (tik atitinkamuose modeliuose)

Lietuvių kalba

Rankenos keitimas

Modelio pavadinimas atrodo taip: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Žvaigždute pakeisti simboliai gali skirtis priklausomai nuo modelio.

Žvaigždutė (-ės) modelio kode nurodo modelio variantą ir gali pakeisti (0–9) arba (A–Z) modelio kode.

DÈMESIO

• Keisdami durelių rankeną, būkite atsargūs, kad nesubraižytumėte durelių fasadinės pusės.
• Tvirtai prispauskite rankenėles prie atramų. Įsitikinkite, kad tarp laikiklių ir durelių neliko tarpo.
• Tvirtindami rankeną gerai priveržkite varžtus.
• Prieš naudodami gaminj patikrinkite, ar rankena laikosi tvirtai.

Reikalingi jrankiai (nepateikiami)

Kryžminis atsuktuvas Plokščiasis atsuktuvas

Kaip nuimti rankenas?

PASTABA

Ši procedūra galioja tiek šaldytuvo, tiek šaldiklio skyriui.

1. Plokščiuoju atsuktuvu nuimkite varžtų gaubtelius.

2. Nuémę rankeną, varżtų gaubtelius uždékite atgal ant varżtų skylių.

3. Varžtams išsukti ir rankenai nuimti naudokite kryžminj atsuktuvą.

PASTABA

Šiais varžtais pritvirtinkite rankeną priešingoje pusėje.

1. Montuodami nauja rankeną, atlikite nurodytus veiksmus atvirkštine tvarka.

Lietuvių kalba

Tarpinės keitimas

DÈMESIO

Isitikinkite, kad gerai pritvirtinote tarpinę. Priešingu atveju gali atsirasti nuotėkis iš šaldytuvo.

Kaip nuimti tarpinę

Atidarykite dureles ir nuimkite nuo jų tarpinę.

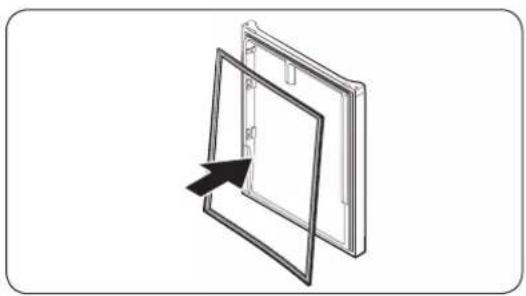

Kaip uždėti tarpinę

Pritvirtinkite naują tarpinę prie šaldytuvo durelių. Įsitikinkite, kad tarp naujos tarpinės ir durelių neliko tarpo.

Stalčiaus pakeitimas

DÈMESIO

Įstatydami patikrinkite ar stalčius gerai įkištas į bėgeli.

Kaip išimti stalčių

Atsargiai pakelkite stalčių už priekinės pusės ir jį ištraukite.

Kaip įstatyti stalčius

Istatant stalčius reikia priešinga eilės tvarka atlikti stalčių išėmimo veiksmus.

Lietuvių kalba

Lanksto keitimas

Norėdami pakeisti lankstus visų pirma turite nuimti dureles.

DÉMESIO

• Nuimdami dureles, būkite itin atsargūs, nes durelės yra sunkios.
• Prieš keisdami lankstus, ant grindų padėkite suminkštinantį paklotą, pavyzdžiui, kartoną, kad durelės nebūtų subraižytos jas padėjus.
• Kadangi su lankstais reikia dirbti atsargiai ir juos keičiant turi dalyvauti du ar daugiau asmenų, rekomenduojame kreiptis į profesionalią techninę tarnybą.
• Jei išimdami lankstą nelaikysite durelių, jos gali nukristi ir jus sužeisti.
• Isitikinkite, kad ašis tvirtai laikosi lankste.
• Patikrinkite, ar lankstas gerai pritvirtintas prie korpuso.
• Isitikinkite, kad laido jungtys prijungtos tinkamai.
• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų.

JSPÉJIMAS

• Šaldytuvą kreipti / guldyti turi mažiausiai 2 žmonės.
• Prieš pakeisdami durelių atidarymo kryptį, atjunkite maitinimo laidą.

Reikalingi jrankiai (nepateikiami)

Kryžminis atsuktuvas Plokščiasis atsuktuvas 11 mm veržliaraktis

10 mm lizdinis veržliaraktis 8 mm lizdinis veržliaraktis 10 mm veržliaraktis

Lietuvių kalba

Durelių atidarymo krypties pakeitimas

PASTABA

Modeliuose su rankenomis, visų pirma pakeiskite jų padėtį. (Išsamesnė informacija pateikta skyriuje „Rankenos keitimas (modeliams su įprasto tipo rankenomis)“.)

1. Kai šaldytuvo durelės uždarytos, naudodami kryžminį atsuktuvą išsukite varžtus, laikančius viršutinį dangtį (A).

2. Atsargiai nukelkite viršutinį dangtį (A) ir padėkite jį ant šaldytuvo viršaus.

- Keldami viršutini dangtį (A) būkite atsargūs. Prie jo iš apačios yra prijungtas laidas.

1. Nuimkite laidą ir laidų jungtį, uždėtą ant laikiklio po viršutiniu dangčiu.

- Kai kuriuose modeliuose šis veiksmas netaikomas.

DÉMESIO

Netraukite jungčių per stipriai.

1. Atjunkite laido jungti (A).

- Kai kuriuose modeliuose šis veiksmas netaikomas.

Lietuvių kalba

1. Naudodami lizdinj veržliaraktį (8 mm) išsukite varžtus, laikančius viršutinį lankstą (A).

DÉMESIO

Išsukdami varžtus, tvirtai laikykite šaldytuvo dureles, kad jos nenukristų.

1. Atidarykite šaldytuvo dureles ir pakelkite jas nuimdami nuo vidurinio lanksto. Duris laikykite saugioje vietoje.

DÉMESIO

Durys yra sunkios. Saugokitės jas išimdami, kad nepatirtumėte traumos.

1. Atidarykite šaldiklio dureles ir naudodami lizdinj veržliaraktį (8 mm) išsukite varžtus, laikančius apatinį lankstą (A).

Lietuvių kalba

1. Kai šaldiklio durelės laikosi ant apatinio lanksto (A), lėtai traukdami apatinį lankstą (A) ištraukite jį iš laikiklio šaldytuvo apačioje. Ištraukę apatinį lankstą (A) iš laikiklio, nuimkite jį nuo šaldiklio durelių ir patraukite šaldiklio dureles žemyn, ištraukdami jas iš vidurinio lanksto (B).

DÉMESIO

Nuimdami šaldiklio dureles nuo vidurinio lanksto (B), tvirtai jas laikykite, kad nenukristų.

1. Naudodami kryžminį atsuktuvą ir lizdinį veržliaraktį (10 mm) išsukite varžtus, laikančius vidurinį lankstą (A).

2. Pakeitus viršutinį, vidurinį ir (arba) apatinį lankstą, surinkite atlikdami išėmimo veiksmus priešinga eilės tvarka.

DÉMESIO

- Isitikinkite, kad laido jungtys prijungtos tinkamai.

- Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų
