Tuotetyyppi	Pystyarkkupakastin (vapaasti seisova)
Merkki	Samsung
Malli	RB34C7B5EB1
Mitat (L x K x S)	Noin 595 x 1850 x 650 mm
Nettopaino	Noin 72 kg
Pakastimen nettotilavuus	Noin 280 l (arvio)
Energialuokka	E (arvio)
Vuosikulutus	Noin 280 kWh
Melutaso	Noin 36 dB (arvio)
Jäähdytysjärjestelmä	No Frost (tuuletettu jäähdytys)
Sulatus	Automaattinen (No Frost)
Sisävalaistus	LED
Oven auki -hälytys	Kyllä
Lämpötilahälytys	Kyllä
Pikapakastustoiminto	Kyllä (Power Freeze -painike)
Ohjauspaneeli	Kosketusnäyttö/digitaalinäyttö
Oven kääntösuunnan vaihto	Kyllä (katso ohjeet)
Varaosat saatavilla	Kahvat, tiivisteet, laatikot, saranat
Huolto ja puhdistus	Puhdista pehmeällä liinalla ja saippuavedellä
Turvallisuusohjeet	Irrota pistotulpasta ennen toimenpiteitä, käytä käsineitä

Usein kysytyt kysymykset - RB34C7B5EB1 SAMSUNG

Kuinka vaihdan pakastimen kahvan?

Käytä litteäpäistä ruuvimeisseliä ruuvinkansien poistamiseen, ja ristipääruuvimeisseliä kahvan ruuvien irrottamiseen. Asenna uusi kahva päinvastaisessa järjestyksessä. Varmista, ettei kahvan ja oven välillä ole rakoa.

Kuinka vaihdan oven tiivisteen?

Avaa ovi ja poista vanha tiiviste. Kiinnitä uusi tiiviste painamalla tiukasti, jotta se tarttuu kunnolla. Tarkista, ettei tiivisteessä ole rakoja kylmän ilman vuotojen estämiseksi.

Kuinka irrotan ja asennan laatikon takaisin?

Nosta laatikon etuosaa varovasti ja vedä se ulos. Takaisin asennettaessa työnnä se kiskoihin varmistaen, että se on kohdistettu oikein.

Kuinka käännän oven avautumissuunnan?

Irrota laite verkkovirrasta, poista yläsuojus, irrota johdot, poista saranat ja ovet (tarvitaan kaksi henkilöä). Asenna saranat toiselle puolelle ja asenna ovet takaisin päinvastaisessa järjestyksessä. Katso tarkat ohjeet käyttöoppaasta.

Kuinka puhdistan pakastimen sisäosan?

Irrota laite verkkovirrasta ja tyhjennä sisältö. Puhdista seinät ja tarvikkeet pehmeällä liinalla, joka on kostutettu saippuaveteen. Huuhtele ja kuivaa huolellisesti ennen uudelleen käyttöönottoa.

Mitä tehdä, jos näytöllä on virhekoodi?

Tarkista käyttöoppaasta koodin merkitys. Yleiset virheet viittaavat huonosti suljettuun oveen, epänormaaliin lämpötilaan tai anturin toimintahäiriöön. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoon.

Kuinka aktivoin pikapakastustoiminnon?

Paina ohjauspaneelin 'Power Freeze' tai 'Quick Freeze' -painiketta. Laite toimii täydellä teholla 24–48 tuntia pakastaakseen tuoreet elintarvikkeet nopeasti.

Mikä on pakastimen ihannelämpötila?

Suositeltu lämpötila on -18 °C. Voit säätää sitä ohjauspaneelista. Alempi lämpötila on mahdollinen pikapakastusta varten.

Kuinka säästän energiaa pakastimellani?

Sijoita laite viileään ja ilmavaan paikkaan, vältä ylikuormitusta, anna ruokien jäähtyä ennen pakastamista ja sulata säännöllisesti (jos ei No Frost). Tarkista myös tiivisteiden kunto.

Mistä löydän varaosia tälle mallille?

Käy Samsung Parts -sivustolla (samsung.com) ja syötä mallikoodi RB34C7B5EB1. Saatavilla olevia osia ovat kahvat, tiivisteet, laatikot ja saranat. Korjauksia varten ota yhteyttä valtuutettuun huoltoon.

KÄYTTÖOHJE RB34C7B5EB1 SAMSUNG

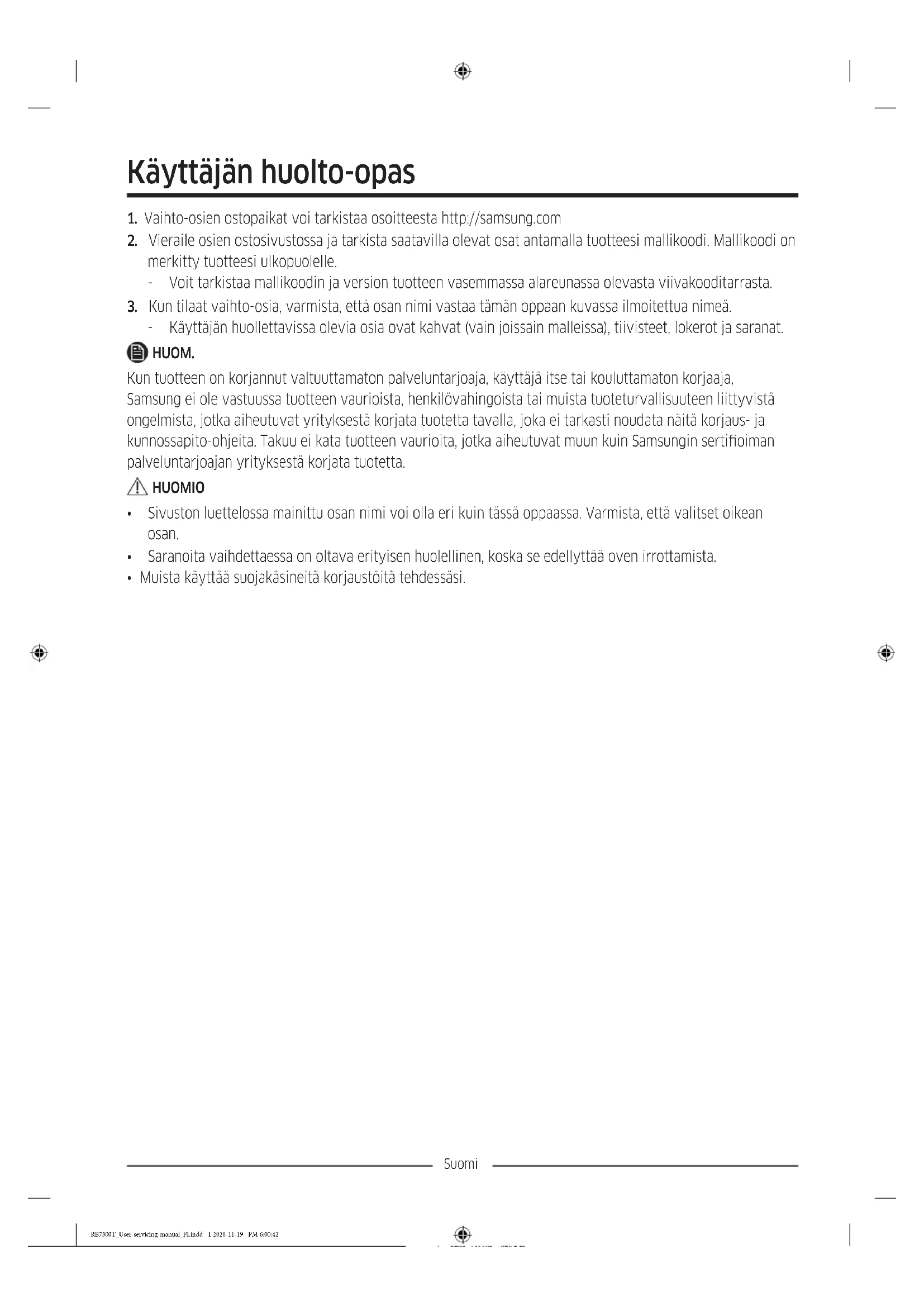

Käyttäjän huolto-opas

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com
2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle.
3. Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.
4. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa ilmoitettua nimeä.
5. Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat.

HUOM.

Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertifioiman palveluntarjoajan yrityksestä korjata tuotetta.

HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.
• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.
• Muista käyttää suojakäsineitä korjaustöitä tehdessäsi.

Suomi

Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

01 Yläsarana 02 Tiiviste
03 Lokero 04 Kahvat (vain soveltuvissa malleissa)
05 Keskisarana 06 Viivakooditarra
07 Alasarana

Suomi

Kahvan vaihto

Mallinimi on seuraavaa muotoa: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Asteriskien tilalla olevat merkit vaihtelevat malleittain.

Mallikoodin asteriskien tilalla voi olla numeroita (0–9) tai kirjaimia (A-Z), ja ne ilmoittavat tarkan mallin.

HUOMIO

• Kun vaihdat oven kahvaa, varo naarmuttamasta oven etupuolta.
• Paina kahvat tiiviisti kiinni tukiinsa. Varmista, että tukien ja oven väliin ei jää rakoa.
• Kiristä ruuvit tiukasti, kun kiinnität kahvaa.
• Varmista kahvan tiukkuus, ennen kuin käytät tuotetta.

Tarvittavat työkalut (eivät sisälly toimitukseen)

Ristipääruuvimeisseli Litteäpäinen
ruuvimeisseli

Kahvojen irrottaminen

HUOM.

Ohjeet koskevat sekä jääkaappi- että pakastinpuolta.

1. Irrota ruuvien suojukset litteäpäisellä ruuvimeisselillä.

2. Kun kahva on irrotettu, kiinnitä ruuvien suojukset takaisin paikoilleen ruuvinkoloihin.

3. Irrota ruuvit ristipääruuvimeisselillä ja irrota kahva.

HUOM.

Kiinnitä kahva ruuvien avulla vastakkaiselle puolelle.

1. Asenna uusi kahva noudattamalla irrotusohjeita päinvastaisessa järjestyksessä.

Suomi

Tiivisteen vaihto

HUOMIO

Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa.

Tiivisteen irrottaminen

Avaa ovi ja irrota tiiviste ovesta.

Tiivisteen asettaminen paikalleen

Kiinnitä uusi tiiviste jääkaapin oveen. Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa.

Lokeron vaihto

HUOMIO

Aseta lokero huolellisesti kiskoille kokoamisen aikana.

Lokeron poistaminen

Nosta lokeron etuosaa varovasti ja liu'uta se ulos.

Lokeron asettaminen paikalleen

Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä.

Suomi

Saranan vaihto

Ovet on irrotettava ennen saranoiden vaihtamista.

HUOMIO

• Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.
• Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.
• Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.
• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.
• Varmista, että tappi on kiristetty saranaan tiukasti.
  • Tarkista, että sarana on tiukasti kiinni kaapissa.
• Varmista, että johtoliittimet on liitetty oikein.
• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta.

VAROITUS

• Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.
• Irrota virtajohto ennen kätisyyden vaihtamista.

Tarvittavat työkalut (eivät sisälly toimitukseen)

Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli 11 mm ruuviavain

10 mm hylsyavain 8 mm hylsyavain 10 mm ruuviavain

Suomi

Oven kätisyyden vaihtaminen

HUOM.

Malleissa, joissa on kahvat, vaihda kahvan puoli ensin. (Saat lisätietoja osiosta Kahvan vaihto (tankokahvalla varustetut mallit).)

1. Jääkaapin oven ollessa suljettuna irrota yläsuojuksen (A) kiinnitysruuvi ristipääruuvitaltalla.

2. Nosta yläsuojus (A) varovasti pois ja aseta se jääkaapin päälle.

3. Ole varovainen, kun nostat yläsuojusta (A). Sen alle on kytketty johto.

4. Irrota yläsuojuksen alle pidikkeeseen sijoitettu johto ja johdinliitin.

5. Tämä vaihe ei ehkä koske joitakin malleja.

HUOMIO

Älä vedä liittimiä liian kovaa.

1. Irrota johtoliitin (A).
2. Tämä vaihe ei ehkä koske joitakin malleja.

Suomi

1. Käytä yläsaranan (A) kiinnitysruuvien irrottamiseen hylsyavainta (8 mm).

HUOMIO

Pidä jääkaapin ovesta kunnolla kiinni ruuveja irrottaessasi, jotta ovi ei putoaisi.

1. Avaa jääkaapin ovi ja nosta sitten ovea irrottaaksesi sen keskisaranasta. Pidä ovi tallessa.

HUOMIO

Ovi on painava. Ole varovainen ovea poistettaessa vaurioiden ja vammojen välttämiseksi.

1. Avaa pakastimen ovi ja irrota sitten alasaranan (A) kiinnitysruuvit hylsyavaimella (8 mm).

Suomi

1. Pakastimen oven levätessä alasaranan (A) varassa vedä hitaasti alasaranaa (A) irrottaaksesi sen jääkaapin alaosan pidikkeestä. Kun alasarana (A) on irrotettu pidikkeestä, irrota se pakastimen ovesta ja vedä pakastimen ovea alaspäin irrottaaksesi sen keskisaranasta (B).

HUOMIO

Pidä pakastimen ovesta tiukasti kiinni irrottaessasi keskisaranaa (B), jotta se ei putoa.

1. Käytä keskisaranan (A) kiinnitysruuvien irrottamiseen ristipääruuvitalttaa ja hylsyavainta (10 mm).

2. Kun olet vaihtanut ylä-, keski- ja/tai alasaranan, kokoa osat purkuohjeiden mukaan mutta päinvastaisessa järjestyksessä.

HUOMIO

• Varmista, että johtoliittimet on liitetty oikein.

- Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta.

Suomi
