Termék típusa	Szekrényes fagyasztó (szabadon álló)
Márka	Samsung
Modell	RB34C7B5EB1
Méretek (Sz x Ma x Mé)	Körülbelül 595 x 1850 x 650 mm
Nettó tömeg	Körülbelül 72 kg
Fagyasztó nettó térfogata	Körülbelül 280 L (becslés)
Energiaosztály	E (becslés)
Éves fogyasztás	Körülbelül 280 kWh
Zajszint	Körülbelül 36 dB (becslés)
Hűtőrendszer	No Frost (ventilátoros hűtés)
Leolvasztás	Automatikus (No Frost)
Belső világítás	LED
Nyitott ajtó riasztás	Igen
Hőmérséklet riasztás	Igen
Gyorsfagyasztás funkció	Igen (Power Freeze gomb)
Vezérlés	Érintőképernyő / digitális kijelző
Ajtók átfordíthatósága	Igen (lásd a használati útmutatót)
Elérhető alkatrészek	Fogantyúk, tömítések, fiókok, zsanérok
Karbantartás és tisztítás	Tisztítsa puha ruhával és szappanos vízzel
Biztonsági tanácsok	Áramtalanítsa beavatkozás előtt, viseljen kesztyűt

Gyakran ismételt kérdések - RB34C7B5EB1 SAMSUNG

Hogyan cseréljem ki a fagyasztó fogantyúját?

Használjon laposfejű csavarhúzót a csavarfedők eltávolításához, majd egy keresztfejű csavarhúzót a fogantyú csavarjainak kicsavarásához. Szerelje fel az új fogantyút fordított sorrendben. Győződjön meg arról, hogy nincs rés a fogantyú és az ajtó között.

Hogyan cseréljem ki az ajtó tömítését?

Nyissa ki az ajtót, és távolítsa el a régi tömítést. Rögzítse az új tömítést erősen nyomva, hogy tökéletesen tapadjon. Ellenőrizze, hogy nincs-e rés a hideg levegő szivárgásának elkerülése érdekében.

Hogyan vegyem ki és szereljem vissza a fiókot?

Óvatosan emelje meg a fiók elejét, és csúsztassa ki. Visszaszereléshez helyezze be a sínekbe, ügyelve arra, hogy jól illeszkedjen.

Hogyan fordítsam meg az ajtó nyitási irányát?

Áramtalanítsa a készüléket, távolítsa el a felső borítást, csatlakoztassa le a kábeleket, vegye le a zsanérokat és az ajtókat (két személy szükséges). Szerelje fel a zsanérokat a másik oldalra, és szerelje vissza az ajtókat fordított sorrendben. A részletes lépésekért lásd a használati útmutatót.

Hogyan tisztítsam ki a fagyasztó belsejét?

Áramtalanítsa a készüléket, és ürítse ki a tartalmát. Tisztítsa meg a falakat és a tartozékokat puha ruhával, amelyet szappanos vízbe mártott. Öblítse le és szárítsa meg alaposan, mielőtt újra üzembe helyezi.

Mit tegyek, ha hibaüzenet jelenik meg a kijelzőn?

Ellenőrizze a használati útmutatót a kód azonosításához. A gyakori hibák rosszul becsukott ajtót, rendellenes hőmérsékletet vagy érzékelő meghibásodást jeleznek. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy hivatalos szervizzel.

Hogyan aktiváljam a gyorsfagyasztás funkciót?

Nyomja meg a 'Power Freeze' vagy 'Quick Freeze' gombot a vezérlőpanelen. A készülék teljes teljesítménnyel fog működni 24-48 órán keresztül a friss ételek gyors lefagyasztásához.

Mi a fagyasztó ideális hőmérséklete?

Az ajánlott hőmérséklet -18°C. Ezt a vezérlőpanel segítségével állíthatja be. Alacsonyabb hőmérséklet is lehetséges gyorsfagyasztáshoz.

Hogyan takaríthatok energiát a fagyasztómmal?

Helyezze a készüléket hűvös, szellős helyre, kerülje a túlterhelést, hagyja kihűlni az ételeket fagyasztás előtt, és rendszeresen olvassza le (ha nincs No Frost). Ellenőrizze a tömítések szigetelését is.

Hol találok pótalkatrészeket ehhez a modellhez?

Látogasson el a Samsung Parts weboldalára (samsung.com), és adja meg a RB34C7B5EB1 modellkódot. Az elérhető alkatrészek közé tartoznak a fogantyúk, tömítések, fiókok és zsanérok. A javításokhoz vegye igénybe egy hivatalos szerviz szolgáltatásait.

HASZNÁLATI ÚTMUTATÓ RB34C7B5EB1 SAMSUNG

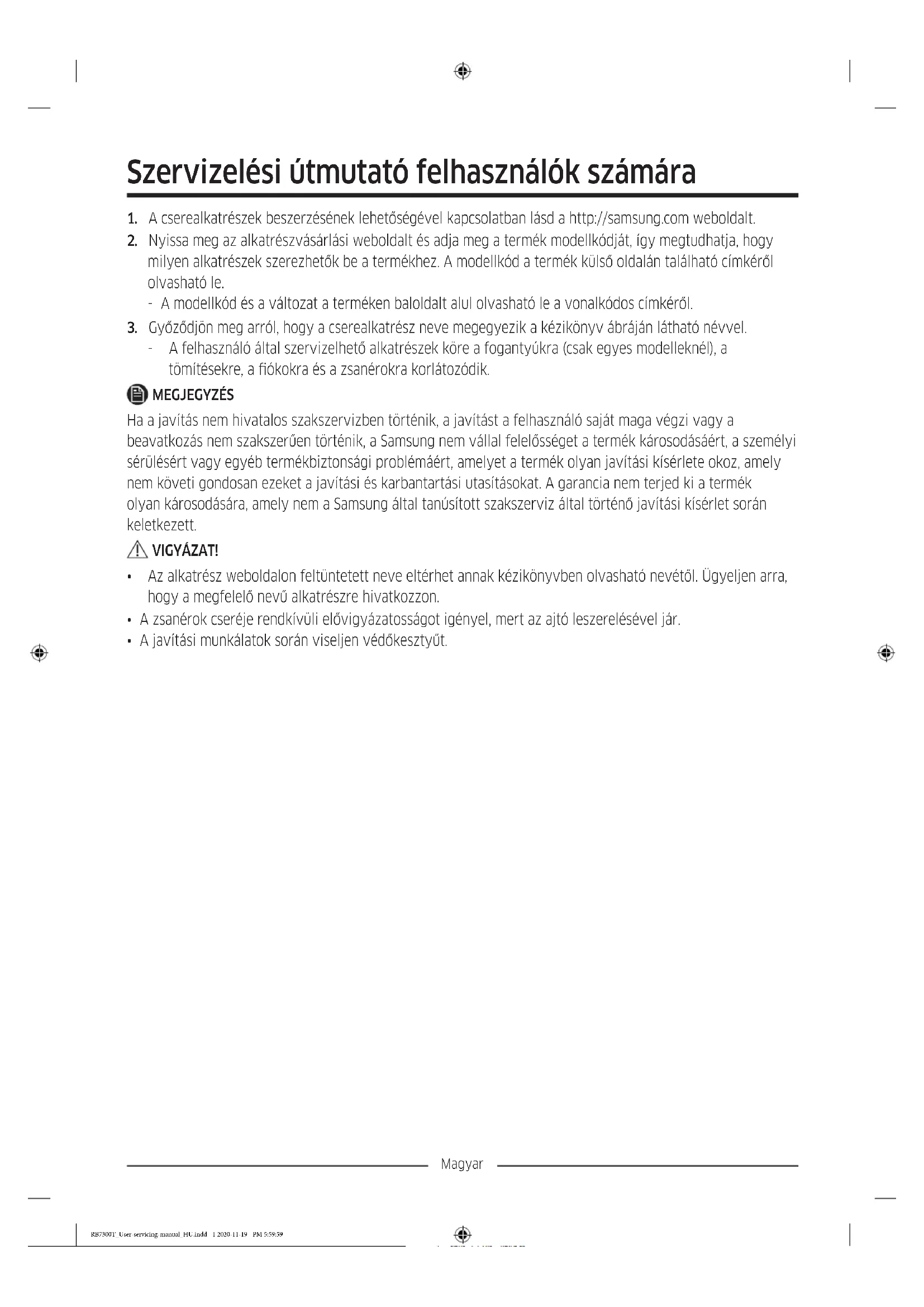

Szervizelési útmutató felhasználók számára

1. A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a http://samsung.com weboldalt.
2. Nyissa meg az alkatrészvásárlási weboldalt és adja meg a termék modellkódját, így megtudhatja, hogy milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le.

- A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.

1. Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján látható névvel.

- A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a fiókokra és a zsanérokra korlátozódik.

MEGJEGYZÉS

Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésért vagy egyéb termékbiztonsági problémáért, amelyet a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által tanúsított szakszerviz által történő javítási kísérlet során keletkezett.

⚠️ VIGYÁZAT!

• Az alkatrész weboldalon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon.
• A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár.
• A javítási munkálatok során viseljen védőkesztyűt.

Magyar

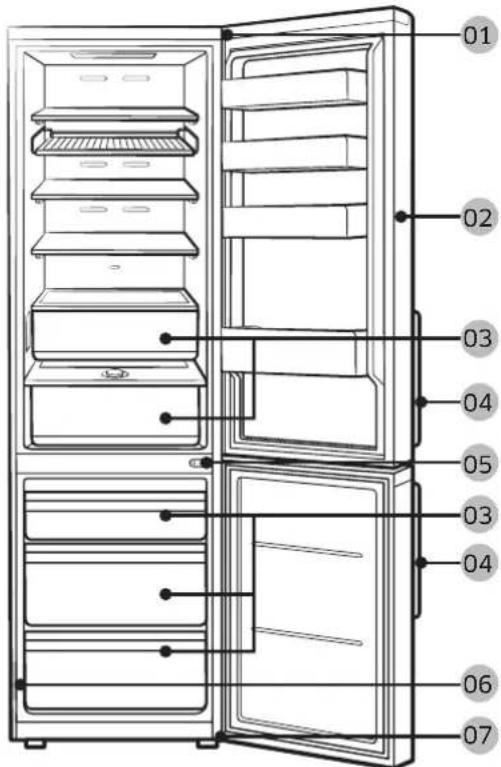

A hütőszekrény kinézete és a kínált alkatrészeinek köre a modelltöl és az országtól függően eltérő lehet.

01 Felső zsanér 02 Tömítés
03 Fiók 04 Fogantyúk (csak adott modelleknél)
05 Középső zsanér 06 Vonalkódos címke
07 Alsó zsanér

Magyar

Fogantyúcsere

A modellnév így épül fel: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

A csillagok helyén az adott modellre jellemző betük vagy számok állnak.

A modellkódban a csillag(ok) helyén a változat modellje szerinti szám (0–9) vagy betű (A-Z) található.

VIGYÁZAT!

• Az ajtófogantyú cseréje során ügyeljen arra, hogy ne karcolódjon meg az ajtó felülete.
• A tartóelemeket fogva erősen nyomja be a fogantyúkat. Ügyeljen arra, hogy ne legyen rés a tartóelemek és az ajtó között.
• A fogantyú felszerelésekor húzza szorosra a csavarokat.
• A termék használata előtt ellenőrizze, hogy a fogantyú biztonságosan rögzült-e.

Szükséges szerszámok (nem tartozék)

Csillagcsavarhúzó Lapos csavarhúzó

A fogantyúk leszerelése

MEGJEGYZÉS

Ez az eljárás követendő a hűtő és a fagyasztó hűtőtere esetében is.

1. Lapos csavarhúzóval távolítsa el a csavarfedeleket.

2. A fogantyú leszerelése után szerelje vissza a csavarfedeleket a csavarfuratokra.

3. Csillagcsavarhúzóval távolítsa el a csavarokat és vegye le a fogantyút.

MEGJEGYZÉS

Ezekkel a csavarokkal rögzítse a fogantyút az átellenes oldalon.

1. Szerelje fel az új fogantyút az eltávolítással fordított sorrendben.

Magyar

Tömítéscsere

VIGYÁZAT!

Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ha nincs így, hideg levegő szivároghat a hűtőszekrényből.

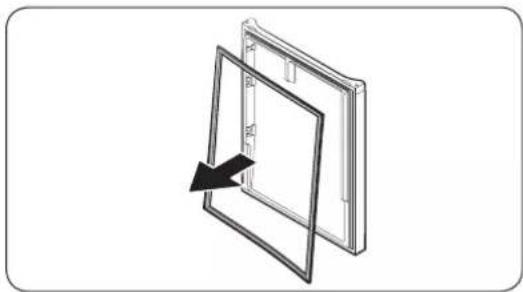

A tömítés eltávolítása

Nyissa ki az ajtót, és vegye le a tömítést az ajtóról.

A tömítés felszerelése

Rögzítse az új tömítést a hűtő ajtajára. Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között.

Fiókcsere

VIGYÁZAT!

A fiók behelyezése során ügyeljen arra, hogy megfelelően illeszkedjen a sínbe.

A fiók eltávolítása

Emelje meg finoman a fiók elejét, majd csúsztassa ki a fiókot.

A fiókok visszaszerelése

A fiókok visszaszerelése az eltávolításukhoz képest a lépések fordított sorrendjében történik.

Magyar

Zsanércsere

A zsanérok lecseréléséhez először le kell szerelnie az ajtókat.

VIGYÁZAT!

• A leszerelésüket különös körültekintéssel végezze, mert az ajtók nehezek.
• A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket.
• Mivel a zsanérokat óvatosan kell kezelni és legalább két fő szükséges a cseréjükhöz, javasoljuk, hogy hívjon szakembert.
• Ha úgy távolítja el a sarokpántot, hogy eközben nem tartja az ajtót, az leeshet és személyi sérülést okozhat.
• Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron.
• Ellenőrizze, hogy a zsanér biztonságosan rögzül-e a szekrényhez.
• Ellenőrizze, hogy a vezetékcsatlakozók megfelelően csatlakoznak-e.
• Ügyeljen arra, hogy ne sértse meg a vezetékeket a felső burkolat rögzítésekor.

FIGYELEM!

• A hütőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség.
• Az ajtók felcserélése előtt húzza ki a tápkábelt.

Szükséges szerszámok (nem tartozék)

Csillagcsavarhúzó Lapos csavarhúzó 11 mm-es csavarkulcs

10 mm-es dugókulcs 8 mm-es dugókulcs 10 mm-es csavarkulcs

Magyar

Az ajtók felcserélése

MEGJEGYZÉS

A fogantyúval szerelt modellek esetében először a fogantyút fordítsa meg. (A részletes információkért tekintse át a következő részt: „Fogantyúcsere (rúdfogantyúval szerelt modellek esetében)“.)

1. A hűtőajtó csukott helyzetében csillagcsavarhúzó segítségével távolítsa el a felső burkolatot (A) rögzítő csavarokat.

2. Finoman emelje fel a felső burkolatot (A), és helyezze a hűtőszekrény tetejére.

- Járjon el körültekintően a felső burkolat (A) felemelésekor. Alatta egy vezeték van hozzá csatlakoztatva.

1. Távolítsa el a felső burkolat alatt elhelyezett tartóban lévő vezetéket és a csatlakozót.

- Előfordulhat, hogy ez a lépés bizonyos modellekre nem vonatkozik.

⚠ VIGYÁZAT!

Ne nyomja túl erősen a csatlakozókat.

1. Válassza le a vezetékcsatlakozót (A).

- Előfordulhat, hogy ez a lépés bizonyos modellekre nem vonatkozik.

Magyar

1. Dugókulcs (8 mm-es) segítségével távolítsa el a felső zsanért (A) rögzítő csavarokat.

VIGYÁZAT!

A csavarok eltávolítása során tartsa erősen a hűtőajtót, hogy az nehogy véletlenül leessen.

1. Nyissa ki a hűtőajtót, majd emelje fel az ajtót a középső zsanérról való levételéhez. Tartsa az ajtót biztonságos helyen.

VIGYÁZAT!

Az ajtó nehéz. A károk vagy sérülések megelőzése érdekében legyen elővigyázatos az ajtó eltávolítása közben.

1. Nyissa ki a fagyasztó ajtaját, majd (8 mm-es) dugókulcs segítségével szerelje ki az alsó zsanért (A) rögzítő csavarokat.

Magyar

1. Amikor a fagyasztó ajtaja az alsó zsanéron (A) ül, lassan húzza meg az alsó zsanért (A) a hűtőszekrény alján lévő tartóból való eltávolításához. Az alsó zsanér (A) tartóból való eltávolítása után vegye le a fagyasztó ajtajáról, majd húzza le a fagyasztó ajtaját a középső zsanérról (B) való levételéhez.

⚠ VIGYÁZAT!

A középső zsanér (B) biztonságos eltávolításáig tartsa erősen a fagyasztóajtót, nehogy az véletlenül leessen.

1. Egy csillagcsavarhúzó és egy (10 mm-es) dugókulcs segítségével szerelje ki a középső zsanért (A) rögzítő csavarokat.

2. A felső, a középső és/vagy az alsó zsanér cseréjét követően végezze el az összeszerelést a szétszereléshez képest fordított sorrendben.

VIGYÁZAT!

- Ellenőrizze, hogy a vezetékcsatlakozók megfelelően csatlakoznak-e.

- Ügyeljen arra, hogy ne sértse meg a vezetékeket a felső burkolat rögzítésekor.
