LBB 106036 Bp - Демпфер Kärcher - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Сымсыз арқа желдеткіші
Бренд	Kärcher
Модель	LBB 106036 Bp
Номиналды кернеу	36 V
Орташа ауа жылдамдығы	135 km/h
Орташа ауа жылдамдығы (Турбо режимі)	193 km/h
Ауа көлемі	744 m³/h
Ауа көлемі (Турбо режимі)	1063 m³/h
Салмағы (батареясыз)	8,5 kg
Өлшемдері (Ұ x Е x Б)	1579 x 546 x 470 mm
Акустикалық қысым деңгейі	81,2 dB(A)
Кепілдендірілген акустикалық қуат деңгейі	97 dB(A)
Жалпы діріл мәні	0,8 m/s²
Қуат көзі	Kärcher Battery Power+ 36V батареясы (қосымша)
Қолданылуы	Жапырақтарды, шөптерді, жеңіл қалдықтарды үрлеу
Негізгі функциялар	Негізгі қосқыш, жылдамдықты бекіту тетігі, Turbo Boost түймесі, реттелетін тұтқа
Қауіпсіздік жабдығы	Екі иықты белдік, батареяны алып тастау арқылы шұғыл тоқтату, шашыраудан қорғау
Күтім	Дымқыл шүберекпен тазалау, бүктелген құбырды ауыстыру мүмкін
Жеткізілетін керек-жарақтар	Үрлеу түтігі, сопло, бүктелген құбыр, белдік, құрастыру құралы
Кепілдік	Елдің жағдайларына сәйкес, материал және өндіріс ақаулары

Жиі қойылатын сұрақтар - LBB 106036 Bp Kärcher

Kärcher LBB 106036 Bp қандай батарея түрін пайдаланады?

Құрылғы Kärcher Battery Power+ 36V батарея блогын пайдаланады. Ол осы типтегі екі батарея блогымен жұмыс істей алады.

Желдеткіштің жылдамдығын қалай реттеуге болады?

Жылдамдық негізгі қосқыш арқылы реттеледі (ауыспалы қысым) және жылдамдықты бекіту тетігі арқылы бекітіледі. Turbo Boost түймесі 2 минут ішінде максималды жылдамдыққа жетуге мүмкіндік береді.

Үрлеу түтігін қалай орнатуға болады?

Түтіктің ойықтарын құрылғының шығыңқыларына келтіріп, содан кейін көрсеткілер бір-біріне қарағанша түтікті бұраңыз. Содан кейін түтік орнына кіреді.

Қандай қауіпсіздік қашықтығын сақтау керек?

Адамдар мен жануарлардан кемінде 15 м қашықтықты сақтаңыз. Егер біреу жақындаса, құрылғыны тоқтатыңыз.

Желдеткішті қалай тазалауға болады?

Беттерді тазалау үшін жұмсақ және құрғақ шүберекті пайдаланыңыз. Агрессивті жуғыш заттарды немесе қысымды суды қолданбаңыз.

Құрылғыны жаңбырда қолдануға бола ма?

Жоқ, құрылғыны жаңбырға немесе ылғалға ұшыратпау керек. Тек құрғақ ортада қолданыңыз.

Құрылғы іске қосылмаса не істеу керек?

Батареяның дұрыс салынғанын және зарядталғанын тексеріңіз. Егер батарея ақаулы болса, оны ауыстырыңыз. Егер мәселе шешілмесе, сатудан кейінгі қызметке хабарласыңыз.

Бүктелген құбырды қалай ауыстыруға болады?

Берілген құралмен қысқыш қапсырмаларды бұрап алыңыз, ескі құбырды алып, монтаждау қадамдарын кері ретпен орындап, жаңасын орнатыңыз. Қырлардың дұрыс сайысуын тексеріңіз.

Қандай қорғаныс жабдығын киюім керек?

Қорғаныс көзілдірігін және есту қорғанысын кию міндетті. Өндіруші сондай-ақ қолғап, ұзын шалбар және берік аяқ киімді ұсынады.

Қосалқы бөлшектерді қайдан табуға болады?

Қосалқы бөлшектер мен түпнұсқа керек-жарақтар www.kaercher.com сайтында немесе уәкілетті дистрибьютордан қол жетімді.

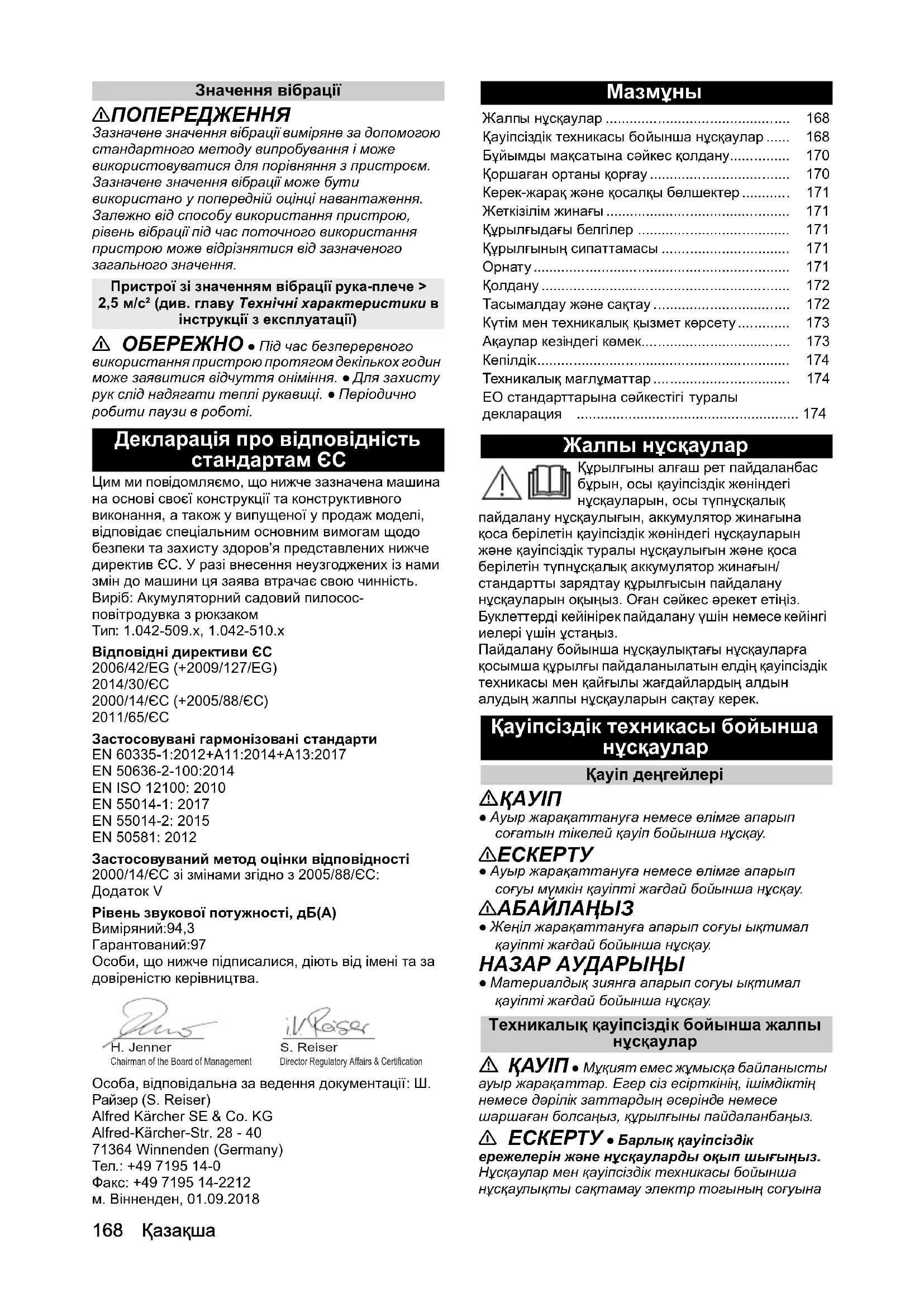

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ LBB 106036 Bp Kärcher

Жалпы нұсқаулар .... 168 Қауіпсіздік техникасы бойынша нұсқаулар .... 168 Бұйымды мақсатына сәйкес қолдану .... 170 Қоршаған ортаны қорғау .... 170 Қерек-жарақ және қосалқы бөлшектер .... 171 Жеткізілім жинағы .... 171 Құрылғыдағы белгілер .... 171 Құрылғының сипаттамасы .... 171 Орнату .... 171 Қолдану .... 172 Тасымалдау және сақтау .... 172 Күтім мен техникалық қызмет көрсету .... 173 Ақаулар кезіндегі көмек .... 173 Кепілдік .... 174 Техникалық мағлұматтар .... 174 ЕО стандарттарына сәйкестігі туралы декларация .... 174

Жалпы нұсқаулар

Құрылғыны алғаш рет пайдаланбас бұрын, осы қауіпсіздік жөніндегі нұсқауларды, осы түпнұсқалық пайдалану нұсқаулығын, аккумулятор жинағына қоса берілетін қауіпсіздік жөніндегі нұсқауларды және қауіпсіздік туралы нұсқаулығын және қоса берілетін түпнұсқалық аккумулятор жинағын/стандартты зарядтау құрылғысын пайдалану нұсқауларын оқыңыз. Оған сәйкес әрекет етіңіз. Буклеттерді кейінірек пайдалану үшін немесе кейінгі иелері үшін сақтаңыз. Пайдалану бойынша нұсқаулықтағы нұсқауларға қосымша құрылғы пайдаланылатын елдің қауіпсіздік техникасы мен қайғылы жағдайлардың алдын алудың жалпы нұсқауларын сақтау керек.

Қауіпсіздік техникасы бойынша нұсқаулар

Қауіп деңгейлері

⚠️ҚАУІП

- Ауыр жарақаттануға немесе өлімге апарып соғатын тікелей қауіп бойынша нұсқау.

△ЕСКЕРТУ

- Ауыр жарақаттануға немесе өлімге апарып соғуы мүмкін қауіпті жағдай бойынша нұсқау.

△АБАЙЛАҢЫЗ

- Жеңіл жарақаттануға апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

НАЗАР АУДАРЫҢЫЗ

- Материалдық зиянға апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

Техникалық қауіпсіздік бойынша жалпы нұсқаулар

⚠️ ҚАУІП • Мұқият емес жұмысқа байланысты ауыр жарақаттар. Егер сіз есірткінің, ішімдіктің немесе дәрілік заттардың әсерінде немесе шаршаған болсаңыз, құрылғыны пайдаланбаңыз.

⚠️ ЕСКЕРТУ • Барлық қауіпсіздік ережелерін және нұсқауларды оқып шығыңыз. Нұсқаулар мен қауіпсіздік техникасы бойынша нұсқаулықты сақтамау электр тогының соғуына

және/немесе ауыр жарақатқа әкелуі мүмкін.

Болашақ үшін барлық қауіпсіздік пен

нұсқауларды сақтаңыз. ● Құрылғы балалардың немесе физикалық, сенсорлық немесе ақыл-ой қабілеті шектеулі адамдардың немесе осы нұсқауларды білмейтін адамдардың қолдануы үшін арналмаған. Жергілікті ережелер

пайдаланушының жасын шектеуі мүмкін. ● Барлық қорғаныс құрылғылары мен тұтқалардың дұрыс және сенімді бекітілуіне және олардың жарамды күйде екендігіне көз жеткізіңіз. ● Пайдалану алдында құрылғының, барлық басқару бөліктері мен қауіпсіздік құрылғыларының дұрыс жұмыс істейтіндігіне көз жеткізіңіз. ● Тұтқадағы қосу/өшіру қосқышы дұрыс қосылмаса немесе өшірілмесе, құрылғыны ешқашан пайдаланбаңыз.

- Әр қолданар алдында құрылғы корпусында зақымның болмауын тексеріңіз. Құрылғыны пайдалану кезінде жұмыс аймағынан балалар мен басқа адамдарды алыс ұстаңыз. Желдету саңылауларының бос екеніне көз жеткізіңіз. Ауа ағынының әсерінен заттар айтарлықтай қашықтыққа үрленіп кетуі мүмкін. Қолданар алдында жұмыс орнында тастар, сынған шыны, шегелер, сым немесе жіптің болмауын мұқият тексеріңіз және болған жағдайда оларды алып тастаңыз. Құрылғыны тек қана берік, тегіс бетте және ұсынылған қалыпта пайдаланыңыз.

⚠️ АБАЙЛАҢЫЗ • Құрылғыны басқару және дұрыс пайдалану элементтерімен танысыңыз.

- Құрылғыны қолданған кезде толық қорғайтын құлаққапты киіңіз. Құрылғының дыбысы қатты және егер сіз сыртқы әсерге, шуды азайтуға және есту қабілетін қорғауға қатысты нұсқауларды сақтамасаңыз, ол есту қабілетінің ұзақ уақыт зақымдануына әкеліп соғуы мүмкін. • Құрылғыны қолданған кезде көзді толық қорғайтын құралды тағыңыз. Өндіруші бетті толығымен жабатын масканы немесе толығымен жабық қорғайтын көзілдірік киюді ұсынады. Қалыпты көзілдірік немесе күннен қорғайтын көзілдірік лақтырылған заттардан қорғамайды. • Құрылғымен жұмыс істегенде ұзын ауыр шалбар, мықты аяқ киім және жақсы киілетін қолғаптар киіңіз. Жалаң аяқ жұмыс істемеңіз. Зергерлік бұйымдар, сандалдар немесе шолақ шалбар киюдің қажеті жоқ.

НАЗАР АУДАРЫҢЫЗ • Құрылғыны пайдаланушы басқа адамдармен немесе олардың мүлкімен болған апаттарға жауапты.

Нұсқау • Кейбір аймақтардағы ережелер осы құрылғыны пайдалануды шектеуі мүмкін. Жергілікті билік органынан кеңес алыңыз.

- Құрылғыдағы зақымдалған немесе оқылмайтын ескерту белгілері уәкілетті қызмет орталығымен ауыстырылады.

Қауіпсіз жұмыс

⚠️ ҚАУІП • Жарылыс қаупі бар аймақтарда пайдалануға тыйым салынады.

⚠️ ЕСКЕРТУ • Адамдар мен жануарларды кем дегенде 15 м арақашықтықта ұстаңыз. Осы аймаққа біреу кірген кезде құрылғыны тоқтатыңыз. • Ток ұру қаупі бар болса, құрылғыны пайдаланбаңыз. • Ықтимал қауіп-қатерлерді анықтау үшін жұмыс аймағын кедергісіз шолу қажет. Құрылғыны жақсы жарықтандыруда ғана

пайдаланыңыз. • Іске қоспаңыз, бірақ құрылғымен жұмыс істеңіз. Артқа қарай жүрменіз. Дененің дұрыс емес қалпын болдырмаңыз, дененізді тұрақты және тепе-тең ұстаңыз. • Құрылғыны дереу тоқтатып, зақымданғанын тексеріңіз немесе егер құрылғы құлап, қатты соғылған немесе әдеттегіден тыс дірілдеген болса, дірілдің себебін анықтаңыз. Құрылғыны жөндеу немесе ауыстыру үшін авторландырылған сервистік орталыққа жүгініңіз. • Ақаулар немесе апатты жағдайлар туындағанда құрылғыны өшіріңіз және батареяны шығарыңыз. Құрылғыны алдымен авторизацияланған сервис орталығының тексеруінсіз пайдалануға болмайды. • Рюкзак жапырақ үрлегіш тасымалдауға арналған жіппен жабдықталған. Құрылғының салмағын үлестіру үшін тасымалдауға арналған жіпті мұқият реттеңіз. Құрылғыны пайдаланбас бұрын, тасымалдауға арналған жіппен және жылдам жабумен танысыңыз. Қауіп туындаған жағдайда, дұрыс қолдану сізді ауыр жарақаттан сақтай алады. Киімді тасымалдауға арналған жіптің үстінен кимеңіз және жылдам жабуға кедергі жасамаңыз. • Айналып тұратын бөліктерден жарақат алу қаупі. Қозғалтқышты өшіріңіз, аккумулятор жинағын алып тастаңыз және барлық қозғалатын бөлшектер толық тоқтағанына көз жеткізіңіз:

• Құрылғыны қараусыз қалдырмастан бұрын. - Құрылғы бөгде затпен жанасқаннан кейін оны тексеруден бұрын. - Құрылғыны тексеруден бұрын, орган техникалық қызмет көрсетуден бұрын немесе құрылғымен жұмыс істемес бұрын.

⚠️ АБАЙЛАҢЫЗ • Осыған ұқсас құралдарды қоршаған ортада пайдалану есту қабілетінің зақымдану қаупін және ықтимал қауіптерді, мысалы, сіздің жұмыс кеңістігіңізге кіретін адамдарды байқамау ықтималдығын арттырады. • Құрылғыға ешқандай өзгерістер енгізбеңіз және тек қана өндіруші ұсынатын құрал-жабдықтар мен қосалқы бөлшектерді пайдаланыңыз. • Шаң жұту салдарынан денсаулыққа зиян келуі мүмкін. Құрылғымен жұмыс істеген кезде тыныс алу маскасын киіңіз.

- Шаңның әсерін азайту үшін шаң жиналған беттерді сулап сүртіңіз. - Құрылғыны ашық терезенің жанында пайдаланбаңыз. - Үрлеу шүмегін еш уақытта адамдарға немесе жануарларға қарай бағыттамаңыз.

НАЗАР АУДАРЫҢЫЗ • Егер қоқыс ауа тартқышқа сорылып кетсе, құрылғыға зақым келуі мүмкін. Үрлегішті шығарылған қоқыстың үстіне немесе жанына қоймаңыз. • Үрлегіш түтіктеріне еш уақытта заттар салмаңыз.

Нұсқау • Ауа ағыны жерге жақын болуы және тиімді жұмыс істеуі үшін шүмектің ұзартқышын пайдаланыңыз. • Құрылғыны тек қана тиісті уақытта пайдаланыңыз. Осыған қатысты жергілікті ережелер мен нұсқауларды ескеріңіз. Құрылғыны таңертеңгілік уақытта ерте немесе тым кеш уақытта пайдалану өзге адамдарға кедергі келтіруі мүмкін.

Қауіпсіз тасымалдау және сақтау

⚠️ ЕСКЕРТУ • Құрылғыны сөндіріп, оны сақтауға немесе тасымалдауға дейін аккумулятор жинағын суытып алыңыз. ⚠️ АБАЙЛАҢЫЗ • Жарақат алу және құрылғыны зақымдау қаупі бар. Құрылғыны тасымалдау кезінде немесе қозғалыс кезінде құлап кетуден қорғаңыз.

НАЗАР АУДАРЫҢЫЗ • Тасымалдаудан немесе сақтаудан бұрын құрылғыдан кез келген бөтен заттарды алыңыз. • Құрылғыны балаларға рұқсат бермейтін құрғақ және жақсы желдетілетін жерде сақтаңыз. Құрылғыны бау-бақша химикаты сияқты абразивті заттардан аулақ ұстаңыз. • Құрылғыны ашық ауада сақтамаңыз.

Қауіпсіз техникалық қызмет көрсету және күтім

⚠️ ЕСКЕРТУ • Қозғалтқышты өшіріп, барлық қозғалатын бөліктердің толығымен тоқтағандығына көз жеткізіңіз және құрылғыны тексеруден, тазалаудан және орган техникалық қызмет көрсетуден бұрын аккумуляторды алып тастаңыз. • Осы құрылғыға қызмет көрсету және техникалық қызмет көрсету ерекше мұқияттылық пен білімді талап етеді және мұндай жұмыстарды тек қана білікті маман орындай алады. Құрылғыға техникалық қызмет көрсету үшін уәкілетті қызмет көрсету орталығына хабарласыңыз. • Бұрамалардың, сомындардың және бұрандалардың бекітілуін қатаң түрде тексеріліп, құрылғының қауіпсіз күйде екеніне көз жеткізіңіз.

⚠️ АБАЙЛАҢЫЗ • Тек өндіруші рұқсат еткен қосалқы бөлшектерді, құрал-жабдықтар мен саптамаларды пайдаланыңыз. Түпнұсқа құрал-жабдықтар, түпнұсқа қосалқы бөлшектер мен түпнұсқа саптамалар құрылғыны сенімді және үздіксіз пайдалануға кепілдік береді.

НАЗАР АУДАРЫҢЫЗ • Әрбір пайдаланудан кейін өнімді жұмсақ, құрғақ шүберекпен тазалаңыз.

Нұсқау • Осы пайдалану нұсқаулығында сипатталған түзетулер мен жөндеуді ғана орындай аласыз. Қосымша жөндеу үшін уәкілетті қызмет өкіліне хабарласыңыз. • Құрылғыдағы зақымдалған немесе оқылмайтын ескерту белгілері уәкілетті қызмет орталығымен ауыстырылады.

Қалдық тәуекелдер

Кейбір қалдықты тәуекелдер құрылғының мақсаты бойынша жұмыс істегенде де сақталады. Құрылғыны пайдаланған кезде келесі қауіптер туындауы мүмкін:

⚠️ ЕСКЕРТУ

• Діріл зақым келтіруі мүмкін. Әрбір жұмыс үшін арнайы құралды пайдаланыңыз, арнайы тұтқаны пайдаланып, жұмысты орындау үшін ең төмен жылдамдықты белгілеңіз.
• Шу есту қабілетіне нұқсан келтіруі мүмкін. Құлақ қорғау құралын пайдаланыңыз және жүктемені шектеңіз.
• Ауа қысымымен үрлеу құбырынан шығып кетуі мүмкін лақтырылған заттардан болған жарақаттар.
• Үнемі көзді қорғайтын құралды тағыңыз.

Тәуекелдерді азайту

⚠ АБАЙЛАҢЫЗ

• Құрылғыны ұзақ қолданған кезде қолдағы қан айналымы бұзылуы мүмкін. Щеткамен жұмыстың жалпы ұзақтығын орнатпау керек, себебі ол көптеген факторларға байланысты болады:
• Жеке нашар қан айналымға бейімділік (жиі саусақтарыңыз салқындайды, саусақтарыңыз шаншиды).
• Қоршаған орта температурасы төмен. Қолды қорғау үшін жылы қолғаптарды қолданыңыз.
• Щетканы мықтап ұстау салдарынан қан айналымының нашарлауы.
• Үзіліспен жұмыс істеуге қарағанда, үздіксіз жұмыс істеу зиян. Құрылғыны тұрақты және ұзақ қолданған кезде және саусақтардың шаншуы, салқын саусақтар сияқты қан айналымының нашарлау белгілері бірнеше рет пайда болғанда, дәрігерге қаралу қажет.

Бұйымды мақсатына сәйкес қолдану

⚠️ ЕСКЕРТУ

Құрылғы балалардың немесе физикалық, сенсорлық немесе ақыл-ой қабілеті шектеулі адамдардың немесе осы нұсқауларды білмейтін адамдардың қолдануы үшін арналмаған.

• Құрылғы коммерциялық мақсатта пайдалануға арналған. • Құрылғы тек сыртта жұмыс істеуге арналған.
• Құрылғыны тек қана құрғақ, жарық жақсы түсетін ортада пайдалануға рұқсат етіледі.
• Құрылғы жапырақтар, шөп, қоршауларды кесу және басқа да бақша қалдықтары сияқты жерде жатқан жеңіл жинау материалдарын үрлеп тастауға арналған.

Мақсаты бойынша пайдаланбауға рұқсат берілмейді. Оператор дұрыс пайдаланбаудан туындаған зақым үшін жауап береді.

Қоршаған ортаны қорғау

Орауыш материалдарын утилизациялауға болады. Орауыштарды қоршаған ортаға қауіпсіз түрде утилизациялаңыз.

Электрлік және электрондық бұйымдардың құрамында қате қолдану немесе

утилизациялау нәтижесінде адам

денсаулығына және қоршаған ортаға қауіп төндіруі ықтимал, құнды қайта өңделетін материалдар және батареялар, аккумуляторлар немесе май сияқты бөлшектер жиі кездеседі. Алайда, аталмыш бөлшектер бұйымды тиісінше пайдалану үшін қажет болады. Осы таңбамен белгіленген бұйымдарды үй қоқыстарымен бірге тастауға болмайды.

Құрамдағы заттар бойынша нұсқаулар (REACH)

Бұйымның құрамындағы заттар туралы соңғы мәліметтер төмендегі мекенжай бойынша қолжетімді: www.kaercher.com/REACH

Керек-жарақ және қосалқы бөлшектер

Тек түпнұсқалы керек-жарақ немесе қосалқы бөлшектерді пайдаланыңыз, себебі ол құралдың қауіпсіз және апатсыз жұмыс істеуіне кепілдік болады.

Керек-жарақтар мен қосалқы бөлшектер туралы ақпарат www.kaercher.com веб-сайтында қолжетімді.

Жеткізілім жинағы

Бұйымның жеткізілім жинағы орауыштың үстінде көрсетілген. Бұйымды орауыштан шығарғанда жинақтың толықтығын тексеріп шығыңыз. Керек-жарақтар жетіспеген немесе тасымалдау кезінде зақымдар тиген жағдайда, дилеріңізге хабарласыңыз.

Құрылғыдағы белгілер

	Пайдалану алдында нүсқаулықты және барлық қауіпсіздік нүсқауларын оқыңыз.
	Құрылғымен жұмыс істеу кезінде арнайы көз бен есту мүшесін қорғайтын құралдарды киіңіз.
	Құрылғыны жаңбыр немесе ылғал жағдайларға ұшыратпаңыз.
	Тасталған заттар қауіп төндіреді. Бақылаушыларды жұмыс аймағынан алыс ұстаңыз.
	Айналмалы желдеткіштер. Құрылғының жұмысы кезінде қолыңыз бен мен ағыңызды саңылаулардан алыс ұстаңыз.
	Жапсырмада көрсетілген дыбыс қысымының кепілді деңгейі 97 dB.

Құрылғының сипаттамасы

Осы нұсқаулықта максимальды комплектациядағы құрылғы сипатталған. Үлгіге қарай жеткізілім комплектациясында айырмашылықтар болады (Қаптаманы қараңыз).

Сурет Графикалық беттерді қараңыз Сурет А

① Урлеу құбырының шүмегі ② Урлеу құбыры ③ Байонетті құлып корпусы

④ Ажыратқыш ⑤ Жылдамдықты бекіту ⑥ Арқан ⑦ Қысқыш ⑧ Сильфон ⑨ Тасымалдауға арналған тіреу ⑩ Мотор тұрғын үй ⑪ Аккумулятордың жазбасы ⑫ Зауыт тақтайшасы ⑬ Бекіту бұрандасының тұтқасы ⑭ Turbo Boost түймесі ⑮ Тұтқа ⑯ Аккумулятор жинағын ажыратқыш түйме ⑰ Тесігі бар тірек консоль ⑱ Биіктікті реттеуге арналған белдік байламы ⑲ Белдікті басу байламы ⑳ Байланыстырушы құбыр ㉑ * Аккумулятор жинағының батарея қуаты+ 36 В ㉒ *Жылдам зарядтағыштың батарея қуаты+ 36 В ㉓ Монтаждау құралы

*қосымша

Аккумулятор жинағы

Құрылғыны екі 36 В Kärcher батарея қуаты+ аккумулятор жинағымен пайдалануға болады.

Орнату

Монтаждау құрылғысы

ЕСКЕРТУ

Толық жиналмаған құрылғы салдарынан жарақат алу қаупі бар

Құрылғыны толық жинақталғанда және жұмыс істеп тұрғанда ғана қолданыңыз.

1. Сильфонды корпуска орнатыңыз.

а Сильфонның бір ұшы корпус құбырының үстінен, құбырдағы көтерілген сусорғыш сильфондағы саңылауға сенімді сай келетіндей етіп сырғытыңыз.

Сурет B

b Арқанды құбыр қысқышындағы ойыққа салыңыз. c Құбыр қысымының бөліктерін жоғарыдан және төменнен құбырға арқанды қыспайтындай етіп орналастырыңыз. d Бұранданы құрылғыға ең жақын жағынан құбыр қысқышына салыңыз және оны қоса берілген монтаждау құралының көмегімен бекітіңіз.

Сурет C

Екінші бұранданы құбыр қысқышының екінші жағына салыңыз және оны қоса берілген монтаждау құралымен бекітіңіз.

1. Байланыстырушы құбырды сильфонға орнатыңыз.

а Байланыстырушы құбырды сильфонға итеріп салыңыз, осылайша құбырдағы көтерілген бұрандалар сильфондағы саңылауларға мықтап еніп кетеді. Сурет D

b Арқанды құбыр қысқышындағы ойыққа салыңыз.

с Құбыр қысымының бөліктерін жоғарыдан және төменнен құбырға арқанды қыспайтындай етіп орналастырыңыз.

d Бұранданы құрылғыға ең жақын жағынан құбыр қысқышына салыңыз және оны қоса берілген монтаждау құралының көмегімен бекітіңіз. Сурет Е

e Екінші бұранданы құбыр қысқышының екінші жағына салыңыз және оны қоса берілген монтаждау құралымен бекітіңіз.

1. Үрлеу құралының саптамасын орнатыңыз.

а Үрлеу құралының мұржасының үстіндегі саптамаға ойықтарды салыңыз. Сурет F

b Саптаманың екі нұсқарын бір-біріне қарама-қарсы етіп бұраңыз. Саптама орнына бекітілді.

1. Үрлеу құралын орнатыңыз.

а Құрылғының мұржасының үстіндегі үрлеу құрылғысына ойықтарды салыңыз. Сурет F

b Үрлеу құбырының екі нұсқарын бір-біріне қарама-қарсы етіп бұраңыз. Үрлеу құбыры орнына бекітілді.

Тұтқаның орналасуын өзгерту

Тұтқаның орналасуы пайдаланушының қажеттіліктеріне бейімделуі мүмкін.

1. Тұтқаның орналасуын өзгертіңіз.

Cypet G

а Бекіту бұрандаларын босатыңыз.

b Тұтқаны құбырға жылжытыңыз.

с Бекіту бұрандаларын қатайтыңыз.

Қолдану

⚠️ЕСКЕРТУ

Толық жиналмаған құрылғы салдарынан жарақат алу қаупі бар

Құрылғыны толық жинақталғанда және жұмыс істеп тұрғанда ғана қолданыңыз.

⚠АБАЙЛАҢЫЗ

Ұшатын заттардан жарақат алу қаупі бар

Құрылғымен кез-келген жұмыс жасау кезінде көзілдірік пен арнайы қорғайтын қолғап киіңіз.

Бақылау элементтері

Жапырақты ауа үрлегіштер келесі басқару элементтерінен тұрады:

• Құрылғыны қосу және өшіру үшін құрылғы қосқышы. Қаншалықты қатты басылғанына байланысты жылдамдығын құрылғы қосқышымен реттеуге болады.
• Ауа ағынының жылдамдығын бекіту үшін жылдамдықты бекіту тетігі.
• Жылдамдық бекіткішпен орнатылған ауа жылдамдығын ұлғайтуға арналған Turbo Boost түймесі. Boost режимі 2 минут бойы белсенді күйде қалады, содан кейін ол автоматты түрде қалыпты режимге ауысады.

Тұтқаның орналасуын өзгертуге арналған бекіту бұрандасы.

Құрылғыдағы және аккумулятордағы зақымдар. Батарея ұстағышын және контактілерін кірлегенге дейін тексеріп, қажет болса тазалаңыз.

1. Аккумулятор жинағын тиісті ұстағышқа бекітілген дыбыс естілгенше итеріңіз.

Тасымалдауға арналған арқанды киіңіз.

Нұсқау

Тасымалдауға арналған арқан екі иыққа да киілуі тиіс.

1. Күліпті басқыштың биіктігін белдікке байламды ілу арқылы реттеңіз.
2. Белдікті басқыш байламды орнына қойыңыз.
3. Тасымалдауға арналған арқан мықтап жабысатындай етіп, белдіктің ұштарын тартыңыз.

Құрылғыны қосу

△АБАЙЛАҢЫЗ

Ұшатын бөлшектер салдарынан жарақат алу және шу әсерінен есту мүшесіне зиян келу қаупі бар.

Унемі көзді қорғайтын және есту мүшесін қорғайтын құралды тағыңыз.

1. Аккумулятор жинағын орнатыңыз, бөлімді қараңыз: Аккумуляторды салыңыз.
2. Құрылғы ауыстырғышын басыңыз. Сурет I
3. Жылдамдықты бекітіңіз.

Сурет J

а) Жылдамдық бекіткіштің көмегімен ауа ағынының күшін реттеңіз. б) Қажет болса, максимальды ағын жылдамдығы үшін Turbo Boost түймесін басыңыз.

Аккумулятор жинақтарын алып тастау нұсқауы

Ұзақ жұмыс үзілістері үшін екі аккумулятор жинағын да құрылғыдан алып тастаңыз және оны рұқсатсыз пайдаланудан қорғаңыз.

1. Аккумулятор жинағының босату түймесін аккумулятор жинағының бағытына қарай тартыңыз.

Сурет К

1. Аккумулятор жинағын босату үшін аккумулятор жинағын босату түймесін басыңыз.
2. Құрылғыдан батарея жинағын алып тастаңыз.

Жұмыстың аяқталуы

1. Құрылғыдан аккумулятор жинақтарын алып тастаңыз (бөлімін қараңыз: Аккумулятор жинақтарын алып тастау).
2. Құрылғыны тазалаңыз (бөлімін қараңыз: Құрылғыны тазалаңыз).

Тасымалдау және сақтау

1. Құрылғыны өшіріңіз.
2. Аккумулятор жинақтарын алып тастаңыз, бөлімді қараңыз: Аккумулятор жинақтарын алып тастау.
3. Үрлеу құбырын алыңыз.

Сурет L

а) Құбырдан шешілгенше үрлеу құбырын бұраңыз.

b) Үрлеу құбырын алып тастаңыз.

1. Үрлеу құбырының саптамасын алыңыз.

Сурет L

а) Үрлеу құбырынан шешілгенше үрлеу құбырының саптамасын бұраңыз. b) Үрлеу құбырының саптамасын алып тастаңыз.

Күтім және техникалық қызмет көрсету

Құрылғыға техникалық қызмет көрсетудің қажеті жоқ.

Құрылғыны тазалаңыз.

Бақыланбайтын іске қосу

Жарақат алу қаупі

Жұмыс үзілістерінде және техникалық жұмыстарды жүргізу және көтеру алдында аккумуляторларды құрылғыдан суырып алыңыз.

НАЗАР АУДАРЫҢЫЗ

Дұрыс емес тазалау

Құрылғыны зақымдау

Құрылғыны дымқыл шүберекпен тазалаңыз.

Еріткіш негізіндегі тазалағыш құралдарды пайдаланбаңыз.

Құрылғыны суға салмаңыз.

Құрылғыларды түтік құбырдағы су ағынымен немесе жоғары қысым астында тазартуға тыйым салынады.

1. Құрылғыны өшіріңіз.
2. Аккумулятор жинақтарын алып тастаңыз (бөлімді қараңыз Аккумулятор жинақтарын алып тастау).
3. Құрылғының бетін жұмсақ құрғақ шүберекпен тазалаңыз.

Сурет M

Сильфонды ауыстырыңыз

ЕСКЕРТУ

Бақыланбайтын іске қосу

Жарақат алу қаупі

Жұмыс үзілістерінде және техникалық жұмыстарды жүргізу және көтеру алдында аккумуляторларды құрылғыдан суырып алыңыз.

ЕСКЕРТУ

Толық жиналмаған құрылғы салдарынан жарақат алу қаупі бар

Құрылғыны толық жинақталғанда және жұмыс істеп тұрғанда ғана қолданыңыз.

1. Құрылғыны өшіріңіз.
2. Аккумулятор жинақтарын алып тастаңыз (бөлімді қараңыз Аккумулятор жинақтарын алып тастау).
3. Сильфонды алып тастаңыз.

Сурет N

а Монтаждау құралын пайдаланып, байланыстырушы құбырдағы қысқыштың

бұрандаларын босатыңыз және алып тастаңыз.

b Қысқышты алыңыз. с Байланыстырушы құбырды алыңыз. d Берілген монтаждау құралын пайдаланып корпустағы қысқыш бұрандаларын бұрап босатыңыз. е Қысқышты алыңыз. f Корпустан сильфонды алыңыз.

1. Жаңа сильфондарды корпуске орнатыңыз.

а Сильфонның бір ұшын корпус құбырының үстінен сырғытыңыз, құбырдағы көтерілген бұрандалар сильфондағы саңылауларға сенімді сай келетіндей етіп.

Сурет B

b Арқанды құбыр қысқышындағы ойыққа салыңыз. c Құбыр қысқышының бөліктерін жоғарыдан және төменнен құбырға арқанды қыспайтындай етіп орналастырыңыз. d Бұранданы құрылғыға ең жақын жағынан құбыр қысқышына салыңыз және оны қоса берілген монтаждау құралының көмегімен бекітіңіз.

Сурет C

e Екінші бұранданы құбыр қысқышының екінші жағына салыңыз және оны қоса берілген монтаждау құралымен бекітіңіз.

1. Байланыстырушы құбырды жаңа сильфондарға орнатыңыз.

а Байланыстырушы құбырды сильфонға итеріп салыңыз, осылайша құбырдағы көтерілген бұрандалар сильфондағы саңылауларға мықтап енеді.

Сурет D

b Арқанды құбыр қысқышындағы ойыққа салыңыз. c Құбыр қысқышының бөліктерін жоғарыдан және төменнен құбырға арқанды қыспайтындай етіп орналастырыңыз. d Бұранданы құрылғыға ең жақын жағынан құбыр қысқышына салыңыз және оны қоса берілген монтаждау құралының көмегімен бекітіңіз.

Сурет E

e Екінші бұранданы құбыр қысқышының екінші жағына салыңыз және оны қоса берілген монтаждау құралымен бекітіңіз.

1. Үрлеу құралының саптамасын орнатыңыз.

а Үрлеу құралының мұржасының үстіндегі саптамаға ойықтарды салыңыз.

Сурет F

Саптаманың екі нұсқасын бір-біріне қарама-қарсы етіп бұраңыз. Саптама орнына бекітілді.

1. Үрлеу құралын орнатыңыз.

а) Құрылғының мұржасының үстіндегі үрлеу құрылғысына ойықтарды салыңыз.

Сурет F

б) Үрлеу құбырының екі нұсқасын бір-біріне қарама-қарсы етіп бұраңыз. Үрлеу құбыры орнына бекітілді.

Ақаулар кезіндегі көмек

Ақаулардың себептері көп жағдайда келесі шолуды пайдалану арқылы өздігінен жоюға болатындай қарапайым болады. Күдіктер болса немесе осы

жерде көрсетілмеген ақаулар болған кезде, ресми сервис орталығына хабарласыңыз.

Тозған сайын аккумулятор батареясының сыйымдылығы тіпті жақсы күтім көрсетілсе де

азаяды, сондықтан толық зарядталған күйде де, толық пайдалану ұзақтығына бұдан былай жету мүмкін емес. Бұл ақау емес.

Кате Себебі Жою
Курылғы жұмысістемейді	Аккумулятор жинағы дұрыс салынбаған.	● Аккумуляторды орнына түскенше ұстағышқа салыңыз.
	Аккумулятор жинағының заряды жок.	● Аккумулятор жинағын зарядтау.
	Аккумулятор жинағы ақаулы.	● Аккумулятор жинағын ауыстырыңыз.
Курылғы пайдалану кезінде токтайды	Аккумулятор жинағы қызып кетті	● Жұмысты токтатып, аккумулятор температурасы қалыпты болғанша күтіңіз.
	Қозғалтқыш қызып кетті	● Жұмысты токтатып, қозғалтқышты суытыңыз.

Кепілдік

Әр елде жергілікті дистрибьюторлар берген кепілдік шарттары қолданылады. Бұйымда материалдық немесе өндірістік ақаулар анықталған жағдайда, ықтимал ақауларды кепілдік мерзімі ішінде ақысыз жөндейміз. Кепілдік мерзіміне наразылықтарыңыз болса, бұйымды сатқан сауда мекемесіне немесе жақындағы өкілетті қызмет көрсету орнына түбіртекті көрсетіп хабарласыңыз. (Мекенжайы артқы жағында берілген)

Өндірілген күні көрсетілген түр кестесінде шифрланған.

Жеке сандардың мағынасы келесідей болады:

Мысалы: 30190

3 Өндірілген жылы 0 Өндірілген ғасыры 1 Өндірілген онжылдық 9 Өндірілген айының екінші саны 0 Өндірілген айының бірінші саны

Сонымен бұл мысалда 30190 коды 09 /(2)013 өндірілген күнін білдіреді.

Техникалық мағлұматтар

		LBB1060/36Battery
Курылғының техникалық сипаттамалары
Номиналды кернеу V	3	6
Ауаның орташа жылдамдығы	km/h	135
Ауаның орташажылдамдығындағы турборежимі	km/h	193
Аккумуляторлы үрлеукұрылғысының теориялық еңжоғары	km/h	163
Аккумуляторлы үрлеукұрылғысының турбо режимдегітеориялық ең жоғары ааажылдамдығы	km/h	232
Аккумуляторлы үрлеукұрылғысының ауа көлемі	m3/h	744
Аккумуляторлы үрлеукұрылғысының турбо режимдегіауа көлемі	m3/h	1063
Өлшемдері мен салмағы

		LBB1060/36Battery
Салмағы (аккумулятор жинағынсыз)	kg	8,5
¥зындығы х ені х биіктігі	mm	1579x546x470

EN 50636-2-100 стандартына сәйкес есептелінетін мәндер

Дыбыс крысымының деңгейі LpA	dB(A)	81,2
Белгісіздік KpA	dB(A)	3,0
Шу деңгейі LWA + белгісіздік KWA	dB(A)	97
Дірілдің жалпы мәні	m/s 2	0,8
Белгісіздік К	m/s 2	1,5

Техникалық өзгерістер рұқсат етілген.

Діріл мәні

ЕСКЕРТУ

Көрсетілген діріл мәні стандартты сынақ әдісімен өлшенді және жабдықты салыстыруға пайдаланылуы мүмкін.

Берілген діріл мәні жүктің алдын ала бағалауында пайдаланылуы мүмкін.

Құрылғыны пайдалану тәсіліне байланысты құрылғының ағымдағы қолданысы кезінде діріл деңгейі көрсетілген жалпы мәннен ауытқуы мүмкін.

Техникалық сипаттар) бір қолды дірілдеу мәні бар құрылғы

⚠️ АБАЙЛАҢЫЗ • Көл сағамты, үздіксіз пайдаланылатын құрылғының есту қасиетін жоғалтуға әкелуі мүмкін. • Қолды қорғау үшін жылы қолғаптарды қолданыңыз. • Жұмыста жиі үзілістер жасап тұрыңыз.

ЕО стандарттарына сәйкестігі туралы декларация

Осымен төменде көрсетілген машина қауіпсіздік және денсаулық қорғау бойынша ЕО директиваларының талаптарына сәйкес келетіні мәлімдейміз. Бізбен келісусіз машинаның конструкциясы өзгерген жағдайда осы декларация өз күшін жояды.

Өнім: Аккумуляторлы аспалы жапырақ үрлегіш Типі: 1.042-509.x, 1.042-510.x

Колданыстағы ЕО директивалары

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG (+2005/88/EG)

2011/65/EU

Колданылатын біріздендірілген стандарттар

EN 60335-1:2012+A11:2014+A13:2017

EN 50636-2-100:2014

EN ISO 12100: 2010

EN 55014-1: 2017

EN 55014-2: 2015

EN 50581: 2012

Сәйкестікті бағалаудың қолданбалы әдісі

2000/14/EG және 2005/88/EG арқылы өзгертілді:

V косымшасы

Дыбыс қуаттылығының деңгейі дБ(А)

Өлшенді: 94,3

Кепілдік береді: 97

Қол қойғандар басқарманың тапсырмасы мен

уәкілдігі бойынша әрекет етеді.

Құжаттаманы жүргізетін уәкілетті тұлға С. Райзер

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
