ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ WISE ELICA

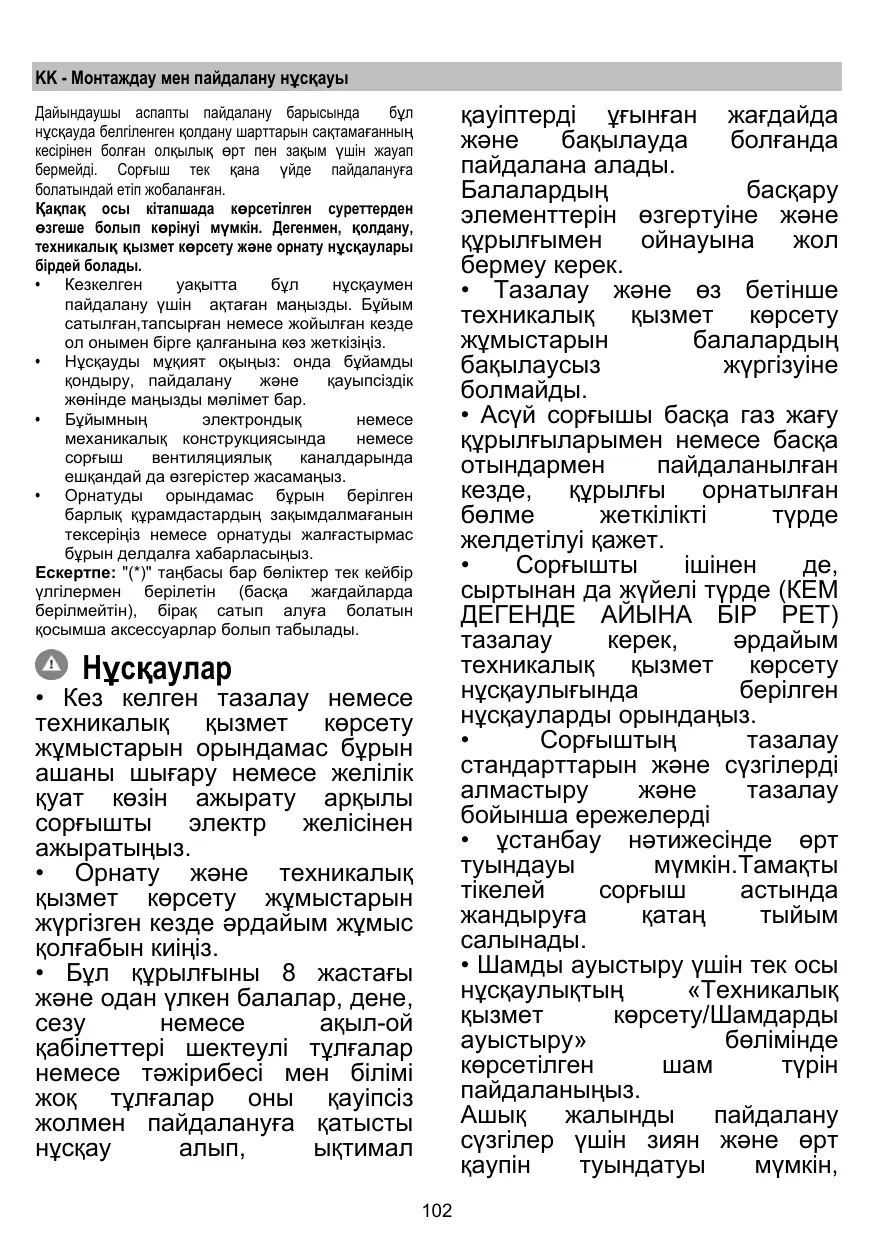

KK - Монтаждау мен пайдалану нұсқауы қауіптерді ұғынған жағдайда

элементтерін өзгертуіне жəне

• Тазалау жəне өз бетінше техникалық қызмет көрсету

• Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа пайдаланылған кезде, құрылғы орнатылған

сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ)

техникалық қызмет көрсету нұсқаулығында нұсқауларды орындаңыз.

стандарттарын жəне сүзгілерді

• ұстанбау нəтижесінде өрт мүмкін.Тамақты

• Шамды ауыстыру үшін тек осы нұсқаулықтың «Техникалық көрсету/Шамдарды

сүзгілер үшін зиян жəне өрт

Дайындаушы аспапты пайдалану барысында нұсқауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен зақым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған. Қақпақ осы кітапшада көрсетілген суреттерден өзгеше болып көрінуі мүмкін. Дегенмен, қолдану, техникалық қызмет көрсету жəне орнату нұсқаулары бірдей болады.

пайдалану үшін ақтаған маңызды. Бұйым сатылған,тапсырған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.

• Нұсқауды мұқият оқыңыз: онда бұйамды қондыру, пайдалану қауыпсіздік жөнінде маңызды мəлімет бар. электрондық механикалық конструкциясында

вентиляциялық каналдарында ешқандай да өзгерістер жасамаңыз.

• Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз. Ескертпе: "(*)" таңбасы бар бөліктер тек кейбір үлгілермен берілетін (басқа жағдайларда берілмейтін), бірақ сатып алуға болатын қосымша аксессуарлар болып табылады.

• Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.
• Орнату жəне техникалық қызмет көрсету жұмыстарын жүргізген кезде əрдайым жұмыс қолғабын киіңіз.
• Бұл құрылғыны 8 жастағы жəне одан үлкен балалар, дене,

қабілеттері шектеулі тұлғалар немесе тəжірибесі мен білімі жоқ тұлғалар оны қауіпсіз жолмен пайдалануға қатысты

сондықтан оған ешқашан жол бермеу керек. Майдың шамадан тыс қызып

қамтамасыз ету үшін, тамақты абайлап қуыру қажет. САҚ БОЛЫҢЫЗ: Сорғыштың

құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

• Орнату толық аяқталмайынша

қамтамассыз етумен, Сіз қоршаған ортаға жəне адам денсаулығына кері əсерін тигізу ді болдырмауға көмектесесіз. Аспаптағы немесе жолдама құжаттағы таңбасы берілген аспапты қайта пайдаға асыруда əдеттегі тұрмыстық қалдық ретінде игеруге болмайтынын көрсетеді. Оның орнына электрлік жəне электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек. Бұзуға тапсыру аспапты қайта пайдаға асыру

шығарылуы тиіс. Бұндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті əкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дүкенен ала

• Будың шығуына қарсы қолданылатын техникалық жəне қауіпсіздік шараларын ескере отырып, жергілікті билік органдары бекіткен ережелерді мұқият орындау маңызды.
• Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты

бекітілмеген пайдаланбаңыз жəне қалдырмаңыз.

• Торлары тиісті түрде бекітілмеген сорғышты ешқашан пайдаланбаңыз.

көрсетілмейінше, ЕШҚАШАН тірек беті ретінде пайдаланбаңыз.

• Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз. Бұрандалардың нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.
• Күмəндансаңыз, өкілетті қызмет көрсету бойынша жəрдем көрсету орталығына немесе тиісті маманданған тұлғаға хабарласыңыз. Құрылғы келесілерге сай жобаланған, сыналған жəне жасап шығарылған:
• Қауіпсіздік: EN/IEC 60335-1; EN/IEC 60335-231, EN/IEC 62233.
• Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 51673; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-213; EN/IEC 60704-3; ISO 3741; EN 50564; IEC

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-33. Қоршаған ортаға əсерді азайту үшін дұрыс пайдалану туралы нұсқаулар: Əзірлеуді

аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықта тек түтіннің жəне будың үлкен мөлшері жағдайында арттырыңыз жəне күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру жəне шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

• Бұрандаларды немесе бекіту құрылғысын нұсқауларға

электрлік қауіптерге əкелуі мүмкін.

• Бағдарламалаушымен, таймермен, бөлек қашықтан басқару жүйесімен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданбаңыз.

Сорғыш тамақ əзірлегенде пайда болатын түтін мен буды сорып алуға жəне тек тұрмыстық мақсатта қолдануға

сыртқа ауа бұрғышы бар желдеткіш ретінде, немесе iшкi қайта айналу сүзгiші ретінде пайдалануға арналған. Электрлік жəне электрондық аспаптарды қайта пайдаға асыру жөніндегі 2012/19/EC Европалық директивке (WEEE) сəйкес берілген өнім таңбаланды. Берілген өнімді дұрыс қайта пайдаға асыруды

жетерлік жерде болуы тиіс, істеп тұрған

алмалы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сəйкес 3дəрежедегі асқын кернеуді болдырмайтын жəне желінің толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз. Сору нұсқасы Бу сыртқа біріктіруші фланецке сорғыш құбыр арқылы шығарылады.

біріктіруші сақинаның диаметрімен теңдес болу керек.

Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек. Сорғышты қабырғадағы сорғыш құбырлары мен ауа шығаратын тесіктердей, сол диаметрдегі тесіктерге қосыңыз (біріктіруші фланец). Қабырғадағы сорғыш құбырлары мен кемдеу диаметрдегі тесікті пайдалану, сору қуатын нашарлатып, гүрілдеуін күшейтеді.

ұзындықтағы қолданыңыз. Барынша көп иілімі бар түтікті қолданыңыз (иілімнің максималды бұрышы: 90°). Түтіктің көлденең қимасында түбегейлі өзгерістерді болдырмаңыз. қорек желісіне сорғыштың электрлік жүйесін

монтаждалғанына көз жеткізіңіз. ЕСКЕРТУ! Нəр беруші сымжеліні авторизацияланған техникалық орталықта немесе білікті маман ауыстыру

Орнатуды бастау алдында:

• Өнімнің өлшемі орнату орны үшін дұрыс екенін тексеріңіз.
• Белсенді көмір сүзгісін(лерін) (қамтылған болса) (басқа жерді қараңыз) алыңыз. Қақпақтың сүзгі нұсқасын пайдаланғыңыз келсе, оны/оларды алу керек.
• Ішінде бұрандалар, кепілдік картасы, т.б. сияқты бар сөмкелер сияқты қақпақ ішіндегі

орналастырылған) тексеріңіз. Оларды алып, қауіпсіз орында

Сүзу нұсқасы Ол үшін бір көмір сүгісі қажет, оны əдеттегі сатушылардан алуға болады. Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жіберу алдыда оны май мен иістерден

Сүзгі көптеген қабырға/төбе түрлеріне сəйкес бекіткіштермен (фиксаторлармен) қамтамасыздандырылған. материалдар берілген қабырға/төбе түріне сəйкестігіне көз жеткізу үшін білікті маманға жолығыңыз. Сүзгі салмағын көтере алатындай қабырға/төбе жеткілікті мықты болуы керек. Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 55cm, ал газ немесе біріктірілген плиталар үшін 70cm ден кем болмауы тиіс. Егер нұсқауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз. Қақпақтың тіреуіш кронштейнін жəне мұржаны бекіту үшін, бұрғылау үлгісінде белгіленген орындарға суретте көрсетілгендей 6 тесік (диаметрі 8 мм, тереңдігі 40 мм) жасаңыз. Орнатқаннан кейін, қақпақ пен мұржа дəлмедəл тураланғанына көз жеткізіңіз. Сорғыш 6 қыздыру элементі бар пеш үстіне орнатуға

Электр қосулары Желінің кернеуі аспаптың ішінде орналасқан белгіленген деректердей кернеуге сəйкес келуі керек. Егер

жабдықталған орнатылғаннан кейін де істеуге болатын, қол

Жарық ӨШІРУЛІ 5 пернелі пернетақтасы бар үлгі Сорғыш функцияларын пəрмендерді түртіңіз.

Сору жылдамдығын (қуат) арттыру түймесі: 1-ші сору жылдамдығы (қуат) 2-ші сору жылдамдығы (қуат) 3-ші сору жылдамдығы (қуат) Ескертпе: 3-ші сору жылдамдығы (қуат) уақытқа негізделеді, шамамен 5 минуттан кейін сорғыш 2-ші сору жылдамдығына (қуат) оралады. b. Сору жылдамдығын (қуат) азайту түймесі. c. Сорғышты ҚОСУ/ӨШІРУ түймесі d. Шамдарды ҚОСУ/ӨШІРУ түймесі e. Өшіру үшін бағдарламаланған ҚОСУ/ӨШІРУ ол шамамен 3 минуттан кейін белсенді сору жылдамдығын (қуат) өшіруді бағдарламалайды.

1-жылдамдық Жарық ӨШІРУЛІ

1-жылдамдық Жарық ӨШІРУЛІ

1-жылдамдық Жарық ҚОСУЛЫ

1-жылдамдық Жарық ҚОСУЛЫ

1-жылдамдық Жарық ҚОСУЛЫ 6 түймесі бар басқару панелі Сүзіндінің функцияларын батырмаға басу жеткілікті.

жылдамдықты батырмасы (сору күші) – ұзақтығы 5 минут – 5 минут өткеннен кейін сорғыш бұған дейін орнатылған жылдамдық тəртібіне

Механикалық басқару панелі бар үлгілер

жылдамдықты батырмасы (сору күші)

Жарықты ҚОСУ/ӨШІРУ қосқышы 1-жылдамдық/ӨШІРУ қосқышы 2-жылдамдықты таңдау 3-жылдамдықты таңдау

жылдамдықты батырмасы (сору күші) – жыпылықтап тұрған кезде көмірлі сүзгішті жуу немесе ауыстыру қажеттілігін көрсетеді. Бұл сигнализация əдетте деактивацияланған. Сигнализацияны активациялау үшін 0 батырмасына 3 секунд ішінде басып отырып, электрониканы сөндіру керек. Одан кейін 3 секунд ішінде 1 жəне 2 батырмаларына біруақытта басу керек, алдымен тек 1 батырма ғана жыпылықтап тұрады, одан кейін 1 жəне 2 екі батырма да

активацияланғандығын Сигнализацияны сөндіру үшін операцияны қайталау керек, алдымен 1 жəне 2 батырмалар жыпылықтайды, одан кейін тек

деактивацияланғандығын білдіреді. Түймесі бар үлгілер

жылдамдықты батырмасы (сору күші) – жыпылықтап тұрған кезде майлардың сүзгішін жуу қажеттілігін көрсетеді.

Көмір сүзгіш (тек сүзгіш-сорғыш түрінде) Қозғалтқыштың OFF батырмасы (күту режимі) – Электрониканы сөндіру – Сүзгіті жуу/ауыстыру сигнализациясын түсіріп тастау. ҚОЗҒАЛТҚЫШТЫ СӨНДІРУ Қысқа уақыт басып тұру қозғалтқышты СИГНАЛИЗАЦИЯНЫ СҮЗГІШТЕРДЕН ТҮСІРІП ТАСТАУ Іске қосылып тұрған сүзінді кезінде сүзгіштерге техникалық қызмет көрсетуді орындағаннан кейін дыбыстық сигнал пайда болмағанша батырмаға басу керек. Жыпылықтап тұратын жарықдиод 1 (майлардың сүзгіші) немесе 2 (көмір сүзгіші) жыпылықтауын тоқтатады. ЭЛЕКТРОНИКАНЫ СӨНДІРУ Батырмаға 3 секунд ішінде басып тұру, сонымен бірге сүзіндіні басқарудың электроникасы сөндіріледі. Бұл функция бұйымды тазалауды жүргізген кезде пайдалы болуы мүмкін. Электрониканы қайталап іске қосу үшін операцияны қайталау жеткілікті. 12-сурет Ас пісірген кезде жарамсыз иісті ұстап Көмірлі фильтрдің қанығуы ұзақ пайдалану мерзімінің қысқа немесе ұзақ өтуіне байланысты болады, ол ас үйдің түрі мен майды ұстайтын фильтрді ұстанылған мерзімділік тазалаумен алдын ала анықталады. Қандай жағдай болса да, картриджді кем дегенде 4 айда бір рет ауыстырыңыз. Көмірлі фильтрді жууға болмайды жəне де регенерецияға Дөңгелек көмір сүзгісі Қозғалтқыштың қалақты дөңгелегінің торалына біреуін орнатыңыз, сөйтіп оларды сағат тілімен бұраңыз. Алу үшін оларды сағат тіліне кері бұраңыз. Шам ауыстыру 10 сурет Аспапты электр жүйесінен өшіріңіз Ескерту! Лампаны ұстаудан бұрын, олар суығандығына көз жеткізіңіз. Қасиеттер жапсырмасында немесе корпустағы шам лампасында көрсетілгендей, ескі шам

1. Кішкентай бұрауыш немесе ұқсас аспап

қорғайтын панелді шығарып

2. Жапсырма сипаттамаларында немесе

көрсетілгендей зақымдалған

галогенді лампаны дəл сондай жарық диодымен немесе лампамен ауыстырыңыз. Жарық диодының лампасы: Ауыстыру үшін техникалық қызмет көрсету бөліміне хабарласыңыз. Галогенді лампа: 12 В – 20 Вт макс. - G4 (оларды қолмен ұстамаңыз)

(фиксатор көмегімен). Көмескі жарық істемеген жағдайда техникалық қызмет көрсету орталығына жолықпастан бұрын, шамдардың дұрыс орнатылғанын тексеріп көріңіз. Жұмыста ақаулар болған кезде, қолдау қызметіне жүгінудің алдында, аспаптан электрлік қуат көзін, минимум, 5 секундқа сөндіру керек, ол үшін штекерді шығару керек, ал одан кейін оны қайтадан іске қосу керек. Егер жұмыстағы ақау сақталса, онда қолдау қызметіне жүгіну керек. Техникалық қызмет көрсету Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шүберекті пайдаланыңыз. ҚҰРЫЛҒЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚҰРАЛЫН ПАЙДАЛАНБАҢЫЗ! Абразиялық қоспасы бар затты пайдаланбаңыз. СПИРТТІ ПАЙДАЛАНБАҢЫЗ! Май сүзгісі 11-сурет Ас дайындаудағы май бөлшектерін ұстап қалады. Фильтрді ай сайын агрессивті емес жуғыш заттармен, қолмен немесе ыдысжуғыш машинада, төмен температурада, үнемді тазалау тəртібінде жуу керек. Ыдысжуғыш машинада жуылған май ұстайтын фильтр түссізденуі мүмкін, бірақ одан оның сүзгіш қасиеті мүлде өзгеріссіз қалады. Май сүзгісін алып тастау үшін серіппелі босату тұтқасын
