WISE - Exaustor de cozinha ELICA - Manual de utilização gratuito

Tipo de produto	Coifa aspirante
Marca	ELICA
Modelo	WISE
Categoria	Coifa aspirante
Uso	Doméstico, aspiração e reciclagem
Número de queimadores suportados	Até 6 queimadores
Distância mínima da mesa de cozimento	55 cm (elétrico) / 70 cm (gás ou misto)
Alimentação elétrica	230 V / 50 Hz (verificar placa de identificação)
Potência de aspiração	3 velocidades + intensivo (5 min)
Tipo de comando	Tátil (5 teclas), mecânico ou botão giratório conforme modelo
Iluminação	LED ou halógena G4 12V 20W máx.
Filtro de gordura	Metálico, lavável na máquina de lavar louça (todos os meses)
Filtro de carvão ativado	Substituição a cada 4 meses (versão reciclagem)
Nível sonoro	Variável conforme velocidade (não especificado)
Material	Metal, vidro (conforme configuração)
Peso	Aproximadamente 15-20 kg (estimativa)
Dimensões (L x P x A)	Não especificadas, adaptada a uma largura padrão de 60-90 cm
Diâmetro de saída de ar	Padrão, depende do modelo
Segurança	Desconexão antes da manutenção, proteção contra superaquecimento
Manutenção	Limpeza mensal dos filtros, substituição da lâmpada pelo serviço autorizado
Normas	CE, EN/IEC 60335, EN/IEC 61591

Perguntas frequentes - WISE ELICA

Qual é a distância mínima entre a coifa e a mesa de cozimento?

A distância mínima é de 55 cm para fogões elétricos e 70 cm para fogões a gás ou mistos. Respeite sempre as instruções do fabricante da placa.

Como limpar o filtro anti-gordura?

O filtro anti-gordura metálico é limpo uma vez por mês manualmente com um detergente não agressivo ou na máquina de lavar louça em baixa temperatura e ciclo curto. Uma possível descoloração não afeta o desempenho.

Com que frequência deve-se trocar o filtro de carvão ativado?

O filtro de carvão ativado deve ser substituído a cada 4 meses no máximo. Não pode ser limpo ou regenerado.

Como substituir a lâmpada de iluminação?

Desconecte a coifa, certifique-se de que a lâmpada esteja fria. Para lâmpadas halógenas G4 12V máx. 20W, substitua sem tocar no vidro. Para modelos LED, entre em contato com o serviço pós-venda.

Posso usar a coifa em modo reciclagem?

Sim, a coifa pode ser usada na versão filtrante (reciclagem) instalando um filtro de carvão ativado (não fornecido conforme modelo). O ar é desengordurado e desodorizado antes de ser devolvido ao ambiente.

Como reiniciar o alarme de saturação dos filtros?

Nos modelos com 6 botões, após limpar ou substituir os filtros, motor desligado, pressione a tecla de parada até o sinal sonoro. O indicador piscante apaga.

Quais detergentes usar para limpar o exterior da coifa?

Use exclusivamente um pano úmido com um detergente líquido neutro. Não use produtos abrasivos, álcool, ferramentas de limpeza duras.

Como ativar a velocidade intensiva?

Nos modelos táteis, pressione a tecla correspondente (geralmente um botão separado). A velocidade intensiva dura 5 minutos e retorna automaticamente à velocidade anterior.

O que fazer se a coifa não funcionar corretamente?

Desconecte a coifa por cerca de 5 segundos e reconecte. Se o problema persistir, entre em contato com o serviço de reparo competente.

Posso instalar a coifa acima de um cooktop de indução?

Sim, a coifa é compatível com todos os tipos de cozimento (elétrico, gás, indução), respeitando as distâncias mínimas indicadas.

MANUAL DE UTILIZADOR WISE ELICA

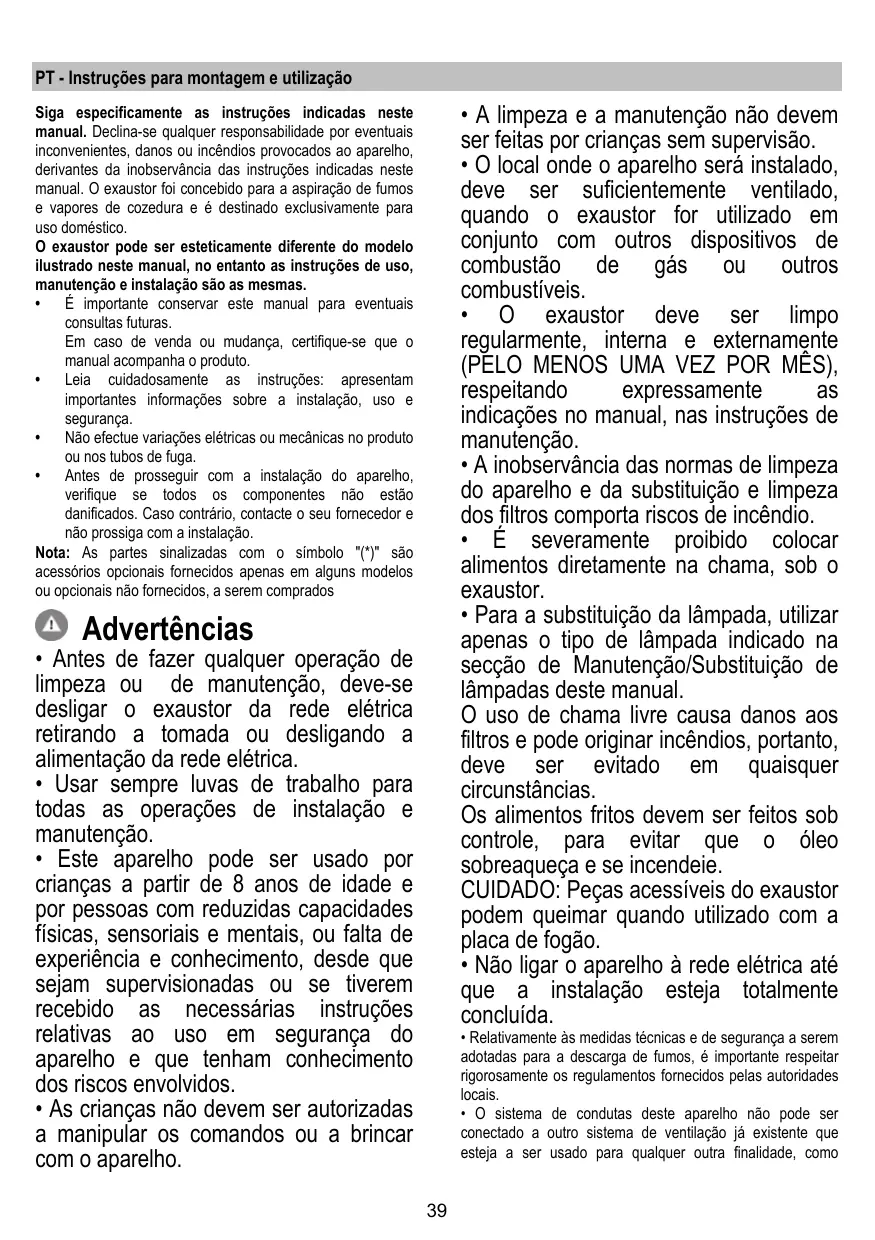

PT Instruções para montagem e'utilisation

Siga specifically as instruções indicadas neste manual. Declina-se qualquer responsabilitadper eventuais inconvenrientes, danos ou incênhosprovocados ao aparelho, derivantes da inobservência das instruções indicadas在这ene manual. O exaustor foi concebido para a aspiração de fumos e vapeores de cozedura e é destinado exclusivamente para uso dométrico.

O exhaustor pode ser estetricamente diferente do Modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as/DDmas.

• É importante conservar este manual para eventuais consultas futuras.
  Em caso de vendao ou mudanca, certifique-se que o manual acompanha o produits.
• Leia preocupadasamente as instruções: apareceras: fazer parte do meuignon, como a coisa que eu não quasei.
• Não efectue variações eletricas ou mecânicas no produits ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não está danificados. Caso contrário,��e o seu fornecedor e não prossiga com a instalação.

Note: As partes sinalizadas com o símbolo " (*) " são acessórios.optionais fornecidos apenas em algumas modelos ou optionais não fornecidos, a serem comprados

Advertências

• Antes de fazer qualquer operacao de limpeza ou de manutencao, deve-se desligar o exaustor da rede elética retirando a tomada ou desligando a alimentacao da rede elética.
• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
• Este aparecido pode ser Usedo por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentalais, ou falta de experiência e conhecelto, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segança do aparelho e que tenham conhecelto dos riscos envolvidos.

• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.

• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

• O local onde o aparelho sera instalado, deve ser suficientemente ventilado, quando o exaustor for utilizes em acontecido com outros dispositivos de combustão de gas ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA Vez POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservança das normas de limpeza do aparecido e da substituição e limpeza dos filtros compora riscos de incência.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilizes apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas destemanual.
  O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser évitado em quaisquer circunstancias.
  Os alimentos fritos devem ser feitos sob controle, para fazer que o oleo sobraqueça e se incendeie.
  CUIDADO: Peças acessveis do exaustor podem queimar quando utilizes com a placar de fogão.
• Não ligar o aparecido à rede electrica até que a instalação esteja totalmente conclusão.
• Relativamente às medidas tínicas e de segurar a serem adotadas para a descarga de fumes, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O Sistema de conduitas deste aparecido não pode ser connectado a outras sistemas de ventilação já existente que esteja a ser usado para qualquer outras finalidade, como

descarga de fimos de aparehos a gás ou outros combustíveis.

• Não utilizes ou除去 o exaustor sem lampadas corretamente montadas, devo ao possivel risco de Choques eletricos.
• Nunca utiliser o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como una superficie de apoyo, a menos que sera specifically indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comparou o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consulgar um centro de assistência autorizada ou técnico qualificado.

ATENÇAO!

• A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em riscos electrolycos.
• Não utilizes com um programador, temporizador, telecomando分开 ou qualquer除外 dispositivo que se ativa automaticamente.

Esteaporee 2012/19/EC sobre Residuos de equipamento eletrico e eletronico (REEE).

Ao garantir a eliminacao adequada deste produits, está aaabdar a evacitar potenciais consequencias negativas para oambiente e para a saude Pública, que poderiam derivar de ummanuseamento de dispersao inadequada deste produits.

O síbolo —— no produits ou nos documents que acompanham o produits, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão domestica.

Pelo contrário,deferá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eletrico e eletrónico.

A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao de deserdimentos.

Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu服务于 eliminação de despertiços domesticos ou a loja ondade adquiriu ou produits.

Aparelho projetado, testado e fabricado de acordo com:

• Segança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para una utilizescão correta, de modo a reduzir o impacto ambiental:

LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha-o em fencao por mais eles minutos antes ter terminado. Augente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situacoes extremas. Substitua o(s) filtr(s) a carvao quando necessario, para manter uma boa eficencia na reducao dos odeores. Limpe o(s) filtr(s) de gordura quando necessario para manter uma boa eficencia. Use o diametro maximalo doSYSTEMA de conduitas indicado ntheste manual para optimar a eficencia e minimizar o ruido.

Uso

O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e destino-se exclusivamente para uso domestico.
O exaustor é fabricado para ser'utilizzato na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculacao interna.

Versão evacuação para o exterior Os vapores

são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontra sobre o exaustor.

ATENÇAÖI!

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexão.

ATENÇAÖI!

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruido.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo conductor com complemento não inferior ao indicado.
! Utilizar um tubo conductor com o menor número possevel de curvas (angulo máximo da curva: 90^ ).
! Evitar alteracoes drasticas da classe do tubo (diametro).

Versão recirculacao

O ar aspirado sera desengordurado e desodorizzato antes de ser recanalizo de volta para o ambiente.

Para usar o exaustor esta versão é necessário instalar umsystema de filtragem adicondional à base de carvo衡阳ado.

Instalacao

A distência minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 55cm no caso de fogõesétricos e 70cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás específarem uma distência maior, delve-se levar em conta esta indicação. Conforme descrito nos desenhos de instalação, realizar 6 furos (0 8 mm e profundidade 40 mm), nas posições indicadas no Modelo de perfuração, para fixar o exaustor e a barra de suporte da chaméne. Àpós a instalação, verficar que exaustor e chaméne esteyam perfeitamente alinhados.

O produit é aprovado para instalação em placas de fogão com até 6 bocas.

Conexão eletrica

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, postedem zona accesivel, mesmo deposita sua instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontraruma zona accesivel, mesmo deposita sua instalação, aplicar um interruptor bipolar, em conformidade com a normala que asseguire a desconexão completeness da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇAÖ!

Antes de conectar novamente o circuito do exaustor com a alimentação eletrica, verifinar o seu funciona, e verificar se o cabo de rede está montado corretemente.

Atença! A substituição do cabo de alimentação deve ser efetuada pelo service de assistência Tecnica autorizada de modo a prevenir qualer risco.

Montagem

Antes de.iniciar a instalacao:

• Verficar que o produits adquirido tem as dimensoes adequadas para a area escolhida de instalacao.
• Tirar o/s filtró/s de carvão ativado (*) se fornecidos (ver también o parágrafo relativo). Este/s devem ser remontado/s somente caso se deseje utilizes o exaustor na versão filtrante.
• Verificar se, dentro do exaustor, não ha (por motivos de transporte) materiais extras (por exemple envelopes com parafusos (), garantias () etc.). Caso Hajá, tirar e conservar.

O exaustor é fornecido combuchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um técnico qualificado para sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.

Funcimiento

Modelo com botoira com 5 teclas

Para seleccionar as funções do exaustor é suficiente tocar delicadamente as teclas de commando:

a. Tecla de Aumento da velocidade (potência) de aspiração:

Velocidade (potencia) de aspiracao 1
Velocidade (potencia) de aspiracao 2
Velocidade (potencia) de aspiracao 3

Nota: a velocidade (potência) de aspiração 3 é temporizada às 5 minutos, em seguida o exaustor returna para a velocidade (potência) de aspiração 2.

b. Tecla de diminuição da velocidade (potência) de aspiração.
c. Tecla ON/OFF exaustor
d. Tecla ON/OFF luz
e. Tecla ON/OFF desigamento programado: Programa o desigamento da velocidade (potência) de aspiração ativa antes, aproximamente, 3 minutos.

Modelos com comandos mecânicos

a. Interruptor luz ON/OFF.
b. Interruptor OFF/velocidade 1
c. Selecção velocidade 2
d. Selecção velocidade 3

Modelos com botão

0	OFF
1	Velocidade 1 Luz OFF
2	Velocidade 2 Luz OFF
3	Velocidade 3 Luz OFF
A	Luz ON
B	Velocidade 1 Luz ON
C	Velocidade 2 Luz ON
D	Velocidade 3 Luz ON

Para seleccionar as funções da coifa?a址 tocar os comandos.

Tecla ON/OFF luz

Tecla de seleção velocidade (potência de aspiração) intensiva - duração 5 Minutes: a coífa programa está potência e no fim dos 5关键时刻 para a programação anterior.

Tecla de seleção velocidade (potência de aspiração) alta

Tecla de seleção velocidade (potência de aspiração) média – quando lampeja indica a necessidade de lavar ou substituir oimento de carvão activado. Esta sinalização normalmente está desactivada, para ativar a sinalização,

excluire a eletrònica pressionando por 3 segundos a tecla 0.

Successivement, pressionar contemporaneously as teclas 1 e 2 por 3 segundos ao inico piscaraapanasuma tecla "1a seguir ambas 1e 2 para indicar a ativacao. Repita a operationao para desativar a sinalização,antes piscarao as teclas 1 e 2 entao picaraapanas a tecla 1 para indicar a desativacao.

Tecla de seleção velocidade (potência de aspiração) baixa - quando lampeja indica a necessita de lavar o FILTER gorduras.

Tecla OFF motor (stand by) - Exclusao da Electrónica - Reset - sinaliza lavagem/substituacao filtros.

OFF MOTOR

Pressionar brevemente para desligar o motor.

RESET SINALIZACHO FILTROS

Quando acesa a coifa, depuis de haver executado a manutenção dos filtros, pressione a teça às que se ouça um sinai acústico. O led lampejante 1 (filtró de gordura) ou 2 (filtró de carvo) para de piscar.

EXCLUSÃO DA ELECTRONICA

Para reinstérer a electrònica bastardá repetir a operação.

Se o exaustor não funciona correctamente, retiring a ficha paraDSLigá-lo por um breve periodo da rede eletrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Servico de assistência Tecnica. Se o problema deutenamento persistir, contacte o service de assistência.

Manutenção

Limpeza

O Filto de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filto pode ser lavado manualmente ou na boa de lavar louça a baixas temperatas e com um ciclo breve.

O fazer metalico para a gordura pode perdcer cor com as lavagens na区内aLouca,mas as susas caracteristicas de filtracao nao se alteram.

Para desmontar o fazer antigordura puxe o puxador de libertação com mola.

Filtro de carvão activo (so para a versão filtrante)

Fig. 12

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A)saturação doimento de carvão ativado verifica-se antes um uso mais ou menos prolongado, em funcção do tipo de cozedura e da regularidade da limpeza doimento de gorduras.

Em todo caso, é necessário substitir o cartucho no máximo a cada 4 vezes.

Não pode ser lavado ou regenerado.

Filtro a carvão circular

Aplique um em cada lado para cobrir ambas as grehas de protecao do impulsor do motor,(before disso vire a pega no sentido dos ponteiros dos relógios.

Para a desmontagem vire no sentido contrário aos ponteiros dos relógios.

Substituição das lampadas

Fig. 10

Desligar o aparelho da rede eletrica;

Atença! Antes de tocar nas lampadas, certifique-se de que está frias.

Substituir a lampada queimada com outra do mesmo tipo, conforme especified na etiqueta de caracteristicas ou perto dapropria lampada no exaustor.

1. Extraia a proteção usingo uma pequena chave de parafuso ou ferramenta semelhante como alavanca.
2. Substituir a lampada danificada por una outa LED ou halógena, com as/DDascharacteristicacoomepecified na etiqueta de caracteristicas ou perto da lampada:

Lampada LED:Para a substituição, contatar o服务于assistência Tecnica.

Lampada halógena: 12V - 20W max - G4 (tomando cuidado para não tocar com as mês).

Se a iluminação não funciona, verifique se as lampadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.
