BRUKSANVISNING WISE ELICA

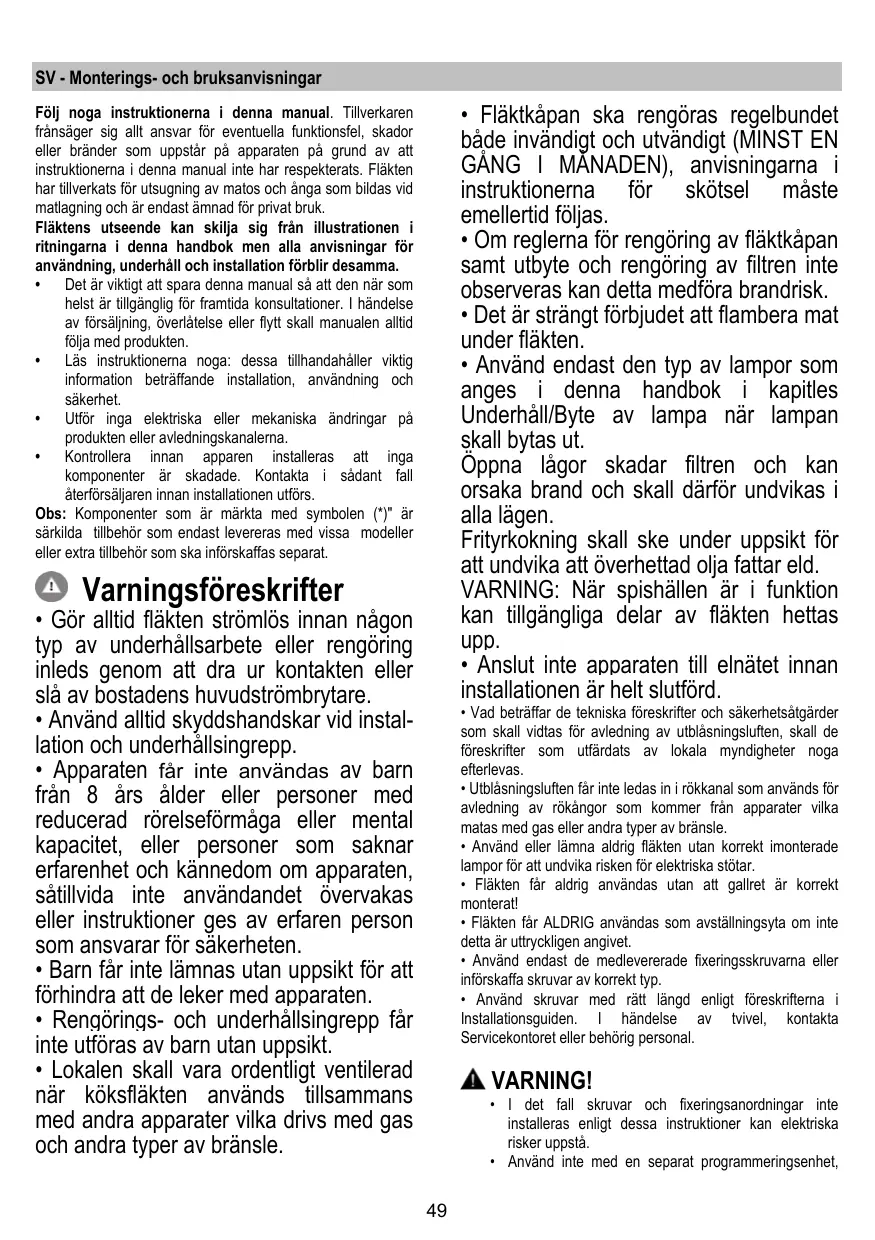

SV Monterings- och bruksanvisningar
Följ noga instruktionerna i denna manual. Tillverkaren fransäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast avsedd för privat bruk.
Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma.
- Det är viktigt att spara denna manual så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall manualen alltid följa med produkten.
- Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
- Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
- Kontrollera innan apparaten installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.
Obs: Komponenter som är märkta med symbolen (*) är särskilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som ska införskaffas separat.
Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare. - Använd alltid skyddshandskar vid installation och underhållsingrepp. Apparaten får inte användas av barn från 8 år eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. - Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt. - Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle.
Fläktkåpan ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas. - Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk. - Det är strängt förbjudet att flambera mat under fläkten. - Använd endast den typ av lampor som anges i denna handbok i kapitlet Underhåll/Byte av lampa när lampan skall bytas ut.
Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.
Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.
VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.
- Anslut inte apparaten till elnätet innan installationen är helt slutford.
Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas. - Utblåsningsluften får inte ledas i rökkanal som används för avledning av rökgaser som kommer från apparater vilka matas med gas eller annan typ av bränsle. - Använd eller lämna aldrig fläkten utan korrekt monterade lampor för att undvika risken för elektriska stötar. Fläkten får aldrig användas utan att gallret är korrekt monterat! - Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet. - Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ. - Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal.
VARNING!
- I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.
- Använd inte med en separat programmeringsenhet,
timer, fjärrkontroll eller någon annan anordning, som aktiveras automatiskt.
Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).
Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.
Symbolen – på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall istället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.
För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.
Apparat utformad, testad och tillverkad i enlighet med:
- Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta hastigheten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka hastigheten bara om det skulle uppstå mycket rök och ånga och använd ökad hastighet bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manual för att förbättra effektiviteten och minimera oljudet.
Användning
Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast avsedd för privat bruk. Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.
Frånluftsversion
Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.
VARNING!
Avledningsröret medlevereras inte och skall införskaffas separat.
Avledningsröret skall ha samma diameter som
anslutningsflänsen.
VARNING!
I det fall fläkten är försedd med kolfilter skall dessa tas ur.
Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas skall ha samma diameter som luftutsläppet (anslutningsflänsen).
I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån.
Vi avsäger oss därför allt ansvar gällande denna typ av problem.
! Använd ett så kort rör som möjligt. ! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjar 90° ). ! Undvik stora skillnader i rörets tvärsnittsarea.
Filtrerande version
Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.
Installation
Minsta tillåtna avstånd mellan kokkärlets stödyta på spishällen och köksfläktens underkant är 55 cm om det är fråga om en elektrisk spis och 70 cm om det är fråga om gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger att större avstånd krävs, ska detta respekteras.
Som beskrivits i installationsritningarna utför 6 hål (diameter 8 mm, 40 mm djup), i de lägen som visas i bormallen, för att fixera huven fast och den öppna spisen. Kontrollera efter installationen att motorhuven och skorstenen är helt i linje.
Denna produkt är godkänd för installation på hällar med upp till 6 brännare.
Elektrisk anslutning
Nätspänningen ska motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt ska denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats, ska en godkänd tvåpolig strömbrytare installeras som garanterar fullkomlig frånkoppling från nätet i samband med överspänningskategori III, i enlighet med installationsbestämmelserna.
VARNING!
Kontrollera innan fläktens krets ansluts till nätspänningen att den fungerar korrekt och är korrekt monterad.
Varning! Byte av elektrisk kabel ska utföras av auktoriserad servicetekniker i syfte att undvika alla typer av risker.
Montering
Innan installationen påbörjas:
- Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.
- Ta ur det/de aktiva kolfiltret/filtren om sådana är medlevererade (se avsnittet som gäller detta). Den/dessa monteras tillbaka endast om fläkten ska användas som filterversion.
- Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna eventuellt och spara.
Fläkten är utrustad med fixeringspluggar som passar de flesta typer av väggar/tak. Det är under alla förhållanden nödvändigt att rådfråga en kvalificerad fackman för att försäkra sig om att materialen är lämpliga för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt.
Funktion
Modell med tryckknappspanel med 5 tangenter
Att välja funktionerna från huven är tillräckligt med pekkommandon:
a. Knapp hastighetsökning (max) sug:
Hastighet (max) sug 1
Hastighet (max) vakuum 2
Hastighet (max) sug 3
Obs: hastighet (effekt) sug 3 är tidsbegränsad efter ca 5 minuter, varefter huven återgår till hastighet (effekt) sug 2.
b. Knapp minska hastigheten (max) vakuum. c. ON/OFF-knappen huvud. d. PÅ/AV ljus. e. ON/OFF stänga timer:
Program stänga av hastigheten (max) aktiv sug efter ca 3 minuter.
Modeller med mekanisk tryckknapp
a. ON/OFF-strömbrytare för belysning. b. Strömbrytare för OFF/Hastighet 1. c. Val av hastighet 2. d. Val av hastighet 3
Modeller med ratten
a
| 0 | AV |
| 1 | Hastighet 1
Belysning AV |
| 2 | Hastighet 2
Belysning AV |
| 3 | Hastighet 3
Belysning AV |
| A | Belysning PÅ |
| B | Hastighet 1
Belysning PÅ |
| C | Hastighet 2
Belysning PÅ |
| D | Hastighet 3
Belysning PÅ |
Kontrollpanel med 6 tangenter
Det är tillräckligt att vidröra fläktens kommandon för att aktivera funktionerna.
ON/OFF-tangent för belysning
Tangent för hastighetsval (utsugningseffekt) intensiv - Funktionsid 5 minuter: fläkten ställs in på denna effekt och efter 5 minuter återgår den till den tidigare inställningen.
Tangent för hastighetsval (utsugningseffekt) hög
2
Tangent för hastighetsval (utsugningseffekt) medelhög - när denna tangent blinkar indikerar detta att kolfiltret behöver rengöras eller bytas ut. Signaleringen för det aktiva kolfiltrets mättnad är normalt avaktiverad. Uteslut elektroniken genom att trycka ned tangenten 0 under 3 sekunder för att aktivera signalen. Tryck därefter ner tangenterna 1 och 2 samtidigt under 3 sekunder. Inledningsvis blinkar endast tangent 1, därefter blinkar båda tangenterna 1 och 2, vilket indikerar att aktiveringen ägt rum. Upprepa förfarandet för att avaktivera signalen. Inledningsvis blinkar tangenterna 1 och 2, därefter blinkar endast tangent 1, vilket indikerar att signalen avaktiverats.
1
Tangent för hastighetsval (utsugningseffekt) låg - när denna tangent blinkar indikerar detta att fettfiltret behöver rengöras.
OFF-tangent för motorn (stand by) - Elektronisk avstängning - Återställning av signaleringen av rengöring/byte av filter. OFF MOTOR
Tryck kort på tangenten för att stänga av motorn.
ÄTERSTÄLLNING AV FILTERSIGNALERINGEN
Tryck med fungerande fläkt och efter att ha utfört underhållet på filtren ned tangenten tills en akustisk signal aktiveras. Den blinkande lysdioden 1 (fettfiltret) eller 2 (kolfiltret) upphör att blinka.
ELEKTRONISK AVSTÄNGNING
Tryck in tangenten under 3 sekunder, fläktens elektroniska kontrollfunktion stängs av.
Denna funktion är till hjälp i samband med rengöring av produkten.
För att aktivera den elektroniska funktionen igen upprepas operationen.
I det fall eventuella funktionsstörningar uppstår skall den elektriska anslutningen kopplas ifrån under minst 5 sekunder genom att kontakten dras ur, innan servicetjänst kontaktas. Om funktionsstörningen fortsätter, kontakta servicekontoret.
Underhåll
Rengöring
Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!
Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!
Fettfilter
Fig. 11
Detta suger upp fettpartiklar som bildas i samband med matlagningen.
Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller diskmaskin, med låg temperatur och kort program.
Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.
När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.
Kolfilter (gäller endast filterversionen)
Fig. 12
Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.
Kolfiltret mattas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla förhållanden nödvändigt att ersätta kolfilterpatronen minst var 4:e månad.
Filtret kan INTE rengöras eller återanvändas.
Runda kolfilter
Applicera ett filter på varje sida för att täcka motorfläkthjulets båda skyddsgaller och vrid dem därefter medurs.
Vid nedmontering vrider man filtret moturs.
Byte av lampor
Fig. 10
Koppla ur apparaten från elnätet.
Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.
Byt ut den trasiga lampan med en lampa av samma typ enligt anvisningarna på märkplåten eller intill fläktens lampa.
- Ta bort skyddet med hjälp av en liten platt skruvmejsel eller liknande verktyg.
- Byt ut den gamla glödlampan med en LED eller halogen, med samma egenskaper, som anges i etiketten Funktioner eller i närheten av glödlampan:
LED-lampa: Kontakta det tekniska servicekontoret för byte av lysdioderna.
Halogenlampor: 12V - 20W max - G4 (var noga med att inte röra dem med händerna).
- Stäng plafonden igen (fixering genom intryckning).
Om belysningen inte fungerar, kontrollera att lamporna är korrekt iskruvade i sitt säte innan ni kontaktar det tekniska servicekontoret.
OBS! Strömledningen ska bytas ut av auktoriserad teknisk service eller av en elektriker.
Montering
Förinstallation:
Knapp för val av medelhastighet
(sugstyrka) - när den blinkar visar den att det är nödvändigt att tvätta eller byta ut kolfiltret. Denna signalering är normalt deaktiverad. För att aktivera varningen ska man stänga av det elektroniska systemet genom att hålla knapp 0 intryckt i 3 sekunder.
Därefter ska man hålla knapparna 1 och 2 intryckta samtidigt i 3 sekunder. Först kommer endast knapp 1 att blinka, därefter kommer båda knapparna 1 och 2 att blinka för att ange att varningen är aktiverad.
Kolfilter (endast med recirkulering av luften)
Fig. 12
