使用説明書 AC-DN10A SONY

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと。

火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の

取り扱いかにを示してあります。この取扱説明書をよくお読みのうえ、

製品を安全にお使いください。お読みになったあとは、

いつでも見られるところに必ず保管してください。

出版日期：2024年10月

Printed in Japan

ソニー製品は安全に充分に配慮して設計されています。しかし、電気製品はすべて、まちがった使いかたをすると、火災や感電などにより死亡や大けがなど人身事故につながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

4～7ページの注意事項をよくお読みください。

定期点検を実施する

長期間安全に使用していただくために、定期点検を実施することをおすすめします。点検の内容や費用については、ソニーのサービス担当者または営業担当者にご相談ください。

故障したら使用を中止する

ソニーのサービス担当者、または営業担当者にご連絡ください。

万一、異常が起きたら

• 異常な音、におい、煙が出たら
• 落下させたら

① AC 電源コードや DC 接続コードを抜く。
② ソニーのサービス担当者、または営業担当者に修理を依頼する。

炎が出たら

すぐに AC 電源コードや DC 接続コードを抜き、消火する。

警告表示の意味

取扱説明書および製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

警告

この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあります。

注意

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。

注意を促す記号

火災

感電

行為を禁止する記号

禁止

分解禁止

ぬれ手禁止

行為を指示する記号

指示

アース線を 接続せよ

目次

警告 4
注意 5

その他の安全上のご注意 ......7

概要 8

特長 8

各部の名称と働き 9

接続 11

接続できる機器 11

電源コードの接続 11

コードクランパーの使いかた ......12

カムコーダー等への取り付け ……13

充電のしかた 14

使用上のご注意 ……16

主な仕様 ……17

下記の注意を守らないと、 火災や感電により死亡や大けがにつながることがあります。

分解禁止

外装を外さない、改造 しない

外装を外したり、改造したりすると、感電の原因となります。

内部の調整や設定及び点検を行う必要があるときは、必ずサービストレーニングを受けた技術者にご依頼ください。

禁止

雨の当たる場所や、油煙、湯気、湿気、ほこりの多い場所では使用しない

上記のような場所やこの取扱説明書に記されている使用条件以外の環境に設置すると、火災や感電の原因となることがあります。

指示

コード類は正しく配置する

電源コードや接続ケーブルは、足に引っかけると本機の落下や転倒などによりけがの原因となることがあります。

充分注意して接続・配置してください。

禁止

指定のバッテリーパック以外の充電には使用しない

取扱説明書に指定されているバッテリーパック以外のものを充電すると、火災や感電の原因となります。

禁止

直射日光の当たる場所 や熱器具の近くに設 置・保管しない

内部の温度が上がり、火災や故障の原因となることがあります。

真夏の、窓を閉め切った自動車内では 50℃を超えることがありますので、ご注意ください。

禁止

AC 電源コードや DC 接続コードを傷つけない

AC 電源コードや DC 接続コードを傷つけると、火災や感電の原因となります。

- コードを加工したり、傷つけたりしない。

- 重いものをのせたり、引っ張ったりしない。

- 熱器具に近づけたり、加熱したりしない。

- コードを抜くときは、必ずプラグを持って抜く。 万一、コードが傷んだら、ソニーのサービス窓口に交換をご依頼ください。

ぬれ手禁止

ぬれた手で電源プラグ をさわらない

ぬれた手で電源プラグを抜き差しすると、感電の原因となることがあります。

指示

電源コードのプラグ及びコネクターは突き当たるまで差し込む

真っ直ぐに突き当たるまで差し込まないと、火災や感電の原因となります。

注意

下記の注意を守らないと、 けがをしたり周辺の物品に損害を与えることがあります。

指示

安定した場所に設置する

製品が倒れたり、搭載した機器が落下してけがをすることがあります。 充分な強度がある水平な場所に設置してください。

指示

付属の電源コードを使う

付属の電源コードを使わないと、火災や感電の原因となることがあります。

アース線を 接続せよ

安全アースを接続する

安全アースを接続しないと、感電の原因となることがあります。次の方法でアースを接続してください。

• 電源コンセントが 3 極の場合
  付属の電源コードを使用することで安全アースが接続されます。
• 電源コンセントが 2 極の場合

変換プラグ アース線

付属の3極→2極変換プラグを使用し、変換プラグから出ているアース線を建物に備えられているアース端子に接続してください。

安全アースを取り付けることができない場合は、ソニーのサービス担当者または営業担当者にご相談ください。

指示

運搬時には、接続ケーブルを取り外す

本機を運搬する際には、 AC 電源コードおよび接続 ケーブルを必ず取り外して ください。接続ケーブルに 引っ掛かると、転倒や落下 の原因となることがあります。

指示

機器への取り付けを正 しく行う

本機をカムコーダーなどに取り付けるときは、本書（P.13）をよく読んだ上、確実に取り付けてください。

取り付け方法を誤ると本機が落下し、けがの原因となることがあります。

その他の安全上のご注意

警告

• 本機は電源スイッチを備えていません。設置の際には、容易にアクセスできる固定配線内に専用遮断装置を設けるか、使用中に、容易に抜き差しできる、機器に近いコンセントに電源プラグを接続してください。万一、異常が起きた際には、専用遮断装置を切るか、電源プラグを抜いてください。
• 機器を水滴のかかる場所に置かないでください。また水の入った物、花瓶などを機器の上に置かないでください。
• アースの接続は、必ず電源プラグを電源コンセントへ接続する前に行ってください。
  アースの接続を外す場合は、必ず電源プラグを電源コンセントから抜いてから行ってください。
• 直射日光の下や火気の近くなど、高温のところにバッテリーを置かないでください。
• 本装置を住宅環境で使用すると無線障害を引き起こす可能性があります。

注意

- 指定以外の電池を充電すると、破裂する危険があります。推奨の電池以外は、充電しないでください。

- 使用済みの電池、または製品本体は、国または地域の法令に従って処理してください。電池、または製品本体を廃棄する場合は、焼却したり火の中に捨てたりしないでください。また、機械

的に粉砕したり、切断したりしないでください。破裂したり火災が発生することがあります。電池を極度の低気圧にさらさないでください。爆発や可燃性の液体、もしくはガスの漏れが発生する可能性があります。

• 直射日光の下や火気の近くなど、高温のところに電池を置かないでください。発火・破裂・火災の原因となります。電池を水や海水に浸けたり、濡らしたりしないでください。感電の原因となります。

- 火を付けたろうそくなど、着火源となる裸火を機器の上に置かないでください。

- 日本国内で使用する電源コードセットは、電気用品安全法で定める基準を満足した承認品が要求されます。

本機に付属、または推奨の電源コードセットをご使用ください。本機に電源コードセットが付属されている場合、その電源コードセットは、他の機器には使用しないでください。

- この機器は子供がいる可能性のある場所での使用には適していません。

- 本機に接続される機器の消費電力によっては、本機が熱くなることがありますが、これは故障ではありません。発熱部に長時間触れないようにご注意ください。

サービス担当者へ

注意

感電の危険があります。

本製品の一次回路のヒューズが、中性線側に接続される可能性があります。

修理時の感電を防ぐため、本機を主電源から切り離してください。

概要

AC-DN10A は、ソニーリチウムイオンバッテリーパック用のバッテリーチャージャーです。

ソニーのカムコーダーなど、ポータブル機器に接続する AC アダプターとしても使用できます。

ご注意

ニッケル水素バッテリーパック BP-M50/M100 は、本機では充電できません。

特長

最大出力 100 W までの DC 電力供給

最大入力電圧が 17 V までの機器へ、最大 16.7 V、6 A の電源を供給できます。また、カムコーダーなどへ電源を供給しながら同時にバッテリーパックの充電ができますが、充電電流が制限されるような DC 電源供給を行った場合、バッテリーパックをフル充電できないことがあります（カムコーダーへの DC 電源はそのまま供給されます）。

バッテリーバックアップ機能

充電済みのリチウムイオンバッテリーパックを取り付けた状態で、誤って本機の AC 電源コードを抜いた場合、バッテリー電源に切り換わり、接続した機器の動作を保持します。

本機で充電可能なバッテリーパック / 本機に接続可能なソ

二一製機器

◆ 本機で充電できるバッテリーパックおよび本機に接続可能な機器は、ソニープロフェッショナル / 業務用機器サイトでご確認ください。

ソニープロフェッショナル / 業務用製品 サイトホームページ：

日本と中国以外の国と地域

(ページ下部の [Change Country,

Region or Language] で地域と言語を選択できます)

https://pro.sony/

日本

https://www.sony.jp/professional/

中国

https://www.sonystyle.com.cn/

professional/

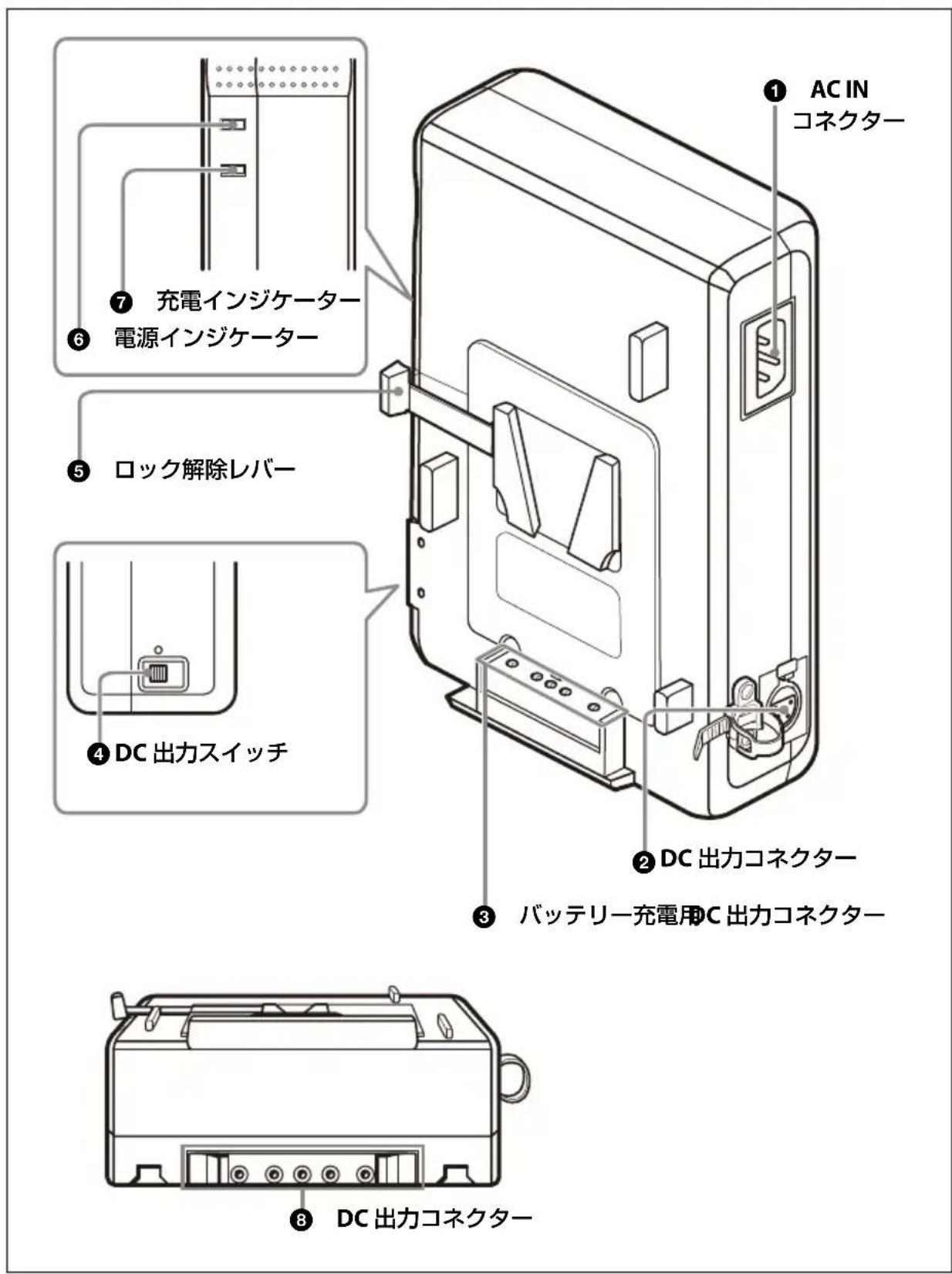

各部の名称と働き

① AC IN コネクター ⑦ 充電インジケーター ⑥ 電源インジケーター ⑤ ロック解除レバー ④ DC 出力スイッチ ② DC 出力コネクター ③ バッテリー充電用DC 出力コネクター ⑧ DC 出力コネクター

① AC IN コネクター

付属の電源コードで AC 電源に接続します。

② DC 出力コネクター（XLR 4 ピン）

別売りの DC コードを使って、ポータブル機器へ電源を供給します。

③ バッテリー充電用 DC 出力コネクター（角型 5 ピン）

リチウムイオンバッテリーパックを充電するとき、電源を供給します。

④ DC 出力スイッチ

スイッチを O 側にすると、DC 出力コネクターに DC 電源が出力されます。

⑤ ロック解除レバー

本機に装着したリチウムイオンバッテリーパックを外すときに、レバーを押しながらバッテリーパックを上に引き抜きます。

⑥ 電源インジケーター

AC 電源への接続状態と DC 出力の状態を、以下のように表示します。

インジケーター	AC電源	DC出力スイッチ	DC出力状態
点灯(緑)	接続 ○	側	ON
点灯(オレンジ)	接続 無印	側	OFF*
消灯 非接続 -			OFF**

* バッテリー充電中は、DC 出力スイッチが無印側になっていても DC 出力が ON になります。
**本機にバッテリーパックが装着されている場合、バッテリーパックアップ機能が働きます。

⑦ 充電インジケーター

充電中のバッテリーパックの状態を表示します。

◆ 充電インジケーターと充電状態について詳しくは、「充電インジケーターについて」(15ページ)をご覧ください。

⑧ DC 出力コネクター（角型 5 ピン）

カムコーダー、ポータブルエディター、フィールドエディターなどにダイレクトに接続し、DC 電源を供給します。

接続

接続できる機器

◆ 本機に接続可能な機器は、ソニープロフェッショナル / 業務用機器サイト（8 ページ）でご確認ください。

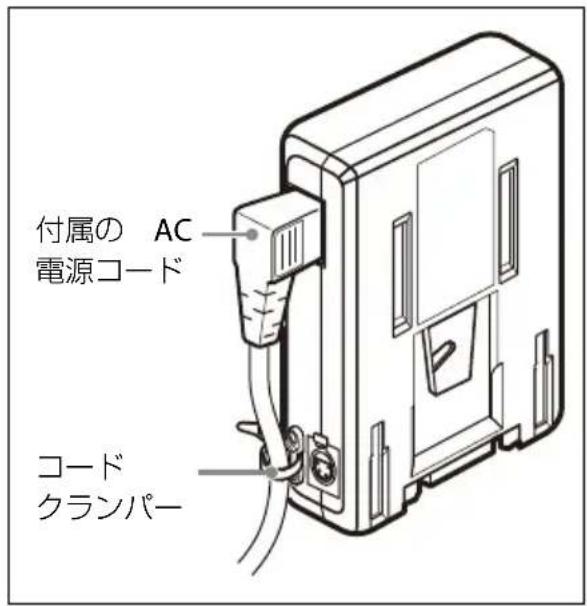

電源コードの接続

付属の AC 電源コード（アングルタイプ）または別売りの電源コード（ストレートタイプ）を接続し、下図のようにコードをクランパーで固定してください。

付属の AC 電源コード コード クランパー

コードクランパーの使い かた

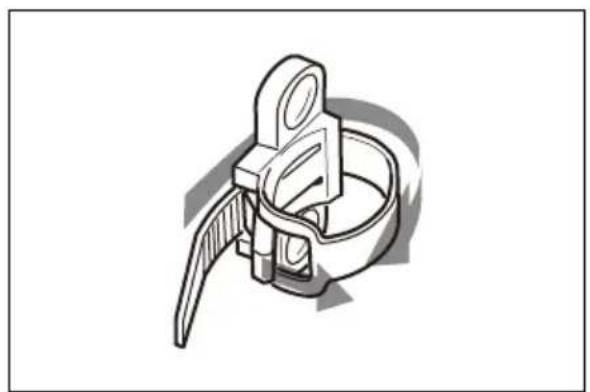

1 つまみ部分を上に上げて、クランパーをゆるめる（または外す）。

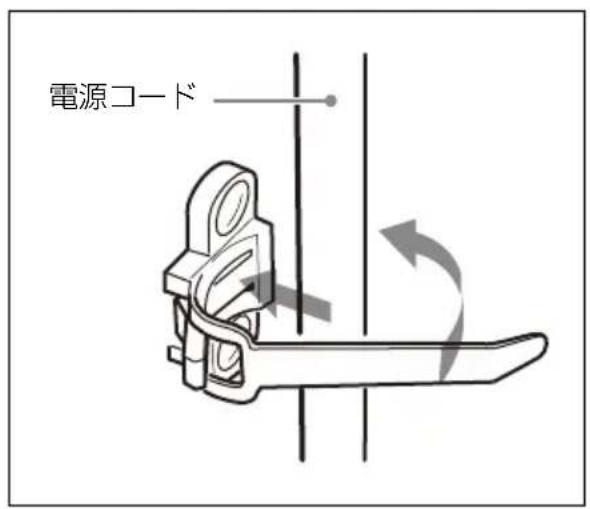

2 本機に電源コードを接続し、クランパーを絡ませる。

電源コード

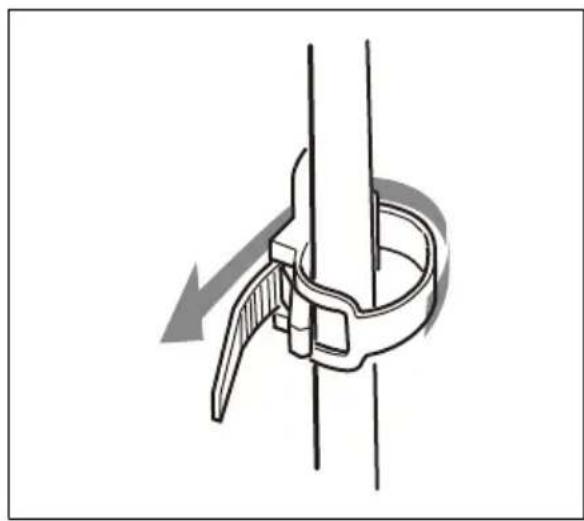

3 矢印の方向にクランパーを押して、コードを固定する。

(A-8278-057-B、サービス専用)を取り

付けて使用する場合は、コードクラン

パーを止めている2本のネジを外し、ク

ランパーを 180° 逆向きに取り付け直し

てください。

充電のしかた

安全のため、下記ソニー純正以外のバッテリーを使用しないでください。

- リチウムイオンバッテリーパック：

BP-GL95B

BP-FL75

リチウムイオンバッテリーパックを下図のように取り付け、充電します。

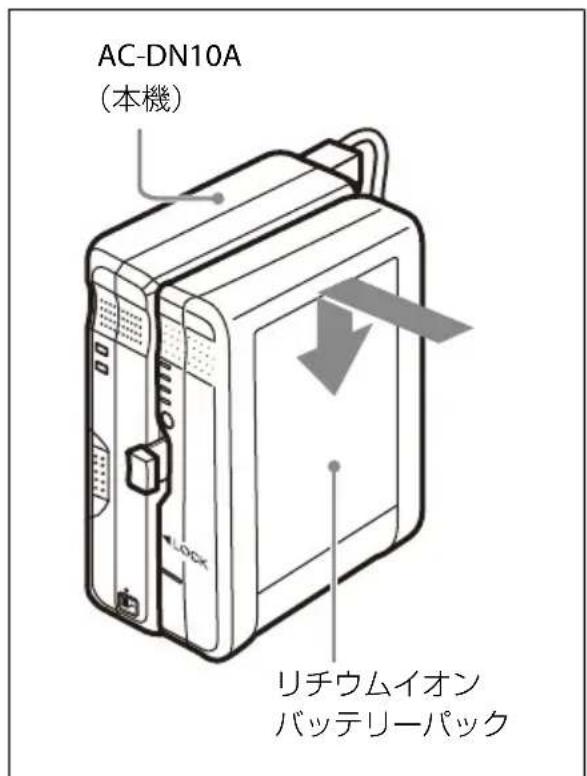

1 リチウムイオンバッテリーパックを取り付ける。

AC-DN10A (本機) LOCK リチウムイオン バッテリーパック

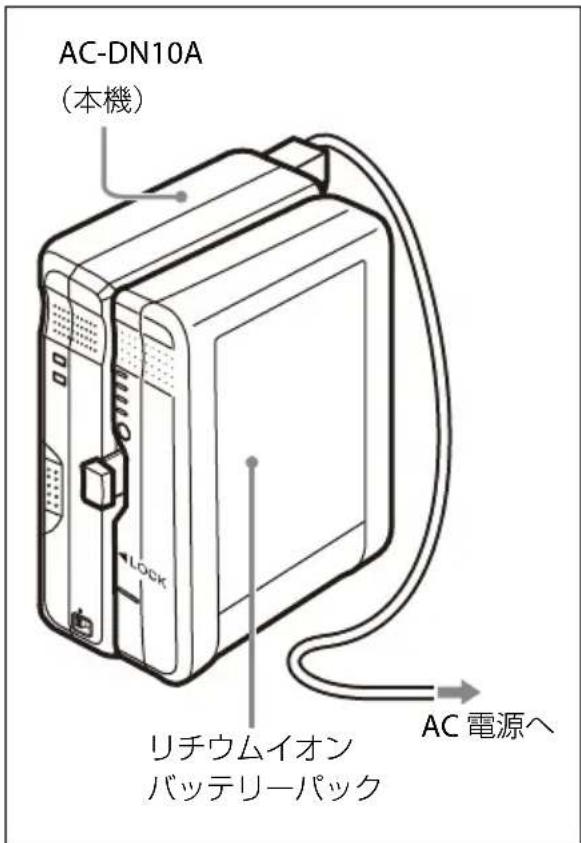

2 本機に接続した電源コードを、AC 電源に接続する。

自動的に充電が始まります。

AC-DN10A (本機) LOCK リチウムイオン バッテリーパック AC 電源へ

充電時間について

完全に放電したバッテリーパックのフル充電までの所要時間は、以下のとおりです（気温 25℃で充電機能のみを使用した場合）。

バッテリーパック フル充電までの所要時間
BP-GL95B	約 90分
BP-FL75	約 65分

充電インジケーターについて

充電中のバッテリーパックの状態を、以下のように表示します。

インジケーター 充電状態
点滅(オレンジ)	充電中(充電量 90%未満)
点滅(緑) 充電中	(充電量 90%以上 100%未満)
点灯(緑) 充電完了
点滅(オレンジ→緑→消灯)	充電待機(バッテリーの内部温度が 0°C以下または 60°C以上)
速い点滅(オレンジと緑)	充電中に異常を検出(下の「充電中に異常を検出すると」を参照)

充電中に異常を検出すると

下記の異常が検出された場合、充電インジケーターが緑色とオレンジ色に交互に速く点滅し、バッテリー保護のため充電を中止します。

• 充電開始後、バッテリー充電用 DC 出力コネクターの電圧が規定以下になった（6 V 以下）。
• 充電開始後、バッテリー充電用 DC 出力コネクターの電圧が規定以上になった（17.5 V 以上）。
• 充電開始後、規定時間内（2 時間）にバッテリーの電圧が規定の電圧に達しなかった。

充電インジケーターは、AC 電源コードを外すか、バッテリーパックを取り外すまで点滅したままになります。

ご注意

- 本機で充電可能なバッテリーパック以外を取り付けても、充電は始まりませ

ん。また、充電インジケーターも点灯しません。

• ニッケル水素バッテリーパック BP-M50/M100 は、本機では充電できません。
• DC-L1（NP-1B 用アダプター）や DCL90（BP-90A 用アダプター）を使用してニカドバッテリーパックを充電することはできません。

使用上のご注意

バッテリーチャージャーについてのご注意

• 周囲の温度が0℃～35℃の範囲でお使いください。温度が低いと充電しにくくなりますので、10℃～30℃での充電をおすすめします。
• 本機には、温度による充電制御機能があります。バッテリーの内部温度が0℃以下または 60℃以上の場合、充電を行わず待機します。内部温度が0℃を超え 60℃より低くなると充電を行います。
• ほこりや腐食性ガスがある場所でのご使用、保管は避けてください。
• 直射日光があたる場所でのご使用、保管は避けてください。

バッテリーパックについてのご注意

• 充電してあっても、自然に放電します。なるべく、使用直前に充電し直してください。
• バッテリーパックを持ち運ぶときや保管するときは、機器に取り付けるか、お買い上げのときに入っていた梱包材に入れてください。
• なるべく涼しいところ（約 20℃）で保管し、充電は周囲の温度が 10℃～30℃の所で行ってください。バッテリーパックを長持ちさせることができます。
• 温度が低い（10℃以下）と、バッテリーパックの性能が低下し、バッテリーパックを使用できる時間が短くなります。より長い時間ご使用になるた

めに、ご使用前にバッテリーパックを室温（約20℃）に戻しておいてください。

- 予備のバッテリーパックを準備しておくことをおすすめします。

リチウムイオン電池は充電記憶メモリーの効果を持っていないので、充電の前に使いきったり放電したりする必要はありません。

バッテリーパックを使用できる時間が大幅に短くなった場合は、寿命と思われます。新しいバッテリーパックをお買い求めください。

バッテリー端子に関するご注意

機器に搭載されているバッテリー端子（バッテリーパックや AC アダプターとの接点部分）は消耗品です。

振動や衝撃によって端子が変形したり、曲がったり、あるいは長期の屋外での使用などによって表面が腐食したりすると、本体に電源が供給されなくなります。

長期間機器を使用していただくために、定期点検を実施することをお願いします。点検につきましては、ソニーのサービス担当者または営業担当者にご相談ください。

結露について

本機を寒いところから急に暖かいところに持ち込んだときなど、機器表面や内部に水滴がつくことがあります。これを結露といいます。結露が起きたときは電源を切り、結露がなくなるまで放置し、結露がなくなってからご使用ください。結露時のご使用は機器の故障の原因となる場合があります。

主な仕様

一般

電源電圧 AC 100-240 V、50/60 Hz

消費電力 130 VA 以下

動作溫度 0℃～35℃

質量 約 810 g

外形寸法 101×177×48 mm (幅 × 高さ × 奥行き) (突起部含まず)

出力

出力電力（DC） 最 大 100 W

出力電圧（DC） 16.7 V

出力電流（DC） 最大 6A

ただし、35℃を超え 45℃以下の動作温度 においては、次の出 力電流まで流すこと ができます。

\~ 40℃（PXW-Z750 など）：最大 5A \~ 45℃（HXC-FB86 など）：最大 4A

出力端子（DC） 角型 5 ピンコネクター XLR 4 ピンコネクター 16.7 V、最大 6 A

充電端子（DC） 角型 5 ピンコネクター 16.8 V、5 A/3 A 14.2 V、5.7 A

付属品

取扱説明書（1）

AC 電源コード（アングルタイプ）（1）

3 極 → 2 極変換プラグ (1)

別売りアクセサリー

DC 電源コード

仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。

本機は「高調波電流規格 JIS C 61000-3-2 適合品」です。

• お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。
• 本製品を使用したことによるお客様、または第三者からのいかなる請求についても、当社は一切の責任を負いかねます。
• 諸事情による本製品に関連するサービスの停止、中断について、一切の責任を負いかねます。
