BC-L500 - バッテリー充電器 SONY - 無料のユーザーマニュアル

製品タイプ	バッテリー充電器
ブランド	ソニー
モデル	BC-L500
寸法 (幅 x 高さ x 奥行き)	435 x 124 x 235 mm
重量	約5.6 kg
電源	100-240 V AC, 50/60 Hz, 480 VA
出力電圧	16.4 V / 16.8 V (5A/3A)
同時充電可能なバッテリー数	4
対応バッテリータイプ	ソニーリチウムイオン
充電時間 (BP-GL65A)	約155分
充電時間 (BP-GL95A)	約145分
充電時間 (BP-FLX75)	約110分
充電インジケーター	オレンジと緑のランプ（点滅/常時点灯）
診断機能	異常検出（電圧、時間）
安全	接地、過電圧保護、使用上の注意
動作温度	0°C～45°C
推奨充電温度	10°C～30°C
メンテナンス	乾いた布で拭く
付属品	取扱説明書、プラグロック
注意	Ni-MHまたはNi-Cdバッテリーでは使用しないでください

よくある質問 - BC-L500 SONY

BC-L500では同時に何個のバッテリーを充電できますか？

BC-L500は最大4個のバッテリーを同時に充電できます。

対応しているバッテリータイプは？

BC-L500はソニーリチウムイオンバッテリー専用です。BP-M50/M100（Ni-MH）やBP-90A/NP-1B（Ni-Cd）は充電できません。

充電ランプの見方は？

オレンジ色の点滅は充電率80%未満を示します。緑色の点滅は充電率80%以上を示します。緑色の常時点灯は充電完了を示します。オレンジと緑の交互点滅は異常を示します。

オレンジと緑の交互点滅は何を意味しますか？

充電中に異常が検出されたことを示します（電圧が低すぎる、高すぎる、またはタイムオーバー）。バッテリー保護のため充電が中止されます。

BP-GL95Aバッテリーの充電時間は？

完全に放電したBP-GL95Aバッテリーを最大容量まで充電する時間は、25°Cで約145分です。

ソニー以外のバッテリーを使用できますか？

BC-L500の性能はソニーリチウムイオンバッテリーでのみ保証されます。他のバッテリーを使用すると動作しないか、充電器を損傷する可能性があります。

どのような安全上の注意が必要ですか？

水に濡らさない、通気孔をふさがない、安定した面で使用する、雷雨時はプラグを抜く、修理は資格のある技術者に依頼する。機器は接地する必要があります。

充電器の掃除方法は？

充電器は乾いた布で拭いてください。液体やスプレーは使用しないでください。

必要な電源電圧は？

BC-L500は100-240 V AC、50/60 Hzの電源で動作し、消費電力は480 VAです。

異常が検出された場合の対処方法は？

ランプがオレンジと緑で交互に点滅する場合は、バッテリーを取り外して確認してください。問題が続く場合、バッテリーは故障している可能性があり、使用を中止してください。必要に応じて資格のある技術者に相談してください。

使用説明書 BC-L500 SONY

電気製品は、安全のための注意事項を守らないと、火災や人身事故につながることがあります。

この取扱説明書は、事故を防ぐための重要な注意事項と製品の取り扱い方を示しています。よくお読みの上、製品を安全にご使用ください。お読みになった後は、いつでも見られる場所に必ず保管してください。

取扱説明書

電気製品は、安全のための注意事項を守らないと、火災や感電などにより死亡や大けがなどの人身事故につながることがあり、危険です。

事故を防ぐため、以下の事項を必ず守ってください。

安全のための注意事項を守る

4～7ページの注意事項をよくお読みください。製品全般の注意事項が記載されています。

定期点検をする

長期間安全にご使用いただくために、定期点検を実施することをお願いいたします。点検の内容や費用については、ソニーのサービス担当者または営業担当者にご相談ください。

故障したら使用を中止する

ソニーのサービス担当者または営業担当者に連絡してください。

万一、異常が起きたら

• 煙が出た、異常な音がする、内部に水や異物が入った、製品を落とした、キャビネットを破損したときは

↓

1. 電源を切る。 2. プラグをコンセントから抜く。 3. ソニーのサービス担当者または営業担当者に連絡する。

警告表示の意味

製品には、次のような表示があります。表示の内容を理解してから本文を読んでください。

危険

この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなどの人身事故につながることがあります。

注意

この表示の注意事項を守らないと、感電やその他の事故により、周辺の物品に損害を与えることがあります。

注意を促す記号

火災

感電

行為を禁止する記号

禁止

分解禁止

行為を指示する記号

指示

目次

警告 注意 5

安全上の注意 6 概要 7 使用上の注意 8 各部の名称と動き 9 充電する 10 主な仕様 11

下記の注意を守らないと、火災や感電による死亡や大けがにつながることがあります。

禁止

油煙、湯気、湿気、ほこりの多い場所での設置・使用はしないでください。

上記のような場所で設置・使用すると、火災や感電の原因となることがあります。オーナーズマニュアルに記載されている使用条件以外の環境での使用は、火災や感電の原因となることがあります。

禁止

指定のバッテリーパック以外の充電はしないでください。

指定以外のバッテリーを充電すると、発火、発煙、感電の原因となることがあります。

禁止

内部に水や異物を入れないでください。

水や異物が入ると火災や感電の原因となります。

万一、水や異物が入ったときは、すぐに電源を切り、電源コードを抜いて、お買い上げ店または当社のサービス担当者にご相談ください。

禁止

電源コードを傷つけないでください。

電源コードを傷つけると、火災や感電の原因になります。

・電源コードを加工したり、傷つけたり、重い物をのせたり、引っ張ったりしないでください。・熱器具に近づけたり、加熱したりしないでください。電源コードを抜くときは、必ずプラグを持って抜いてください。

万一、電源コードが傷んだ場合は、使用を中止してください。

分解禁止

分解や改造をしないでください。

分解や改造をすると、火災や感電、けがの原因となることがあります。内部の点検や修理は、お買い上げ店または当社のサービス窓口、およびサービス担当者にご依頼ください。

指示

電源コードのプラグ及びコネクタは、突き当たるまで差し込んでください。

確実に突き当たるまで差し込まないと、火災や感電の原因となります。

注意

下記の注意を守らないと、けがをしたり周辺の物品に損害を与えることがあります。

指示

付属の電源コードを使用してください。

高温の場所で本機を使用すると、火災、発火、発煙の原因となることがあります。周囲の温度は45℃以下で使用してください。長時間、直射日光の当たる場所に放置しないでください。

禁止

通風孔をはさがない

通風孔を塞ぐと内部に熱がこもり、火災や故障の原因となることがあります。風通しを良くするために次の項目をお守りください。

• 壁から10cm以上離して設置する。密閉された場所に置かない。毛足の長い絨毯の上に設置しない。布などを掛けない。日光の当たる場所や横向き、逆さまにしない。

禁止

傾いた場所に設置しない

バッテリーパックを取り出す際、落下に注意

禁止

高所に設置しない

バッテリーの着脱の際に、落下する恐れがある。

禁止

バッテリーパックを装着したまま運搬しない

運搬の振動・衝撃によりバッテリーパックが落下し、けがの原因となることがある。

アース線を接続する

安全アースを接続する

安全アースを接続しないと、感電の原因となることがあります。次の方法でアースを接続してください。

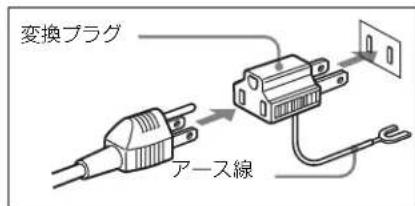

電源コンセントが3極の場合、付属の電源コードを使用すると安全アースが接続されます。電源コンセントが2極の場合は、付属の3極→2極変換プラグを使用し、変換プラグから出ているアース線を建物に備えられているアース端子に接続してください。

安全アースを接続できない場合は、ご購入先のサービス担当者または営業担当者にご相談ください。

電池に関する安全上のご注意

電池の使い方を誤ると、液漏れ・発熱・破裂・発火・誤飲により、やけどや失明の原因となることがありますので、次のことを必ず守ってください。

万一、異常が起きた場合

・漏れ出たら

機器の電源スイッチを切るか、バッテリーチャージャーの電源プラグを抜く。2. 弊社のサービス窓口に連絡する。

ここでは、本機で使用可能なリチウムイオン電池に関する注意事項を記載しています。

危険

・充電は、専用のバッテリーチャージャーを使用してください。・火の中に投げ込んだり、加熱、半田付け、分解、改造をしないでください。・直射日光の当たる場所、炎天下の車内、ストーブのそばなど高温の場所で、使用・放置・充電をしないでください。

警告

• 強い衝撃を与えないでください。落下させたり、踏んだりしないでください。
• 接点部や＋極と－極をショートさせたり、金属製のものと一緒に携帯・保管しないでください。
• 所定の充電時間を超えても充電が完了しない場合は、充電をやめてください。・電池使用中および充電・保管時に異臭がしたり、発熱・液漏れ・変色・変形などが生じた場合は、すぐに使用や充電をやめてください。・水や海水に濡らさないでください。

注意

充電の際には、トリガーの取扱説明書をよく読んでください。

その他の安全上のご注意

警告

設置の際には、容易に抜き差しでき、機器に近いコンセントに電源プラグを接続してください。

万一、異常が起きた際には、電源プラグを抜いてください。

警告

• 直射日光の下や火気の近くなど、高温のところにバッテリーを置かないでください。

USBの接続を外す場合は、必ず電源プラグを電源コンセントから抜いてから行ってください。

機器を水滴のかかる場所に置かないでください。また、水の入った物、花瓶などを機器の上に置かないでください。

概要

BC-L500は、ニッケル水素イオンバッテリーパック専用の同時充電4連式の据え置き型のバッテリーチャージャーです。

注意

ニッケル水素バッテリーパックM50/M100、およびニッカドバッテリーパックBP-90A/NP-1Bは、本機では充電できません。

特長

同時に4本のバッテリーを充電可能

最大4本のバッテリーパックを取り付けて同時に充電することができます。

高速同時充電

4本を1本分の充電時間で充電できます。

バッテリーパックのフロント着脱

前面からバッテリーパックの取り付け、取り外しができます。

棚置きを二段重ねにして使用してください。スペースを有効に活用することができます。

本機で充電できるバッテリーパックは、Sony製プロフェッショナル/業務用製品サイドで確認してください。

アメリカ合衆国 http://pro.sony.com

カナダ http://www.sonybiz.ca

ラテンアメリカ http://sonypro-latin.com

中国 http://www.pro.sony.cn/pro

中東、アフリカ http://sony-psmea.com

ロシア http://sony.ru/pro/

日本 http://www.sonybsc.com

アジア http://pro.sony-asia.com

中国 http://pro.sony.com.cn

インド http://pro.sony.co.in

自己診断機能

バッテリーの充電量が80%未満か80%以上かを、充電インディケーターの色で表示します。

使用上のご注意

トーナリーチフローに注意

周囲の温度が0℃～45℃の範囲でお使いください。温度が低いと充電しにくくなりますので、10℃～30℃での充電をお勧めします。腐食性ガスが発生する場所での使用、保管は避けてください。直射日光が当たる場所での使用、保管は避けてください。通気孔を塞がないでください。傾いた場所に設置しないでください。本機を積み重ねる場合は、2段までご使用ください。

バッテリーパックに関するご注意

充電しても自然に放電します。また、寿命の面から使用直前に充電してください。なるべく涼しいところ（0℃～23℃）に保管し、充電は周囲の温度が10℃～30℃の所で行ってください。周囲の温度が低い（5℃以下）と、バッテリーパックの性能が低下し、バッテリーパックを使用できる時間が短くなります。取扱説明書をよく読んでください。予備のバッテリーパックを準備しておくことをお勧めします。

リチウムイオン電池は充電記憶効果の影響を受けません。そのため、充電の前に使い切ったり放電したりする必要はありません。

ルリルルルルルルルルルルルルルルルルルルルルルルルルルルルルルルルルルルルルルルルルルルルルル化、寿命と思われます。新しいルリルルルルルルル化をお求めください。

各部の名称と動作

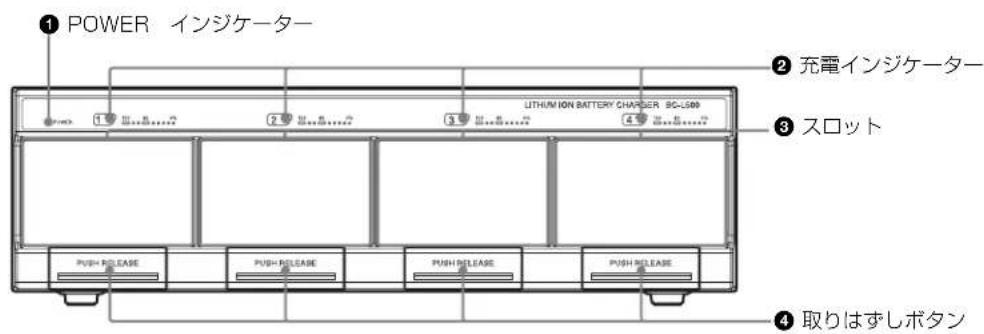

前面

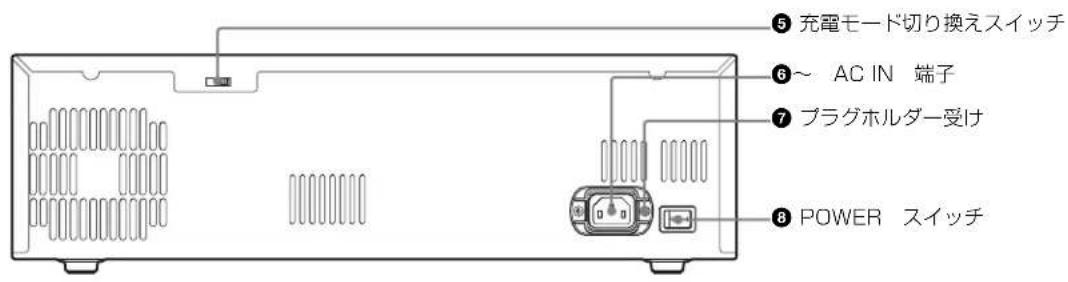

後面

1 POWER（電源）インジケーター

本機の電源が入ると点灯します。

②充電インジケーター

充電インジケーターが緑色とオレンジ色に点灯、点滅します。これにより、充電の進行状況や結果を表示します。

オレンジ色点滅：80%未満の充電中

緑色点滅：80%～100%の充電中

緑色点灯：充電完了

オレンジ色と緑色の点滅：充電中に異常を検出

バッテリーパックの取り付け、取り外し

バッテリーパックの取り付け、取り外しについては、「充電する」（10）をご覧ください。

取り外した

装着したカセットを取り外すときは、押手を押します。

充電ユニットの切り替えスイッチ

スイチの位置 充電モード
II フル充電する。
L フル充電時に比較充電量は減る、 バックリーナックの寿命を延ばすと か可能。

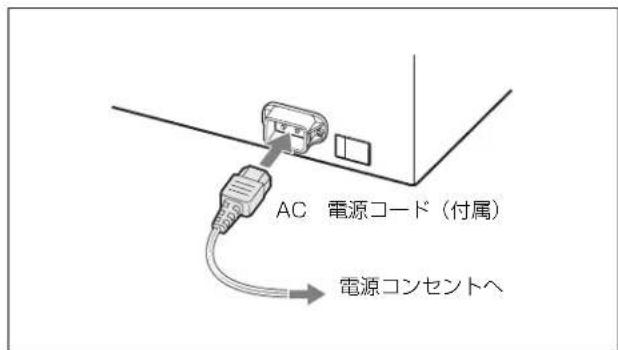

6～ACIN（電源入力）端子

付属のAC電源コードを使って、電源コンセントと接続します。

753

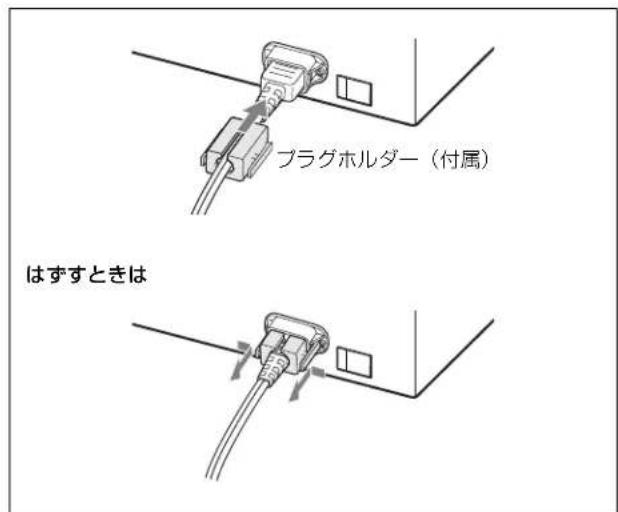

AC電源コードが外れないように、付属のコードクランプを使って下図のように固定します。

3 POWER（電源）スイッチ

スイッチの○側を押すと電源が入り、前面のPOWERランプが点灯します。電源が入ると、スロットに装着されているバッテリーパックの充電を開始します。

充電する

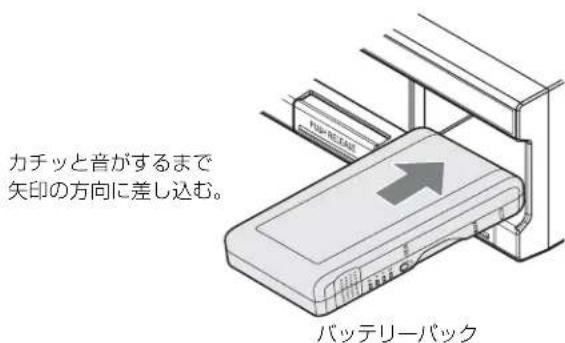

1 付属のAC電源コードを～ACIN端子に接続し、他端を電源コンセントに接続します。 2 POWERスイッチの○側を押して電源を入れます。 3 バッテリーパックを取り付けます。

充電バッテリーパックを下の向きに取り付けます。4つのスロットに取り付けると、4本のバッテリーパックを同時に充電できます。

スロットの狭いバッテリーパックを装着するときは、スロットの中央とバッテリーパックの中央を合わせて差し込みます。

充電中は、充電量に応じて充電インジケーターが点滅します。バッテリーパックを装着したスロット上部の充電インジケーターが緑色に点灯すれば、充電完了です。

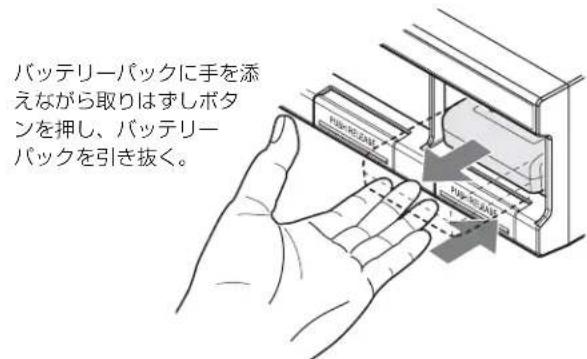

充電を終了したら

バッテリーパックを取り外し、POWERスイッチの○側を押して電源を切ります。

充電時間について

完全に放電したバッテリーパックの充電に要する時間は、以下のとおりです（気温25℃で充電する場合）。

バ ottレーバ ottk √ フル充電	ま这份所要時間
BP-GL65A 约155分
BP-GL95A 约145分
BP-FLX75 约110分

上記の充電時間は、バッテリーパック4本を同時に充電した場合です。

充電インジケーターについて

充電中のバッテリーパックの状態を、以下のように表示します。

インジ爱你の状態 充電状態
オレンジに点滅 充電中（充電量 80%未満）
緑色に点滅 充電中（充電量 80%以上 100%未満）
緑色に点灯	充電完了
インジ爱你がオレンジ 色と緑色に交互に点減	（充電中に異常を検出いたします）（下記） を参照）

充電中に異常を検出すると

下記の異常が検出された場合、充電インジケーターがオレンジ色と緑色に交互に点滅し、バッテリー保護のため充電を中止します。

・充電開始後、バッテリー充電用DC出力電圧が規定以下になった場合 ・充電開始後、バッテリー充電用DC出力電圧が規定以上になった場合 ・充電開始後、規定時間内（2時間）にバッテリーの電圧が規定の電圧に達しなかった場合

異常が検出された場合、バッテリーパックの不良が考えられます。

また、充電が停止された場合も、同時にすべての充電インジケーターがオレンジ色と緑色に交互に点滅します。

充電インジケーターは、POWERスイッチの○側を押すか、AC電源コードを抜くか、バッテリーパックを取り外すまで点滅し続けます。

注意

本機の性能は、当社製リチウムイオン電池に対して保証されます。

主な仕様

一般

電源電圧 AC100V、50/60Hz

消費電力 480VA

本機は「高調波電流規格 JISC61000-3-2 適合品」です。

仕様は、改良のため予告なく変更することがありますので、ご了承ください。

お使いになる前に、必ず動作確認を行ってください。故障その他に伴う業務上の機会損失等は、保証期間中および保証期間経過後にかかわらず、補償はいたしかねますので、ご了承ください。

このマニュアルに記載されている事項の著作権は当社にあり、説明内容は機器購入者の使用を目的としています。従って、当社の許可なく無断で複写したり、説明内容（操作、保守等）と異なる目的で本マニュアルを使用することを禁止します。
