使用説明書 AC-DN1 SONY

電気製品は、安全のための注意事項を守らないと、火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

OPERATION MANUAL

ソニー製品は安全に十分配慮して設計されています。しかし、電気製品はすべて、まちがった使いかたをすると、火災や感電などにより人身事故になることがあり危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

2 (J)～4 (J) ページの注意事項をよくお読みください。

定期点検を実施する

長期間安全に使用していただくために、定期点検を実施することをおすすめします。点検の内容や費用については、ソニーのサービス担当者または営業担当者にご相談ください。

故障したら使用を中止する

ソニーのサービス担当者、または営業担当者にご相談ください。

万一、異常が起きたら

  • 異常な音、におい、煙が出たら
  • 落下させたら

SONY AC-DN1 - 万一、異常が起きたら - 1

①AC電源接続コードや DC接続コードを抜く。

②ソニーのサービス担当者、または営業担当者に修理を依頼する。

炎が出たら

SONY AC-DN1 - 万一、異常が起きたら - 2

すぐにAC電源接続コードやDC接続コードを抜き、消火する。

警告表示の意味

このオペレーションマニュアルでは、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

警告

この表示の注意事項を守らないと、火災・感電などにより死亡や大けがなど人身事故の原因となります。

注意

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。

注意を促す記号

SONY AC-DN1 - 注意を促す記号 - 1
火災

SONY AC-DN1 - 注意を促す記号 - 2
感電

行為を禁止する記号

SONY AC-DN1 - 行為を禁止する記号 - 1
禁止

SONY AC-DN1 - 行為を禁止する記号 - 2
分解禁止

行為を指示する記号

SONY AC-DN1 - 行為を指示する記号 - 1
指示

SONY AC-DN1 - 行為を指示する記号 - 2
アース線を 接続せよ

目次

警告 2 (J)

注意 4 (J)

概要 5 (J)

各部の名称と働き 6 (J)

接続 8 (J)

接続できる機器 8

電源コードの接続 9

デジタルベータカムカムコーダーへの取り付け ......10

ベータカムSPカムコーダーへの取り付け 1

充電のしかた 12 (J)

主な仕様 14 (J)

SONY AC-DN1 - 目次 - 1
分解禁式

分解しない、改造しない

電源部を分解したり、改造したりすると、感電の原因となります。

SONY AC-DN1 - 目次 - 2
禁止

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となります。

万一、水や異物が入ったときは、すぐに電源を切り、AC電源コードや接続コードを抜いて、ソニーのサービス担当者または営業担当者にご相談ください。

SONY AC-DN1 - 目次 - 3
禁止

AC電源コードやDC電源接続コードを傷つけない

AC電源コードやDC電源接続コードを傷つけると、火災や感電の原因となります。

  • コードを加工したり、傷つけたりしない。
  • 重いものをのせたり、引っ張ったりしない。
  • 熱器 具に近づけたり、加熱したりしない。
  • コードを抜くときは、必ずプラグを持って抜く。

万一、コードが傷んだら、ソニーのサービス担当者に交換をご依頼ください。

SONY AC-DN1 - 目次 - 4
禁止

油煙、湯気、湿気、ほこりの多い場所では設置・使用しない

上記のような場所で設置・使用すると、火災や感電の原因となります。

SONY AC-DN1 - 目次 - 5
禁止

直射日光のあたるところでは使用しない

本機が発熱し、火災の原因となります。

SONY AC-DN1 - 目次 - 6
禁止

本機を複数個取り付けて使用しない

本機を複数個取り付けて使用すると発熱し、火災の原因となります。

SONY AC-DN1 - 目次 - 7

指定のバッテリーパックを使用する

このマニュアルに記されているバッテリーパックをお使いください。指定以外のバッテリーパックを使用すると、火災の原因となります。

SONY AC-DN1 - 目次 - 8

表示された電源電圧で使用する

機器に表示されたものと異なる電源電圧で使用すると、火災や感電の原因となります。

SONY AC-DN1 - 目次 - 9

AC INコネクターの角度の変更はサービス担当者に依頼する

AC INコネクターの角度を変更するために外装をはずすと、感電の原因となります。

SONY AC-DN1 - 目次 - 10
指示

定格出力を越えないよう、接続する機器の消費電力を確認する

出力電力を越えて使用すると高温になり、故障の原因となることがあります。

SONY AC-DN1 - 目次 - 11
指示

付属の電源コードを使用する

付属以外の電源コードを使用すると、火災や感電の原因となります。

SONY AC-DN1 - 目次 - 12
アース線を 接続せよ

安全アースを接続する

安全アースを接続しないと、感電の原因となることがあります。次の方法でアースを接続してください。

- 電源コンセントが3極の場合

付属の電源コードを使用することで安全アースが接続されます。

- 電源コンセントが2極の場合

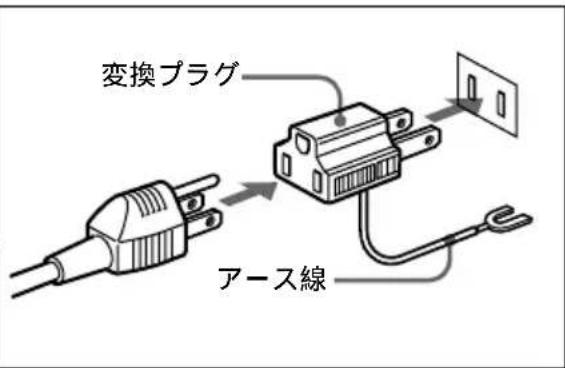

付属の3極 → 2極の変換 プラグを使用し、変換プラ グから出ている緑色の アース線を建物に備えられ ているアース端子に接続し てください。

安全アースを取り付けること

SONY AC-DN1 - 目次 - 13

text_image 変換プラグ アース線

ができない場合は、ソニーのサービス担当者にご相談ください。

SONY AC-DN1 - 目次 - 14
指示

機器への取り付けを正しく行う

本機をカムコーダーなどに取り付けるときは、オペレーションマニュアルをよく読んだうえ、確実に取り付けてください。取り付け方法を誤ると本機が落下し、けがの原因となることがあります。

概要

AC-DN1は、ソニーのベータカムカムコーダーなどポータブル機器に接続するACアダプター兼簡易バッテリーチャージャーです。

本機の主な特長は次のとおりです。

最大出力38WまでのDC電力供給

リチウムイオンバッテリーパックBP-L60A/L90Aを使用できる機器へは、最大出力38Wの電力を供給します。

ニカドバッテリーパックNP-1B/1A、NP-90A/90を使用でき、最大入力電圧が17 Vまでの機器へは最大16.8 V、2.26 Aの電源を供給できます。

約85%の簡易充電機能

別売りのバッテリーアダプターBKW-L601/2を使ってリチウムイオンバッテリーパック BP-L60A/L-90を取り付け、約85%の簡易充電を行うことができます。

ご注意

バッテリーパックをAC-DN1に取り付けたままでカムコーダー等を使用すると、定格出力をオーバーし、発熱の原因になることがあります。電源を供給しながら同時に充電をしないでください。

バッテリーバックアップ機能

充電済みのリチウムバッテリーパックBP-L60A/ L90Aを取り付けた状態で誤ってACアダプターのコードを抜いた場合、バッテリー電源に切り換わり、接続した機器の動作を保持します。

AC INコネクターの90度回転

AC INコネクターの角度を90度回転できるため、ACコードの引き出しを無理なく行うことができます。

ご注意

AC IN コネクターの角度の変更は、ソニーのサービス担当者にご依頼ください。

SONY AC-DN1 - ご注意 - 1

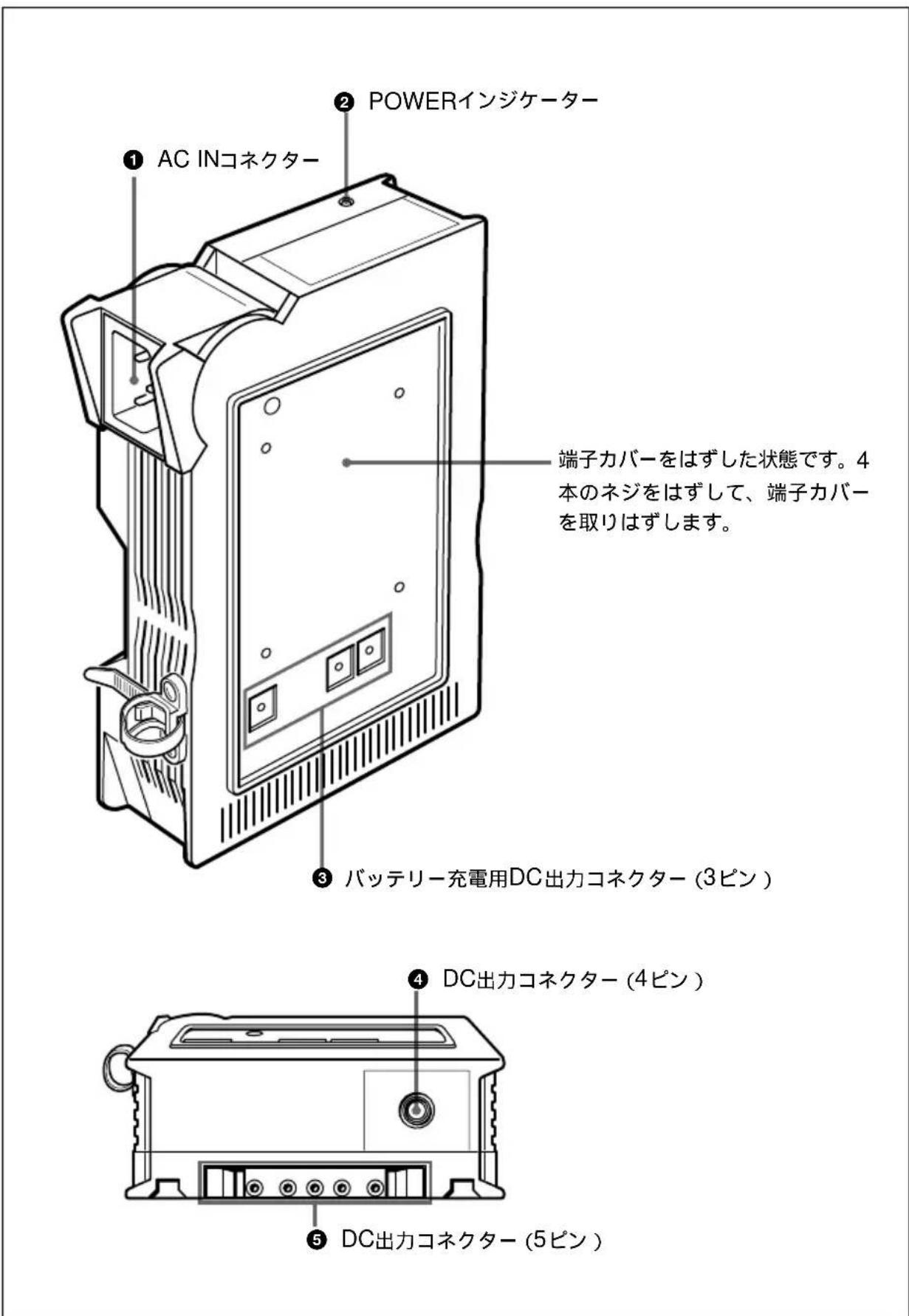

text_image ① AC INコネクター ② POWERインジケーター 端子カバーをはずした状態です。4本のネジをはずして、端子カバーを取りはずします。 ③ バッテリー充電用DC出力コネクター (3ピン) ④ DC出力コネクター (4ピン) ⑤ DC出力コネクター (5ピン)

① AC INコネクター

別売りの電源コードでAC電源に接続します。AC INコネクターの角度は、ACコードを引き出す方向に応じて90度回転させることができます。

ご注意

AC INコネクターの角度の変更は、ソニーのサービス担当者にご依頼ください。

② POWERインジケーター

電源が入るとPOWERインジケーターが点灯します。

バッテリーパックによるバックアップ 時には 点灯しません。

③バッテリー充電用 DC 出力コネクター (3ピン)

バッテリーアダプターBKW-L601/2を取り付け、リチウムイオンバッテリーパックBP-L60A/L90Aを充電するとき、電源を供給します。左端のピンは、バッテリーセンサーです。誤ってリチウムイオンバッテリー以外を充電しようとした場合、センサーが働き通電しません。

④ DC出力コネクター（4ピン）

付属のDCコードを使って、カムコーダー以外のポータブル機器へ電源を供給します。

コネクターの極性は、外側がプラス（+）、内側がマイナス（-）です。

⑤ DC出力コネクター（5ピン）

DVW-700/ DNW-7などのデジタルベータカムカムコーダー、ポータブルエディター、フィールドエディターなどにダイレクトに接続し、DC電源を供給します。

BVW-300/ BVW-400などのベータカムSPカムコーダーに接続する場合は、別売りのバッテリーアダプター BKW-L601または BKW-L601/2を使って取り付け、DC電源を供給します。

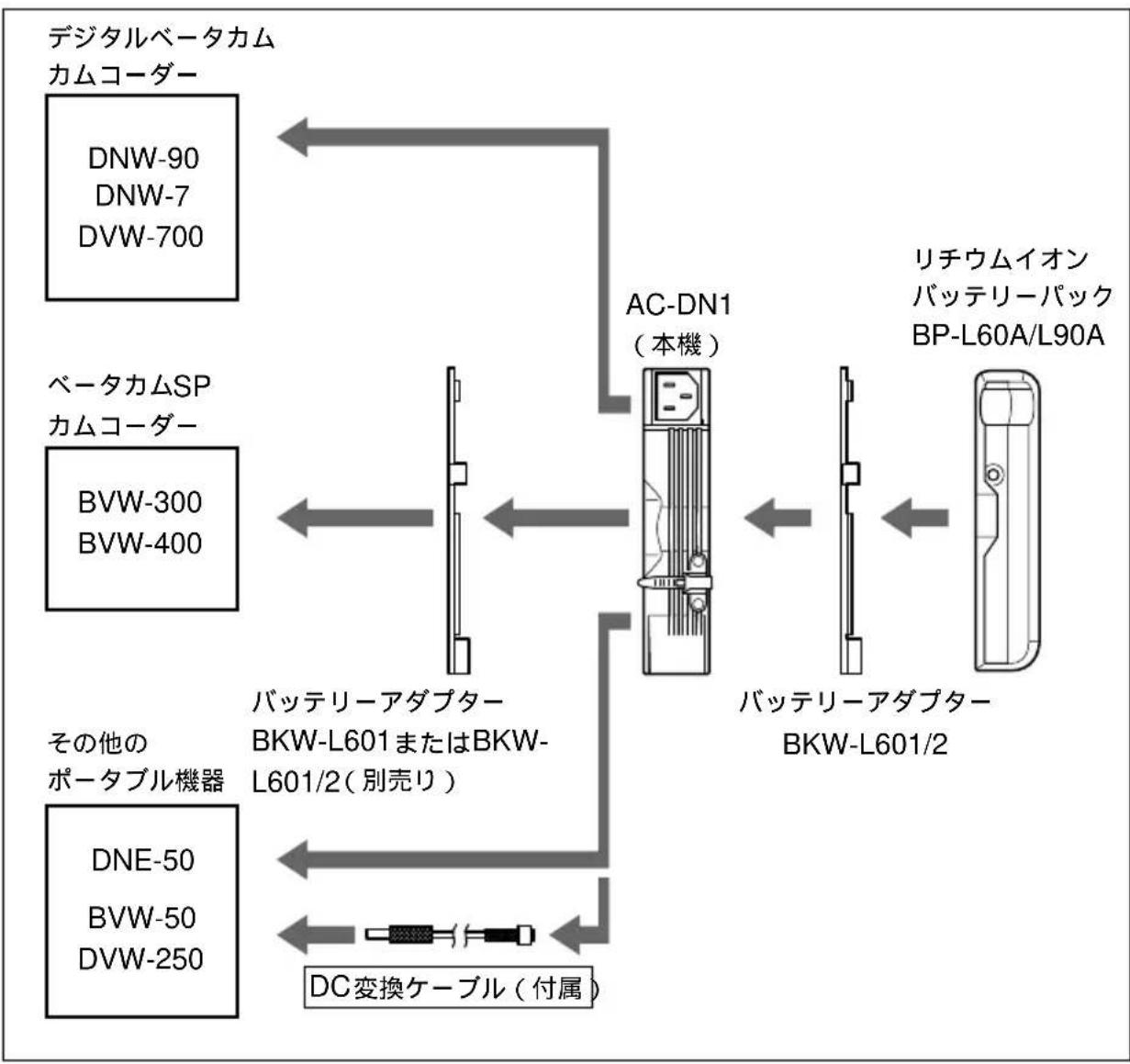

接続できる機器

SONY AC-DN1 - 接続できる機器 - 1

ご注意

  • AC-DN1にリチウムイオンバッテリーBP-L60A/L90Aを取り付けるときは、必ずバッテリーアダプターBKW-L601/2を使用してください。BKW-L601を使って取り付けることはできません。
  • ベータカムSPカムコーダーにAC-DN1を取り付ける場合は、別売りのBKW-L601/2を追加購入してください。

電源コードの接続

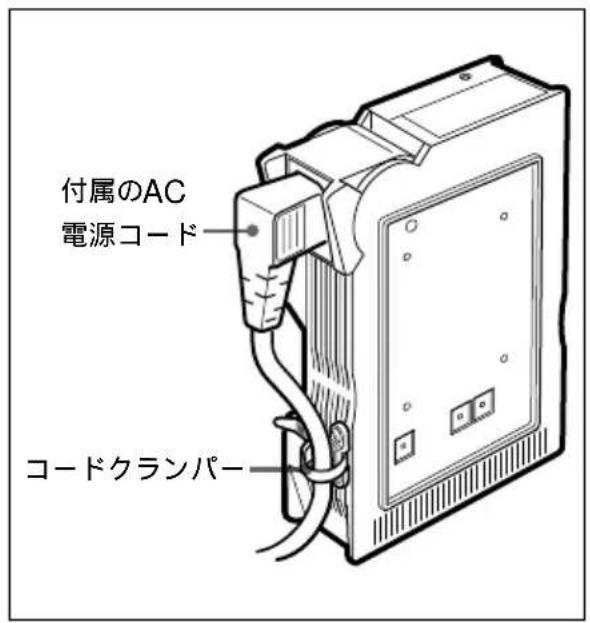

付属のAC電源コード（アングルタイプ）または別売りの電源コード（ストレートタイプ）を接続し、下図のようにコードをクランパーで固定してください。カムコーダーで使用する場合は、別売りの電源コード（ストレートタイプ）をおすすめします。

SONY AC-DN1 - 電源コードの接続 - 1

text_image 付属のAC 電源コード コードクランパー

コードクランパーの使いかた

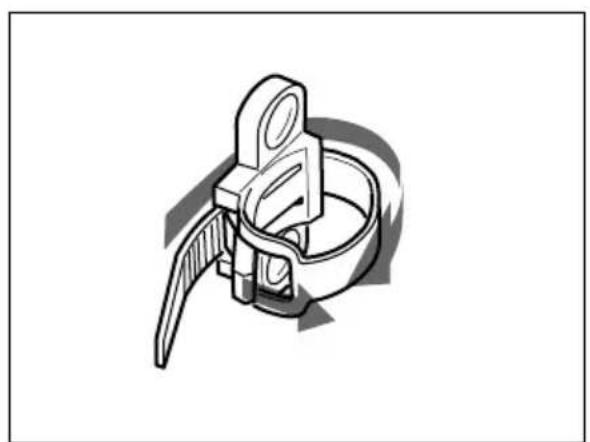

1 つまみ部分を上に上げて、クランパーをゆるめる（または外す）。

SONY AC-DN1 - 電源コードの接続 - 2

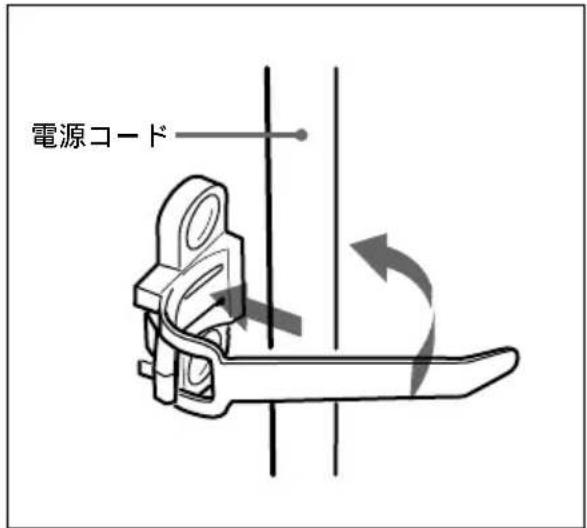

2 AC-DN1に電源コードを接 続し、クラン パーに絡ませる。

SONY AC-DN1 - 電源コードの接続 - 3

text_image 電源コード

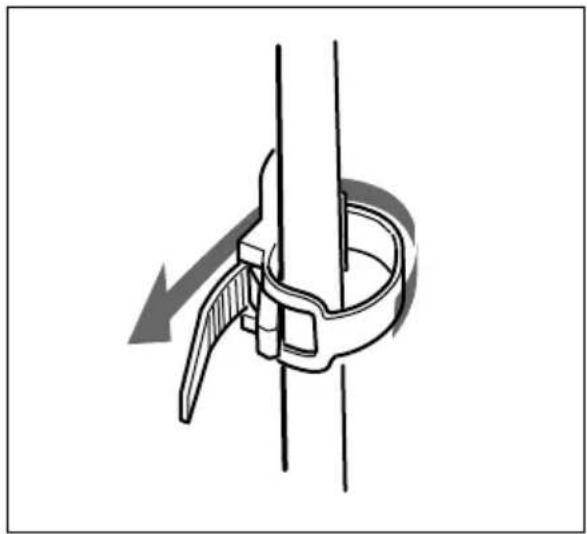

3 矢印の方向にクランパーを押して、コードを固定する。

SONY AC-DN1 - 電源コードの接続 - 4

デジタルベータカムカムコーダーへの取り付け

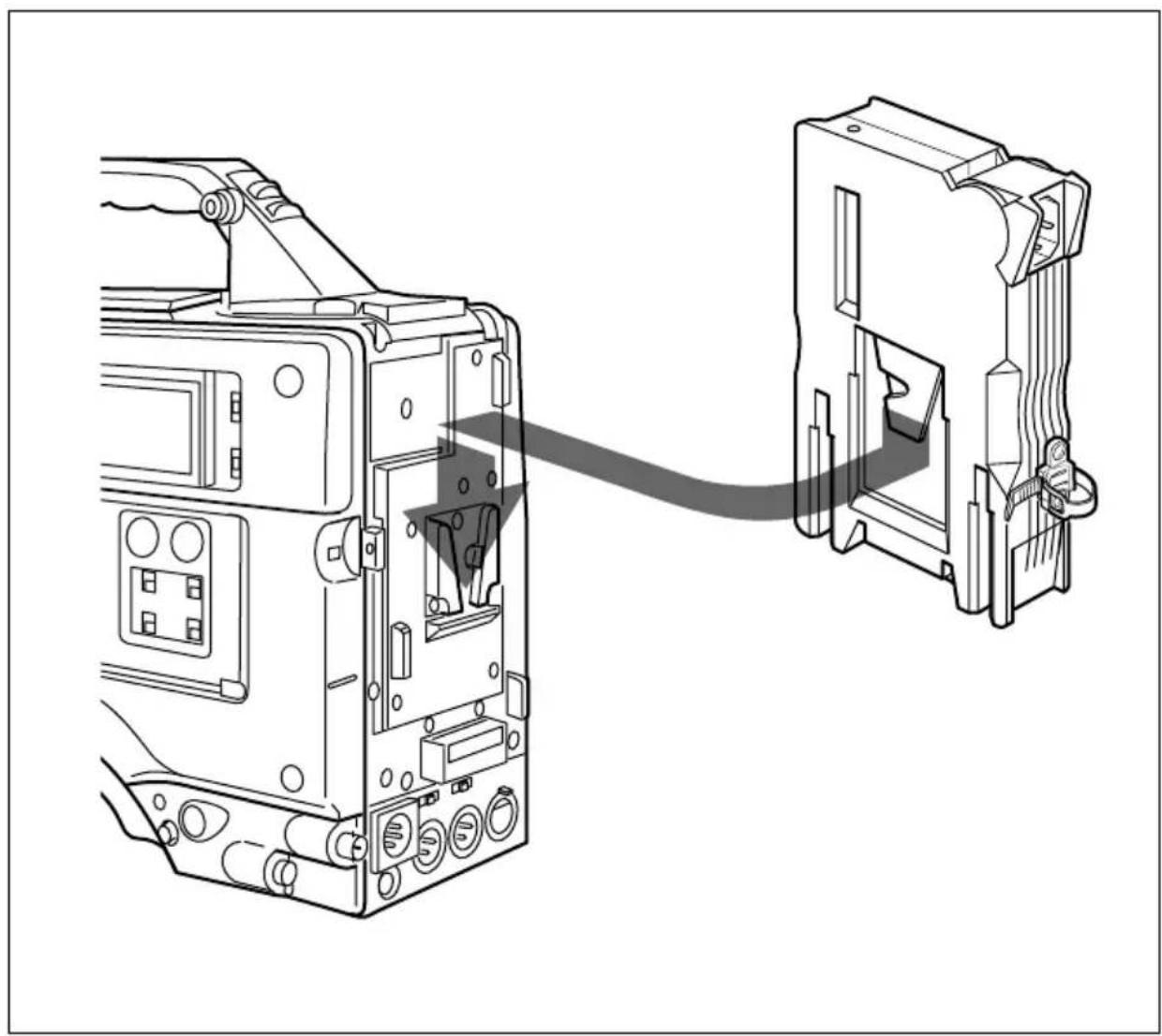

下図のように取り付けると、DVW-7などと本機（AC-DN1）のバッテリーコネクター同士が接続されます。

SONY AC-DN1 - デジタルベータカムカムコーダーへの取り付け - 1

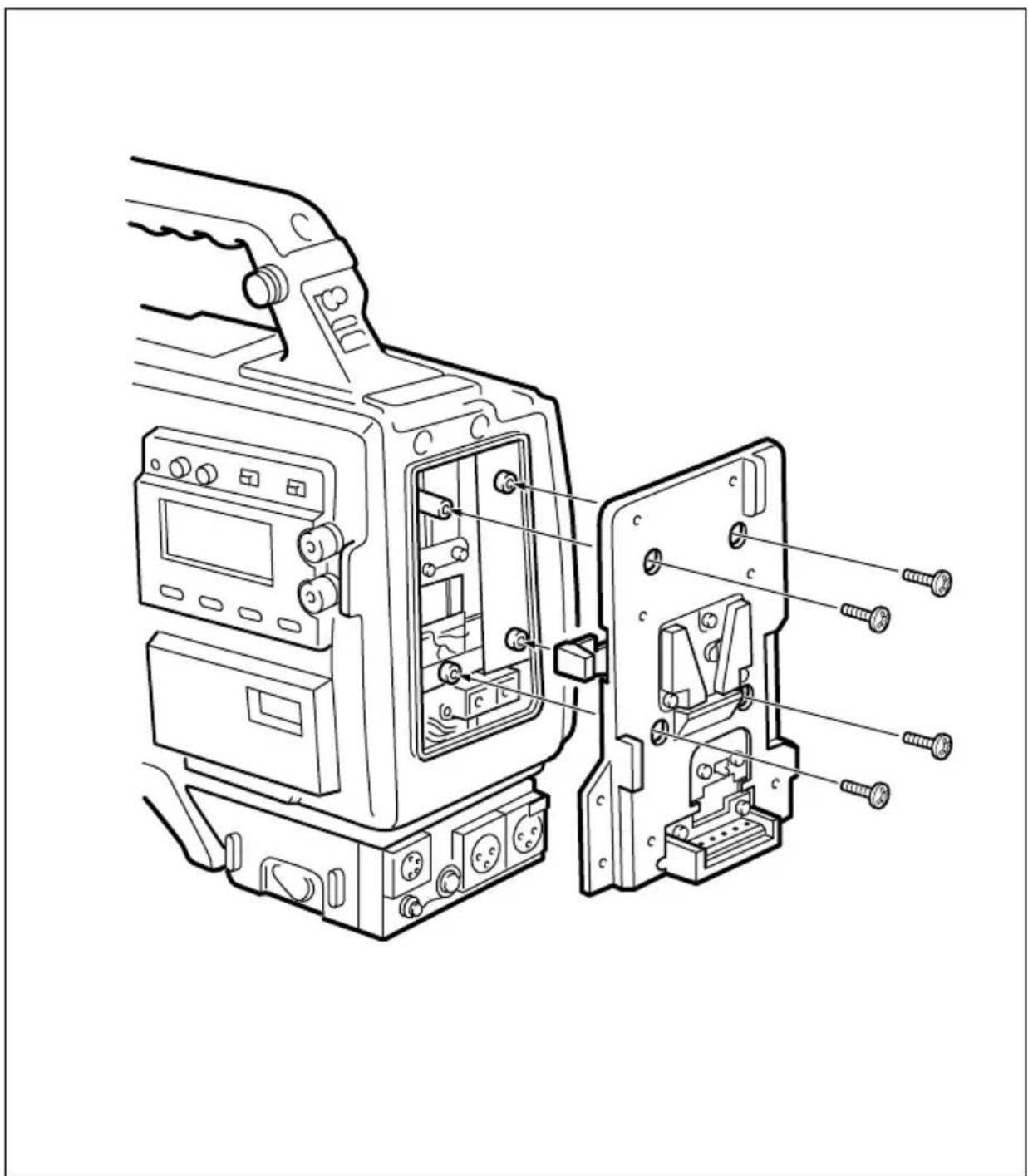

別売りのバッテリーアダプターBKW-L601またはBKW-L601/2を下図のように取り付け、「デジタルベータカムカムコーダーへの取り付け」（前ページ）と同様に取り付けます。

◆ ベータカムSPカムコーダーからバッテリーケースを取り外す手順については、BKW-L601またはBKW-L601/2のマニュアルをご覧ください。

SONY AC-DN1 - デジタルベータカムカムコーダーへの取り付け - 2

バッテリーアダプターBKW-L601/2を使って、リチウムイオンバッテリーパックBP-L60A/L90Aを下図のように取り付けます。

リチウムイオンバッテリーパックBP-L60A/L90Aの取り付けかた

1 端子カバーが取り付けられている場合は、端子カバーを外す。

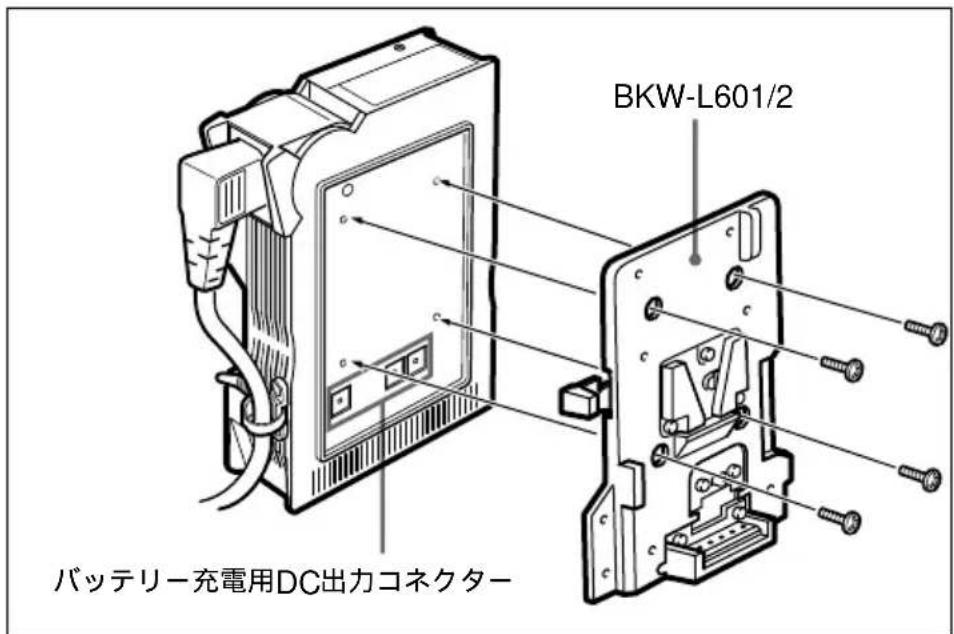

2 バッテリーアダプターBKW-L601/2を取り付ける。

SONY AC-DN1 - デジタルベータカムカムコーダーへの取り付け - 3

text_image BKW-L601/2 バッテリー充電用DC出力コネクター

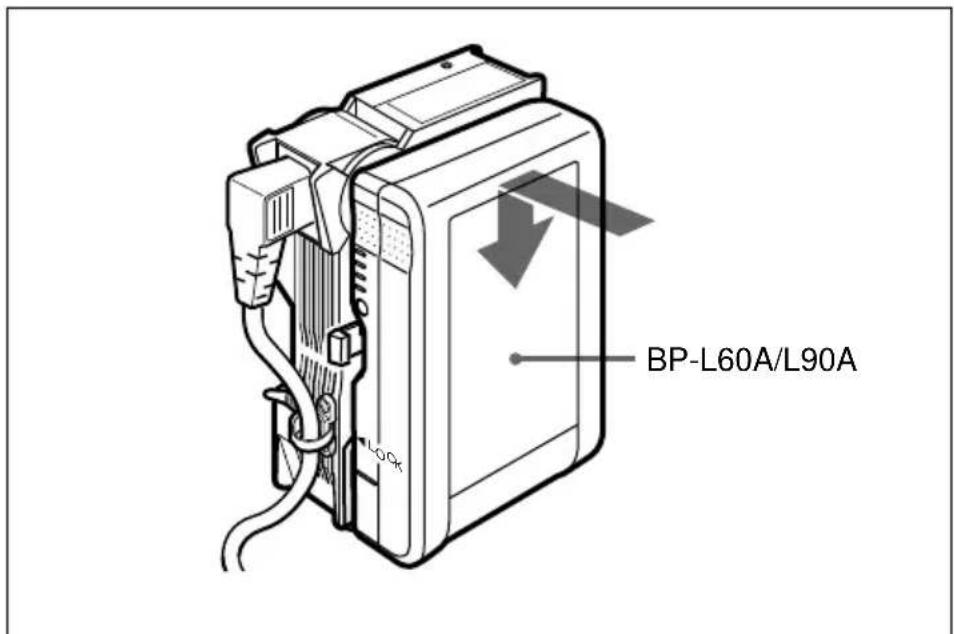

3 リチウムイオンバッテリーパックBP-L60A/L90Aを取り付ける。

SONY AC-DN1 - デジタルベータカムカムコーダーへの取り付け - 4

text_image BP-L60A/L90A

操作手順

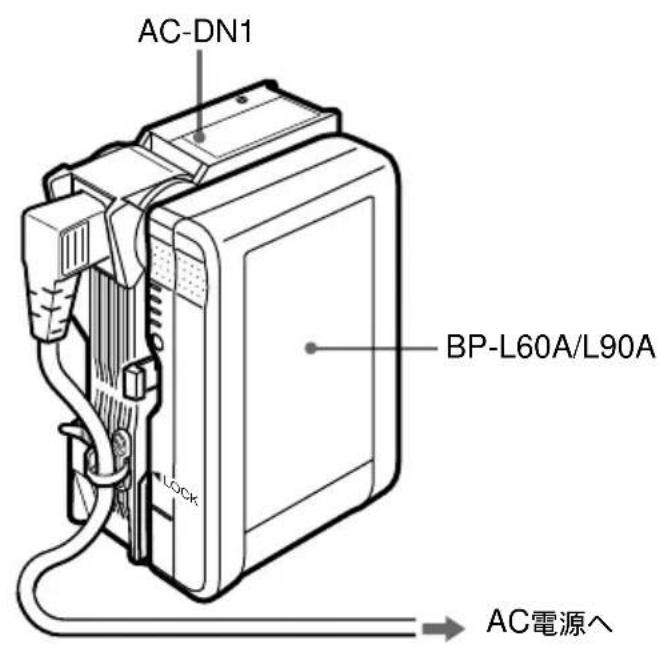

本機に接続した電源コードをAC電源に接続します。約85%の充電までにBP-L60Aで約4時間、BP-L90Aで約6時間かかります（気温が25℃の場合）。

ご注意

- 本機で行う充電は、簡易充電です。バッテリーの充電インジケーターがフル点灯しても、本機で充電した場合は約5％の充電状態になっています。

- 充電量の確認はバッテリーをAC-DN1からはずしてから行ってください。バッテリーをAC-DN1に取り付けた状態では、バッテリーの充電インジケーターは充電量を正確に表示しません。

- AC-DN1をビデオカメラ等に接続し、電源を供給しながら同時にバッテリーの充電を行うことはできません。電源を供給しながら充電を行うと、AC-DN1の定格出力がオーバーして発熱したり、ビデオカメラ等の動作に影響を与えることがあります。

SONY AC-DN1 - ご注意 - 1

text_image AC-DN1 BP-L60A/L90A AC電源へ

一般

電源電圧 AC 100 V、

50/60 Hz

消費電力 75VA以下

動作温度 0°C\~40°C

質量 約660 g

更することがありますが、ご了承ください。

入出力

入力電力（AC） 75VA以下

(定格出力時)

定格出力電力（DC）

38 W

出力電圧（DC） 16.8 V

出力電流（DC） 2.26 A（定格出力時）

出力端子（DC） 5ピン端子 16.8 V

4ピン端子 16.8 V

充電端子（DC） 3ピン端子 16.5 V、2.2A

付属品

DCコード(1)

オペレーションマニュアル（1）

メンテナンスマニュアル（1）

AC電源コード（アングルタイプ）（1）

端子カバー（1）

変換プラグ（1）

WARNING

To prevent fire or shock hazard, do not expose the unit to rain or moisture.
