Type de produit	Chargeur de batterie / Adaptateur secteur
Marque	Sony
Modèle	AC-DN1
Dimensions (L × H × P)	112 × 169 × 38 mm
Poids	660 g
Alimentation d'entrée (CA)	100-240 V, 50/60 Hz, 0,9 A max
Puissance nominale (CC)	38 W
Tension de sortie (CC)	16,8 V
Courant de sortie (CC)	2,26 A
Connecteurs de sortie	3 broches (charge pile), 4 broches, 5 broches
Connecteur d'entrée CA	Pivotable jusqu'à 90°
Fonctions principales	Alimentation CC jusqu'à 38 W, charge de batterie lithium-ion (BP-L60A/L90A) jusqu'à 85 % en 4 h (BP-L60A) ou 6 h (BP-L90A), alimentation de secours via batterie
Température de fonctionnement	0 °C à 40 °C
Piles compatibles	Lithium-ion BP-L60A/L90A (via adaptateur BKW-L601/2 optionnel)
Accessoires fournis	Cordon CC, cordon secteur coudé, cache connecteur, mode d'emploi, manuel d'entretien
Sécurité	Mise à la terre obligatoire ; ne pas exposer à la pluie ou à l'humidité ; débrancher en cas de défaut
Normes	CE, EN60950, EN55103-1, EN55103-2

FOIRE AUX QUESTIONS - AC-DN1 SONY

Quels types de batteries puis-je charger avec le Sony AC-DN1 ?

Le AC-DN1 peut charger les accumulateurs lithium-ion BP-L60A/L90A en utilisant l'adaptateur de pile en option BKW-L601/2. Il ne peut pas charger d'autres types de batteries.

Comment fixer le AC-DN1 à un camescope Betacam ?

Fixez directement le AC-DN1 aux camescopes numériques Betacam (ex. DVW-700P) via le connecteur 5 broches. Pour les camescopes SP Betacam (ex. BVW-300P), utilisez l'adaptateur de pile BKW-L601 ou BKW-L601/2 en option.

Quelle est la puissance maximale fournie par le AC-DN1 ?

Le AC-DN1 fournit une puissance maximale de 38 W en sortie CC (16,8 V, 2,26 A) pour alimenter des dispositifs portables.

Puis-je utiliser le AC-DN1 comme alimentation de secours ?

Oui, si une batterie lithium-ion chargée (BP-L60A/L90A) est connectée au AC-DN1, elle peut servir d'alimentation de secours en cas de coupure secteur. Le témoin d'alimentation ne s'allume pas dans ce mode.

Combien de temps faut-il pour charger une batterie BP-L60A ?

À température ambiante (25 °C), le AC-DN1 charge une batterie BP-L60A à 85 % de sa capacité en environ 4 heures, et une BP-L90A en environ 6 heures.

Puis-je charger une batterie tout en utilisant le camescope ?

Non, il est déconseillé de charger une batterie pendant que le AC-DN1 alimente un camescope ou un autre dispositif, car cela peut provoquer une surchauffe et endommager l'appareil.

Comment orienter le câble d'alimentation secteur ?

Le connecteur AC IN peut pivoter jusqu'à 90° pour faciliter l'orientation du cordon. Pour modifier l'angle, consultez un technicien Sony agréé.

Quels accessoires sont inclus avec le AC-DN1 ?

Les accessoires fournis sont : un cordon de raccordement CC, un cordon secteur de type coudé, un cache de connecteur, un mode d'emploi et un manuel d'entretien.

Le AC-DN1 est-il compatible avec les caméras autres que Betacam ?

Oui, le AC-DN1 peut alimenter d'autres dispositifs portables via le connecteur 4 broches, par exemple les éditeurs DNE-50 ou les enregistreurs BVW-50P. Utilisez le cordon CC fourni.

Que faire si le témoin d'alimentation ne s'allume pas ?

Vérifiez que le cordon secteur est correctement branché et que la prise est alimentée. Si vous utilisez l'alimentation de secours via batterie, le témoin ne s'allume pas intentionnellement. En cas de problème, contactez un technicien qualifié.

MODE D'EMPLOI AC-DN1 SONY

Dimensions 112 · 169 · 38 mm

(4^1/2·6^3/4·1^1/_2inches)

(w/h/d)

Input/output

Current input (AC)

0.9 A or less (on

regulation)

Afin d'éviter tout risque d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien l'appareil qu'à un technicien qualifié.

AVERTISSEMENT CET APPAREIL DOIT ÊTRE RELIÉ À LA TERRE.

ATTENTION

Cet appareil est dépourvu d'interrupteur d'alimentation. A son installation, incorporer un dispositif déconnecteur facilement accessible au câblage fixe, ou raccorder le cordon de raccordement secteur à une prise murale facilement accessible proche de l'appareil. En cas de défaillance pendant le fonctionnement de l'appareil, opérer le dispositif déconnecteur pour mettre hors tension, ou débrancher les deux cordons de raccordement secteur (AC-DN1 et dispositif déconnecteur).

Pour les clients européens

Ce produit portant la marque CE est conforme à la fois à la Directive sur la compatibilité électromagnétique (EMC) (89/336/CEE) et à la Directive sur les basses tensions (73/23/CEE) émises par la Commission de la Communauté européenne.

La conformité à ces directives implique la conformité aux normes européennes suivantes:

• EN60950: Sécurité des produits
• EN55103-1: Interférences électromagnétiques (émission)
• EN55103-2: Sensibilité électromagnétique (immunité)
Ce produit est prévu pour être utilisé dans les environnements électromagnétiques suivants: E1 (résidentiel), E2 (commerciel et industrie légère), E3 (urbein extérieur) et E4 (environnement EMC contrôlé, ex. studio de télévision).

Table des matières

Vue générale .... 3 (F)

Emplacements et fonctions des pièces et des commandes .... 4 (F)

Connexions 6 (F)

Dispositifs connectables 6 (F)

Raccordement d'un cordon d'alimentation ..... 7 (F)

Fixation aux camescopes numériques Betacam.... 8 (F)

Fixation aux camescopes SP Betacam.... 9 (F)

Recharge des piles.... 10 (F)

Fiche technique 12 (F)

Vue générale

Le AC-DN1 fonctionne comme un adaptateur secteur et un chargeur de pile lorsque fixé à des dispositifs portables, tels que des camescopes numériques Betacam.

Le AC-DN1 comprend les fonctions suivantes:

Alimentation maximum de 38 W CC

Le AC-DN1 fournit un maximum de 38 W aux dispositifs utilisant l'accumulateur aux ions lithium BP-L60A/L90A et un maximum de 16,8 V, 2,26 A aux dispositifs utilisant l'accumulateur au Cadmium-Nickel NP-1B/1A ou NP-90A/90, avec un indice de tension maximum de 17 V.

Charge de pile avec rendement d'environ 85%

Le AC-DN1 peut être utilisé pour charger un accumulateur aux ions lithium BP-L60A/L90A, fixé par l'intermédiaire de l'adaptateur de pile BKW-L601/2 en option à environ 85% de sa capacité.

Remarque

Faire fonctionner un camescope ou un autre dispositif pendant la charge d'une pile avec le AC-DN1 peut provoquer une consommation excessive et surchauffer le AC-DN1. Ne jamais charger une pile quand le AC-DN1 sert à opérer un autre dispositif.

Soutien de pile

Si le cordon d'alimentation secteur est accidentellement débranché de la prise secteur, un accumulateur aux ions lithium BP-L60A/L90A chargé joint au AC-DN1 assure une alimentation de secours alternative au dispositif connecté.

Connecteur AC IN pivotable de 90°

Le connecteur AC IN est conçu pour être pivoté jusqu'à 90° afin de permettre une orientation pratique du cordon de raccordement secteur.

Remarque

Pour les informations sur le changement de l'angle du connecteur AC IN, prière de consulter le personnel d'entretien de Sony.

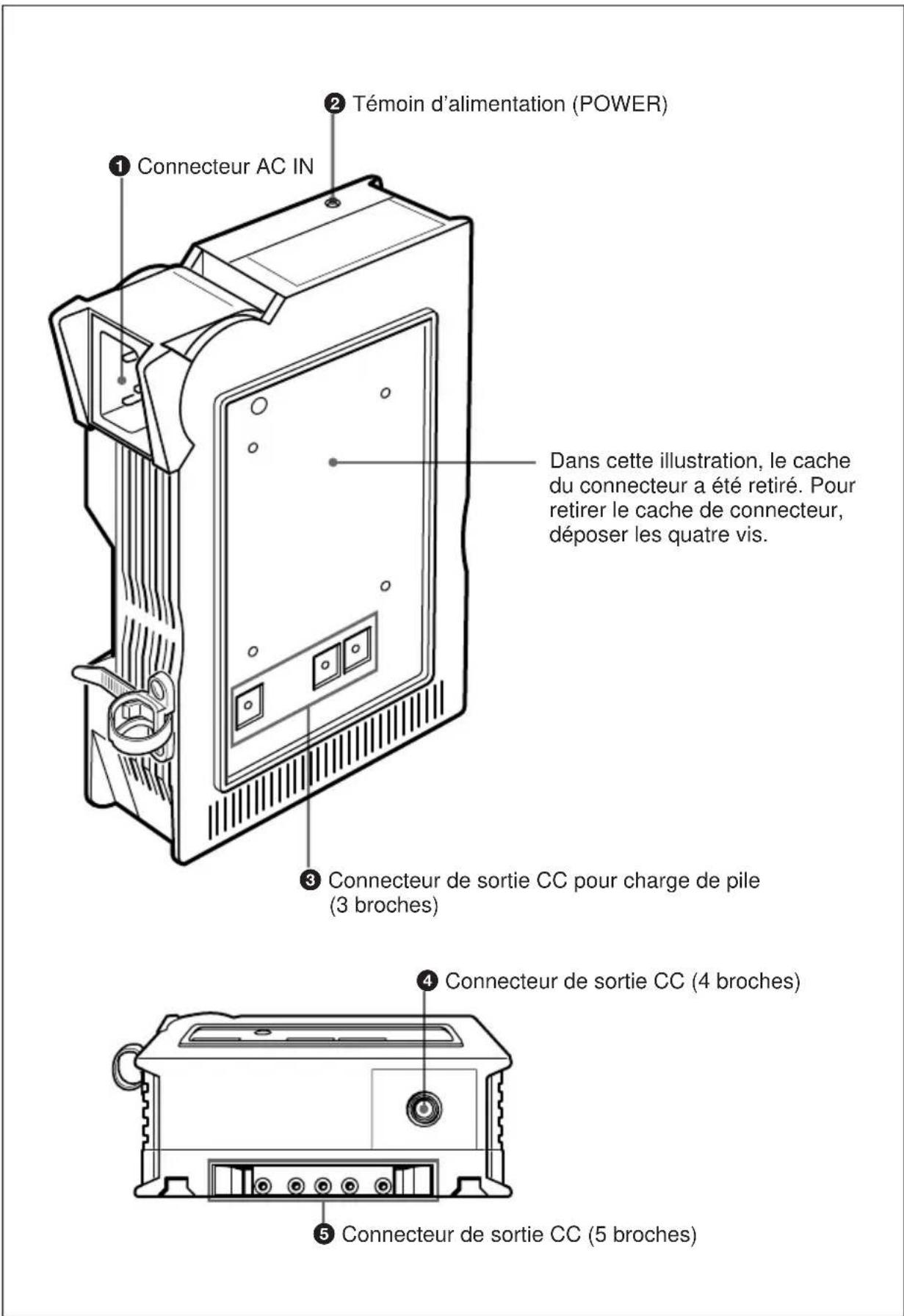

Emplacements et fonctions des pièces et des commandes

Témoin d'alimentation (POWER) Connecteur AC IN Dans cette illustration, le cache du connecteur a été retiré. Pour retirer le cache de connecteur, déposer les quatre vis. Connecteur de sortie CC pour charge de pile (3 broches) Connecteur de sortie CC (4 broches) Connecteur de sortie CC (5 broches)

① Connecteur AC IN

Connecte à une alimentation secteur par l'intermédiaire d'un cordon de raccordement secteur en option. Le connecteur AC IN peut être pivoté jusqu'à 90° pour obtenir l'orientation la plus pratique du cordon de raccordement secteur.

Remarque

Pour les détails sur la rotation du connecteur AC IN, prière de consulter le personnel d'entretien de Sony.

② Témoin d'alimentation (POWER)

S'allume lorsque l'alimentation est enclenchée. Cependant, il ne s'allume pas lorsque l'accumulateur aux ions lithium BP-L60A/L90A est utilisé comme alimentation de secours.

③ Connecteur de sortie CC pour charge de pile (3 broches)

Fournit l'alimentation pour la charge d'un accumulateur aux ions lithium BP-L60A/L90A, fixé par l'intermédiaire de l'adaptateur de pile BKW-L601/2 en option. La broche inférieure gauche est un capteur qui bloque le courant de charge lorsqu'un accumulateur autre qu'un accumulateur aux ions lithium est fixé par erreur.

④ Connecteur de sortie CC (4 broches)

Fournit l'alimentation CC par l'intermédiaire du cordon de raccordement CC fourni aux dispositifs portables à l'exception des camescopes. En ce qui concerne la polarité des broches du connecteur, l'extérieur est "plus" et l'intérieur "moins".

⑤ Connecteur de sortie CC (5 broches)

Fournit l'alimentation CC aux camescopes numériques Betacam, tels que le DVW-700P/DNW-7P, aux éditeurs portables et de terrain, connectés directement au AC-DN1. Lorsque le AC-DN1 est fixé à un camescope SP Betacam, tel que le BVW-300P/BVW-400P, par l'intermédiaire de l'adaptateur de pile BKW-L601 ou BKW-L601/2 en option, l'alimentation CC est fournie au camescope.

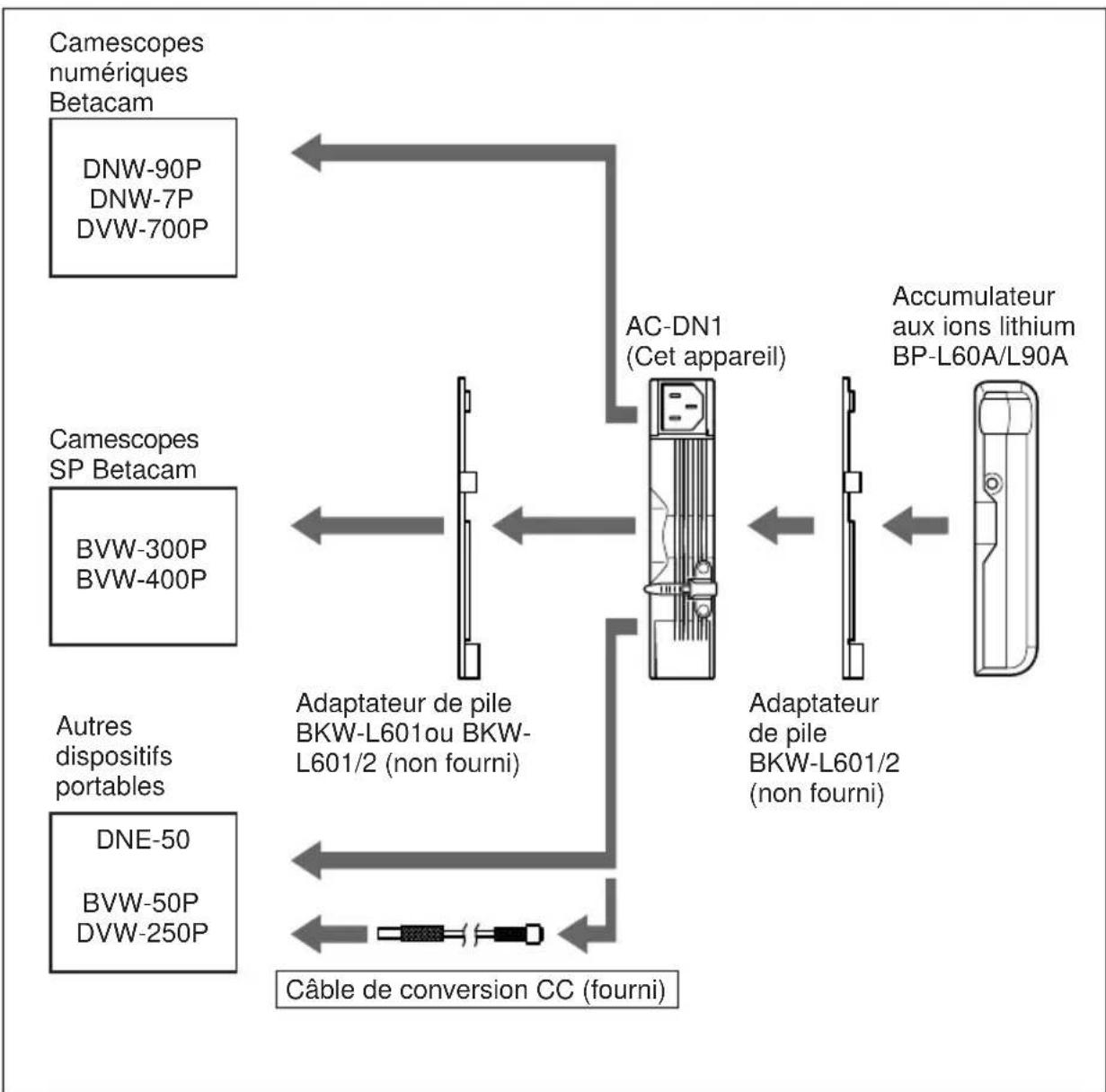

Dispositifs connectables

Remarques

• Utiliser l'adaptateur de pile BKW-L601/2 en option pour connecter un accumulateur aux ions lithium BP-L60A/L90A au AC-DN1. L'adaptateur de pile BKW-L601 ne peut pas être utilisé pour fixer l'accumulateur.
  • L'achat de l'adaptateur de pile BKW-L601/2 additionnel est requis pour fixer le AC-DN1 à un camescope SP Betacam.

Raccordement d'un cordon d'alimentation

Au raccordement du cordon d'alimentation secteur fourni (type angulaire) ou d'un cordon d'alimentation secteur en option (type droit) au AC-DN1, immobiliser le cordon avec une courroie comme indiqué ci-dessous.

Avec un camescope, l'emploi d'un cordon d'alimentation secteur droit en option est recommandé.

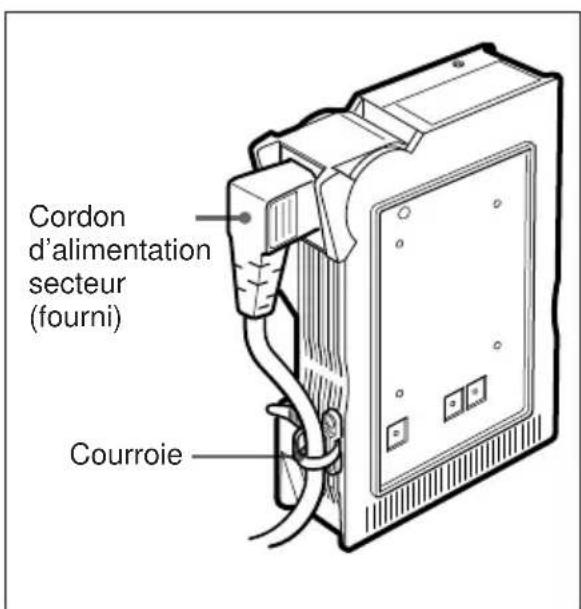

Cordon d'alimentation secteur (fourni) Courroie

Utilisation de la courroie

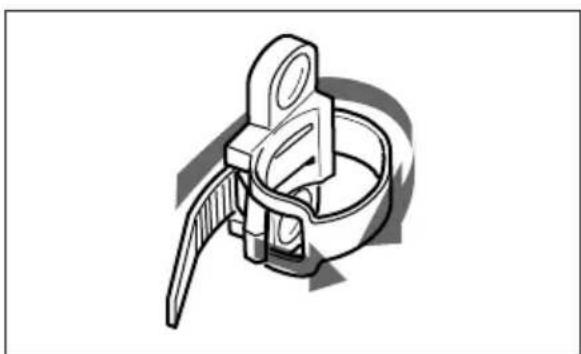

1 Repousser l'agrafe pour desserrer la courroie, ou retirer la courroie.

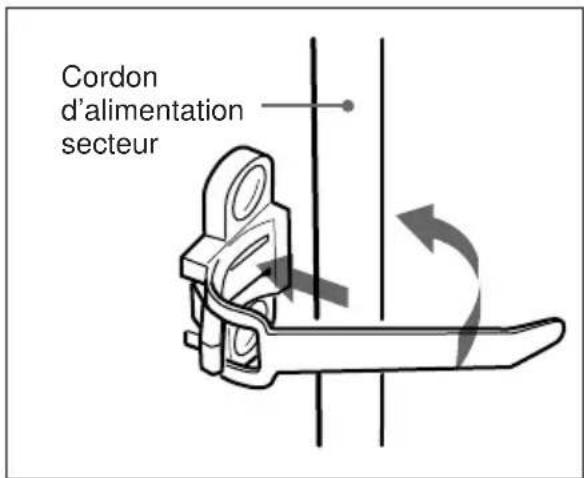

2 Raccorder le cordon d'alimentation secteur et l'entourer de la courroie.

Cordon d'alimentation secteur

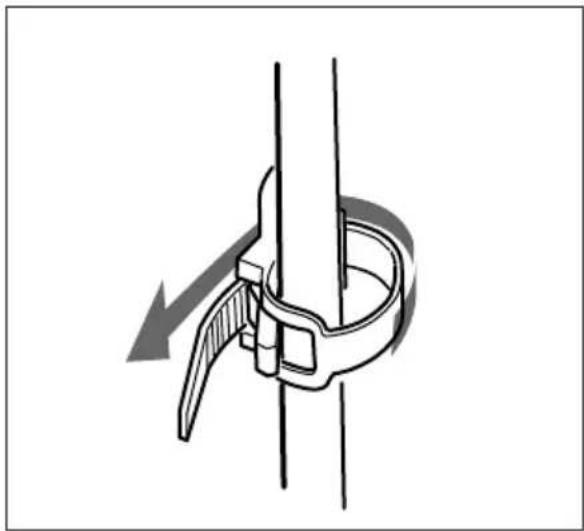

3 Passer la courroie dans la boucle er la tirer dans le sens de la flèche jusqu'à ce que le cordon soit bien immobilisé.

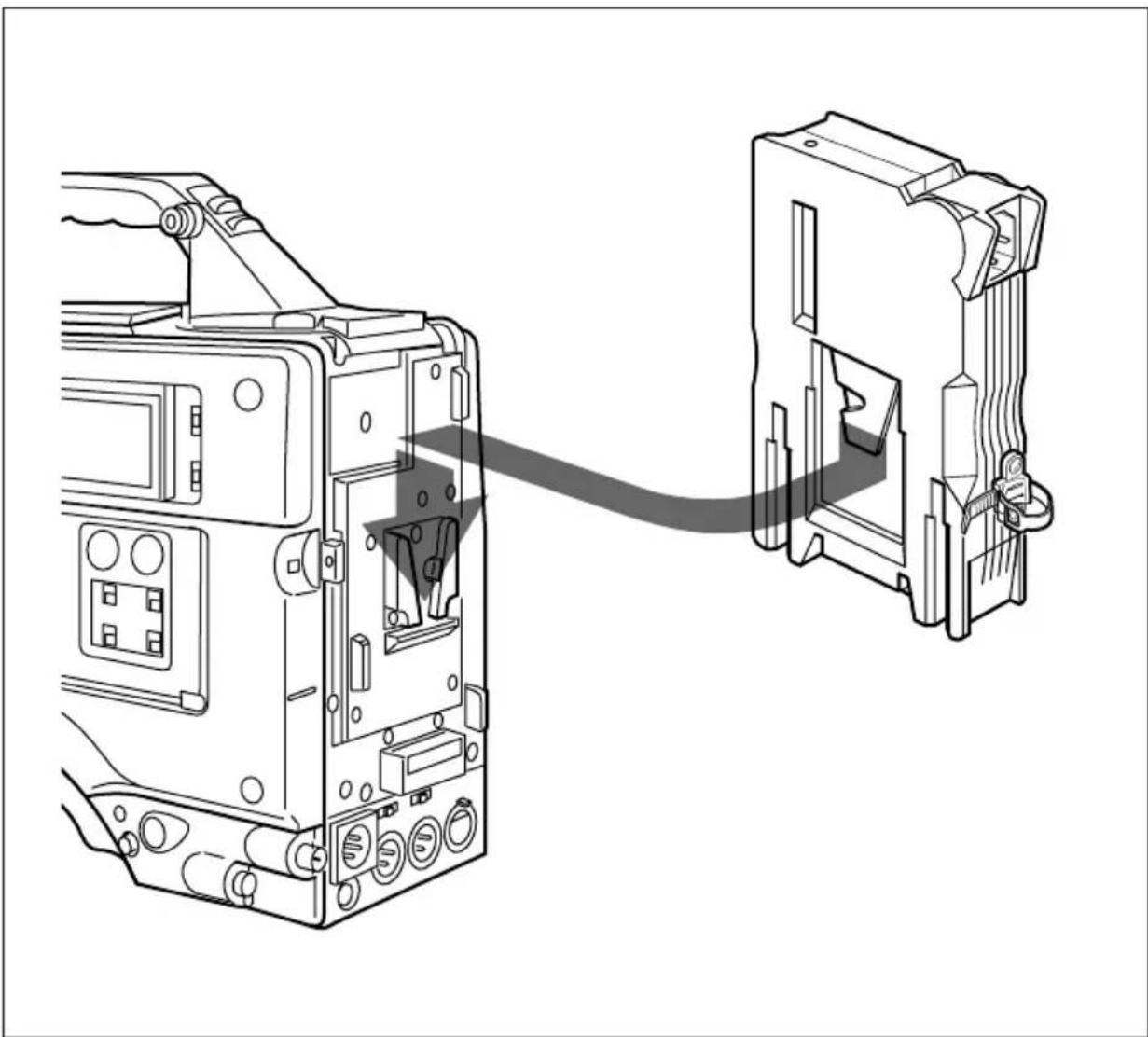

Fixation aux camescopes numériques Betacam

En fixant le AC-DN1 aux dispositifs de la manière indiquée dans l'illustration ci-dessous, les connecteurs de pile du AC-DN1 et le dispositif respectif (DVW-7P, etc.) sont réunis.

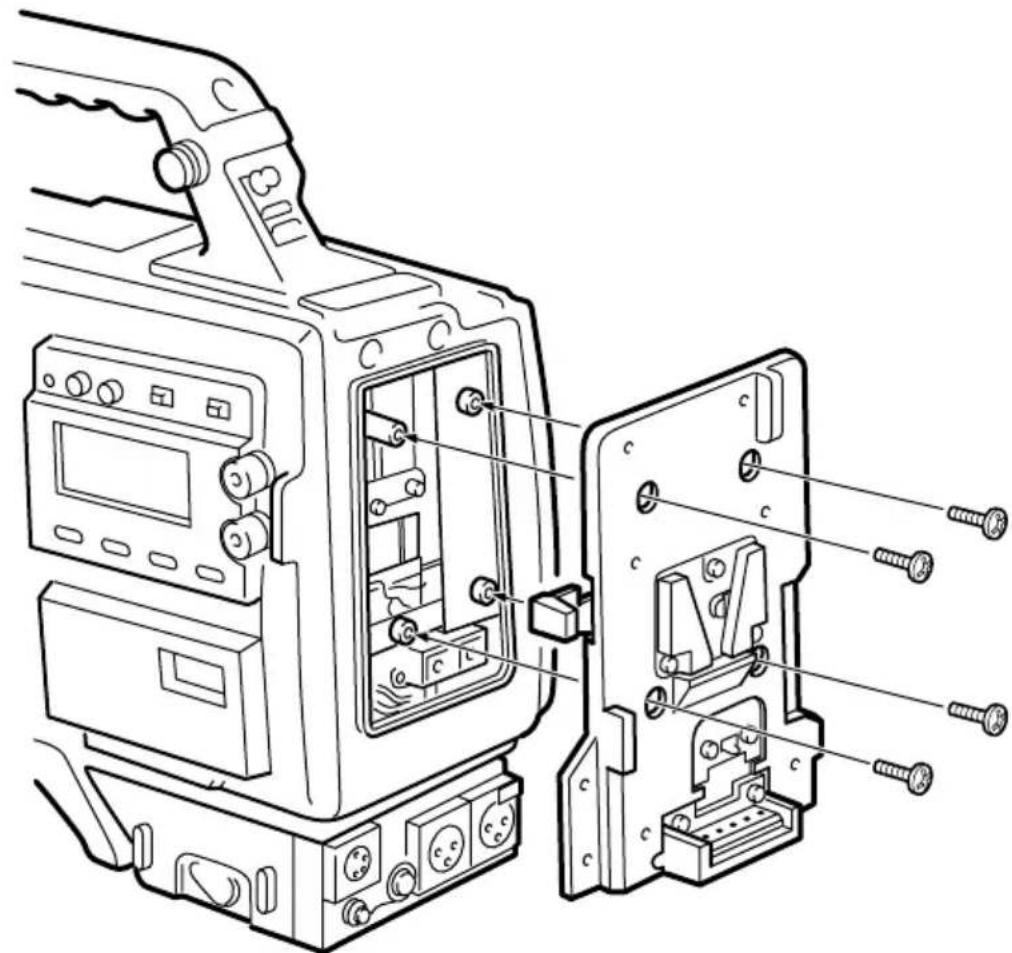

Fixer l'adaptateur de pile BKW-L601 ou BKW-L601/2 en option au camescope SP Betacam de la manière indiquée dans l'illustration ci-dessous, puis fixer le AC-DN1 comme vous le feriez avec un camescope numérique Betacam (décrit à la page précédente).

Pour les détails sur le retrait du boîtier de pile d'un camescope SP Betacam, se reporter au mode d'emploi du BKW-L601 ou BKW-L601/2.

En utilisant l'adaptateur de pile BKW-L601/2 en option, fixer l'accumulateur aux ions lithium BP-L60A/L90A de la manière indiquée ci-dessous.

Pour fixer l'accumulateur aux ions lithium BP-L60A/L90A

1 Déposer le cache de connecteur du AC-DN1 s'il est raccordé.

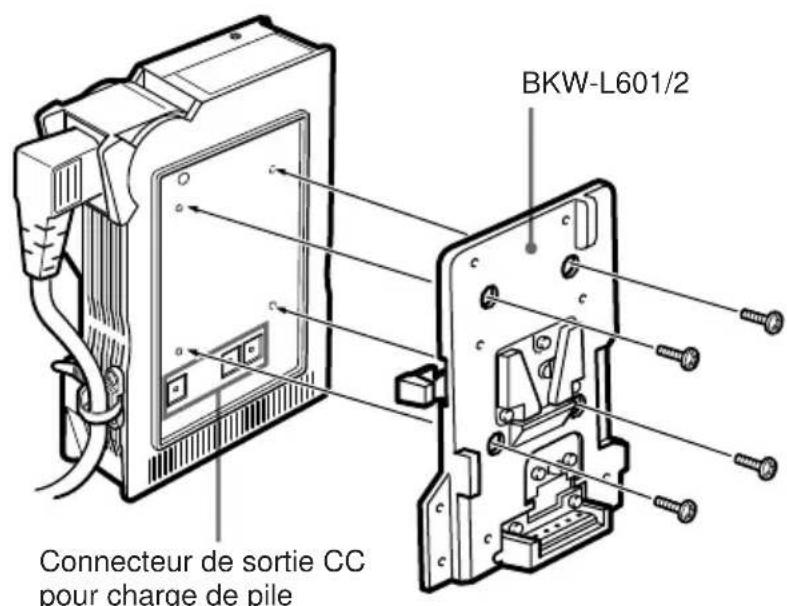

2 Fixer l'adaptateur de pile BKW-L601/2 en option au AC-DN1.

BKW-L601/2 Connecteur de sortie CC pour charge de pile

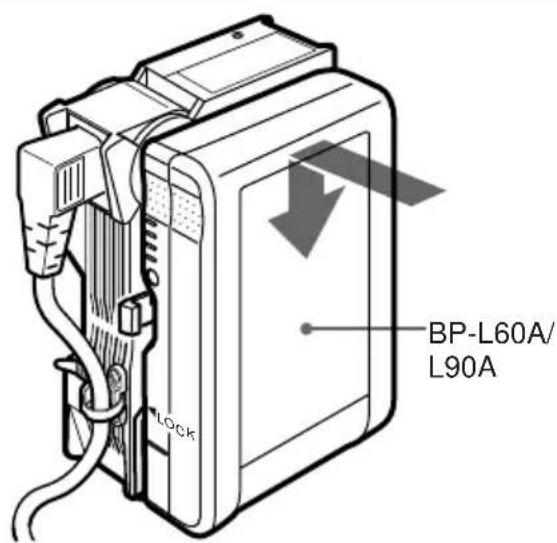

3 Fixer l'accumulateur aux ions lithium BP-L60A/L90A au BKW-L601/2.

BP-L60A/ L90A LOCK

Procédure

Brancher le cordon d'alimentation secteur du AC-DN1 dans une prise d'alimentation secteur. A température ambiante de 25 °C, le AC-DN1 chargera un BP-L60A à 85% de sa capacité en environ quatre heures, et un BP-L90A en environ six heures.

Remarques

- Quand le AC-DN1 a chargé le BP-L60A/L90A à environ 85% de sa capacité, les quatre indicateurs du BP-L60A/L90A s'allument.

- Le niveau de charge réel n'est pas indiqué par les indicateures quand le AC-DN1 est attaché à l'accumulateur. Déconnecter le AC-DN1 de l'accumulateur pour vérifier le niveau de charge.

- Ne jamais charger un accumulateur avec le AC-DN1 alors que l'accumulateur est utilisé pour opérer une caméra vidéo ou un autre dispositif. Cela pourrait provoquer une consommation excessive et surchauffer le AC-DN1, ou causer un mauvais fonctionnement du dispositif.

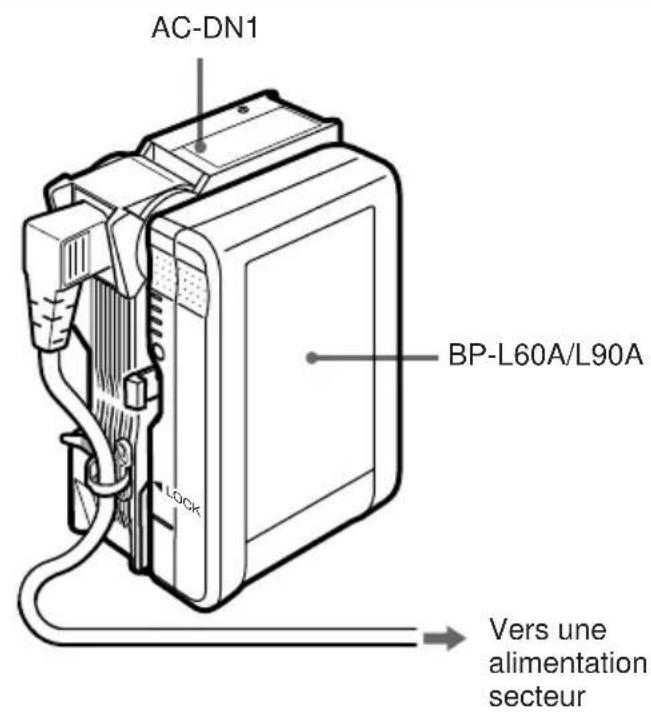

AC-DN1 BP-L60A/L90A UGCK Vers une alimentation secteur

Généralités

Tension

100-240 V CA, 50/60 Hz

Consommation

0,9 A ou moins

Appel de courant de crête

(1) Mise sous tension

(ON), méthode de

sondage du courant: 20 A

(100 V)/60 A (240 V)

(2) Mesuré

conformément à la norme

européenne EN55103-1:

50 A (230 V)

Température de service

0^ à 40^

Poids 660 g

Dimensions 112 · 169 · 38 mm

(1/h/p)

Entrée/sortie

Entrée d'alimentation (CA)

0,9 A ou moins (au

réglage)

Puissance nominale (CC)

38 W

Sortie de tension (CC)

16,8 V

Sortie de courant (CC)

2,26 A (au réglage)

Connecteur de sortie CC

Connecteur 5 broches

16,8 V

Connecteur 4 broches

16,8 V

Connecteur pour charge de pile (CC)

3 broches 16,5 V, 2,2 A

Accessoires fournis

Cordon de raccordement CC (1)

Mode d'emploi (1)

Manuel d'entretien (1)

Cordon de raccordement secteur (type coudé) (1)

Cache du connecteur (1)

Accessoire en option

Cordon de raccordement secteur (type droit)

Adaptateur de pile BKW-L601/2

Conception et spécifications sont sujettes à modifications sans préavis.
