AC-DN10A - 电池充电器 SONY - 免费用户手册

用户手册 AC-DN10A SONY

为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。

为防止触电，请勿拆开机壳。如需维修，请咨询具备资格的人士。

警告

此设备应当连接到带保护接地连接的电网电源输出插座上。

警告

此设备无电源开关。

在安装此设备时，要在固定布线中配置一个易于使用的断电设备，或者将电源插头连接到设备附近易于使用的电气插座。在设备运行过程中，如果发生故障，可以操作断电设备来断开设备电源，或者拔下电源插头。

警告

电池不得过度受热，例如不得受阳光暴晒或投入火中等。

警告

1. 请使用经过认可的电源线 （3 芯电源线）/ 设备接口 / 带有接地点的插头，并且都要符合所在国家 / 地区的安全法规。

2. 请使用符合特定额定值 （电压、电流）的电源线 （芯电源线）/ 设备接口 / 插头。

如果在使用上述电源线 / 设备接口 / 头时有任何疑问，请咨询合格的维修人员。

警告

设备不应遭受水滴或水溅，且不应该在设备上放置诸如花瓶一类的装盛液体的物品。

警告

此为 A 级产品。在生活环境中，该产品可能会造成无线电干扰。

在这种情况下，可能需要用户对干扰采取切实可行的措施。

注意

— 如果对非指定电池进行充电，会有爆炸的危险。请勿对推荐电池以外的电池充电。
— 丢弃电池或产品时，必须遵守相应地方或国家地区的法律。请勿将电池或产品丢入火中或热烤箱中，也不要机械地挤压电池或切割电池。否则电池可能会爆炸或引起火灾。请勿将电池置于可能导致爆炸或易燃液体或气体泄漏的极低气压中。
— 请勿将电池放在如阳光直射下或火源附近等高温场所中。否则电池可能会点燃、爆炸或引起火灾。请勿将电池打湿或浸入水或海水中。否则可能导致触电。

请勿在设备上放置点燃的蜡烛等明火源。

本设备在可能会出现儿童的场所不适用。

本机可能会变热，具体视连接到本机的设备的功耗而定。这并非故障。注意不要长时间触摸受热部件。

针对维修人员

注意

电击风险

本产品的初级电路的保险丝可以连接在插中线侧。

修理时请断开设备电源，以防触电。

重要

仅适用于非热带气候条件下安全使用。上述安全警告标示于底部。

关于废弃产品的处理

请不要将废弃的产品与一般生活垃圾一同弃置。

正确处置废弃的产品有助于避免对环境和人类健康造成潜在的负面影响。

具体的处理方法请遵循当地的规章制度。

目录

概述 95

特点 95

部件的位置和功能.... 96

连接.... 98

可连接的设备 98

连接交流电源线 98

使用电源线扎带 99

连接至摄像机或其他设备 100

为电池充电 101

使用注意事项 102

规格 103

概述

AC-DN10A 是 Sony 锂离子电池的电池充电器。

当连接到摄像机等便携式设备上时，可用作交流适配器。

注意

BP-M50/M100 镍氢电池不能使用本机进行充电。

特点

最大直流功率为 100 W

本机可为最大额定输入电压为 17 V 的设备提供最大 16.7 V、6 A 的直流电。本机可在为所连接的设备提供直流电的同时对电池充电。但是，如果由于为设备提供直流电而导致电池充电电流不足，则会停止对电池充电（但会保持对摄像机或其他设备提供直流电）。

电池备份功能

如果意外将交流电源线从交流电源上拔下，连接到本机的已充电锂离子电池会作为替代的备用电源为所连接的设备供电。

可通过本机充电的电池 / 可连接到本机的 Sony 设备

有关可使用本机进行充电的电池以及可连接到本机的设备的详细信息，请访问 Sony 专业产品网站。

Sony 专业产品网站:

除日本和中国以外的国家和地区

(单击页面底部的 [Change Country, Region or Language] 并选择地区和语言)

https://pro.sony/

日本

https://www.sony.jp/professional/

中国

交流输入 指示灯 ① 充电指示灯 ⑥ 交流电源指示灯 ⑤ 锁定释放杆 ④ 直流输出开关 ② 直流输出接口 ③ 用于为电池充电的直流输出接口 ⑧ 直流输出接口

① 交流输入指示灯

使用随附的交流电源线连接至交流电源。

② 直流输出接口（XLR 型，4 针）

使用可选的直流电源线为便携式设备提供直流电。

③ 用于为电池充电的直流输出接口（正方形，5针）

提供直流电为锂离子电池充电。

④ 直流输出开关

当开关处于 ○ 位置时直流电会输出到直流输出接口。

5 锁定释放杆

如欲取出电池，可在推动锁定释放杆的同时向上拉出电池。

⑥ 交流电源指示灯

表示交流电源的连接状态和直流输出的状态，如下所示。

指示灯	交流电源	直流输出开关	直流输出状态
亮起(绿色)	已连接	○ 位置 ON
亮起(橙色)	已连接	未标记位置	OFF*
未亮起	未连接	OFF**

* 当电池正在充电时，即使直流输出开关位于未标记位置，直流输出也会打开。
** 当电池连接到本机时，电池备份功能会起作用。

⑦ 充电指示灯

显示电池的充电状态。

有关充电指示灯和充电状态的详细信息，请参阅第 102 页上的 “关于充电指示灯”。

8 直流输出接口（正方形，5针）

为直接连接到本机的摄像机、便携式编辑器、字段编辑器提供直流电。

连接

可连接的设备

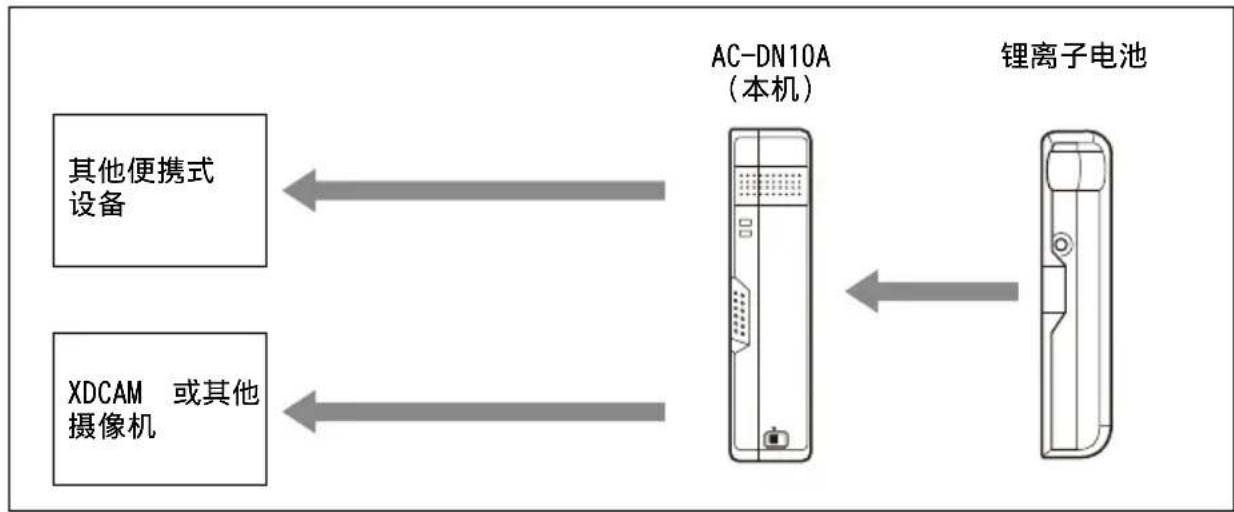


有关可连接到本机的设备的详细信息，请访问第 95 页的 Sony 专业产品网站。

连接交流电源线

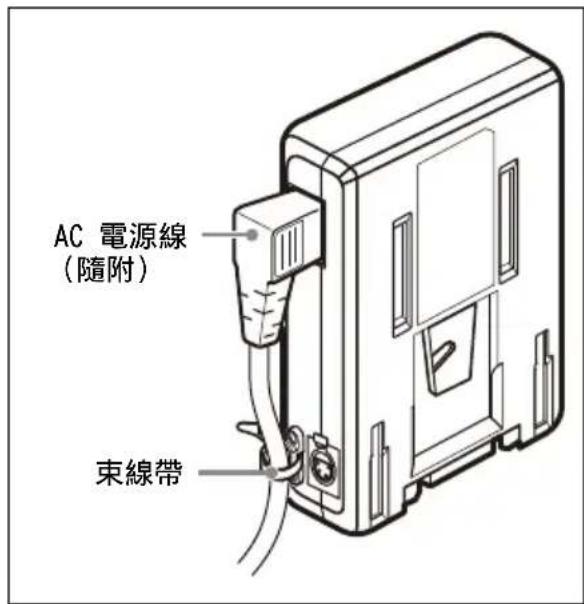

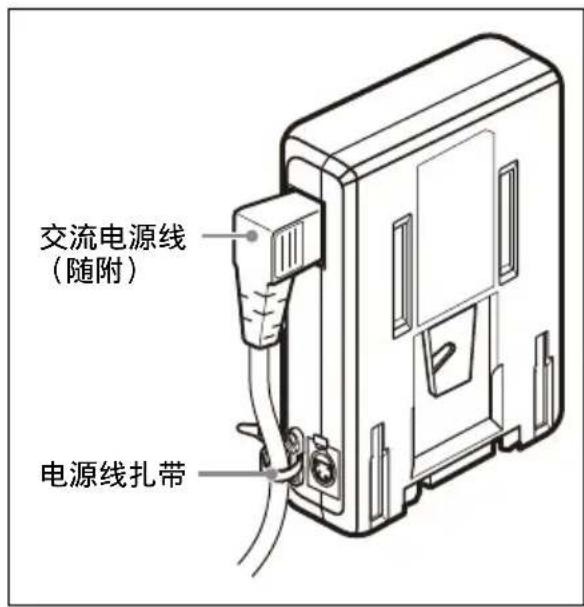

将随附的弯角型交流电源线或可选的直型交流电源线连接至本机时，请用电源线扎带固定电源线，如下所示。

交流电源线 (随附) 电源线扎带

使用电源线扎带

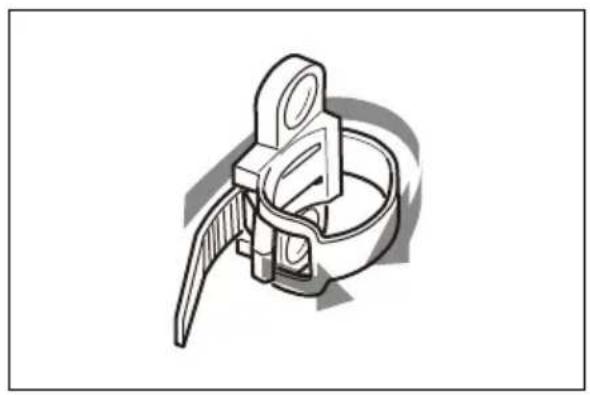

1 将扣子向后拉以松开扎带，或拉出扎带。

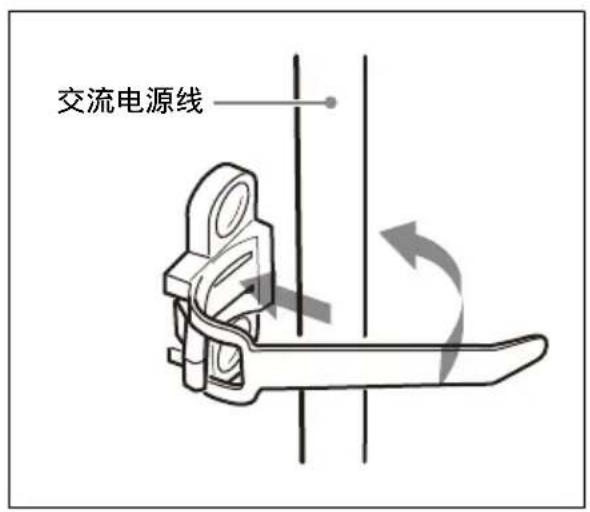

2 连接交流电源线并将扎带绕在电源线上。

交流电源线

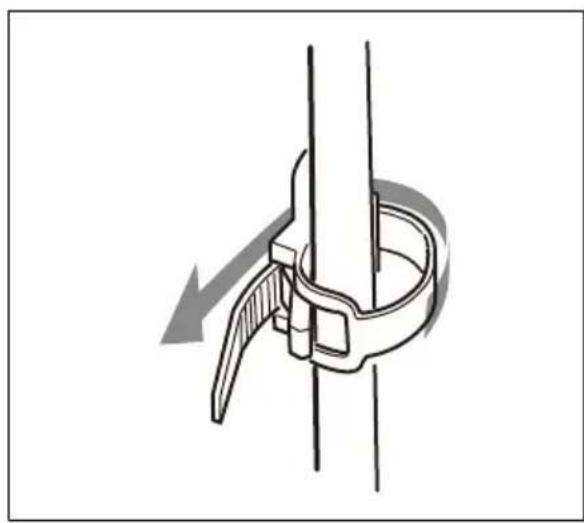

3 将扎带插入带扣，并按箭头方向推入扎带，直至电源线牢固固定。

将用于安装无线通讯设备（部件号：A-8278-057-B，供维修人员使用）的支架组件连接至摄像机时，请先松开两颗螺钉，从本机上取下电源线扎带。然后将电源线扎带转动180度，再重新进行连接。

为电池充电

为安全起见，请仅使用下列 Sony 电池。

- 锂离子电池：

BP-GL95B/GL95A

BP-FL75

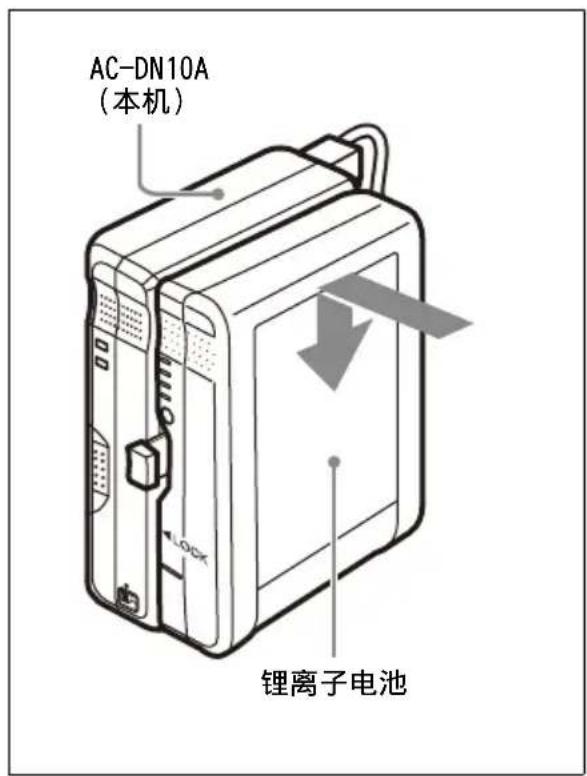

按如下所示方法连接锂离子电池并为其充电。

1 连接锂离子电池。

AC-DN10A (本机) 锂离子电池

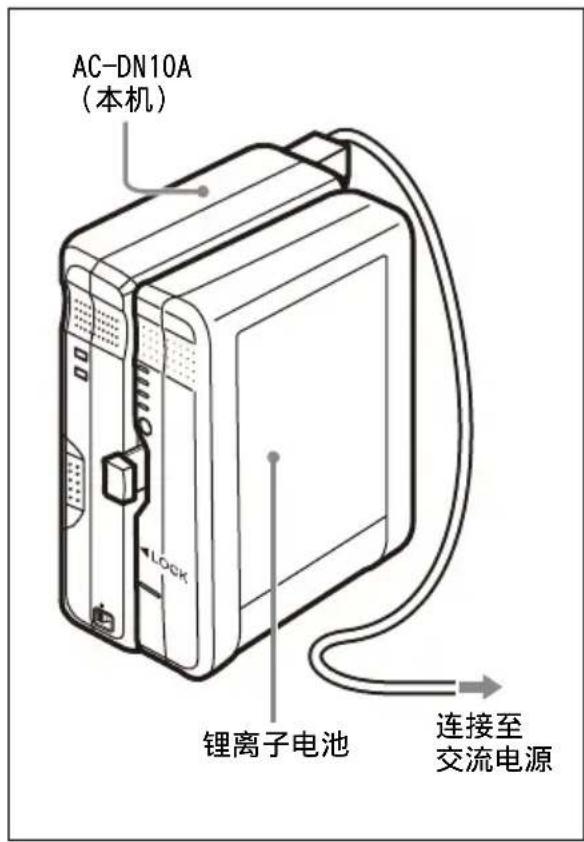

2 将连接至本机的交流电源线插入交流电源插座。

将自动开始充电。

AC-DN10A (本机) LOCK 锂离子电池 连接至 交流电源

充电时间

下表列出了将电量完全用尽的电池充满所需的时间（当充电环境温度为25℃，且没有为连接的设备提供直流电时）。

电池 充满所需的时间

BP-GL95B 约 90 分钟

BP-GL95A 约 135 分钟

BP-FL75 约 65 分钟

关于充电指示灯

充电指示灯会显示所连接电池的充电状态，如下表所示。

指示灯 充电状态
闪烁(橙色)	正在充电(电量低于满电量的90%)
闪烁(绿色)	正在充电(电量介于满电量的90%和100%之间)
亮起(绿色)	已充满
闪烁(橙色→绿色→熄灭)	充电待机状态(电池内部温度为0°C及以下或60°C及以上)
快速闪烁(橙色或绿色)	充电期间检查到异常情况(有关详细信息,请参阅后续章节“充电时检测到异常情况”。)

充电时检测到异常情况

如果充电时检测到以下其中一种情况，充电指示灯会快速闪烁橙色和绿色，并且会停止充电以保护电池。

• 开始充电之后，用于为电池充电的直流输出接口的电压降至指定电压（6 V）以下。
• 开始充电之后，用于为电池充电的直流输出接口的电压高于指定电压 (17.5 V)。
• 指定时间（2 小时）内，电池电压未升至指定电压。

本机从交流电源断开后或取下电池后，充电指示灯仍会闪烁。

注意

• 连接了不能用本机充电的电池时，不会进行充电，并且充电指示灯不会亮起。
• BP-M50/M100 镍氢电池不能使用本机进行充电。
• 镍氢电池不能使用 DC-L1 （适用于 NP-1B 的适配器）和 DCL90 （适用于 BP-90A 的适配器）进行充电。

使用注意事项

电池充电器注意事项

• 请在 0^ 到 35^ 的操作环境中使用本机。因为在低温中充电会很困难，我们建议在 10^ 到 30^ 之间对电池进行充电。
• 本机具有受温度控制的充电控制功能。如果电池内部温度为 0^ 及以下或 60^ 及以上，本机会处于待机状态且不会进行充电。当温度高于 0^ 或低于 60^ 时，将进行充电。
• 避免在多尘的地方或有腐蚀性气体的地方使用或存放本机。
• 避免在阳光直射的地方使用或存放本机。

电池注意事项

• 即使电池充满电，也会自然的逐渐失去电量。充电后请尽快使用电池。
• 通过将电池安装在设备中或使用原始包装材料重新包装电池来进行携带或存放。
• 若要延长电池的使用寿命，请将其存放在阴凉处（约 20^ ），并在环境温度介于 10^ 到 30^ 之间的地方进行充电。
• 当温度为 10^ 或更低时，电池性能会受到影响且电池的可用时间会变短。若要获得最长时间，请在使用前将电池加热至室温（约 20^ ）。
• 建议携带备用电池。

锂离子电池没有记忆效应。在充电前无需完全放电。

如果电池的可用时间变得非常短，则需要更换新电池。

电池端子注意事项

本机的电池端子（电池组和交流适配器的接头）是一个可消耗部件。

如果电池端子的引脚因震动或晃动而弯曲或变形，或者由于长时间在户外使用而腐蚀，则可能无法向本机正常供电。

建议您进行定期检查以使本机正常运行并延长其使用寿命。

有关检查的详细信息，请联系 Sony 服务或销售代理商。

冷凝

如果将设备突然从寒冷的地方带到温暖的场所，或者室温突然升高，设备的外表面和内部可能会形成水汽。这称为冷凝。如果发生冷凝，请关闭设备电源，待到冷凝消失后才能操作设备。冷凝仍然存在时使用设备可能会导致设备损坏。

规格

常规

电源要求 100-240 V 交流，50/60 Hz

耗用电流 130 VA 或更小

工作温度 0^ C 到 35^ C

质量 约 810 g

尺寸 101 × 177 × 48 mm

(宽 / 高 / 深)

(不包括突出部分)

输出

输出功率 （直流）

100 W (最大)

输出电压 (直流)

16.7 V

输出电流 (直流)

6 A (最大)

但是，当温度介于 35^ C 至

45 ℃之间时，最大输出电流如下。

最高 40 ℃ (PXW-Z750

等）：5 A （最大）

最高 45 ℃ (HXC-FB80

等）：4 A （最大）

输出端子 (直流)

正方形 5 针接口

XLR型4针接口

16.7 V、6 A (最大)

输出端子 (直流)

正方形 5 针接口

16.8 V、5 A/3 A

14.2 V、5.7 A

随机附件

使用说明书（1）

可选附件

直流电源线

设计与规格如有变更，恕不另行通知。

注意

• 在使用前请始终确认本机运行正常。无论保修期内外或基于任何理由，SONY 对任何损坏概不负责。由于本机故障造成的利润损失等，无论是在保修期以内或者以外，SONY 均不作任何赔偿。
• SONY 对本产品用户或第三方的任何索赔概不负责。
• SONY 对因任何情况导致终止或停止使用本机相关服务概不负责。

产品中有害物质的名称及含量

使用环境条件：

参考使用说明书中的操作条件

本表格依据 SJ/T 11364 的规定编制。

○：表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。
×：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。

W1-1

繁體中文

在開始操作本裝置之前，請先仔細閱讀本手冊，並保留本手冊以供日後參考。

警告

若要避免起火或電擊危險，請勿將本機器曝露在雨中或潮濕環境中。

為避免觸電，切勿擅自打開機殼檢修，必須找合格人員為您服務。

警告

此設備必須接地線。

警告

本裝置無電源開關。

當安裝本裝置時，請在固定線路中配置一個可方便使用的斷電裝置，或將電源插頭連接至靠近裝置且可方便使用的電源插座。如果在裝置運作期間發生故障，請操作斷電裝置以便將電源關閉，或拔下電源插座。

警告

不得將電池暴露於陽光直射下、火源等類似的高溫環境中。

警告

1. 使用符合各國 / 地區適行安全法規的核准電源線（3 接腳）/ 設備接頭 / 具接地接頭的插頭。

2. 使用符合正確電壓 （電壓、安培）的電源線 （3 接腳）/ 設備接頭 / 插頭。

如果您對使用上述電源線 / 設備接頭 / 插頭有任何問題，請洽詢合個的維修人員。

警告

本裝置不應有異體滴入或濺入。請勿將裝有液體的物體（例如花瓶）置於本裝置上。

警告使用者：

此為甲類資訊技術設備，於居住環境中使用時，可能會造成射頻擾動，在此種情況下，使用者會被要求採取某些適當的對策。

警告：為避免電磁干擾，本產品不應安裝或使用於住宅環境。

注意

— 對非指定型號電池充電會有爆炸的危險。請勿對非推薦型號的電池充電。
一 棄置電池或本產品時，必須遵照相關區域或國家的法律。請勿以將電池或本產品投入火中或高熱烤箱的方式加以棄置，否則可能會爆炸或引發火災。請勿讓電池承受極低氣壓，否則可能會爆炸，或是洩漏易燃液體或氣體。
— 請勿將電池置於高溫場所，如陽光直射處或靠近火源處，否則可能會著火、爆炸或引發火災。請勿將電池浸入淡水或海水中，否則可能會造成觸電。

本設備不適用於孩童可能出現的場所。

視本裝置連接的裝置耗電量而定，本裝置可能會變燙。這並非故障。請注意不要長時間接觸變燙的部位。

適用於工作人員

注意

觸電風險

本產品主迴路的保險絲可連接至中性線端。

請切斷裝置電源以免維修時觸電。

銷售公司名稱

台灣索尼股份有限公司

銷售公司地址

台北市中山北路二段 42 號 5 樓

目錄

概覽 107

特點 107

零件位置及功能.... 108

連線.... 110

可連接的裝置 110

連接 AC 電源線 110

使用束線帶 111

連接攝錄影機或其他裝置 112

為電池組充電 113

使用注意事項 114

規格 115

概覽

AC-DN10A 是 Sony 鋰離子電池組用的電池充電器。

將本裝置連接至攝錄影機等的可攜式裝置時，可做為 AC 變壓器使用。

附註

BP-M50/M100 鎳氫電池組無法使用本裝置充電。

特點

最大 100 W DC 電源供應

本裝置可替單一裝置最高供應 16.7 V DC，6 A 的電力，最高額定輸入電壓為 17 V。

本裝置可同時替電池組充電及向連接裝置供應 DC 電源。但是，若因向裝置供應 DC 電源導致電池充電的電流不足，電池充電會停止（維持向攝錄影機或其他裝置的 DC 供電）。

電池備援功能

意外從 AC 電源拔下 AC 電源線時，連接至裝置並充電的鋰離子電池組可替連接的裝置提供替代的備援電源。

可以使用本裝置充電的電池組 / 可以連接到本裝置的 Sony 裝置

如需可以使用本裝置充電的電池組以及可以連接到本裝置的裝置有關的詳細資訊，請造訪 Sony Professional 產品網站。

Sony Professional 產品網站:

日本、中國以外的國家和地區

(按一下頁面底部的 [Change Country, Region or Language], 並選取地區和語言)

https://pro.sony/

日本

https://www.sony.jp/professional/

中國

① AC IN 接頭 ② DC 輸出接頭 ③ 電池充電的 DC 輸出接頭 ④ DC 輸出開關 ⑤ 解鎖桿 ⑥ AC 電源指示燈 ⑦ 充電指示燈

① AC IN 接頭

使用隨附的 AC 電源線連接 AC 電源。

② DC 輸出接頭 (XLR 型，4-pin)

使用選購的 DC 電源線供應 DC 電源給可攜式裝置。

③ 電池充電的 DC 輸出接頭

(方形 5-pin)

供電以為鋰離子電池組充電。

4 DC 輸出開關

將開關扳至 ○ 位置時，DC 電源會輸出至 DC 輸出接頭。

⑤ 解鎖桿

若要取出電池組，請按壓解鎖桿，同時將鋰離子電池組向上拉。

⑥ AC 電源指示燈

如下所示，指示 AC 電源的連接狀態和 DC 輸出的狀態。

指示燈 AC	電源 DC	輸出開關	DC 輸出狀態
亮起(綠色)	連接 ○	位置 ON
亮起(橘色)	連接 無標記位置		OFF*
未亮起 未	連接 -	OFF**

* 電池充電時，即使將 DC 輸出開關扳至無標記位置，DC 輸出仍會為 ON。
** 電池備援功能會在電池組連接至裝置時發揮作用。

⑦ 充電指示燈

顯示電池組的充電狀態。

關於充電指示燈及充電狀態的詳細資訊，請參閱第 114 頁的「關於充電指示燈」。

供應 DC 電源給攝錄影機、可攜式編輯器或現場編輯器，直接連接至本裝置。

連線

可連接的裝置

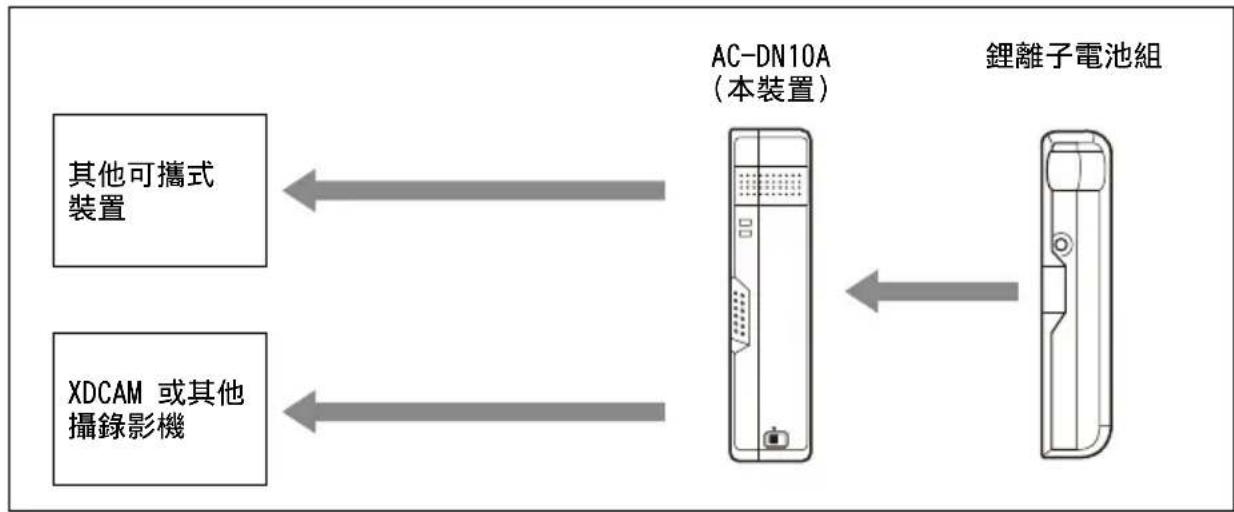


如需可連接到本裝置的裝置的詳細資訊，請造訪第 107 頁的 Sony Professional 產品網站。

連接 AC 電源線

連接隨附的 AC 電源線 （斜向型）或選購的 AC 電源線 （直線型）至本裝置時，請利用如下所示的束線帶固定線材。

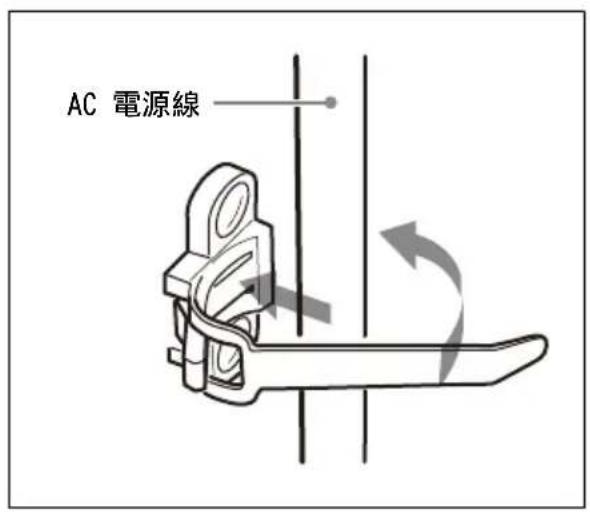

1 往回拉勾環即可釋放束線帶，或拉出束線帶。

2 連接 AC 電源線並纏繞周圍的束線帶。

AC 電源線

3 將束線帶穿過扣環並依箭頭方向推動，直到線材確實固定。

將無線通訊設備 （零件編號：A-8278-057-B，僅限維修人員使用）的安裝支架總成連接至攝錄影機時，請鬆開兩顆螺絲以卸下本裝置的束線帶。接著，以180度轉動束線帶，然後再重新連接。

為電池組充電

基於安全考量，僅限使用下列 Sony 電池。

- 鋰離子電池組：

BP-GL95B/GL95A

BP-FL75/FLX75

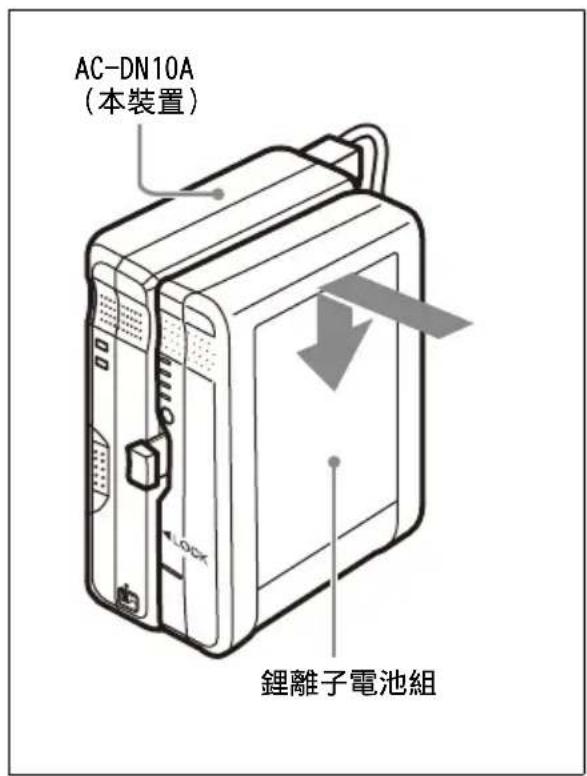

如下所示，連接並為鋰離子電池組充電。

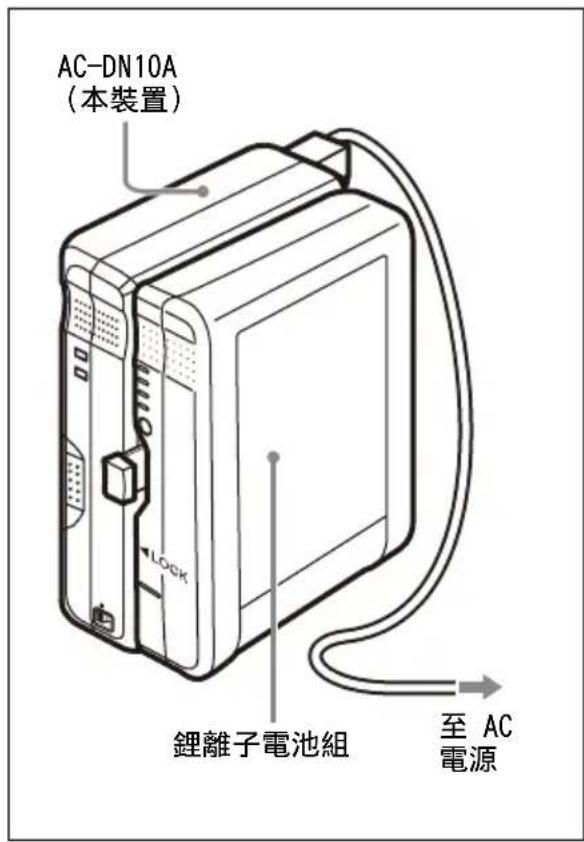

1 連接鋰離子電池組。
