最大外形寸法 227 × 74 × 199.5 mm

(幅 / 高さ / 奥行き)

(DC OUT レバーを

含めると奥行きは

$$ 2 0 4 \mathrm{mm}) $$

質量 約 1.8 kg

付属品

オペレーションマニュアル (1)

AC 電源コード (1)

3 極→ 2 極変換プラグ (1)

別売りアクセサリー

DC 電源コード

使用产品前请仔细阅读本书，并请妥善保管。

警告

为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。

为防止触电严禁拆开机壳，维修请咨询具备资格人士。

此设备必须接地。

注意

如果更换的电池不正确，就会有爆炸的危险。只更换同一类型或制造商推荐的电池型号。

处理电池时，必须遵守相关地区或国家的法律。

警告

此设备无电源开关。

在安装此设备时，要在固定布线中配置一个易于使用的断电设备，或者将电源插头与电气插座连接，此电气插座必须靠近该设备并且易于使用。在操作设备时如果发生故障，可以切断断电设备的电源以断开设备电源，或者断开电源插头。

1. 请使用经过认可的电源线 (3)

芯电源线） / 设备接口 / 带有接地点的插头，并且都要符合所在国家的安全法规。

1. 请使用符合特定额定值 （电

压、电流）的电源线 （3 芯电

源线） / 设备接口 / 插头。

如果在使用上述电源线 / 设备接口 / 插头时有任何疑问，请咨询合格的维修人员。

注意

设备不应遭受水滴或水溅，且不应该在设备上放置诸如花瓶一类的装盛液体的物品

重要

设备铭牌位于底部。

警告

电池不得过度受热，例如受阳光暴晒或投入火中等。

关于废弃产品的处理

请不要将废弃的产品与一般生活垃圾一同弃置。

正确处置废弃的产品有助于避免对环境和人类健康造成潜在的负面影响。

具体的处理方法请遵循当地的规章制度。

目录

简介 72

部件的位置和功能 72

为电池充电....74

规格说明 77

简介

BC-L90 是一款可同时对两个 Sony 锂电池充电的电池充电器。

可用于对 BP-FL75 电池进行快速充电，充电时间约为 65 分钟。

该充电器还可向外部设备提供直流电源。

注意

操作此设备时如果出现故障，请从交流电源上断开交流电源线以切断电源。

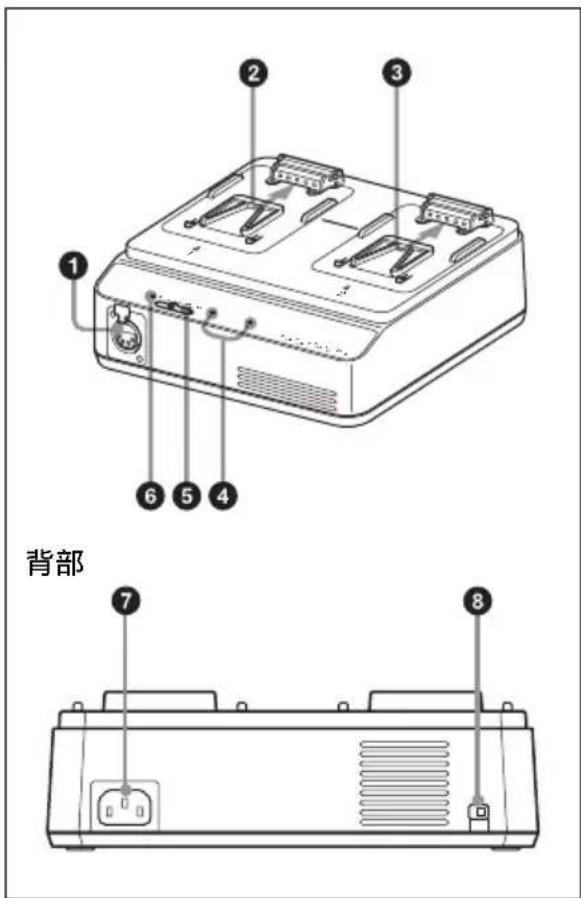

部件的位置和功能

背部 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

① DC OUT（直流输出）接口（XLR 4针）

当模式选择开关设置为 DC OUT（直流输出）时，通过直流电源线（未提供）为连接的设备提供直流电源。

第 4 针为正极 (+)，而第 1 针为负极 (-)。

注意

• 不要连接电源要求高于指定值的设备。
• 根据已连接设备的消耗功率不同，本机可能会发热。这并非故障。如果本机发热，请勿长时间地接触本机。

②通道 1 充电接口

在模式选择开关设置为 CHARGE1（充电）时提供电源。

如果误装入不是锂电池的电池，充电电流将自动被阻断。

③通道 2 充电接口

无论模式选择开关如何设置，都提供电源。

如果误装入不是锂电池的电池，充电电流将自动被阻断。

④CHARGE （充电）指示灯

在对电池进行充电时，显示所装入电池的充电状态。

有关详情，请参见第74页中的“为电池充电”。

⑤模式选择开关

CHARGE1: 对连接到通道 1 和通道 2 的锂电池进行充电。

DC OUT: 从 DC OUT （直流输出）接口提供直流电源，同时对连接到通道 2 的锂电池进行充电。（不对连接到通道 1 的电池进行充电。）

⑥DC OUT（直流输出）指示灯

将模式选择开关设为 DC OUT（直流输出）并且提供直流电源时亮为绿色。 如果检测到问题，此指示灯将熄灭。

⑦交流输入接口

通过交流电源线 （未提供）连接到交流电源。

⑧充电模式开关

对非 BP-FL75 的锂电池充电时，请使用此开关。为 BP-FL75 电池充电时，此开关会禁用。

开关位置	充电模式
H	将电池充满。
L	为了延长电池的使用寿命,不将电池充满。

为电池充电

为安全起见，请勿使用除以下原装 Sony 电池外的电池。

- 锂电池：

BP-FL75

BP-GL95A/GL65A

BP-L80S/L60S

充电时间

将完全耗尽的电池充满所需的时间如下所示。（当温度为 25^ C ( 77^ F) 时。充电时间不受正在充电的电池数量影响，也不受不同电池型号组合的影响。）

BP-FL75: 约 65 分钟

BP-GL95A: 约 145 分钟

BP-GL65A: 约 155 分钟

BP-L80S: 约 210 分钟

BP-L60S: 约 150 分钟

注意

当模式选择开关设置为 DC OUT（直流输出）时，连接到通道 2 充电接口的锂电池的充电时间约为上述时间的两倍。

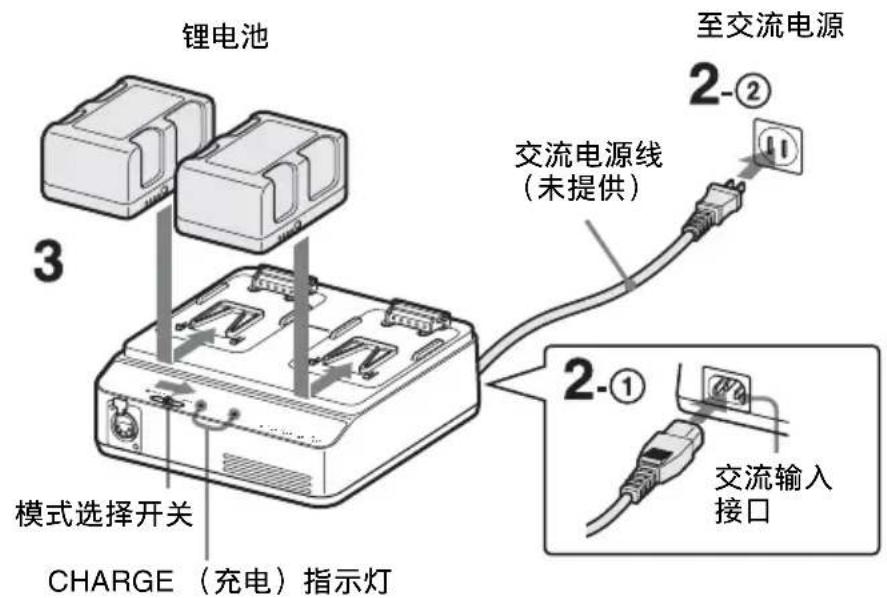

在 CHARGE （充电）模式下充电

可同时为两个电池充电 （两个相同型号的电池或两个不同型号的电池）。

锂电池 3 模式选择开关 CHARGE（充电）指示灯 至交流电源 2-② 交流电源线 （未提供） 2-① 交流输入 接口

1 将模式选择开关设为 CHARGE1（充电）。

2 将交流电源线（未提供）连接到交流输入接口 ①和交流电源 ②。

3 装入电池。

放置电池，让接口面向充电接口，然后按箭头所示方向推入电池。

务必将电池推到卡入充电接口，直到发出咔嗒一声。

开始充电时，请检查 CHARGE （充电）指示灯是否亮起。

CHARGE （充电）指示灯可显示充电状态。

橙色闪烁：充电量到0到 80% 之间

绿色闪烁：充电量到 80% 以上

亮为绿色：已充满

注意

- 如果装入的电池不是锂电池，充电电流将自动被阻断。请务必仅用于对指定电池进行充电。

- 移动或运输时，请务必从充电器中取出电池。

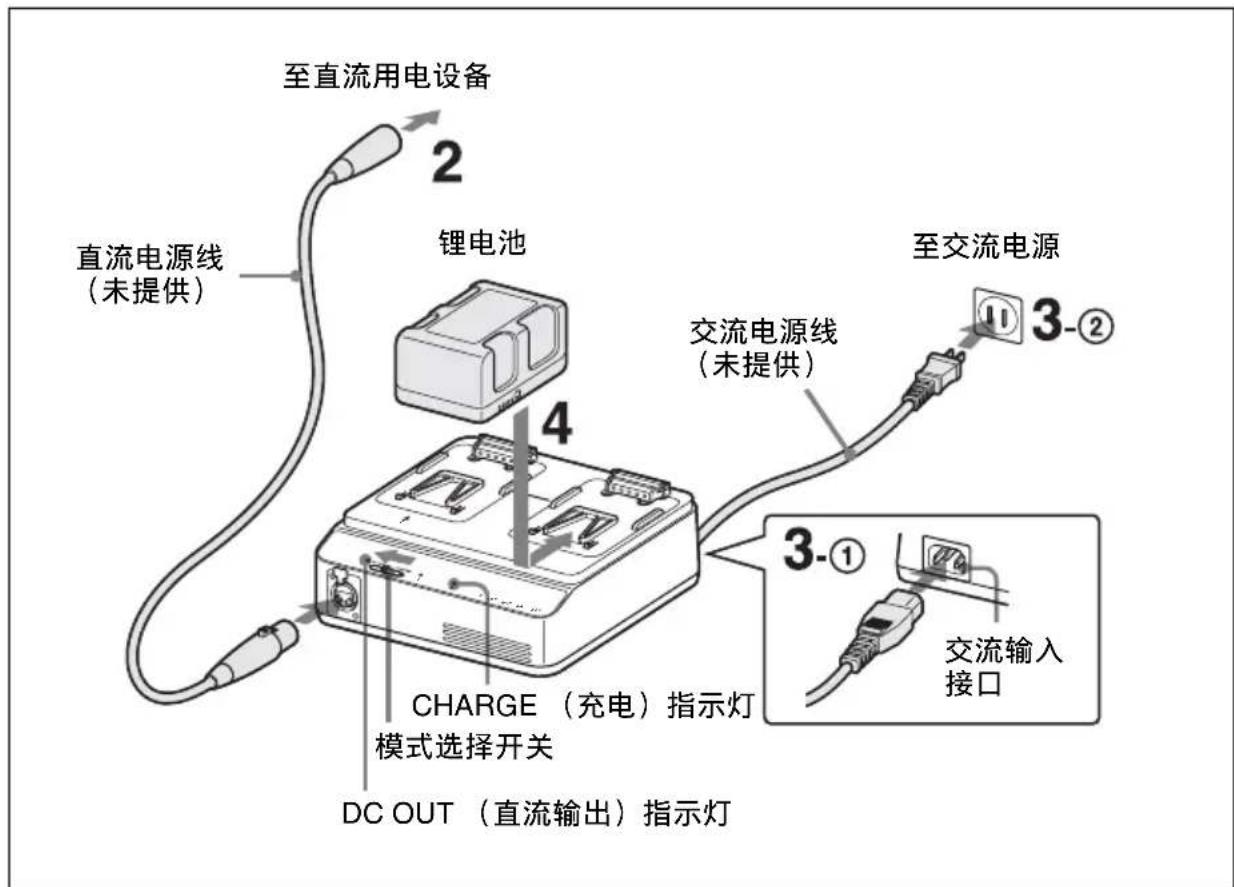

在 DC OUT（直流输出）模式下充电

可在对所连接设备进行供电的同时在通道 2 上为电池充电。

至直流用电设备 2 直流电源线 （未提供） 锂电池 4 CHARGE （充电）指示灯 模式选择开关 DC OUT （直流输出）指示灯 交流电源线 （未提供） 至交流电源 ⑩ ② 3-① 交流输入 接口

1 将模式选择开关设置为 DC OUT（直流输出）。

2 将直流电源线 （未提供）连接到 DC OUT（直流输出）接口 ①和直流用电设备 ②。

3 将交流电源线 （未提供）连接到交流输入接口 ①和交流电源 ②。 已为步骤 2 中连接的设备提供了直流电源，DC OUT（直流输出）指示灯亮为绿色。

4 将电池装入通道 2。

有关如何装入电池的信息，请参见“在 CHARGE（充电）模式下充电”中的步骤3。

分离电池

按照与装入电池时相反的方向滑动电池，然后向上拉出。

注意

电池通过简单的锁定机构连接在充电器上。请小心分离电池，不要让电池掉落。

检测到错误时

如果在 CHARGE（充电）模式或 DC OUT（直流输出）模式下的充电过程中，检测到以下情况之一，CHARGE（充电）指示灯将以橙色和绿色交替闪烁：

• 开始充电后，未开始快速充电。
• 规定时间内未完成充电。
• 电池充电电压超过规定的电压。
• 充电器的内部电压超过规定的电压。
• 充电器的内部电压低于规定的电压。
• 连接了已损坏的电池。
• 充电器的内部温度过高。
• 冷却风扇发生故障。

检测到错误时应采取的措施

立刻从交流电源上断开交流电源线的连接，取出电池，并与出售本机的销售商联系。

规格说明

电源 100 V 到 240 V 交流, 50/60 Hz

功耗 220 W

输入容量 充电：205 VA

输出 充电：16.8 V/5 A,

14.2 V / 5.7 A

直流输出：16.8 V, 6 A

工作温度 充电： 0^ C 至 45^ C

(32°F至113°F)

直流输出： -5^ 至

+45°C (23°F至

113^)

存放温度 -20^ 至 +60^

(-4^ 至 +140^)

尺寸 （宽 / 高 / 深）

227 × 74 × 199.5 mm

(9× 3× 7^7 / _8 英寸）

(深：204 mm (8^1/_8

英寸），包括 DC

OUT（直流输出）控

制杆）

质量 约 1.8 kg （3 英镑 15

盎司）

随机附件

操作手册 (1)

交流电源线 （仅限 USA）（1）

选配附件

直流电源线

设计和规格如有更改，恕不另行通知。

注意

在使用前请始终确认本机运行正常。 无论保修期内外或基于任何理由， SONY 对任何损坏概不负责。由于本 机故障造成的现有损失或预期利润损 失，不作 （包括但不限于）退货或赔 偿。

产品中有毒有害物质或元素的名称及含量

使用环境条件：

参考使用说明书中的操作条件

○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。

×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。
