机型名称：电池充电器
使用产品前请仔细阅读本书，并请妥善保管。

警告

为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。

为防止触电严禁拆开机壳，维修请咨询具备资格人士。

此设备必须接地。

注意

将设备安装在交流电源插座附近，以便在紧急情况下可以轻松将其拔出。

设备不应遭受水滴或水溅，且不应该在设备上放置诸如花瓶一类的装盛液体的物品

警告

电池不得过度受热，例如受阳光暴晒或投入火中等。

警告

1. 请使用经过认可的电源线 （3 芯电源线）/ 设备接口 / 带有接地点的插头，并且都要符合所在国家的安全法规。
2. 请使用符合特定额定值 （电压、电流）的电源线 （3 芯电源线） / 设备接口 / 插头。

如果在使用上述电源线 / 设备接口 / 插头时有任何疑问，请咨询合格的维修人员。

关于废弃产品的处理

请不要将废弃的产品与一般生活垃圾一同弃置。

正确处置废弃的产品有助于避免对环境和人类健康造成潜在的负面影响。

具体的处理方法请遵循当地的规章制度。

目录

概述 73

特点 73

注意事项 74

部件的位置和功能....75

充电 77

连接电池 77

为电池充电 77

规格 78

概述

BC-L70 电池充电器能够同时为任意两块锂离子电池连续充电。

注意

BC-L70 不能用于为镍氢电池 BP-M50 或 BP-M100 充电。

特点

可最多连接两块电池

可最多同时连接两块电池并为其充电。

充电效率高

BC-L70 采用全新的充电系统，可以快速高效地为两块电池充电。

紧凑轻巧

BC-L70 体积小、重量轻，便于携带。

诊断功能

BC-L70 可以检查所连接的电池是否有异常情况。如果电池不能正常充电，橙色和绿色指示灯会交替闪烁。

充电进度指示灯

橙色指示灯亮起表示电池电量少于满电量的 80%，绿色指示灯亮起表示电池电量高于或等于满电量的 80%。

最大直流功率为 100 W

BC-L70 可为最大输入电压为 17 V 的设备提供最大 16.7 V、6 A 的直流电。

备用电池

如果意外将交流电源线从交流电源上拔下或按下了 POWER 开关的 ○侧，连接到 BC-L70 上的已充电锂离子电池会作为替代的备用电源为所连接的设备供电。

注意

DC-L1（NP-1B 适配器）和 DC-L90（BP-90A 适配器）不能用于为镍镉电池充电。

注意事项

关于电池充电器

• 在 0^ C 至 45^ C 的操作环境中使用BC-L70。由于低温下充电较为困难，因此建议在 10^ C 至 30^ C 的温度下为电池充电。
• 避免在多尘或有腐蚀性气体的地方使用或存放 BC-L70。
• 避免在阳光直射的地方使用或存放 BC-L70。
• 请勿盖住通风孔。

关于电池

• 即使电池已充满，电量仍会自然地逐渐损失。电池充电后应尽快使用。
• 携带及存放电池时，请将电池装入设备或使用电池原始包装材料重新包装好电池。
• 为了延长电池的使用寿命，请将其存放在凉快的地方（约 20^ ），并且在 10^ 至 30^ 的环境温度下对其充电。
• 温度为 10^ C 或更低时, 电池性能会受到影响, 并且电池的可用时间会缩短。为了获得最长的可用时间, 请在使用前将电池预热至室温 (约 20^ C ) 。
• 建议携带备用电池。

锂离子电池没有记忆效应。再次充电前无需完全放电。

如果电池的可用时间变得很短，请换用新电池。

电池端子注意事项

本设备的电池端子（电池和交流适配器的连接器）是易耗件。

如果电池端子的针脚因震动或撞击而弯曲或变形，或者因长期户外使用而生锈，则电源可能无法向本设备正常供电。

建议定期检查，以确保本设备正常工作并延长其使用寿命。

有关检查的详细信息，请联络 Sony 服务代表或销售代表。

部件的位置和功能

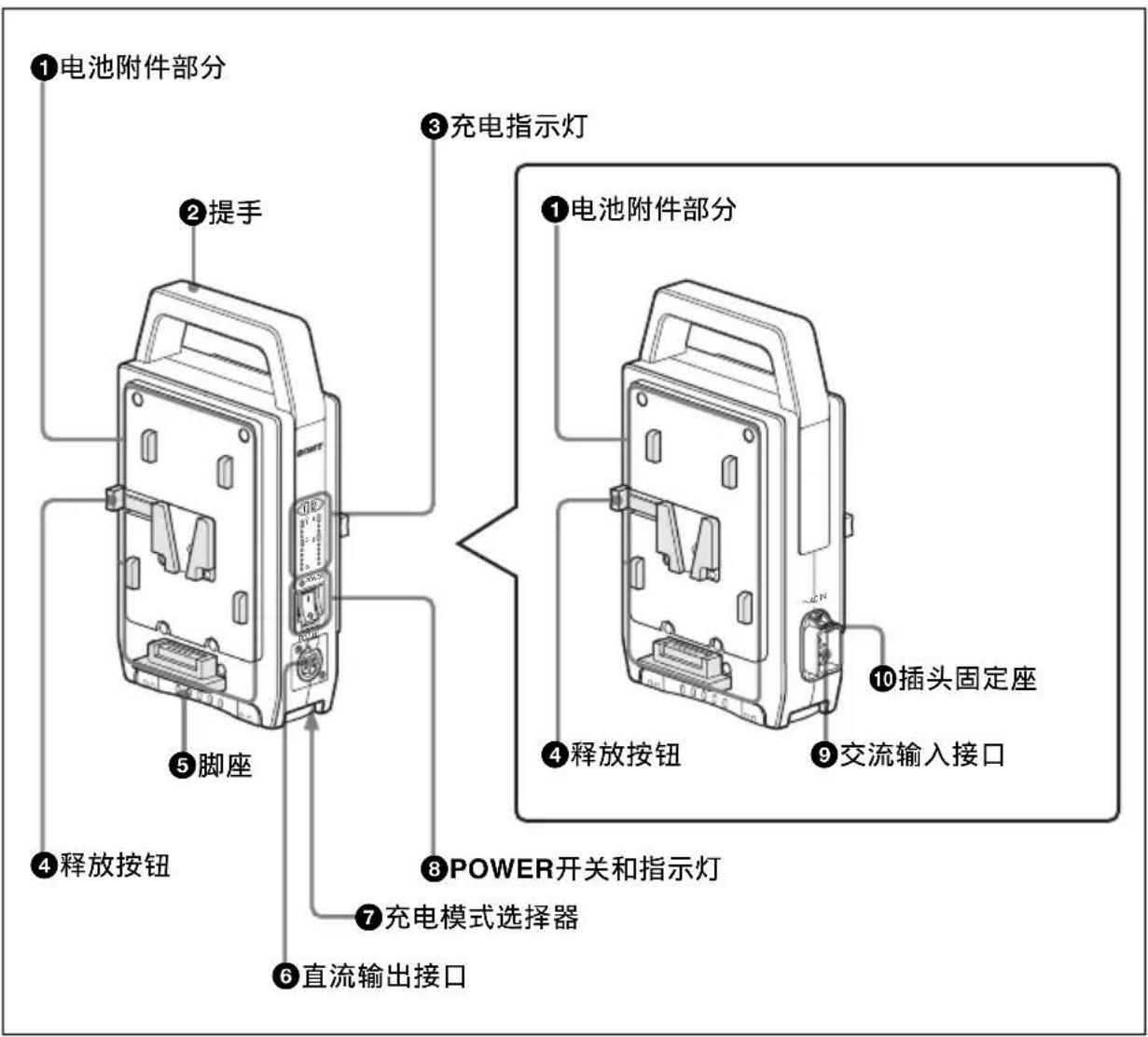

①电池附件部分 ②提手 ③充电指示灯 ④释放按钮 ⑤脚座 ⑥直流输出接口 ⑦充电模式选择器 ⑧POWER开关和指示灯 ⑨交流输入接口 ⑩插头固定座 ⑪电池附件部分 ⑫释放按钮

①电池附件部分

连接 BP-GL95A/GL65A/L80S/L60S 电池。

取电池时，握住释放按钮，然后向上拉起电池。

②提手

用于携带本设备。

③充电指示灯

橙色和绿色充电指示灯通过闪烁或亮起来指示充电进度或结果。

橙色指示灯闪烁：正在充电 （电量少于80%）

绿色指示灯闪烁：正在充电 （已充电80%或更多）

绿色指示灯亮起：充电结束

橙色和绿色指示灯交替闪烁：充电期间检测到异常情况。

④释放按钮

按下该按钮可以松开装入的电池。

⑤脚座

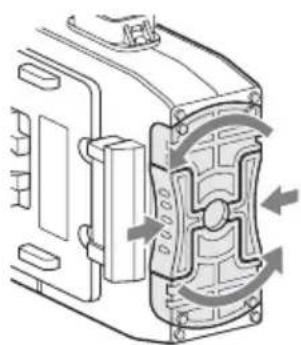

为电池充电之前，请按图中所示旋转脚座，使设备在充电时保持平稳。

要使脚座返回原始位置，可在同一位置推入脚座，然后旋转脚座。

⑥直流输出接口 (XLR型，4针)

使用直流电源线（非随附品）提供直流电。

⑦充电模式选择器

选择器位置	充电模式
H	将电池充满。
L	充电电量减少,但电池寿命会延长。

⑧POWER开关和指示灯

按下此开关的 侧即会开始供电，并且相关指示灯会亮起。同时电池会进行充电。

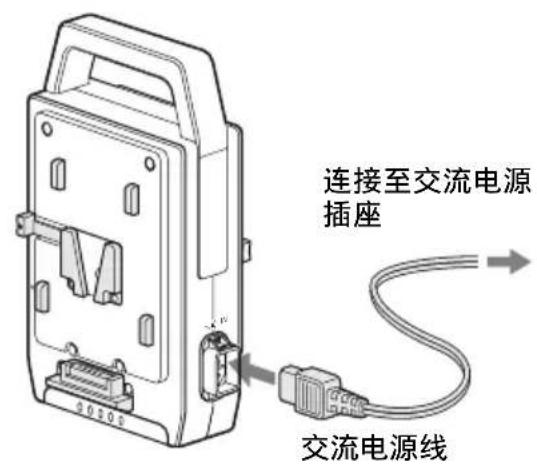

⑨交流输入接口

用于通过交流电源线将充电器连接至交流电源插座。

连接至交流电源插座 交流电源线

⑩插头固定座

随附的插头固定夹可固定电源线，这样电源线才不会从充电器上松脱。

AC IN 插头用底布（除脚）

插头固定夹 （随附品）

取出固定夹

AC IN

充电

为安全起见，请仅使用下列 Sony 电池。

- 锂离子电池：

BP-GL95A/GL65A

BP-L80S/L60S

连接电池

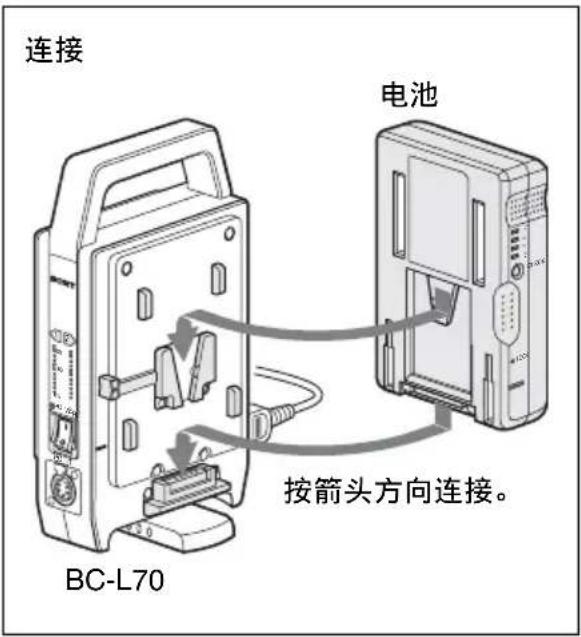

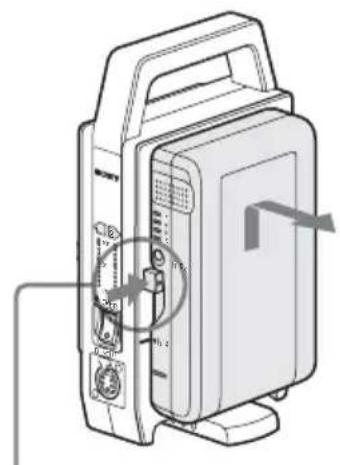

按下图所示方法连接和取下充电电池。如果在另一侧也连接电池，可以同时为两块电池充电。

连接 电池 按箭头方向连接。 BC-L70

取下

1 将交流电源线插入交流输入接口，将电源线的另一端连接至交流电源插座。

2 按 POWER 开关的 I 侧。

将自动开始充电。充电指示灯根据充电进度闪烁。

充电完成后，绿色指示灯亮起。

充电之后

充电完成后，取下已充电的电池并按下POWER开关的 ○侧将电源关闭。

充电时间

下表列出了将电量完全用尽的电池充满所需的时间（充电环境温度为 25^ C，且充电期间不为所连接的设备提供直流电）。

电池 充满所需的时间
BP-GL95A	约 145 分钟
BP-GL65A	约 155 分钟
BP-L80S	约 210 分钟
BP-L60S	约 150 分钟

注意

使用 BC-L70 时，务必使其垂直立起，如左图所示，以避免出现过热等问题。

关于充电指示灯

充电指示灯会显示所连接电池的充电状态，如下表所示。

指示灯状态 充电状态
橙色指示灯闪烁	正在充电 (电量少于满电量的 80%)
绿色指示灯闪烁	正在充电 (电量高于满电量的 80%,但少于 100%)
绿色指示灯亮起	已充满
橙色和绿色指示灯交替闪烁	检测到异常情况。(有关详细信息,请参阅后续章节的“充电时检测到异常情况”。)

充电时检测到异常情况

如果充电时检测到以下其中一种情况，橙色和绿色充电指示灯会交替闪烁，并且会取消充电以保护电池。

• 开始充电之后，用于为电池充电的直流输出电压降至指定电压 (6 V) 以下。
• 开始充电之后，用于为电池充电的直流输出电压高于指定电压 (17.5 V)。
• 指定时间 （2 小时）内，电池电压未升至指定电压。

充电指示灯会一直闪烁，直至按下 POWER 开关的 ○侧、断开交流电源线或取下电池。

注意

• 连接了不能用 BC-L70 充电的电池时，不会进行充电。
• BP-M50/M100 镍氢电池不能使用 BC-L70 进行充电。

规格

常规

电压电源 100 至 240V 交流, 50/60 Hz

耗用电流 168 VA 或更小

工作温度 0^ C 至 45^ C

质量 约 1.2 kg

尺寸 （宽 / 高 / 深） 134 × 237 × 60 mm （不包括突出部分）

输入 / 输出

电流输入 （交流）最大 140 VA 1.4 A

功率输出 （直流）最大 100 W

电压输出 （直流）16.8 V

电流输出 （直流）最大 6 A

直流输出接口 XLR 型 4 针接口 16.7 V

电池充电接口 (直流)

正方形 5 针接口

16.8 V, 5 A/3 A

随机附件

操作说明书 (1)

交流电源线 （仅限美国） (1)

插头固定夹 (1)

可选附件

直流电源线

设计与规格如有变更，恕不另行通知。

注意

在使用前请始终确认本机运行正常。

无论保修期内外或基于任何理由，

SONY 对任何损坏概不负责。由于本机

故障造成的现有损失或预期利润损失，

不作 （包括但不限于）退货或赔偿。
