사용 설명서 BC-L90 SONY

본 기기를 작동하기 전에 반드시 본 설명서를 숙지하고, 설명서는 나중을 위해 잘 보관하십시오.

경고

화재나 감전 위험을 방지하려면 장치가 물기나 습기에 노출되지 않도록 하십시오.

감전 위험이 있으므로 본체를 열지 마십시오. 자격 있는 전문 정비 요원만 서비스를 실시해야 합니다.

이 기기는 접지되어야 합니다.

주의

배터리를 잘못 교체하면 폭발 위험이 있습니다.

제조업체에서 권장하는 것과 같거나 상응하는 배터리 타입으로만 교체하십시오.

배터리를 처분할 때에는 반드시 해당 지역 또는 국가의 법률에 따르십시오.

경고

이 기기에는 전원 스위치가 없습니다. 기기를 설치할 때 접근이 용이한 스위치를 고정된 배선에 만들어 사용하거나 벽면 콘센트에 전원 플러그를 연결합니다. 이때 콘센트가 기기 근처에 있어야하고 전원 코드의 접근이 용이해야 합니다. 기기를 조작하는 동안 오류가 발생하면 스위치를 OFF 하거나 전원 플러그를 뽑으십시오.

1. 해당되는 각 국가의 안전 규정을 준 수하는 접지부가 있는 승인된 전원 코드 (3 코어 메인 리드) / 어플라이언스 커넥터 / 플러그를 사용하십시오.

2. 정격 등급 (전압 및 암페어)을 준수 하는 전원 코드 (3 코어 메인 리드) /

어플라이언스 커넥터 / 플러그를 사용하십시오.

위의 전원 코드 / 어플라이언스 커넥터 / 플러그 사용에 관한 질문은 자격 있는 전문 정비 요원에게 문의하십시오.

주의

기기에 액체가 떨어지거나 튀지 않도록 해야 합니다. 꽃병과 같이 액체가 든 물체를 기기 위에 올려 놓아서는 안됩니다.

중요

명판은 바닥에 있습니다.

경고

배터리가 직사 광선, 불 등과 같은 과도한 열에 노출되어서는 안됩니다.

A 급 기기 (업무용 방송통신기자재) 이 기기는 업무용 (A 급) 전자파적합기 기로서 판매자 또는 사용자는 이 점을 주의하시기 바라며, 가정외의 지역에서 사용하는 것을 목적으로 합니다.

목차

개요 82

각부의 위치 및 기능 82

배터리 팩 충전.... 84

사양 87

KR

개요

BC-L90은 두 개의 Sony 리튬 이온 배터리 팩을 동시에 충전할 수 있는 배터리 충전기입니다.

약 65 분의 충전 시간으로 BP-FL75 배 터리 팩의 고속 충전이 가능합니다.

또한,충전기는 외부 장치에 DC 전원을 공급할 수도 있습니다.

참고

이 기기가 작동 시 일부 문제가 발생할 경우에는 AC 전원에서 AC 전원 코드를 뽑아 전원 공급을 차단합니다.

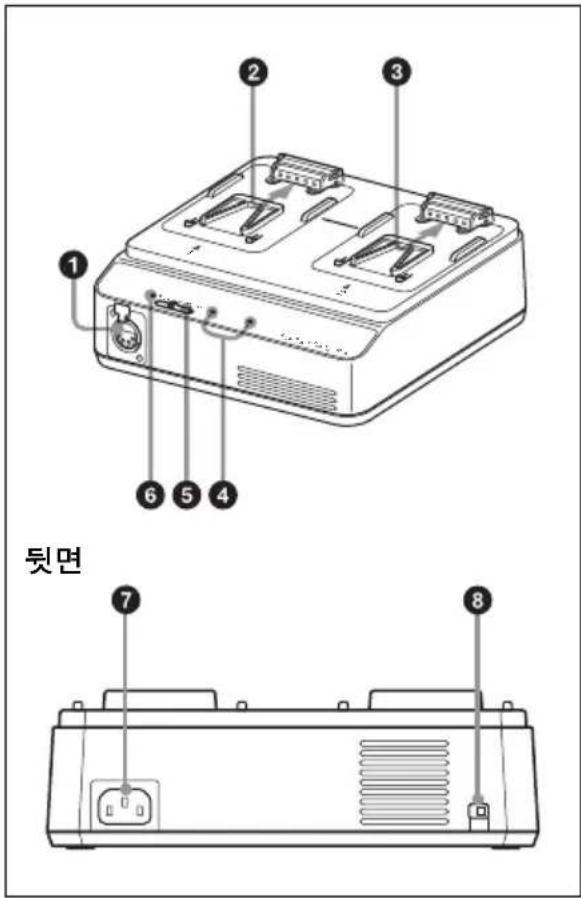

각부의 위치 및 기 능

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 뒷면

①DC OUT 커넥터 (XLR 4 핀)

모드 선택 스위치가 DC OUT으로 설정된 경우, DC 전원 케이블 (제공되지 않음)을 통해 연결된 장치에 DC 전원을 공급합니다.

핀 4 는 양극 (+) 이고, 핀 1 은 음극 (-) 입니다.

참고

-장치에 규정값 이상의 공급 전원을 연결하지 마십시오.

-연결된 장치에서 소비하는 전력에 따라 기기에 열이 발생할 수 있습니다. 이는 고장 증상이 아닙니다. 만약 열

이 발생하는 경우에는 장시간 기기와 연결하지 말아 주십시오.

②채널 1 충전 커넥터

모드 선택 스위치가 CHARGE1 로 설정 되어 있으면 전원이 공급됩니다.

리튬 이온 배터리 팩이 아닌 배터리 팩을 잘못 부착하면 충전 전류가 자동으로 차단됩니다.

③채널 2 총전 커넥터

모드 선택 스위치의 설정에 관계없이 전원이 공급됩니다.

리튬 이온 배터리 팩이 아닌 배터리 팩을 잘못 부착하면 충전 전류가 자동으로 차단됩니다.

④CHARGE 표시등

배터리 팩을 충전하는 동안 부착된 배터리 팩의 충전 상태를 표시합니다.

자세한 내용은 “배터리 팩 충전” 를 참조 84 을 참조하십시오.

⑤모드 선택 스위치

CHARGE1: 채널 1 과 채널 2 에 연결된 리튬 이온 배터리 팩에 전원을 공급 합니다.

DC OUT: DC OUT 커넥터를 통해 DC 전원이 공급되며 동시에 채널 2 에 연결된 리튬 이온 배터리 팩에 전원이 공급됩니다 (채널 1 에 연결된 배터리 팩은 충전되지 않음).

⑥DC OUT 표시등

모드 선택 스위치가 DC OUT으로 설정 되어 있고 DC 전원이 공급 중이면 녹색 으로 점등됩니다.

문제가 감지되면 표시등이 어두워집니다.

⑦AC 입력 커넥터

AC 전원 코드 (제공되지 않음) 를 통해 AC 전원에 연결합니다.

⑧충전 모드 스위치

BP-FL75 이외의 리튬 이온 배터리 팩 충전 시 이 스위치를 사용하십시오. 이

스위치는 BP-FL75 배터리 팩 총전 시 비활성화됩니다.

스위치 위치	충전 모드
H 배터리가	전체 용량까지충전됩니다.
L 배터리 수명	을 연장하기위해 배터리가 전체 용량미만으로 충전됩니다.

배터리 팩 충전

안전을 위해 다음 모델의 정품 Sony 배터리 이외의 배터리는 사용하지 마십시오.

-리튬 이온 배터리 팩:

BP-FL75

BP-GL95A/GL65A

BP-L80S/L60S

충전 시간

완전히 소비된 배터리 팩을 완전히 충전하는 데 소비되는 시간은 다음과 같습니다. (온도가 25 °C (77 °F) 인 경우, 충전 시간은 충전하는 배터리 팩의 개수 또는 다른 모델의 배터리 조합에 의해 영향을 받지 않습니다.)

BP-FL75: 약 65 분

BP-GL95A: 약 145 분

BP-GL65A: 약 155 분

BP-L80S: 약 210 분

BP-L60S: 약 150 분

참고

모드 선택 스위치가 DC OUT으로 설정 되어 있는 경우, 채널 2 충전 커넥터에 부착된 리튬 이온 배터리 팩의 충전 시 간은 위의 시간의 약 2 배가 됩니다.

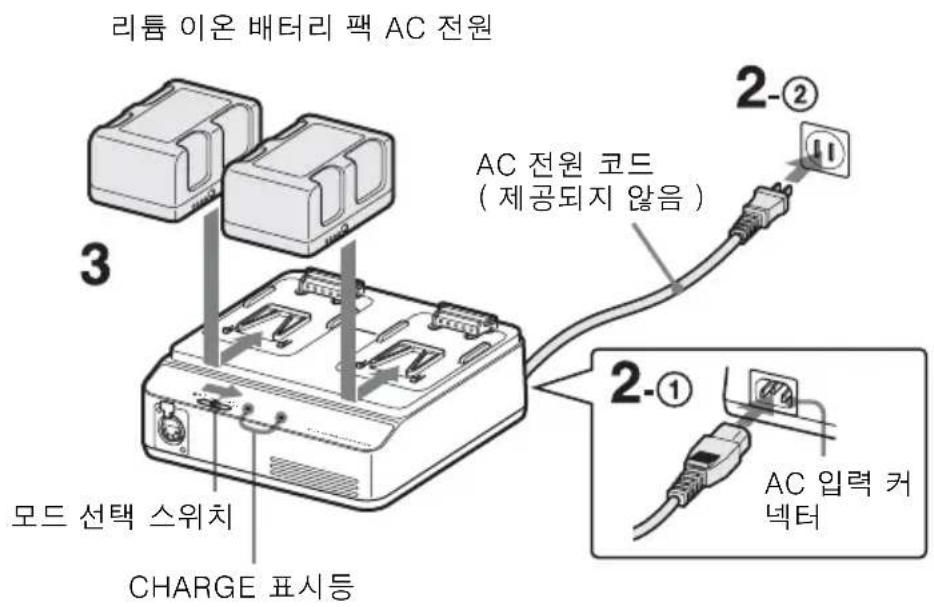

CHARGE 모드로 충전

CHARGE 모드에서 2 개의 배터리 팩을 동시에 충전할 수 있습니다 ( 같은 모델

의 배터리 2 개 또는 다른 모델의 배터리 2 개 ).

리튬 이온 배터리 팩 AC 전원 AC 전원 코드 ( 제공되지 않음 ) 2-② 3 모드 선택 스위치 CHARGE 표시등 2-① AC 입력 커넥터

1 모드 선택 스위치를 CHARGE1 로 설정합니다.
2 AC 전원 코드 (제공되지 않음) 를 AC 입력 커넥터 ① 및 AC 전원 ② 에 연결합니다.
3 배터리 팩을 부착합니다.

커넥터가 충전 커넥터를 향하도록 배터리 팩을 놓고 화살표 방향으로 밀어 넣습니다.

충전 커넥터에 끼워지도록 딸각 소리가 날 때까지 배터리 팩을 밀어 넣습니다.

충전이 시작되면 CHARGE 표시등이 켜지는지 확인하십시오.

CHARGE 표시등은 충전 상태를 표 시합니다.

주황색으로 점멸:0\~80% 총전됨

녹색으로 점멸 : 80% 이상 총전됨

녹색으로 점등: 완전히 충전됨

참고

• 리튬 이온 배터리 팩이 아닌 배터리 팩을 부착하면 충전 전류가 자동으로 차단됩니다. 지정된 배터리 팩만 충전하십시오.
  -배터리 팩이 부착된 상태로 충전기를 옮기거나 운반하지 마십시오.

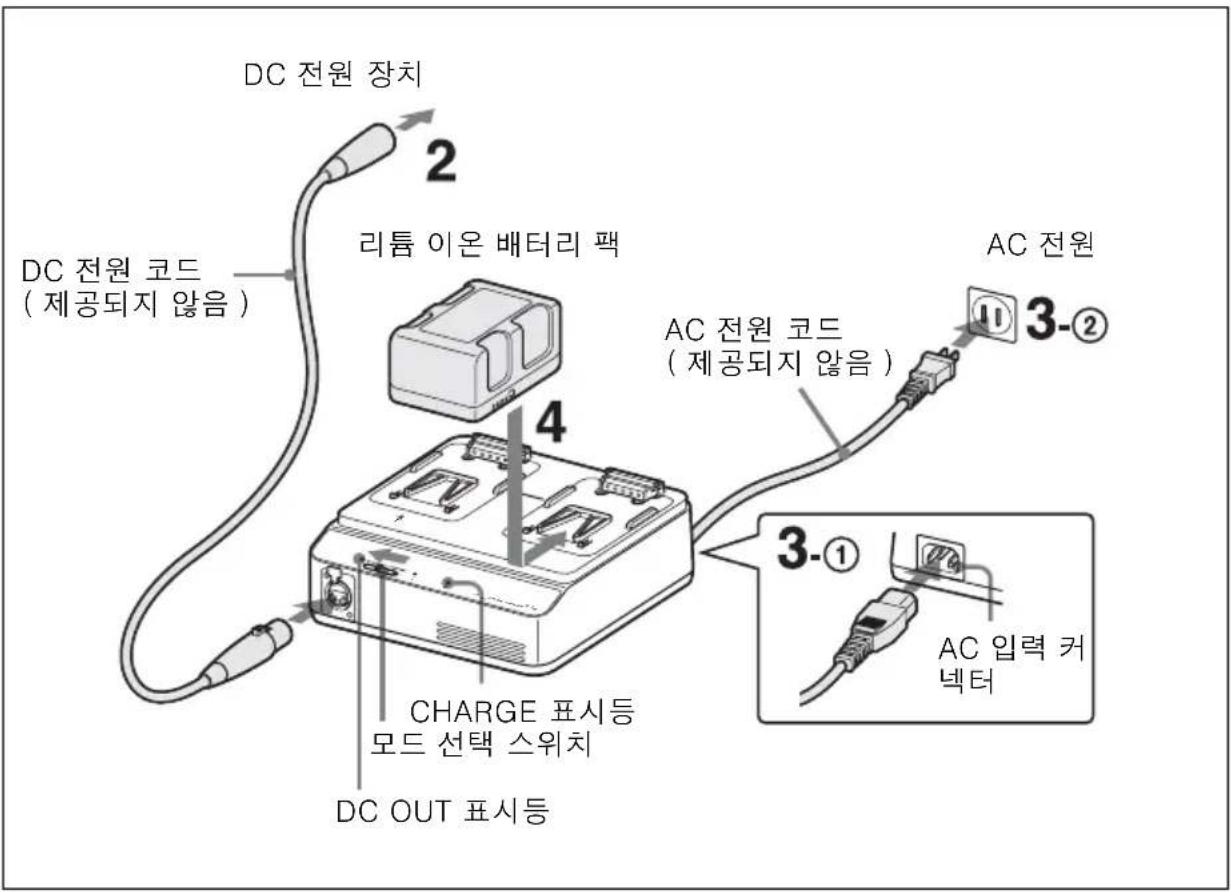

DC OUT 모드로 충전

연결된 장치에 전원이 공급되는 동안 채

널 2에서 배터리 팩을 충전할 수 있습

니다.

DC 전원 장치 2 DC 전원 코드 (제공되지 않음) 리튬 이온 배터리 팩 4 AC 전원 코드 (제공되지 않음) 3-② 3-① AC 입력 커넥터 CHARGE 표시등 모드 선택 스위치 DC OUT 표시등

1 모드 선택 스위치를 DC OUT으로 설정합니다.

2 DC 전원 코드 (제공되지 않음) 를 DC OUT 커넥터 ① 및 DC 전원 장치 ②에 연결합니다.

3 AC 전원 코드 (제공되지 않음) 를 AC 입력 커넥터 ① 및 AC 전원 ② 에 연결합니다.

2단계에서 연결된 장치에 DC 전원이 공급되며 DC OUT 표시등이 녹색으로 점등됩니다.

4 채널 2 에 배터리 팩을 삽입합니다.

배터리 팩 부착 방법에 대한 자세한 내용은 "CHARGE 모드로 충전" 외 단계를 참조 하십시오.

배터리 팩 분리

부착된 배터리 팩을 부착시의 반대 방향으로 민 다음 위로 당기십시오.

참고

배터리 팩은 간단한 잠금 메커니즘을 통해 부착됩니다. 분리 시 배터리 팩을 떨어트리지 않도록 주의하십시오.

오류가 검출된 경우

CHARGE 모드나 DC OUT 모드로 충전시에 아래 항목 중 어느 하나라도 검출되면 CHARGE 표시등이 주황색과 녹색으로 번갈아 점멸됩니다.

• 충전이 시작된 후 빠른 충전이 시작되지 않는 경우
  -규정된 시간 내에 충전이 완료되지 않는 경우
• 총전 중인 배터리의 전압이 규정 수준을 초과하는 경우
• 총전기의 내부 전압이 지정된 수준을 초과했습니다.
• 총전기의 내부 전압이 지정된 수준 이 하로 떨어졌습니다.
• 결함이 있는 배터리가 연결되었습니다.
  -충전기의 내부 온도가 매우 높습니다.
• 냉각 팬 고장입니다.

오류가 검출되었을 경우의 조치

즉시 AC 전원 코드를 AC 전원 콘센트에서 뽑고 배터리 팩을 제거한 후 제품을 구입하신 판매점에 연락해 주십시오.

사양

전원 100 V \~ 240 V AC, 50/60 Hz

소비 전력 220 W

입력 용량 충전 : 205 VA

출력 충전 : 16.8 V/

5 A, 1 4.2 V / 5.7 A

DC 출력 :

16.8 V, 6 A

작동 온도 충전:0 ℃\~45 ℃

(32 °F\~ 113 °F)

DC 출력 : -5 ℃\~

+45 ℃

(23 °F\~113 °F)

보관 온도 -20 ℃\~+60 ℃

(-4^ +140^)

크기 (w/h/d) 227 × 74 ×

199.5 mm (9 × 3 ×

7 ^7 / _8 인치 )

(DC OUT 레버를 포

함해 204mm(8 ^1 /8

인치의 깊이)

중량 약 1.8kg(3 파운

드 15 온스)

기본 제공 액세서리

사용 설명서 (1)

AC 전원 코드 (미국용)(1)

옵션 액세서리

DC 전원 코드

디자인 및 사양은 예고 없이 변경될 수 있습니다.

주의

사용 전에는 항상 정상적으로 작동하는지 확인하십시오. SONY 는 본체의 오류로 인한 현재 또는 장래 이익의 손실에 대한 손해에 대해서 보증기간 중이거나 보증기간 경과 후 또는 어떠한 이유에도 상관없이 배상이나 변상에 대한 일체의 책임을 지지 않습니다.

이 설명서에 수록된 내용은 Sony Corporation의 자산에 해당하는 정보로 이루어져 있으며 이 설명서에 기술된 장비의 구매자만 사용하도록 의도된 것입니다.

Sony Corporation은 Sony Corporation의 명시적인 서면 허가 없이 이 설명서의 일부를 복제하거나 이 설명서에 기술된 장비의 작동이나 유지 보수를 제외한 다른 목적으로 사용하는 것을 엄격히 금지하고 있습니다.
