AC-DN10A - 배터리 충전기 SONY - 무료 사용 설명서

제품 유형	배터리 충전기 / AC 어댑터
브랜드	Sony
모델	AC-DN10A
크기 (L × H × P)	101 × 177 × 48 mm
무게	약 810 g
전원 공급	100 – 240 V AC, 50/60 Hz
소비 전력	130 VA 이하
작동 온도	0 °C ~ 35 °C
DC 출력 전압	16.7 V
DC 출력 전류	6 A 최대 (열 저하 가능)
DC 최대 출력 전력	100 W
출력 커넥터 유형	5핀 사각, XLR 4핀
호환 배터리 팩	BP-GL95B/GL95A/GL65A, BP-FL75/FLX75
일반 충전 시간 (25 °C)	BP-GL95B: 약 90분; BP-GL95A: 약 135분; BP-GL65A: 약 140분; BP-FL75/FLX75: 약 65분
예비 배터리 기능	설치된 배터리를 통해 정전 시 지속 전원 공급
열 보호	내부 온도 < 0 °C 또는 > 60 °C 시 충전 중단
안전 – 습기	비, 습기, 물방울 또는 튀김에 노출 금지
안전 – 접지	접지 플러그가 있는 3선 전원 코드 사용
유지 관리 – 청소	마른 천으로만 청소
유지 관리 – 터미널 검사	배터리 단자 핀 상태 정기 점검
제공 액세서리	사용 설명서, 전원 코드 (앵글 타입)
옵션 액세서리	DC 전원 코드

자주 묻는 질문 - AC-DN10A SONY

Sony AC-DN10A로 어떤 배터리 팩을 충전할 수 있나요?

이 충전기는 다음 Sony 리튬 이온 배터리 팩과 호환됩니다: BP-GL95B, BP-GL95A, BP-GL65A, BP-FL75, BP-FLX75. BP-M50/M100과 같은 니켈 금속 하이브리드 배터리는 충전하지 않습니다.

AC-DN10A를 캠코더용 AC 어댑터로 사용할 수 있나요?

네, 호환 가능한 휴대용 장치에 부착하면 AC 어댑터로 작동합니다. 출력 커넥터를 통해 최대 100W(16.7V, 6A)의 DC 전원을 공급합니다. 배터리를 충전하면서 동시에 장치에 전원을 공급할 수 있습니다.

AC-DN10A 충전기에 배터리 팩을 어떻게 설치하나요?

배터리를 수납부에 맞추고 딸깍 소리가 날 때까지 아래로 밀어 넣으세요. 제거하려면 잠금 해제 레버(5번)를 사용하세요. 배터리가 호환되는지, 접점이 깨끗한지 확인하세요.

충전 표시등이 주황색과 녹색으로 빠르게 깜박이면 어떻게 해야 하나요?

이 깜박임은 충전 중 이상이 감지되었음을 나타냅니다(전압 과소/과대 또는 충전 시간 초과). 충전기를 전원에서 분리하거나 배터리를 제거하여 재설정하세요. 문제가 지속되면 Sony 기술자에게 문의하세요.

AC-DN10A 충전기를 BP-M50/M100 배터리와 함께 사용할 수 있나요?

아니요, 이러한 니켈 금속 하이브리드 배터리는 호환되지 않습니다. 이 충전기는 설명서에 나열된 리튬 이온 배터리 팩 전용입니다. 권장되지 않는 배터리를 사용하면 폭발 위험이 있을 수 있습니다.

AC-DN10A 충전기를 어떻게 청소하고 유지 관리하나요?

장치는 마른 천으로만 청소하세요. 액체나 스프레이를 절대 사용하지 마세요. 배터리 단자는 소모품입니다: 부식이나 변형으로 인한 고장을 방지하기 위해 Sony 기술자에게 정기적으로 검사를 받으세요.

충전기를 계속 연결해 두어도 되나요?

네, 하지만 뇌우가 있거나 장기간 사용하지 않을 때는 분리하는 것이 좋습니다. 이 장치에는 전원 스위치가 없으므로 문제 발생 시 차단할 수 있도록 쉽게 접근 가능한 벽면 콘센트를 준비해야 합니다.

예비 배터리 기능은 무엇인가요?

전원 코드가 실수로 분리된 경우 충전기에 설치된 리튬 이온 배터리가 연결된 장치(예: 캠코더)에 예비 전원을 공급합니다. 이는 정전 시 작업 중단을 방지합니다.

AC-DN10A 충전기를 야외에서 사용할 수 있나요?

이 장치는 비와 습기로부터 보호되는 경우 야외에서 사용할 수 있습니다. 직사광선에 노출하지 마세요. 상업 및 경공업 환경용으로 설계되었으며, 주거용이 아닙니다.

충전기에 결로가 생겼을 때 어떻게 해야 하나요?

장치가 추운 곳에서 따뜻한 곳으로 이동되면 결로가 발생할 수 있습니다. 장치의 전원을 끄고 결로가 사라질 때까지 기다린 후 사용하세요. 결로 상태에서 사용하면 장치가 손상될 수 있습니다.

사용 설명서 AC-DN10A SONY

본 기기를 작동하기 전에 반드시 본 설명서를 숙지하고, 설명서는 나중을 위해 잘 보관하십시오.

경고

화재나 감전 위험을 방지하려면 장치가 물기나 습기에 노출되지 않도록 하십시오.

감전 위험이 있으므로 본체를 열지 마십시오. 자격 있는 전문 정비 요원만 서비스를 실시해야 합니다.

경고

이 기기는 접지되어야 합니다.

경고

이 기기에는 전원 스위치가 없습니다. 기기를 설치할 때 접근이 용이한 스위치를 고정된 배선에 만들어 사용하거나 벽면 콘센트에 전원 플러그를 연결합니다. 이때 콘센트가 기기 근처에 있어야 하고 전원 코드의 접근이 용이해야 합니다. 기기를 조작하는 동안 오류가 발생하면 스위치를 OFF 하거나 전원 플러그를 뽑으십시오.

경고

배터리가 직사 광선, 불 등과 같은 과도한 열에 노출되어서는 안 됩니다.

경고

1. 해당되는 각 국가의 안전 규정을 준수하는 접지부가 있는 승인된 전원 코드(3코어 메인 리드) / 어플라이언스 커넥터 / 플러그를 사용하십시오.
2. 정격 등급(전압 및 암페어)을 준수하는 전원 코드(3코어 메인 리드) / 어플라이언스 커넥터 / 플러그를 사용하십시오.

위의 전원 코드 / 어플라이언스 커넥터 / 플러그 사용에 관한 질문은 자격 있는 전문 정비 요원에게 문의하십시오.

경고

기기에 액체가 떨어지거나 튀지 않도록 해야 합니다. 꽃병과 같이 액체가 든 물체를 기기 위에 올려 놓아서는 안 됩니다.

이 기기는 업무용 환경에서 사용할 목적으로 적합성평가를 받은 기기로서 가정용 환경에서 사용하는 경우 전파간섭의 우려가 있습니다.

주의

— 지정된 것 이외의 배터리를 충전하는 경우 폭발할 위험이 있습니다. 권장 배터리 외에는 충전하지 마십시오. — 배터리 또는 제품을 폐기할 때는 해당 지역 또는 국가의 법률을 따라야 합니다. 불이나 뜨거운 오븐에 배터리를 넣거나, 배터리를 기계적으로 손상시키거나 절단하지 마십시오. 폭발하거나 화재의 원인이 될 수 있습니다. 배터리를 극히 낮은 기압에 노출시키지 마십시오. 배터리가 폭발하거나 가연성 액체 또는 기체가 누출될 수 있습니다. — 직사광선이 비추는 장소나 불 옆 등과 같이 고온의 장소에 배터리를 두지 마십시오. 점화, 폭발하거나 화재의 원인이 될 수 있습니다. 배터리를 물이나 바닷물에 넣거나 젖게 하지 마십시오. 감전을 일으킬 수 있습니다.

어린이가 있을 가능성이 있는 장소에서 본 장비를 사용하는 것은 적합하지 않습니다.

본 기기는 기기와 연결된 장치의 전력 소비에 따라 뜨거워질 수 있습니다. 이것은 오동작이 아닙니다. 가열된 부분을 장시간 동안 만지지 않도록 주의하십시오.

서비스 담당자를 위한 고지사항

주의

감전 위험

본 제품의 주 회로의 퓨즈는 중성선 측에

연결되어 있을 수 있습니다.

수리 중에 감전을 피하려면 전원에서 기기를 분리하십시오.

수리 중에 감전을 피하려면 전원에서 기기를 분리하십시오.

목차

개요 120

기능 120

부품 위치 및 기능 121

연결 123

연결 가능 장치 123

AC 전원 코드 연결 123

코드 스트랩 사용 124

캠코더 또는 다른 장치에 장착 125

배터리 팩 충전 126

사용 주의사항 128

사양 129

개요

AC-DN10A는 Sony 리튬이온 배터리용 배터리 충전기입니다.

캠코더와 같은 휴대용 장치에 장착한 경우 AC 어댑터로 작동합니다.

참고

BP-M50/M100 니켈 메탈 하이드라이드 배터리 팩은 본 기기로 충전할 수 없습니다.

기능

최대 전원 공급 100W DC

본 기기는 최고 입력 전압 17V에서 최고 16.7V DC, 6A 전원을 장치로 공급합니다.

본 기기는 연결된 장치로 DC 전원을 공급하는 동안 배터리를 충전할 수 있습니다. 그러나 장치에 대한 DC 전원 공급 때문에 배터리 충전을 위한 전류가 부족한 경우 배터리 충전이 중단됩니다 (캠코더 또는 다른 장치에 대한 DC 공급은 유지됩니다).

배터리 백업 기능

AC 전원 코드가 실수로 AC 전원에서 분리되면 본 기기에 장착된 충전된 리튬 이온 배터리 팩을 사용해 연결된 장치로 대체 백업 전원을 제공합니다.

기기로 충전할 수 있는 배터리 팩 / 기기에 연결할 수 있는 Sony 장치

기기를 사용하여 충전할 수 있는 배터리 팩과 기

기에 연결할 수 있는 장치에 대한 자세한 내용은

Sony Professional 제품 웹 사이트를 방문하십시오.

Sony 프로페셔널 제품 웹 사이트:

일본, 중국 외 국가 및 지역

(페이지 하단의 [Change Country, Region or Language] 를 클릭하고 지역 및 언어 선택)

https://pro.sony/

일본

https://www.sony.jp/professional/

중국

https://www.sonystyle.com.cn/

professional/

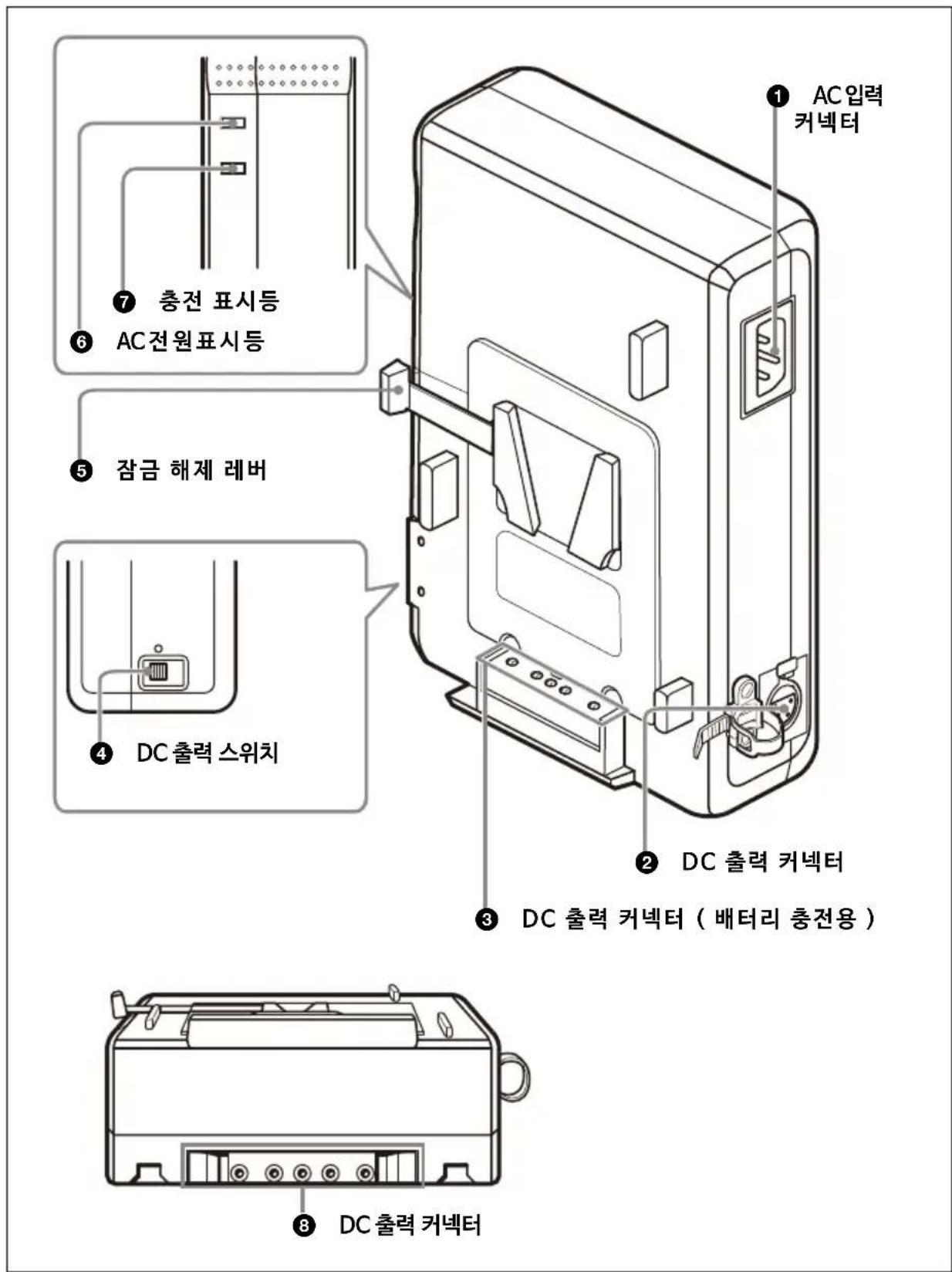

부품 위치 및 기능

① AC 입력 커넥터

제공된 AC 전원 코드를 사용해 AC 전원에 연결합니다.

② DC 출력 커넥터 (XLR 타입, 4핀)

옵션 DC 전원 코드를 사용해 휴대용 장치로 DC 전원을 공급합니다.

③ DC 출력 커넥터 (배터리 충전용, 사각, 5핀)

리튬이온 배터리 팩 충전을 위한 전원을 공급합니다.

④ 출력 스위치

스위치가 ④ 위치에 있으면 DC 전원 공급 장치가 DC 출력 커넥터로 출력합니다.

⑤ 잠금 해제 레버

배터리 팩을 제거하려면 레버를 누른 채로 리튬이온 배터리 팩을 위로 당기십시오.

⑥ AC 전원 표시등

AC 전원의 연결 상태 및 DC 출력 상태가 여기에 표시됩니다.

표시등 AC	전원DC 출력스위치	DC출력상태
불켜짐( 초록색 )	연결됨	○ 위치 ON
불켜짐( 주황색 )	연결됨 표시되지 않은위치	OFF*
불꺼짐	연결되지 않음	- OFF**

*배터리가 충전되는 동안에는 DC 출력 스위치가 표시되지 않은 위치에 있어도 DC 출력이 켜집니다.

**배터리 백업 기능은 기기에 배터리 팩이 장착되어 있어야 작동합니다.

⑦ 충전 표시등

배터리 팩의 충전 상태를 표시합니다.

충전 표시등 및 충전 상태에 대한 자세한 내용은 127

페이지의 "충전 표시등 정보"를 참조하십시오.

⑧ DC 출력 커넥터 (사각, 5핀)

본 기기와 직접 연결된 캠코더, 휴대용 편집기 또는 필드 편집기로 DC 전원을 공급합니다.

연결

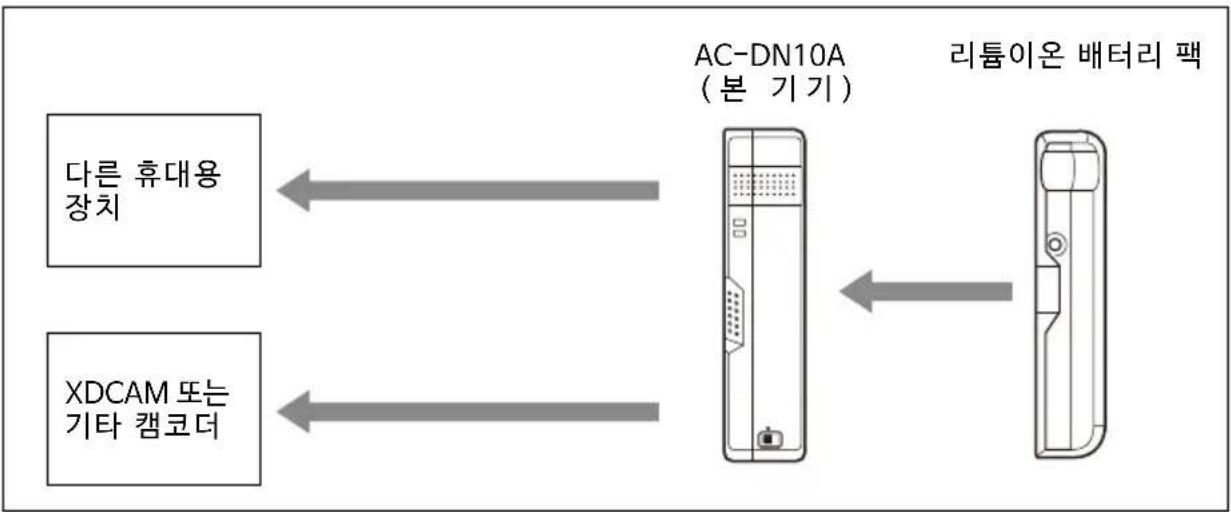

연결 가능 장치

기기에 연결할 수 있는 장치에 대한 자세한 내용은 120페이지에 주소가 있는 Sony Professional 제품 웹사이트를 방문하십시오.

AC 전원 코드 연결

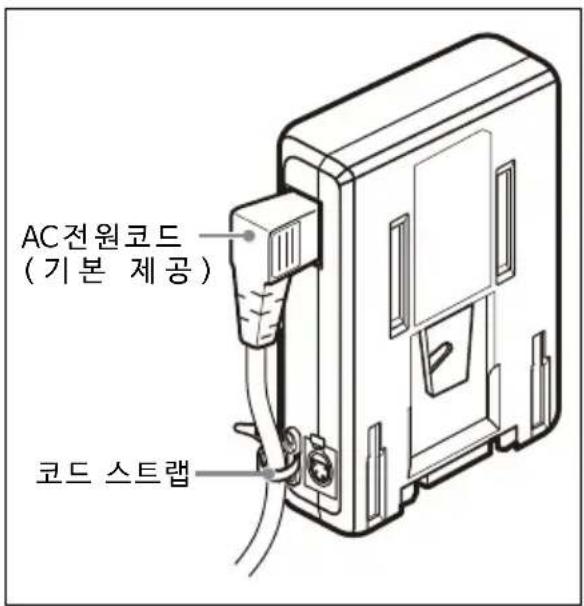

제공된 AC 전원 코드(앵글 타입) 또는 옵션 AC 전원 코드(스트레이트 타입)를 본 기기에 연결할 때는 아래에 나오는 것처럼 코드 스트랩으로 코드를 고정하십시오.

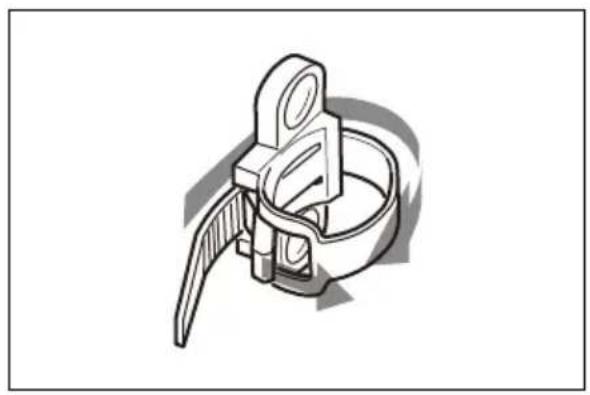

코드 스트랩 사용

1 걸쇠를 뒤로 당겨서 끈을 당기거나 끈을 당겨 빼냅니다.

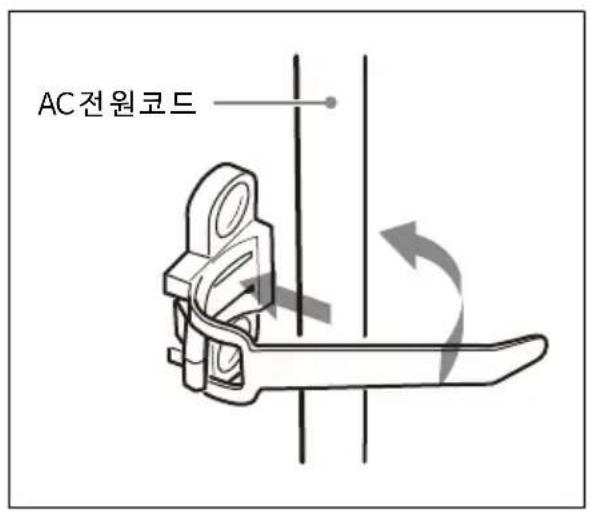

2 AC 전원 코드를 연결하고 주변에 스트랩을 감습니다.

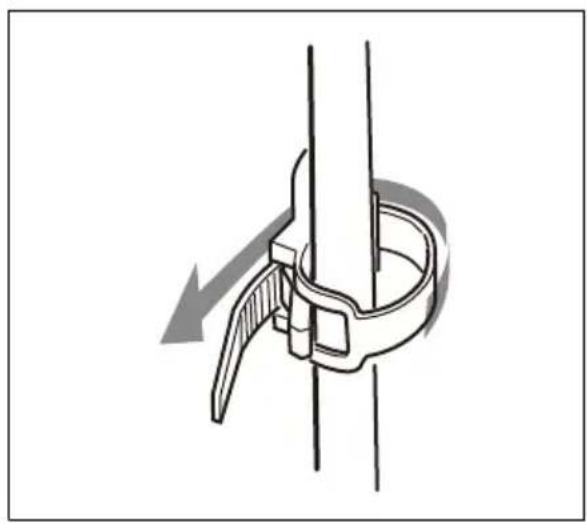

3 벨트를 버클에 삽입하고 코드가 단단히 고정될 때까지 화살표 방향으로 밀어 넣습니다.

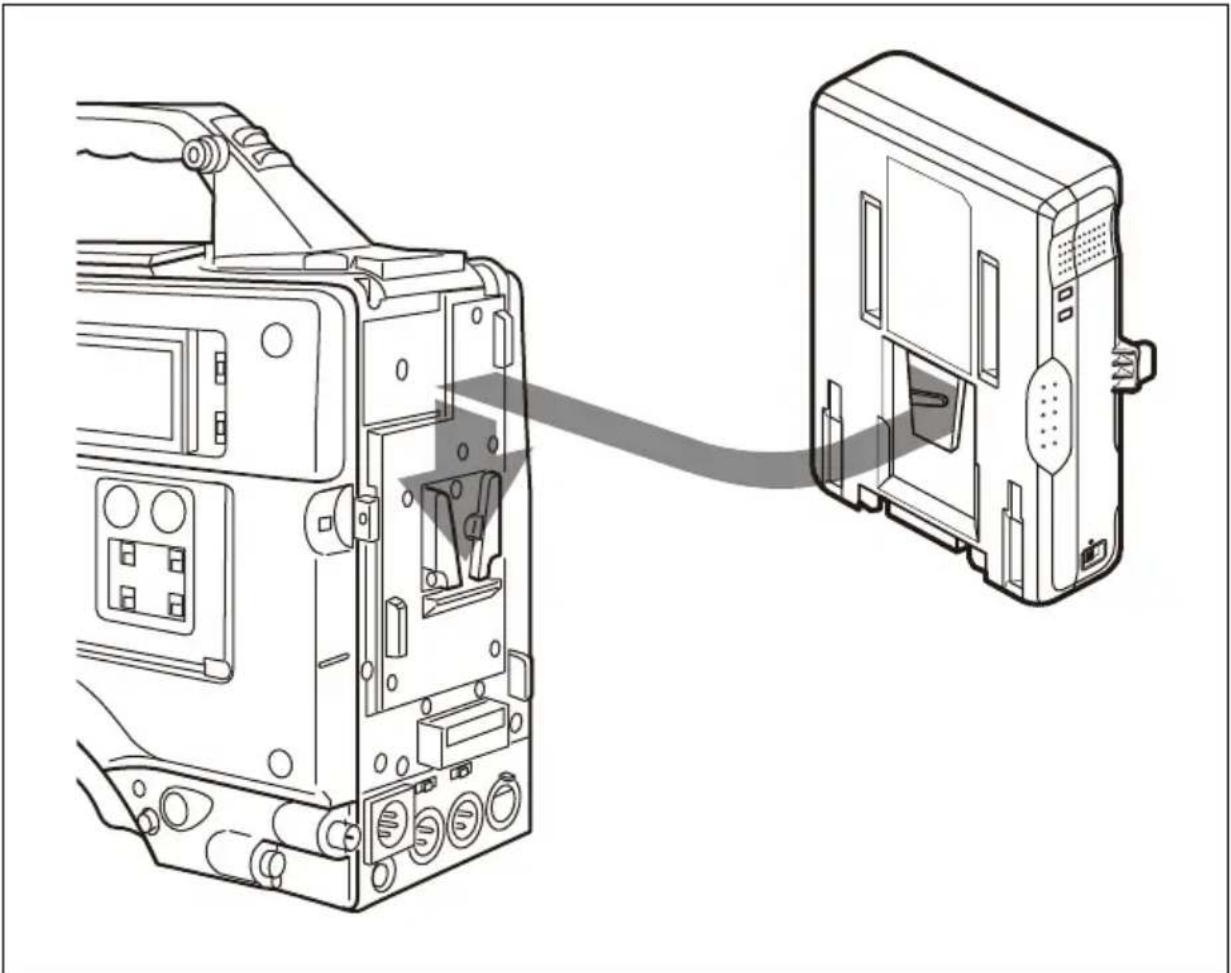

본 기기를 장치에 장착하는 방법은 아래 그림에 나와 있습니다.

무선 통신 장비를 장착하기 위한 브래킷 조립품 (부품 번호: A-8278-057-B, 서비스 요원용) 이 캠프코더에 장착되어 있는 경우, 나사 2개를 풀어 코드 스트랩을 본 기기에서 분리한 후 코드 스트랩을 180도 돌려서 다시 부착하십시오.

배터리 팩 충전

안전을 위해 아래 나열된 Sony 배터리 팩만 사용하십시오.

-리튬이온 배터리 팩:

BP-GL95B/GL95A/GL65A

BP-FL75/FLX75

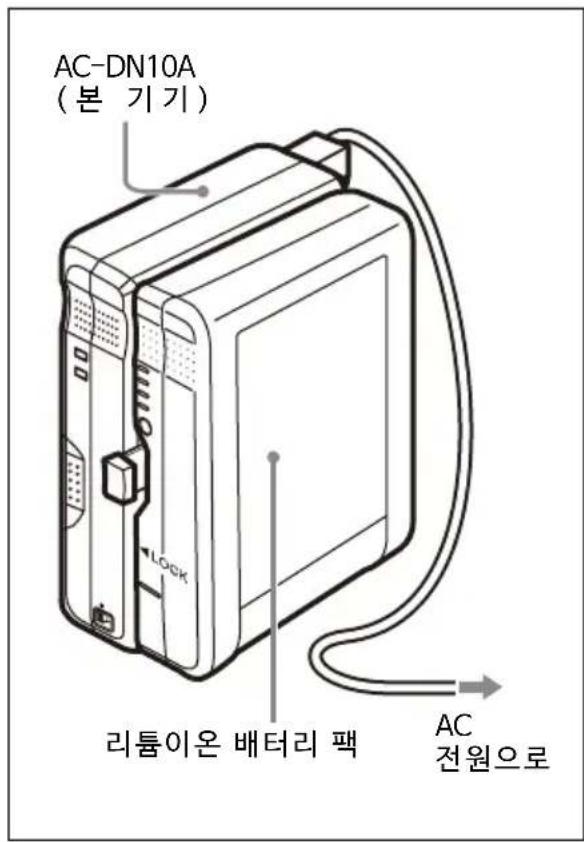

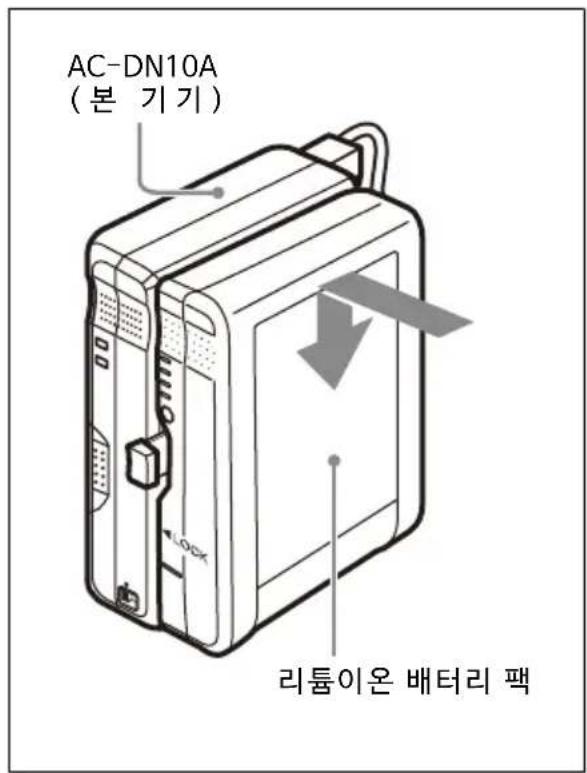

아래 그림과 같이 리튬이온 배터리 팩을 부착하고 충전하십시오.

1 리튬이온 배터리 팩을 부착하십시오.

2 본 기기에 연결된 AC 전원 코드를 AC 전원 콘센트에 꽂으십시오. 자동으로 충전이 시작됩니다.

충전 시간

완전히 방전된 배터리 팩을 완전히 충전하는 데 걸리는 시간은 아래 표에 나와 있습니다 (기온 25°C 및 연결된 장치로 DC 전원을 공급하지 않는 경우).

배터리 팩 완전 충전	까지 충전시간
BP-GL95B 약 90 분
BP-GL95A 약 135 분
BP-GL65A 약 140 분
BP-FL75/FLX75 약 65 분

충전 표시등 정보

충전 표시등은 아래 표와 같이 장착된 배터리 팩의 충전 상태를 보여줍니다.

표시등 총전 상태
감박임(주황색)	충전 중 (90% 미만 용량)
감박임(초록색)	충전 중 (90%~100% 용량)
불켜짐(초록색)	완전 총전됨
감박임(주황색→녹색→꺼짐)	충전 대기 상태 (배터리 내부 온도가 0°C 이하이거나 60°C 이상)
빠르게 감박임(주황색 및 초록색)	충전 중 오류 감지 (자세한 내용은 아래의"충전 중 이상이 감지된 경우 "를 참조하십시오 .)

• BP-M50/M100 니켈 메탈 하이드라이드 배터리 팩은 본 기기로 충전할 수 없습니다.

- 니켈 카드뮴 배터리 팩은 DC-L1 (NP-1B용 어댑터) 및 DC-L90 (BP-90A용 어댑터)을 사용해 충전할 수 없습니다.

충전 중 이상이 감지된 경우

충전 중 다음 조건 중 하나가 감지되면 배터리 팩을 보호하기 위해 충전이 중단되며 충전 표시등이 주황색 및 초록색으로 빠르게 깜박입니다.

- 충전을 시작한 후 배터리 충전을 위한 DC 출력 커넥터의 전압이 지정된 수준(6V) 미만으로 낮아진 경우.

- 충전을 시작한 후 배터리 충전을 위한 DC 출력 커넥터의 전압이 지정된 수준(17.5V)을 초과하여 높아진 경우.

- 배터리 전압이 지정된 시간 내에 지정된 수준(2시간)으로 높아지지 않은 경우.

본 기기를 AC 전원에서 분리하거나 배터리 팩을 제거하기 전까지 충전 표시등이 계속 깜박입니다.

참고

- 본 기기로 충전할 수 없는 배터리 팩을 연결하면 충전되지 않으며 충전 표시등이 커지지 않습니다.

사용 주의 사항

배터리 충전기 참고

• 본 기기는 0 °C ~ 35 °C 작동 환경에서 사용하십시오. 낮은 온도에서는 충전이 원활하지 않으므로 10 °C ~ 30 °C 온도에서 배터리 팩을 충전하는 것이 좋습니다. 이 기기에는 온도로 제어되는 충전 제어 기능이 있습니다. 배터리 내부 온도가 0 °C 이하이거나 60 °C 이상이면 기기가 대기 상태가 되며 충전이 되지 않습니다. 온도가 0 °C를 넘거나 60 °C 아래로 떨어지면 다시 충전이 시작됩니다. 본 기기를 먼지가 많은 장소 또는 부식성 가스가 있는 장소에서 사용하거나 보관하지 마십시오. 본 기기를 직사광선에 노출된 장소에서 사용하거나 보관하지 마십시오.

배터리 팩 참고 사항

배터리 팩은 완전히 충전된 상태에서도 점차 자연스럽게 충전량을 잃어버립니다. 충전이 끝나면 가급적 빨리 배터리 팩을 사용하십시오. 배터리 팩은 장비에 장착하거나 원래 포장 용기에 넣어 휴대 또는 보관하십시오. 배터리 팩의 수명을 연장하려면 차가운 곳(약 20 °C)에 보관하고 10 °C ~ 30 °C 사이의 기온에서 충전하십시오. 온도가 10 °C 이하로 떨어지면 배터리 팩의 성능이 저하되며 배터리 팩의 사용 가능 시간이 단축됩니다. 배터리 사용 시간을 늘리려면 사용 전에 실내 기온(약 20 °C)으로 배터리 팩의 온도를 높이십시오. 여분의 배터리 팩을 휴대하는 것이 좋습니다.

리튬이온 배터리 팩에는 메모리 효과가 없습니다. 완전히 충전하기 전에 배터리를 방전할 필요는 없습니다.

배터리의 사용 가능 시간이 매우 짧아지면 새 배터리로 교체할 시기입니다.

배터리 단자 참고 사항

이 장치의 배터리 단자(배터리 팩 및 AC 어댑터의 커넥터)는 소모품입니다. 배터리 단자의 핀이 충격 또는 진동에 의해 구부러지거나 변형되거나 장기간 실외 사용으로 인해 부식된 경우 장치의 전원에 제대로 공급되지 않을 수 있습니다. 장치가 제대로 작동되도록 유지하고 장치의 사용 가능한 수명을 연장하기 위해 정기점검을 실시하는 것이 좋습니다. 점검에 대한 자세한 내용은 Sony 서비스 또는 판매 담당자에게 문의하십시오.

응축

이 장치를 추운 곳에서 따뜻한 곳으로 갑자기 가져오거나 주변 온도가 갑자기 높아진 경우에는 물방울이 장치의 외부 표면 및/또는 내부에 생길 수 있습니다. 이 현상을 응결이라고 합니다. 응결이 발생하면 장치를 끄고 응결이 제거될 때까지 기다린 후 장치를 작동시키십시오. 응결이 있는 상태에서 장치를 작동시키면 장치가 손상될 수 있습니다.

사양

일반

전원 요구 사항

100-240 V AC, 50/60 Hz

전원 소비

130 VA 이하

작동 온도

0°C ~ 35°C

무게(약) 810g

크기 101 × 177 × 48 mm

(너비/높이/깊이)

(돌출부 제외)

출력

출력 전원 (DC)

100W(최고)

출력 전압 (DC)

16.7V

출력 전류 (DC)

6A(최대)

하지만 온도가 35°C~45°C

범위이면 최대 출력 전류는

다음과 같습니다.

최대 40 °C(PXW-Z750 등):

5 A(최대)

최대 45 °C(HXC-FB80 등):

4 A(최대)

출력 단자 (DC)

사각 5 핀 커넥터

XLR4핀 커넥터

16.7V,6A(최고)

출력 단자 (DC)

사각 5 핀 커넥터

16.8 V, 5 A/3 A

14.2 V, 5.7 A

기본 제공 액세서리

작동 설명서(1)

옵션 액세서리

DC 전원 코드

디자인 및 사양은 사전 통보 없이 변경될 수 있습니다.

주의

사용 전에는 항상 정상적으로 작동하는지 확인하십시오.

SONY는 본체의 오류로 인한 현재 또는 장래 이익의 손실에 대한 손해에 대해서 보증 기간 중이거나 보증 기간 경과 후 또는 어떠한 이유로도 배상 또는 변상하지 않습니다.

또한

SONY는 이 장치에 의해 발생했거나 제3자가 제기한 어떠한 종류의 보상 청구에 대해서도 책임을 지지 않습니다.

SONY는 어떤 상황이든 상관없이 이 장치와 관련하여 발생할 수 있는 서비스의 해지 또는 중단에 대해 책임을 지지 않습니다.
