製品タイプ	コードレスチェーンソー
ブランド	ケルヒャー
モデル	CS 40036 Bp
定格電圧	36 V
チェーン無負荷速度	23 m/s
ガイドバー長さ	400 mm
切断長さ	340 mm
チェーンピッチ	3/8"
チェーンオイルタンク容量	160 ml
重量（バッテリーパック除く）	5,0 kg
寸法（長さ×幅×高さ）	904 × 217 × 261 mm
音圧レベル (LpA)	92,9 dB(A)
音響パワーレベル (LwA)	103,9 dB(A)
振動値（前ハンドル）	3,0 m/s²
振動値（後ハンドル）	3,4 m/s²
電源	36Vリチウムイオンバッテリー（Battery Power+ ケルヒャー）
安全装置	チェーンブレーキ、爪ストッパー、チェーンキャッチ、キックバック防止チェーン
必要な保護具	ヘルメット、聴覚保護具、フェイスシールド、耐切創手袋、防護レッグ、安全靴
日常メンテナンス	定期的な清掃、チェーン張りの確認と調整、チェーンブレーキの点検、チェーンの研ぎまたは交換
交換部品	ケルヒャー純正アクセサリーおよび部品のみを使用
保証	国別条件に準じる（請求書参照）

よくある質問 - CS 40036 Bp Kärcher

ケルヒャーCS 40036 Bpチェーンソーの始動方法は？

バッテリーが充電され、挿入されていることを確認してください。チェーンブレーキをハンドガードをハンドル側に引いて解除します。メインスイッチのロック解除ボタンを押し、その後メインスイッチを押します。装置が起動します。

チェーンの張りの確認と調整方法は？

使用前にバッテリーを取り外し、手袋を着用してください。カバーのナットを緩めます。チェーンがガイドバーから約6.5mmになるまで調整ネジを回します。ナットを締めます。

チェーンにはどのようなオイルを使用すればよいですか？

メーカー推奨の生分解性チェーンオイルを使用してください。使用前にオイルタンク（容量160ml）を満たしてください。

ケルヒャー36Vバッテリーの充電方法は？

ケルヒャーBattery Power+ 36V急速充電器のみを使用してください。充電器をコンセントに接続し、バッテリーを挿入します。LEDが充電レベルを示します。バッテリーを24時間以上充電したままにしないでください。

重要な安全上の注意事項は？

常にヘルメット、聴覚保護具、耐切創手袋、防護レッグ、安全靴を着用してください。のこぎりを両手で握り、肩より上に上げないでください。人や動物を15m以上離してください。はしごの上で作業しないでください。

チェーンソーの掃除とメンテナンス方法は？

バッテリーを取り外します。ブラシでチェーンを掃除し、乾いた布で本体を拭きます。掃除のたびにチェーンブレーキを確認します。必要に応じてチェーンを研ぎ、摩耗した場合は交換します。

チェーンソーを安全に運ぶ方法は？

バッテリーを取り外します。チェーンブレーキをかけます。チェーンガードを取り付けます。前ハンドルで持ち、ガイドバーを後ろに向けます。長距離移動の場合は、オイルタンクを空にします。

チェーンソーを長期間保管する方法は？

バッテリーを取り外し、チェーンブレーキをかけ、チェーンガードを取り付けます。チェーンオイルを抜きます。錆を防ぐためチェーンに油を差します。乾燥した風通しの良い場所で、腐食性物質から遠ざけて保管します。

チェーンソーが始動しない場合の対処法は？

バッテリーが充電され、正しく挿入されていることを確認してください。バッテリーが故障している場合は交換してください。過熱した場合は、冷ましてください。取扱説明書のトラブルシューティング表を参照してください。

ケルヒャーCS 40036 Bpチェーンソーの保証は？

保証は、お住まいの国の適用条件に従い、材料および製造上の欠陥を対象とします。購入請求書を持参の上、販売店または正規サービスセンターにお問い合わせください。

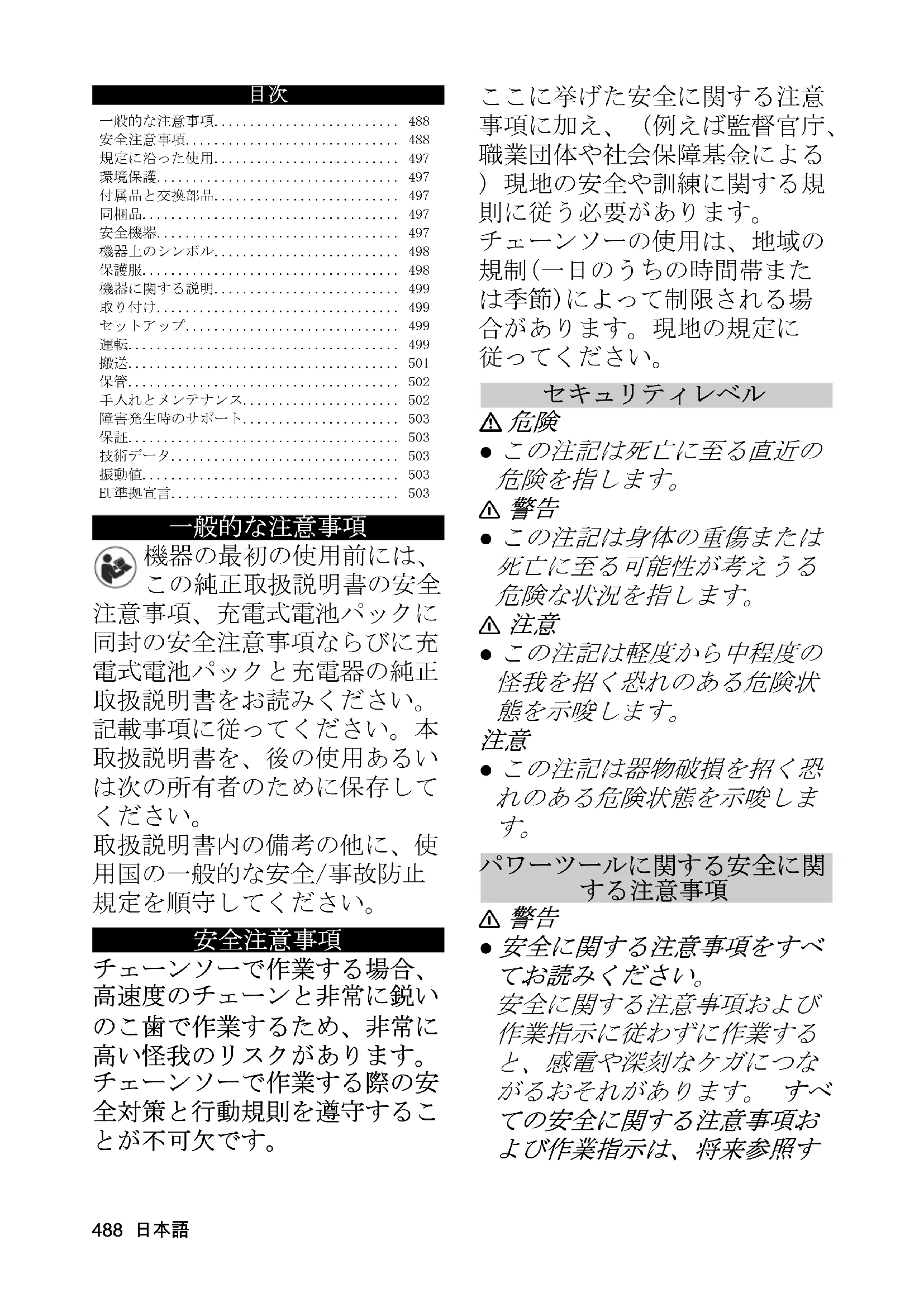

使用説明書 CS 40036 Bp Kärcher

機器の最初の使用前には、ご純正取扱説明書の安全

注意事項、充電式電池パックに同封の安全注意事項、および充電式電池パックと充電器の純正取扱説明書をお読みください。記載事項に従ってください。本取扱説明書を、後の使用または次の所有者のために保存してください。

取扱説明書内の備考の他に、使用国の一般的安全/事故防止規定を順守してください。

安全注意事項

チェーンソー作業を行う場合、高速のチェーンと非常に鋭い刃で作業するため、非常に高い怪我のリスクがあります。チェーンソー作業を行う際の安全対策と行動規則を遵守することが不可欠です。

ここに挙げた安全に関する注意事項に加えて、（例：監督官庁、職業団体や社会保障基金による）現地の安全や訓練に関する規則に従う必要があります。

チェーンソーの使用は、地域の規制（一日の時間帯または季節）によって制限される場合があります。現地の規定に従ってください。

七千年 デフ引流

△危険

• この注記は死亡に至る差し迫った危険を示します。

警告

• この注記は身体の重傷または死亡に至る可能性のある危険な状況を示します。

注意

• この注記は軽度から中程度の怪我を招く恐れのある危険状態を示します。

注意

• この注記は器物破損を招く恐れのある危険状態を示唆します。

ハフロールに関する安全上の注意事項

警告

• 安全上の注意事項をすべてお読みください。

安全上の注意事項および作業指示に従わずに作業すると、感電や深刻なケガにつながるおそれがあります。すべての安全上の注意事項および作業指示は、将来参照する

ために大切に保管してください。

安全上の注意事項で言及されている用語「ハフーリル」は、コンセントに接続して使用するハフーリル（電源ケーブル付き）、および充電式電池を内蔵したハフーリル（電源ケーブル無し）を指します。

1 作業場の安全性

a 作業場所は整理整頓を心がけ、かつ十分な照明を確保してください。作業場所が整理されていなかったり、十分な照明が確保されていないと、事故につながる可能性があります。

b 爆発の危険がありますので、周囲に可燃性の液体、ガス、ほこりなどが存在する場所では、バフーツルを使用した作業は行わないでください。バフーツルから火花が飛び、ほこりや気体に引火します。

c. パラーニル使用中は、お子様や他の方が近づかないよう注意してください。周りに気を取られず、機器を使った作業に集中してください。

2 電気に関する安全性

a ネラフロールのプラグは、コンセントに適合している必要があります。そのプラグは、決して改造してはなりません。アダプタープラグは、決して保護アース付きネラフロールと一緒に使用

してはなりません。改造したプラグと適合したコンセントの使用は、感電のリスクを低減します。

b パイプ、ヒーター、調理レンジ、冷蔵庫などのアースされた表面に身体が触れないよう注意してください。身体が接地される場合、感電の危険が高くなります。

パフロールを雨や湿気から遠ざけてください。パフロール内に水が入ると、感電の危険が高くなります。

ケーブルを用いたパフロールの運搬、フックへの収納、またはプラグの引き抜きなどの行為は、本来のケーブルの使用方法ではありません。ケーブルを熱、油、鋭利な物、可動機器部品に近づけないよう注意してください。接続ケーブルが損傷またはもつれると、感電のリスクが高くなります。

屋外でパフロールを使用する場合は、必ず屋外での使用に適した接続ケーブルを使用してください。屋外の使用に適した延長ケーブルを使用することで、感電のリスクが低くなります。

雨や湿気の多い場所でパフロールを使用する必要がある場合は、漏電遮断器を使用してください。漏電遮断器を使

用すると、感電のリスクが低くなります。

3 人員の安全

a パフロールを使った作業は、事前に作業の内容を確認し、作業中は常に作業に集中してください。疲れている、薬を服用している、または飲酒しているとは、パフロールを使用しないでください。パフロール使用中に一瞬で集中力が散漫になると、深刻なケガにつながるおそれがあります。 b 必ず、作業に適した防護服と保護メガネを着用してください。防塵マスク、安全靴、防護ヘルメット、耳当てなど、パフロールの種類と用途に適した防護具を使用することで、ケガのリスクが低くなります。 c パフロールが意図せず作動しないよう注意してください。電源および/または充電式電池の接続、ツールの起動、または運搬前には、ツールの電源がオフになっていることを確認してください。パフロールを運搬する際に、スイッチに指がかかって、誤って機器の電源が入ると、事故につながるおそれがあります。 d パフロールをオンにする前に、調整ツールやレンチは近くにないことを確認してください。回転する機器

部品の近くにツールまたはレンチがあると、ケガの原因になります。

e 不安定な場所での作業は避けてください。作業場が安定していることを確認するとともに、作業中も常に安定した状態を維持してください。特に、思わぬ状況に陥った場合でも、電動工具を適切にコントロールできるようにしてください。 f 作業に適した保護服を着用してください。大きすぎる保護服やネックレス等の貴金属は着用しないでください。髪の毛、衣服や手袋をツールの可動部に近づけないよう注意してください。ゆったりとした衣服、手袋、貴金属、長い髪の毛は可動部に巻き込まれるおそれがあります。 g 集塵装置を取り付けることができる場合、接続し、正しく使用していることを確認してください。集塵機を使用することで、ほこりを吸い込むことによる健康被害を低減することができます。

4 パフロールの取り扱い

a 機器に負荷をかけ過ぎないでください。作業に適したパフロールを使用してください。作業内容に適したパフロールを使うことで、適切な作業と安全性が確保されます。

b スイッチに不具合のあるパフロールは使用しないでください。正しくオン・オフできないパフロールは危険です。修理を依頼してください。 c 機器の各種調整を行う、アクセサリを交換する、または機器を収納する場合は、その前にソケットからプラグを外す、または充電式電池を取り外してください。その事前の対策により、パフロールが突然起動する事態を防止できます。 d 使用していないパフロールは、お子様の手の届かない場所に保管してください。慣れていない、あるいはこの作業指示を読んでいない方には、機器を使わせないでください。不慣れな人がパフロールを使うと危険です。 e パフロールには、適切なメンテナンスを行ってください。可動部が固着していないか、スムーズに動くか、各部品がパフロールの作動に影響するような損傷を受けていないか点検してください。機器を使用する前に、損傷した部品の修理を依頼してください。多くの事故は、メンテナンスを怠ったことが原因で発生しています。

f 切断ツールは、刃先を鋭利に保ち、清潔さを保ってください。とがった刃先を鋭利に保った切断ツールを使うと、作業中の抵抗も少なく、スムーズな作業が可能です。 g この作業指示に基づいてパフロール、アクセサリ、付属ツールを使用してください。その際、作業条件と作業内容を十分に考慮してください。本来の使用目的以外の方法でパフロールを使用すると、危険な状況が発生する原因となります。

5 充電式電池パックのご使用とお手入れ

a 充電式電池パックの充電は、メーカーが承認した充電器のみ使用してください。該当する充電式電池パックに適さない充電器は、火災を引き起こす可能性があります。 b 機器は適切な充電式電池パックのみと組み合わせて使用してください。別の充電式電池パックを使用すると、怪我や火災の原因となることがあります。 c 使用しないときは、充電式電池をクリップ、コイン、鍵、釘、ネジなどの金属製のもの、またはショートの原因となる可能性のあるその他の金属製品から遠ざけてください。

一卜は火災や爆発を引き起こす可能性があります。

特定の状況下では、充電式電池パックから液体が漏れることがあります。その液体には触れないようにお願いいたします。誤って液体に触れた場合は、水で十分に洗い流してください。目に入った場合は、直ちに医師の診察を受けてください。バッテリー液は発疹や皮膚の灼熱感を引き起こすことがあります。

パラーニルの修理は、必ず資格を有する専門の作業者が純正の交換部品のみを使用して行ってください。これにより、機器の安全性を確保することができます。

一般的な安全に関する追加指示・注意事項。地域によっては規定により、その機器の使用が制限される場合があります。現地の地方自治体からアドバイスを受けてください。

危険・制御不能な機器の動きによって生じる切断による生命に関わる危険。身体を機器の可動部から遠ざけてください。物が飛んだり落下したりすることによる怪我の危険。半径15m以内に人、特に子供や動物がいる場合は、機器を使用しないでください。機器を改造しないでください。

警告・予期しない動作や機器に不慣れな作業員は、この機器を操作しないでください。使用地の法規によっては、年齢制限がかかる場合があります。潜在的な危険を回避するために、作業領域の視界を遮るものを置かないでください。機器は、十分な照明のもとで使用してください。操作の前に、機器そのもの、すべてのスイッチ類、チューニングレバー、および安全装置が正常に機能していることを確認してください。ゆるんだ箇所がないかをチェックし、すべての保護装置とハンドルが適切に締まり、固定されていることを確認してください。機器の状態が完全でない場合は、使用しないでください。ハンドルのスイッチ類が規定通りに作動しない場合には、機器を絶対に使用しないでください。摩耗したまたは損傷した部品は、機器を稼働させる前に交換してください。バランスの喪失による跳ね返りの危険。無理な体勢を避けて、しっかりと安定した状態でバランスを保ってください。機器が落下した、衝撃を受けた、または異常に振動する場合は、すぐに機器を停止し、損傷の有無を確認して振動の原因を特定してください。損傷箇所を修理する場合は認定サービスに依頼するか、機器を交換してください。

注意・機器を操作するときは、目と耳を完全に保護し、丈夫な手袋と頭部保護具を着用してください。ほこりの多い作業の場合は、マスクを着用してください。機器による作業時は、長く丈夫なズボン、頑丈な作業靴、および適合する作業手袋を着用してください。裸足で作業しないでください。装身具、サンダル、または短パンの着用は禁止です。

• だぶだぶの衣服、髪の毛、宝飾品が機器の可動部分に引っかかると、怪我をする危険があります。衣服や宝飾品は機械の可動部分に近づけないでください。長い髪は1つに束ねてください。聴覚保護具は警告音などを聞く能力を制限する可能性があるため、作業領域の近くで発生する可能性のある危険に注意してください。メーカーによって承認されたアクセサリーまたはスペアパーツのみを使用してください。純正アクセサリーまたはスペアパーツを使用することで、機器の安全でトラブルの無い動作が保証されます。

チューニングに関する安全上の注意

• チューニング動作中は、すべての身体部分を刃から遠ざけてください。チューニングを開始する前に、刃が何にも触れないようにしてください。チューニングで作業する場合、一瞬で注意を怠る

と衣服や身体の一部が刃の部分に引っかかることがあります。

• チューナーは、常に右手で後部ハンドル、左手で前部ハンドルを持つようにしてください。負傷のリスクが高まるため、チューナーを逆向きの作業姿勢で継続使用しないでください。
• チューナー部分が隠れた電線に接触することがあるため、その電動工具は絶縁された状態に保つようにしてください。電圧のかかった電線に触れたチューナーの刃は、電動工具の金属部分に通電するため、使用者に感電を引き起こす可能性があります。
• 安全ゴーグルと耳の保護具を着用してください。さらに、頭部、手、脚、足用の保護具の使用を推奨します。適切な防護服を身に着けることで、木材チップの飛散や偶発的な接触による怪我の危険を減らせます。
• このチェーンソーは、樹木上の作業には使用できません。樹木上の作業をする場合、怪我の危険が伴います。

常に安定した場所に立ち、しっかりとした安全で平らな地面に立つときのみチェーンソーを使用してください。滑りやすい面またははしごのような不安定な場所での使用は、チェーンソーの制御を失う可能性があります。

バランスを崩し、制御不能になる可能性があります。

• 張った枝を切断する際には、枝が跳ね返ることを考慮しておいてください。木の繊維の張力が解放されると、張った枝が作業者に当たり、チェーンソーの制御を失うことがあります。下草や若い木を切るときは特別な注意をしてください。切断の際に、細い枝が刃に巻き込まれ、作業者にたたきつけられ、バランスを失う可能性があります。
• スイッチを切った状態で、前部のハンドルでチェーンソーを持ち、刃の部分を体から離してください。チェーンソーの搬送または保管時は、常に保護カバーを取り付けてください。チェーンソーを注意深く扱うことで、作動中の刃への偶発的な接触の可能性を減らせます。
• 潤滑、チェーンの張り調整、付属品の交換に際しては、指示に従ってください。不適切な張りまたは潤滑がなされたチェーンは、切断が跳ね返るリスクを高める可能性があります。
• ハンドルは常に乾燥して清潔で、オイルや油等の汚れがないようにしてください。油の付いたハンドルは滑りやすく、制御を失います。
• 木材のみに使用してください。チェーンソーを正しい用途以外の作業に使用しないでください。例：チェーンソーは木製、プラスチック、石材、または建設資材の切断には使用しないでください。

い用途以外の作業に使用くださいます。例：チェーンソーは木製の切断用であり、プラスチック、石材、または建設資材の切断には使用しないでください。

ガイドバーの先端に接触すると、ガイドバーが跳ね返って作業者の方向に動くことがあります。予期せぬ反応が発生する場合がありますので、ご注意ください。

ガイドバーの上部で刃が詰まると、ガイドバーが作業者の方向にすばやく押し戻されます。

これらの反応のいずれかにより、チーニングOneの制御が失われ、場合によっては重傷を負う可能性があります。チーニングOneに取り付けられた安全装置だけに頼らないようにしてください。チーニングOneを使用する作業者は、事故や怪我を防ぐためにさまざまな対策を講じる必要があります。

これは、電動工具の正しい使用または誤用の結果です。以下に

説明するように、適切な予防措置によって防止できます。

• チェーンソーは両手でしっかりと持ち、親指とその他の指が向かい合うように握ります。キックバックの力に耐えられるように、体と腕の位置を決めてください。適切な対策が取られている場合、作業者はキックバックの力を制御できます。チェーンソーは絶対に離さないでください。
• 異常な姿勢は避け、肩の高さ以上で使用しないでください。これにより、ガイドバーの先端との意図しない接触を回避し、予期しない状況でのチェーンソーの制御が向上します。
• 必ずメーカーが指定した交換用のガイドバーと交換用チェーンを使用してください。それ以外の交換用ガイドバーと交換用チェーンは、チェーンソーの破損やキックバックを引き起こす可能性があります。
• 刃の研磨とメンテナンスについては、取扱説明書を参照してください。デプスゲージが低すぎる場合、キックバックの傾向が高まります。

チェーンソーに関する追加の安全指示

注意事項：チェーンソーは、初めて使用する際には、丸太を木挽き台を用いて切ることをお勧めします。チェーンソーを使用するときは、大きな怪我に備えて

応急処置キットと助けを求める手段を準備しておいてください。十分なサイズの応急処置キットを近くに置いておく必要があります。

警告：機器を使用する前は、しっかりとした足場やゴミなどのない作業場を確保し、落下する枝からの退避経路を確認してください。気化した潤滑油や切りくずに注意してください。必要に応じて、マスクや呼吸装置を着用してください。チェーンソーは常に両手で持つようにしてください。ハンドルを持つ際は、親指を片側から、その他の指を反対側から回してかけるようにしてください。右手で後ハンドルを、左手で前ハンドルをしっかり持ってください。怪我をする危険があるため、機器に変更を加えないでください。メーカーが推奨していないアタッチメントや機器を駆動するために機器を使用しないでください。機器のスイッチを入れる前に、刃が物に触れていないことを確認してください。適切に張られていないチェーンがガイドバーから飛び出した場合、重傷または死亡につながる可能性があります。使用する前には、毎回チェーンの張り具合を確認してください。チェーンの長さは温度に依存します。すべての保護装置、ハンドル、およびスロットルが適切に固定され、良好な状態であることを確認してください。誤操作による重傷：

• チェーンソーを使用するときは、常に注意を払い、作業場をきちんと管理する必要があります。行う作業と木材のサイズによって異なります。木を伐採する場合は、例えば木材を切る作業よりも広い場所が必要です。
• 必ず身体がガイドバーと
• チェーンソーと一直線上にないようにして作業をしてください。キックバックが起こった場合に、チェーンソーの刃が頭または体に当たるリスクを減らすためです。
• 切断の終わりにはチェーンソーに圧力をかけないでください。木材を切断し終えたら、チェーンソーを離せるように準備してください。
• 切断中にチェーンソーを停止しないでください。切断が完了するまで、チェーンソーを作動させてください。
• 安全に支えられた木材の単純切断作業ができるようになるまで、新しいチェーンソーに慣れるようにしてください。
• チェーンソーを長期間使用する場合には、この操作を繰り返してください。・直径75mm未満

のつるや茂みをチェーンソーで切らないでください。・チェーンソーを停止し、チェーンソーにブレーキをかけて、充電式電池パックを取り外し、すべての可動部品が完全に停止することを確認してください。

• 機器を清掃する前に、詰まったものを除去する前に、機器を安全な場所に置いたままにしてください。
• トを取り付けるまたは取り外す前。
• 機器をチェック、メンテナンス、または修理する前に。

残留リスク

警告

• 機器を規定どおりに使用しても、特定の残留リスクは残ります。以下の危険性が機器の使用時に発生します：
• 振動は怪我をもたらします。各作業に適したソル、規定

のグリップを使用し、作業時間の短縮に努めてください。

• 騒音は聴覚障害をもたらします。聴覚保護具を着用して負荷を抑制してください。
• ヤーニングの露出による切り傷を伴う怪我。
• 予期せぬ突然の動きやガイドバーナのキックバックによる切り傷を伴う怪我。
• ヤーネンから飛び散る部品による切り傷や食い込みを伴う怪我の危険。
• 飛ばされた物体（木の削りくず、破片）によって引き起こされる怪我。ほこりや粒子の吸入。
• 潤滑剤/オイルの皮膚接触。

RUSK 抑制

△注意

• 機器の長時間に渡る使用は、振動による血行障害をもたらすおそれがあります。使用の一般的な所要時間は、影響要素が多数に及ぶため特定してください：
• 個人差のある血行障害（頻繁に指の冷たさや疼き）
• 低い周辺温度。手の保護用に手袋を着用してください。
• 長時間の力んだ握りによる血行障害。
• 中断のない運転は、中断して一時休止するよう有害です。機器の定期的な長時間使用で症状、例えば指の冷さ/疼きが再発する場合には、医師に相談してください。

規定通りの使用

△危険

規定に沿わない使用

機器は規定に従ってのみ使用してください。

• この機械は業務用としての使用に適しています。
• この機械は屋外作業専用です。
• 安全のため、機械は常に両手でしっかりと保持する必要があります。
• この機械は、枝、小枝、幹、梁の切断用に開発されました。ガイドバーの切断長は、切断する材料の最大切断可能直径を決定します。
• この機械は、水を使用する環境や雨天時には使用しないでください。
• この機械は、十分な照明のある場所で使用してください。機器の改造や、メーカーによって認められていない変更は、安全上の理由から禁止されています。指定外の使用は一切禁止されています。禁止行為によって生じた危険に対する責任は使用者にあります。

環境保護

梱包材はリサイクル可能です。梱包材は環境に適した方法で廃棄してください。

電気および電子機器には、誤って廃棄すると人間と環境に危険を及ぼす可能性のあるバッテリーや充電式電池バック、またはオイルなどの構成要素が含まれています。

しかし、これらは機器が適切に機能するために必要な構成要素です。このシンボルが表示されている機器は、家庭ごみと一緒に廃棄してはなりません。

物質に関する注意事項 (REACH)

物質に関する最新情報は、以下を参照してください：www.kaercher.de/REACH

付属品と交換部品

純正のアクセサリーをご使用ください。これにより、装置の安全域とトラブルのない動作が保証されます。

アクセサリーの詳細については、

www.kaercher.comをご参照ください。

同梱品

本装置の同梱品は包装材に表示されています。開梱の際に内容物が揃っているか確認してください。付属品が欠けている場合や輸送中に損傷した場合は、販売業者に連絡してください。

安全装置

△注意

安全装置の欠落または変更

安全装置は使用者を保護するためのものです。

安全装置に変更を加えたり、バイパスしたりすることは絶対にしないでください。

絶対にしないでください。

危険低減のための注意

チューニングの目立つ際に、その安全機能が無効になる危険があります。切断性能が低下した場合は、安全上の理由からチューニングを交換する必要があります。交換用パーツには、メーカー推奨のガイド

と組み合わせて使用してください。

吉卜八一

先端の半径が大小の値に、はりはみを用む。

了。

使用前は毎回、チーネンの張りを確認してください（以下の章を参照：チーネンの張りを確認する）。

一体型のスバイクバングローは、切断中にチーニングローに安定性を与える支点として使用してください。

チーパン一を切るとき、尖りが木材に食い込むと機器を前方に押しぎ。後ハンドルを切断する方向に上または下に動かすと、チーパン一を作業する際の物理の負担が軽減いたします。

千一

チーネンフレーネは、危険な場合にチーネンを素早く停止させるために使用します。

千一元一使用前日毎回、千一元一平一卡当適切以能事此和確要必要如里（以下の章を参照：千一元一平一的機能確

機器上のシングボル

	一般的警告標識
	使用を開始する前に取収説明書とすごの安全に開示の注意事項をお認みくださいます。
	その機器上の作業中关係は適切な頭部、視覺お願いいたします。
	その機器を用过的作業のは、滑り止らの付た安全靴を着用くださいます。
	機器を用过的作業しおたは、滑り止ら機能のは、同時に耐久性のは手袋を着用くださいます。
	チーベンソーニのキックバックによる生命的危険。切断る物をガイドロー先端では絶対に触れないようお願い您可以。

	チエーニングの制御不能な動態に乗る生命の危険。チエーニングは常に两手持てようにして,leftて下方
	チエーニングの制御不能な動態に乗る生命の危険性。片手だけで決定着チエーニングを持たないようお願いいたします。
	当機器を雨、湿気に晒りますようお願いいたします。
	ラバリに記載くださいます保証音圧レパターン：105 dB。
	チエーニングレーナが解除いたします。
	チエーニングレーナが檢出 ,(、) ニーチエーニングがロックARDSます。
	ガイドローとチエンの溝滑
	回復チエンの張りを調整いたします。十 = ヤエンを張る- = ヤエンを緩う
	チエンの回転方向(マーケは力ロー下にのはimas)

保護服

危险

深切傷傷之於生命的危險性。機器を取り扱う際には、適切な保護衣を養用してください。現地の事故防止規定に従ってください。

頭部保護

本機を使用する作業では、EN397に適合し、CEマークが付いた適切な安全ヘルメットを着用してください。

本機を使用する作業では、EN352-1に適合し、CEマークが付いた適切な聴覚保護具を着用してください。

飛散する破片から保護するために、EN166に適合するか、CEマークが付いた適切な安全ゴーグルを着用してください。また、EN1731に適合し、CEマークが付いたヘルメットバイザーを着用してください。

専門店は、聴覚保護具とバイザーを含んだ一体型の保護用ヘルメットを入手できます。

チェーンソー保護ジャケット

本機を使用する作業では、上半身を保護するために、EN381-11に適合し、CEマークが付いたチェーンソージャケットを着用してください。

保護手袋

本機を使用する作業では、EN381-7に適合し、CEマークが付いた適切な切断保護手袋を着用してください。

脚の保護

本機を使用する作業では、EN381-5に適合し、CEマークが付いた完全保護の適切な脚用防護衣を着用してください。

安全靴

本機を使用する作業では、EN20345に適合し、図1のイラストで示した滑り止め付きの安全靴を着用してください。さらに、安全靴がEN381-3に準拠していることが保証されます。図1の使用がそれほど頻繁でなく、平面での作業のみに及び、引っかかる危険がほとんどない場合は、EN381-9に適合したスチール製のフロントガードと防護機能を備えた安全靴を使用してもかまいません。

機器に関する説明

取扱説明書にはすべての装備が記載されています。各機種によって納品範囲に差異があります（包装を参照）。

図はグラフィックの参照 イラストA

① トリガ、前 ② トリガ ③ サイドグリップ ④ フック ⑤ バッテリの力 ⑥ トルク調整用 ⑦ スピーコバン ⑧ トリガロック ⑨ バッテリ/チャージャ ⑩ 充電式電池パックのロック解除ボタン ⑪ 形式表示板 ⑫ トリガーネロック解除ボタン ⑬ ハンドル、後 ⑭ トリガ ⑮ ローナイバーネ付款六角のクットレフ ⑯ チャージャ ⑰ バッテリ ⑱ バッテリ ⑲ 急速充電器

※ オプション

充電式電池

本機は36V Karcher バッテリー式充電式電池で駆動します。

取り付け

トリガーの取り付け

△ 注意

トリガーの刃は鋭利です。

切傷危険

チルンの作業をするときは、保護手袋を着用してください。

1. ボルトを緩め、カバーを取り外します。ダストB
2. ブレードをガイドローラーに取り付けます。ブレードの回転方向に注意してください。
3. ブレードをスロット部に入れ、ガイドローラーを取り付けます。カバーを取り付け、ボルトを緩く取り付けます。
4. ヤーメンの張りを調整いたします（以下の章を参照：ヤーメンの張りを調整いたします）。
5. トーを取り付けます。 ナラストF

七下

チェーンオイルタンクの充填

1. 必要に応じて、注入口周辺を切りくずや汚れのないように掃除してください。
2. チェーンオイルタンクのカバーを取り外します。 イラストG
3. チェーンオイルをタンクに注入します。
4. 必要に応じて、こぼれたチェーンオイルを布で吸い取ります。
5. チェーンオイルタンクのカバーを取り付けます。

チェーンの張りを確認する

△注意

チェーンの鋭利な部分

切身危険

手の作業を用は

1. チェーンカバーを取り外します。 イラストJ 2. チェーンを慎重に引っ張ります。 イラストJガイドローラーとチェーンの間の距離は約6.5mmでなければなりません。 3. 必要に応じて、チェーンの張りを調整いたします（以下の章を参照：チェーンの張りを調整する）。

充電式電池パックの取付け

1. 充電式電池パックを機器のホルダーにカチッと音がするまで押し込みます。イラストK

運転

基本操作

1. 木と枝に腐敗や損傷の箇所がないか調べます。
2. カバーを取り外します。
3. 機器を両手に保持します。

機器をオンにする

1. 1. トリガーのロック解除ボタンを押します。 イラストM 2. トリガーを押します。 機器は作動します。

作動中の割り込み

1. トリガーから手を離します。 機器が停止します。 2. 充電式電池を機器から取り外します（参照：章「充電式電池の取外し」）。

作業方法

作業位置

△危険

誤った制御不能動

深切り傷の危険性

作業の前にあらかじめ切断作業の内容を計画し、危険を認識してください。

一 1

• チーマンソを体軸内使用はしないでください。 ダスト0
• 体のいずれの部分もチーマンソの可動範囲に入らないよう、チーマンソを体に対して側面で使用するようにしてください。
• 切断材料から可能な限り距離を取り、はしごや木に立った状態で使用しないでください。
• 不安定な場所での作業はしないでください。

PULIN/PPSSU

△危険

チーマンソの制御不能な動き

深切り傷

作業の前にあらかじめ切断作業の内容を計画し、危険を認識してください。

一

PULIN/PPSHUBKの場合、原則として切断材料においては一の走行方向は反対方向に発生する効果です。

① 1

☆イドバーネの下側を切る（才阿）場合、チェーンソーは、木中の固物にかたより、チェーンソーは切断中の材料に引っ張られる。

引張力に耐えられるように、しっかりとハンドルを握ってください。

☆イドバーネの上側を切る（バックハンド）場合、チェーンが挟まった、木中の固物にぶつかったりすると、チェーンは作業者の方向に押し戻されます。

• トツドクを回遊するには：

切断中にチェーンソーの上部が障害物に挟まれたり、チェーンソーが曲がったりしないように。

△危険

チェーンソーの制御不能な動き

深切り傷

作業の前にあらかじめ切断作業の内容を計画し、危険を認識してください。

例えば、チェーンソー先端の上部が障害物に当たると、反動が発生し、制御不能になることがあります。

• チェーンソーは、常にキックバックの力に耐えられるように持ってください。チェーンソーから手を放さないでください。
• 切断作業中は、前方に届きすぎないようにしてください。
• チェーンソーを肩の高さ以上で使用しないでください。
• チェーンソーをフルスロットルに達し、常にフルスロットルで作業してください。
• バーの先端で切断作業をしないでください。
• バーは、細心の注意を払って作業開始した切断部に挿入するようにしてください。幹の位置と、切り込んだ溝を向いてチェーンを詰まらせてしまう力に注意してください。
• 伐採作業時には、絶対に複数の枝を同時に切らないようにしてください。
• 常に適切に張られたチェーンを使用して作業するようにしてください。
• キックバックの危険性が低いチェーンや、小さなバーを備えたガイドバーを使用してください。

伐倒方向と後退するための経路を計画する

危険

倒れた木

生命の危険

伐採作業は、専門の訓練を受けた人のみが行うこと

伐倒方向を計画する際は、次の点に注意してください。

• 次の作業場との距離は、少なくとも木の高さの2.5倍にしてください。強風の伐採は行わないでください。

木は制御不能の状態で倒れる可能性があります。

• 樹木の成長、地形（斜面）、気象条件に基づいて、伐倒方向を決定します。
• 伐倒の際は、常に樹木の間に倒れるようにしてください。決して他の木に当たらないようにお願いします。
• 退却経路は倒木方向に対して斜め約45度に配置します。

• 退却経路に障害物がないようにしてください。退却経路には工具及び機器を置かないでください。急斜面で作業する場合は、斜面と平行に経路を計画します。
• 退却経路を使用する際は、枝の落下に注意し、林冠を観察してください。

幹の作業領域を準備する

1. 邪魔な枝、茂み、障害物等を、幹の作業領域から取り除きます。安全な足場を確保します。 2. 斧等を用い、根株を徹底的に取り除きます。砂、石、その他の異物はチェーンの切れ味を鈍らせます。 3. 大きな根を取り除きます。

a. 根を垂直に切ります。 b. 根を水平に切ります。

c. 切取った根の部分を作業領域の外に出します。

伐倒のための切断

△危険

倒木

生命の危険

伐採作業は、専門の訓練を受けた者のみが行うこと。

1. 倒れる木の上に、なぜ？誰に危険？あなたの前に。 2. あなたは自分の前にいなければならない。 3. あなたは自分の前にいなければならない。 4. あなたは自分の前にいなければならない。 2. 伐倒方向と直角に刻む。 a. 地面に近い部分は、幹の直径の約1/3程度まで水平に切り込む（受け口の下切り）。 b. 約45～60度の角度で斜めの切り込み（斜め切り）を入れます。 3. 追い口を切ります。 a. 追い口は受け口と平行にし、50mm以上高くします。 b. 追い口は、つるの幅が50mm以上残るように切ってください。つるは、木がねじれて間違った方向に倒れるのを防ぎます。追い口がつるに近づくと、木が倒れ始まります。 4. 木が目的の方向に倒れなかった場合、木が動かなくなったり、チェーンソーが挟まれて動かなくなった場合には、追い口を切るのを停止します。くさびを使用して追い口を拡張し、木を目的の方向に倒します。 5. 木が倒れ始めたら、追い口からチェーンソーを引き出します。 6. 機器のスイッチを切ります。 7. ヤーネンフレーロを加えては。 8. ヷーローを降ろします。 9. 計画された退避経路に従って下から上へ。

張力のかかった木を切る

△危険

木の制御不能な動き 生命にかかわる切傷、切断された木材による怪我 作業の前にあらかじめ切断作業の内容を計画し、危険を認識してください。

丁一云一有常丙手力和持了

1. かかった木に注意してください。元の位置に跳ね返る可能性があります。
2. 圧力のかかった側から曲がった木を注意深く切断してください（以下の章も参照：圧力のかかった木の玉切り）。

枝払い

△危険

カックカ 命にかかわる切傷 枝払い作業の際は、ガイドバー/チェーンが挟まれないよう注意してください。

警告

枝私時の重量配分の変化 幹の制御不能な動きに上負傷の危険 危険が生不出う作業領域を選択てくだせ。

成長の方向に枝.Pleaseご言言。 - 上か下に向かて枝を切りま。 木为地面の上に保持するたのさを一トとて、 大きな枝を下に残しまむ。 - 子一入一可能的限义 斡を立た状態で枝,stいはくだき。 - イードローの先端で切断作業を:Lいてくだき。

• かかり木に上り曲がた枝に注意てくは。曲がた枝は下か上に切りま�。
• 一度に複数の枝を切りないはんだき。 切落及之枝注定期的作業工力加取除

玉切为

△危険

チーニングOneの制御不能な動き 深い切り傷による生命の危険性 作業の前にあらかじて切断作業的内容を計画し、危険を認識てくださ。 チーニングOneは常に兩手でしぃかりと持てくださ。

注意

地面との接触に上的损伤

丁一云

1. ヤーネンローをスロークローの位置に置ります。
2. 干均等切断且

压のかた木の玉切り

△危険

チーマンソーナの制御不能な動き

命にかわる切傷

圧のかた木を下切りするとは、圧のかた側の負荷を取るための切断から始め、張力側を切り離すための切断の順序に従ってください。

● 幹は2つの側で支えます：

a 圧のかた側の負荷を取る切断では、軸の直径の約1/3を上側から切り口を入れます。b 張力側に下から切り込みを入れます。

• 注意：片側で支える方式：

a 圧のかた側の負荷を取る切断では、幹の直径の約1/3を下側から切り口を入れます。b 張力側に上からカットを入れます。

充電式電池パックの取り外し

注意事項

長時間作業を中断する場合は、機器から充電式電池パックを取り外し、不正使用から保護してください。

1. 充電式電池パックのロック解除ボタンを充電式電池パックの方向に引きます。イラストZ 2.充電式電池のロック解除ボタンを押して、充電式電池のロックを解除します。
2. 充電式電池を機器から取り出します。

運転の終了

1. 充電式電池パックを機器から取り出します（参照：章「充電式電池パックの取り外し」）。
2. 機器を洗浄します（参照：章「機器の清掃」）。

搬送

△注意

重量無視

怪我及び損傷が引き起こされる危険があります。輸送の際には装置の重量に注意してください。

注意

無制御の入電

切傷危険

1. ヤーパンは必ずハンドルを持ち、ガイドローラーを後ろに向けて持ち運んでください。
2. 長距離を運搬する際には、チーベンオイルタンクを空にしてください。

a チーベンオイルタンクを取り外します。 リラストG

b 潤滑油を容器に移します。

c 千元才尔夕的为

6. 車両での搬送時には、機器の滑りや転倒を防止してください。

保管

注意

重量無視

怪我及び損傷が引き起こされる危険があります。保管の際には装置の重量に注意してください。

注意

無制御の入電

切傷危険。充電式電池は保管前に機器から取り外してください。電池を取り付けた状態での保管はしないでください。

1. 充電式電池パックを取り外すには（参照：章「充電式電池パックの取り外し」）
2. バッテリーパックをガイドに沿って、矢印の方向に押し入れます。イラストNのようにバッテリーパックがかみ合います。
3. カバーを取り付けます。
4. トーニングルクを空にします。a トーニングルクの蓋を取り外します。イラスト参照。b トーニング潤滑油を適切な容器に入れます。c トーニングルクの蓋を締めます。5.1ヶ月以上保管する場合は、防錆剤を塗ってください。
5. 機器は、乾燥して通気の良い場所に保管してください。鉄を腐食させる物質、例えば薬品や植物用添加物、凍結防止剤などから遠ざけてください。機器は野外に保管しないでください。

手入れとメンテナンス

注意

無制御の入電

切傷危険機器いかる作業を行う前は、機器か充電式電池を取外してください。

注意

切傷危険 手元での作業を行う際は、保護手袋を着用してください。

機器の清掃

1. 充電式電池を取り外します（以下の章を参照：充電式電池を取外）。
2. フラスを用い、チェーンに付いた切りくずや汚れを落とします。 イラスト AA

3.柔らかい乾いた布でハウジングとハンドルを掃除します。 4. チェーニングを行う度に、チェーンテンショナーの機能を確認してください（以下の章を参照：チェーンテンショナーの機能を確認）。

メンテナンス間隔

毎回使用前

使用前は毎回、次の項目を実行する必要があります。

• チェーンオイル量のレベルを確認し、必要に応じて補充します（以下の章を参照：チェーンオイルの充填）。
• チェーンの張りを確認します（以下の章を参照：チェーンの張りを確認する）。
• チェーンの切れ味が十分であることを確認し、必要に応じてチェーンを交換します（以下の章を参照：チェーンとガイドバーを交換する）。 機器に損傷がないか確認してください。
• ボルト、ナット、ねじの締め付けを確認してください。
• チェーンテンショナーの機能を確認してください（以下の章を参照：チェーンテンショナーの機能を確認）。

使用5時間ごと

使用5時間ごとにチューニングの機能を確認してください（以下の章を参照：チューニングの機能を確認）。

メンテナンス

チューニングプレートの機能を確認

1. 1. 機器をスイッチオフにします。 2. 機器の作動中に、ハンドガード/チューニングレバーを手の甲でガイドローラに向かって押し上げるように、前ハンドルで手を回します。チューニングレバーがかかります。チューニングが停止するはずです。
2. レバーの方向にハンドガードとチューニングレバーを引きます。チューニングは緩むはずです。

チューニングの張りを調整する

1. 充電式電池パックを取り外します（参照：章「充電式電池パックの取り外し」）。
2. 力調整のボルトを緩めます。 リリースバー AB
3. チューニングの張りを確認してください。 イラストJ ガイドローラとチューニングの間の距離は約6.5mmです。
4. 力調整のボルトを締めます。

チューニングベルト交換

△注意

ベルトは鋭利です

切傷危険：丁一的作業を行う際は、保護手袋を着用してください。

1. 充電式電池パックを取り外します（参照：章「充電式電池パックの取り外し」）。
2. トルクスネジを緩め、カバーを取り外します。 イラスト AD
3. ガイドローラーを取り外します。 イラスト AE
4. 古いチェーンと、必要に応じてガイドローラーを適切に広げます。
5. 新しいチェーンをガイドローラーに取り付けます。チェーンの回転方向に注意してください。
6. チェーンをスロット部に入れ、ガイドローラーを取り付けます。 イラスト B
7. カバーを取り付けて、トルクスネジを緩く取り付けます。 イラスト E
8. チェーンの張りを調整します（以下の章を参照：チェーンの張りを調整する）。

障害発生時のサイン

障害発生の原因は簡單なCCRを通過し、上旬は上旬以上ご一観表を参考に準に指定区域の状態を分析し、上旬は上旬以上ご一観表を参考に準に指定区域の状態を分析し、上旬は上旬以上ご一観表を参考に準に指定区域の状態を分析し、上旬は上旬以上ご一観表を参考に準に指定区域の状態を分析し、上旬は上旬以上ご一観表を参考に準に指定区域の状態を分類し、上旬は上旬以上ご一観表を参考に準に指定区域の状態を分析し、上旬は上旬以上ご一観表を参考に準に指定区域の状態を分析し、上旬は上旬以上ご一観表を参考に準に指定区域の状態を分析し、上旬は上旬以上ご一観表を参考に準に指定区域の状態を評価し、上旬は上旬以上ご一観表を参考に準に指定区域の状態を評価し、上旬は上旬以上ご一観表を参考に準に指定区域の状態を評価し、上旬は上旬以上ご一観表を参考に準に指定区域の状態を評価し、上旬は上旬以上ご一観表を参考に準に指定区域の狀態を評価し、上旬は上旬以上ご一観表を参考に準に指定区域の状態を評価し、上旬は上旬以上ご一観表を参考に準に指定区域の状態を評価し、上旬は上旬以上ご一観表を参考に準に指定区域の状態を評価し、上旬は上旬以上ご一観表を参考に準化上旬は上旬以上ご一観表を参考に準化上旬は上旬以上ご一観表を参考に準化上旬は上旬以上ご一観表を参考に準化上旬は上旬以上ご一観表を参考に準化上旬は上旬以上ご一観表を参考に準化上旬は上旬以上ご一観表を参考に準化上旬は工部上旬は工部上ご一観表を参考に準化上旬は工部上ご一観表を参考に準化上旬は工部上ご一観表を参考に準化上旬は工部上ご一観表を参考に準化上旬は工部上ご一観表を参考に準化上旬は工部上ご一観表を参考に準化上旬は工部上ご一観表を参考に準化上旬は上旬上ご一観表を参考に準化上旬は工部上ご一観表を参考に準化上旬は工部上ご一観表を参考に準化上旬は工部上ご一観表を参考に準化上旬は工部上ご一観表を参考に準化上旬は工部上ご一観表を参考に準化上旬は工部上ご一見表を参考に準化上旬は工部上ご一見表を参考に準化上旬は工部上ご一見表を参考に準化上旬は工部上ご一見表を参考に準化上旬は工部上ご一見表を参考に準化上旬は工部上ご一見表を参考に準化上旬は工部上ご一見表を参考に準化上旬は上旬上ご一見表を参考に準化上旬は工部上ご一見表を参考に準化上旬は工部上ご一見表を参考に準化上旬は工部上ご一見表を参考に準化上旬は工部上ご一見表を参考に準化上旬は工部上ご一見表を参考に準化上旬は工部上ご一見表を参考に準化解上旬は工部上ご一見表を参考に準化解上旬は工部上ご一見表を参考に準化解上旬は工部上ご一見表を参考に準化解上旬は工部上ご一見表を参考に準化解上旬は工部上ご一見表を参考に準化解上旬は工部上ご一見表を参考に準化解上旬は工部上ご一見tableを参考に準化解上旬は工部上ご一見tableを参考に準化解上旬は工部上ご一見tableを参考に準化解上旬は工部上ご一見tableを参考に準化解上旬は工部上ご一見tableを参考に準化解上旬は工部上ご一見tableを参考に準化解上旬は工部上ご一見tableを参考に準化解上旬は工部門上ご一見tableを参考に準化解上旬は工部門上ご一見tableを参考に準化解上旬は工部門上ご一見tableを参考に準化解上旬は工部門上ご一見tableを参考に準化解上旬は工部門上ご一見tableを参考に準化解上旬は工部門上ご一見tableを参考に準化解上旬は工部門上ご一見tableを参考に準化上旬は工部門上ご一見tableを参考に準化解上旬は工部門上ご一見tableを参考に準化解上旬は工部門上ご一見tableを参考に準化解上旬は工部門上ご一見tableを参考に準化解上旬は工部門上ご一見tableを参考に準化解上旬は工部門上ご一見tableを参考に準化解上旬は工部門上ご一見aside tableを参考に準化解上旬は工部門上ご一見aside tableを参考に準化解上旬は工部門上ご一見aside tableを参考に準化解上旬は工部門上ご一見aside tableを参考に準化解上旬は工部門上ご一見aside tableを参考に準化解上旬は工部門上ご一見aside tableを参考に準化解上旬は工部門上ご一見aside tableを参考に准化解上旬は工部門上ご一見aside tableを参考に準化解上旬は工部門上ご一見aside tableを参考に準化解上旬は工部門上ご一見aside tableを参考に準化解上旬は工部門上ご一見aside tableを参考に準化解上旬は工部門上ご一見aside tableを参考に準化解上旬は工部門上ご一見aside tableを参考に準化解上旬是工部門上ご一見aside tableを参考に準化解上旬は工部門上ご一見aside tableを参考に準化解上旬は工部門上ご一見aside tableを参考に準化解上旬は工部門上ご一見aside tableを参考に準化解上旬は工部門上ご一見aside tableを参考に準化解上旬は工部門上ご一見aside tableを参考に準化解上旬は工部門上が一見aside tableを参考に準化解上旬は工部門上ご一見aside tableを参考に準化解上旬は工部門上ご一見aside tableを参考に準化解上旬は工部門上ご一見aside tableを参考に準化解上旬は工部門上ご一見aside tableを参考に準化解上旬は工部門上ご一見aside tableを参考に準化解上旬は工部門上ご一見asidetableを参考に準化解上旬は工部門上ご一見asidetableを参考に準化解上旬は工部門上ご一見asidetableを参考に準化解上旬は工部門上ご一見asidetableを参考に準化解上旬は工部門上ご一見asidetableを参考に準化解上旬は工部門上ご一見asidetableを参考に準化解上旬は工部門上ご一見asidetableを参考に准化解上旬は工部門上ご一見asidetableを参考に準化解上旬は工部門上ご一見asidetableを参考に準化解上旬は工部門上ご一見asidetableを参考に準化解上旬は工部門上ご一見asidetableを参考に準化解上旬は工部門上ご一見asidetableを参考に準化解上旬は工部門上ご一見asidetableを参考に準化解上旬是工部門上ご一見asidetableを参考に準化解上旬は工部門上ご一見asidetableを参考に準化解上旬は工部門上ご一見asidetableを参考に準化解上旬は工部門上ご一見asidetableを参考に準化解上旬は工部門上ご一見asidetableを参考に準化解上旬は工部門上ご一見asidetableを参考に準化解上旬は工部門上が一見asidetableを参考に準化解上旬は工部門上ご一見asidetableを参考に準化解上旬は工部門上ご一見asidetableを参考に準化解上旬は工部門上ご一見asidetableを参考に準化解上旬は工部門上ご一見asidetableを参考に準化解上旬は工部門上ご一見asidetableを参考に準化解上旬は工部門上ご一見asideasidetableを参考に準化解上旬は工部門上ご一見asideasidetableを参考に準化解上旬は工部門上ご一見asideasidetableを参考に準化解上旬は工部門上ご一見asideasidetableを参考に準化解上旬は工部門上ご一見asideasidetableを参考に準化解上旬は工部門上ご一見asideasidetableを参考に準化解上旬は工部門上ご二見asideasidetableを参考に準化解上旬は工部門上ご二見asideasidetableを参考に準化解上旬は工部門上ご二見asideasidetableを参考に準化解上旬は工部門上ご二見asideasidetableを参考に準化解上旬は工部門上ご二見asideasidetableを参考に準化解上旬は工部門上ご二見asideasidetableを参考に準化解上旬は工部門下ご二見asideasidetableを参考に準化解上旬は工部門下ご二見asideasidetableを参考に準化解上旬は工部門下ご二見asideasidetableを参考に準化解上旬は工部門下ご二見asideasidetableを参考に準化解上旬は工部門下ご二見asideasidetableを参考に準化解上旬は工部門下ご二見asideasidetableを参考に準化解上旬は上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の上旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下旬の下癸巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午巳の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己的午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の午己の年月日

充電式電池の容量は使用年月とともに減少するため、完全充電の状態でも本来の最大稼動時間に達しなくなることがあります。これは故障ではありません。

保証

電源-原因-解決策
裝置が始動いたします。充电式電池	電池バックが空です。●充電式電池は充電を充電してはんだき。	○電源を充電してはんだき。
	充電式電池バックの故障。●充電式電池を交換いたします。
	充電式電池バックが正しお取付けraidてはいります。	●充電式電池バックをボーダに嵌るまご押し,Thみます。
使用中に装置が停止いたします	充電式電池がOnepan-eトします。	●作業を中止し、充電式電池の温度が正常に尻るまご待ります。
	Onepan-aが過熱状態です。●作業を中止	○Onepan-aの温度が下が来的ご待ります。

製品ごとに弊社の販売会社が発行する保証条件が有効です。保証期間中は、資材または製造上の欠陥が原因とみられる装置の故障に関しては無料で修理いたします。保証請求の際はレシートを販売店またはお近くの認可カスタマーサービスに提示してください。（住所は裏面をご覧ください）

技術データ

EU準拠宣言

装置のデーナ
動作電圧 V 36
チーベンのアイドリング速度 m/s	23
ボリューマチーベンオイルタín	ml 160
EN 60745-1、EN 60745-2-13に基付けて要求た値
音圧レ部分内容LpA	dB(A)	92,9
不確実性KpA	dB(A)	3,0
音響出力レ部分内容LwA	dB(A)	103,9
不確実性KwA	dB(A)	1,1
前方Grillつはの手と腕の振動值	m/s²	3,0
後方Grillつはの手と腕の振動值	m/s²	3,4
不確実性K	m/s²	1,5
度量衡
長さx幅x高さ	mm 904 x
		217 x
		261
ガイドローの長さ	mm 400
カツ热线長さ	mm 340
チーベンピッチ	in 3/8
重量(充電電池満売なし)	kg 5,0

技術的変更は予告なく行われることがあります。

振動値

警告 記載されている振動値は、標準の試験方法で測定されたものです。機器の比較に使用することができます。記載されている振動値は、負荷の予備的評価に使用できます。使用方法によっては、機器の使用中における振動の排出値が記載されている合計値から外れることがあります。

手と腕の振動値が 2.5 m/s² を超える装置（取扱説明書の技術データの章を参照）

注意・本機器を数時間連続で使用すると、しびれを起こすことがあります。・手の保護用に手袋を着用してください。定期的に休憩を取ってください。

弊社はここに記載されている機械がその設計と製造型および弊社が市場に出した仕様において、関連するEU指令の安全要件および健康要件を満たしていることを宣言いたします。弊社の相談なしに機械に改造を加えた場合は、この宣言の有効性が失われます。

製品：充電式トリマー

型式：1.042-504.x

関連のEU指令

2014/30/EU

2006/42/EG（+2009/127/EG）

2011/65/EU

2000/14/EG（+2005/88/EG）

適用される調和規格

EN 50581: 2012

EN 55014-1:2017

EN 55014-2:2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

適用される適合性評価手続き

2000/14/EGおよび2005/88/EGに基づく改訂：付録V

音響出力レベル dB(A)

測定値：103.9

保証値：105

委託機関、0197 TÜV Rheinland LGA Products GmbH、Tillystraße 2 D-90431 Nürnberg, Germany にてEC型式検査を実施済み。証明書番号：BM 50452505 0001。署名者は取締役の全権代理として行動します。
