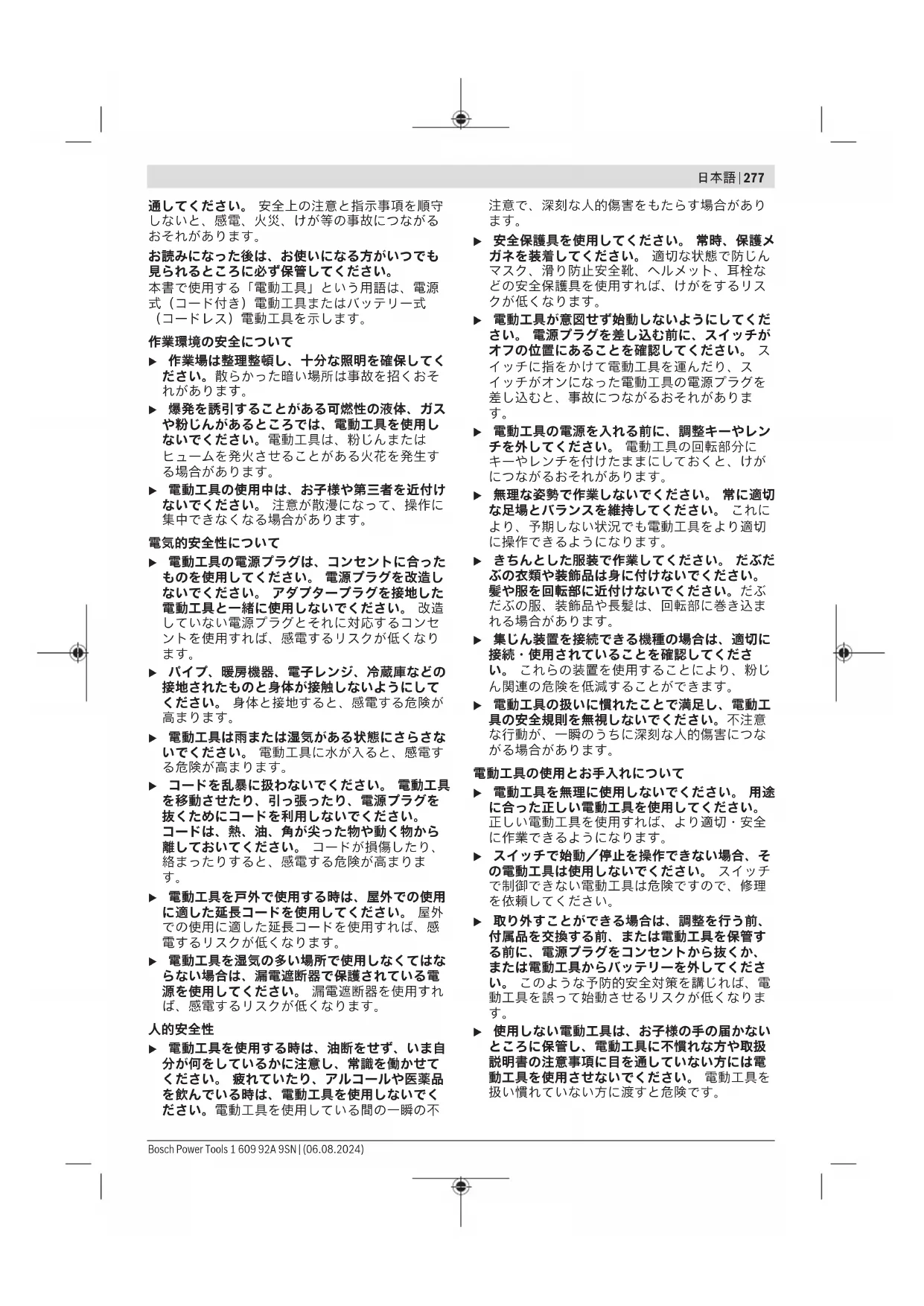

安全上の注意と指示、そして 図と仕様のすべてによく目を 1 609 92A 9SN | (06.08.2024) Bosch Power Tools日本語 | 277 通してください。 安全上の注意と指示事項を順守 しないと、感電、火災、けが等の事故につながる

お読みになった後は、お使いになる方がいつでも 見られるところに必ず保管してください。 本書で使用する「電動工具」という用語は、電源 式（コード付き）電動工具またはバッテリー式 （コードレス）電動工具を示します。 作業環境の安全について u 作業場は整理整頓し、十分な照明を確保してく ださい。散らかった暗い場所は事故を招くおそ

u 爆発を誘引することがある可燃性の液体、ガス や粉じんがあるところでは、電動工具を使用し ないでください。電動工具は、粉じんまたは ヒュームを発火させることがある火花を発生す

u 電動工具の使用中は、お子様や第三者を近付け ないでください。 注意が散漫になって、操作に 集中できなくなる場合があります。

u 電動工具の電源プラグは、コンセントに合った ものを使用してください。 電源プラグを改造し ないでください。 アダプタープラグを接地した 電動工具と一緒に使用しないでください。 改造 していない電源プラグとそれに対応するコンセ ントを使用すれば、感電するリスクが低くなり

u パイプ、暖房機器、電子レンジ、冷蔵庫などの 接地されたものと身体が接触しないようにして ください。 身体と接地すると、感電する危険が

u 電動工具は雨または湿気がある状態にさらさな いでください。 電動工具に水が入ると、感電す

u コードを乱暴に扱わないでください。 電動工具 を移動させたり、引っ張ったり、電源プラグを 抜くためにコードを利用しないでください。 コードは、熱、油、角が尖った物や動く物から 離しておいてください。 コードが損傷したり、 絡まったりすると、感電する危険が高まりま

u 電動工具を戸外で使用する時は、屋外での使用 に適した延長コードを使用してください。 屋外 での使用に適した延長コードを使用すれば、感 電するリスクが低くなります。 u 電動工具を湿気の多い場所で使用しなくてはな らない場合は、漏電遮断器で保護されている電 源を使用してください。 漏電遮断器を使用すれ ば、感電するリスクが低くなります。

u 電動工具を使用する時は、油断をせず、いま自 分が何をしているかに注意し、常識を働かせて ください。 疲れていたり、アルコールや医薬品 を飲んでいる時は、電動工具を使用しないでく ださい。電動工具を使用している間の一瞬の不 注意で、深刻な人的傷害をもたらす場合があり

u 安全保護具を使用してください。 常時、保護メ ガネを装着してください。 適切な状態で防じん マスク、滑り防止安全靴、ヘルメット、耳栓な どの安全保護具を使用すれば、けがをするリス

u 電動工具が意図せず始動しないようにしてくだ さい。 電源プラグを差し込む前に、スイッチが オフの位置にあることを確認してください。 ス イッチに指をかけて電動工具を運んだり、ス イッチがオンになった電動工具の電源プラグを 差し込むと、事故につながるおそれがありま

u 電動工具の電源を入れる前に、調整キーやレン チを外してください。 電動工具の回転部分に キーやレンチを付けたままにしておくと、けが につながるおそれがあります。 u 無理な姿勢で作業しないでください。 常に適切 な足場とバランスを維持してください。 これに より、予期しない状況でも電動工具をより適切 に操作できるようになります。 u きちんとした服装で作業してください。 だぶだ ぶの衣類や装飾品は身に付けないでください。 髪や服を回転部に近付けないでください。だぶ だぶの服、装飾品や長髪は、回転部に巻き込ま

u 集じん装置を接続できる機種の場合は、適切に 接続・使用されていることを確認してくださ い。 これらの装置を使用することにより、粉じ ん関連の危険を低減することができます。 u 電動工具の扱いに慣れたことで満足し、電動工 具の安全規則を無視しないでください。不注意 な行動が、一瞬のうちに深刻な人的傷害につな

電動工具の使用とお手入れについて u 電動工具を無理に使用しないでください。 用途 に合った正しい電動工具を使用してください。 正しい電動工具を使用すれば、より適切・安全 に作業できるようになります。 u スイッチで始動／停止を操作できない場合、そ の電動工具は使用しないでください。 スイッチ で制御できない電動工具は危険ですので、修理

u 取り外すことができる場合は、調整を行う前、 付属品を交換する前、または電動工具を保管す る前に、電源プラグをコンセントから抜くか、 または電動工具からバッテリーを外してくださ い。 このような予防的安全対策を講じれば、電 動工具を誤って始動させるリスクが低くなりま

u 使用しない電動工具は、お子様の手の届かない ところに保管し、電動工具に不慣れな方や取扱 説明書の注意事項に目を通していない方には電 動工具を使用させないでください。 電動工具を 扱い慣れていない方に渡すと危険です。 Bosch Power Tools 1 609 92A 9SN | (06.08.2024)278 | 日本語 u 電動工具と付属品の保守を行ってください。 電 動工具の動作に影響するおそれがある可動部の 心ズレや結合、部品の破損やその他の状態を点 検してください。 異常がある場合は、使用する 前に電動工具の修理を行ってください。電動工 具の保守が不十分であることが、多くの事故の

u 先端工具は、鋭利かつ清潔に保ってください。 先端工具を適切に手入れして鋭利にしておけ ば、作業をスムーズに進めることができ、操作

u 電動工具、付属品、先端工具などは、作業条件 と実施する作業を考慮し、取扱説明書に従って 使用してください。 意図された作業と異なる作 業に電動工具を使用すると、危険につながるお

u 握り部は、常に乾かして清潔な状態を保ち、油 やグリースが付着しないようにしてください。 ハンドルや握り部が滑りやすくなっていると、 予期しない状況で電動工具を安全に操作・制御

バッテリー式電動工具の使用とお手入れについて u メーカーによって指定されている充電器でのみ 充電を行ってください。 特定のバッテリーに適 した充電器を他のバッテリーの充電に使用した 場合、火災につながるおそれがあります。 u 指定のバッテリーを装着した電動工具を使用し てください。 指定以外のバッテリーを使用する と、けがや火災につながるおそれがあります。 u 取り外したバッテリーの端子がショートしない よう、クリップ、コイン、釘、ねじなどの金属 と触れないようにしてください。 バッテリーの 端子がショートすると、火災につながるおそれ

u 過酷な条件下で使用すると、バッテリーが漏液 する場合があります。その液には決して手を触 れないでください。 触れてしまった場合は、す ぐに水で洗い落としてください。 液が目に入っ た時は、こすらずにすぐ水道水などのきれいな 水で十分に洗ってから、直ちに医師の治療を受 けてください。液が皮膚に付着したまま放置す ると、皮膚のかぶれややけどにつながるおそれ

u 損傷した、または改造したバッテリーや電動工 具を使用しないでください。 損傷／改造した バッテリーを使用すると、予期しない動作を招 き、火災、爆発やけがにつながるおそれがあり

u バッテリーや電動工具を火に近付けたり、高温 にさらさないでください。火に近付けたり、 130°C以上の温度にさらすと、爆発するおそれ

u 充電作業はすべて取扱説明書の指示に従って 行ってください。取扱説明書に記載されている 温度範囲外でバッテリーや電動工具を充電しな いでください。不適切に充電したり、指定され た範囲外の温度で充電すると、バッテリーが損 傷し、火災につながるリスクが高くなります。

u 修理の必要がある場合は、必ずお買い求めの販 売店、または電動工具サービスセンターにお申 しつけください。専門知識を備えた担当スタッ フが純正交換部品を使用して作業を行います。 u 損傷したバッテリーを修理しないでください。 バッテリーの修理は、必ずお買い求めの販売 店、または電動工具サービスセンターにお申し

ドライバー ドリルに関する安全上の注意事

u 見えない箇所にある配線に接触するおそれのあ る場所で作業する場合には、絶縁されているグ リップ面で電動工具を保持してください。 電気 が流れている配線を切断してしまうと、電動工 具の露出した金属部分に電気が流れ、作業者が 感電するおそれがあります。 u 見えない箇所にあるライフラインを探査できる 適切な探査機を使用するか、または地域の水 道・電気・ガス会社にご相談ください。電線と 接触すると、火災や感電につながるおそれがあ ります。ガス管が損傷していると、爆発するお それがあります。また、水道管から水漏れがあ ると、物的損傷につながるおそれがあります。 u 電動工具をしっかり支えてください。ネジを締 めたり緩めたりする際、瞬間的に大きな反動が 生じる場合があります。 u ワークを固定してください。クランピング取付 け具や万力で固定したワークは、手で保持する よりも確実に位置を保つことができます。 u 電動工具の動きが完全に止まってから、電動工 具を片付けてください。先端工具が引っかか り、電動工具を制御できなくなるおそれがあり

u バッテリーが損傷していたり、バッテリーを不 適切に使用すると、煙が発生する可能性があり ます。さらにバッテリーが発火したり、爆発し たりするおそれがあります。その場合には新鮮 な空気を取り入れ、不快感がある場合には医師 の診断を受けてください。煙が気道を刺激する

u バッテリーを改造したり分解しないでくださ い。ショートにつながるおそれがあります。 u 釘やドライバーなどの先の尖った物体により、 または外的な力を加えるとバッテリーが損傷す ることがあります。これによって内部ショート が生じたり、バッテリーが燃焼・発煙・爆発・ 過熱するおそれがあります。 u バッテリーはボッシュの製品でのみ使用してく ださい。 組み合わせてご使用になる場合に限 り、バッテリーは危険な過負荷から保護されま

1 609 92A 9SN | (06.08.2024) Bosch Power Tools日本語 | 279 長時間当たる直射日光、火、汚れ、水 や湿度から保護し、バッテリーを熱か ら守ってください。爆発やショートに つながるおそれがあります。 u 先端工具が動かなくなってしまった時は、すぐ に電動工具をオフにしてください。キックバッ クの反動で生じる力に備えられるようにしてく ださい。電動工具に過負荷がかかったり、加工 する材料で目詰まりが生じると、先端工具が動 かなくなることがあります。

紙やすりがけ、鋸引き、研磨/ 研削、穴あけ、および同様の 活動で発生する塵埃は、発癌性、生殖異常、また は遺伝への影響をもたらすことがあります。この 塵埃に含まれる物質のうちのいくつかは、 鉛含有塗料/ニス中の鉛、屋根瓦やセメントの中 の、その他の左官作業中に出る結晶性のシリカ、 化学処理済木材中の砒素およびクロム酸塩があり ます。発病のリスクは、それらの物質にさらされ る頻度に左右されます。危険を低下させるため に、必ず適切な保護装備を着用し、十分に換気さ れた空間で作業してください（例えば、微小な粉 じんもろ過できる特殊構造の呼気保護装置を使

u 誤ってスイッチがオンになることを防止してく ださい。バッテリーをセットする前にオン／オ フスイッチがオフ位置に来ていることを確認し てください。 指をオン／オフスイッチにかけて 電動工具を運んだり、電動工具をオンにしたま まバッテリーをセットすると事故の原因になる

u 必ず正常な、磨耗していない先端工具をご使用 ください。 壊れた先端工具は折れたり、怪我や 物損の原因になることがあります。 u 先端工具を装着する際、先端工具差込部に堅く まっていることを確認してください。工具が ツールホルダーに堅くはまっていないと、緩ん でしまったり、制御不能になるおそれがありま

u 長尺のネジ/ボルトをねじ込むときは注意してく ださい。ネジ/ボルトのタイプや使用する先端工 具によっては滑り落ちる危険が生じます。 長尺 のネジ/ボルトは制御できなくなることがよくあ り、ねじ込む際に滑り落ちたり、怪我をする危

u 電動工具のスイッチをオンにする前に回転方向 の設定にご注意ください。 例えばネジ/ボルト を緩めようとしているにもかかわらず、回転方 向がそれをねじ込むようになっていると、電動 工具が制御不能の動きをするようになることが

u 本製品を電気ドリルとして使用しないでくださ い。カットアウトクラッチを備えた電動工具 は、穴あけには不向きです。自動的かつ警告な くクラッチが切れることがあります。

安全上の注意事項と指示にすべて目を 通してください。安全上の注意事項と 指示を守らないと、感電、火災または/ および重傷を招くことがありますので

取扱説明書の冒頭に記載されている図を参照して

電動工具は、所定範囲の寸法および性能を持つネ ジ/ボルト、ナット、およびその他のネジ締付け具 のねじ込みおよび取外しのためのものです。 この電動工具は、産業環境での使用に特化してい

この電動工具を電気ドリルとして使用するのは不

以下の番号はイラストページの電動工具の構成図

(5) アングルヘッドフランジのスパナ面 (6) トルクセッティングスライダー (7) LEDランプ（ネジ締め） (8) 充電レベルインジケーター (9) バッテリー

(10) オン／オフスイッチ (11) 正転・逆転切り替えスイッチ (12) LEDホルダー (13) ライト (14) バッテリー取り外しボタン

(16) つり下げハンガー用固定スリット (17) マーキングリング (18) サークリップ (19) ハウジングシェルの空洞部分 (20) 開口スパナ　開口径 27mm

(22) ロックナット (23) モーターハウジング (24) クイックチェンジチャック

(27) 設定ディスク (28) グリップ（絶縁グリップ面） a) このアクセサリーは標準付属品には含まれません。 Bosch Power Tools 1 609 92A 9SN | (06.08.2024)280 | 日本語

V= 18 18 18 18 18 トルク（硬質/軟質材質に

ISO5393に準拠） Nm 2–8 0.7–3 2–15 10–23 10–30 無負荷回転数 n

IP20 IP20 IP20 IP20 IP20 バッテリー（標準のセッ ト内容には含まれていま

A) 使用するバッテリーに応じて異なる B) 0°C以下の温度時には出力が制限されます C) 本工具でのバッテリー ProCORE18V+ 8.0Ah（1607A351PG）の使用は推奨されません。 産業用コードレスアングルスクリュードライ

V= 18 18 18 18 トルク（硬質/軟質材質にネジを打ち込む 場合、ISO5393に準拠） Nm 10–30 15–40 15–50 15–60 無負荷回転数 n

IP20 IP20 IP20 IP20 バッテリー（標準のセット内容には含ま

1 609 92A 9SN | (06.08.2024) Bosch Power Tools日本語 | 281 産業用コードレスアングルスクリュードライ

■3/8" ■3/8" ■3/8" ■3/8" A) 0°C以下の温度時には出力が制限されます B) 本工具でのバッテリー ProCORE18V+ 8.0Ah（1607A351PG）の使用は推奨されません。 アングルスクリューヘッド ストレー

トルク（硬質/軟質材質にネジを打 ち込む場合、ISO5393に準拠） Nm 20 25 30 20 20 6 フランジの締付けトルク Nm 20 20 25 20 20 10 ANGLEEXACTION用付属品 15–500 15–500 30–300 15–500 15–500 15–500

kg 0.20 0.20 0.30 0.20 0.20 0.20 数値は製品によって異なる場合があり、用途や環境条件によって変化します。詳細については www.bosch-professional.com/wacでご確認ください。 騒音および振動について 騒音値はEN 62841-2-2に基づき測定されていま

電動工具の音圧レベル（A特性）は平均して 70dB(A)以下です。実際の作業時の音圧レベル は、記載されている数値を超える場合がありま す。防音保護具を着用してください！ 最大許容サイズのボルトおよびナットの締付け：

この指示に記載された振動レベルおよび騒音放出 値は、規格化された測定手続きに従って測定さ れ、電動工具の相互比較に使用することができま す。 それらは、振動および騒音の放出を予め評価 するのに向いています。 記載の振動レベルおよび騒音放出値は、主要な電 動工具使用を代表しています。しかし電動工具が 他の用途のために、異なる先端工具を付けて、ま たはメンテナンスが不十分な状態で使用される と、振動レベルおよび騒音放出値が異なってくる ことがあります。その状態では、作業空間全体に わたって振動および騒音の放出がかなり大きくな

振動および騒音の放出を正確に評価するために は、装置がオフになっているか、または動いては いるものの実際には使用されてていない時間も考 慮しなければなりません。その状態では、作業空 間全体にわたって振動および騒音の放出がかなり 小さくなることがあります。 さらに、使用者保護のための安全措置、例えば先 端工具のメンテナンス、手に関する警告、作業プ ロセスの組織等を確定してください。

回転数（特に50%未満）に下げると、最大トルク も低下することがあります。また、パワーブース ト時に回転数を上げると、精度とスイッチオフ動 作に影響を及ぶ可能性があります。これによりク ラッチが切れるおそれがあります。工具の能力テ ストは通常、VDI 2647に準拠して600rpmで実施 しています。回転数やトルクの変更は、精度に影 響を及ぼす可能性があります。そのため、工具の 能力をそれぞれの設定で確認する必要がありま

Boschは、バッテリーを付属していないコードレ ス工具（本体のみ）も販売しています。バッテ リーが電動工具の標準付属品に含まれているかど うかは、パッケージで確認することができます。

u テクニカルデータに記載されている充電器のみ をご使用ください。これらの充電器は、本機に Bosch Power Tools 1 609 92A 9SN | (06.08.2024)282 | 日本語 使用されているリチウムイオンバッテリーに対

注意事項：国際輸送の規格に従い、リチウムイオ ンバッテリーは仮充電した状態で納入されます。 バッテリーの出力をフルで引き出せるよう、初回 のご使用前にバッテリーを満充電してください。

充電したバッテリーをバッテリーホルダーにしっ かりはまるまで押し込んでください。

バッテリーを取り外すには、バッテリー取り外し ボタンを押しながらバッテリーを引き出します。 その際、無理な力を加えないでください。 バッテリー充電レベルインジケーター（黄 色のLED）

新たなネジ締めには容量が不足して いるか、または電動工具に過大な負

– バッテリーを取り外し、フル充電 したバッテリーをセットします。 点滅光 電動工具が加熱しており、運転を停

– このランプ点滅が自動的に消える まで、電動工具のご使用はお避け ください。点滅は短時間で消えま

バッテリー(9) を差し込み、オン／オフスイッ チ(10) を押すと、充電レベルインジケーター に バッテリー残量が5秒間表示されます。 充電レベルインジケーター バッテリー容量 緑 60～100% 黄 30～60% 赤 0～30% バッテリーを最適に取り扱うために バッテリーを湿気や水から保護してください。 –20°C...50°Cの温度範囲内でバッテリーを保管 してください。例えば夏季にバッテリーを車両に 置いたままにしないでください。 正しく充電しても使用能力が著しく低下するよう になった場合は、バッテリーの寿命が尽きたと考 えられます。新しいバッテリーと交換してくださ

その際、廃棄に関する注意事項を必ず守ってくだ

u 本電動工具で作業（メンテナンス、工具の交換 など）を行う前に、電動工具からバッテリーを 取り外してください。不用意にオン／オフス イッチを操作すると、けがにつながるおそれが

電動工具は、屋内での使用を想定しています。 正常に作動させるために、0～+45°Cの許容周囲温 度と20～95 %の許容相対湿度を必ず保ってくださ

フックツール（図 A を参照） フック (15) を使用して本製品をフックツールに固 定することができます。 – フック (15) を本製品にセットし、スリット (16) に差し込みます。 本製品の重心に応じて、前側または後ろ側のス リットを使用することができます。 u つり下げハンガーとつり下げ穴の鉤は定期的に

ライトの調整（図 B を参照） – マークリング (17) を細いマイナスドライバー やへらのようなもので引っかけて外します。 – サークリップ (18) をサークリッププライヤー でハウジングシェルの後方に引っ張ります。 これで、ライト (13) の周りにあるLEDホルダー (12) の両方のハウジングシェルを希望の位置に動 かせるようになります。 – 作業中に、ライトの電源コードに傷をつけない よう注意してください。また、引っ張る際に は、ハウジングシェルに設けられた空洞部分 (19) にめり込まないようにしてください。 – ライト (13) の周りにLEDホルダー (12) の両側 のハウジングシェルが再び来るように調整しま

– サークリップ (18) とマークリング (17) を元の

60-120 この産業用コードレスアングルスクリュードライ バーには、(参照 „テクニカルデータ“, ペー ジ280)に対応したアングルスクリューヘッドを装 着する必要があります。 – 開口スパナ(21)を使用してアングルヘッドフラ ンジのレンチ面(5)に本製品を固定してくださ

1 609 92A 9SN | (06.08.2024) Bosch Power Tools日本語 | 283 u 本製品をハウジングシェルに決して固定しない

– アングルスクリューヘッド(3)をフランジの希望 の位置にセットし、開口スパナ(20)を使用して レンチ面(4)にユニオンナットを固定します。 その際、開口スパナ(21)でアングルヘッドフラ ンジに押しつけるようにしてください。 アングルスクリューヘッドの調整 アングルスクリューヘッド (3) を計8つの位置に調 整することができます。 – 開口スパナ (21) を使用してアングルヘッドフ ランジのレンチ面 (5) に本製品を固定してくだ

u 本製品をハウジングシェルに決して固定しない

– 開口スパナ (20) を使用してレンチ面 (4) のユ ニオンナットを緩めます。アングルスクリュー ヘッド (3) を45°間隔で希望の位置に調整し、 開口スパナ (20) を使用してレンチ面 (4) にユ ニオンナットを再度固定します。 その際、開口スパナ (21) でアングルヘッドフ ランジに押しつけるようにしてください。 アングルスクリューヘッドの調整／取り外 し（図 D を参照）

60-120 アングルスクリューヘッド (3) と先端工具差込部 (2) は360°調整することができます。 – ロックナットの開口部に適切な工具を当て、矢 印a（左ネジ）の方向に回してロックナット (22) を緩めます。 – アングルスクリューヘッドに向けてロックナッ ト (22) を矢印cの方向に回して、アングルスク リューヘッド (3) をこの位置に固定します。 ロックナット (22) を再度締め付けます（最大 締め付けトルク：50Nm）。 – 希望の作業角度になるまで、アングルスク リューヘッド (3) を矢印 b の方向に回します （360°を越えないようにすること）。 マークリング (17) を他の色のマークリングに交換 したり、ライトを調整したりする際に、アングル スクリューヘッド (3) を完全に取り外すことがで きます。アングルスクリューヘッドを調整する前 に、ライトを希望の位置に調整してください（(参 照 „ライトの調整（図 B を参照）“, ペー ジ282)）。 – ロックナットの開口部に適切な工具を当て、矢 印a（左ネジ）の方向に回してロックナット (22) を緩めます。取り外せる状態になるまで、 アングルスクリューヘッド (3) を矢印 b の方向 に回します。モーターハウジング (23) から ロックナット (22) を矢印 a の方向に回しま

これで、マークリングの交換やライトの調整を行

– ロックナット (22) をモーターハウジング (23) の矢印 c の方向に回し、アングルスクリュー ヘッドを矢印 b と反対側に回して再び締め付け

– ロックナット (22) を矢印 c の方向に回してア ングルスクリューヘッドを固定します。 – ロックナット (22) を再度締め付けます（締め 付けトルク：約50Nm）。

BOSCHEXACTConfigurator （Version 5.2以 降）を使用すると、電動工具で様々な設定（例： 回転数、ネジ締めステップ、繰返し防止）を行う ことができます。そのためには電動工具をUSBイ ンターフェース経由でPCと接続しなければなりま せん。その際、以下のUSBケーブルを使用してく

USB2.0タイプA / -USB2.0タイプB

– 最大長さ：1m USBインターフェース経由で設定する場合、産業 環境の外では電波干渉が生じるおそれがありま

u そのため、すべての安全上の注意事項とソフト ウェアの取扱説明書の指示に留意してくださ

外側が四角いスクリューヘッドの場合の工 具の交換（図 E を参照）

– 細目のスクリュードライバーなどを使って四角 い先端工具差込部 (2) にピンを押し付け、先端 工具 (1) を四角形の上にスライドさせます。そ の際、ピンが先端工具のくぼみにはまるように

– ピンを先端工具 (1) のくぼみに押し付け、先端 工具を先端工具差込部 (2) から引き出します。 内側が六角になっているスクリューヘッド の場合の工具の交換（図 F を参照）

– しっかりはまるまで、先端工具 (1) を六角の先 端工具差込部 (2) に差し込みます。

– 必要に応じてプライヤーを使用して、先端工具 (1) を先端工具差込部 (2) から引き出します。 クイックチェンジチャック付きのスク リューヘッドの場合の工具の交換（図 G を

必ず適切なシャンク（1/4"ソケット）を備えた先 端工具を使用してください。 Bosch Power Tools 1 609 92A 9SN | (06.08.2024)284 | 日本語 – クイックチェンジチャック(24)のスリーブを前

– 先端工具(1)をツールホルダー(2)に差し込み、 クイックチェンジチャックを再び緩めます。

– クイックチェンジチャック(24)のスリーブを前

– 先端工具(1)をツールホルダー(2)に差し込み、 クイックチェンジチャックを再び緩めます。

電動工具をスタートさせたい場合、まずは正転・ 逆転切り替えスイッチ(11)によって回転方向を設

電動工具は、正転・逆転切り替えスイッチ(11)が センターに位置していない（オン切替えロック） 場合にのみスタートします。 回転方向の設定（図 H を参照） – 正転：ネジやボルトを締める場合は、正転・逆 転切り替えスイッチ (11) を左側に完全に押し

– 逆転：ネジやボルトを緩める場合は、正転・逆 転切り替えスイッチ (11) を右側に完全に押し

トルクの設定（図Iを参照） トルクは、カットアウトクラッチのスプリングの プレテンションに左右されます。カットアウトク ラッチは、正/逆回転において、設定されたトルク に達すると作動します。 個別のトルクを設定するには、必ず同梱の設定 ツール(25)を使用してください。 – 本製品の送りスイッチ(6)を完全に押し戻しま

60-120 – 六角レンチ(26)を先端工具(25)に差し込み、

– ハウジングの開口部にカップリングの小さな空 洞（調整ディスク(27)）が見えたら、調整用 ツール(25)をこの空洞に差し込んで回します。

60-120 – 開口スパナを使用して先端工具差込部(2)をゆっ

– ハウジングの開口部にカップリングの小さな空 洞（調整ディスク(27)）が見えたら、調整用 ツール(25)をこの空洞に差し込んで回します。 時計回りに回すとトルクが高くなり、反時計回り に回すとトルクが低くなります。 – 調整用ツール(25)を取り外します。カップリン グを汚れから保護するために、送りスイッチ(6) を前方に再度スライドさせます。 注意事項：必要な設定はネジ継手のタイプによっ て異なるため、実際の状況に合わせて調整してく ださい。トルクレンチを使用して試しの締付けを

u トルクセッティングは規定範囲内でのみおこ なってください。規定外のトルクを設定する と、カットアウトクラッチが機能しなくなりま

u ネジ接続部のトルクを定期的に確認し、必要に 応じてカットアウトクラッチを再調整してくだ

トルク設定のマーク（図Kを参照） ハウジングが塵埃や汚れから守られるよう、必ず マーキングリングを使用して電動工具を利用して

60-120 この産業用バッテリーアングルスクリュードライ バーの場合、まずアングルスクリューヘッドを取 り外す必要があります（(参照 „アングルスク リューヘッドの調整／取り外し（図 D を参照）“, ページ283)）。トルクは以下のようにマークする

個別に設定したトルクがわかるよう、マークリン グ(17)を他の色のマークリングに交換することが

– マークリング(17)を細いマイナスドライバーや へらのようなもので引っかけて外します。

ドライバーには、トルクに応じたカッ トアウトクラッチがあり、それは記載 された範囲で設定可能です。カットア ウトクラッチは、設定したトルクに達 した時点で作動します。 – 本機をオンにするには、オン／オフスイッチ (10)を完全に押します。 – 電動工具は、設定されたトルクに達すると直ち に自動的にオフに切り替わります。 u オン／オフスイッチ(10)の作動が早すぎると、 予め設定されたトルクには達しません。 u ネジ接続部のトルクを定期的に確認し、必要に 応じてカットアウトクラッチを再調整してくだ

作業灯(13)は、ネジ締め箇所が暗い場合、そこを 照明します。オン／オフスイッチ(10)を軽く押し て作業灯(13)をオンに切り替えてください。オン 1 609 92A 9SN | (06.08.2024) Bosch Power Tools日本語 | 285 ／オフスイッチを堅く押すと、電動工具がオンに なり、作業灯が点灯し続けます。 u 作業灯を直接見つめないでください。目が眩む

u 必ず本機を停止させてからネジやボルトに当て てください。回転する先端工具が抜けてしまう

ネジ締め表示（緑色/赤色LED） 予め設定されたトルクに達するとカットアウトク ラッチが作動します。LED表示(7)が緑色で点灯し

予め設定されたトルクに達しないとLED表示(7)は 赤色で光り、音響信号が発せられます。ネジ締め をもう一回行う必要があります。

ネジ締めの際にカットアウトクラッチが作動する とモーターのスイッチがオフになります。0.7秒待 てば再度オンに切り替えることができます。既に 堅くネジ締めしたものをそれによって誤って締め 足すことは避けてください。

u 本電動工具で作業（メンテナンス、工具の交換 など）を行う前に、電動工具からバッテリーを 取り外してください。不用意にオン／オフス イッチを操作すると、けがにつながるおそれが

u 安全・正常に機能するよう、本機と通風穴を清

特殊ギアグリース（225 ml） 部品番号 3 605 430 009

エンジンオイル SAE 10/SAE 20 – 最初の150運転時間後は、ギアにマイルドな溶 剤でクリーニングしてください。使用および廃 棄については、溶剤メーカーの注意事項に従っ てください。続いてギアをBoschスペシャルギ アグリースを塗ってください。最初のクリーニ ング後は、300運転時間ごとにクリーニング手 順を繰り返してください。 – 100000回のネジ締め後はカットアウトクラッチ の可動部品にエンジンオイルSAE 10/SAE 20を 数滴注油してください。スライド部品および回 転部品には、モリコートグリースを塗ってくだ さい。この機会を利用してクラッチに磨耗がな いかを検証し、再現性および精度に影響がない ようにしてください。続いて必ずクラッチのト ルクを再設定してください。 u 装置のメンテナンス／修理は、必ずお買い求め の販売店、または電動工具サービスセンターに お申しつけください。専門知識を備えた担当ス タッフが純正交換部品を使用して作業を行いま す。これにより電動工具の安全性が確実に保た

この作業は、正規Boschサービスセンターが迅速

u 潤滑剤およびクリーニング剤の廃棄は、環境に 配慮して行ってください。法規を遵守してくだ

u ネジ締めを遅くとも10万回行うごとに電動工具 全体に損傷や摩耗がないか点検し、すべての機 能をチェックしてください。その後、クラッチ のトルクを設定し直してください。 カスタマーサービス＆使い方のご相談 お買い求めの販売店またはボッシュ電動工具サー ビスセンターは、製品や付属品に関するご質問を

お問い合わせまたは交換パーツの注文の際には、 必ず本製品の銘板に基づき10桁の部品番号をお知

お客様のご使用状況によって、修理費用を申し受 ける場合があります。あらかじめご了承くださ

携帯電話からお掛けのお客様は、TEL. 03-5485-6161 をご利用ください。コールセンターフリーコール のご利用はできませんのでご了承ください。 ボッシュ株式会社　電動工具事業部　 〒224-003 神奈川県横浜市都筑区中川中央1-9-32 コールセンターフリーダイヤル 0120-345-762 （土・日・祝日を除く、午前 9:00 ～午後 5:30） ホームページ: http://www.bosch.co.jp ボッシュ電動工具サービスセンター 〒355-0813 埼玉県比企郡滑川町月輪1464番地4

ボッシュ電動工具サービスセンター西日本 〒811-0104 福岡県糟屋郡新宮町的野741-1

その他のカスタマーサービス対応窓口はこちら： www.bosch-pt.com/serviceaddresses

推奨のリチウムイオン電池は危険物規制規則の条 項に準拠しています。ユーザーが電池を路上輸送 することについて制約が課されることはありませ

一方、第三者（航空輸送会社や運送会社など）が 発送を行う場合には、包装とラベルに関する特別 な条項に特に注意する必要があります。発送する Bosch Power Tools 1 609 92A 9SN | (06.08.2024)286 | 中文 品物の準備については危険物の取扱を熟知した専 門の担当者の指導を必ず求めてください。 外装が損傷していない場合にのみ、電池を発送し てください。開接点は必ず覆い、電池をしっかり 梱包し、包装の中で動かないようにしてくださ い。また、その他の地域の規定にも注意してくだ

本機、バッテリー、付属品と梱包材 は、環境に適合した方法でリサイクル

本機とバッテリー/電池を一般の家庭用 ごみとして廃棄しないでください！

リチウムイオンバッテリー： 運搬の項に記載されている指示に注意してくださ い (参照 „運搬“, ページ285)。 使用済みバッテリーのリサイクルにご協力くださ

ボッシュは一般社団法人JBRCに加盟し、使用済み コードレス電動工具用バッテリーのリサイクルを 推進しております。恐れ入りますが使用済みの バッテリーは、ボッシュ電動工具取扱店、ボッ シュ電動工具サービスセンター、またはJBRCリサ イクル協力店へお持ちくださいますようお願いい

本製品は、リチウムイオンバッテリーを内蔵して います。リチウムイオンバッテリーは、リサイク ル可能な貴重な資源です。使用済みバッテリーの リサイクル活動にご協力くださいますよう、お願 いいたします。ご使用済みの製品本体を廃棄する ときは、本体を分解せず、製品本体ごとボッシュ 電動工具取扱店、ボッシュ電動工具サービスセン ター、またはJBRCリサイクル協力店へお持ちくだ
