Za označavanje individualno namještenih zakretnih momenata prsten s oznakama (17) možete zamijeniti prstenom s oznakama u drugoj boji. – Pritisnite prsten s oznakama (17) tankim vrhom odvijača, lopaticom ili sl. Uključivanje/isključivanje Odvijači imaju isključnu spojku koja ovisi o zakretnom momentu i može se namjestiti u navedenom području. Ona se aktivira kada je postignut namješteni zakretni moment. – Za uključivanje električnog alata pritisnite prekidač za uključivanje/isključivanje(10) do graničnika. – Električni alat isključit će se automatski čim se postigne namješteni zakretni moment. u U slučaju prijevremenog otpuštanja prekidača za uključivanje/isključivanje (10) unaprijed namješteni zakretni moment neće biti postignut. u Redovito provjerite zakretni moment na vijčanom spoju i po potrebi ponovno namjestite isključnu spojku. Uključivanje radnog svjetla Radno svjetlo (13) omogućava osvjetljenje mjesta uvrtanja u slučaju nepovoljnih uvjeta rasvjete. Radno svjetlo (13) uključite laganim pritiskom na prekidač za uključivanje/ isključivanje (10). Ako bi prekidač za uključivanje/ isključivanje pritisnuli snažnije, električni alat će se uključiti i radno svjetlo će dalje svijetliti. u Ne gledajte izravno u radno svjetlo jer vas ono može zaslijepiti. Upute za rad u Električni alat stavite na maticu/vijak samo u isključenom stanju. Rotirajući radni alati mogu kliznuti. Pokazivač uvrtanja vijaka (zelena/crvena LED dioda) Kada je postignut unaprijed namješteni zakretni moment, aktivirat će se isključna spojka. LED pokazivač (7) svijetli zeleno. Ako nije postignut unaprijed namješteni zakretni moment, LED pokazivač (7) svijetli crveno i javlja se zvučni signal. Uvrtanje vijka treba provesti još jednom. Zaštita od ponovnog uključivanja Ako se kod uvrtanja vijaka aktivirala isključna spojka, motor će se isključiti. Ponovno uključivanje je moguće tek nakon 0,7 sekundi stanke. Na taj ćete način izbjeći nehotično dotezanje već stegnutih vijčanih spojeva. Održavanje i servisiranje Održavanje i čišćenje u Prije svih radova na električnom alatu (npr. održavanje, zamjena alata, itd.) aku-bateriju treba izvaditi iz električnog alata. Kod nehotičnog aktiviranja prekidača za uključivanje/isključivanje postoji opasnost od ozljeda. 1 609 92A 9SN | (06.08.2024) Bosch Power ToolsEesti | 249 u Održavajte električni alat i ventilacijske proreze čistima kako biste radili dobro i sigurno. Podmazivanje električnog alata Mazivo: Specijalna mast za prijenosnike (225 ml) Kataloški broj 3 605 430 009 Molykote mast Motorno ulje SAE 10/SAE 20 – Nakon prvih 150 sati rada prijenosnik očistite blagim otapalom. Pridržavajte se uputa proizvođača otapala za uporabu i zbrinjavanje. Zatim prijenosnik podmažite Bosch specijalnom mašću za prijenosnike. Ponovite postupak čišćenja nakon svakih 300 sati rada, počevši od prvog čišćenja. – Pomične dijelove isključne spojke podmažite s nekoliko kapi motornog ulja SAE 10/SAE 20 nakon 100000 uvrtanja vijaka. Klizne i valjne dijelove podmažite Molykote mašću. Pritom provjerite je li spojka istrošena kako biste bili sigurni da to neće utjecati na ponovno uključivanje i točnost. Nakon toga ponovno treba namjestiti zakretni moment spojke. u Radove održavanja i popravaka prepustite samo kvalificiranom stručnom osoblju. Time će se osigurati da ostane zadržana sigurnost električnog alata. Ovlašteni Bosch servis će ove radove izvesti brzo i pouzdano. u Maziva i sredstva za čišćenje zbrinite na ekološki prihvatljiv način. Pridržavajte se zakonskih propisa. u Najkasnije svakih 100000 vijčanih spojeva provjerite čitav alat je li oštećen i istrošen te provjerite sve funkcije. Nakon toga ponovno namjestite zakretni moment spojke. Servisna služba i savjeti o uporabi Servisna služba odgovorit će na sva vaša pitanja o popravljanju i održavanju ovog proizvoda te o rezervnim dijelovima. Povećane crteže i informacije o rezervnim dijelovima naći ćete i na adresi: www.bosch-pt.com Tim za savjetovanje o primjeni u tvrtki Bosch rado će vam pomoći sa svim pitanjima o našim proizvodima i njihovom priboru. Za sva pitanja i narudžbe rezervnih dijelova svakako navedite 10-znamenkasti broj artikla naveden na označnoj pločici. Hrvatski Robert Bosch d.o.o PT/SHR-BSC Kneza Branimira 22 10040 Zagreb Tel.: +385 12 958 051 Fax: +385 12 958 050 E-Mail: RBKN-bsc@hr.bosch.com www.bosch.hr Dodatne adrese servisa naći ćete na: www.bosch-pt.com/serviceaddresses Transport Preporučeni litij-ionski akumulatori podliježu zahtjevima zakona o opasnim materijalima. Korisnik može transportirati akumulatore kopnenim putem bez dodatnih uvjeta. Prilikom slanja posrednicima (npr.: zračnim transportom ili otpremnikom) valja se pridržavati posebnih zahtjeva za ambalažu i označavanje. Pritom prilikom pripremanja pošiljke valja angažirati stručnjaka za opasne materijale. Otpremite akumulatore samo ako kućište nije oštećeno. Oblijepite otvorene kontakte i zapakirajte akumulator tako da se ne pomiče u pakiranju. Molimo pridržavajte se i eventualnih dodatnih nacionalnih propisa. Zbrinjavanje Električne alate, aku-baterije, pribor i ambalažu treba dovesti na ekološki prihvatljivo recikliranje. Električni alat i aku-baterije/baterije ne bacajte u kućni otpad! Samo za zemljeEU: Neupotrebljivi električni alati i neispravne ili istrošene aku- baterije/baterije moraju se odvojeno zbrinuti. Koristite predviđene sustave prikupljanja otpada. Ako se otpadna električna i elektronička oprema nepropisno zbrine, to može imati štetne učinke na okoliš i zdravlje ljudi zbog moguće prisutnosti opasnih tvari. Aku-baterije/baterije: Litij-ionske: Pridržavajte se uputa u poglavlju Transport (vidi „Transport“, Stranica249). Eesti Ohutusnõuded Üldised ohutusnõuded elektriliste tööriistade kasutamisel HOIATUS Lugege läbi kõik tööriistaga kaasas olevad ohutusnõuded ja juhised ning tutvuge kõigi jooniste ja spetsifikatsioonidega. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles. Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta. Bosch Power Tools 1 609 92A 9SN | (06.08.2024)250 | Eesti Ohutusnõuded tööpiirkonnas u Hoidke tööpiirkond puhas ja hästi valgustatud. Korrastamata või valgustamata töökoht võib põhjustada õnnetusi. u Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. u Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda. Elektriohutus u Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. u Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem. u Kaitske elektrilist tööriista vihma ja niiskuse eest. Kuielektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. u Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. u Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. u Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu. Inimeste turvalisus u Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi. u Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu. u Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. u Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. u Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. u Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. u Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, etneed on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. u Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi. Elektriliste tööriistade hoolikas käsitsemine ja kasutamine u Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. u Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. u Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist. u Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärgelaske seadet kasutada isikutel, kesseadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. u Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad. u Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. 1 609 92A 9SN | (06.08.2024) Bosch Power ToolsEesti | 251 u Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, võttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. u Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana õlist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida. Akutööriistade hoolikas käsitsemine ja kasutamine u Laadige akusid ainult tootja poolt soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akude laadimiseks. u Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahjuohtu. u Kasutusvälisel ajal hoidke akusid eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad akukontaktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju. u Väärkasutuse korral võib akuvedelik välja voolata; vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi. u Ärge kasutage akut ega tööriista, mis on kahjustada saanud või mida on modifitseeritud. Kahjustada saanud või modifitseeritud akud võivad põhjustada tulekahju, plahvatuse, kehavigastusi ja varalist kahju. u Kaitske akut ja elektrilist tööriista tule ja väga kõrgete temperatuuride eest. Kokkupuude tulega või üle 130 °C temperatuuriga võib põhjustada plahvatuse. u Järgige kõiki laadimisjuhiseid ja ärge laadige akut väljaspool juhistes määratletud temperatuurivahemikku. Nõuetele mittevastav laadimine või laadimine väljaspool ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tulekahju ohtu. Teenindus u Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö. u Ärge kunagi käidelge kahjustada saanud akusid. Akusid võivad käidelda vaid tootja esindajad või volitatud hooldekeskuse töötajad. Ohutusnõuded kruvikeerajate kasutamisel u Tehes töid, mille puhul võib kinnitusdetail tabada varjatud elektrijuhtmeid, hoidke elektrilist tööriista ainult käepideme isoleeritud pinnast. Kinnitusdetailid, mis puutuvad kokku pingestatud elektrijuhtmega, võivad seada pinge alla elektrilise tööriista metallosad ja anda tööriista kasutajale elektrilöögi. u Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid lokaliseerimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusettevõtja poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamisel materiaalne kahju või elektrilöögioht. u Hoidke elektrilist tööriista tugevasti kinni. Kruvide kinnipingutamise ja lahtikeeramisel võivad lühiajaliselt tekkida suured reaktsioonijõumomendid. u Kinnitage töödeldav toorik. Kinnitusseadmete või kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides. u Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiiluda ja põhjustada kontrolli kaotuse seadme üle. u Aku vigastamise ja ebaõige käsitsemise korral võib akust eralduda aure. Aku võib põlema süttida või plahvatada. Õhutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid. u Ärge muutke ega avage akut. On lühiseoht. u Teravad esemed, näiteks naelad või kruvikeerajad, samuti löögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda. u Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest. Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti tule, mustuse, vee ja niiskuse eest. Plahvatus- ja lühiseoht. u Lülitage elektriline tööriist kohe välja, kui tarvik kinni kiilub. Olge valmis suurteks reaktsioonijõumomentideks, mis põhjustavad tagasilöögi. Tarvik kiilub kinni, kui elektrilisele tööriistale rakendatakse ülekoormust või kui see läheb töödeldavas toorikus kalde alla. HOIATUS Käiamisel, saagimisel, lihvimisel, puurimisel ja muul sellesarnasel tegevusel tekkiv tolm võib mõjuda vähkitekitavalt, väärarendeid põhjustavalt või mutatsioone esilekutsuvalt. Mõned sellistes tolmudes sisalduvad ained on: plii pliisisaldusega värvises ja lakkides; kristalliline ränimuld tellistes, tsemendis ja muudel müüriöödel; arseen ja kromaat keemiliselt töödeldud puidus. Haigestumise risk oleneb sellest, kui sageli te nende ainetega kokku puutute. Ohu vähendamiseks peaksite töötama ainult hästi ventileeritud ruumides, kasutades vastavat kaitsevarustust (nt spetsiaalselt konstrueeritud hingamiskaitseseadmeid, mis ka kõige väiksemad tolmuosakesed välja filtreerivad). u Vältige juhuslikku sisselülitamist. Enne kui aku kohale asetate, kontrollige, et sisse-/väljalüliti on väljalülitatud asendis. Kui hoiate elektrilise tööriista Bosch Power Tools 1 609 92A 9SN | (06.08.2024)252 | Eesti kandmisel sõrme sisse-/väljalülitil või paigaldate aku sisselülitatud tööriista, võib tagajärjeks olla õnnetus. u Kasutage ainult laitmatus korra, mitte kulunud vahetatavaid tööriistu. Defektsed vahetatavad tööriistad võivad murduda ja tekitada vigastusi ning varalist kahju. u Vahetatava tööriista paigaldamisel jälgige, et see tööriistahoidikusse kindlalt kinnitub. Kui vahetatav tööriist ei ole tööriistahoidikuga kindlalt seotud, võib see lahti tulla ja kontrollimatuks osutuda. u Olge ettevaatlik pikkade kruvide sissekeeramisel, olenevalt kruvi tüübist ja kasutatud vahetatavast tööriistast on libisemisoht. Pikad kruvid võivad tihti kontrolli alt väljuda ja seadme kasutajat vigastada. u Enne elektrilise tööriista sisselülitamist kontrollige seatud pöörlemissuunda. Kui soovite näiteks kruvi lahti päästa ja pöörlemissuund on seatud nii, et kruvi sisse keeratakse, võib elektrilise tööriista liikumine olla äkiline ja kontrollimatu. u Ärge kasutage elektrilist tööriista puurmasinana. Väljalülitussiduriga seadmed ei sobi puurimiseks. Sidur võib automaatselt ja ette hoiatamata välja lülituda. Toote kirjeldus ja kasutusjuhend Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi. Pange tähele kasutusjuhendi esiosas olevaid jooniseid. Nõuetekohane kasutamine Seade on ette nähtud etteantud mõõtme- ja võimsuspiirides kruvide, mutrite ja muude keermestatud kinnituselementide sissekeeramiseks ja lahtipäästmiseks. Elektriline tööriist on ette nähtud üksnes tööstuslikus keskkonnas kasutamiseks. Elektriline tööriist ei ole ette nähtud kasutamiseks puurmasinana. Kujutatud komponendid Joonistel kujutatud komponentide numeratsiooni aluseks on elektrilise tööriista jooniseleheküljel olevad numbrid. (1) Vahetatav tööriist

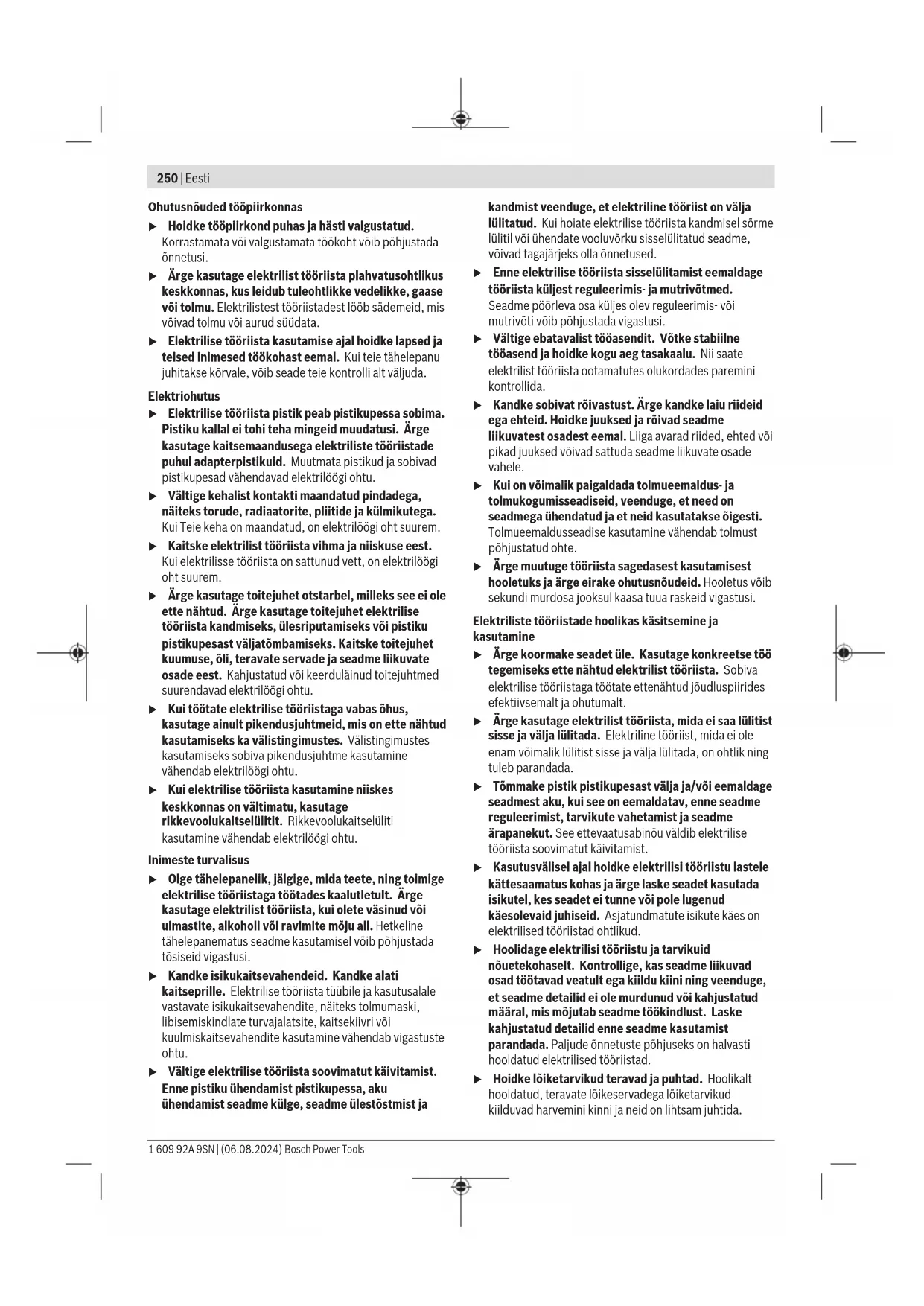

(4) Kübarmutri võtmepind

(5) Nurkkruvikeerajapea ääriku võtmepind (6) Pöördemomendi eelvaliku liugur (7) Keermesühenduste LED-näit (8) Aku laetuse taseme näidik (9) Aku

(10) Sisse-/väljalüliti (11) Pöörlemissuuna ümberlüliti (12) LED-hoidik (13) Töövalgusti (14) Aku lukustuse vabastusnupp

(16) Riputusaasa kinnitussoon (17) Märgistusrõngas (18) Vedrurõngas (19) Õõnsus korpuse kattes (20) Harkvõti võtmeavaga 27mm

(21) Harkvõti võtmeavaga 22mm

(26) Sisekuuskantvõti

kg 1,7–2,7 1,7–2,7 1,7–2,7 2,2–3,1 2,2–3,1 Kaitseklass IP20 IP20 IP20 IP20 IP20 Aku (ei kuulu standardsesse tarnekomplekti) Liitiumioon Liitiumioon Liitiumioon Liitiumioon Liitiumioon Lubatud keskkonnatemperatuur 1 609 92A 9SN | (06.08.2024) Bosch Power ToolsEesti | 253 Tööstuslik aku-nurkkruvikeeraja ANGLEEXACTION 8–1100 3–500 15–500 23–380 30–290 – laadimisel °C 0...+35 0...+35 0...+35 0...+35 0...+35 – töötamisel

A) sõltuvalt kasutatud akust B) piiratud jõudlus temperatuuridel <0°C C) Aku ProCORE18V+ 8.0Ah (1607A351PG) ei ole selle elektrilise tööriista jaoks soovitatav. Tööstuslik aku-nurkkruvikeeraja ANGLEEXACTION 30–300 40–220 50–210 60–120 Tootenumber 3 602 D94 6.3 3 602 D94 6.4 3 602 D94 6.5 3 602 D94 6.6 Nimipinge V= 18 18 18 18 Pöördemoment kõva/pehme materjali korral vastavalt standardile ISO5393 Nm 10–30 15–40 15–50 15–60 Tühikäigu-pöörlemiskiirus n

30–300 22–220 21–180 120–120 Kaal kg 2,4 2,4 2,4 2,4 Kaitseklass IP20 IP20 IP20 IP20 Aku (ei kuulu standardsesse tarnekomplekti) Liitiumioon Liitiumioon Liitiumioon Liitiumioon Lubatud keskkonnatemperatuur – laadimisel °C 0...+35 0...+35 0...+35 0...+35 – töötamisel

Pöördemoment kõva/pehme materjali korral vastavalt standardile ISO5393 Nm 20 25 30 20 20 6 Pingutus-pöördemoment äärikul Nm 20 20 25 20 20 10 Lisavarustus ANGLEEXACTION 15–500 15–500 30–300 15–500 15–500 15–500 Bosch Power Tools 1 609 92A 9SN | (06.08.2024)254 | Eesti Nurkkruvikeerajapea Sirge kruvikeera japea ■ 1/4" ■ 3/8" ■ 3/8" 1/4" SWF 1/4" SWF 1/4" Kaal kg 0,20 0,20 0,30 0,20 0,20 0,20 Väärtused võivad olenevalt tootest varieeruda ja oleneda kasutus- ning keskkonnatingimustest.Täiendav teave veebisaidil www.bosch-professional.com/wac. Andmed müra/vibratsiooni kohta Mürapäästuväärtused, määratud vastavalt EN 62841-2-2. Elektrilise tööriista ekvivalentne helirõhutase on tavaliselt väiksem kui 70dB(A). Töötamisel võib müratase nimetatud väärtusi ületada. Kasutage kuulmiskaitsevahendeid! Vibratsiooni koguväärtused a

(kolme suuna vektorsumma) ja mõõtemääramatus K, määratud vastavalt standardileEN 62841-2-2: Suurimate lubatud mõõtmetega kruvide ja mutrite pingutamisel: a

Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on mõõdetud standardset mõõtemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks. Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada. Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt vähendada. Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus. Täpsusesuunised Pöörlemiskiirese vähendamise (eriti alla 50%) tulemuseks võib olla maksimaalse pöördemomendi vähenemine. Suurendatud pöörlemiskiirus Power Boosti korral võib mõjutada täpsust ja väljalülituskäitumist. Sidur võib läbi libiseda. Masina jõudlusuuringud tehakse tavaliselt vastavalt normile VDI2647 pöörlemiskiirusel 600 p/min. Pöörlemiskiiruse ja/või pöördemomendi muutused võivad mõjutada täpsust. Masina võimet tuleb kontrollida vastava seadega. Aku Bosch müüb ka juhtmeta elektrilisi tööriistu ilma akuta. Pakendilt näete, kas aku kuulub teie elektrilise tööriista tarnekomplekti. Aku laadimine u Kasutage üksnes tehnilistes andmetes loetletud laadimisseadmeid. Vaid need laadimisseadmed on ette nähtud elektrilises tööriistas kasutatud liitium-ioonaku laadimiseks. Juhis: liitiumioonakud tarnitakse tehasest rahvusvaheliste transpordieeskirjade põhjal osaliselt laetutena. Selleks et aku täielikku võimsust tagada, laadige aku enne esimest kasutamist täielikult täis. Aku paigaldamine Lükake laetud aku akuhoidikusse nii, et see tuntavalt fikseeruks. Aku eemaldamine Aku eemaldamiseks vajutage lukustuse vabastamise nuppe ja tõmmake aku välja. Ärge rakendage seejuures jõudu. Aku laetuse taseme näidik (kollane LED) Aku laetuse taseme näidik Tähendus Vilkuv tuli + helisignaal Laadige aku: saab teha veel ainult 6–8keermesühendust. Pidev tuli + helisignaal Laetuse tase on uue keermesühenduse tegemiseks liiga madal või elektriline tööriist on üle koormatud: elektrilist tööriista ei saa enam sisse lülitada. – Võtke aku välja ja paigaldage täislaetud aku. Vilkuv tuli Elektriline tööriist on üle kuumenenud ja ei tööta: – enne seadme töölepanekut oodake, kuni vilkumine veidi aja pärast automaatselt lõpeb. Pärast aku(9) sisestamist ja sisse-/väljalüliti(10) vajutamist näitab aku laetuse taseme näidik 5 sekundit aku laetuse taset. Aku laetuse taseme näidik Mahtuvus Roheline 60–100% Kollane 30–60% Punane 0–30% Juhised aku käsitsemiseks Kaitske akut niiskuse ja vee eest. 1 609 92A 9SN | (06.08.2024) Bosch Power ToolsEesti | 255 Hoidke aku temperatuuril –20 °C kuni 50 °C. Ärge jätke akut suvel autosse. Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskõlbmatuks ja tuleb välja vahetada. Järgige ringlussevõtu juhiseid. Paigaldus u Võtke aku enne kõiki töid elektrilise tööriista juures (ny hooldus, tööriistavahetus jms) elektrilisest tööriistast välja. Sisse-/väljalüliti juhusliku rakendamise korral on vigastumisoht. Töö- ja hoiutingimused Seade on ette nähtud kasutamiseks üksnes sisetingimustes. Laitmatuks tööks peab lubatud keskkonnatemperatuur olema vahemikus 0 °C kuni +45 °C, suhtelisel, mittekondenseeruval õhuniiskusel 20 kuni 95%. Riputusseadis (vt jn A) Riputusklambriga (15) saate elektrilise tööriista kinnitada riputusseadisele. – Asetage riputusklamber (15) elektrilisele tööriistale ja laske soones (16) fikseeruda. Olenevalt elektrilise tööriista raskuskeskmest võite kasutada kas eesmist või tagumist soont. u Kontrollige regulaarselt riputusklambri ja riputusseadise konksu seisundit. Töövalgusti seadmine (vt jn B) – Lükake märgistusrõngas (17) õhukese lapiku kruvitsaga, pahtellabidaga vms maha. – Lükake vedrurõngas (18) vedrurõnga tangidega tahapoole korpuse kestale. LEDi hoidiku (12) mõlemat töövalgustit (13) ümbritsevat kestapoolt saab nüüd igasse soovitud asendisse viia. – Jälgige, et te ei vigasta töövalgusti kaablit ja lükake see, ilma järsult painutamata, vastavasse õõnsusesse (19) korpuse kestas. – Ümbritsege töövalgusti (13) jälle mõlema LEDi hoidiku (12) korpusepoolega. – Lükake vedrurõngas (18) ja märgistusrõngas (17) jälle tagasi nende esialgsesse asendisse. Nurkkruvikeerajapea paigaldamine (vtjnC) Kehtib järgmiste tüüpide korral: ANGLE EXACT ION 30-300 | 40-220 | 50-210 | 60-120 Nendele tööstuslikele aku-nurkkruvikeerajatele tuleb kõigepealt paigaldada sobiv nurkkruvikeerajapea (vaadake „Tehnilised andmed“, Lehekülg252). – Hoidke elektrilist tööriista harkvõtmega (21) nurkkruvikeerajapea ääriku võtmepinnal (5) kinni. u Ärge haarake elektrilise tööriista kinnitamiseks mitte kunagi korpuse kesta pooltest. – Asetage nurkkruvikeerajapea (3) soovitud asendis äärikule ja keerake harkvõtmega (20) võtmepinnal (4) kübarmutter kinni. Hoidke seejuures harkvõtmega (21) nurkkruvikeerajapea äärikul vastu. Nurkkruvikeerajapea asendi muutmine Nurkkruvikeerajapead (3) võite seada kokku kaheksasse asendisse. – Hoidke elektrilist tööriista lehtvõtmega (21) nurkpeaääriku võtmepinnast (5) haarates kinni. u Ärge haarake elektrilise tööriista kinnitamiseks mitte kunagi korpuse kesta pooltest. – Päästke lehtvõtmega (20) võtmepinnalt (4) haarates kübarmutter lahti. Pöörake nurkkruvikeerajapea (3) 45° sammuga soovitud asendisse ja keerake lehtvõtmega (20) võtmepinnast (4) haarates kübarmutter jälle kinni. Hoidke sealjuures lehtvõtmega (21) nurkpea äärikut paigal. Nurkkruvikeerajapea asendi muutmine ja eemaldamine (vt jn D) Kehtib järgmiste tüüpide korral: ANGLE EXACT ION 30-300 | 40-220 | 50-210 | 60-120 Nurkkruvikeerajapea (3) koos tööriistahoidikuga (2) on 360° ulatuses sujuvalt reguleeritav. – Päästke lahti kontramutter (22), haakides sobiva tööriista kontramutri mõnda avasse ja pöörates noole suunas a (vasak keere). – Fikseerige nurkkruvikeerajapea (3) selles asendis, pöörates kontramutri (22) noole suunas c vastu kurkkruvikeerajapead. Pingutage kontramutter (22) uuesti pingutus-pöördemomendiga max 50Nm. – Keerake nurkkruvikeerajapead (3) noole suunas b, kuni saavutate soovitud töönurga, aga mitte rohkem kui 360°. Nurkkruvikeerajapea (3) võib ka komplektselt eemaldada, kui soovite märgistusrõnga (17) asendada muuvärvilise märgistusrõngaga või kui soovite töölampi nihutada. Nihutage kõigepealt töölamp soovitud asendisse (vaadake „Töövalgusti seadmine (vt jn B)“, Lehekülg255), enne kui nihutate nurkkruvikeerajapead. – Päästke lahti kontramutter (22), haakides sobiva tööriista kontramutri mõnda avasse ja pöörates noole suunas a (vasak keere). Keerake nurkkruvikeerajapead (3) noole suunas b, kuni saate selle eemaldada. Keerake kontramutter (22) noole suunas a mootori korpusest (23) eemale. Nüüd saate vahetada märgistusrõnga või reguleerida töölampi. – Keerake kontramutter (22) noole suunas c vastu mootori korpust (23) ja kruvige nurkkruvikeerajapea noole b vastassuunas jälle kohale. – Fikseerige nurkkruvikeerajapea, keerates kontramutrit (22) noole suunas c. – Pingutage kontramutter (22) uuesti pingutus- pöördemomendiga u 50Nm. Bosch Power Tools 1 609 92A 9SN | (06.08.2024)256 | Eesti Elektrilise tööriista konfigureerimine Tarkvara BOSCH EXACT Configurator alates versioonist 5.2 võimaldab konfigureerida mitmeid elektrilise tööriista seadeid (nt pöörlemiskiirus, kruvikeeramisastmed, kordamiskaitse). Selleks tuleb elektriline tööriist USB-liidese kaudu arvutiga ühendada. Kasutage ühendamiseks USB- kaablit: USB2.0tüüpA/Micro-USB2.0tüüpB – Topeltvarjestatud – Max pikkus 1m USB-liidese kaudu konfigureerimisel võivad tekkida väljaspool tööstuslikku keskkonda raadiohäired. u Järgige selle kohta kõiki tarkvara kasutusjuhendis olevaid ohutusjuhiseid ja suuniseid. Tööriistavahetus nelikandiga kruvikeerajapea korral (vt jn E) Vahetatava tööriista kohaleasetamine – Suruge tihvt tööriistahoidiku (2) nelikandil, nt kitsa kruvikeerajaga, sisse ja lükake vahetatav tööriist (1) nelikandile. Veenduge, et tihvt fikseerub vahetatava tööriista väljalõikes. Vahetatava tööriista eemaldamine – Suruge tihvt vahetatava tööriista (1) väljalõikes sisse ja tõmmake vahetatav tööriist tööriistahoidikult (2) maha. Tööriistavahetus sisekuuskandiga kruvikeerajapea korral (vt jn F) Vahetatava tööriista kohaleasetamine – Lükake vahetatav tööriist (1) tööriistahoidiku (2) sisekuuskanti, kuni ta tuntavalt fikseerub. Vahetatava tööriista eemaldamine – Tõmmake vahetatav tööriist (1) tööriistahoidikust (2), vajadusel tange kasutades, välja. Tööriistavahetus kiirvahetuspadruniga kruvikeerajapea korral (vt jn G) Vahetatava tööriista paigaldamine Kasutage ainult sobiva ühendussabaga (1/4"-kuuskant) vahetatavaid tööriistu. – Tõmmake kiirvahetuspadruni (24) hülssi ettepoole. – Asetage vahetatav tööriist (1) tööriistahoidikusse (2) ja vabastage kiirvahetuspadrun. Vahetatava tööriista eemaldamine – Tõmmake kiirvahetuspadruni (24) hülssi ettepoole. – Võtke vahetatav tööriist (1) tööriistahoidikust (2) välja ja vabastage kiirvahetuspadrun. Kasutamine Kui soovite elektrilist tööriista käivitada, peate kõigepealt pöörlemissuuna ümberlülitiga (11) seadma pöörlemissuuna: Elektriline tööriist käivitub ainult siis, kui pöörlemissuuna ümberlüliti (11) ei ole keskasendis (sisselülitustõkis). Pöörlemissuuna seadmine (vt jn H) – Päripäeva: kruvide sissekeeramiseks vajutage pöörlemissuuna ümberlüliti (11) vasakule kuni piirajani. – Vastupäeva: kruvide lahtipäästmiseks või väljakeeramiseks vajutage pöörlemissuuna ümberlüliti (11) paremale kuni piirajani. Pöördemomendi seadmine (vtjnI) Pöördemoment oleneb väljalülitussiduri vedru eelpingest. Väljalülitussidur rakendub seatud pöördemomendi saavutamisel nii päri- kui ka vastupäeva pöörlemisel. Individuaalse pöördemomendi seadmiseks kasutage ainult kaasasolevat seadevõtit(25). – Lükake liugur (6) elektrilisel tööriistal täielikult tagasi. Kehtib järgmiste tüüpide korral: ANGLE EXACT ION 30-300 | 40-220 | 50-210 | 60-120 – Asetage sisekuuskantvõti (26) vahetatavasse tööriista (25) ja keerake seda aeglaselt. – Niipea kui korpuseavas on siduris näha väike kühm (seadeketas (27)), asetage seadevõti (25) sellesse kühmu ja keerake seda. Kehtib järgmiste tüüpide korral: ANGLE EXACT ION 30-300 | 40-220 | 50-210 | 60-120 – Keerake tööriistahoidikut (2) aeglaselt harkvõtmega. – Niipea kui korpuseavas on siduris näha väike kühm (seadeketas (27)), asetage seadevõti (25) sellesse kühmu ja keerake seda. Päripäeva keeramine annab suurema pöördemomendi, vastupäeva keeramine väiksema pöördemomendi. – Eemaldage seadevõti(25). Lükake liugurit(6) uuesti ettepoole, et kaitsta sidurit mustuse eest. Juhis: vajalik seade oleneb keermesühenduse tüübist ja seda saab kõige paremini määrata praktilise katsetamisega. Kontrollige proovi-keermesühendust pöördemomendivõtmega. u Seadke pöördemomenti üksnes toodud võimsusvahemikus, kuna vastasel korral ei rakendu enam väljalülitussidur. u Kontrollige keermesühendusel regulaarselt pingutusmomenti ja seadistage vajaduse korral väljalülitussidur uuesti. Pöördemomendi seade märgistamine (vtjnK) Kasutage elektrilist tööriista alati märgistusrõngaga, et olla kindel, et korpus on tolmu ja mustuse eest kaitstud. Kehtib järgmiste tüüpide korral:

ANGLEEXACTION30-300|40-220|50-210|60-120

Nendel tööstuslikel aku-nurkkruvikeerajatel tuleb kõigepealt paigaldada sobiv nurkkruvikeerajapea, (vaadake „Nurkkruvikeerajapea asendi muutmine ja eemaldamine (vt jn D)“, Lehekülg255). Nüüd saate märgistada pöördemomendi, nagu järgnevalt kirjeldatud. 1 609 92A 9SN | (06.08.2024) Bosch Power ToolsEesti | 257 Kehtib järgmiste tüüpide korral:

EL-vastavusdeklaratsioon Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetletud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas järgmiste normidega. Tehnilised dokumendid saadaval: * Tööstuslik aku- nurkkruvikeeraja Tootenumber
