BRUKSANVISNING ANGLE EXACT ION 15500 Professional BOSCH

(3) Vinkelskruehoved

(4) Nøkkelflate på overfalsmutter

(16) Festeslisse for opphengsbøyle (17) Markeringsring (18) Låseskive (19) Hulrom i huset (20) Fastnøkkel nøkkelvidde 27mm

(21) Fastnøkkel nøkkelvidde 22mm

(25) Innstillingsverktøy

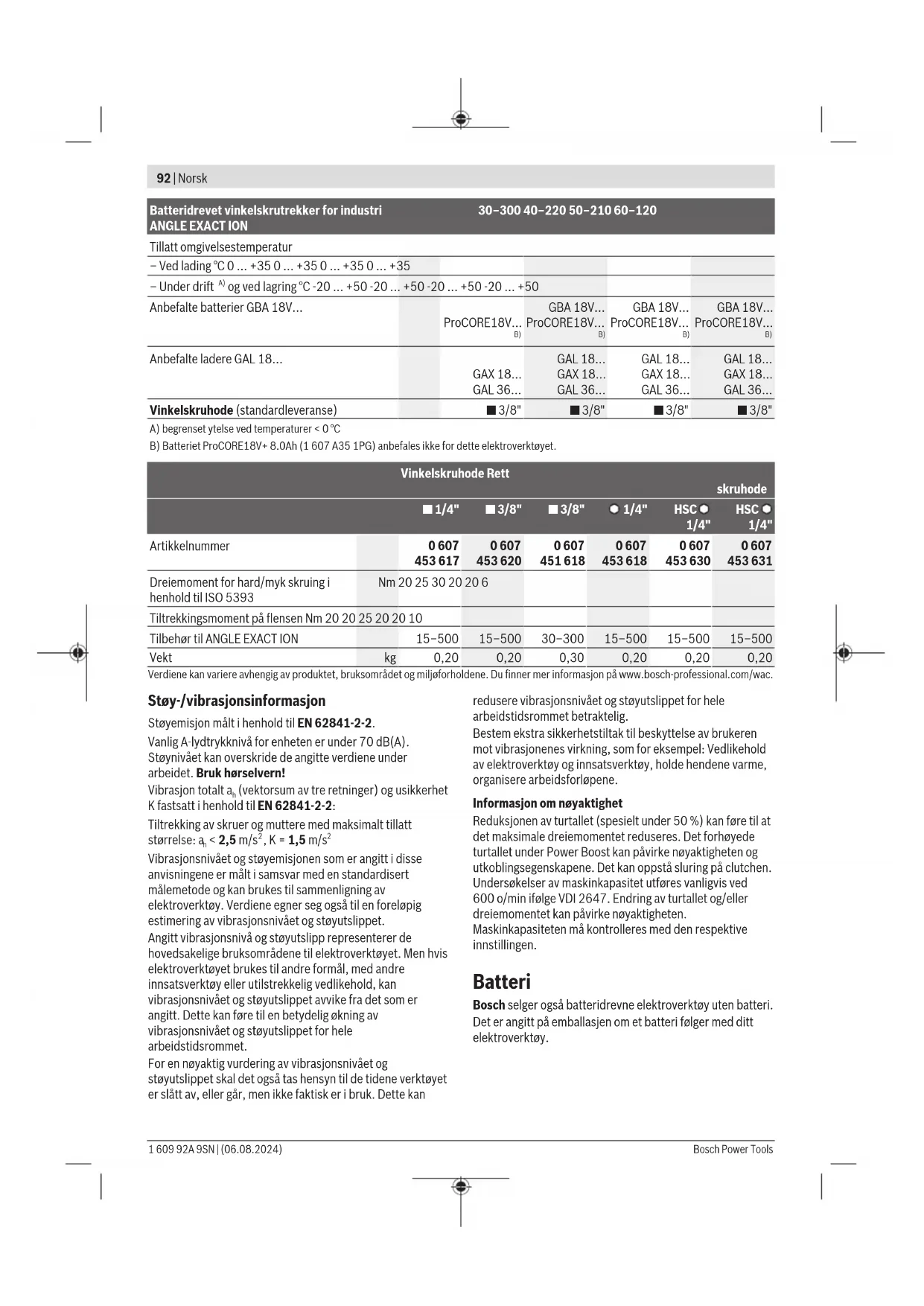

Dreiemoment for hard/myk skruing i henhold til ISO5393 Nm 20 25 30 20 20 6 Tiltrekkingsmoment på flensen Nm 20 20 25 20 20 10 Tilbehør til ANGLEEXACTION 15–500 15–500 30–300 15–500 15–500 15–500 Vekt kg 0,20 0,20 0,30 0,20 0,20 0,20 Verdiene kan variere avhengig av produktet, bruksområdet og miljøforholdene. Du finner mer informasjon på www.bosch-professional.com/wac. Støy-/vibrasjonsinformasjon Støyemisjon målt i henhold til EN 62841-2-2. Vanlig A-lydtrykknivå for enheten er under 70dB(A). Støynivået kan overskride de angitte verdiene under arbeidet. Bruk hørselvern! Vibrasjon totalt a

(vektorsum av tre retninger) og usikkerhet K fastsatt i henhold tilEN 62841-2-2: Tiltrekking av skruer og muttere med maksimalt tillatt størrelse: a

Vibrasjonsnivået og støyemisjonen som er angitt i disse anvisningene er målt i samsvar med en standardisert målemetode og kan brukes til sammenligning av elektroverktøy. Verdiene egner seg også til en foreløpig estimering av vibrasjonsnivået og støyutslippet. Angitt vibrasjonsnivå og støyutslipp representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan vibrasjonsnivået og støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet. For en nøyaktig vurdering av vibrasjonsnivået og støyutslippet skal det også tas hensyn til de tidene verktøyet er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet betraktelig. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene. Informasjon om nøyaktighet Reduksjonen av turtallet (spesielt under 50%) kan føre til at det maksimale dreiemomentet reduseres. Det forhøyede turtallet under Power Boost kan påvirke nøyaktigheten og utkoblingsegenskapene. Det kan oppstå sluring på clutchen. Undersøkelser av maskinkapasitet utføres vanligvis ved 600o/min ifølge VDI2647. Endring av turtallet og/eller dreiemomentet kan påvirke nøyaktigheten. Maskinkapasiteten må kontrolleres med den respektive innstillingen. Batteri Bosch selger også batteridrevne elektroverktøy uten batteri. Det er angitt på emballasjen om et batteri følger med ditt elektroverktøy. 1 609 92A 9SN | (06.08.2024) Bosch Power ToolsNorsk | 93 Lade batteriet u Bruk bare laderne som er oppført i de tekniske spesifikasjonene. Kun disse laderne er tilpasset til Li- ion-batteriet som er brukt i elektroverktøyet. Merknad: I samsvar med internasjonale transportforskrifter blir litium-ion-batterier levert delvis ladet. For å sikre full effekt fra batteriet må du lade det helt opp før første gangs bruk. Sette inn batteriet Skyv det oppladede batteriet inn i batteriholderen til det låses ordentlig. Ta ut batteriet For å ta ut batteriet trykker du på utløserknappene og trekker batteriet ut. Ikke bruk makt. Indikator for batteriladenivå (gul LED) Indikator for batteriladeni

Betydning Blinkende lys + lydsignal Lad batteriet: Det gjenstår bare 6–8 skruinger. Kontinuerlig lys + lydsignal Kapasiteten er ikke tilstrekkelig til en ny skruforbindelse, eller elektroverktøyet har blitt overbelastet: Det er ikke mulig å slå på elektroverktøyet. – Ta ut batteriet, og sett inn et fulladet batteri. Blinkende lys Elektroverktøyet er overopphetet og stoppet: – Vent en kort stund til blinkingen slutter automatisk før du bruker elektroverktøyet igjen. Når batteriet(9) settes inn og av/på-bryteren(10) trykkes inn, viser indikatoren for batteriladenivå batteriets ladenivå i 5sekunder. Indikator for batteriladenivå Kapasitet Grønn 60–100% Gul 30–60% Rød 0–30% Regler for optimal bruk av oppladbare batterier Beskytt batteriet mot fuktighet og vann. Batteriet må oppbevares ved temperatur fra −20°C til 50°C. Du må for eksempel ikke la det ligge i bilen om sommeren. En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut. Følg anvisningene om kassering. Montering u Ta alltid batteriet ut av elektroverktøyet før arbeid på elektroverktøyet (foreksempel vedlikehold, bytte av verktøy, osv.). Det er fare for personskader hvis du trykker på av/på-bryteren ved en feiltagelse. Drifts- og lagringsforhold Elektroverktøyet er utelukkende egnet for bruk på lukkede steder. For at det skal fungere problemfritt bør elektroverktøyets omgivelsestemperatur være mellom 0og +45 °C, tillatt relativ luftfuktighet er mellom 20 og 95% uten kondensering. Opphengsanordning (se bilde A) Med opphengsbøylen (15) kan du feste elektroverktøyet til en opphengsanordning. – Sett opphengsbøylen (15) på elektroverktøyet, og fest den i slissen (16). Avhengig av elektroverktøyets tyngdepunkt kan du bruke slissen foran eller bak. u Kontroller regelmessig at opphengsbøylen og kroken på opphengsanordningen er i orden. Stille inn arbeidslyset (se bilde B) – Trykk av markeringsringen (17) med en tynn skrutrekker, en spatel eller lignende. – Skyv låseringen (18) bakover på huset med en låseringtang. De to halvdelene av LED-holderen (12) som omslutter arbeidslyset (13) kan nå settes i ønsket stilling. – Pass på at ikke kabelen på arbeidslyset skades. Skyv den inn i hulrommet (19) i huset uten å bøye den. – Sett de to delene av huset til LED-holderen (12) rundt arbeidslyset (13) igjen. – Trykk låseringen (18) og markeringsringen (17) i opprinnelig posisjon igjen. Montere vinkelskruhodet (sebildeC) Gjelder for følgende typer: ANGLE EXACT ION 30-300 | 40-220 | 50-210 | 60-120 På disse batteridrevne vinkelskrutrekkerne for profesjonell bruk må det først monteres et passende vinkelskruhode (se „Tekniske data“, Side91). – Hold fast elektroverktøyet med fastnøkkelen (21) på nøkkelflaten (5) til vinkelhodeflensen. u Du må aldri spenne fast elektroverktøyet på husdelene. – Sett vinkelskruhodet (3)i ønsket posisjon på flensen, og skru fast overfalsmutteren med fastnøkkelen (20) på nøkkelflaten (4). Hold imot på vinkelhodeflensen med fastnøkkelen (21). Justere vinkelskruhodet Du kan justere vinkelskruhodet (3) i totalt åtte posisjoner. Bosch Power Tools 1 609 92A 9SN | (06.08.2024)94 | Norsk – Hold fast elektroverktøyet med fastnøkkelen (21) på nøkkelflaten (5) til vinkelhodeflensen. u Du må aldri spenne fast elektroverktøyet på husdelene. – Løsne overfalsmutteren med fastnøkkelen (20) på nøkkelflaten (4). Juster vinkelskruhodet (3) 45° til ønsket posisjon, og skru fast overfalsmutteren igjen med fastnøkkelen (20) på nøkkelflaten (4). Hold imot på vinkelhodeflensen med fastnøkkelen (21). Justere og ta av vinkelskruhodet (se bilde D) Gjelder for følgende typer: ANGLE EXACT ION 30-300 | 40-220 | 50-210 | 60-120 Vinkelskruhodet (3) med verktøyholderen (2) kan justeres trinnløst 360°. – Løsne kontramutteren (22) ved at du hekter et egnet verktøy i åpningen til kontramutteren og skrur i pilretningen a (venstregjenger). – Lås vinkelskruhodet (3) i denne stillingen ved å dreie kontramutteren (22) i pilretningen c mot vinkelskruhodet. Stram kontramutteren (22) igjen med et tiltrekkingsmoment på maks. 50Nm. – Drei vinkelskruhodet (3) i pilretningen b til ønsket arbeidsvinkel er nådd, men maksimalt 360°. Vinkelskruhodet (3) kan også tas helt av hvis du ønsker å bytte ut markeringsringen (17) med en markeringsring med en annen farge eller du ønsker å justere arbeidslyset. Juster arbeidslyset til ønsket stilling (se „Stille inn arbeidslyset (se bilde B)“, Side93) før du justerer vinkelskruhodet. – Løsne kontramutteren (22) ved at du hekter et egnet verktøy i åpningen til kontramutteren og skrur i pilretningen a (venstregjenger). Drei vinkelskruhodet (3) i pilretningen b til du kan ta det av. Skru kontramutteren (22) fra motorhuset (23) i pilretningen a. Nå kan du bytte ut markeringsringen eller justere arbeidslyset. – Skru kontramutteren (22) på motorhuset (23) i pilretningen c, og skru på vinkelskruhodet igjen mot pilretningen b. – Lås vinkelskruhodet i stillingen ved å dreie kontramutteren (22) i pilretningen c. – Stram kontramutteren (22) igjen med et tiltrekkingsmoment på ca. 50Nm. Konfigurere elektroverktøyet Med versjon 5.2 og nyere av programvaren BOSCH EXACT Configurator er det mulig å konfigurere forskjellige innstillinger (for eksempel turtall, skrutrinn, repetisjonsbeskyttelse) på elektroverktøyet. Elektroverktøyet må da kobles til en datamaskin via USB- grensesnittet. Bruk en USB-kabel: USB2.0typeA/Micro-USB2.0typeB – Dobbelskjermet – Maks. lengde 1m Ved konfigurering via USB-grensesnitt kan det forekomme radioforstyrrelser utenfor de industrielle omgivelsene. u Følg alle sikkerhetsanvisningene og instruksjonene i brukerveiledningen for programmet. Verktøyskifte på skruhode med utvendig firkant (se bilde E) Innsetting av innsatsverktøy – Trykk stiften på firkanten til verktøyholderen (2) innover, for eksempel ved hjelp av en smal skrutrekker, og skyv innsatsverktøyet (1) over firkanten. Pass på at stiften festes i utsparingen til innsatsverktøyet. Fjerning av innsatsverktøyet – Trykk stiften innover i utsparingen til innsatsverktøyet (1), og trekk innsatsverktøyet fra verktøyholderen (2). Verktøyskifte på skruhodet med innvendig sekskant (se bilde F) Innsetting av innsatsverktøy – Trykk innsatsverktøyet (1) inn i den innvendige sekskanten til verktøyholderen (2), til det merkes at det festes. Fjerning av innsatsverktøyet – Trekk innsatsverktøyet (1) fra verktøyholderen (2), om nødvendig ved hjelp av en tang. Verktøyskifte på skruhode med hurtigskiftchuck (se bilde G) Innsetting av innsatsverktøy Bruk bare innsatsverktøy med passende innstikksende (1/4"-sekskant). – Trekk hylsen til hurtigskiftchucken (24) forover. – Sett innsatsverktøyet (1) i verktøyholderen (2), og slipp hurtigskiftchucken igjen. Fjerning av innsatsverktøyet – Trekk hylsen til hurtigskiftchucken (24) forover. – Ta innsatsverktøyet (1) ut av verktøyholderen (2), og slipp hurtigskiftchucken igjen. Bruk Når du ønsker å starte elektroverktøyet, bør du først stille inn dreieretningen med dreieretningsvelgeren (11): Elektroverktøyet starter bare hvis dreieretningsvelgeren (11) ikke står i midten (innkoblingssperre). Stille inn dreieretningen (se bilde H) – Høyrerotering: For å skru inn skruer trykker du retningsvelgeren (11) mot venstre helt til den stopper. – Venstrerotering:Når du skal løsne eller skru ut skruer, trykker du retningsvelgeren (11) mot høyre til den stopper. 1 609 92A 9SN | (06.08.2024) Bosch Power ToolsNorsk | 95 Stille inn dreiemomentet (sebildeI) Dreiemomentet avhenger av fjærforbelastningen til utkoblingsclutchen. Utkoblingsclutchen utløses når innstilt dreiemoment er nådd, både ved høyre- og venstrerotering. For å stille inn det individuelle dreiemomentet må du kun bruke innstillingsverktøyet(25) som følger med. – Skyv glidebryteren (6) på elektroverktøyet helt tilbake. Gjelder for følgende typer: ANGLE EXACT ION 30-300 | 40-220 | 50-210 | 60-120 – Sett en unbrakonøkkel (26) i innsatsverktøyet (25), og drei den langsomt. – Når du ser en liten fordypning i husåpningen (innstillingsskive (27)) i koblingen, stikker du innstillingsverktøyet (25) i denne og dreier det. Gjelder for følgende typer: ANGLE EXACT ION 30-300 | 40-220 | 50-210 | 60-120 – Drei verktøyholderen (2) langsomt med en fastnøkkel. – Når du ser en liten fordypning i husåpningen (innstillingsskive (27)) i koblingen, stikker du innstillingsverktøyet (25) i denne og dreier det. Når du dreier med urviseren, blir dreiemomentet høyere, og når du dreier mot urviseren, blir det lavere. – Ta ut innstillingsverktøyet (25). Skyv glidebryteren (6) forover igjen for å beskytte koblingen mot skitt. Merknad: Dreiemomentinnstillingen som kreves, avhenger av skrueforbindelsen, og fastsettes best gjennom praktiske forsøk. Kontroller en prøveskruforbindelse med en momentnøkkel. u Still bare inn dreiemomentet i det angitte effektområdet, ettersom utkoblingsclutchen ellers ikke vil aktiveres. u Kontroller dreiemomentet jevnlig på skruforbindelsen, og still eventuelt inn utkoblingsclutchen på nytt. Markere dreiemomentinnstillingen (sebildeK) Bruk alltid elektroverktøyet med en markeringsring, slik at du er sikker på at huset er beskyttet mot støv og smuss. Gjelder for følgende typer:

ANGLEEXACTION30-300|40-220|50-210|60-120

På denne batteridrevne vinkelskrutrekkeren for profesjonell bruk må vinkelskruhodet fjernes først, (se „Justere og ta av vinkelskruhodet (se bilde D)“, Side94). Deretter kan du markere dreiemomentet som beskrevet nedenfor. Gjelder for følgende typer:

EU-samsvarserklæring Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med alle relevante bestemmelser i direktivene og forordningene nedenfor og med følgende standarder. Teknisk dokumentasjon hos: * Batteridrevet vinkelskrutrekker for industri Produktnummer
