BRUKSANVISNING ANGLE EXACT ION 15500 Professional BOSCH

Til markering af individuelt indstillede drejningsmomenter kan du udskifte markeringsringen(17) med en markerings- ring i en anden farve. – Tryk markeringsringen(17) af med en tynd skruetrækker- klinge, en spartel eller lignende. Tænd/sluk Skruemaskinerne har en momentafhængig frakoblingsanordning, som kan indstilles i det angivne område. Den aktiveres, når det indstil- lede drejningsmoment er nået. – For at tænde el-værktøjet skal du trykke tænd/sluk- kontakten(10) indtil anslaget. – El-værktøjet slukkes automatisk, så snart det indstillede drejningsmoment er nået. u Hvis tænd/sluk-kontakten(10) slippes for tidligt, nås det forindstillede drejningsmoment ikke. u Kontrollér regelmæssigt tilspændingsmomentet på skrueforbindelsen, og juster om nødvendigt lukkekob- lingen. Tænding af arbejdslys Med arbejdslyset (13) er det muligt at oplyse skruestedet ved dårlige lysforhold. Du tænder arbejdslyset (13) ved at trykke let på tænd/sluk-knappen (10). Hvis du trykker hår- 1 609 92A 9SN | (06.08.2024) Bosch Power ToolsDansk | 79 dere på tænd/sluk-knappen, tændes el-værktøjet, og ar- bejdslyset lyser fortsat. u Se ikke direkte ind i arbejdslyset, det kan blænde dig. Arbejdsvejledning u Sæt kun el-værktøjet på møtrikken/skruen i slukket tilstand. Roterende indsatsværktøjer kan skride. Visning af forskruninger (grøn/rød lysdiode) Når det forindstillede drejningsmoment er nået, udløses frakoblingsanordningen. LED-visningen (7) lyser grønt. Hvis det forindstillede drejningsmoment ikke er nået, begyn- der LED-visningen (7) at lyse rødt, og der høres et akustisk signal. Forskruningen skal udføres en gang til. Gentagelsesbeskyttelse Når frakoblingsanordningen udløses ved en forskruning, ud- kobles motoren. En genindkobling er først mulig efter 0,7 se- kunders pause. Derved undgår du en utilsigtet efterspæn- ding af forskruninger, der allerede er tilspændt. Vedligeholdelse og service Vedligeholdelse og rengøring u Tag akkuen ud af el-værktøjet, før du udfører arbejde på det (f.eks.vedligeholdelse, værktøjsskift, etc.). Utilsigtet aktivering af tænd/sluk-knappen er forbundet med kvæstelsesfare. u El-værktøj og ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Smøring af el-værktøj Smøremiddel: Speciel gearfedt (225 ml) Varenummer 3 605 430 009 Molykotefedt Motorolie SAE 10/SAE 20 – Rengør gearet med et mildt opløsningsmiddel efter de første 150 driftstimer. Følg opløsningsmiddelproducen- tens anvisninger vedrørende brug og bortskaffelse. Smør derefter gearet med "Bosch-Spezial-Getriebefett" (gear- fedt). Gentag rengøringen for hver 300 driftstimer efter den første rengøring. – Smør frakoblingsanordningens bevægelige dele med nog- le dråber motorolie SAE 10/SAE 20 efter 100000 for- skruninger. Smør de glidende og rullende dele med moly- kotefedt. Kontrollér ved samme lejlighed koblingen for sli- tage for at sikre, at repeterbarheden og nøjagtigheden ik- ke påvirkes. Derefter skal koblingens drejningsmoment indstilles på ny. u Lad kun kvalificeret fagpersonale udføre vedligehol- delses- og reparationsarbejde. Dermed sikres størst mulig sikkerhed i forbindelse med el-værktøjet. Dette arbejde gennemføres hurtigt og pålideligt af en autori- seret Bosch-kundeservice. u Bortskaf smøre- og rengøringsmidlerne på en miljø- mæssigt forsvarlig måde. Vær opmærksom på lovens bestemmelser. u Kontrollér hele el-værktøjet for skader og slitage se- nest efter 100.000 skrueforbindelser, og kontrollér alle funktioner. Indstil derefter koblingens drejnings- moment igen. Kundeservice og anvendelsesrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reserve- delstegninger og informationer om reservedele findes også under: www.bosch-pt.com Bosch-kunderådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til vores produkter og tilbehørsdele. Produktets 10‑cifrede varenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele el- ler oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Yderligere serviceadresser findes under: www.bosch-pt.com/serviceaddresses Transport De anbefalede Li-Ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på of- fentlig vej uden yderligere pålæg. Ved forsendelse gennem tredjemand (f.eks.: lufttransport el- ler spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes. Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Eventuelle mere vidtgående nationale forskrifter skal også overholdes. Bortskaffelse El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde. Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaf- fald! Gælder kun i EU‑lande: Udtjent el-værktøj og defekte eller udtjente akkuer/batterier skal bortskaffes separat. Brug det gældende afleveringssy- stem. Bosch Power Tools 1 609 92A 9SN | (06.08.2024)80 | Svensk Bortskaffes udstyret ikke korrekt, kan affald af elektrisk og elektronisk udstyr beskadige miljøet og skade menneskers sundhed, hvis det indeholder farlige stoffer. Akkuer/batterier: Li-Ion: Vær opmærksom på anvisningerne i afsnittet "Transport" (se "Transport", Side79). Svensk Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg VARNING Läs alla säkerhetsvarningar, instruktioner och specifikationer som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet u Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken. u Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. u Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet u Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. u Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. u Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. u Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt. u När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. u Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt. Personsäkerhet u Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. u Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada. u Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. u Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. u Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. u Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. u När elverktyg används med dammsugnings- och ‑uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. u Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund. Korrekt användning och hantering av elverktyg u Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. u Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. u Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. u Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är 1 609 92A 9SN | (06.08.2024) Bosch Power ToolsSvensk | 81 förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. u Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. u Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. u Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. u Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer. Omsorgsfull hantering och användning av sladdlösa elverktyg u Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. u Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand. u Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. u Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada. u Använd inte batteriet eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador. u Exponera inte ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130°C kan leda till explosion. u Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som specificeras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specificerade området kan skada batteriet och öka brandrisken. Service u Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. u Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer. Säkerhetsanvisningar för skruvdragare u Håll elverktyget i de isolerade gripytorna när du utför ett arbete där skärtillbehören kan komma i kontakt med dolda kablar. Vid kontakt med en strömförande ledning kan oskyddade metalldelar på verktyget som är strömförande ge operatören en elektrisk stöt. u Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador. u Håll i elverktyget väl. Vid åtdragning eller lossning av skruvar kan höga reaktionsmoment uppstå under korta ögonblick. u Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. u Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. u Vid skador och felaktig användning av batteriet kan ångor träda ut. Batteriet kan börja brinna eller explodera. Tillför friskluft och kontakta läkare vid besvär. Ångorna kan leda till irritation i andningsvägarna. u Batteriet får inte öppnas eller ändras. Detta kan leda till kortslutning. u Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet. u Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning. Skydda batteriet mot hög värme som t.ex. längre solbestrålning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk. u Om insatsverktyget låser i arbetsstycket, slå från elverktyget. Var beredda på stora reaktionsmoment, som förorsakar ett backslag. Insatsverktyget låser i arbetsstycket när elverktyget överbelastas eller när det fastnar i arbetsstycket. VARNING Dammet som uppstår vid smärgling, sågning, slipning, borrning och liknande kan vara cancerframkallande, teratogent eller genförändrande. Några av de ämnen som ingår i dessa damm är: Bly i blyhaltiga färger och lacker; kiseldioxidglas i tegel, Bosch Power Tools 1 609 92A 9SN | (06.08.2024)82 | Svensk cement och andra murverk; arsenik och kromater i kemiskt behandlat trä. Sjukdomsrisken beror på hur ofta du utsätts för dessa ämnen. För att reducera risken, arbeta endast i välventilerade utrymmen med lämplig skyddsutrustning (t.ex. med särskilda munskydd som filtrerar ut även de minsta dammpartiklar). u Undvik oavsiktlig påslagning. Kontrollera att strömbrytaren befinner sig i avstängt läge innan du sätter i ett batteri. Om elverktyget blir buret med ett finger på strömbrytaren eller om batteriet sätts in i ett påslaget elverktyg kan det leda till olyckor. u Använd endast felfria insatsverktyg utan slitage. Defekta insatsverktyg kan exempelvis gå av och leda till personskador och materiella skador. u Kontrollera efter insättning att insatsverktyget sitter stadigt i verktygsfästet. Om insatsverktyget inte är stadigt kopplat till verktygsfästet kan det lossna och röra sig okontrollerat. u Var försiktig vid indragning av längre skruvar, risk för glidning beroende på skruvtyp och det insatsverktyg som används. Långa skruvar är svårare att kontrollera och fara för att de glider och orsakar skador föreligger. u Kontrollera inställd rotationsriktning innan du startar elverktyget. Om du till exempel vill lossa en skruv och rotationsriktningen är inställd så att skruven skruvas in kan det leda till okontrollerade rörelser hos elverktyget. u Använd inte elverktyget som borrmaskin. Elverktyg med avstängningskoppling är inte avsedd för borrning. Kopplingen kan stängas av automatiskt och utan förvarning. Produkt- och prestandabeskrivning Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Beakta bilden i den främre delen av bruksanvisningen. Ändamålsenlig användning Elverktyget är avsett för in- och utdragning av skruvar, muttrar och andra gängor inom angivet mått- och effektområde. Elverktyget är endast avsett för industriell användning. Elverktyget är inte lämpligt för användning som borrmaskin. Illustrerade komponenter Numreringen av de avbildade komponenterna refererar till framställningen av elverktyget på grafiksidan. (1) Insatsverktyg

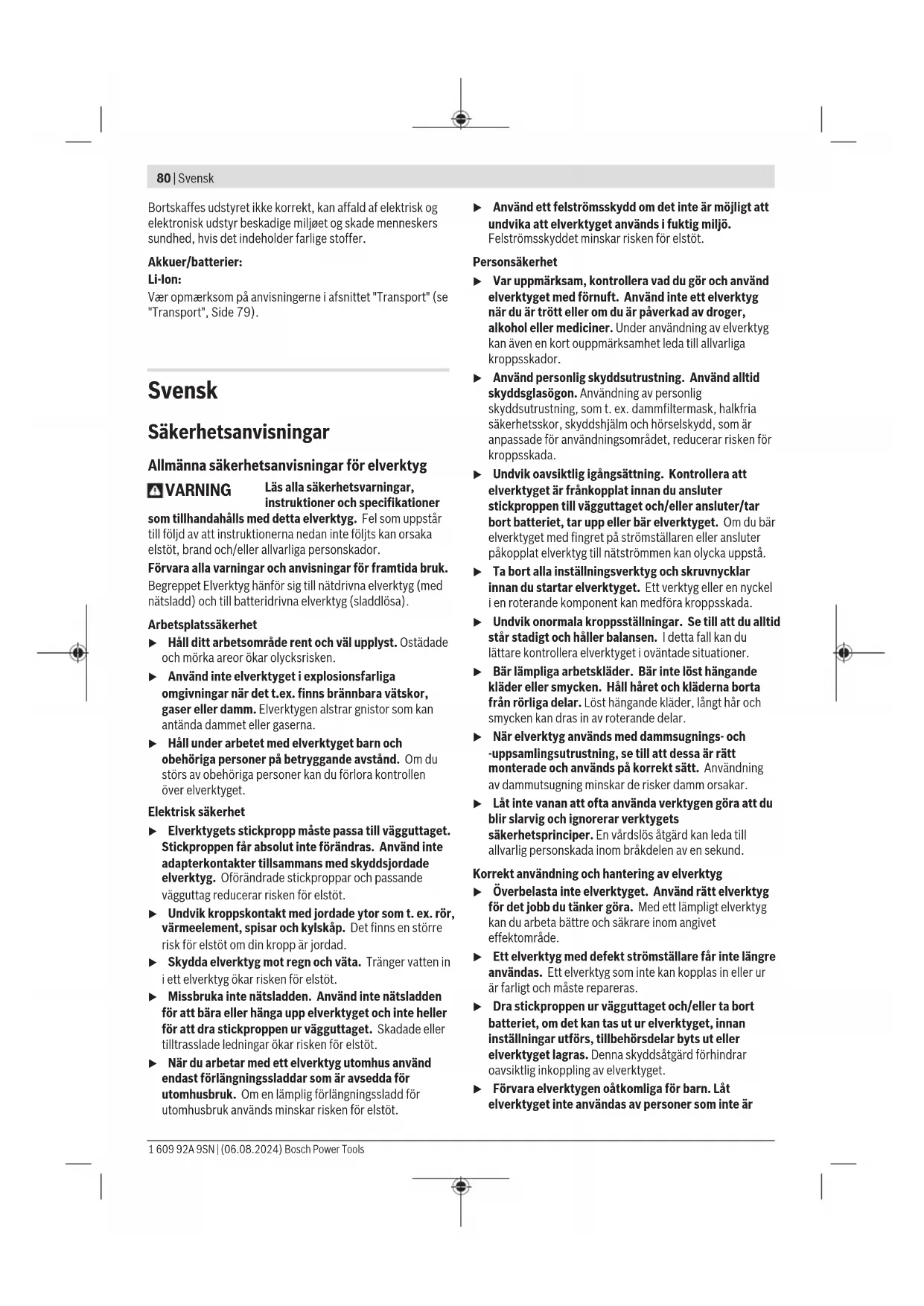

(3) Vinkelskruvhuvud

(5) Nyckeltag på vinkelhuvudets fläns (6) Reglage för vridmomentsförval (7) LED-indikering skruvanslutning (8) Indikering av batteristatus (9) Batteri

(10) På-/av-strömbrytare (11) Riktningsomkopplare (12) LED-hållare (13) Arbetslampa (14) Batteriets upplåsningsknapp

(16) Fästspår för upphängningsögla (17) Markeringsring (18) Spårring (19) Hålrum i höljet (20) U-nyckel nyckelvidd 27mm

(21) U-nyckel nyckelvidd 22mm

Dessa tillbehör ingår inte i standard leveransen. Tekniska data Industriell sladdlös vinkelskruvdragare ANGLEEXACTION 8–1100 3–500 15–500 23–380 30–290 Artikelnummer 3 602 D94 6.0 3 602 D94 6.8 3 602 D94 6.1 3 602 D94 6.2 3 602 D94 6.7 Märkspänning V= 18 18 18 18 18 Vridmoment hård/mjuk skruvdragning enligt ISO5393 Nm 2–8 0,7–3 2–15 10–23 10–30 Tomgångsvarvtal n

A) i relation till använt batteri B) begränsad effekt vid temperaturer < 0 °C C) Batteriet ProCORE18V+ 8.0Ah (1607A351PG) rekommenderas inte för detta elverktyg. Industriell sladdlös vinkelskruvdragare ANGLEEXACTION 30–300 40–220 50–210 60–120 Artikelnummer 3 602 D94 6.3 3 602 D94 6.4 3 602 D94 6.5 3 602 D94 6.6 Märkspänning V= 18 18 18 18 Vridmoment hård/mjuk skruvdragning enligt ISO5393 Nm 10–30 15–40 15–50 15–60 Tomgångsvarvtal n

v/min 30–300 22–220 21–180 12–120 Vikt kg 2,4 2,4 2,4 2,4 Skyddsklass IP20 IP20 IP20 IP20 Batteri (ingår inte i standardleveransen) Li-jon Li-jon Li-jon Li-jon Tillåten omgivningstemperatur – Vid laddning °C 0...+35 0...+35 0...+35 0...+35 – Vid drift

och vid lagring °C –20...+50 –20...+50 –20...+50 –20...+50 Rekommenderade batterier GBA18V... ProCORE18V...

Rekommenderade laddare GAL18... GAX18... GAL36... GAL18... GAX18... GAL36... GAL18... GAX18... GAL36... GAL18... GAX18... GAL36... Vinkelskruvhuvud (standardleverans) ■ 3/8" ■ 3/8" ■ 3/8" ■ 3/8" A) begränsad effekt vid temperaturer < 0 °C B) Batteriet ProCORE18V+ 8.0Ah (1607A351PG) rekommenderas inte för detta elverktyg. Bosch Power Tools 1 609 92A 9SN | (06.08.2024)84 | Svensk Vinkelskruvhuvud Rakt skruvhuvu

Vridmoment hård/mjuk skruvdragning enligt ISO5393 Nm 20 25 30 20 20 6 Åtdragningsmoment på fläns Nm 20 20 25 20 20 10 Tillbehör för ANGLEEXACTION 15–500 15–500 30–300 15–500 15–500 15–500 Vikt kg 0,20 0,20 0,30 0,20 0,20 0,20 Värdena kan variera beroende på produkt och är beroende av användnings- och omgivningsvillkor. Mer information finns på www.bosch-professional.com/wac. Buller-/vibrationsdata Bullernivåvärde beräknat enligt EN 62841-2-2. Den A-klassade bullernivån för verktyget är i normalfall mindre än 70dB(A). Bullernivån vid arbetet kan överskrida angivna värden. Bär hörselskydd! Totala vibrationsvärden a

(vektorsumma för tre riktningar) och osäkerhet K beräknad enligtEN 62841-2-2: Åtdragning av skruvar och muttrar. Maximalt tillåten storlek:

Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en mätmetod som normerats och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån. Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden. För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avstängt eller är igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Anvisningar om exakthet Sänkning av varvtalet (särskilt under 50%), kan ha en minskning av det maximala vridmomentet som följd. Det ökade varvtalet vid Power Boost kan inverka på exaktheten och avstängningsförhållandet. Det kan hända att kopplingarna kuggar över. Maskinfunktionsundersökningar utförs normalt vid 600v/min enl. VDI2647. Ändrat varvtal och/eller vridmomentet kan inverka på exaktheten. Maskinfunktionen måste testas med den aktuella inställningen. Batteri Bosch säljer batteridrivna elverktyg även utan batteri. Om det ingår ett batteri i leveransen av ditt elverktyg kan du se på förpackningen. Ladda batteriet u Använd endast de laddare som anges i tekniska data. Endast denna typ av laddare är anpassad till det litium- jonbatteri som används i elverktyget. Observera: litiumjonbatterier levereras delvis laddade enligt internationella transportföreskrifter. För full effekt ska batteriet laddas helt innan första användningen. Sätta in batteriet Skjut in det laddade batteriet i batterihållaren tills det sitter fast. Borttagning av batteri För att ta ut batteriet, tryck på upplåsningsknappen och dra ut batteriet. Bruka inte våld. Indikering batteristatus (gul LED) Indikering batteristatus Betydelse Blinkande lampa + akustisk signal Ladda batteriet: Endast ytterligare 6–8 skruvdragningar möjliga. Fast ljus + akustisk signal Kapaciteten är inte tillräcklig för en ny skruvdragning eller elverktyget har överbelastats: Elverktyget kan inte längre startas. – Ta ut batteriet och sätt in ett fulladdat batteri. Blinkande ljus Elverktyget är överhettat och har stängts av: – Vänta tills blinkningen slocknar automatiskt efter kort tid innan du startar elverktyget igen. 1 609 92A 9SN | (06.08.2024) Bosch Power ToolsSvensk | 85 Vid isättning av batteriet(9) och ett tryck på på-/av- strömbrytaren(10) visar indikeringen för batteristatus batteriets laddningsnivå i 5sekunder. Indikering batteristatus Kapacitet Grön 60–100% Gul 30–60% Röd 0–30% Anvisningar för korrekt hantering av batterimodulen Skydda batterimodulen mot fukt och vatten. Batteriet får endast lagras inom ett temperaturområde mellan –20 °C till 50 °C. Låt därför inte batterimodulen t. ex. på sommaren ligga kvar i bilen. Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya. Beakta anvisningarna för avfallshantering. Montage u Ta ut batteriet ur elverktyget innan alla arbeten på det (t.ex.underhåll, verktygsbyte, osv.). Om strömbrytaren oavsiktligt påverkas finns risk för personskada. Drifts- och förvaringsvillkor Elverktyget är endast avsett för drift i stängda utrymmen. För felfri drift ska tillåten omgivningstemperatur ligga mellan 0 °C och +45 °C, vid en tillåten relativ luftfuktighet mellan 20 och 95 % fritt från kondensering. Upphängningsanordning (se bild A) Med upphängningsbygeln (15) kan du fästa elverktyget på en upphängningsanordning. – Sätt upphängningsbygeln (15) på elverktyget och låt den snäppa fast i spåret (16). Beroende på elverktygets tyngdpunkt kan du använda det främre eller bakre spåret. u Kontrollera regelbundet upphängningsbygelns och krokens tillstånd. Ställa in arbetsbelysningen (se bild B) – Tryck ner markeringsringen (17) med ett tunt skruvdragarblad, en spatel eller liknande. – Skjut spårringen (18) med en ringtång bakåt på höljet. De båda hälfterna på LED-hållaren (12) som omsluter arbetsbelysningen (13) kan nu försättas i önskad position. – Se till att arbetsbelysningens kabel inte skadas och skjut den, utan att böja den, in i avsett hålrum (19) i höljet. – Omslut arbetsbelysningen (13) med de båda hälfterna av LED-hållaren (12). – Tryck spårringen (18) och markeringsringen (17) tillbaka till ursprunglig position. Montering av vinkelskruvhuvudet (sebildC) Gäller följande typer: ANGLE EXACT ION 30-300 | 40-220 | 50-210 | 60-120 För dessa sladdlösa industri-vinkelskruvdragare måste passande vinkelskruvhuvud (se „Tekniska data“, Sidan82) monteras. – Håll fast elverktyget med U-nyckeln (21) på nyckelytan (5) på vinkelhuvudflänsen. u Spänn aldrig elverktyget på höljets delar. – Sätt vinkelskruvhuvudet (3) i önskad position på flänsen, och skruva fast överfallsmuttern med U-nyckeln (20) på nyckelytan (4). Håll emot U-nyckeln (21) på vinkelhuvudflänsen. Justering av vinkelskruvhuvudet Du kan försätta vinkelskruvhuvudet (3) i totalt åtta positioner. – Håll fast elverktyget med gaffelnyckeln (21) på nyckelytan (5) på vinkelhuvudflänsen. u Spänn aldrig elverktyget på höljets delar. – Lossa överfallsmuttern med hjälp av gaffelnyckeln (20) på nyckelytan (4). Förskjut vinkelskruvhuvudet (3) med 45° till önskad position, och dra åt överfallsmuttern med gaffelnyckeln (20) på nyckelytan (4). Håll emot gaffelnyckeln (21) på vinkelhuvudflänsen. Justering och borttagning av vinkelskruvhuvudet (se bild D) Gäller följande typer: ANGLE EXACT ION 30-300 | 40-220 | 50-210 | 60-120 Vinkelskruvhuvudet (3) med verktygsfäste (2) kan justeras steglöst i 360°. – Lossa kontramuttern (22) genom att haka fast lämpligt verktyg i en öppning på kontramuttern och vrid i pilens riktning a (vänstergängad). – Fixera vinkelskruvhuvudet (3) i denna position genom att vrida kontramuttern (22) i pilens riktning c mot vinkelskruvhuvudet. Dra kontramuttern (22) igen med ett åtdragningsmoment på max. 50Nm. – Vrid vinkelskruvhuvudet (3) i pilens riktning b tills önskad arbetsvinkel har uppnåtts, men max en gång i 360°. Vinkelskruvhuvudet (3) kan också tas bort helt om du vill byta ut markeringsringen (17) med en markeringsring i annan färg, eller om du vill justera arbetsbelysningen. Justera först arbetsbelysningen till önskad position (se „Ställa in arbetsbelysningen (se bild B)“, Sidan85) innan du justerar vinkelskruvhuvudet. – Lossa kontramuttern (22) genom att haka fast lämpligt verktyg i en öppning på kontramuttern och vrid i pilens riktning a (vänstergängad). Vrid vinkelskruvhuvudet (3) i pilens riktning b tills den kan tas bort. Vrid kontramuttern (22) i pilens riktning a från motorkåpan (23). Nu kan du byta ut markeringsringen eller justera arbetsbelysningen. Bosch Power Tools 1 609 92A 9SN | (06.08.2024)86 | Svensk – Vrid kontramuttern (22) i pilens riktning c på motorkåpan (23) och skruva på vinkelskruvhuvudet mot pilens riktning b igen. – Fixera vinkelskruvhuvudet genom att vrida kontramuttern (22) i pilens riktning c. – Dra åt kontramuttern (22) igen med ett åtdragningsmoment på ca. 50Nm. Konfigurera elverktyget Med hjälp av programmet BOSCH EXACT Configurator version 5.2 och senare kan olika inställningar (t.ex. varvtal, skruvsteg, upprepningsskydd) konfigureras på elverktyget. Då måste elverktyget anslutas till datorn via USB-porten. Använd en USB-kabel: USB2.0typA/Micro-USB2.0typB – Dubbelisolerad – Max. längd 1m Vid konfiguration via USB-porten kan trådlösa störningar förekomma utanför industriell omgivning. u Beakta alla säkerhetsanvisningar och andra anvisningar i programvarans bruksanvisning. Verktygsbyte vid skruvhuvud med fyrkant (se bild E) Insättning av tillsatsverktyg – Tryck stiftet inåt mot fyrkanten på verktygsfästet (2), t.ex. med hjälp av en smal skruvmejsel, och skjut tillsatsverktyget (1) över fyrkanten. Se till att stiftet snäpper fast i spåret på tillsatsverktyget. Borttagning av insatsverktyget – Tryck stiftet inåt i spåret på tillsatsverktyget (1) och dra tillsatsverktyget från verktygsfästet (2). Verktygsbyte vid skruvhuvud med sexkant (se bild F) Insättning av tillsatsverktyg – Sätt tillsatsverktyget (1) i sexkanten på verktygsfästet (2), tills den snäpper fast hörbart. Borttagning av insatsverktyget – Dra tillsatsverktyget (1) från verktygsfästet (2), vid behov med hjälp av en tång. Verktygsbyte vid skruvhuvud med snabbchuck (se bild G) Insättning av insatsverktyg Använd endast tillsatsverktyg med passande ände (1/4"- sexkant). – Dra snabbchuckens hylsa (24) framåt. – Sätt in tillsatsverktyget (1) i verktygsfästet (2) och släpp snabbchucken igen. Borttagning av insatsverktyget – Dra snabbchuckens hylsa (24) framåt. – Ta tillsatsverktyget (1) ur verktygsfästet (2) och släpp snabbchucken igen. Drift När du vill starta elverktyget måste du först ställa in rotationsriktningen med riktningsomkopplingen (11): Elverktyget startar endast om riktningsomkopplingen (11) inte står i mitten (startspärr). Ställa in rotationsriktningen (se bild H) – Högergång: För att skruva in skruvar skjuter du rotationsriktningsomkopplaren (11) till vänster ända till anslaget. – Vänstergång: För att lossa eller skruva ut skruvar skjuter du rotationsriktningsomkopplaren (11) till höger ända till anslag. Ställa in vridmoment (sebildI) Vridmomentet beror på avstängningskopplingens fjäderförspänning. Avstängningskopplingen utlöser när inställt vridmoment uppnås, både i höger- och vänstergång. För att ställa in det individuella vridmomentet får endast medföljande inställningsverktyg (25) användas. – Skjut reglaget (6) på elverktyget helt bakåt. Gäller följande typer: ANGLE EXACT ION 30-300 | 40-220 | 50-210 | 60-120 – Sätt in en insexnyckel (26) i tillsatsverktyget (25) och vrid den långsamt. – Så fort en liten utbuktning (inställningsskiva (27)) syns i kopplingen, sätt in inställningsverktyget (25) i denna utbuktning och vrid det. Gäller följande typer: ANGLE EXACT ION 30-300 | 40-220 | 50-210 | 60-120 – Vrid verktygsfästet (2) långsamt med en gaffelnyckel. – Så fort en liten utbuktning (inställningsskiva (27)) syns i kopplingen, sätt in inställningsverktyget (25) i denna utbuktning och vrid det. Vridning medsols ger ett högre vridmoment, vridning motsols ger ett lägre vridmoment. – Ta av inställningsverktyget (25). Skjut reglaget (6) framåt igen för att skydda kopplingen mot smuts. Observera: Den inställning som krävs är beroende av typen av skruvförbindelse och kan enklast fastställas med praktiska försök. Kontrollera en provskruvning med en vridmomentnyckel. u Ställ endast in vridmomentet inom angivet effektområde, eftersom avstängningskopplingen annars inte reagerar. u Kontrollera regelbundet vridmomentet hos skruvförbandet och ställ ev. in avstängningskopplingen på nytt. Markera vridmomentinställningen (sebildK) Använd alltid elverktyget med en markeringsring för att säkerställa att höljet är skyddat mot damm och smuts. 1 609 92A 9SN | (06.08.2024) Bosch Power ToolsSvensk | 87 Gäller följande typer:

ANGLEEXACTION30-300|40-220|50-210|60-120

Vid dessa industriella sladdlösa vinkelskruvdragare måste vinkelskruvhuvudet först tas bort, (se „Justering och borttagning av vinkelskruvhuvudet (se bild D)“, Sidan85). Nu kan du markera vridmomentet enligt nedanstående beskrivning. Gäller följande typer:

EU-konformitetsförklaring Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer. Teknisk dokumentation: * Industriell sladdlös vinkelskruvdraga
