BRUGSANVISNING ANGLE EXACT ION 15500 Professional BOSCH

Voor de markering van individueel ingestelde draaimomen- ten kunt u de markeringsring (17) vervangen door een mar- keringsring van een andere kleur. – Duw de markeringsring (17) er met een dun schroeven- draaierblad, een plamuurmes of iets dergelijks af. In- en uitschakelen De schroevendraaiers hebben een van het draaimoment afhankelijke uitschakelkoppe- ling die in het aangegeven bereik ingesteld kan worden. Deze spreekt aan, wanneer het inge- stelde draaimoment is bereikt. – Voor het inschakelen van het elektrische gereedschap drukt u de aan/uit-schakelaar(10) tot aan de aanslag. – Het elektrische gereedschap schakelt automatisch uit, zodra het ingestelde draaimoment bereikt is. u Bij voortijdig loslaten van de aan/uit-schakelaar (10) wordt het vooringestelde draaimoment niet bereikt. u Controleer het draaimoment regelmatig bij de schroefverbinding en stel evt. de uitschakelkoppeling opnieuw in. Werklicht inschakelen Met het werklicht (13) kan de schroefplek bij ongunstige lichtomstandigheden verlicht worden. U schakelt het werk- licht (13) in door licht op de aan/uit-schakelaar (10) te druk- ken. Wanneer u de aan/uit-schakelaar verder indrukt, wordt het elektrische gereedschap ingeschakeld en blijft het werk- licht branden. u Kijk niet recht in het werklicht, het kan u verblinden. Aanwijzingen voor werkzaamheden u Plaats het elektrische gereedschap alleen uitgescha- keld op de moer/schroef. Draaiende inzetgereedschap- pen kunnen wegglijden. Aanduiding schroefverbindingen (groene/rode LED) Bij het bereiken van het vooringestelde draaimoment wordt de uitschakelkoppeling geactiveerd. De LED-aanduiding (7) brandt groen. Als het vooringestelde draaimoment niet werd bereikt, dan licht de LED-aanduiding (7) rood op en er is een geluidssig- naal te horen. De schroefverbinding moet nogmaals worden uitgevoerd. Herhalingsbescherming Als bij een schroefverbinding de uitschakelkoppeling werd geactiveerd, dan wordt de motor uitgeschakeld. Opnieuw in- schakelen is pas na een pauze van 0,7 seconden mogelijk. Daardoor voorkomt u per ongeluk vaster aandraaien van reeds vastgedraaide schroefverbindingen. Onderhoud en service Onderhoud en reiniging u Neem de accu vóór alle werkzaamheden aan het elek- trische gereedschap (bijv. onderhoud, wisselen van accessoires, enz.) uit het elektrische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel. u Houd het elektrische gereedschap en de ventilatie- openingen altijd schoon om goed en veilig te werken. 1 609 92A 9SN | (06.08.2024) Bosch Power ToolsDansk | 71 Smering van het elektrische gereedschap Smeermiddel: Speciaal tandwielvet (225 ml) Productnummer 3 605 430 009 Molykote vet Motorolie SAE 10/SAE 20 – Reinig de aandrijving met een mild oplosmiddel na de eer- ste 150 gebruiksuren. Volg de aanwijzingen van de fabri- kant van het oplosmiddel m.b.t. gebruik en afvoer op. Smeer de aandrijving aansluitend met speciaal tandwiel- vet van Bosch. Herhaal de reiniging telkens na 300 ge- bruiksuren vanaf de eerste reiniging. – Smeer de bewegende delen van de uitschakelkoppeling na 100.000 schroefverbindingen met enkele druppels motorolie SAE 10/SAE 20. Smeer de glijdende en rollen- de delen met Molykote vet. Controleer bij deze gelegen- heid de koppeling op slijtage om er zeker van te zijn dat de herhaalbaarheid en nauwkeurigheid niet werden beïn- vloed. Aansluitend moet het draaimoment van de koppe- ling opnieuw worden ingesteld. u Laat onderhouds- en reparatiewerkzaamheden uitslui- tend uitvoeren door gekwalificeerd geschoold perso- neel. Daarmee wordt gewaarborgd dat de veiligheid van het elektrische gereedschap behouden blijft. Een erkende Bosch-klantenservice voert deze werkzaamhe- den snel en betrouwbaar uit. u Voer smeer- en reinigingsmiddelen op een voor het milieu verantwoorde wijze af. Neem de wettelijke voorschriften in acht. u Controleer uiterlijk om de 100000 schroefverbindin- gen het complete elektrische gereedschap op bescha- digingen en slijtage en test alle functies. Stel vervol- gens het draaimoment van de koppeling opnieuw in. Klantenservice en gebruiksadvies Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderde- len. Explosietekeningen en informatie over vervangingson- derdelen vindt u ook op: www.bosch-pt.com Het Bosch-adviesteam helpt u graag bij vragen over onze producten en het toebehoren. Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het product. Nederland Tel.: (076) 579 54 54 Fax: (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com Meer serviceadressen vindt u op: www.bosch-pt.com/serviceaddresses Vervoer Op de geadviseerde lithium-ion-accu’s zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu’s kunnen door de gebruiker zonder verdere voorwaarden over de weg worden vervoerd. Bij verzending door derden (bijv. luchtvervoer of expeditie- bedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht worden genomen. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke goederen worden geraadpleegd. Verzend accu’s alleen als de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt. Neem ook eventuele bij- komende nationale voorschriften in acht. Afvalverwijdering Elektrische gereedschappen, accu’s, accessoi- res en verpakkingen moeten op een voor het milieu verantwoorde wijze gerecycled worden. Gooi elektrische gereedschappen, accu’s en batterijen niet bij het huisvuil. Alleen voor landen van de EU: Afgedankte elektrische gereedschappen en defecte of lege accu's/batterijen moeten apart worden verwijderd. Maak ge- bruik van de hiervoor bestemde inzamelingssystemen. Als afgedankte elektrische en elektronische apparatuur op onjuiste wijze wordt verwijderd, kan dit schadelijke gevolgen hebben voor het milieu en de volksgezondheid vanwege de mogelijke aanwezigheid van gevaarlijke stoffen. Accu's/batterijen: Li-Ion: Lees de aanwijzingen in het gedeelte Vervoer en neem deze in acht (zie „Vervoer“, Pagina71). Dansk Sikkerhedsinstrukser Generelle sikkerhedsanvisninger for el-værktøj ADVARSEL Læs alle sikkerhedsadvarsler, in- struktioner, illustrationer og spe- cifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der ri- siko for elektrisk stød, brand og/eller alvorlige per- sonskader. Opbevar alle sikkerhedsinstrukser og anvisninger til se- nere brug. Betegnelsen "el-værktøj" i advarslerne refererer til dit (led- ningsforbundne) el-værktøj tilsluttet lysnettet eller til batte- ridrevet (ledningsfrit) el-værktøj. Sikkerhed på arbejdspladsen u Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker. Bosch Power Tools 1 609 92A 9SN | (06.08.2024)72 | Dansk u Brug ikke el‑værktøjet i eksplosionsfarlige omgivel- ser, hvor der findes brændbare væsker, gasser eller støv. El‑værktøj kan slå gnister, der kan antænde støv el- ler dampe. u Sørg for, at andre personer og ikke mindst børn hol- des væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. Elektrisk sikkerhed u El‑værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el‑værktøj. Uændrede stik, der passer til kontakterne, nedsætter risi- koen for elektrisk stød. u Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. u El-værktøj må ikke udsættes for regn eller fugt. Ind- trængen af vand i el‑værktøj øger risikoen for elektrisk stød. u Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el‑værktøjet i ledningen, hænge el‑værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. u Hvis el‑værktøjet benyttes i det fri, må der kun benyt- tes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned- sætter risikoen for elektrisk stød. u Hvis det ikke kan undgås at bruge el‑værktøjet i fugti- ge omgivelser, skal der bruges et HFI‑relæ. Brug af et HFI‑relæ reducerer risikoen for at få elektrisk stød. Personlig sikkerhed u Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el‑værktøjet fornuftigt. Brug ikke el‑værktøj, hvis du er træt, har indtaget al- kohol eller er påvirket af medikamenter eller euforise- rende stoffer. Få sekunders uopmærksomhed ved brug af el‑værktøjet kan føre til alvorlige personskader. u Brug personligt beskyttelsesudstyr. Brug altid be- skyttelsesbriller. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsæt- ter risikoen for personskader. u Undgå utilsigtet igangsætning. Kontrollér, at el‑værk- tøjet er slukket, før du tilslutter det til strømtilførslen og/eller batteriet, løfter eller bærer det. Undgå at bæ- re el‑værktøjet med fingeren på afbryderen og sørg for, at el‑værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. u Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el‑værktøjet startes. Hvis et styk- ke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. u Undgå en unormal legemsposition. Sørg for at stå sik- kert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el‑værktøjet, hvis der skulle opstå uventede situationer. u Brug egnet arbejdstøj. Undgå løse beklædningsgen- stande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. u Hvis støvudsugnings- og opsamlingsudstyr kan mon- teres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støv- mængden og dermed den fare, der er forbundet med støv. u Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uop- mærksomhed kan medføre alvorlige personskader. Omhyggelig omgang med og brug af el‑værktøj u Undgå overbelastning af el-værktøjet. Brug altid el‑værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el‑værktøj arbejder man bedst og mest sikkert inden for det angivne effektområ- de. u Brug ikke el‑værktøj, hvis afbryderen er defekt. El‑værktøj, der ikke kan startes eller stoppes, er farligt og skal repareres. u Træk stikket ud af stikkontakten og/eller fjern batteri- et, hvis det kan tages af, før el-værktøjet justeres, før skift af tilbehørsdele og før el-værktøjet lægges til op- bevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el‑værktøjet. u Opbevar ubenyttet el‑værktøj uden for børns række- vidde. Lad aldrig personer, der ikke er fortrolige med el‑værktøjet eller ikke har gennemlæst disse instruk- ser, benytte el‑værktøjet. El‑værktøj er farligt, hvis det benyttes af ukyndige personer. u Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el‑værktøjets funktion påvirkes. Få beska- digede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el‑værktøj. u Sørg for, at skæreværktøjer er skarpe og rene. Om- hyggeligt vedligeholdte skæreværktøjer med skarpe skæ- rekanter sætter sig ikke så hurtigt fast og er nemmere at føre. u Brug el‑værktøj, tilbehør, indsatsværktøj osv. iht. dis- se instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el‑værktøjet til formål, som ligger uden for det fastsatte anvendelsesom- råde, kan føre til farlige situationer. u Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan 1 609 92A 9SN | (06.08.2024) Bosch Power ToolsDansk | 73 værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet. Omhyggelig omgang med og brug af akku-værktøj u Oplad kun batterier i ladeapparater, der er anbefalet af producenten. Et ladeapparat, der er egnet til en be- stemt type batterier, må ikke benyttes med andre batteri- er – brandfare. u Brug kun batterier, der er beregnet til el-værktøjet. Brug af andre batterier øger risikoen for personskader og er forbundet med brandfare. u Batterier, der ikke benyttes, må ikke komme i berø- ring med metaldele såsom kontorclips, mønter, nøg- ler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mel- lem batteri-kontakterne øger risikoen for personskader i form af forbrændinger. u Hvis batteriet anvendes forkert, kan der slippe væske ud af batteriet - undgå kontakt. Hvis det alligevel skul- le ske, skylles med vand. Søg læge, hvis væsken kom- mer i øjnene. Batterivæske kan give hudirritation eller forbrændinger. u Brug ikke batterier eller værktøj, som er beskadiget eller modificeret. Beskadigede eller modificerede batte- rier kan reagere uforudsigeligt og forårsage brand, eks- plosion eller fare for personskade. u Batterier eller værktøj må ikke udsættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130°C kan medføre eksplosion. u Følg alle instruktioner for opladning. Batteriet må ik- ke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller op- ladning ved temperaturer uden for det angivne område kan medføre skader på batteriet og forøge brandfaren. Service u Sørg for, at el‑værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. u Beskadigede batterier må aldrig repareres. Repara- tion af batterier må kun udføres af producenten eller au- toriserede reparatører. Sikkerhedshenvisninger til skruemaskine u Hold fast om el-værktøjets isolerede gribeflader, når du udfører arbejde, hvor befæstelseselementet kan komme i kontakt med skjulte kabler. Hvis befæstelses- elementet kommer i kontakt med en "strømførende" led- ning, kan blottede metaldele på el-værktøjet blive "strøm- førende", og der er risiko for elektrisk stød for brugeren. u Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasled- ning kan føre til eksplosion. Beskadigelse af en vandled- ning kan føre til materiel skade. u Hold godt fast om el-værktøjet. Der kan opstå høje kortvarige reaktionsmomenter under spænding og løsning af skruer. u Fastgør emnet. Et emne holdes bedre fast med spænde- anordninger eller skruestik end med hånden. u Vent, til el‑værktøjet står helt stille, før du lægger det fra dig. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el‑værktøjet. u Beskadiges akkuen, eller bruges den forkert, kan der sive dampe ud. Akkuen kan antændes eller eksplo- dere. Tilfør frisk luft, og søg læge, hvis du føler dig util- pas. Dampene kan irritere luftvejene. u Akkuen må ikke ændres eller åbnes. Fare for kortslut- ning. u Akkuen kan blive beskadiget af spidse genstande som f.eks. søm eller skruetrækkere eller ydre kraftpåvirk- ning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes. u Brug kun akkuen i produkter fra producenten. Kun på denne måde beskyttes batteriet mod farlig overbelast- ning. Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, snavs, vand og fug- tighed). Der er risiko for eksplosion og kort- slutning. u Sluk straks for el-værktøjet, hvis indsatsværktøjet blokerer. Vær forberedt på store reaktionsmomenter, der forårsager et tilbageslag. Indsatsværktøjet bloke- rer, hvis el-værktøjet overbelastes, eller hvis det sætter sig fast i emnet, der skal bearbejdes. ADVARSEL Støv, der dannes ved smergling, savning, slibning, boring og lignen- de aktiviteter, kan virke kræftfremkaldende, foster- skadende eller mutagent. Dette støv indeholder f.eks. føl- gende stoffer: Bly i blyholdig maling og lak, kiseljord i teglsten, cement og fra andet murerarbejde, arsen og kromat i kemisk behandlet træ. Risikoen for sygdom afhænger af, hvor ofte du udsættes for disse stoffer. For at begrænse faren bør du kun arbejde i godt ventillerede rum med det nødvendig beskyttelsesudstyr (f.eks. med specielt konstruerede åndedrætsværn, der også filtrerer de mindste støvpartikler fra). u Undgå en utilsigtet start. Sørg for, at tænd/sluk-kon- takten er slået fra, før du isætter en akku. Hvis du bæ- rer el-værktøjet med din finger på tænd/sluk-kontakten eller isætter en akku i det tændte el-værktøj, udsætter du dig for en ulykkesrisiko. u Brug kun fejlfri indsatsværktøjer, der ikke er slidt. De- fekte indsatsværktøjer kan f.eks. knække og forårsage kvæstelser og materielle skader. u Sørg ved isætning af et indsatsværktøj for, at det sid- der fast på værktøjsholderen. Hvis indsatsværktøjet ik- ke er fast forbundet med værktøjsholderen, kan det løsne sig igen og ikke længere kontrolleres. u Vær forsigtig ved iskruning af lange skruer, da de kan glide eller smutte, afhængigt af skruetype og anvendt Bosch Power Tools 1 609 92A 9SN | (06.08.2024)74 | Dansk indsatsværktøj. Det er ofte svært at kontrollere lange skurer, som kan glide/smutte ved iskruningen, hvorved du risikerer at komme til skade. u Vær opmærksom på den indstillede drejeretning, før du tænder el-værktøjet. Hvis du f.eks. vil løsne en skrue, og drejeretningen er indstillet, så skruen i stedet skrues ind, kan dette forårsage en heftig og ukontrolleret be- vægelse af el-værktøjet. u Brug ikke el-værktøjet som boremaskine. El-værktøj med frakoblingsanordning er ikke egnet til boring. Kob- lingen kan slå fra automatisk og uden advarsel. Produkt- og ydelsesbeskrivelse Læs alle sikkerhedsinstrukser og anvisnin- ger. Overholdes sikkerhedsinstrukserne og an- visningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen. Beregnet anvendelse El-værktøjet er beregnet til iskruning og løsnelse af skruer, møtrikker og andre gevindtilslutninger i det angivne dimen- sions- og ydelsesområde. El‑værktøjet er kun egnet til industriel anvendelse. El-værktøjet er ikke egnet som boremaskine. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden. (1) Indsatsværktøj

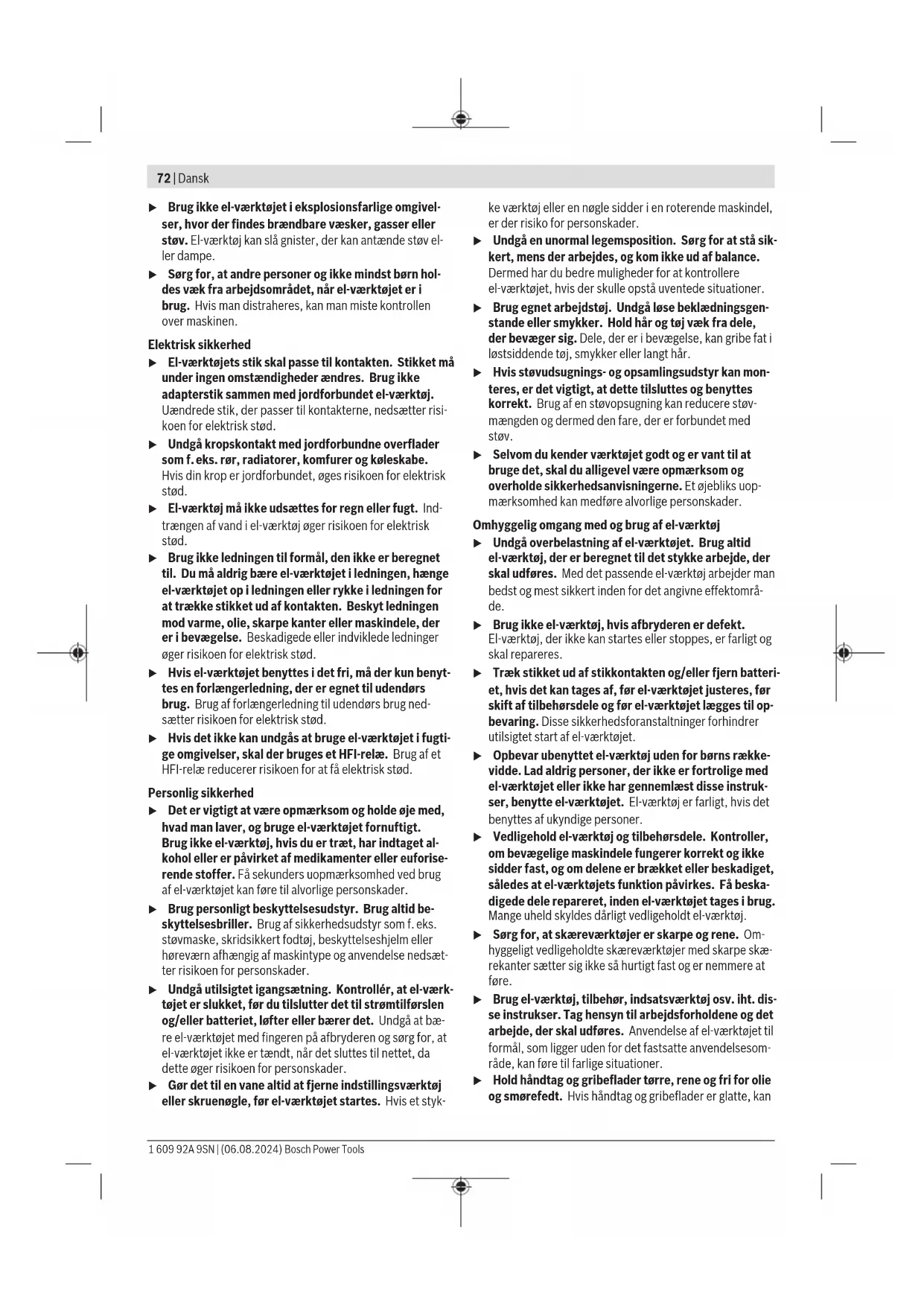

(4) Nøgleflade på omløbermøtrik

(5) Nøgleflade på vinkelhovedflange (6) Skyder til forvalg af drejningsmoment (7) LED-visning forskruninger (8) Akku-ladeniveauindikator (9) Akku

(10) Tænd/sluk-knap (11) Retningsomskifter (12) LED-holder (13) Arbejdslys (14) Akku-oplåsningsknap

(16) Fastgørelsesslidser til ophængsbøjle (17) Markeringsring (18) Fjederring (19) Hulrum i husskålen (20) Gaffelnøgle nøglevidde 27mm

(21) Gaffelnøgle nøglevidde 22mm

(25) Indstillingsværktøj

(27) Indstillingsskive (28) Håndgreb (isoleret grebsflade)

A) afhængigt af den anvendte akku B) begrænset ydelse ved temperaturer < 0°C C) Akkuen ProCORE18V+ 8.0Ah (1607A351PG) anbefales ikke til dette el-værktøj. Industriel akku-vinkelskruemaskine ANGLEEXACTION 30-300 40-220 50-210 60-120 Varenummer 3 602 D94 6.3 3 602 D94 6.4 3 602 D94 6.5 3 602 D94 6.6 Nominel spænding V= 18 18 18 18 Drejningsmoment, hård/blød skrueopgave iht. ISO5393 Nm 10-30 15-40 15-50 15-60 Omdrejningstal, ubelastet n

Drejningsmoment, hård/blød skrueopga- ve iht. ISO5393 Nm 20 25 30 20 20 6 Tilspændingsmoment på flange Nm 20 20 25 20 20 10 Tilbehør til ANGLEEXACTION 15-500 15-500 30-300 15-500 15-500 15-500 Vægt kg 0,20 0,20 0,30 0,20 0,20 0,20 Værdierne kan varierer afhængigt af produktet samt anvendelses- og miljøbetingelserne. Du kan finde flere oplysninger under www.bosch-professional.com/wac. Støj-/vibrationsinformation Støjemissionsværdier fundet iht. EN 62841-2-2. Værktøjets A‑vurderede lydtrykniveau er typisk mindre end 70dB(A). Støjniveauet ved arbejde kan overskride de angiv- ne værdier. Brug høreværn! Bosch Power Tools 1 609 92A 9SN | (06.08.2024)76 | Dansk Vibrationer samlet værdi a

(vektorsum af tre retninger) og usikkerhed K fundet iht.EN 62841-2-2: Spænding af skruer og møtrikker med en maks. tilladt stør- relse: a

Det svingningsniveau og støjemissionsniveau, der fremgår af anvisningerne, er målt iht. en standardiseret måleværdi og kan anvendes til sammenligning af elværktøj med hinanden. De er også egnet til en foreløbig vurdering af svingnings- og støjemissionen. Det angivne svingnings- og støjemissionsniveau repræsente- rer de væsentlige anvendelser af el‑værktøjet. Hvis el‑værk- tøjet dog anvendes til andre formål, med afvigende indsats- værktøj eller utilstrækkelig vedligeholdelse, kan svingnings- og støjemissionsniveauet afvige. Dette kan føre til en betyde- lig forøgelse af svingnings- og støjemissionen i hele arbejds- tidsrummet. Til en nøjagtig vurdering af svingnings- og støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er sluk- ket eller godt nok kører, men rent faktisk ikke anvendes. Det- te kan føre til en betydelig reduktion af svingnings- og støje- missionsniveauet i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligehol- delse af el‑værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Henvisninger vedrørende nøjagtighed Hvis omdrejningstallet forringes (især under 50%), kan det resultere i en forringelse af det maksimale drejningsmoment. Det forøgede omdrejningstal ved Power Boost kan påvirke præcisionen og forholdene under frakobling. Det kan få kob- lingen til at glide. Maskinens kapacitet testes normalt ved 600o/min. iht.VDI 2647. Ændringer i omdrejningstal og/el- ler drejningsmoment kan påvirke præcisionen. Maskinesn kapacitet skal testes med den aktuelle indstilling. Akku Bosch sælger også akku-værktøjer uden akku. Om der følger en akku med din leverance fremgår af emballagen. Opladning af akku u Brug kun de ladeaggregater, der fremgår af de tekni- ske data. Kun disse ladeaggregater er afstemt i forhold til den Li-ion-akku, der bruges på dit el-værktøj. Bemærk! Lithium-ion-akkuer udleveres delvis opladet på grund af internationale transportforskrifter. For at sikre at akkuen fungerer 100%, skal du oplade akkuen helt i op- laderen før første ibrugtagning. Isætning af akku Skub den opladede akkuind i akkuholderen, så den går hør- bart i indgreb. Udtagning af akku Akkuen tages ud ved at trykke på akku-oplåsningsknap- penog trække akkuen ud af el-værktøjet. Undgå brug af vold. Akku-ladetilstandsindikator (gul lysdiode) Akku-ladetil- standsindi- kator Betydning Blinklys + akustisk sig- nal Opladning af akku: Der kan stadig udføres 6-8 forskruninger. Konstant lys + akustisk signal Der er ikke kapacitet til en ny forskruning, el- ler el-værktøjet er overbelastet: El-værktøjet kan ikke mere tændes. – Tag akkuen ud, og isæt en fuldt opladet akku. Blinklys El-værktøjet er overophedet og ude af drift: – Vent, til blinklyset automatisk stopper ef- ter kort tid, før du igen tager el-værktøjet i brug. Når du isætter akkuen(9) og trykker på tænd/sluk- knappen(10), viser akku-ladetilstandsindikatoren akkuens ladetiltand i 5sekunder. Akku-ladetilstandsindikator Kapacitet Grøn 60–100% Gul 30–60% Rød 0–30% Henvisninger til optimal håndtering af akkuen Beskyt akkuen mod fugtighed og vand. Opbevar kun akkuen i et temperaturområde fra −20°C til 50°C. Opbevar ikke akkuen i bilen f.eks. om sommeren. Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes. Læs og overhold henvisningerne mht. bortskaffelse. Montering u Tag akkuen ud af el-værktøjet, før du udfører arbejde på det (f.eks.vedligeholdelse, værktøjsskift, etc.). Utilsigtet aktivering af tænd/sluk-knappen er forbundet med kvæstelsesfare. Drifts- og opbevaringsforhold El-værktøjet må udelukkende bruges på et lukket anven- delsessted. For at sikre en fejlfri drift skal el-værktøjets tilladte omgi- velsestemperatur ligge mellem 0og +45 °C, ved en tilladt re- lativ luftfugtighed mellem 20 og 95% fri for tildugning. Ophængningsanordning (se billede A) Med ophængningsbøjlen (15) kan du fastgøre el-værktøjet på en ophængningsanordning. – Sæt ophængningsbøjlen (15) på el-værktøjet, og lad den gå i indgreb i slidserne (16). Afhængigt af el-værktøjets tyngdepunkt kan du enten be- nytte de forreste eller de bageste slidser. 1 609 92A 9SN | (06.08.2024) Bosch Power ToolsDansk | 77 u Kontrollér regelmæssigt, at ophængningsbøjlen og krogene i ophængningsanordningen er i en forsvarlig tilstand. Indstilling af arbejdslys (se billede B) – Tryk markeringsringen (17) af med en tynd skruetrækker- klinge, en spartel eller lignende. – Skub fjederringen (18) tilbage på husskålen med en fje- derringstang. LED-holderens (12) to skålhalvdele, der omslutter arbejds- lyset (13), kan nu anbringes i enhver ønsket position. – Pas på ikke at beskadige kablet på arbejdslyset, og skub det, uden at lave knæk, ind i det dertil beregnede hulrum (19) i husskålen. – Lad igen arbejdslyset (13) blive omsluttet af LED-hol- derens (12) to husskåle. – Tryk fjederringen (18) og markeringsringen (17) tilbage til den oprindelige position. Montering af vinkelskruehoved (sebilledeC) Gælder for følgende typer: ANGLE EXACT ION 30-300 | 40-220 | 50-210 | 60-120 Ved disse industrielle akku-vinkelskruemaskiner skal der først monteres et passende vinkelskruehoved (se "Tekniske data", Side74). – Hold el-værktøjet fast med gaffelnøglen(21) på vinkelho- vedflangens nøgleflade(5). u Fastspænd aldrig el-værktøjet på husskålene. – Sæt vinkelskruehovedet(3) i den ønskede position på flangen, og skru omløbermøtrikken fast med gaffelnøglen(20) på nøglefladen(4). Hold samtidig kontra med gaffelnøglen(21) på vinkelho- vedflangen. Indstilling af vinkelskruehoved Du kan indstille vinkelskruehovedet (3) i otte positioner. – Hold el-værktøjet fast med gaffelnøglen (21) på vinkelho- vedflangens nøgleflade (5). u Fastspænd aldrig el-værktøjet på husskålene. – Løsn omløbermøtrikken med gaffelnøglen (20) på nøgle- fladen (4). Indstil vinkelskruehovedet (3) i trin på 45° til den ønskede position, og skru omløbermøtrikken fast igen med gaffelnøglen (20) på nøglefladen (4). Hold samtidig kontra med gaffelnøglen (21) på vinkelho- vedflangen. Indstilling og fjernelse af vinkelskruehoved (se billede D) Gælder for følgende typer: ANGLE EXACT ION 30-300 | 40-220 | 50-210 | 60-120 Vinkelskruehovedet (3) med værktøjsholder (2) kan indstil- les trinløst med 360°. – Løsn kontramøtrikken (22), idet du med et egnet værktøj tager fat i en åbning i kontramøtrikken og skruer i pilens retning a (venstregevind). – Fikser vinkelskruehovedet (3) i denne position ved at skrue kontramøtrikken (22) i pilens retning c mod vinkel- skruehovedet. Spænd kontramøtrikken (22) igen med et tilspændingsmoment på maks. 50Nm. – Drej vinkelskruehovedet (3) i pilens retning b, til den øn- skede arbejdsvinkel er nået, dog højst en gang med 360°. Vinkelskruehovedet (3) kan også fjernes helt, hvis du vil ud- skifte markeringsringen (17) med en markeringsring i en an- den farve, eller hvis du vil indstille arbejdslyset. Indstil først arbejdslyset i den ønskede position (se "Indstilling af ar- bejdslys (se billede B)", Side77), før du indstiller vinkel- skruehovedet. – Løsn kontramøtrikken (22), idet du med et egnet værktøj tager fat i en åbning i kontramøtrikken og skruer i pilens retning a (venstregevind). Drej vinkelskruehovedet (3) i pilens retning b, til du kan fjerne det. Skru kontramøtrik- ken (22) i pilens retning a fra motorhuset (23). Nu kan du udskifte markeringsringen eller indstille arbejdsly- set. – Skru kontramøtrikken (22) i pilens retning c på motorhu- set (23), og skru vinkelskruehovedet på igen mod pilens retning b. – Fikser vinkelskruehovedet ved at skrue kontramøtrikken (22) i pilens retning c. – Spænd kontramøtrikken (22) igen med et tilspændings- moment på ca. 50Nm. Konfigurering af el-værktøj Ved hjælp af softwaren BOSCHEXACTConfigurator fra ver- sion 5.2 eller nyere kan forskellige indstillinger (f.eks. om- drejningstal, skruetrin, gentagelsesbeskyttelse) konfigure- res på el-værktøjet. Hertil skal el-værktøjet forbindes med pc'en via USB-interfacet. Brug i den forbindelse et USB-ka- bel: USB2.0typeA/Micro-USB2.0typeB – Dobbeltskærmet – Maks. længde 1m Ved konfiguration via USB-grænsefladen kan der forekomme radiointerferens uden for det industrielle miljø. u Vær i den forbindelse opmærksom på alle sikkerhedsin- strukser og anvisninger i software-vejledningen. Værktøjsskift ved skruehoved med udvendig firkant (se billede E) Isætning af indsatsværktøj – Tryk stiften på værktøjsholderens (2) firkant indad, f.eks. ved hjælp af en smal skruetrækker, og skub indsatsværk- tøjet (1) over firkanten. Sørg for, at stiften går i indgreb i indsatsværktøjets udsparing. Udtagning af indsatsværktøj – Tryk stiften i indsatsværktøjets (1) udsparing indad, og træk indsatsværktøjet af værktøjsholderen (2). Bosch Power Tools 1 609 92A 9SN | (06.08.2024)78 | Dansk Værktøjsskift ved skruehoved med indvendig sekskant (se billede F) Isætning af indsatsværktøj – Stik indsatsværktøjet (1) ind i værktøjsholderens (2) ind- vendige sekskant, til det går mærkbart i indgreb. Udtagning af indsatsværktøj – Træk indsatsværktøjet (1) af værktøjsholderen (2), om nødvendigt ved hjælp af en tang. Værktøjsskift ved skruehoved med hurtigskiftepatron (se billede G) Isætning af indsatsværktøj Brug kun indsatsværktøjer med passende indstiksende (1/4"-sekskant). – Træk muffen på hurtigskiftepatronen (24) fremad. – Sæt indsatsværktøjet (1) i værktøjsholderen (2), og slip hurtigskiftepatronen igen. Udtagning af indsatsværktøj – Træk muffen på hurtigskiftepatronen (24) fremad. – Tag indsatsværktøjet (1) ud af værktøjsholderen (2), og slip hurtigskiftepatronen igen. Brug Når du vil starte el-værktøjet, bør du først indstille drejeret- ningen med retningsomskifteren (11): El-værktøjet starter kun, når retningsomskifteren (11) ikke står i midten (kontaktspærre). Indstilling af drejeretning (se billede H) – Højreløb: Ved boring og iskruning af skruer skal du skub- be drejeretningsomskifteren (11) til venstre til anslag. – Venstreløb: Ved løsnelse eller udskruning af skruer skal du skubbe retningsomskifteren (11) mod højre til anslag. Indstilling af drejningsmoment (sebilledeI) Drejningsmomentet afhænger af frakoblingsanordningens fjederforspænding. Frakoblingsanordningen udløses både ved højre- og venstreløb, når det indstillede drejningsmo- ment er nået. Brug kun det medfølgende indstillingsværktøj(25) til at indstille det individuelle drejningsmoment. – Skub skyderen(6) på el-værktøjet helt tilbage. Gælder for følgende typer: ANGLE EXACT ION 30-300 | 40-220 | 50-210 | 60-120 – Stik en unbrakonøgle(26) ind i indsatsværktøjet(25), og drej den langsomt. – Så snart der i husets åbning kan ses en lille udbøjning (indstillingsskive(27)) i koblingen, skal du stikke indstillingsværktøjet(25) ind i denne udbøjning og dreje det. Gælder for følgende typer: ANGLE EXACT ION 30-300 | 40-220 | 50-210 | 60-120 – Drej langsomt værktøjsholderen(2) med en gaffelnøgle. – Så snart der i husets åbning kan ses en lille udbøjning (indstillingsskive(27)) i koblingen, skal du stikke indstillingsværktøjet(25) ind i denne udbøjning og dreje det. Drejning med uret medfører et højere drejningsmoment, og drejning mod uret medfører et lavere drejningsmoment. – Tag indstillingsværktøjet(25) ud. Skub skyderen(6) fremad igen for at beskytte koblingen mod tilsmudsning. Bemærk: Den nødvendige indstilling afhænger af skruefor- bindelsens type og kan bedst bestemmes i et praktisk for- søg. Kontrollér en prøveskrueforbindelse med en moment- nøgle. u Indstil kun drejningsmomentet i det angivne ydelses- område, da frakoblingsanordningen ellers ikke længe- re aktiveres. u Kontrollér regelmæssigt tilspændingsmomentet på skrueforbindelsen, og juster om nødvendigt lukkekob- lingen. Markering af momentindstilling (sebilledeK) Benyt altid el-værktøjet med en markeringsring for at sikre, at huset er beskyttet mod støv og snavs. Gælder for følgende typer:

(4) Nyckeltag på kupolmuttern
