ANGLE EXACT ION 15500 Professional - κατσαβίδι BOSCH - Δωρεάν εγχειρίδιο χρήσης

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ANGLE EXACT ION 15500 Professional BOSCH

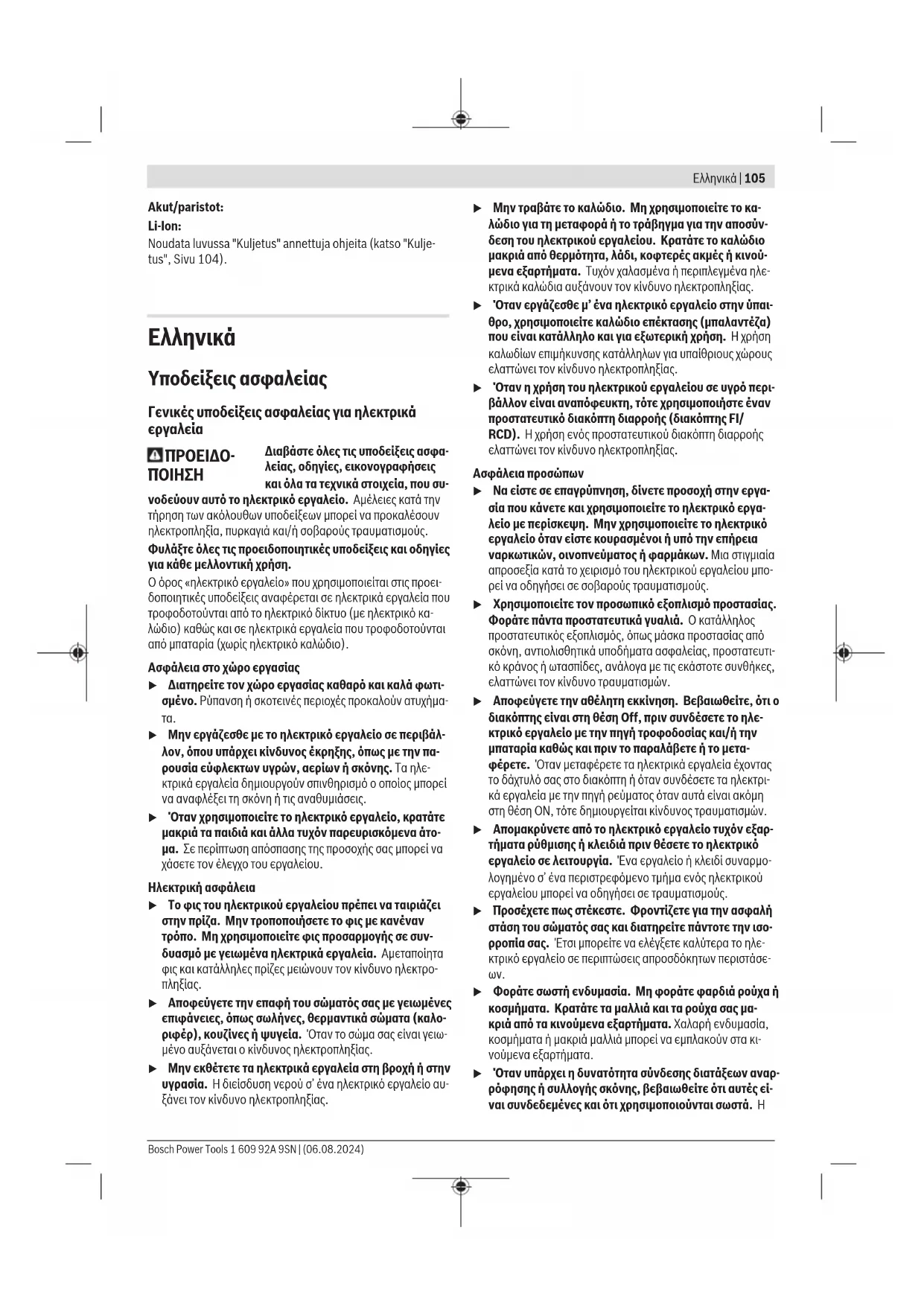

Υποδείξεις ασφαλείας Γενικές υποδείξεις ασφαλείας για ηλεκτρικά

Διαβάστε όλες τις υποδείξεις ασφα- λείας, οδηγίες, εικονογραφήσεις και όλα τα τεχνικά στοιχεία, που συ- νοδεύουν αυτό το ηλεκτρικό εργαλείο. Αμέλειες κατά την τήρηση των ακόλουθων υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προει- δοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό κα- λώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο). Ασφάλεια στο χώρο εργασίας u Διατηρείτε τον χώρο εργασίας καθαρό και καλά φωτι- σμένο. Ρύπανση ή σκοτεινές περιοχές προκαλούν ατυχήμα-

u Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλ- λον, όπου υπάρχει κίνδυνος έκρηξης, όπως με την πα- ρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλε- κτρικά εργαλεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. u Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε μακριά τα παιδιά και άλλα τυχόν παρευρισκόμενα άτο- μα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του εργαλείου. Ηλεκτρική ασφάλεια u Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Μην τροποποιήσετε το φις με κανέναν τρόπο. Μη χρησιμοποιείτε φις προσαρμογής σε συν- δυασμό με γειωμένα ηλεκτρικά εργαλεία. Αμεταποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτρο-

u Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, θερμαντικά σώματα (καλο- ριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειω- μένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. u Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή στην υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυ- ξάνει τον κίνδυνο ηλεκτροπληξίας. u Μην τραβάτε το καλώδιο. Μη χρησιμοποιείτε το κα- λώδιο για τη μεταφορά ή το τράβηγμα για την αποσύν- δεση του ηλεκτρικού εργαλείου. Κρατάτε το καλώδιο μακριά από θερμότητα, λάδι, κοφτερές ακμές ή κινού- μενα εξαρτήματα. Τυχόν χαλασμένα ή περιπλεγμένα ηλε- κτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. u Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στην ύπαι- θρο, χρησιμοποιείτε καλώδιο επέκτασης (μπαλαντέζα) που είναι κατάλληλο και για εξωτερική χρήση. Ηχρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας. u Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περι- βάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτηςFI/ RCD). Ηχρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας. Ασφάλεια προσώπων u Να είστε σε επαγρύπνηση, δίνετε προσοχή στην εργα- σία που κάνετε και χρησιμοποιείτε το ηλεκτρικό εργα- λείο με περίσκεψη. Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπο- ρεί να οδηγήσει σε σοβαρούς τραυματισμούς. u Χρησιμοποιείτε τον προσωπικό εξοπλισμό προστασίας. Φοράτε πάντα προστατευτικά γυαλιά. Ο κατάλληλος προστατευτικός εξοπλισμός, όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτι- κό κράνος ή ωτασπίδες, ανάλογα με τις εκάστοτε συνθήκες, ελαττώνει τον κίνδυνο τραυματισμών. u Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε, ότι ο διακόπτης είναι στη θέση Off, πριν συνδέσετε το ηλε- κτρικό εργαλείο με την πηγή τροφοδοσίας και/ή την μπαταρία καθώς και πριν το παραλάβετε ή το μετα- φέρετε. Όταν μεταφέρετε τα ηλεκτρικά εργαλεία έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε τα ηλεκτρι- κά εργαλεία με την πηγή ρεύματος όταν αυτά είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος τραυματισμών. u Απομακρύνετε από το ηλεκτρικό εργαλείο τυχόν εξαρ- τήματα ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμο- λογημένο σ’ ένα περιστρεφόμενο τμήμα ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε τραυματισμούς. u Προσέχετε πως στέκεστε. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισο- ρροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το ηλε- κτρικό εργαλείο σε περιπτώσεις απροσδόκητων περιστάσε-

u Φοράτε σωστή ενδυμασία. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα σας μα- κριά από τα κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κι- νούμενα εξαρτήματα. u Όταν υπάρχει η δυνατότητα σύνδεσης διατάξεων αναρ- ρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές εί- ναι συνδεδεμένες και ότι χρησιμοποιούνται σωστά. Η Bosch Power Tools 1 609 92A 9SN | (06.08.2024)106 | Ελληνικά χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη. u Μην εφησυχάζετε σε μια λάθος ασφάλεια και μην αψη- φάτε τους κανόνες ασφαλείας για τα ηλεκτρικά εργα- λεία, ακόμα και όταν μετά από συχνή χρήση είστε εξοι- κειωμένοι με το εργαλείο. Ένας απρόσεκτος χειρισμός μπορεί μέσα σε κλάσματα του δευτερολέπτου να οδηγήσει σε σοβαρούς τραυματισμούς. Χρήση και φροντίδα των ηλεκτρικών εργαλείων u Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμο- ποιήστε το σωστό ηλεκτρικό εργαλείο για την εφαρμο- γή σας. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή

u Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο που έχει χαλασμένο διακόπτη On/Off. Ένα ηλεκτρικό εργα- λείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επι-

u Αποσυνδέστε το φις από την πρίζα και/ή απομακρύνετε μια αποσπώμενη μπαταρία από το ηλεκτρικό εργαλείο, προτού εκτελέσετε ρυθμίσεις, αλλάξετε εξαρτήματα ή προτού φυλάξετε το ηλεκτρικό εργαλείο. Αυτά τα προ- ληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. u Φυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποιού- νται μακριά από παιδιά και μην επιτρέψετε τη χρήση του ηλεκτρικού εργαλείου σε άτομα που δεν είναι εξοι- κειωμένα με το ηλεκτρικό εργαλείο ή τις οδηγίες για τη λειτουργία του ηλεκτρικού εργαλείου. Τα ηλεκτρικά ερ- γαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα

u Συντηρείτε τα ηλεκτρικά εργαλεία και τα εξάρτημα. Ελέγχετε, αν τα κινούμενα εξαρτήματα είναι σωστά ευ- θυγραμμισμένα και προσαρμοσμένα ή μήπως έχουν σπάσει τυχόν εξαρτήματα ή οποιαδήποτε άλλη κατάστα- ση, η οποία επηρεάζει τη λειτουργία του ηλεκτρικού ερ- γαλείου. Σε περίπτωση βλάβης, επισκευάστε το ηλε- κτρικό εργαλείο πριν τη χρήση. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. u Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα. u Χρησιμοποιείτε τα ηλεκτρικά εργαλεία τα εξαρτήματα κτλ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και τις εργασίες που πρέπει να εκτελεστούν. Η χρησιμοποίηση των ηλεκτρι- κών εργαλείων για εργασίες που δεν προβλέπονται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις. u Διατηρείτε τις λαβές και τις επιφάνειες λαβής στεγνές, καθαρές και ελεύθερες από λάδι και γράσο. Οι ολισθη- ρές λαβές και επιφάνειες λαβής δεν επιτρέπουν κανέναν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε τυχόν απρόβλεπτες καταστάσεις. Προσεκτικός χειρισμός και χρήση εργαλείων μπαταρίας u Επαναφορτίζετε μόνο με τον φορτιστή που καθορίζεται από τον κατασκευαστή. Ένας φορτιστής που είναι κα- τάλληλος μόνο για ένα συγκεκριμένο τύπο μπαταριών δη- μιουργεί κίνδυνο πυρκαγιάς όταν χρησιμοποιηθεί για άλλες

u Χρησιμοποιείτε τα ηλεκτρικά εργαλεία μόνο με τις ειδι- κά σχεδιασμένες μπαταρίες. Η χρήση άλλων μπαταριών μπορεί να οδηγήσει σε τραυματισμούς και να δημιουργήσει κίνδυνο πυρκαγιάς. u Όταν η μπαταρία δε χρησιμοποιείται, κρατήστε την μα- κριά από άλλα μεταλλικά αντικείμενα, όπως συνδετή- ρες χαρτιών, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που μπορούν να βραχυκυ- κλώσουν τις επαφές της μπαταρίας. Ένα βραχυκύκλωμα των επαφών της μπαταρίας μπορεί να προκαλέσει τραυματι- σμούς ή φωτιά. u Μια τυχόν εσφαλμένη χρήση μπορεί να οδηγήσει σε διαρροή υγρών από την μπαταρία. Αποφεύγετε κάθε επαφή μ’ αυτά. Σε περίπτωση τυχαίας επαφής ξεπλύνε- τε καλά με νερό. Εάν τα υγρά έρθουν σε επαφή με τα μάτια, ζητήστε επιπλέον ιατρική βοήθεια. Διαρρέοντα υγρά μπαταρίας μπορεί να οδηγήσουν σε ερεθισμούς του δέρματος ή σε εγκαύματα. u Μην χρησιμοποιείτε μπαταρία ή εργαλείο που είναι κα- τεστραμμένο ή τροποποιημένο. Οι χαλασμένες ή τροπο- ποιημένες μπαταρίες μπορεί να παρουσιάσουν μια απρόβλεπτη συμπεριφορά και να οδηγήσουν σε φωτιά, έκρηξη ή σε κίνδυνο τραυματισμού. u Μην εκθέτετε μια μπαταρία ή ένα εργαλείο μπαταρίας σε φωτιά ή σε πολύ υψηλές θερμοκρασίες. Η έκθεση στη φωτιά ή σε θερμοκρασία πάνω από τους 130 °C μπορεί να προκαλέσει έκρηξη. u Τηρείτε όλες τις υποδείξεις για τη φόρτιση και μη φορ- τίζετε την μπαταρία ή το εργαλείο μπαταρίας ποτέ εκτός της περιοχής θερμοκρασίας που αναφέρεται στις οδηγίες λειτουργίας. Η λάθος φόρτιση ή η φόρτιση εκτός της επιτρεπτής περιοχής θερμοκρασίας μπορεί να κατα- στρέψει την μπαταρία και να αυξήσει τον κίνδυνο πυρκα-

u Δώστε το ηλεκτρικό εργαλείο σας για συντήρηση από εξειδικευμένο προσωπικό, χρησιμοποιώντας μόνο γνή- σια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου. u Μη συντηρείτε ποτέ χαλασμένες μπαταρίες. Κάθε συ- ντήρηση των μπαταριών πρέπει να πραγματοποιείται μόνο από τον κατασκευαστή ή από εξουσιοδοτημένα συνεργεία σέρβις πελατών. Υποδείξεις ασφαλείας για κατσαβίδια u Κρατάτε το ηλεκτρικό εργαλείο από τις μονωμένες επι- φάνειες λαβής, όταν εκτελείτε μια εργασία, κατά την οποία η βίδα μπορεί να έρθει σε επαφή με κρυμμένη καλωδίωση. Η επαφή της βίδας με ένα ηλεκτροφόρο κα- λώδιο μπορεί να θέσει τα ακάλυπτα μεταλλικά μέρη του 1 609 92A 9SN | (06.08.2024) Bosch Power ToolsΕλληνικά | 107 ηλεκτρικού εργαλείου υπό τάση και να προκαλέσουν ηλε- κτροπληξία στον χειριστή. u Χρησιμοποιείτε κατάλληλες συσκευές ανίχνευσης για να εντοπίσετε τυχόν μη ορατούς αγωγούς τροφοδοσίας ή συμβουλευτείτε την τοπική εταιρία παροχής ενέρ- γειας. Ηεπαφή με ηλεκτρικούς αγωγούς μπορεί να οδηγή- σει σε πυρκαγιά και ηλεκτροπληξία. Ηπρόκληση ζημιάς σ’ έναν αγωγό φωταερίου (γκαζιού) μπορεί να οδηγήσει σε έκρηξη. Το τρύπημα ενός υδροσωλήνα προκαλεί υλικές ζη-

u Κρατάτε το ηλεκτρικό εργαλείο σταθερά. Κατά το σφίξι- μο και λύσιμο των βιδών μπορούν να εμφανιστούν για λίγο υψηλές ροπές αντίδρασης. u Ασφαλίστε το επεξεργαζόμενο κομμάτι. Ένα επεξεργα- ζόμενο κομμάτι συγκρατιέται ασφαλέστερα με μια διάταξη σύσφιγξης ή με μια μέγγενη παρά με το χέρι σας. u Περιμένετε, μέχρι να ακινητοποιηθεί το ηλεκτρικό ερ- γαλείο, προτού το εναποθέσετε. Το τοποθετημένο εξάρ- τημα μπορεί να σφηνώσει και να οδηγήσει στην απώλεια του ελέγχου του ηλεκτρικού εργαλείου. u Σε περίπτωση βλάβης ή/και αντικανονικής χρήσης της μπαταρίας μπορεί να εξέλθουν αναθυμιάσεις από την μπαταρία. Η μπαταρία μπορεί να αναφλεγεί ή να εκρα- γεί.Αφήστε να μπει φρέσκος αέρας και επισκεφτείτε έναν γιατρό σε περίπτωση που έχετε ενοχλήσεις. Οι αναθυ- μιάσεις μπορεί να ερεθίσουν τις αναπνευστικές οδούς. u Μην τροποποιήσετε και μην ανοίξετε την μπαταρία. Υπάρχει κίνδυνος βραχυκυκλώματος. u Από αιχμηρά αντικείμενα, όπως π.χ. καρφιά ή κατσαβί- δια ή από εξωτερική άσκηση δύναμης μπορεί να υπο- στεί ζημιά η μπαταρία. Μπορεί να προκληθεί ένα εσωτερι- κό βραχυκύκλωμα με αποτέλεσμα την ανάφλεξη, την εμ- φάνιση καπνού, την έκρηξη ή την υπερθέρμανση της μπα-

u Χρησιμοποιείτε την μπαταρία μόνο σε προϊόντα του κατασκευαστή. Μόνο έτσι προστατεύεται η μπαταρία από μια επικίνδυνη υπερφόρτιση. Προστατεύετε την μπαταρία από υπερβολικές θερμοκρασίες, π.χ. ακόμη και από συνεχή ηλιακή ακτινοβολία, φωτιά, ρύπανση, νερό και υγρασία. Υπάρχει κίνδυνος έκρηξης και βρα- χυκυκλώματος. u Απενεργοποιήστε αμέσως το ηλεκτρικό εργαλείο, όταν το εξάρτημα μπλοκάρει. Να είστε προετοιμασμένοι για υψηλές ροπές αντίδρασης, οι οποίες προκαλούν ανάδραση. Το εξάρτημα μπλοκάρει, όταν το ηλεκτρικό ερ- γαλείο υπερφορτωθεί ή μαγκωθεί στο επεξεργαζόμενο κομ-

Η δημιουργούμενη κατά το τρίψι- μο, πριόνισμα, λείανσης, τρύπημα και παρόμοιες εργασίες σκόνη μπο- ρεί να είναι καρκινογόνος, τερατογόνος ή μεταλλαξιο- γόνος. Ορισμένες από τις ουσίες που περιέχονται σε αυτές τις σκόνες είναι: Μόλυβδος σε μολυβδούχα χρώματα και βερνίκια, κρυσταλλικό πυρίτιο σε τούβλα, τσιμέντο και άλλες εργασίες τοιχοποιίας, αρσενικό και χρωμικό άλας σε χημικά επεξεργασμένο ξύλο. Ο κίνδυνος μιας ασθένειας εξαρτάται από το πόσο συχνά είστε εκτεθημένοι σε αυτές τις ουσίες. Για να μειώσετε τον κίνδυνο, πρέπει να εργάζεστε μόνο σε καλά αεριζόμενους χώρους με κατάλληλο εξοπλισμό προστασίας, (π.χ. με ειδικά κατασκευα- σμένες αναπνευστικές συσκευές, οι οποίες φιλτράρουν ακόμη και τα μικρότερα μικροσωματίδια σκόνης). u Αποφεύγετε μια αθέλητη ενεργοποίηση. Βεβαιωθείτε, ότι ο διακόπτης On/Off βρίσκεται στην απενεργοποιη- μένη θέση, προτού τοποθετήσετε μια μπαταρία. Η μετα- φορά του ηλεκτρικού εργαλείου με το δάκτυλο στον δια- κόπτη On/Off, ή η τοποθέτηση της μπαταρίας στο ενεργο- ποιημένο ηλεκτρικό εργαλείο, μπορεί να οδηγήσει σε ατυ-

u Χρησιμοποιείτε μόνο άψογα, μη φθαρμένα εξαρτήμα- τα. Χαλασμένα εξαρτήματα μπορούν για παράδειγμα να σπάσουν και να οδηγήσουν σε τραυματισμούς ή/και να προ- καλέσουν υλικές ζημιές. u Προσέξτε κατά την τοποθέτηση ενός εξαρτήματος, να προσαρμόζεται το εξάρτημα σταθερά στην υποδοχή του εξαρτήματος. Όταν το εξάρτημα δεν είναι σταθερά συνδε- δεμένο με την υποδοχή του εξαρτήματος, μπορεί να λυθεί ξανά και να μην ελέγχεται πλέον. u Κατά το βίδωμα μακριών βιδών να είστε προσεκτικοί, υπάρχει κίνδυνος ολίσθησης ανάλογα με το είδος της βίδας και το χρησιμοποιούμενο εξάρτημα. Συχνά, κατά το βίδωμα, οι μακριές βίδες δεν μπορούν να ελεγχθούν κι έτσι υπάρχει κίνδυνος να γλιστρήσουν και να σας τραυματί-

u Προσέξτε τη ρυθμισμένη φορά περιστροφής, προτού ενεργοποιήσετε το ηλεκτρικό εργαλείο. Όταν για πα- ράδειγμα θέλετε να λύσετε μια βίδα και η φορά περιστρο- φής είναι ρυθμισμένη έτσι, ώστε να βιδωθεί η βίδα, μπορεί να προκύψει μια απότομη, ανεξέλεγκτη κίνηση του ηλεκτρι- κού εργαλείου. u Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο ως δράπανο. Ηλεκτρικά εργαλεία, που είναι εξοπλισμένα με έναν συ- μπλέκτη διακοπής, δεν είναι κατάλληλα για τρύπημα. Ο συ- μπλέκτης μπορεί να απενεργοποιηθεί αυτόματα και χωρίς προειδοποίηση. Περιγραφή προϊόντος και ισχύος Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκα- λέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδη- γιών λειτουργίας. Χρήση σύμφωνα με τον προορισμό Το ηλεκτρικό εργαλείο προορίζεται για το βίδωμα και το λύσι- μο βιδών και παξιμαδιών καθώς και άλλων κοχλιοσυνδέσεων στην εκάστοτε αναφερόμενη περιοχή διαστάσεων και ισχύος. Το ηλεκτρικό εργαλείο είναι κατάλληλο μόνο για τη χρήση σε βιομηχανικό περιβάλλον. Το εργαλείο δεν επιτρέπεται να χρησιμοποιηθεί ως δράπανο. Bosch Power Tools 1 609 92A 9SN | (06.08.2024)108 | Ελληνικά Απεικονιζόμενα στοιχεία Η αρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφικών. (1)

(2) Υποδοχή εξαρτήματος

(3) Γωνιακή κεφαλή βιδώματος

(4) Επιφάνεια εφαρμογής κλειδιού στο παξιμάδι ρακόρ

(5) Επιφάνεια εφαρμογής κλειδιού στη φλάντζα γωνιακής

(6) Συρόμενος διακόπτης για την προεπιλογή της ροπής

(7) Ένδειξη φωτοδιόδου (LED), κοχλιοσυνδέσεις (8) Ένδειξη της κατάστασης φόρτισης της μπαταρίας (9)

(10) Διακόπτης On/Off (11) Διακόπτης αλλαγής της φοράς περιστροφής (12) Στήριγμα φωτοδιόδου (LED) (13) Φως εργασίας (14) Πλήκτρο απασφάλισης της μπαταρίας

(15) Κρίκος ανάρτησης

(16) Σχισμές στερέωσης του βραχίονα ανάρτησης (17) Δακτύλιος μαρκαρίσματος (18) Παράκυκλος ασφαλείας (19) Κενός χώρος στο κέλυφος περιβλήματος (20) Γερμανικό κλειδί με άνοιγμα κλειδιού 27mm

(21) Γερμανικό κλειδί με άνοιγμα κλειδιού 22mm

(22) Παξιμάδι ασφαλείας (23) Περίβλημα κινητήρα (24)

(25) Εργαλείο ρύθμισης

(26) Κλειδί εσωτερικού εξαγώνου

(27) Δίσκος ρύθμισης (28) Χειρολαβή (μονωμένη επιφάνεια λαβής)

Αυτό το προαιρετικό εξάρτημα δεν περιλαμβάνεται στο κανο- νικό περιεχόμενο παράδοσης. Τεχνικά στοιχεία Βιομηχανικό γωνιακό κατσαβίδι μπα-

ANGLEEXACTION 8–1.100 3–500 15–500 23–380 30–290 Κωδικός αριθμός 3 602 D94 6.0 3 602 D94 6.8 3 602 D94 6.1 3 602 D94 6.2 3 602 D94 6.7 Ονομαστική τάση V= 18 18 18 18 18 Ροπή στρέψης σε περίπτωση σκληρού/μαλακού βιδώματος κατά ISO5393 Nm 2–8 0,7–3 2–15 10–23 10–30 Αριθμός στροφών χωρίς φορτίο

kg 1,7–2,7 1,7–2,7 1,7–2,7 2,2–3,1 2,2–3,1 Βαθμός προστασίας IP20 IP20 IP20 IP20 IP20 Μπαταρία (δεν ανήκει στα στάνταρ υλικά παράδοσης) Ιόντων λιθίου Ιόντων λιθίου Ιόντων λιθίου Ιόντων λιθίου Ιόντων λιθίου Επιτρεπόμενη θερμοκρασία περιβάλλοντος – Κατά τη φόρτιση °C 0...+35 0...+35 0...+35 0...+35 0...+35 – Κατά τη λειτουργία

περίπτωση αποθήκευσης °C –20...+50 –20...+50 –20...+50 –20...+50 –20...+50 Συνιστώμενες μπαταρίες GBA18V... ProCORE18V...

Συνιστώμενοι φορτιστές GAL18... GAX18... GAL36... GAL18... GAX18... GAL36... GAL18... GAX18... GAL36... GAL18... GAX18... GAL36... GAL18... GAX18... GAL36... Γωνιακή κεφαλή βιδώματος (στάνταρ υλικά παράδοσης)

A) εξαρτάται από την μπαταρία που χρησιμοποιείται B) περιορισμένη απόδοση στις θερμοκρασίες < 0 °C C) Η μπαταρία ProCORE18V+ 8.0Ah (1607A351PG) δε συνίσταται για αυτό το ηλεκτρικό εργαλείο. 1 609 92A 9SN | (06.08.2024) Bosch Power ToolsΕλληνικά | 109 Βιομηχανικό γωνιακό κατσαβίδι μπαταρίας ANGLEEXACTION 30–300 40–220 50–210 60–120 Κωδικός αριθμός 3 602 D94 6.3 3 602 D94 6.4 3 602 D94 6.5 3 602 D94 6.6 Ονομαστική τάση V= 18 18 18 18 Ροπή στρέψης σε περίπτωση σκληρού/μαλακού βι- δώματος κατά ISO5393 Nm 10–30 15–40 15–50 15–60 Αριθμός στροφών χωρίς φορτίο n

30–300 22–220 21–180 12–120 Βάρος kg 2,4 2,4 2,4 2,4 Βαθμός προστασίας IP20 IP20 IP20 IP20 Μπαταρία (δεν ανήκει στα στάνταρ υλικά παράδο-

Ιόντων λιθίου Ιόντων λιθίου Ιόντων λιθίου Ιόντων λιθίου Επιτρεπόμενη θερμοκρασία περιβάλλοντος – Κατά τη φόρτιση °C 0...+35 0...+35 0...+35 0...+35 – Κατά τη λειτουργία

και σε περίπτωση αποθή-

°C –20...+50 –20...+50 –20...+50 –20...+50 Συνιστώμενες μπαταρίες GBA18V... ProCORE18V...

Συνιστώμενοι φορτιστές GAL18... GAX18... GAL36... GAL18... GAX18... GAL36... GAL18... GAX18... GAL36... GAL18... GAX18... GAL36... Γωνιακή κεφαλή βιδώματος (στάνταρ υλικά πα-

■3/8" ■3/8" ■3/8" ■3/8" A) περιορισμένη απόδοση στις θερμοκρασίες < 0 °C B) Η μπαταρία ProCORE18V+ 8.0Ah (1607A351PG) δε συνίσταται για αυτό το ηλεκτρικό εργαλείο. Γωνιακή κεφαλή βιδώματος Ίσια κεφα-

1/4" Κωδικός αριθμός

Ροπή στρέψης σε περίπτωση σκληρού/μα- λακού βιδώματος κατά ISO5393 Nm 20 25 30 20 20 6 Ροπή σύσφιξης στη φλάντζα Nm 20 20 25 20 20 10 Εξάρτημα για ANGLEEXACTION 15–500 15–500 30–300 15–500 15–500 15–500 Βάρος kg 0,20 0,20 0,30 0,20 0,20 0,20 Οι τιμές μπορεί να διαφέρουν ανάλογα με το προϊόν και υπόκεινται σε συνθήκες εφαρμογής καθώς και περιβάλλοντος. Περισσότερες πληροφορίες κάτω από www.bosch-professional.com/wac. Πληροφορίες για θόρυβο και δονήσεις Τιμές εκπομπής θορύβου υπολογισμένες κατά EN 62841-2-2. Η χαρακτηριστική στάθμη ακουστικής πίεσης του ηλεκτρικού εργαλείου εξακριβώθηκε σύμφωνα με την καμπύλη Α και είναι μικρότερη από 70dB(A). Η στάθμη θορύβου κατά την εργα- σία μπορεί να ξεπεράσει τις αναφερόμενες τιμές. Φοράτε

Συνολικές τιμές ταλαντώσεων a

(διανυσματικό άθροισμα τριών κατευθύνσεων) και ανασφάλεια K υπολογισμένες κατάEN 62841-2-2: Σφίξιμο βιδών και παξιμαδιών με το μέγιστο επιτρεπόμενο μέγεθος: a

Η στάθμη κραδασμών και η τιμή εκπομπής θορύβου που ανα- φέρονται σ’ αυτές τις οδηγίες έχουν μετρηθεί σύμφωνα με μια τυποποιημένη μέθοδο μέτρησης και μπορούν να χρησιμοποιη- θούν στη σύγκριση των διαφόρων ηλεκτρικών εργαλείων. Εί- ναι επίσης κατάλληλες για μια προσωρινή εκτίμηση της εκπο- μπής κραδασμών και θορύβου. Η αναφερόμενη στάθμη κραδασμών και τιμή εκπομπής θορύ- βου αντιπροσωπεύουν τις βασικές χρήσεις του ηλεκτρικού ερ- γαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησι- μοποιηθεί διαφορετικά με μη προτεινόμενα εξαρτήματα ή χω- ρίς επαρκή συντήρηση, τότε η στάθμη κραδασμών και η τιμή εκπομπής θορύβου αποκλίνουν. Αυτό μπορεί να αυξήσει ση- Bosch Power Tools 1 609 92A 9SN | (06.08.2024)110 | Ελληνικά μαντικά την εκπομπή κραδασμών και θορύβου κατά τη συνολι- κή διάρκεια του χρόνου εργασίας. Για την ακριβή εκτίμηση των εκπομπών κραδασμών και θορύ- βου θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κα- τά τη διάρκεια των οποίων το εργαλείο είναι απενεργοποιη- μένο ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησι- μοποιείται. Αυτό μπορεί να μειώσει σημαντικά τις εκπομπές κραδασμών και θορύβου κατά τη συνολική διάρκεια του χρόνου εργασίας. Γι’ αυτό, πριν αρχίσουν οι επιπτώσεις των κραδασμών, πρέπει να καθορίζετε συμπληρωματικά μέτρα ασφαλείας για την προ- στασία του χειριστή όπως: Συντήρηση του ηλεκτρικού εργαλεί- ου και των εξαρτημάτων που χρησιμοποιείτε, διατήρηση ζε- στών των χεριών, οργάνωση της εκτέλεσης των διάφορων ερ-

Υποδείξεις για την ακρίβεια Η μείωση του αριθμού των στροφών (ειδικά κάτω από 50 %) μπορεί να οδηγήσει σε μείωση της μέγιστης ροπής στρέψης. Ο αυξημένος αριθμός στροφών στο Power Boost μπορεί να επη- ρεάσει την ακρίβεια και τη συμπεριφορά απενεργοποίησης. Μπορεί να προκύψει μια υπερπήδηση του συμπλέκτη. Οι δοκι- μές ικανότητας του εργαλείου πραγματοποιούνται συνήθως στις 600 στροφές/λεπτό σύμφωνα με το VDI 2647. Οι αλλα- γές του αριθμού στροφών και/ή της ροπής στρέψης μπορεί να επηρεάσει την ακρίβεια. Η ικανότητα του εργαλείου πρέπει να ελεγχθεί με την εκάστοτε ρύθμιση.

Η εταιρείαBosch πουλάει εργαλεία μπαταρίας επίσης και χω- ρίς μπαταρία. Εάν στα υλικά παράδοσης του ηλεκτρικού εργα- λείου σας περιλαμβάνεται μια μπαταρία, μπορείτε να το βρείτε στη συσκευασία. Φόρτιση μπαταρίας u Χρησιμοποιείτε μόνο τους φορτιστές που αναφέρονται στα Τεχνικά στοιχεία. Μόνο αυτοί οι φορτιστές είναι εναρ- μονισμένοι με την μπαταρία ιόντων λιθίου (Li-Ion) που χρη- σιμοποιείται στο ηλεκτρικό σας εργαλείο. Υπόδειξη: Οι μπαταρίες ιόντων λιθίου λόγω διεθνών κανονι- σμών μεταφοράς παραδίδονται μερικώς φορτισμένες. Για την εξασφάλιση της πλήρους ισχύος της μπαταρίας, φορτίστε την μπαταρία πλήρως πριν την πρώτη χρήση. Τοποθέτηση της μπαταρίας Τοποθετήστε τη φορτισμένη μπαταρία στην υποδοχή της μπα- ταρίας, μέχρι να ασφαλίσει. Αφαίρεση της μπαταρίας Για να αφαιρέσετε την μπαταρία πατήστε τα πλήκτρα απα- σφάλισης και τραβήξτε την μπαταρία έξω. Μην εφαρμόσετε εδώ καμία βία. Ένδειξη της κατάστασης φόρτισης της μπαταρίας (κίτρινη φωτοδίοδος (LED)) Ένδειξη της κα- τάστασης φόρτισης της μπαταρίας

Αναβοσβήνον φως + ηχητικό σήμα Φόρτιση της μπαταρίας: Είναι ακόμη δυνατά μόνο 6–8 βιδώμα-

Συνεχώς αναμμένο φως + ηχητικό σή-

Η χωρητικότητα δεν επαρκεί πλέον για ένα νέο βίδωμα ή το ηλεκτρικό εργα- λείο υπερφορτώθηκε: Το ηλεκτρικό εργαλείο δεν μπορεί πλέον να ενεργοποιηθεί. – Αφαιρέστε την μπαταρία και τοποθε- τήστε μια νέα, πλήρως φορτισμένη

Αναβοσβήνον φως Το εργαλείο είναι υπερθερμασμένο και εκτός λειτουργίας: – Περιμένετε, μέχρι να σταματήσει με- τά από λίγο το αναβόσβημα, προτού θέσετε το ηλεκτρικό εργαλείο ξανά σε λειτουργία. Κατά την τοποθέτηση της μπαταρίας(9) και πατώντας τον δια- κόπτη On/Off(10) η ένδειξη της κατάστασης φόρτισης της μπαταρίας δείχνει την κατάσταση φόρτισης της μπαταρίας για 5δευτερόλεπτα. Ένδειξη της κατάστασης φόρτι- σης της μπαταρίας Χωρητικότητα Πράσινη 60–100% Κίτρινη 30–60% Κόκκινη 0–30% Υποδείξεις για τον άριστο χειρισμό της μπαταρίας Προστατεύετε την μπαταρία από υγρασία και νερό. Αποθηκεύετε την μπαταρία μόνο σε μια περιοχή θερμοκρασίας από –20 °C έως 50 °C. Μην αφήνετε για παράδειγμα την μπα- ταρία το καλοκαίρι μέσα στο αυτοκίνητο. Ένας σημαντικά μειωμένος χρόνος λειτουργίας μετά τη φόρτι- ση σημαίνει ότι η μπαταρία εξαντλήθηκε και πρέπει να αντικα-

Προσέξτε στις υποδείξεις απόσυρσης. Συναρμολόγηση u Αφαιρέστε την μπαταρία πριν από κάθε εργασία στο ηλεκτρικό εργαλείο (π.χ. συντήρηση, αλλαγή εξαρτή- ματος κ.λπ.) από το ηλεκτρικό εργαλείο. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη On/Off υπάρχει κίν- δυνος τραυματισμού. Περιβάλλον λειτουργίας και αποθήκευσης Το ηλεκτρικό εργαλείο είναι κατάλληλο μόνο για χρήση σε εσωτερικούς χώρους. 1 609 92A 9SN | (06.08.2024) Bosch Power ToolsΕλληνικά | 111 Για μια άψογη λειτουργία πρέπει η επιτρεπόμενη θερμοκρασία περιβάλλοντος να βρίσκεται μεταξύ 0 °C και +45 °C, με μια επιτρεπόμενη σχετική υγρασία αέρα μεταξύ 20 και 95 % χωρίς την εμφάνιση δρόσου. Διάταξη ανάρτησης (βλέπε εικόνα A) Με τον βραχίονα ανάρτησης (15) μπορείτε να στερεώσετε το ηλεκτρικό εργαλείο σε μια διάταξη ανάρτησης. – Τοποθετήστε τον βραχίονα ανάρτησης (15) στο ηλεκτρικό εργαλείο και αφήστε τον να ασφαλίσει στις σχισμές (16). Ανάλογα με το κέντρο βάρους του ηλεκτρικού εργαλείου μπορείτε να χρησιμοποιήσετε είτε τις μπροστινές ή τις πίσω

u Ελέγχετε τακτικά την κατάσταση του βραχίονα ανάρτη- σης και των άγκιστρων στη διάταξη ανάρτησης. Ρύθμιση του φωτός εργασίας (βλέπε εικόνα B) – Αποσπάστε τον δακτύλιο μαρκαρίσματος (17) με ένα λεπτό ίσιο κατσαβίδι, μια σπάτουλα ή κάτι παρόμοιο. – Σπρώξτε τον παράκυκλο ασφαλείας (18) με ένα μυτοτσί- μπιδο παράκυκλων ασφαλείας προς τα πίσω πάνω στο κέλυ- φος του περιβλήματος. Τα δύο μέρη του κελύφους του στηρίγματος της φωτοδιόδου (LED) (12), που περικλείουν το φως εργασίας (13), μπορούν να τεθούν τώρα σε κάθε επιθυμητή θέση. – Προσέξτε, να μην προξενήσετε ζημιά στο καλώδιο στο φως εργασίας και σπρώξτε το, χωρίς να το τσακίσετε, στον προ- βλεπόμενο γι’ αυτό κενό χώρο (19) στο κέλυφος του περι-

– Περικλείστε το φως εργασίας (13) ξανά με τα δύο μέρη του περιβλήματος του στηρίγματος της φωτοδιόδου (LED) (12). – Πιέστε τον παράκυκλο ασφαλείας (18) και τον δακτύλιο μαρκαρίσματος (17) ξανά πίσω στην αρχική θέση. Συναρμολόγηση της γωνιακής κεφαλής βιδώματος (βλέπεεικόναC) Ισχύει για τους ακόλουθους τύπους: ANGLE EXACT ION 30-300 | 40-220 | 50-210 | 60-120 Σε αυτό το βιομηχανικό γωνιακό κατσαβίδι μπαταρίας πρέπει πρώτα να συναρμολογηθεί μια κατάλληλη γωνιακή κεφαλή βι- δώματος (βλέπε «Τεχνικά στοιχεία», Σελίδα108). – Κρατήστε σταθερά το ηλεκτρικό εργαλείο με το γερμανικό κλειδί(21) στην επιφάνεια εφαρμογής του κλειδιού(5) της φλάντζας γωνιακής κεφαλής. u Μη σφίξετε το ηλεκτρικό εργαλείο ποτέ στα μέρη του περιβλήματος. – Τοποθετήστε τη γωνιακή κεφαλή βιδώματος(3) στην επι- θυμητή θέση στη φλάντζα και βιδώστε σταθερά με το γερ- μανικό κλειδί(20) στην επιφάνεια εφαρμογής του κλειδιού(4) το παξιμάδι ρακόρ. Ταυτόχρονα κοντράρετε με το γερμανικό κλειδί(21) στη φλάντζα γωνιακής κεφαλής. Ρύθμιση της γωνιακής κεφαλής βιδώματος Μπορείτε να ρυθμίσετε τη γωνιακή κεφαλή βιδώματος (3) σε συνολικά οκτώ θέσεις. – Κρατήστε σταθερά το ηλεκτρικό εργαλείο με το γερμανικό κλειδί (21) στην επιφάνεια εφαρμογής του κλειδιού (5) της φλάντζας γωνιακής κεφαλής. u Μη σφίξετε το ηλεκτρικό εργαλείο ποτέ στα μέρη του περιβλήματος. – Λύστε με το γερμανικό κλειδί (20) στην επιφάνεια εφαρμο- γής του κλειδιού (4) το παξιμάδι ρακόρ. Ρυθμίστε τη γωνια- κή κεφαλή βιδώματος (3) κάθε φορά κατά 45° στην επιθυ- μητή θέση και βιδώστε ξανά σταθερά με το γερμανικό κλει- δί (20) στην επιφάνεια εφαρμογής του κλειδιού (4) το πα- ξιμάδι ρακόρ. Ταυτόχρονα κοντράρετε με το γερμανικό κλειδί (21) στη φλάντζα γωνιακής κεφαλής. Ρύθμιση και αφαίρεση της γωνιακής κεφαλής βιδώματος (βλέπε εικόνα D) Ισχύει για τους ακόλουθους τύπους: ANGLE EXACT ION 30-300 | 40-220 | 50-210 | 60-120 Η γωνιακή κεφαλή βιδώματος (3) μαζί με την υποδοχή εξαρτή- ματος (2) μπορεί να ρυθμιστεί συνεχώς κατά 360°. – Λύστε το παξιμάδι ασφαλείας (22), συγκρατώντας το με ένα κατάλληλο εργαλείο στο άνοιγμα του παξιμαδιού ασφα- λείας και περιστρέφοντάς το στην κατεύθυνση του βέλους a (αριστερόστροφο σπείρωμα). – Σταθεροποιήστε τη γωνιακή κεφαλή βιδώματος (3) σε αυτή τη θέση, περιστρέφοντας το παξιμάδι ασφαλείας (22) στην κατεύθυνση του βέλους c ενάντια στη γωνιακή κεφαλή βι- δώματος. Σφίξτε το παξιμάδι ασφαλείας (22) ξανά σταθερά με μια ροπή σύσφιγξης το πολύ 50 Nm. – Γυρίστε τη γωνιακή κεφαλή βιδώματος (3) στην κατεύθυν- ση του βέλους b, μέχρι να επιτευχθεί η επιθυμητή γωνία ερ- γασίας, όμως το πολύ μια φορά κατά 360°. Η γωνιακή κεφαλή βιδώματος (3) μπορεί επίσης να αφαιρεθεί εντελώς, όταν θέλετε να αντικαταστήσετε τον δακτύλιο μαρκα- ρίσματος (17) με έναν δακτύλιο μαρκαρίσματος διαφορετικού χρώματος ή όταν θέλετε να ρυθμίσετε το φως εργασίας. Ρυθμί- στε πρώτα το φως εργασίας στην επιθυμητή θέση (βλέπε «Ρύθ- μιση του φωτός εργασίας (βλέπε εικόνα B)», Σελίδα111), προτού ρυθμίσετε τη γωνιακή κεφαλή βιδώματος. – Λύστε το παξιμάδι ασφαλείας (22), συγκρατώντας το με ένα κατάλληλο εργαλείο στο άνοιγμα του παξιμαδιού ασφα- λείας και περιστρέφοντάς το στην κατεύθυνση του βέλους a (αριστερόστροφο σπείρωμα). Γυρίστε τη γωνιακή κεφαλή βιδώματος (3) στην κατεύθυνση του βέλους b, μέχρι να μπορείτε να την αφαιρέσετε. Ξεβιδώστε το παξιμάδι ασφα- λείας (22) στην κατεύθυνση του βέλους a από το περίβλη- μα του κινητήρα (23). Τώρα μπορείτε να αντικαταστήσετε τον δακτύλιο μαρκαρίσμα- τος ή να ρυθμίσετε το φως εργασίας. – Βιδώστε το παξιμάδι ασφαλείας (22) στην κατεύθυνση του βέλους c στο περίβλημα του κινητήρα (23) και βιδώστε ξα- νά τη γωνιακή κεφαλή βιδώματος αντίθετα στη κατεύθυνση του βέλους b. Bosch Power Tools 1 609 92A 9SN | (06.08.2024)112 | Ελληνικά – Σταθεροποιήστε τη γωνιακή κεφαλή βιδώματος, στρέφο- ντας το παξιμάδι ασφαλείας (22) στην κατεύθυνση του βέλους c. – Σφίξτε το παξιμάδι ασφαλείας (22) ξανά σταθερά με μια ροπή σύσφιγξης περίπου 50Nm. Ρύθμιση του ηλεκτρικού εργαλείου Με τη βοήθεια του λογισμικού BOSCHEXACTConfigurator από την έκδοση5.2 και νεότερη, μπορούν να πραγματοποιη- θούν στο ηλεκτρικό εργαλείο διάφορες ρυθμίσεις (π.χ. αριθ- μός στροφών, βαθμίδες βιδώματος, προστασία επανάληψης). Για να το επιτύχετε πρέπει να συνδέσετε το ηλεκτρικό εργα- λείο στον προσωπικό υπολογιστή μέσω της διασύνδεσης USB. Χρησιμοποιήστε γι’ αυτό ένα καλώδιοUSB: USB2.0τύποςA/Micro-USB2.0τύποςB – Διπλά θωρακισμένο – Μέγ. μήκος 1m Κατά τη διαμόρφωση μέσω της θύρας διεπαφής USB μπορεί να προκύψουν παρεμβολές εκτός του βιομηχανικού περιβάλ-

u Προσέξτε γι’ αυτό όλες τις υποδείξεις ασφαλείας και τις οδηγίες στις οδηγίες λειτουργίας του λογισμικού. Αλλαγή εξαρτήματος στην κεφαλή βιδώματος με εξωτερικό καρέ (βλέπε εικόνα E) Τοποθέτηση του εξαρτήματος – Πιέστε τον πείρο στο καρέ της υποδοχής εξαρτήματος (2), π.χ. με τη βοήθεια ενός μικρού κατσαβιδιού, προς τα μέσα και σπρώξτε το εξάρτημα (1) πάνω στο καρέ. Προσέξτε, να ασφαλίσει ο πείρος στο άνοιγμα του εξαρτήματος. Αφαίρεση του εξαρτήματος – Πιέστε τον πείρο στο άνοιγμα του εξαρτήματος (1) προς τα μέσα και τραβήξτε το εξάρτημα από την υποδοχή εξαρτή- ματος (2). Αλλαγή εξαρτήματος στην κεφαλή βιδώματος με εσωτερικό εξάγωνο (βλέπε εικόνα F) Τοποθέτηση του εξαρτήματος – Τοποθετήστε το εξάρτημα (1) στο εσωτερικό εξάγωνο της υποδοχής εξαρτήματος (2), μέχρι να ασφαλίσει αισθητά. Αφαίρεση του εξαρτήματος – Τραβήξτε το εξάρτημα (1) από την υποδοχή εξαρτήματος (2), στην ανάγκη με τη βοήθεια μιας τσιμπίδας. Αλλαγή εξαρτήματος στην κεφαλή βιδώματος με τσοκ ταχείας αλλαγής (βλέπε εικόνα G) Τοποθέτηση του εξαρτήματος Χρησιμοποιείτε μόνο εξαρτήματα με κατάλληλο άκρο στε- λέχους (εξάγωνο 1/4"). – Τραβήξτε τον δακτύλιο του τσοκ ταχείας αλλαγής (24) προς

– Τοποθετήστε το εξάρτημα (1) στην υποδοχή εξαρτήματος (2) και Αφήστε το τσοκ ταχείας αλλαγής ξανά ελεύθερο. Αφαίρεση του εξαρτήματος – Τραβήξτε τον δακτύλιο του τσοκ ταχείας αλλαγής (24) προς

– Αφαιρέστε το εξάρτημα (1) από την υποδοχή εξαρτήματος (2) και αφήστε το τσοκ ταχείας αλλαγής ξανά ελεύθερο.

Όταν θέλετε να ξεκινήσετε το ηλεκτρικό εργαλείο, πρέπει πρώτα να ρυθμίσετε τη φορά περιστροφής με τον διακόπτη αλ- λαγής φοράς περιστροφής (11): Το ηλεκτρικό εργαλείο ξεκινά μόνο, όταν ο διακόπτης αλλαγής φοράς περιστροφής (11) δε βρίσκεται στη μέση (κλείδωμα ενεργοποίησης). Ρύθμιση της φοράς περιστροφής (βλέπε εικόνα

– Δεξιόστροφη κίνηση: Για το βίδωμα βιδών σπρώξτε τον διακόπτη αλλαγής της φοράς περιστροφής (11) προς τα αριστερά μέχρι τέρμα. – Αριστερόστροφη κίνηση: Για το λύσιμο ή το ξεβίδωμα βι- δών σπρώξτε τον διακόπτη αλλαγής της φοράς περιστροφής (11) προς τα δεξιά μέχρι τέρμα. Ρύθμιση της ροπής στρέψης (βλέπεεικόναI) Η ροπή στρέψης εξαρτάται από την αρχική τάση του ελατηρίου του συμπλέκτη διακοπής. Όταν επιτευχθεί η ρυθμισμένη ροπή στρέψης ο συμπλέκτης διακοπής ενεργοποιείται και τόσο στη δεξιόστροφη όσο και στην αριστερόστροφη κίνηση. Για τη ρύθμιση της εξατομικευμένης ροπής στρέψης χρησιμο- ποιείτε μόνο το συμπαραδιδόμενο εργαλείο ρύθμισης(25). – Σπρώξτε τον σύρτη(6) στο ηλεκτρικό εργαλείο εντελώς πί-

Ισχύει για τους ακόλουθους τύπους: ANGLE EXACT ION 30-300 | 40-220 | 50-210 | 60-120 – Τοποθετήστε ένα κλειδί εσωτερικού εξαγώνου(26) στο εξάρτημα(25) και γυρίστε το αργά. – Μόλις στο άνοιγμα του περιβλήματος εμφανιστεί μια μικρή προεξοχή (δίσκος ρύθμισης(27)) στον συμπλέκτη, τοποθε- τήστε το εργαλείο ρύθμισης(25) σε αυτή την προεξοχή και γυρίστε το. Ισχύει για τους ακόλουθους τύπους: ANGLE EXACT ION 30-300 | 40-220 | 50-210 | 60-120 – Γυρίστε με ένα γερμανικό κλειδί αργά την υποδοχή εξαρτήματος(2). – Μόλις στο άνοιγμα του περιβλήματος εμφανιστεί μια μικρή προεξοχή (δίσκος ρύθμισης(27)) στον συμπλέκτη, τοποθε- τήστε το εργαλείο ρύθμισης(25) σε αυτή την προεξοχή και γυρίστε το. Η περιστροφή προς τη φορά των δεικτών του ρολογιού αυ- ξάνει τη ροπή στρέψης, η περιστροφή αντίθετα στη φορά των δεικτών του ρολογιού μειώνει τη ροπή στρέψης. – Αφαιρέστε το εργαλείο ρύθμισης(25). Σπρώξτε τον σύρτη(6) ξανά προς τα εμπρός, για να προστατεύσετε τον συμπλέκτη από τη ρύπανση. 1 609 92A 9SN | (06.08.2024) Bosch Power ToolsΕλληνικά | 113 Υπόδειξη: Η απαραίτητη ρύθμιση της ροπής στρέψης εξαρ- τάται από το είδος της κοχλιοσύνδεσης και μπορεί να εξακρι- βωθεί καλύτερα με δοκιμή στην πράξη. Ελέγξτε το δοκιμαστι- κό βίδωμα με ένα δυναμόμετρο. u Η ροπή στρέψης πρέπει να ρυθμίζεται μόνο μέσα στην αναφερόμενη περιοχή ισχύος, επειδή διαφορετικά δεν ενεργοποιείται ο συμπλέκτης διακοπής. u Ελέγχετε τη ροπή στρέψης τακτικά στην κοχλιοσύνδε- ση και ρυθμίστε ενδεχομένως τον συμπλέκτη απενερ- γοποίησης εκ νέου. Μαρκάρισμα της ρύθμισης της ροπής στρέψης (βλέπεεικόναK) Χρησιμοποιείτε το ηλεκτρικό εργαλείο πάντοτε με έναν δακτύ- λιο μαρκαρίσματος για να είστε σίγουροι, ότι το περίβλημα προστατεύεται από σκόνη και ρύπανση. Ισχύει για τους ακόλουθους τύπους:

ANGLEEXACTION30-300|40-220|50-210|60-120

Σε αυτό το βιομηχανικό γωνιακό κατσαβίδι μπαταρίας πρέπει πρώτα να αφαιρεθεί η γωνιακή κεφαλή βιδώματος, (βλέπε «Ρύθμιση και αφαίρεση της γωνιακής κεφαλής βιδώματος (βλέπε εικόνα D)», Σελίδα111). Τώρα μπορείτε να μαρκάρε- τε τη ροπή στρέψης, όπως περιγράφεται στη συνέχεια. Ισχύει για τους ακόλουθους τύπους:

ANGLEEXACTION8-1100|3-500|15-500

Για τον χαρακτηρισμό των ξεχωριστών ρυθμισμένων ροπών στρέψης μπορείτε να αντικαταστήσετε τον δακτύλιο μαρκαρίσματος(17) με έναν δακτύλιο μαρκαρίσματος διαφο- ρετικού χρώματος. – Αποσπάστε τον δακτύλιο μαρκαρίσματος(17) με μια λεπτή λάμα κατσαβιδιού, μια σπάτουλα ή κάτι παρόμοιο. Ενεργοποίηση/απενεργοποίηση Τα κατσαβίδια έχουν έναν εξαρτημένο από τη ροπή στρέψης συμπλέκτη διακοπής, ο οποίος μπορεί να ρυθμιστεί στην αναφερόμενη περιο- χή. Αυτός ο συμπλέκτης ενεργοποιείται, όταν επιτευχθεί η ρυθμισμένη ροπή στρέψης. – Για την ενεργοποίηση του ηλεκτρικού εργαλείου πατήστε τον διακόπτη On/Off(10). – Το ηλεκτρικό εργαλείο απενεργοποιείται αυτόματα, μόλις επιτευχθεί η ρυθμισμένη ροπή στρέψης. u Σε περίπτωση πρόωρης ελευθέρωσης του διακόπτη On/Off(10) δεν επιτυγχάνεται η προρρυθμισμένη ρο- πή στρέψης. u Ελέγχετε τη ροπή στρέψης τακτικά στην κοχλιοσύνδε- ση και ρυθμίστε ενδεχομένως τον συμπλέκτη απενερ- γοποίησης εκ νέου. Ενεργοποίηση του φωτός εργασίας Το φως εργασίας (13) καθιστά δυνατό τον φωτισμό του σημεί- ου βιδώματος σε περίπτωση δυσμενών συνθηκών φωτισμού. Ενεργοποιείτε το φως εργασίας (13) πατώντας ελαφρά τον διακόπτη On/Off (10). Όταν πατήσετε τον διακόπτη On/Off πιο δυνατά, τότε ενεργοποιείται το ηλεκτρικό εργαλείο και το φως εργασίας παραμένει αναμμένο. u Μην κοιτάζετε απευθείας στο φως εργασίας, γιατί μπο- ρεί να σας τυφλώσει. Υποδείξεις εργασίας u Τοποθετείτε το ηλεκτρικό εργαλείο μόνο απενεργοποι- ημένο πάνω στο παξιμάδι/στη βίδα. Τα περιστρεφόμενα εξαρτήματα μπορεί να γλιστρήσουν. Ένδειξη βιδώματος (πράσινη/κόκκινη φωτοδίοδος (LED)) Όταν επιτευχθεί η προρρυθμισμένη ροπή στρέψης ενεργο- ποιείται ο συμπλέκτης διακοπής. Η ένδειξη φωτοδιόδου (LED) (7) ανάβει πράσινη. Όταν η προρρυθμισμένη ροπή στρέψης δεν επιτευχθεί, ανάβει η ένδειξη φωτοδιόδου (LED) (7) κόκκινη και ηχεί ένα ηχητικό σήμα. Το βίδωμα πρέπει να επαναληφθεί. Προστασία από επανάληψη Όταν κατά το βίδωμα ενεργοποιηθεί ο συμπλέκτης διακοπής, τότε ο κινητήρας διακόπτει τη λειτουργία του. Μια επανεργο- ποίηση είναι δυνατή μόνο μετά από μια διακοπή 0,7 δευτερο- λέπτων. Έτσι εμποδίζεται το αθέλητο ξανασφίξιμο των ήδη σφιγμένων κοχλιοσυνδέσεων. Συντήρηση και σέρβις Συντήρηση και καθαρισμός u Αφαιρέστε την μπαταρία πριν από κάθε εργασία στο ηλεκτρικό εργαλείο (π.χ. συντήρηση, αλλαγή εξαρτή- ματος κ.λπ.) από το ηλεκτρικό εργαλείο. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη On/Off υπάρχει κίν- δυνος τραυματισμού. u Διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερι- σμού πάντοτε σε καθαρή κατάσταση για να μπορείτε να εργάζεσθε καλά και με ασφάλεια. Λίπανση του ηλεκτρικού εργαλείου Λιπαντικό υλικό: Ειδικό γράσο μηχανισμών μετάδοσης της κίνη- σης (225 ml) Κωδικός αριθμός 3 605 430 009 Molykotefett Λάδι κινητήρα SAE 10/SAE 20 – Καθαρίστε τον μηχανισμό μετάδοσης της κίνησης μετά από τις πρώτες 150 ώρες λειτουργίας μ’ έναν ήπιο διαλύτη. Τη- ρήστε τις σχετικές με τη χρήση και την απόσυρση του διαλύ- τη υποδείξεις του κατασκευαστή. Στη συνέχεια γρασάρετε τον μηχανισμό μετάδοσης της κίνησης με το ειδικό για μη- χανισμούς μετάδοσης της κίνησης γράσο της Bosch. Επανα- λάβετε την παραπάνω διαδικασία καθαρισμού μετά από 300 ώρες λειτουργίας από τον πρώτο καθαρισμό. – Λαδώστε τα κινούμενη μέρη του συμπλέκτη απενεργοποίη- σης μετά από 100.000 βιδώματα με μερικές σταγόνες λα- διού κινητήρα SAE 10/SAE 20. Γρασάρετε τα ολισθαίνο- ντα και κυλιόμενα μέρη με Molykotefett. Ελέγξτε με αυτή την ευκαιρία τον συμπλέκτη για τυχόν φθορά, για να βε- βαιωθείτε, ότι δεν έχει επηρεαστεί η ικανότητα επανάλη- Bosch Power Tools 1 609 92A 9SN | (06.08.2024)114 | Türkçe ψης και η ακρίβεια. Στη συνέχεια η ροπή στρέψης του συ- μπλέκτη πρέπει να ρυθμιστεί εκ νέου. u Αναθέστε την εκτέλεση των εργασιών συντήρησης και επισκευής μόνο σε ειδικευμένο τεχνικό προσωπικό. Έτσι εξασφαλίζεται η διατήρηση της ασφάλειας του ηλε- κτρικού εργαλείου. Ένα εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών Bosch εκτελεί αυτές τις εργασίες γρήγορα και αξιόπιστα. u Αποσύρετε τα υλικά λίπανσης και καθαρισμού με τρόπο φιλικό προς το περιβάλλον. Προσέξτε τις νομικές δια-

u Ελέγχετε το αργότερο κάθε 100.000 βιδώματα ολόκληρο το ηλεκτρικό εργαλείο για τυχόν ζημιές και φθορά και ελέγχετε όλες τις λειτουργίες. Ρυθμίστε στη συνέχεια τη ροπή στρέψης του συμπλέκτη εκ νέου. Εξυπηρέτηση πελατών και συμβουλές εφαρμογής To σέρβις πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Λεπτομερή σχέδια και πληροφορίες για τα ανταλλακτικά θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch‑pt.com Η ομάδα των συμβούλων χρήσης της Bosch απαντά ευχαρί- στως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά

Σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών ανα- φέρετε οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.

Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Τηλ.: 210 5701258 Φαξ: 210 5701283 Email: pt@gr.bosch.com www.bosch.com www.bosch-pt.gr Περαιτέρω διευθύνσεις σέρβις θα βρείτε εδώ: www.bosch-pt.com/serviceaddresses

Οι συνιστώμενες μπαταρίες ιόντων λιθίου υπόκεινται στις απαι- τήσεις της νομοθεσίας για τα επικίνδυνα προϊόντα. Οι μπαταρί- ες μπορούν να μεταφερθούν οδικώς από το χρήστη χωρίς άλ- λους όρους. Σε περίπτωση αποστολής από τρίτους (π.χ.: αεροπορικώς ή με εταιρεία μεταφορών), πρέπει να ληφθούν υπόψη οι ειδικές απαιτήσεις σχετικά με τη συσκευασία και τη σήμανση. Κατά την προετοιμασία του υπό αποστολή τεμαχίου πρέπει να ζητη- θεί οπωσδήποτε και η συμβουλή ενός ειδικού για επικίνδυνα

Να αποστέλλετε τις επαναφορτιζόμενες μπαταρίες μόνο όταν το περίβλημα είναι άθικτο. Να κολλάτε τις γυμνές επαφές με κολλητική ταινία και να συσκευάζετε την μπαταρία κατά τέτοιο τρόπο, ώστε αυτή να μην κουνιέται μέσα στη συσκευασία. Προσέξτε παρακαλώ επίσης ενδεχομένως περαιτέρω εθνικούς κανονισμούς.

Δήλωση πιστότητας ΕΕ Δηλώνουμε με αποκλειστική μας ευθύνη, ότι τα αναφερόμενα προϊόντα αντιστοιχούν σε όλες τις σχετικές διατάξεις των πιο κάτω αναφερόμενων Βιομηχανικό

Αριθμός ευρετηρίου Bosch Power Tools 1 609 92A 9SN | (06.08.2024)II

οδηγιών και κανονισμών και ταυτίζονται με τα ακόλουθα πρότυπα. Τεχνικά έγγραφα στη: *
