使用説明書 EXACT 12V2670 Professional BOSCH

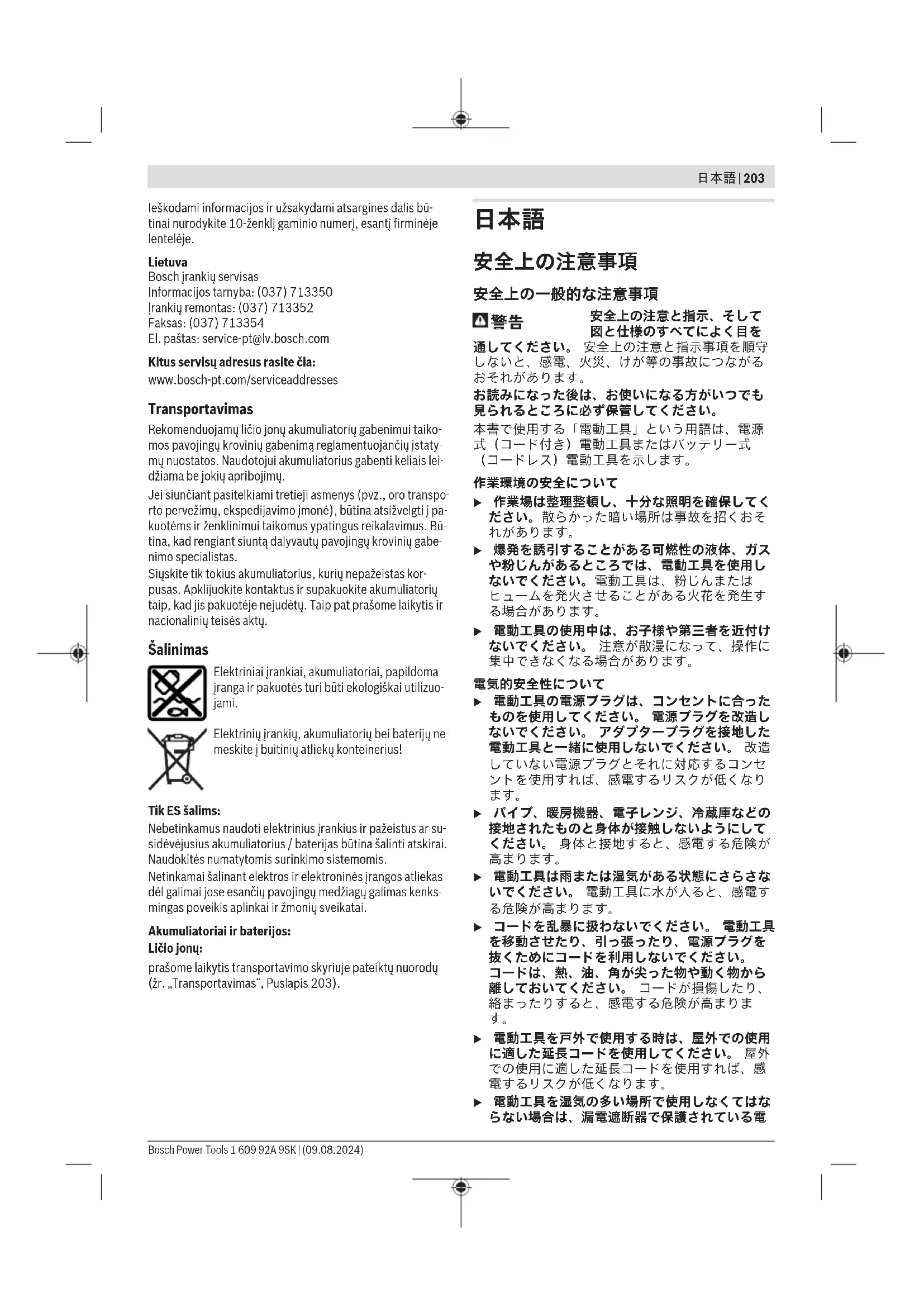

安全上の注意と指示、そして 図と仕様のすべてによく目を 通してください。 安全上の注意と指示事項を順守 しないと、感電、火災、けが等の事故につながる

お読みになった後は、お使いになる方がいつでも 見られるところに必ず保管してください。 本書で使用する「電動工具」という用語は、電源 式（コード付き）電動工具またはバッテリー式 （コードレス）電動工具を示します。 作業環境の安全について u 作業場は整理整頓し、十分な照明を確保してく ださい。散らかった暗い場所は事故を招くおそ

u 爆発を誘引することがある可燃性の液体、ガス や粉じんがあるところでは、電動工具を使用し ないでください。電動工具は、粉じんまたは ヒュームを発火させることがある火花を発生す

u 電動工具の使用中は、お子様や第三者を近付け ないでください。 注意が散漫になって、操作に 集中できなくなる場合があります。

u 電動工具の電源プラグは、コンセントに合った ものを使用してください。 電源プラグを改造し ないでください。 アダプタープラグを接地した 電動工具と一緒に使用しないでください。 改造 していない電源プラグとそれに対応するコンセ ントを使用すれば、感電するリスクが低くなり

u パイプ、暖房機器、電子レンジ、冷蔵庫などの 接地されたものと身体が接触しないようにして ください。 身体と接地すると、感電する危険が

u 電動工具は雨または湿気がある状態にさらさな いでください。 電動工具に水が入ると、感電す

u コードを乱暴に扱わないでください。 電動工具 を移動させたり、引っ張ったり、電源プラグを 抜くためにコードを利用しないでください。 コードは、熱、油、角が尖った物や動く物から 離しておいてください。 コードが損傷したり、 絡まったりすると、感電する危険が高まりま

u 電動工具を戸外で使用する時は、屋外での使用 に適した延長コードを使用してください。 屋外 での使用に適した延長コードを使用すれば、感 電するリスクが低くなります。 u 電動工具を湿気の多い場所で使用しなくてはな らない場合は、漏電遮断器で保護されている電 Bosch Power Tools 1 609 92A 9SK | (09.08.2024)204 | 日本語 源を使用してください。 漏電遮断器を使用すれ ば、感電するリスクが低くなります。

u 電動工具を使用する時は、油断をせず、いま自 分が何をしているかに注意し、常識を働かせて ください。 疲れていたり、アルコールや医薬品 を飲んでいる時は、電動工具を使用しないでく ださい。電動工具を使用している間の一瞬の不 注意で、深刻な人的傷害をもたらす場合があり

u 安全保護具を使用してください。 常時、保護メ ガネを装着してください。 適切な状態で防じん マスク、滑り防止安全靴、ヘルメット、耳栓な どの安全保護具を使用すれば、けがをするリス

u 電動工具が意図せず始動しないようにしてくだ さい。 電源プラグを差し込む前に、スイッチが オフの位置にあることを確認してください。 ス イッチに指をかけて電動工具を運んだり、ス イッチがオンになった電動工具の電源プラグを 差し込むと、事故につながるおそれがありま

u 電動工具の電源を入れる前に、調整キーやレン チを外してください。 電動工具の回転部分に キーやレンチを付けたままにしておくと、けが につながるおそれがあります。 u 無理な姿勢で作業しないでください。 常に適切 な足場とバランスを維持してください。 これに より、予期しない状況でも電動工具をより適切 に操作できるようになります。 u きちんとした服装で作業してください。 だぶだ ぶの衣類や装飾品は身に付けないでください。 髪や服を回転部に近付けないでください。だぶ だぶの服、装飾品や長髪は、回転部に巻き込ま

u 集じん装置を接続できる機種の場合は、適切に 接続・使用されていることを確認してくださ い。 これらの装置を使用することにより、粉じ ん関連の危険を低減することができます。 u 電動工具の扱いに慣れたことで満足し、電動工 具の安全規則を無視しないでください。不注意 な行動が、一瞬のうちに深刻な人的傷害につな

電動工具の使用とお手入れについて u 電動工具を無理に使用しないでください。 用途 に合った正しい電動工具を使用してください。 正しい電動工具を使用すれば、より適切・安全 に作業できるようになります。 u スイッチで始動／停止を操作できない場合、そ の電動工具は使用しないでください。 スイッチ で制御できない電動工具は危険ですので、修理

u 取り外すことができる場合は、調整を行う前、 付属品を交換する前、または電動工具を保管す る前に、電源プラグをコンセントから抜くか、 または電動工具からバッテリーを外してくださ い。 このような予防的安全対策を講じれば、電 動工具を誤って始動させるリスクが低くなりま

u 使用しない電動工具は、お子様の手の届かない ところに保管し、電動工具に不慣れな方や取扱 説明書の注意事項に目を通していない方には電 動工具を使用させないでください。 電動工具を 扱い慣れていない方に渡すと危険です。 u 電動工具と付属品の保守を行ってください。 電 動工具の動作に影響するおそれがある可動部の 心ズレや結合、部品の破損やその他の状態を点 検してください。 異常がある場合は、使用する 前に電動工具の修理を行ってください。電動工 具の保守が不十分であることが、多くの事故の

u 先端工具は、鋭利かつ清潔に保ってください。 先端工具を適切に手入れして鋭利にしておけ ば、作業をスムーズに進めることができ、操作

u 電動工具、付属品、先端工具などは、作業条件 と実施する作業を考慮し、取扱説明書に従って 使用してください。 意図された作業と異なる作 業に電動工具を使用すると、危険につながるお

u 握り部は、常に乾かして清潔な状態を保ち、油 やグリースが付着しないようにしてください。 ハンドルや握り部が滑りやすくなっていると、 予期しない状況で電動工具を安全に操作・制御

バッテリー式電動工具の使用とお手入れについて u メーカーによって指定されている充電器でのみ 充電を行ってください。 特定のバッテリーに適 した充電器を他のバッテリーの充電に使用した 場合、火災につながるおそれがあります。 u 指定のバッテリーを装着した電動工具を使用し てください。 指定以外のバッテリーを使用する と、けがや火災につながるおそれがあります。 u 取り外したバッテリーの端子がショートしない よう、クリップ、コイン、釘、ねじなどの金属 と触れないようにしてください。 バッテリーの 端子がショートすると、火災につながるおそれ

u 過酷な条件下で使用すると、バッテリーが漏液 する場合があります。その液には決して手を触 れないでください。 触れてしまった場合は、す ぐに水で洗い落としてください。 液が目に入っ た時は、こすらずにすぐ水道水などのきれいな 水で十分に洗ってから、直ちに医師の治療を受 けてください。液が皮膚に付着したまま放置す ると、皮膚のかぶれややけどにつながるおそれ

u 損傷した、または改造したバッテリーや電動工 具を使用しないでください。 損傷／改造した バッテリーを使用すると、予期しない動作を招 き、火災、爆発やけがにつながるおそれがあり

u バッテリーや電動工具を火に近付けたり、高温 にさらさないでください。火に近付けたり、 1 609 92A 9SK | (09.08.2024) Bosch Power Tools日本語 | 205 130°C以上の温度にさらすと、爆発するおそれ

u 充電作業はすべて取扱説明書の指示に従って 行ってください。取扱説明書に記載されている 温度範囲外でバッテリーや電動工具を充電しな いでください。不適切に充電したり、指定され た範囲外の温度で充電すると、バッテリーが損 傷し、火災につながるリスクが高くなります。

u 修理の必要がある場合は、必ずお買い求めの販 売店、または電動工具サービスセンターにお申 しつけください。専門知識を備えた担当スタッ フが純正交換部品を使用して作業を行います。 u 損傷したバッテリーを修理しないでください。 バッテリーの修理は、必ずお買い求めの販売 店、または電動工具サービスセンターにお申し

ドライバー ドリルに関する安全上の注意事

u 見えない箇所にある配線に接触するおそれのあ る場所で作業する場合には、絶縁されているグ リップ面で電動工具を保持してください。 電気 が流れている配線を切断してしまうと、電動工 具の露出した金属部分に電気が流れ、作業者が 感電するおそれがあります。 u 見えない箇所にあるライフラインを探査できる 適切な探査機を使用するか、または地域の水 道・電気・ガス会社にご相談ください。電線と 接触すると、火災や感電につながるおそれがあ ります。ガス管が損傷していると、爆発するお それがあります。また、水道管から水漏れがあ ると、物的損傷につながるおそれがあります。 u 電動工具をしっかり支えてください。ネジを締 めたり緩めたりする際、瞬間的に大きな反動が 生じる場合があります。 u ワークを固定してください。クランピング取付 け具や万力で固定したワークは、手で保持する よりも確実に位置を保つことができます。 u 電動工具の動きが完全に止まってから、電動工 具を片付けてください。先端工具が引っかか り、電動工具を制御できなくなるおそれがあり

u バッテリーが損傷していたり、バッテリーを不 適切に使用すると、煙が発生する可能性があり ます。さらにバッテリーが発火したり、爆発し たりするおそれがあります。その場合には新鮮 な空気を取り入れ、不快感がある場合には医師 の診断を受けてください。煙が気道を刺激する

u バッテリーを改造したり分解しないでくださ い。ショートにつながるおそれがあります。 u 釘やドライバーなどの先の尖った物体により、 または外的な力を加えるとバッテリーが損傷す ることがあります。これによって内部ショート が生じたり、バッテリーが燃焼・発煙・爆発・ 過熱するおそれがあります。 u バッテリーはボッシュの製品でのみ使用してく ださい。 組み合わせてご使用になる場合に限 り、バッテリーは危険な過負荷から保護されま

長時間当たる直射日光、火、汚れ、水 や湿度から保護し、バッテリーを熱か ら守ってください。爆発やショートに つながるおそれがあります。 u 先端工具が動かなくなってしまった時は、すぐ に電動工具をオフにしてください。キックバッ クの反動で生じる力に備えられるようにしてく ださい。電動工具に過負荷がかかったり、加工 する材料で目詰まりが生じると、先端工具が動 かなくなることがあります。

紙やすりがけ、鋸引き、研磨/ 研削、穴あけ、および同様の 活動で発生する塵埃は、発癌性、生殖異常、また は遺伝への影響をもたらすことがあります。この 塵埃に含まれる物質のうちのいくつかは、 鉛含有塗料/ニス中の鉛、屋根瓦やセメントの中 の、その他の左官作業中に出る結晶性のシリカ、 化学処理済木材中の砒素およびクロム酸塩があり ます。発病のリスクは、それらの物質にさらされ る頻度に左右されます。危険を低下させるため に、必ず適切な保護装備を着用し、十分に換気さ れた空間で作業してください（例えば、微小な粉 じんもろ過できる特殊構造の呼気保護装置を使

u 誤ってスイッチがオンになることを防止してく ださい。バッテリーをセットする前にオン／オ フスイッチがオフ位置に来ていることを確認し てください。 指をオン／オフスイッチにかけて 電動工具を運んだり、電動工具をオンにしたま まバッテリーをセットすると事故の原因になる

u 必ず正常な、磨耗していない先端工具をご使用 ください。 壊れた先端工具は折れたり、怪我や 物損の原因になることがあります。 u 先端工具を装着する際、先端工具差込部に堅く まっていることを確認してください。工具が ツールホルダーに堅くはまっていないと、緩ん でしまったり、制御不能になるおそれがありま

u 長尺のネジ/ボルトをねじ込むときは注意してく ださい。ネジ/ボルトのタイプや使用する先端工 具によっては滑り落ちる危険が生じます。 長尺 のネジ/ボルトは制御できなくなることがよくあ り、ねじ込む際に滑り落ちたり、怪我をする危

u 電動工具のスイッチをオンにする前に回転方向 の設定にご注意ください。 例えばネジ/ボルト を緩めようとしているにもかかわらず、回転方 向がそれをねじ込むようになっていると、電動 工具が制御不能の動きをするようになることが

u 本製品を電気ドリルとして使用しないでくださ い。カットアウトクラッチを備えた電動工具 Bosch Power Tools 1 609 92A 9SK | (09.08.2024)206 | 日本語 は、穴あけには不向きです。自動的かつ警告な くクラッチが切れることがあります。

安全上の注意事項と指示にすべて目を 通してください。安全上の注意事項と 指示を守らないと、感電、火災または/ および重傷を招くことがありますので

取扱説明書の冒頭に記載されている図を参照して

電動工具は、所定範囲の寸法および性能を持つネ ジ/ボルト、ナット、およびその他のネジ締付け具 のねじ込みおよび取外しのためのものです。 この電動工具を電気ドリルとして使用するのは不

以下の番号はイラストページの電動工具の構成図

(1) クラッチ用カバー (2) カバーの固定用ネジ (3) ネジ締め用LEDランプ（赤／緑） (4) バッテリーステータス用LEDランプ（黄／

(5) 正転・逆転切り替えスイッチ (6) バッテリー取り外しボタン

(8) オン／オフスイッチ (9) クイックチェンジチャック (10) 先端工具差込部 (11) 先端工具

(13) 設定ディスク (14) グリップ（絶縁グリップ面） a) このアクセサリーは標準付属品には含まれません。

産業用コードレスドライバー EXACT 12V-6-670 12V-4-1100 12V-2-670

V= 12 12 12 無負荷回転数 n

134～670 220～1100 134～670 最大回転数（パワーブースト） A)B) min

ハード/ソフトジョイントの最大ト ルク（ISO5393に準拠）

Nm 1.5～6.0 1.0～4.0 0.5～2.0

IP20 IP20 IP20 バッテリー（標準付属品には含まれ

リチウムイオン リチウムイオン リチウムイオン

°C 0～+35 0～+35 0～+35 使用可能温度範囲（稼働時

GBA 10.8V... GBA 10.8V... GBA 10.8V... フルパフォーマンスを発揮できる推

GAL 12... GAX 18... GAL 12... GAX 18... GAL 12... GAX 18... A) バッテリーGBA 12V 6.0Ahを装着した状態で20～25°Cで測定 B) 回転数が50%を下回ると出力が制限されます C) 使用するバッテリーに応じて異なる D) 0°C以下の温度時には出力が制限されます 数値は製品によって異なる場合があり、用途や環境条件によって変化します。詳細については www.bosch-professional.com/wacでご確認ください。

回転数（特に50%未満）に下げると、最大トルク も低下することがあります。また、パワーブース ト時に回転数を上げると、精度とスイッチオフ動 作に影響を及ぶ可能性があります。これによりク ラッチが切れるおそれがあります。 工具の能力テストは通常、VDI 2647に準拠して 600rpmで実施しています。 回転数やトルクの変更は、精度に影響を及ぼす可

そのため、工具の能力をそれぞれの設定で確認す

Boschは、バッテリーを付属していないコードレ ス工具（本体のみ）も販売しています。バッテ リーが電動工具の標準付属品に含まれているかど うかは、パッケージで確認することができます。

u テクニカルデータに記載されている充電器のみ をご使用ください。これらの充電器は、本機に 使用されているリチウムイオンバッテリーに対

注意事項：国際輸送の規格に従い、リチウムイオ ンバッテリーは仮充電した状態で納入されます。 バッテリーの出力をフルで引き出せるよう、初回 のご使用前にバッテリーを満充電してください。

充電したバッテリーをバッテリーホルダーにしっ かりはまるまで押し込んでください。

バッテリーを取り外すには、バッテリー取り外し ボタンを押しながらバッテリーを引き出します。 その際、無理な力を加えないでください。 バッテリー充電レベルインジケーター（黄 色のLED）

新たなネジ締めには容量が不足して いるか、または電動工具に過大な負

– バッテリーを取り外し、フル充電 したバッテリーをセットします。 点滅光 電動工具が加熱しており、運転を停

– このランプ点滅が自動的に消える まで、電動工具のご使用はお避け ください。点滅は短時間で消えま

バッテリー(7) を差し込み、オン／オフスイッ チ(8) を押すと、充電レベルインジケーター(4) にバッテリー残量が5秒間表示されます。

緑 60～100% 黄 30～60% 赤 0～30% バッテリーを最適に取り扱うために バッテリーを湿気や水から保護してください。 –20°C...50°Cの温度範囲内でバッテリーを保管 してください。例えば夏季にバッテリーを車両に 置いたままにしないでください。 正しく充電しても使用能力が著しく低下するよう になった場合は、バッテリーの寿命が尽きたと考 えられます。新しいバッテリーと交換してくださ

その際、廃棄に関する注意事項を必ず守ってくだ

u 本電動工具で作業（メンテナンス、工具の交換 など）を行う前に、電動工具からバッテリーを 取り外してください。不用意にオン／オフス イッチを操作すると、けがにつながるおそれが

電動工具は、屋内での使用を想定しています。 正常に作動させるために、0°C～+45°Cの許容周 囲温度と20～90%の許容相対湿度を必ず保ってく

BOSCHEXACTConfigurator （Version 5.2以 降）を使用すると、電動工具で様々な設定（例： 回転数、ネジ締めステップ、繰返し防止）を行う ことができます。そのためには電動工具をUSBイ ンターフェース経由でPCと接続しなければなりま せん。その際、以下のUSBケーブルを使用してく

USB2.0タイプA / -USB2.0タイプB

– 最大長さ：1m USBインターフェース経由で設定する場合、産業 環境の外では電波干渉が生じるおそれがありま

u そのため、すべての安全上の注意事項とソフト ウェアの取扱説明書の指示に留意してくださ

工具交換（図Aを参照） u 先端工具を装着する際、先端工具差込部に堅く まっていることを確認してください。工具が ツールホルダーに堅くはまっていないと、緩ん でしまったり、制御不能になるおそれがありま

必ず適切なシャンク（1/4"ソケット）を備えた先 端工具を使用してください。 – クイックチェンジチャック(9)のスリーブを前方

– 先端工具(11)をツールホルダー(10)に差し込 み、クイックチェンジチャックを再び緩めま

– クイックチェンジチャック(9)のスリーブを前方

– 先端工具(11)をツールホルダー(10)に差し込 み、クイックチェンジチャックを再び緩めま

電動工具をスタートさせたい場合、まずは正転・ 逆転切り替えスイッチ(5)によって回転方向を設定

電動工具は、正転・逆転切り替えスイッチ(5)がセ ンターに位置していない（オン切替えロック）場 合にのみスタートします。 回転方向の設定（図 B を参照） – 正転：ネジやボルトを締める場合は、正転・逆 転切り替えスイッチ (5) を左側に完全に押し込

– 逆転：ネジやボルトを緩める場合は、正転・逆 転切り替えスイッチ (5) を右側に完全に押し込

トルクの設定（図Cを参照） トルクは、カットアウトクラッチのスプリングの プレテンションに左右されます。カットアウトク ラッチは、正/逆回転において、設定されたトルク に達すると作動します。 個別のトルクを設定するには、必ず同梱の設定 ツール(12)を使用してください。 – 2つの開口部が覆われるまで、クラッチ用カ バー(1)を回します。 – 設定ツール(12)をクラッチの小さな湾曲部（設 定ディスク(13)）に差し込み、設定ツー ル(12)を回します。 時計方向に回すとトルクが高くなり、時計逆方向 に回すとトルクが低くなります。 – 設定ツール(12)を取り出します。クラッチが汚 れないよう、開口部が塞がれるまでクラッチ用 カバー(1)を回します。 注意事項：必要な設定はネジ継手のタイプによっ て異なるため、実際の状況に合わせて調整してく ださい。トルクレンチを使用して試しの締付けを

u トルクセッティングは規定範囲内でのみおこ なってください。規定外のトルクを設定する と、カットアウトクラッチが機能しなくなりま

u ネジ接続部のトルクを定期的に確認し、必要に 応じてカットアウトクラッチを再調整してくだ

ドライバーには、トルクに応じたカッ トアウトクラッチがあり、それは記載 された範囲で設定可能です。カットア ウトクラッチは、設定したトルクに達 した時点で作動します。 – 本機をオンにするには、オン／オフスイッチ(8)

– 電動工具は、設定されたトルクに達すると直ち に自動的にオフに切り替わります。 1 609 92A 9SK | (09.08.2024) Bosch Power Tools日本語 | 209 u オン／オフスイッチ(8)の作動が早すぎると、予 め設定されたトルクには達しません。 u ネジ接続部のトルクを定期的に確認し、必要に 応じてカットアウトクラッチを再調整してくだ

バッテリーの温度に応じた過負荷保護 本機に過負荷がかかると、最適な動作温度範囲に 戻るまで本機がオフになります。オン／オフス イッチ(8)から指を放し、作業を続けるために本機 の電源を再度入れてください。 回転数が50%を下回ると、最適な効率で動作でき ません。これにより、温度過負荷保護機能が早め に作動する場合があります。この設定に問題があ る場合は、出力速度を50%以上に設定するか、ま たは使用する最大トルクを抑えてください。

u 必ず本機を停止させてからネジやボルトに当て てください。回転する先端工具が抜けてしまう

ネジ締め表示（緑色/赤色LED） 予め設定されたトルクに達するとカットアウトク ラッチが作動します。LED表示(3)が緑色で点灯し

予め設定されたトルクに達しないとLED表示(3)は 赤色で光り、音響信号が発せられます。ネジ締め をもう一回行う必要があります。

ネジ締めの際にカットアウトクラッチが作動する とモーターのスイッチがオフになります。0.7秒待 てば再度オンに切り替えることができます。既に 堅くネジ締めしたものをそれによって誤って締め 足すことは避けてください。

u 本電動工具で作業（メンテナンス、工具の交換 など）を行う前に、電動工具からバッテリーを 取り外してください。不用意にオン／オフス イッチを操作すると、けがにつながるおそれが

u 安全・正常に機能するよう、本機と通風穴を清

u ネジ締めを遅くとも10万回行うごとに電動工具 全体に損傷や摩耗がないか点検し、すべての機 能をチェックしてください。その後、クラッチ のトルクを設定し直してください。 カスタマーサービス＆使い方のご相談 お買い求めの販売店またはボッシュ電動工具サー ビスセンターは、製品や付属品に関するご質問を

お問い合わせまたは交換パーツの注文の際には、 必ず本製品の銘板に基づき10桁の部品番号をお知

お客様のご使用状況によって、修理費用を申し受 ける場合があります。あらかじめご了承くださ

携帯電話からお掛けのお客様は、TEL. 03-5485-6161 をご利用ください。コールセンターフリーコール のご利用はできませんのでご了承ください。 ボッシュ株式会社　電動工具事業部　 〒224-003 神奈川県横浜市都筑区中川中央1-9-32 コールセンターフリーダイヤル 0120-345-762 （土・日・祝日を除く、午前 9:00 ～午後 5:30） ホームページ: http://www.bosch.co.jp ボッシュ電動工具サービスセンター 〒355-0813 埼玉県比企郡滑川町月輪1464番地4

ボッシュ電動工具サービスセンター西日本 〒811-0104 福岡県糟屋郡新宮町的野741-1

その他のカスタマーサービス対応窓口はこちら： www.bosch-pt.com/serviceaddresses

推奨のリチウムイオン電池は危険物規制規則の条 項に準拠しています。ユーザーが電池を路上輸送 することについて制約が課されることはありませ

一方、第三者（航空輸送会社や運送会社など）が 発送を行う場合には、包装とラベルに関する特別 な条項に特に注意する必要があります。発送する 品物の準備については危険物の取扱を熟知した専 門の担当者の指導を必ず求めてください。 外装が損傷していない場合にのみ、電池を発送し てください。開接点は必ず覆い、電池をしっかり 梱包し、包装の中で動かないようにしてくださ い。また、その他の地域の規定にも注意してくだ

本機、バッテリー、付属品と梱包材 は、環境に適合した方法でリサイクル

本機とバッテリー/電池を一般の家庭用 ごみとして廃棄しないでください！

リチウムイオンバッテリー： 運搬の項に記載されている指示に注意してくださ い (参照 „運搬“, ページ209)。 Bosch Power Tools 1 609 92A 9SK | (09.08.2024)210 | 中文 使用済みバッテリーのリサイクルにご協力くださ

ボッシュは一般社団法人JBRCに加盟し、使用済み コードレス電動工具用バッテリーのリサイクルを 推進しております。恐れ入りますが使用済みの バッテリーは、ボッシュ電動工具取扱店、ボッ シュ電動工具サービスセンター、またはJBRCリサ イクル協力店へお持ちくださいますようお願いい

本製品は、リチウムイオンバッテリーを内蔵して います。リチウムイオンバッテリーは、リサイク ル可能な貴重な資源です。使用済みバッテリーの リサイクル活動にご協力くださいますよう、お願 いいたします。ご使用済みの製品本体を廃棄する ときは、本体を分解せず、製品本体ごとボッシュ 電動工具取扱店、ボッシュ電動工具サービスセン ター、またはJBRCリサイクル協力店へお持ちくだ
