HƯỚNG DẪN NGƯỜI DÙNG EXACT 12V2670 Professional BOSCH

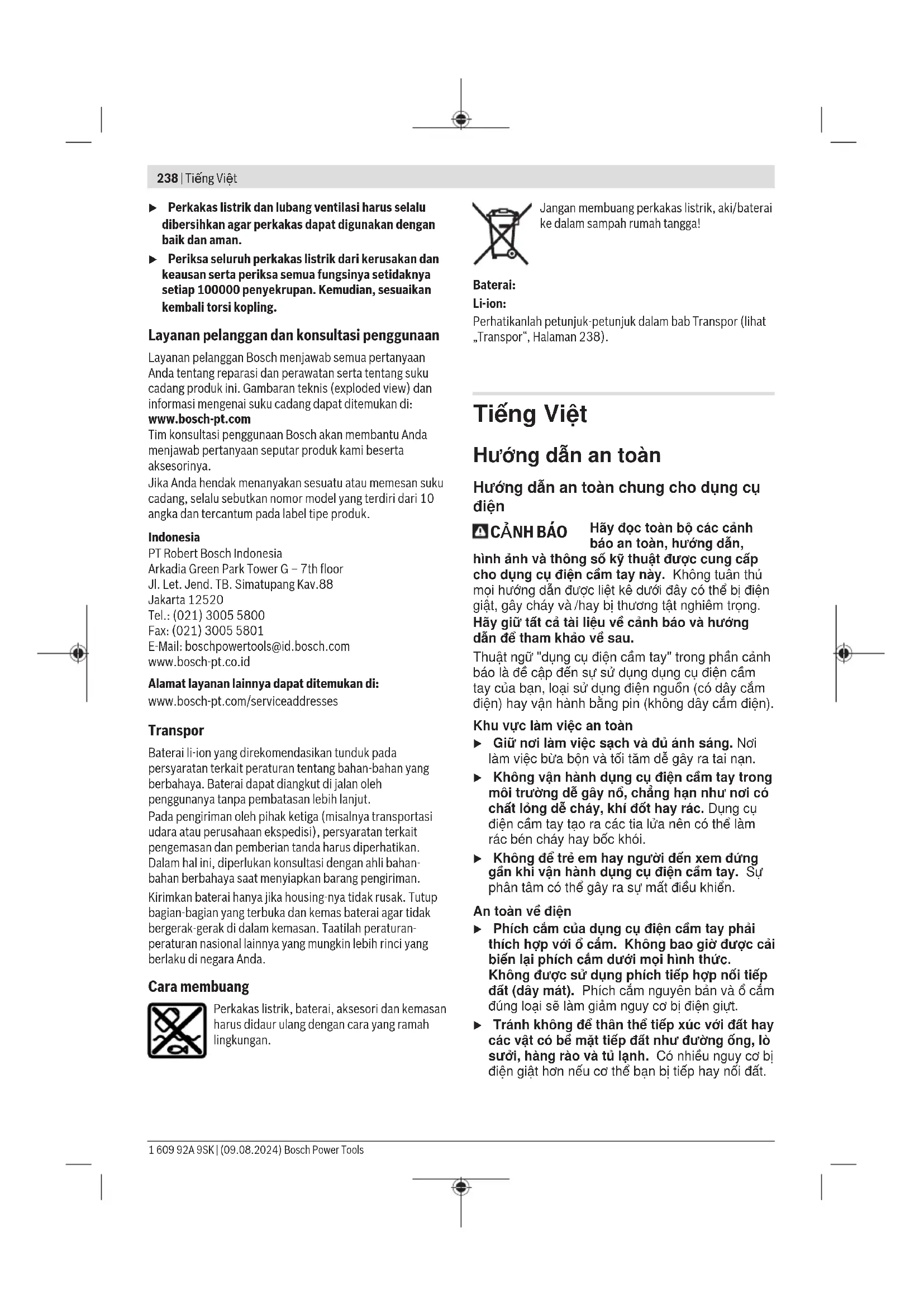

Tiếng Việt Trang 238

الصفحة 246

۴۲۱۶۰۵۳ 253

CE/UKCA.

1/i

Hướng dẫn an toàn chung cho dụng cụ điện

CẢNH BÁO

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,

hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cẩm tay này. Không tuân thủ moi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và /hay bị thương tật nghiệm trọng. Hấy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.

Thuật ngữ "dung cụ điện cấm tay" trong phần cảnh báo là để cập đến sự sử dụng dụng cụ điện cấm tay của bạn, loại sử dụng điện nguồn (có dây cấm điện) hay vận hành bằng pin (không dây cấm điện).

Khu vực làm việc an toàn

▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bùa bộn và tối tăm dễ gây ra tai nạn.
Không vận hành dụng cụ điện cẩm tay trong môi trường dễ gây nó, chằng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cẩm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói.
▶ Không để trẻ em hay người đến xem đúng gần khi vận hành dụng cụ điện cấm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

Phích cấm của dụng cụ điện cấm tay phải thích hợp với ố cấm. Không bao giờ được cải biến lại phishing cấm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (đây mát). Phích cấm nguyên bản và ố cấm đúng loại sẽ làm giảm nguy cơ bị điện giụt.
Tránh không để thân thế tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưới, hàng rào và tủ lạnh. Có nhiều nguy cơ bị diện giật hơn nếu cơ thể bạn bị tiếp hay nổi đất.

▶ Không được để dụng cụ điện cảm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật.
Không được làm dụng dây dẫn diện. Không bao giờ được nấm dây dẫn để xách, kéo hay rút phích cấm dụng cụ điện cấm tay. Không để dây gân nơi có nhiệt độ cao, dấu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hòng hay cuộn rối dây dẫn làm tăng nguy cơ bị diện giật.
▶ Khi sử dụng dụng cụ điện cấm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giám nguy cơ bị điện giật.
▶ Nếu việc sử dụng dụng cụ điện cẩm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giụt.

An toàn cá nhân

Hãy tính táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cấm tay. Không sử dụng dụng cụ điện cấm tay khi đang một môi hay đang bị tác động do chất gây nghiện, rượu hay được phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cấm tay có thể gây thương tích nghiêm trọng cho bản thân.
▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn deo kính bảo vệ mất. Trang bị bảo hộ như khẩu trang, giày chống trot, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân.
▶ Phòng tránh máy khởi động bất ngò. Bảo đảm công tắc máy ở vị trí tất trước khi cấm vào nguồn điện và/hay lắp pin vào, khi nhắc máy lên hay khi mang xác máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ diện cấm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn.
▶ Lấy mọi chia hay khóa điều chỉnh ra trước khi mở diện dụng cụ điện cẩm tay. Khóa hay chia còn gắn dính vào bộ phận quay của dụng cụ điện cẩm tay có thể gây thương tích cho bản thân.
▶ Không rốn người. Luôn luôn giữ tư thế đúng thích hợp và thẳng bằng. Điều này tạo cho việc điều khiển dụng cụ diện cấm tay tốt hơn trong mọi tình huống bắt ngò.
Trang phục thích hợp. Không mặc quân áo rộng lùng thùng hay mang trang sức. Giữ tóc và quân áo xa khởi các bộ phận chuyển động. Quân áo rộng lùng thùng, đô trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động.

▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra.
Không để thời quen do sử dụng thường xuyên dụng cụ quiến bạn trở nên chủ quan và bờ qua các quy định an toàn dụng cụ. Một hành vi bất cản có thể gây ra thương tích nghiêm trọng chỉ trong tích tắc.

Sử dụng và bảo dưỡng dụng cụ điện cấm tay

Không được ép máy. Sử dụng dụng cụ điện cấm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cấm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.
Không sử dụng dụng cụ điện cảm tay nếu như công tắc không tất và mở được. Bắt kỳ dụng cụ điện cảm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa.
Rút phích cấm ra khởi nguồn điện và/hay pin ra khởi dụng cụ điện cấm tay nếu có thể tháo được, trước khi tiến hành bắt kỳ điều chỉnh nào, thay phụ kiện, hay cắt dụng cụ điện cấm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cấm tay khởi động bắt ngờ.
Cắt giữ dụng cụ điện cấm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cấm tay hay các hướng dẫn này sử dụng dụng cụ điện cấm tay. Dụng cụ điện cấm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng.
Bảo quản dụng cụ điện cấm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tỉnh trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cấm tay tối.
▶ Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn.
▶ Sử dụng dụng cụ điện cấm tay, phụ kiện, dấu cài v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sử sử dụng dụng cụ điện cấm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm.
▶ Giữ tay cẩm và bề mặt nằm luôn khô ráo, sạch sẽ và không dính dấu mỡ. Tay cẩm và bề mặt nằm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bắt ngò.

240 | Tiếng Việt

Sử dụng và bảo quản dụng cụ dùng pin

▶ Chỉ được sạc pin lại với bộ nạp điện do nhà sản suất chỉ định. Bộ nạp điện thích hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho một loại pin khác.
▶ Chỉ sử dụng dụng cụ diện cảm tay với loại pin được thiết kế đặt biệt dành riêng cho máy. Sử dụng bắt cứ loại pin khác có thể dẫn đến thương tật hay cháy.
Khi không sử dụng pin, để cách xa các vật bằng kim loại như kepada giấy, tiến xu, chia khoa, dinh, ốc vít hay các đồ vật kim loại nhỏ khác, thứ có thể tạo sự nổi tiếp từ một dấu cực với một dấu cực khác. Sự chấp mạch của các dấu cực với nhau có thể gây bổng hay cháy.
Bảo quản ở tình trạng tối, dung dịch từ pin có thể túa ra; tránh tiếp xúc. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mất, cân thêm sự hỗ trợ của y tế. Dung dịch tiết ra từ pin có thể gây ngứa hay bông.
Không được sử dụng bộ pin hoặc dụng cụ đã bị hư hại hoặc bị thay đổi. Pin hồng hoặc bị thay đổi có thể gây ra những tác động không lường trước được như cháy nổ hoặc nguy cơ thương tích.
▶ Không đặt bộ pin hoặc dụng cụ ở gần lửa hoặc nơi quá nhiệt. Tiếp xúc với lửa hoặc nhiệt độ cao trên 130 °C có thể gây nó.
▶ Tuân thủ tất cả các hướng dẫn nạp và không nạp bộ pin hay dụng cụ ở bên ngoài phạm vi nhiệt độ đã được quy định trong các hướng dẫn. Nạp không đúng cách hoặc ở nhiệt độ ngoài phạm vi nạp đã quy định có thể làm hư hại pin và gia tăng nguy cơ cháy.

Bảo dưỡng

Đưa dụng cụ điện cảm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.
▶ Không bao giờ sữa chữa các bộ pin đã hư hai. Chỉ cho phép nhà sản xuất hoặc các nhà cung cấp dịch vụ có ủy quyền thực hiện dịch vụ sữa chữa cho các bộ pin.

Các hướng dẫn an toàn cho tua-vít

▶ Chỉ cẩm dụng cụ điện tại các bề mặt cẩm nấm có cách điện, khi thực hiện một thao tác tại vị trí mà dụng cụ kẹp có thể tiếp xúc với dây điện ngấm. Dụng cụ kẹp tiếp xúc với dây có điện có thể làm cho các phần kim loại hồ của dụng cụ điện cẩm tay có điện và có thể gây ra điện giật cho người vận hành.
▶ Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngâm trong khu vực làm việc hay liên hệ với Cty công trình công cộng địa phương để nhỏ hỗ trợ. Đụng chạm đường dẫn điện có thể gây

ra hóa hoạn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng ống dẫn nước có thể làm hư hại tài sản hay có thể gây ra điện giật.

▶ Giữ chặt dụng cụ điện. Khi tiết chặt và nói lồng các vít, những mô-men phần ứng cao có thể xuất hiện trong thời gian ngắn.
▶ Kẹp chặt vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng êtô thì vững chắc hơn giữ bằng tay.
▶ Luôn luôn dợi cho máy hoàn toàn ngừng hằng trước khi đặt xuống. Dụng cụ lắp vào máy có thể bị kẹp chất dẫn đến việc dụng cụ điện cấm tay bị mất điều khiển.
Trong trường hợp pin bị hông hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và trong trường hợp bị đau phải nhỏ y tế chữa trị. Hơi nước có thể gây ngửa hệ hô hấp.
▶ Không thay đổi và mở pin. Nguy cơ bị chấp mạch.
Pin có thể bị hư hại bởi các vật dụng nhơn như dinh hay tuốc-no-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tối đoán mạch nội bộ và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng.
▶ Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải.

Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh náng gay gắt, lữa, chất bản, nước, và sự ẩm ướt. Có nguy cơ nổ và chấp mạch.

▶ Tất dụng cụ điện ngay nếu phụ tùng bị chăn. Hây chuẩn bị cho những mô-men phần ứng cao, mà gây ra sự đội ngược. Phụ tùng bị chăn, nếu dụng cụ điện bị quá tải hoặc bị kẹt trong phối gia công cẩn gia công.

CẢNH BÁO

Bụi sinh ra khi đánh bóng, cưa, mài, khoan và các công việc tương tự có thể gây ung thư, sinh quái tương hoặc gây đột biến. Một số chất có trong những loại bụi này gồm:

Chì trong sơn và màu có chứa chì; Silic ôxit kết tinh có trong gạch, xì măng và các công việc nên khác; Asen và cromat trong gỗ đã xử lý bằng hóa chất. Nguy cơ mắc bệnh phụ thuộc vào mức độ thường xuyên bạn tiếp xúc với các chất này. Để giảm thiểu nguy hiểm, bạn chỉ cần làm việc trong các không gian được thông khí tốt với trang thiết bị bảo vệ tương ứng (ví dụ với các thiết bị phòng độc được thiết kế đặc biệt giúp lọc sạch các hạt bụi nhỏ nhất).

Tránh vô tình bạt lại. Đảm bảo ràng công tắc Tắt/Mở ở trong vị trí tất trước khi bạn lắp pin. Mang xác máy với ngón tay ngáng vào công tắc

Tất/Mồ hay lắp pin vào dụng cụ điện đã bật có thể dẫn đến tai nạn.

▶ Chỉ sử dụng các dụng cụ gài không lỗi và không bị mòn. Dụng cụ gài có khuyết tật có thể bị bề, ví dụ, và gây ra thương tích hay hư hỏng.
Khi lắp dụng cụ gài, hãy đảm bảo rằng nó đã khớp chặt với phần lắp dụng cụ. Nếu dụng cụ không được bắt chắc vào phần lắp dụng cụ, nó có thể bị tuột ra và không thể điều khiển được nữa.
▶ Hây cản thận khi vận các vít dài, có nguy cơ trượt tùy theo kiểu vít và dụng cụ gài được dùng. Thường thì khó điều khiển một dinh vít dài và luôn có nguy cơ tiêm ăn là bạn có thể bị trượt và bị thường khi văn vào.
Hãy lưu ý hướng xoay đã thiết lập, trước khi bạn bất dụng cụ điện. Nếu bạn muốn nói lỏng một vít và thiết lập hướng xoay sao cho vít được văn vào, điều này có thể dẫn đến một chuyển động mạnh mất kiểm soát của dụng cụ điện.
▶ Chỉ sử dụng dụng cụ diện làm máy khoan. Dụng cụ được trang bị khớp ly hợp ngắt, không được thiết kế cho các ứng dụng khoan. Ly hợp có thể đóng tự động và không cảnh báo.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc ký mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiệm trong.

Xin lưu ý các hình minh hoạt trong phần trước của hướng dẫn vận hành.

Sử dụng đúng cách

Dụng cụ điện này được thiết kế để bắt và tháo vít, đai ốc và các bộ phận nối khóa ren trong phạm vi đo và phạm vi năng suất được nếu.

Dụng cụ điện này không được thiết kế để sử dụng như một máy khoan.

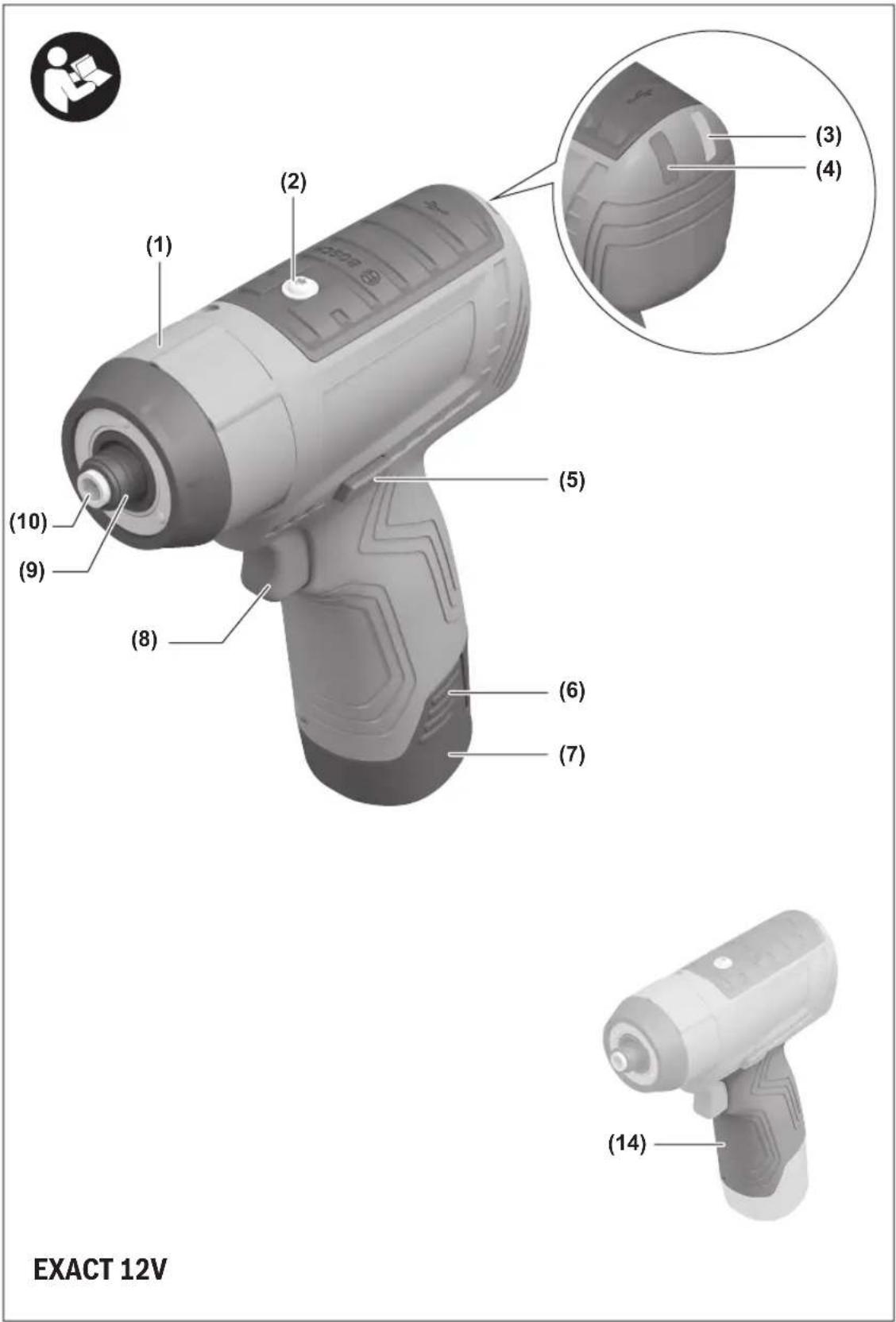

Các bộ phận được minh họa

Việc đánh số các thành phần đã minh họa liên quan đến mô tả dụng cụ điện trên trang hình ảnh.

(1) Chụp che cho khớp ly hợp
(2) Vít bắt cố định cho nắp
(3) Hiền thị LED Các mối nổi bất vít (màu đỏ/ xanh lá)
(4) Hiền thị LED Trạng thái pin (màu vàng/đồ)
(5) Gạc văn chuyên đối chiếu quay
(6) Nút tháo pin a)

(7) Pin a)

(8) Công tắc Bật/Tất

(9) Mâm cấp thay nhanh

(10) Phân lắp dụng cụ

(11) Dụng cụ gài a)

(12) Dụng cụ điều chỉnh a)

(13) Dĩa điều chỉnh

(14) Tay nấm (bê mặt nấm cách điện)

a) Phụ kiện này không thuộc phạm vi giao hàng tiêu chuẩn.

Thông số kỹ thuật

Máy Bát Vít Tay Nám Giữa
EXACT	12V-6-670 12V-4-1100 12V-2-670
Mã số máy	3 602 D96 4.6 3 602 D96 4.4 3 602 D96 4.5
Điện thể danh định	V= 12 12 12
Tốc độ không tải n_o^A)B)	/phút 134-670 220-1100 134-670
Số vòng quay tối đa Power Boost ^A)B)	/phút 900 1500 900
lực xoắn tối đa, ứng dụng cho việc bắt vít vào vật mềm/cứng dựa theo tiêu chuẩn ISO 5393 ^A)	Nm 1,5-6,0 1,0-4,0 0,5-2,0
Phân lắp dụng cụ
– Mâm cấp thay nhanh	14" 14" 14"
Trọng lượng ^C)	kg 0,83-1,07 0,83-1,07 0,83-1,07
Mức độ bảo vệ	IP 20 IP 20 IP 20
Pin (không bao gồm trong phạm vi giao hàng)	Li-Ion	Li-Ion	Li-Ion
Nhiệt độ môi trường được khuyến nghị khi sạc	°C 0 ... +35	0 ... +35	0 ... +35

242 | Tiếng Việt

Máy Bắt Vít Tay Nám Giữa

EXACT	12V-6-670 12V-4-1100 12V-2-670
Nhiệt độ môi trường cho phép trong quá trình vận hành ^D) và trong quá trình lưu trữ	°C -20 ... +50 -20 ... +50 -20 ... +50
Pin tương thích	GBA 12V... GBA 12V... GBA 12V...
Pin được khuyến dùng cho công suất tối đa	GBA 12V 2,0AhGBA 12V 3,0AhGBA 12V 6,0Ah	GBA 12V 2,0AhGBA 12V 3,0AhGBA 12V 6,0Ah	GBA 12V 2,0AhGBA 12V 3,0AhGBA 12V 6,0Ah
Thiết bị nạp được giới thiệu	GAL 12...GAX 18...	GAL 12...GAX 18...	GAL 12...GAX 18...

A) được do ở 20–25 °C với pin GBA 12V 6.0Ah
B) công suất giới hạn ở số vòng quay <50%
C) tùy vào loại pin lốc đang sử dụng
D) hiệu suất giới hạn ở nhiệt độ < 0 °C
Các giá trị có thể khác nhau tùy thuộc vào sản phẩm và tùy thuộc vào ứng dụng và điều kiện môi trường. Xem thêm thông tin chỉ tiết trên trang www.bosch-professional.com/wac.

Hướng dẫn về độ chính xác

Giảm tốc độ (đặc biệt là dưới 50%) có thể dẫn đến giảm mô-men xoắn cực đại. Tốc độ tăng cao với Power Boost có thể ảnh hưởng đến độ chính xác và đặc tính ngắt. Khớp ly hợp có thể bị khớp quá mức.

Các lân kiểm tra khả năng của máy thường được thực hiện ở tốc độ 600 /phút theo VDI 2647.

Những thay đổi về tốc độ và/hoặc mô-men xoắn có thể ảnh hưởng đến độ chính xác.

Khả năng của máy phải được kiểm tra với cải đặt tương ứng.

Pin

Bosch mua dụng cụ điện chay pin không có pin. Dù pin được bao gồm trong phạm vi giao hàng của dung cụ điện, bạn có thể tháo bao gì.

Sạc pin

▶ Chỉ sử dụng bộ sạc được để cập trong dữ liệu kỹ thuật. Chỉ những bộ sạc này phù hợp cho dụng cụ điện cẩm tay của bạn có sử dụng pin Li-lon.

Hướng dẫn: Pin Lithium-ion được giao một phần do các quy định vận tải quốc tế. Để bảo đảm đầy đủ diện dung, nạp diện hoàn lại cho pin trước khi sử dụng cho lân dấu tiên.

Lắp pin

Hãy đẩy pin đã sạc vào giá gắn pin cho đến khi nó vào khớp.

Tháo pin ra

Đế tháo pin bạn hãy ấn nút mở khóa pin và kéo pin ra. Không dùng sức.

Đèn báo trạng thái nạp pin (Đèn LED vàng)

Đèn báo trạng thái nạp pin (4)	Ý Nghĩa
Đèn nhắp nháy + tín hiệu âm thanh	Sạc pin:Chỉ có thể thực hiện 6-8 mối nổi bắt vít.
Đèn sáng liên tục + Tín hiệu âm thanh	Điện dung không còn đủ cho một mối nổi bắt vít hoặc dụng cụ điện bị quá tải:Dung cụ điện không thể được bật nữa.– Tháo pin ra và thay bằng pin đã được nạp dây diện.
Đèn nhắp nháy	Máy bị quá nóng và không hoạt động được:– Hãy đợi cho đến khi sự nhắp nháy tự động tất sau một khoảng thời gian ngắn trước khi tiếp tục sử dụng lại dụng cụ diện.

Khi gài pin (7) và nhân nút bật/tất (8) đèn báo trạng thái sạc pin (4) sẽ hiển thị mức sạc của pin trong 5 giây.

Đèn báo trạng thái sạc pin (4)	Điện dung
Xanh lục 60–100 %
Màu vàng 30–60 %
Màu đỏ 0–30 %

Các Khuyến Nghị về Cách Bảo Dương Tốt Nhất cho Pin

Bảo vệ pin hợp khối tránh sự ẩm ướt và nước.

Chí bảo quản pin trong tâm nhiệt độ nằm giữa -20 °C và 50 °C. Không để pin trong ô tô vào mùa hè.

Sự giảm sút đáng kể thời gian hoạt động sau khi nạp điện chỉ rõ rằng pin hợp khối đã hết công dụng và phải được thay.

Qui trình hoạt động được chia ra làm hai giai đoạn.

Sụ lắp vào

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ: bảo dưỡng, thay dụng cụ v.v..) tháo pin ra khởi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc bât/tắt.

Môi trường vận Hành và Môi trường lưu kho

Dụng cụ điện dành riêng cho việc vận hành ở các khu vực làm việc có che chắn.

Đế vận hành không lỗi, nhiệt độ xung quanh cho phép phải nằm trong khoảng 0 °C đến +45 °C, với độ ẩm không khí tương đối trong khoảng 20 đến 90% không ngưng tụ.

Cài đặt cấu hình dụng cụ điện

Nhò phân mềm BOSCH EXACT Configuratortừ phiên bản 5.2 các cải đặt khác nhau trên dụng cụ điện (ví dụ số vòng quay, nắc vít, bảo vệ chống lặp lại) có thể được lập cấu hình. Để thực hiện, dụng cụ điện phải kết nối với máy vi tính thông qua công dữ liệu USB. Muốn vậy, hãy sử dụng cấp USB: USB 2.0 kiểu A/Micro-USB 2.0 kiểu B

- Được bảo vệ kép

- Chiêu dài tối đa 1 m

Khi định cấu hình qua giao diện USB, nhiều sóng vô tuyến có thể xảy ra bên ngoài môi trường công nghiệp.

▶ Hãy lưu ý tất cả cảnh báo an toàn và chỉ dẫn của hướng dẫn vận hành phần mềm.

Thay Dùng Cụ (xem hình A)

▶ Khi lắp dụng cụ gài, hãy đảm bảo rằng nó đã khớp chặt với phần lắp dụng cụ. Nếu dụng cụ không được bắt chắc vào phần lắp dụng cụ, nó có thể bị tuột ra và không thể điều khiển được nữa.

Lắp dụng cụ gài

Chỉ sử dụng các dụng cụ điện có chuôi phù hợp (Lục giác 1/4").

– Hãy kéo bạc lót của mâm cặp thay nhanh (9) ra phía trước.

– Hãy gắn dụng cụ gài (11) vào phân lắp dụng cụ (10) và nhà mâm cập thay nhanh.

Tháo dụng cụ gài ra

– Hãy kéo bạc lót của mâm cặp thay nhanh (9) ra phía trước.
– Hãy lấy dụng cụ gài (11) ra khởi phân lắp dụng cụ (10) và nhà mâm cấp thay nhanh.

Vận Hành

Nếu bạn muốn khởi động dụng cụ điện, bạn cần điều chỉnh hướng xoay bằng gạc vận chuyển đổi chiếu quay (5):

Dụng cụ điện chỉ khởi động, nếu gạc vấn chuyển đổi chiếu quay (5) không nằm ở giữa (Khóa an toàn).

Điều chỉnh hướng xoay (xem hình B)

• Xoay theo chiếu kim đồng hồ: Đế văn các vít vào hãy nhấn gạc văn chuyển đổi chiếu quay (5) sang bên trái cho tới cũ chắn.
• Xoay ngược chiếu kim đồng hồ: Để nói lòng hoặc tháo các vít hãy nhân gạc vận chuyển đổi chiếu quay (5) sang bên phải cho tới cũ chặn.

Cài đặt mô men xoắn (xem Hình C)

Mô men xoắn dựa vào lò xo căng của khớp ly hợp ngắt. Khóp ly hợp ngắt phản ứng theo chiếu quay phải cũng nhu trái khi đạt đến mô men xoắn đặt trước.

Đế cải đặt mô-men xoắn riêng, chỉ sử dụng dụng cụ điều chỉnh giao kèm (12).

• Xoay nắp che của khớp ly hợp (1) đến khi cả hai lỗ chống lên nhau.
• Hãy cắm dụng cụ điều chỉnh (12) vào chỗ phình nhỏ (đĩa điều chỉnh (13)) của khớp ly hợp và xoay dụng cụ điều chỉnh (12).

Văn theo chiếu kim đông hô tạo ra mô men xoắn cao, ngược chiếu kim đông hô, mô men xoắn thấp.

– Lấy ra dụng cụ điều chỉnh ra (12). Xoay nắp che của khớp ly hợp (1) đến khi lỗ đóng kín để bảo vệ khớp ly hợp khởi bị bản.

Lưu ý: Thiết lập cần thiết phụ thuộc vào kiểu kết nối vít và được xác định tốt nhất trong thử nghiệm thực tế. Kiểm tra việc bắt vít thử bằng cần tiết lực.

▶ Chỉ chỉnh đặt lực xoắn trong phạm vi hiệu suất đã định, nếu làm khác, khớp ly hợp ngắt sẽ không có phần ứng.
▶ Kiểm tra mô-men xoắn trên mối nối vít thường xuyên và điều chỉnh lại khớp nối ngắt nếu cần thiết.

Bật Mở và Tất

Các tua-vít có một khớp ly hợp ngắt phụ thuộc vào mô men xoắn, mà có thể cài đặt trong khoảng được chỉ định. Nó sẽ phần ứng khi đạt được mô men xoắn đã điều chỉnh.

244 | Tiếng Việt

– Đế bạt dụng cụ điện, bạn hãy nhân công tắc bạt/tắt (8) cho đến cũ chăn.
– Dụng cụ điện tự động tất, ngay khi đạt tới mô men xoắn đã thiết lập.
▶ Khi nói lỏng sớmcông tắc bạt/tắt (8)mô men xoắn đặt trước không đạt được.
▶ Kiểm tra mô-men xoắn trên mối nối vít thường xuyên và điều chỉnh lại khớp nối ngắt nếu cần thiết.

Bảo vệ chống quá tải dưa trên nhiệt độ

Nếu quá tải, dụng cụ điện sẽ tất, cho tới khi nó lại ở trong khoảng nhiệt độ vận hành tối ưu. Hãy nhà công tắc bật/tất (8) và bật lại dụng cụ điện để tiếp tục làm việc.

Dung cụ điện không được vận hành với tốc độ dưới 50 % ở mức độ hiệu quả tối ưu. Do đó, cơ cấu chống quá tải nhiệt được kích hoạt sớm trong một số trường hợp. Khi có vấn đề với các cải đặt này, hãy cấu hình tốc độ dẫn động trên 50 % hoặc giảm mô-men xoắn tối đa đã sử dụng.

Hướng vận hành

▶ Chỉ đặt dụng cụ điện đã tất lên đai ốc/vít. Dụng cụ đang quay có thể bị tuột ra.

Hiền thị các mối nối bắt vít (Đèn LED màu xanh lá/đồ)

Khi mô men xoắn chỉnh đặt trước đã đạt đến, khớp ly hợp ngắt sẽ phần ứng. Hiển thị LED (3) sáng màu xanh lá.

Nếu không đạt mô men xoắn thiết lập trước, hiện thị LED (3) sáng màu đỏ, và phát ra một tín hiệu âm thanh. Mối nổi bắt vít phải được thực hiện lại lân nữa.

Bảo vệ chống lặp lại

Nếu khớp ly hợp ngắt phán ứng khi bắt vít, động cơngắt mạch. Chỉ có thể bột lại sau khi tạm dùng 0,7 giây. Nhờ cách này, ta có thể tránh được việc vôtình tiết lại các mối nổi bắt vít đã chặt.

Bảo Dương và Bảo Quản

Bảo Dương Và Làm Sạch

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ: bảo dưỡng, thay dụng cụ v.v..) tháo pin ra khởi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc bât/tắt.
▶ Đế được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.
Ít nhất là mỗi 100.000 mối nối vít, hãy kiểm tra toàn bộ dụng cụ điện xem có hư hỏng, hao mòn hay không và kiểm tra tất cả các

chức năng. Cuối cùng, phải điều chỉnh lại mô men xoắn của khớp ly hợp.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sở đồ tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây:

www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thác mắc về sản phẩm và phụ kiện.

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa.

Viêt Nam

CN CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM

Tâng 14, Ngôi Nhà Đức, 33 Lê Duân

Phuống Bến Nghé, Quận 1, Thành Phố Hồ Chí Minh

Tel.: [phone]

Fax: [phone]

Hotline: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

Xem thêm địa chỉ dịch vụ tại:

Pin Li-Ion được khuyến nghị là đối tượng phải tuân theo các qui định của Pháp Luật về Hàng Hóa Nguy Hiểm. Người sử dụng có thể vận chuyển pin hợp khối bằng đường bộ mà không cần thêm yêu cầu nào khác.

Khi được vận chuyển thông qua bên thứ ba (vd. vận chuyển bằng đường hàng không hay đại lý giao nhận), phải tuân theo các yêu cầu đặc biệt về đóng gói và dán nhân. Phải tham vấn chuyên gia về hàng hóa nguy hiểm khi chuẩn bị gói hàng.

Chỉ gửi pin hợp khối khi vỏ ngoài không bị hư hỏng. Dán bằng keo hay che kín các điểm tiếp xúc hồ và đóng gói pin hợp khối theo cách sao cho pin không thể xây dịch khi nằm trong bao bì. Ngoài ra, xin vui lòng chấp hành các qui định chi tiết có thể được bổ sung thêm của quốc gia.

Sự thải bổ

Dụng cụ điện, pin, phụ kiện và bao bì cẩn được tái sử dụng theo quy định về môi trường.

Bạn không được ném dụng cụ điện và pin vào thùng rác gia đình!

Pin/ắc quy:

Li-lon:

Tuân thủ những hướng dẫn trong phần vận chuyển (xem „Vận chuyển“, Trang 244).

246|عربي
