用户手册 EXACT 12V2670 Professional BOSCH

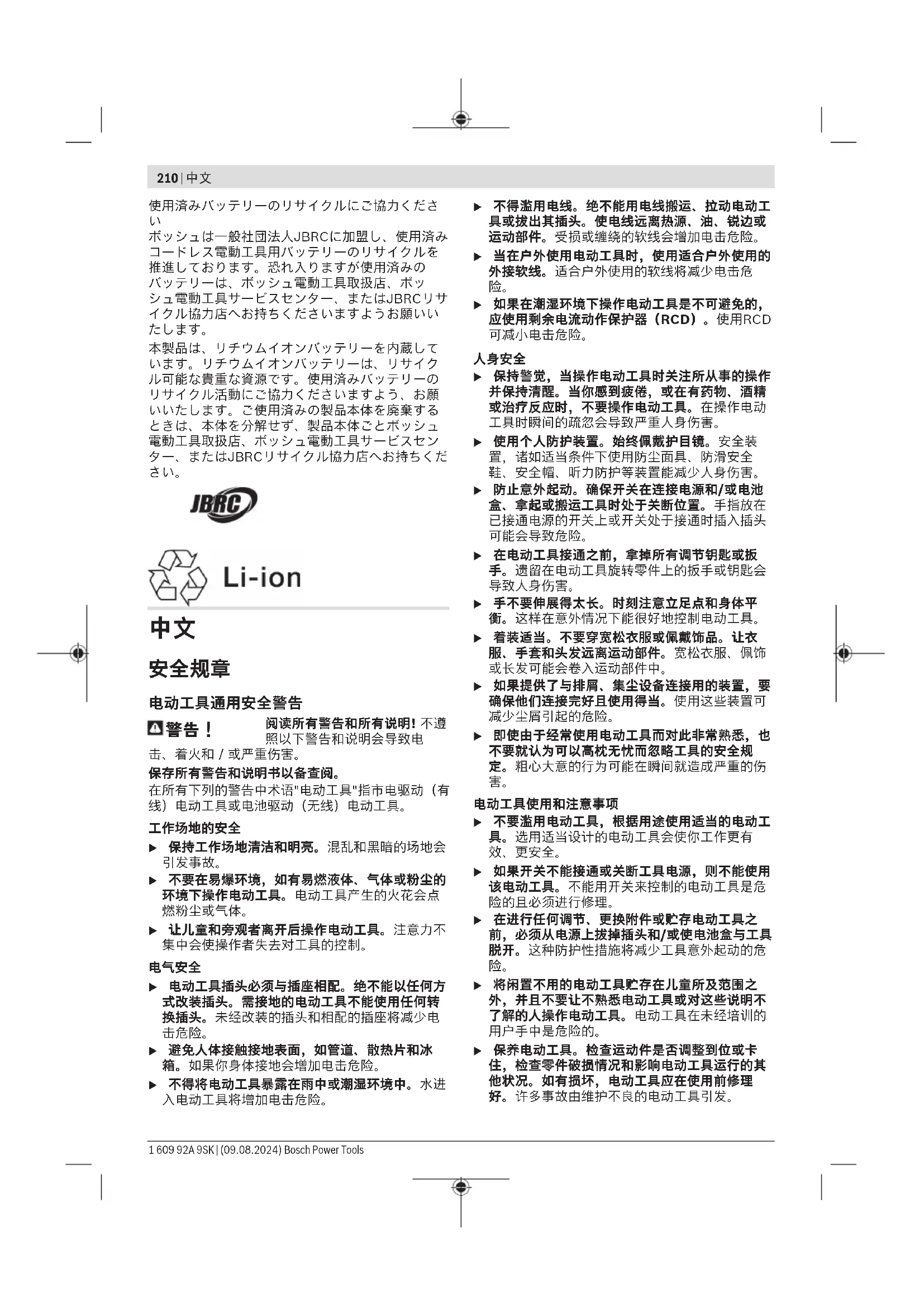

阅读所有警告和所有说明！不遵照以下警告和说明会导致电

击、着火和 / 或严重伤害。

保存所有警告和说明书以备查阅。

在所有下列的警告中术语"电动工具"指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

工作场地的安全

▶ 保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制。

电气安全

▶ 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险。
▶ 不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。

▶ 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危险。
当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险。
如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使用RCD可减小电击危险。

人身安全

保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。
防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时处于关断位置。手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
▶ 手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况下能很好地控制电动工具。
着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。
▶ 如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑引起的危险。
即使由于经常使用电动工具而对此非常熟悉，也不要就认为可以高枕无忧而忽略工具的安全规定。粗心大意的行为可能在瞬间就造成严重的伤害。

电动工具使用和注意事项

不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断工具电源，则不能使用该电动工具。不能用开关来控制的电动工具是危险的且必须进行修理。
在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。
将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。
保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发。

▶ 保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。
保持手柄和握持表面干燥、清洁、无油污。在突发情况下，滑溜的手柄和握持表面无法确保安全地握持和控制工具。

电池式工具使用和注意事项

▶ 只用制造商规定的充电器充电。将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
▶ 只有在配有专用电池盒的情况下才使用电动工具。使用其他电池盒会发生损坏和着火危险。
当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他小金属物体，以防一端与另一端连接。电池端部短路会引起燃烧或火灾。
在滥用条件下，液体会从电池中溅出；避免接触。如果意外碰到了，用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。从电池中溅出的液体会发生腐蚀或燃烧。
不要使用损坏的或更改过的电池组或工具。损坏或更改过的电池可能导致不可预料的情况发生，有着火、爆炸或受伤的风险。
不要将电池组或工具暴露于火焰或高温情况下。火焰或超过130℃的温度可能会引起爆炸。
遵守所有充电说明，给电池组或工具充电时不要超出说明中规定的温度范围。错误充电或温度超出规定的范围可能会损坏电池并提高着火的风险。

维修

将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样将确保所维修的电动工具的安全性。
▶ 决不能维修损坏的电池包。电池包仅能由生产者或其授权的维修服务商进行维修。

针对起子机的安全规章

当在紧固件可能触及暗线的场合进行操作时,通过绝缘握持面握持工具。紧固件碰到带电导线会使工具外露金属零件带电而使操作者遭受电击。
使用合适的侦测装置侦察隐藏的电线，或者向当地的相关单位寻求支援。接触电线可能引起火灾並让操作者触电。损坏了瓦斯管会引起爆炸。如果水管被刺穿了会导致财物损失。
请紧握电动工具。拧紧和拧松螺丝时可能短时出现高反应扭矩。
▶ 固定好工件。使用固定装置或老虎钳固定工件，会比用手持握工件更牢固。
▶ 等待电动工具完全静止后才能够放下机器。机器上的工具可能在工作中被夹住，而令您无法控制电动工具。

如果充电电池损坏或者未按照规定使用，充电电池中会散发出有毒蒸汽。充电电池可能会燃烧或爆炸。工作场所必须保持空气流通，如果身体有任何不适必须马上就医。蒸汽会刺激呼吸道。
切勿改装并打开充电电池。可能造成短路。
钉子、螺丝刀等尖锐物品或外力作用可能会损坏充电电池。有可能出现内部短路、蓄电池燃烧、发出烟雾、爆炸或过热。
▶ 仅在制造商的产品中使用充电电池。这样才能确保充电电池不会过载。

保护充电电池免受高温（例如长期阳光照射）、火焰、脏污、水和湿气的侵害。有爆炸和短路的危险。

当工具刀头被夹住时，请立即关闭电动工具。以防反作用力矩导致反弹。当电动工具过载或向待加工工件倾斜时，工具刀头就会卡住。

警告！

在抛光、锯切、磨削、钻孔及类似作业过程中产生的粉尘可

能致癌、致畸或改变遗传特性。这些粉尘所包含的部分物质为：

含铅涂料和油漆中的铅；砖石、水泥或其他泥工作业材料中的晶体硅；经化学处理的木材中的砷和铬。致病的风险取决于您接触这些材料的频率。为了降低风险，您应当仅在通风良好的场所借助相应的防护装备工作（例如使用专门设计用于滤除极小粉尘微粒的呼吸防护装置）。

避免意外接通。安装充电电池之前，先确定电源开关处于关闭的位置。提携电动工具时如果把手指按在电源开关上，或者安装充电电池时未关闭电动工具，都可能造成工作意外。
▶ 仅使用完好且未磨损的工具刀头。工具刀头如果损坏了便容易断裂，可能会伤害操作者或者造成财物损失。
安装工具刀头时请注意务必将其牢牢地插在工具夹头上。如果工具刀头未牢固地插在工具夹头中，可能会再次松脱，无法控制。
拧入长螺丝时要特别小心，根据不同的螺丝种类和所用的工具刀头，有走滑危险。拧入长的螺丝时比较不容易控制机器，起子头易滑开进而伤害操作者。
▶ 接通电动工具之前，务必注意设定好的转向。比如，如果您需要拧松螺丝，却设定为拧紧螺丝时的转向，可能会发生电动工具严重失控的情况。
本电动工具无法充当电钻。配备断路离合器的电动工具无法进行钻孔。离合器不发出警报就会自动断路。

产品和性能说明

请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。

请注意本使用说明书开头部分的图示。

212|中文

按照规定使用

在规定的大小和功率范围内，可以使用本电动工具拧入、拧松螺丝、螺母和其它有螺纹的接头。
本电动工具不适合充当电钻。

插图上的机件

机件的编号和电动工具详解图上的编号一致。

(1) 联轴器盖板
(2) 盖子固定螺栓
(3) 拧转状况LED指示灯（红色/绿色）
(4) 充电电池状态LED指示灯（黄色/红色）

(5) 正逆转开关
(6) 充电电池解锁按钮 a)
(7) 充电电池 a)
(8) 起停开关
(9) 快换夹头
(10) 工具夹头
(11) 工具刀头 ^a)
(12) 调整工具 ^a)
(13) 调整片
(14) 手柄（绝缘握柄）
a) 该附件并不包含在基本的供货范围中。

技术参数

工业用充电式起子机
EXACT	12V-6-670 12V-4-1100 12V-2-670
物品代码	3 602 D96 4.6 3 602 D96 4.4 3 602 D96 4.5
额定电压	伏特=12 12 12
空载转速 n_0^A)B)	转/分钟	134-670 220-1100 134-670
Power Boost最大转速 ^A)B)	转/分钟	900 1500 900
根据ISO 5393,硬/软拧转的最大扭矩 ^A)	牛顿米	1.5-6.0 1.0-4.0 0.5-2.0
工具夹头
-快换夹头		○ ^1/4 英寸	^1/4 英寸	○英寸
重量 ^C)	公斤	0.83-1.07 0.83-1.07 0.83-1.07
防护类型		IP 20 IP 20 IP 20
充电电池(不包含在供货范围中)		锂离子	锂离子	锂离子
充电时建议的环境温度	摄氏度	0至+35	0至+35	0至+35
工作时和存放时允许的环境温度 ^D)	摄氏度	-20至+50	-20至+50	-20至+50
兼容的充电电池		GBA 12V...	GBA 12V...	GBA 12V...
推荐的确保全功率的充电电池		GBA 12V 2,0Ah	GBA 12V 2,0Ah	GBA 12V 2,0Ah
		GBA 12V 3,0Ah	GBA 12V 3,0Ah	GBA 12V 3,0Ah
		GBA 12V 6,0Ah	GBA 12V 6,0Ah	GBA 12V 6,0Ah
推荐的充电器		GAL 12...	GAL 12...	GAL 12...
		GAX 18...	GAX 18...	GAX 18...

A) 在20-25摄氏度的条件下带充电电池GBA 12V 6.0Ah测得
B) 转速<50%时功率受限
C) 视所使用的充电电池而定
D) 温度<0摄氏度时功率受限
数值可能因不同产品而异，并且受到应用和环境条件影响。更多信息请参见www.bosch-professional.com/wac。

精确度提示

转速的降低（尤其是低于 50% 时）可能会导致最大扭矩的降低。功率提升时提高的转速可能会对精确性和关闭性能产生影响。可能会导致离合器过热。机器的性能测试通常根据VDI2647以600转每分钟进行。

转速和/或扭矩的更改可能会影响精确度。

必须对机器性能的相应设置进行检测。

充电电池

Bosch也销售不带充电电池的充电式电动工具。您可以在包装上查看电动工具的供货范围内是否包含充电电池。

为充电电池充电

请只使用在技术参数中列出的充电器。只有这些充电器才适用于本电动工具上的锂离子电池。

提示：鉴于国际运输规定，锂离子充电电池在交货时只完成部分充电。首度使用电动工具之前，必须先充足充电电池的电以确保充电电池的功率。

安装充电电池

将充好电的充电电池推入电池座，直到嵌入。

取出充电电池

如需取下充电电池，则请按压解锁按钮，然后拔出充电电池。在此过程中请勿过度用力。

充电电池电量指示灯（黄色LED）

充电电池电量指示灯(4)	含义
闪烁灯光+声音信号	为充电电池充电:只能再进行约6-8次拧转工作。
长亮+声音信号	剩下的电量已经无法再执行新的拧转工作或电动工具过载了:无法再接通电动工具。-取出充电电池并装上充足了电的充电电池。
闪烁灯光	电动工具过热,无法继续操作:-必须等待闪烁的灯号自动熄灭之后,才可以重新接通电动工具。
插入充电电池(7)并按下电源开关(8)时,充电电池电量指示灯(4)将显示充电电池电量5秒钟。

充电电池电量指示灯(4) 电量
绿色 60-100 %
黄色 30-60 %
红色 0-30 %

如何正确地使用充电电池

保护充电电池，避免湿气和水分渗入。

充电电池必须储存在-20℃至50℃的环境中。夏天不得将充电电池搁置在汽车中。

充电后如果充电电池的使用时间明显缩短，代表充电电池已经损坏，必须更换新的充电电池。

请注意有关作废处理的规定。

安装

▶ 对电动工具执行任何操作（比如保养、更换刀具等）前需将充电电池从电动工具中取出。意外操作起停开关可能会造成伤害。

操作环境和存放环境

只能在封闭的环境中操作本电动工具。

为了确保正常的操作功能，工作环境的温度要介于0摄氏度和+45摄氏度之间，允许的相对空气湿度则介于20%和90%之间，无露水。

设定电动工具

借助软件BOSCH EXACT Configurator5.2及以上版本可以在电动工具上进行不同的设定（例如转速、拧转档位、防止重复拧转功能）。进行设定时要透过USB接口把电动工具连接在电脑上。为此请使用USB电缆：

A型USB 2.0/B型Micro USB 2.0

- 双重屏蔽

- 最大长度为1米

通过USB接口进行配置时可能在工业环境外造成无线电干扰。

此时要注意软件使用说明书上提到的所有安全规章和指示。

更换刀具（参见插图A）

安装工具刀头时请注意务必将其牢牢地插在工具夹头上。如果工具刀头未牢固地插在工具夹头中，可能会再次松脱，无法控制。

安装工具刀头

仅使用有合适插柄的工具刀头（1/4英寸，六角）。

- 向前抽拉快速夹头(9)的套筒。

- 将工具刀头(11)插入工具夹头(10)，然后再次松开快速夹头。

拆卸工具刀头

- 向前抽拉快速夹头(9)的套筒。

- 将工具刀头(11)从工具夹头(10)中取出，然后再次松开快速夹头。

运行

接通电动工具之前，必须先使用正逆转开关(5)设定转向： 如果正逆转开关(5)处于中心位置（开机锁），则无法接通电动工具。

调整转向（参见插图B）

- 正转：要拧入螺丝时，向左按压正逆转开关(5)直至极限位置。

- 逆转：要拧松或拧出螺丝时，向右将正逆转开关 (5)推到底。

调整扭矩（参见插图C）

扭矩取决于断路联轴器的弹簧预应力。不论正转还是逆转，只要达到设定的扭矩，断路联轴器就会触发。

只能使用随附的调整工具(12)按需要调整扭矩。

- 转动联轴器盖板(1)，直至两个开口重合。

- 将调整工具(12)插入联轴器上的拱形突出（调节片(13))，然后转动调整工具(12)。

朝着顺时针方向转动可以提高扭矩，朝着逆时针方向转动扭矩会降低。

- 取下调整工具(12)。转动联轴器盖板(1)，直至开口封闭，以防联轴器脏污。

214|中文

提示：所需的设置取决于螺栓连接的类型，最好通过实际操作来确定。在试验阶段可以使用扭矩测量工具检验。

▶ 只能在规定的范围中调整扭矩，否则断路离合器会丧失反应。
▶ 定期检查螺栓连接的扭矩，必要时重新调节断路离合器。

开动/关闭

本螺栓起子机配备了由扭矩控制的断路离合器，可以在设定的范围内调节。只要达到设定的扭矩它就会发挥作用。 - 为了接通电动工具，按压电源开关(8)直至极限位置。

- 一旦达到设定的扭矩，电动工具会自动关闭。

▶ 如果太早放开电源开关(8)，将无法达到预设的扭矩。
▶ 定期检查螺栓连接的扭矩，必要时重新调节断路离合器。

温感式过载保护装置

过载时会关闭电动工具，直到其恢复到最佳工作温度范围。松开电源开关(8)，再次接通电动工具，以便继续工作。

转速低于50%时，电动工具将无法以最佳效率运行。由此可能提前激活温感式过载保护装置。如果这些设置出现问题，请将工作转速设定在50%以上或降低所使用的最大扭矩。

工作提示

先关闭电动工具，然后再放置在螺母/螺栓上。旋转的工具刀头可能会滑开。

拧转状况指示灯（绿色/红色LED）

当电动工具的扭矩到达设定值时，断路离合器会被启动。LED指示灯(3)呈绿色亮起。

如果未达到设定扭矩，LED指示灯(3)呈红色亮起，并发出一个声音信号。这个拧转过程失败了必须重复执行。

防止重复拧转功能

进行拧转作业时，如果断路离合器启动，机器的马达也会停止转动。此时必须等待0.7秒，才能重启。如此可以预防操作者因为疏忽而继续拧入已经被拧紧的螺丝。

维修和服务

维护和清洁

对电动工具执行任何操作（比如保养、更换刀具等）前需将充电电池从电动工具中取出。意外操作起停开关可能会造成伤害。
▶ 电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。
最迟每100000次拧转工作检查整个电动工具是否损坏和磨损，检查所有功能。接着重新调节离合器扭矩。

客户服务和应用咨询

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com

博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。

询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

中国大陆

博世电动工具（中国）有限公司

中国 浙江省 杭州市

滨江区 滨康路567号

102/1F 服务中心

邮政编码：310052

电话：[phone] / 5588

传真：[phone] x 5566# / 5588#

电邮：[e-mail]

www.bosch-pt.com.cn

制造商地址：

Robert Bosch Power Tools GmbH

罗伯特·博世电动工具有限公司

70538 Stuttgart / GERMANY

70538 斯图加特 / 德国

其他服务地址请见：

所推荐的锂离子充电电池必须符合危险物品法规。使用者无须另外使用保护包装便可以运送该充电电池。

但是如果将它交由第三者运送（例如：寄空运或委托运输公司）则要使用特殊的包装和标示。此时必须向危险物品专家请教有关寄送危险物品的相关事宜。

确定充电电池的外壳未受损后，才可以寄送充电电池。粘好未加盖的触点并包装好充电电池，不可以让充电电池在包装中晃动。必要时也得注意各国有关的法规。

处理废弃物

必须以符合环保的方式，回收再利用损坏的电动工具、充电电池、附件和废弃的包装材料。

不可以把电动工具和充电电池/蓄电池丢入一般的家庭垃圾中!

充电电池/电池：

锂离子：

请注意“搬运”段落中的指示（参见“搬运”，页214）确认设置。

产品中有害物质的名称及含量

部件名称 有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬( Cr^+6 )	多溴联苯(PBB)	多溴二苯醚(PBDE)
外壳的金属部分	○○○○○○
外壳的非金属部分	○○○○○○
机械传动机构 X○○○○○
电机组件 X○○○○○
控制组件 X○○○○○
附件 ○○○○○○
配件 ○○○○○○
连接件 X○○○○○
电源线1○○○○○○
电池系统2 X○○○○○

本表格依据SJ/T11364的规定编制。
O: 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。
X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。且目前业界没有成熟的替代方案，符合欧盟RoHS指令环保要求。
① 适用于采用电源线连接供电的产品。
②适用于采用充电电池供电的产品。
产品环保使用期限内的使用条件参见产品说明书。

繁體中文

安全注意事項

電動工具一般安全注意事項

警告

請詳讀工作臺及電動工具的所有安全警告與使用說明。若不

遵照以下列出的指示，將可能導致電擊、著火和 / 或人員重傷。

保存所有警告和說明書以備查閱。

在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。

工作場地的安全

▶ 保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。
▶ 讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。

電氣安全

▶ 電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。
避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險。
▶ 不得將電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。
▶ 不得濫用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。
▶ 當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。
如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電擊危險。

人身安全

▶ 保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。

216|繁體中文

使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防塵面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
▶ 防止意外起動。確保開關在連接電源和 / 或電池盒、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。
在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
▶ 手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
著裝適當。不要穿寬鬆衣服或佩戴飾品。讓您的衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。
如果提供了與排屑、集塵設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。
切勿因經常使用工具所累積的熟練感而過度自信，輕忽工具的安全守則。任何一個魯莽的舉動都可能瞬間造成人員重傷。

電動工具使用和注意事項

不要濫用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。
如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
在進行任何調整、更換配件或貯存電動工具之前，必須從電源上拔掉插頭並 / 或取出電池盒。這種防護性措施將減少工具意外起動的危險。
▶ 將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。
▶ 保養電動工具與配備。檢查運動件是否調整到位或卡住，檢查零件破損情況和影響電動工具運行的其他狀況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發。
▶ 保持切削刀具鋒利和清潔。保養良好的有鋒利切削刃的刀具不易卡住而且容易控制。
▶ 按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。
▶ 把手及握持區應保持乾燥、潔淨，且不得沾染任何油液或油脂。易滑脫的把手及握持區將無法讓您在發生意外狀況時安全地抓緊並控制工具。

電池式工具使用和注意事項

▶ 只用製造商規定的充電器充電。將適用於某種電池盒的充電器用到其他電池盒時會發生著火危險。
▶ 只有在配有專用電池盒的情況下才使用電動工具。使用其他電池盒會發生損壞和著火危險。
▶ 當電池盒不用時，將它遠離其他金屬物體，例如回形針、硬幣、鑰匙、釘子、螺絲或其他小金屬

物體，以防一端與另一端連接。電池端部短路會引起燃燒或火災。

在濫用條件下，液體會從電池中濺出；避免接觸。如果意外碰到了，用水沖洗。如果液體碰到了眼睛，還要尋求醫療幫助。從電池中濺出的液體會發生腐蝕或燃燒。
▶ 請勿使用已受損或經改裝的電池盒。已受損或經改裝的電池組可能出現無法預期的反應，進而導致著火、爆炸或造成人員受傷。
勿讓電池盒或工具靠近火源或暴露於異常溫度環境中。若是靠近火源或暴露在超過130℃的環境中可能造成爆炸。
請完全遵照所有的充電說明，電池盒或工具的溫度若是超出指示的規定範圍，請勿進行充電。不當充電或是未在規定的溫度範圍內進行充電，皆可能造成電池損壞並面臨更高的著火風險。

檢修

▶ 將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。
▶ 請勿自行檢修受損的電池盒。電池組應交由製造商或是獲得授權的服務供應商來進行檢修。

起子機安全注意事項

進行作業時，固定釘可能會碰觸到隱藏的配線，請從絕緣握把處拿持電動工具。固定釘接觸到「導電」電線可能導致電動工具外露的金屬部件「導電」，進而使操作人員遭受電擊。
使用合適的偵測裝置偵察隱藏的電線，或者向當地的相關單位尋求支援。接觸電線可能引起火災並讓操作者觸電。若損壞瓦斯管會引起爆炸。如果水管被刺穿會導致財物損失。
▶ 請牢牢握緊電動工具。旋緊與鬆開螺栓時，瞬間可能會有較大的反作用力。
▶ 固定好工件。使用固定装置或老虎鉗固定工件，會比用手持握工件更牢固。
▶ 必須等待電動工具完全靜止後才能將它放下。嵌件工具可能卡住而使電動工具失控。
如果充電電池損壞了，或者未按照規定使用充電電池，充電電池中會散發出有毒蒸氣。充電電池可能起火或爆炸。工作場所必須保持空氣流通，如果身體有任何不適必須馬上就醫。充電電池散發的蒸氣會刺激呼吸道。
切勿改裝拆開充電電池。可能造成短路。
▶ 尖銳物品（例如釘子或螺絲起子）或是外力皆有可能造成充電電池損壞。進而導致內部短路而發生電池起火、冒煙、爆炸或過熱等事故。
▶ 僅可在製造商的產品中使用充電電池。如此才可提供過載保護。

保護充電電池免受高溫（例如長期日照）、火焰、污垢、水液和濕氣的侵害。有爆炸及短路之虞。

▶ 如果嵌件工具被夾住了，請立刻關閉電動工具的電源。請準備好承受反作用力所造成的反彈。電

動工具過載時或當它在進行加工的工件內部歪斜時，都會造成嵌件工具被夾住不動。

警告

伴隨拋光、鋸切、研磨、鑽孔及其他類似操作所產生的粉塵

可能致癌、導致胎兒畸形或造成基因突變。這類粉塵中部份含有以下物質：

鉛（含鉛顏料及漆料）、二氧化矽結晶（磚塊、水泥及其他砌牆材料）、砷和鉻酸鹽（經化學處理的木材）。罹病風險取決於您曝露在這些物質底下的頻率。為降低危險性，您應僅在通風良好的場所中進行作業，同時務必穿戴相關防護裝備（例如使用能夠濾掉細微粉塵顆粒的特殊設計呼吸面罩）。

▶ 請避免機器意外啟動。裝入充電電池之前，請您確認起停開關是否位於關閉位置。提起電動工具時如果把手指按在起停開關上，或者安裝充電電池時未關閉電動工具，都可能造成工安意外。
▶ 所使用的嵌件工具必須完好無損。嵌件工具如有受損便容易斷裂，可能導致人員受傷或造成財物損失。
▶ 裝入嵌件工具時務必要確認它是否牢牢地固定在工具夾頭上。如果嵌件工具未牢牢地套在夾頭內，便容易從接頭上鬆脫，並產生操作者無法控制機器的情況。
旋入長螺栓時，視螺栓類型及您所使用的嵌件工具而定可能會滑開，請您要小心。旋入長螺栓時比較不容易控制機器，起子頭易滑開進而造成操作者受傷。
在啟動電動工具之前，請您查看一下目前設定的旋轉方向。舉例來說，想要鬆開螺栓時旋轉方向若是設為旋入螺栓的方向，則可能導致電動工具失控地劇烈晃動。
▶ 請勿將本電動工具充當電鑽使用。配備跳脫離合器的電動工具不適合進行鑽孔。此離合器可能會在沒有預警的狀況下直接自動跳停。

產品和功率描述

請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及/或重傷。 請留意操作說明書中最前面的圖示。

依規定使用機器

在規定的尺寸大小和功率範圍內，可以使用本電動工具旋入 / 旋鬆螺絲、螺母和其它具有螺紋的接頭。

本電動工具不適合充當電鑽。

插圖上的機件

機件的編號和電動工具詳解圖上的編號一致。

(1) 離合器的護蓋
(2) 蓋子的固定螺栓
(3) LED 旋轉狀況指示燈（紅色 / 綠色）
(4) 充電電池電量的 LED 指示燈（黃燈 / 紅燈）
(5) 正逆轉開關
(6) 充電電池解鎖按鈕 ^a)
(7) 充電電池 ^a)
(8) 起停開關
(9) 快速夾頭
(10) 工具夾頭
(11) 嵌件工具
(12) 調整工具
(13) 調整墊片
(14) 把手（絕緣握柄）
a) 所述之配件並不包含在基本的供貨範圍中。

技術性數據

工業用充電式起子機
EXACT	12V-6-670 12V-4-1100 12V-2-670
產品機號	3 602 D96 4.6 3 602 D96 4.4 3 602 D96 4.5
額定電壓	V= 12 12 12
無負載轉速 n_0^A)B)	次/分 134-670 220-1100 134-670
Power Boost 最高轉速 ^A)B)	次/分 900 1500 900
根據 ISO 5393,硬/軟材料鎖螺絲的最大扭力 ^A)	Nm 1.5-6.0 1.0-4.0 0.5-2.0
工具夾頭
-快速夾頭	○ 1⁄4" 1⁄4" 1⁄4"	○	○
重量 ^C)	kg 0.83-1.07 0.83-1.07 0.83-1.07
防護等級	IP 20 IP 20 IP 20
充電電池(不包含在供貨範圍中)	鋰離子 鋰離子 鋰離子
充電狀態下的建議環境溫度	°C 0...+35	0...+35	0...+35
操作狀態下的容許環境溫度 ^D) 以及存放狀態下	°C -20...+50	-20...+50	-20...+50
相容的充電電池	GBA 12V... GBA 12V...		GBA 12V...

218|繁體中文

工業用充電式起子機
EXACT	12V-6-670 12V-4-1100 12V-2-670
為確保最大效能而建議使用的充電電池	GBA 12V 2,0AhGBA 12V 3,0AhGBA 12V 6,0Ah	GBA 12V 2,0AhGBA 12V 3,0AhGBA 12V 6,0Ah	GBA 12V 2,0AhGBA 12V 3,0AhGBA 12V 6,0Ah
建議使用的充電器	GAL 12...GAX 18...	GAL 12...GAX 18...	GAL 12...GAX 18...

A) 於 20-25 ℃ 配備充電電池 GBA 12V 6.0Ah 時測得。
B) 轉速 < 50% 時，性能受限
C) 視所使用的充電蓄電池而定
D) 溫度 <0 ℃ 時，性能受限
數值可能因產品而異，並受使用條件以及環境條件影響。進一步資訊請見www.bosch-professional.com/wac。

準確度提示

降低轉速（尤其是低於 50%）會導致最大扭矩降低。使用 Power Boost 提高的速度會影響準確度和關閉行為。離合器可能會過度鎖定。

根據 VDI 2647，機器性能測試通常以 600 次 / 分的速度進行。

轉速和 / 或扭力的變化會影響精準度。

必須使用對應的設定檢查機器性能。

充電電池

Bosch 亦販售不含充電電池的充電式電動工具。可以從外包裝看出電動工具的供貨範圍是否包括電池。

為充電電池進行充電

▶ 只能選用技術性數據裡所列出的充電器。僅有這些充電器適用於電動工具所使用的鋰離子充電電池。

提示：由於國際運輸規定，出貨時鋰離子充電電池已部分充電。初次使用電動工具之前，請先將充電電池充飽電以確保充電電池蓄滿電力。

安裝充電電池

將已充飽電的充電電池推至充電電池固定座內，直到卡緊。

取出充電電池

若要取出充電電池，請按解鎖鈕，然後將充電電池抽出。不可以強行拉出充電電池。

充電電池的電量指示器（黃色 LED）

充電電池的電量指示器(4)	含義
燈號閃爍+警告聲	為充電電池進行充電:大約還可拆裝6-8次螺栓。
持續亮起+警告聲	電量不足以再進行任何螺栓拆裝,或是電動工具過載:無法再次啟動電動工具。-取出充電電池並裝上已充飽電的充電電池。

充電電池的 含義

電量指示器

(4)

呈閃爍狀態 電動工具過熱，無法繼續操作：

- 必須等待閃爍的燈號自動熄滅之後，電動工具才能重新運轉。

插入充電電池 (7) 和按壓起停開關 (8) 時，充電電池的電量指示器 (4) 會顯示充電電池的目前電量 5 秒鐘。

充電電池的電量指示器 (4) 容量

綠色 60-100 %

黃色 30-60 %

紅色 0-30 %

如何正確地使用充電電池

妥善保護充電電池，避免濕氣和水分滲入。

充電電池必須儲存在 -20^ 至 50^ 的環境中。夏天不可以把充電電池擱置在汽車中。

充電後如果充電電池的使用時間明顯縮短，代表充電電池已經損壞，必須更換新的充電電池。

請您遵照廢棄物處理相關指示。

安装

在電動工具上進行任何作業之前（例如維修，更換工具等等），請將機器中的電池取出。若是不小心觸動起停開關，可能造成人員受傷。

操作環境和存放環境

本電動工具僅適合在密閉場所內使用。

為確保機器能夠正常運作，環境溫度的容許範圍介於 0 °C 與 +45 °C，空氣相對濕度的容許範圍則為 20 至 90 % 之間，且不可有露水凝結現象。

設定電動工具

透過 5.2 版以及以上的 BOSCH EXACT

Configurator 軟體，您即可對電動工具進行各種設定（例如轉速、旋緊階段、防止重複旋轉功能）。進行設定時必須透過 USB 連接介面把電動工具連接在電腦上。此時，請使用 USB 傳輸線：

USB 2.0 A 型/Micro-USB 2.0 B 型

• 雙重屏蔽
• 最大長度 1 m

透過 USB 介面進行設定時，可能會在非工業環境下出現無線電干擾。

此時請您遵照軟體操作說明書上的所有安全注意事項和指示。

更換工具（請參考圖 A）

▶ 裝入嵌件工具時務必要確認它是否牢牢地固定在工具夾頭上。如果嵌件工具未牢牢地套在夾頭內，便容易從接頭上鬆脫，並產生操作者無法控制機器的情況。

安装嵌件工具

僅可使用接頭柄規格相符的嵌件工具（1/4"六角頭）。

• 將快換夾頭 (9) 的套筒往前拉。
• 將嵌件工具 (11) 插入工具夾頭 (10) 內，然後將快換夾頭重新放開。

拆卸嵌件工具

• 將快換夾頭 (9) 的套筒往前拉。
• 將嵌件工具 (11) 從工具夾頭 (10) 中取出，然後將快換夾頭重新放開。

操作

若要啟動電動工具，您應先透過正逆轉開關 (5) 設定旋轉方向：

當正逆轉開關 (5) 不是位於中間位置時（作動安全鎖），電動工具才會啟動。

設定旋轉方向（請參考圖 B）

• 正轉：若要旋入螺栓，請將正逆轉開關 (5) 往左推到底。
• 逆轉：若要鬆開或旋出螺栓，請將正逆轉開關 (5) 往右推到底。

設定扭力（請參考圖 C）

扭力大小取決於跳脫離合器的彈簧預緊力。不論工具是正轉或逆轉運作，只要達到設定的扭力，便會觸發跳脫離合器。

若要設定自訂扭力，則須使用隨附的調整工具(12)。

• 轉動離合器的護蓋 (1)，直到兩個開口重疊。
• 將調整工具 (12) 插入離合器的小隆起處（調整墊片 (13)），並旋轉調整工具 (12)。

順時針旋轉時提高扭力，逆時針旋轉時降低扭力。

- 取出調整工具 (12)。轉動離合器的護蓋 (1)，直到開口關閉，以免離合器受到汙染。

提示：請依據螺栓連接類型調成必要設定值，最好能夠進行實測。實測時請用扭力扳手進行確認。

▶ 必須在規定的範圍中調整扭力，否則跳脫離合器會不會作動。
▶ 定期檢查螺絲連接的扭力，必要時重新調整跳脫離合器。

啟動 / 關閉

本起子機具有一個可隨指定範圍內之扭力作動的跳脫離合器。這個離合器將在達到設定之扭力時作動。

- 若要啟動電動工具：將起停開關 (8)

按壓到底。

- 一達到所設扭力後，電動工具隨即自動停止運轉。

▶ 如果過早放開起停開關 (8)，將無法達到預設扭力。
▶ 定期檢查螺絲連接的扭力，必要時重新調整跳脫離合器。

溫控的過載保護裝置

過載時電動工具會關機，直到重新回到理想操作溫度的範圍。若想繼續操作，則須將起停開關 (8) 放開後再重新開啟電動工具。

轉速低於 50% 時，便無法以最佳效率操作電動工具。這可能導致溫度過載保護裝置提早啟用。如果這些設定有問題，請將輸出速度配置為 50% 以上或降低所使用的最大扭力。

作業注意事項

▶ 電動工具應先停止運轉，然後才放到螺母 / 螺栓上。轉動中的嵌件工具可能會滑開。

旋轉狀況指示燈（綠色 / 紅色 LED）

當電動工具的扭力到達設定值時，便會觸發跳脫離合器。LED 指示器 (3) 將亮起綠燈。

若未達到預設扭力，則 LED 指示器 (3) 將亮起紅燈並發出一個警告聲。必須再次執行一次這個旋轉螺栓程序。

防止重複旋轉功能

旋轉螺栓時如果觸發了跳脫離合器，機器的馬達也會停止運轉。暫停 0.7 秒後才再度啟動。這樣的設計可預防操作者因為疏忽而再次旋入已旋緊的螺栓。

維修和服務

維修和清潔

在電動工具上進行任何作業之前（例如維修，更換工具等等），請將機器中的電池取出。若是不小心觸動起停開關，可能造成人員受傷。
▶ 電動工具和通風口都必須保持清潔，這樣才能夠提高工作品質和安全性。
▶ 最遲在進行 100000 次螺絲連接之後，檢查整個電動工具是否有損壞和磨損，並檢查所有功能。然後再次調整離合器扭力。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。

220|한국어

當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上 10 位數的產品機號。

台灣進口商

台灣羅伯特博世股份有限公司

建國北路一段90號6樓

台北市10491

電話:[phone]

傳真:[phone]

www.bosch-pt.com.tw

制造商地址：

Robert Bosch Power Tools GmbH

羅伯特·博世電動工具有限公司

70538 Stuttgart / GERMANY

70538 斯圖加特/ 德國

以下更多客戶服務處地址：

建議使用的鋰離子充電電池受危險物品法的規範。使用者無須另外使用保護包裝便可運送該充電電池。

但是如果將它交由第三者運送（例如：寄空運或委託運輸公司），則應遵照包裝與標示的相關要求。此時必須向危險物品專家請教有關寄送危險物品的相關事宜。

確定充電電池的外殼未受損後，才可以寄送充電電池。用膠帶貼住裸露的接點並妥善包裝充電電池，不可以讓充電電池在包裝材料中晃動。同時也應留意各國相關法規。

廢棄物處理

必須以符合環保的方式，將損壞的電動工具、充電電池、配件和包裝材料進行回收再利用。

不可以把電動工具和充電電池 / 抛棄式電池丟入一般家庭垃圾中!

充電電池 / 抛棄式電池:

鋰離子：

請注意「搬運」段落中的指示 (參見「搬運」，頁 220)。

한국어

안전 수칙

전동공구 일반 안전 수칙

경고
