MANUALE UTENTE HR2450X8 MAKITA

Per quello utensile vengono usati i significi seguenti. Assicurarsi di averne compreso il significato prima di usare l'utensile.

Symbolen

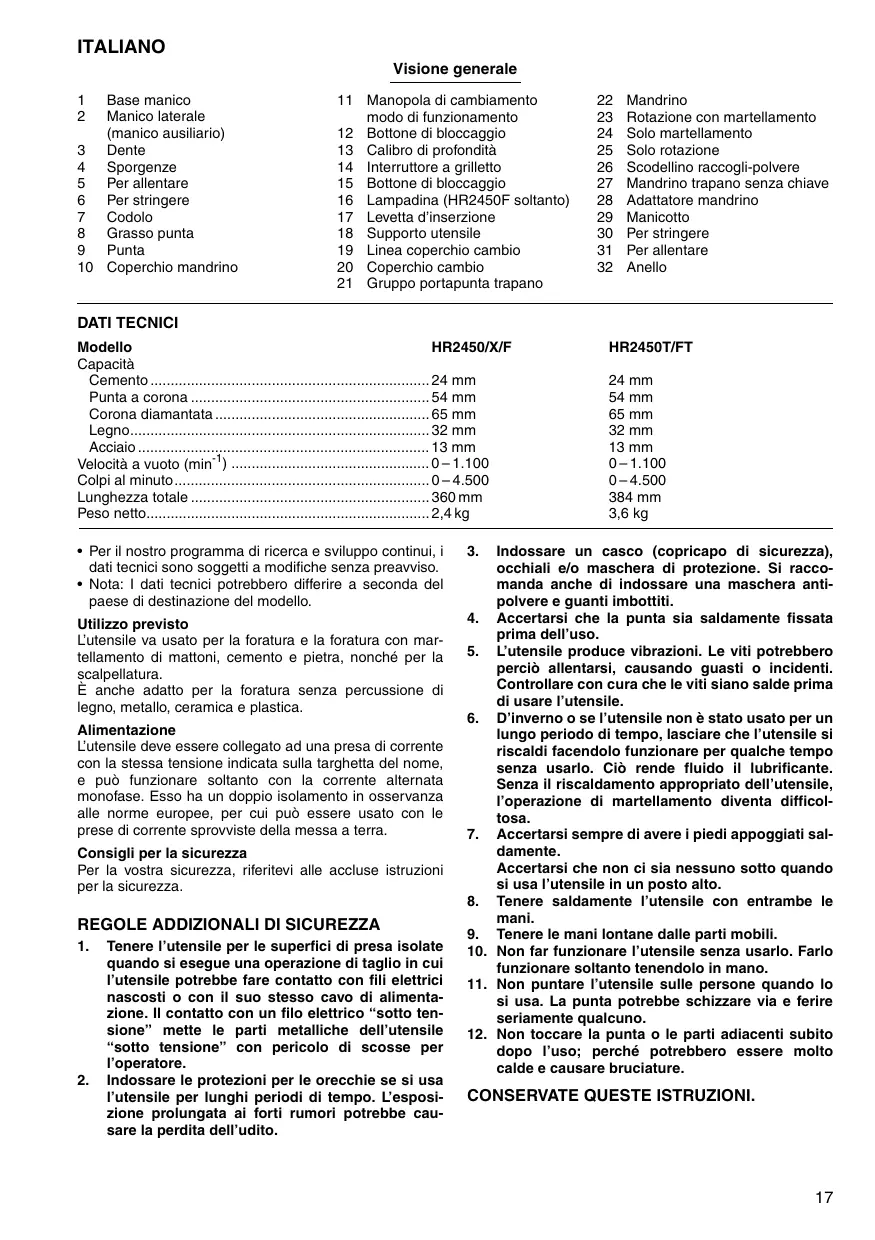

1	Base manico	11	Manopola di cambiamento	22	Mandrino
2	Manico laterale		mode di funzionamento	23	Rotazione con martellamento
	(manico ausiliario)	12	Bottone di bloccaggio	24	Solo martellamento
3	Dente	13	Calibro di profondità	25	Solo rotazione
4	Sporgenze	14	Interruttore a grilletto	26	Scodellino raccogli-polverve
5	Per allentare	15	Bottone di bloccaggio	27	Mandrino trapano alla chiave
6	Per stringere	16	Lampadina (HR2450F soltanto)	28	Adattatore mandrino
7	Codolo	17	Levetta d'insertizione	29	Manicotto
8	Grasso punta	18	Supporto utensile	30	Per stringere
9	Punta	19	Linea coperchio cambio	31	Per allentare
10	Coperchio mandrino	20	Coperchio cambio	32	Anello
		21	Gruppo portapunta trapano

DATI TECHNICI

Modello	HR2450/X/F	HR2450T/FT
Capacità
Cimento	24 mm	24 mm
Punta a corona	54 mm	54 mm
Corona diamantata	65 mm	65 mm
Legno	32 mm	32 mm
Acciaio	13 mm	13 mm
Velocità a vuoto (min-1)	0-1.100	0-1.100
Colpi al minuto	0-4.500	0-4.500
Lunghezza totale	360 mm	384 mm
Peso netto	2,4 kg	3,6 kg

• Per il nostro programma di ricerca e sviluppo continuui, i dati tecnici sono soggetti a modifiche della preavviso.
• Nota: I dati tecnici potrebbero diferire a seconda del paese di destinazione del modello.

Utilizzo previsto

Lutensile va usato per la foratura e la foratura con martellamento di mattoni, cemento e pietra, nonché per la scallellatura.

Èanche adatto per la foratura alla percussione di legno, metallo, ceramica e plastica.

Alimentazione

L'utensile deve essere collegato ad una presa di corrente con la stessa tensione indicata sulla targhetta del nome, e cui funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento in osservanza alle norme europee, per cui cui più essere usato con le prese di corrente sprovvieste della messa a terra.

Consigli per la sicurezza

Per la vostra sicurezza, riferitevi alle accluse istruzioni per la sicurezza.

REGOLE ADDIZIONALI DI SICUREZZA

1. Tenere l'utensile per le superfici di presa isolate quando si esegue una operazione di taglio in cui l'utensile potrebbe fare contatto con fili elettrici nascosti o con il suo stesso cavo di alimentazione. Il contatto con un filo elettrico "sotto tensione" mette le parti metalliche dell'utensile "sotto tensione" con pericolo di scosse per l'operatore.

2. Indossare the protezioni per le orecchie se si usa l'utensile per lunghi periodi di tempo. L'esposizione prolongata ai forti rumori potrebbe causare la perdita dell'uditio.

3. Indossare un casco (copricapo di sicurezza), occhiali e/o maschera di protezione. Si raccomandaanche di indossare una maschera anti-polvere e guanti imbottiti.

4. Accertarsi che la punta sia saldamente fissata prima dell'uso.
5. L'utensile produce vibrazioni. Le viti potrebbero perché allentarsi, causando guasti o incidenti. Controllare con cura che le viti siano salute prima di usare l'utensile.
6. D'inverno o se l'utensile non è stato usato per un lungo periodo di tempo, lasciare che l'utensile si riscaldi facendo funzioni per quale tempo除去 uso. Ciò rende fluido il lubricante. Senza il riscaldamento appropriato dell'utensile, l'operazione di martelltamento diventa dificoltosa.
7. Accertarsi sempre di averere i piedi appoggiati sallamente. Accertarsi che non ci sa nessuno fatto quando si usa l'utensile in unippo alto.
8. Tenere saldamente l'utensile con entrambe le mani.
9. Tenere le mani lontane delle parti mobili.
10. Non far funzionare l'utensile perché uscarlo. Farlo funzionare sostanto tenendolo in mano.
11. Non pumentare l'utensile sulle persone quando lo si usa. La punta potrebbe schizzare via e ferire seriamente qualcuno.
12. Non toccare la punta o le parti adiacenti subito\ dopo l'uso; perché potrebbero essere molto\ calde e causare bruciature.

CONSERVATE QUESTE ISTRUZIONI.

ISTRUZIONI PER L'USO

Impugnatura laterale (manico ausiliario) (Fig. 1)

Usare sempre il manico laterale per garantire la sicurezza operativa. Installare il manico laterale in modo che il dente del manico entri tra le sporgenze sul tamburo dell'utensile. Stringere poi il manico girandolo in senso orario sul punto desiderato. Esso più essere spostato di 360^ , in modo da poter essere fissato in qualsiasi posizione.

Installazione o rimozione della punta da trapano

ATTENZIONE:

Assicuratevi sempre que l'utensile si spento e che il cavo di alimentazione sia staccato alla presa di corrente prima di installare o di rimuovere la punta.

Pulire il codolo e applicare il grasso per punte di installa. (Fig. 2)

Inserire la punta nell'utensile. Girare la punta e spingerla finché non viene agganciata. (Fig. 3)

Dopo l'installazione, accertarsi sempre che la punta sia fissata saldamente in posizione provando a tirarla fuori.

Per togliere la punta, abbassare completamente il coperchio del mandrino e tirare fuori la punta. (Fig. 4)

Angolazione della punta

(per scriccatura, disincrostazione o demolizione)

ATTENZIONE:

Prima diambiare l'angolazione della punta, assicurarsi sempre che l'utensile sa spento e sc Collegato nella presa della corrente.

La puntacouldesserefissataconl'angolazionedesiderata.Per cambiare l'angolazione della punta,premere il pulsante di bloccaggio e portare la manopola de selezione della modalità di funzionamento sul symbolo - Ruotare la punta all'angolazione desiderata. (Fig.5)

Premere il pulsante di blocaggio e portare la manopola di selezione della modalità di funzionamento sul significo. Accertare quindi che la punta si saldamente fissata ruotandola leggermente.

(Fig. 6)

Asta di profondità (Fig. 7)

Il asta di profondità è comodo per trapanare i fori a profondità uniformi. Allentare il manico laterale e insereire il asta di profondità nel foro del manico laterale. Regolare il asta di profondità alla profondità desiderata, e stringere il manico laterale.

NOTA:

Il asta di profondità non più essere usata alla posizione dove sbatte contro l'alloggiamozzo dell'ingranaggio.

Funzionamento dell'interruttore a grilletto (Fig. 8)

ATTENZIONE:

Prima di collegare l'utensile alla presa di corrente, accertarsi sempre che l'interruttore a grilletto funzioni correttamente e torni sulla posizione "OFF" quando viene rilasciato.

Per avviare l'utensile, schiacciare sempliciente l'interruttore a grilletto. La velocità dell'utensile augenta con l'autorentare dea pressione sull'interruttore a grilletto. Rilasciare l'interruttore a grilletto per arrestare l'utensile. Per il funzionamento continuo, schiacciare l'interruttore a grilletto e spinge dirento il bottone di blocaggio. Per arrestare l'utensile alla posizione di blocaggio, schiacciare completamente l'interruttore a grilletto e rilasciario.

Accensione delle lampadine (Fig. 8)

Modelli HR2450F/HR2450FT

ATTENZIONE:

Non guardare la luce o guardare direttamente la fonte di luce.

Per accendere la lampadina, schiacciare il grilletto. Rilasciare il grilletto per spegnerla.

NOTA:

Usare un panno asciutto per togliere lo sporco alla lente della lampadina. Fare attenzione a non graffiare la lente della lampadina, perché ciò potrebbe ridurre l'illumina-zione.

Funzionamento della leva di inversionione (Fig. 9)

Questo utensile è dotato di un interruptore di inversionione che consente di invertire il senso di rotazione. Portare la leva dell'interruttore di inversionione in posizione (lato A) per la rotazione in senso orario, o in posizione (lato B) per la rotazione in senso antiario.

ATTENZIONE:

• Controllare sempre la direzione di rotazione prima di far funzionare l'utensile.
• Usare la leva di inversionione soltanto dopo che l'utensile si è arrestato completeness. Se si cambia la direzione di rotazione prima del suo arresto, si potrebbe danneggiarlo.
• Quando si fa funzionare l'utensile nella modalità di rotazione in senso antiario, il grilletto dell'interruttore viene schiacciato a metà e l'utensile funzione a metà della sua velocità. Durante la rotazione in senso antiario non siouldo spingere il bottome di bloccaggio.

Cambiamento del supporto utensile

Modelli HR2450T/HR2450FT

Il supporto utensile più essere lavorante cambiato per il gruppo portapunta trapano.

Rimozione del supporto utensile (Fig. 10)

Rimuovere sempre la punta prima di rimuovere il supporto utensile.

Prerende il coperchiochio candido del supporto utensile e girarlo nella direzione della freccia finché la linea del coperchio utensile si sposta dal simbolo al simbolo

. Tirare con forza nella direzione della freccia.

Modo di attaccare il gruppo portapunta trapano (Fig. 11)

Accertarsi che la linea del gruppo portapunta trapano indichi il simbolo. Prendere il coperchiochiochio del gruppo portapunta utensile e regolare la linea sul simbolo.

Metteré il gruppo portapunta utensile sul mandrino dell'utensile. Prendere il coperchiorosso del gruppo portapunta utensile e girare la linea del coperchiorosso bio sul significhe si sente chiaramente uno scatto.

Selezione della modalità di funzionamento

Rotazione con martellamento (Fig. 12)

Per la foratura di cemento, muratura, ecc., premere il pulsante di bloccaggio e portare la manopola di selezione della modalità di funzionamento sul symbolo. Usare una punta con l'estremita in carburo di tungsteno.

Solo martellamento (Fig. 13)

Per operazioni di scriccatura, disincrostazione o demolizione, premere il pulsante di blocaggio e portare la manopola di selezione della modalità di funzionamento sul symbolo . Usare una punta a lancia, uno scalpato a freddo, uno scalpello per disincrostazione, ecc.

Solo rotazione (Fig. 14)

Per la foratura di legno, metallo o materie plastiche, preme il pulsante di blocaggio e portare la manopola di selezione della modalità di funzionamento sul symbolo. Usare una punta elicoidale o una punta da legno.

ATTENZIONE:

Non ruotare la manopola de selezione della modalità di funzionamento quando l'utensile è in funzione sosto carica. Ci più danneggiare l'utensile.
Per evitare l'usura precoce del meccanismo di selezione della modalità di funzionamento, assicurarsi che la relativa manopola sia sempre posta correttamente in una delle tre posizioni di modalità.

Limitatore di coppia

Il limitatore di coppi si attiva quando viene raggiunto un certo livello di coppi e il motore si disinnesta dall'albero motore. La punta smete alla forige.

ATTENZIONE:

• Non appena il limitatore di coppi si attiva, arrestate immediamente l'utensile. Ciò ne previene l'usura prematura.
• Con quello utensile non si possono usare seghe frontali a corona perché tendono a contrarsi o a penetrare facilemente nel foro causando la frequente attivazione del limitatore di copbia.

Perforazione (Fig. 15)

Portare la manopola di selezione della modalità di funzionamento sul symbolo.

Piazzate la punta nel punto desiderato per il foro poi premete il grilletto.

Non forzate l'utensile. Una leggera pressione d'a miglioriorisultati. Mantenete l'utensile in posizione ed evitate che scivoli via dal foro.

Non esercitare ulteriori pressioni se il foro diventa intasato di schegge o particelle. Fate-inverse girare l'utensile alla velocita del minimo ed estraete parzialmente la punta dal foro. Ripetendo ciò diverse volte, il foro si pulisce e potete continuare la normale foratura.

ATTENZIONE:

Al momento della trapanazione del foro, sull'utensile/ Punta viene esercitata una improvvisa e tremenda forza torcente quando il foro diventa intasato di bave e particelle, oppure quando sbatte contro le barre di rinforzo incastrate nel cemento armato. Usate sempre l'impunatura laterale (manico ausiliario), tenete saldamente l'utensile per entrambé le impunature laterali e cambiate manico durante l'uso. Se non fatecision potestre perdere il controllo dell'utensile con pericolodi di ferite gravi.

Grasso della punta

Spalmate una piccola quantità di grasso (0.5 - 1.0g circa) sulla testa del gambo della punta prima di cominciare il lavoro.

Questa lubrificazione ne assicura il movimento scorrevole e la lunga durata di servizio.

Soffietto (Fig. 16)

Usate il soffietto per pulire il foro.

Scodellino della polvere (Fig. 17)

Usate lo scodellino della polvere per evitare che la polvere cada sull'utensile o su voi stessi quando trapanate un punto sopra la testa. Attaccate lo scodellino della polvere alla punta, come mostrato nella Fig. 17. Le dimensioni delle punte a cui si posso attaccare gli scodellini sono come segue.

	Diametro Punta (mm)
Scodellino 5	6 – 14,5
Scodellino 9	12 – 16

Frammentazione/disincrostazione/demolizione (Fig. 18)

Portare la manopola di selezione della modalità di funzionamento sul symbolo.

Tenere saldamente l'utensile con entrambe le mani. Accendere l'utensile ed esercitare su diesso una leggera pressione in modo che non sbandi incontrato. Premando forte sull'utensile non se ne augenta l'efficienza.

Foratura del legno o metallo

Modelli HR2450/HR2450F/HR2450X (Fig. 19)

Usare il gruppo mandrino trapano opzionale. Per installarlo, riferirsi a "Installazione o rimozione della punta" della pagina precedente.

Modelli HR2450T/HR2450FT (Fig. 11)

Usare il gruppo portapunta trapano come attrezzatura standard. Per installerlo, riferirsi a "Cambiamento del supporto utensile" descririto nella pagina precedente.

Tenere fermo l'anello e girare il manicotto in senso antio- rario per aprire le ganasce del portapunta. Inserire la punta nel portapunta finché non cuiandere più除外. Tenere saldamente I'anello e girare il manicotto in senso orario per stringere il portapunta. Per rimuovere la punta, tenere fermo I'anello e girare il manicotto in senso antio- rario. (Fig. 20)

Portare la manopola di selezione della modalità di funzionamento sul symbolo. Si può trapanare il metallo di un massimo di 13 mm di spessore e il legno di un massimo di 32 mm di spessore.

ATTENZIONE:

• Non si deve mai usare la "rotazione con percussione" quando il gruppo del mandrino di perforazione è installato sull'utensile, perché altrimenti lo si può danneggiare.
  Inoltre, quando si inverte la rotazione dell'utensile, il mandrino di perforazione siould staccare.
• Una pressione eccessiva sull'utensile non permette una lavorazione più veloce. Infatti esta eccessiva pressione servirà solo a danneggiare la punta, a diminuire le possibilità di lavorazione e aiuterà a danneggiare l'utensile più in fretta.
• Al momento dell'uscita dal foro sulla punta viene esercità una forza tremenda. Tenere l'utensile ben fermo e fare attenzione al momento in cui la punta comincía ad uscire dall'altra parte del foro.
• Una punta che si è bloccata può essere liberata inserendo il moto inverso dell'utensile. Anche in quello caso, l'utensile torna indietro di colpo se non lo si tiene ben fermo.
• Sempre fissare pezzi piccoli su morphe oppure altri strumenti di fissaggio.

Per le operazioni di foratura con la corona diamantata, regolare sempre la leva dichio. sulla posizione per la "rotazione soltanto".

ATTENZIONE:

Se si usa la corona diamantata nel modo di "rotazione con percussione", si potrebbe danneggiare la corona.

MANUTENZIONE

ATTENZIONE:

Prima di eseguire qualsiasi lavoro sull'utensile, accertatevi sempre che sua spento e staccato nella presa di corrente.

Per mantenere la sicurezza e l'affidabilità del prodotto, le riparazioni, la manutenzione o le regolazioni dovrebero essere eseguite da un centro di assistenza Makita autorizzato.

Cambio del portaherramenta

Para el Modelo HR2450T/HR2450FT

Gli accessory o raccordi segunti sono raccomandati per l'uso con l'utensile Makita specificato in quello manuale. L'uso di qualsiasi alto accessory o raccordo potrebbe causare pericoli di ferite alle persone. Gli accessory o raccordi devono essere usati sostanto nel modo correto e specificato.

NL ACCESSORIES

LET OP:

DICHIARAZIONE DI CONFORMITA CON LE NORME DELLA COMUNITA EUROPEA

Dichiariamo sulla notre sola responsabilità che dato prodotto è conforme agli standard o documenti standardizzati seguienti:

HD400, EN50144, EN55014, EN61000

secondo le direttive del Consiglio 73/23/CEE, 89/336/CEE e 98/37/CE.

NEDERLANDS

EG-VERKLARING VAN CONFORMITEIT

I livelli del rumore pesati secondo la curva A sono:

Livello pressione sonora: 89 dB (A)

Livello potenza sonora: 102 dB (A)

• Indossare i paraocrecchi.

Il valore quadratico medio di accellerazione è di 9,0 m/s².
