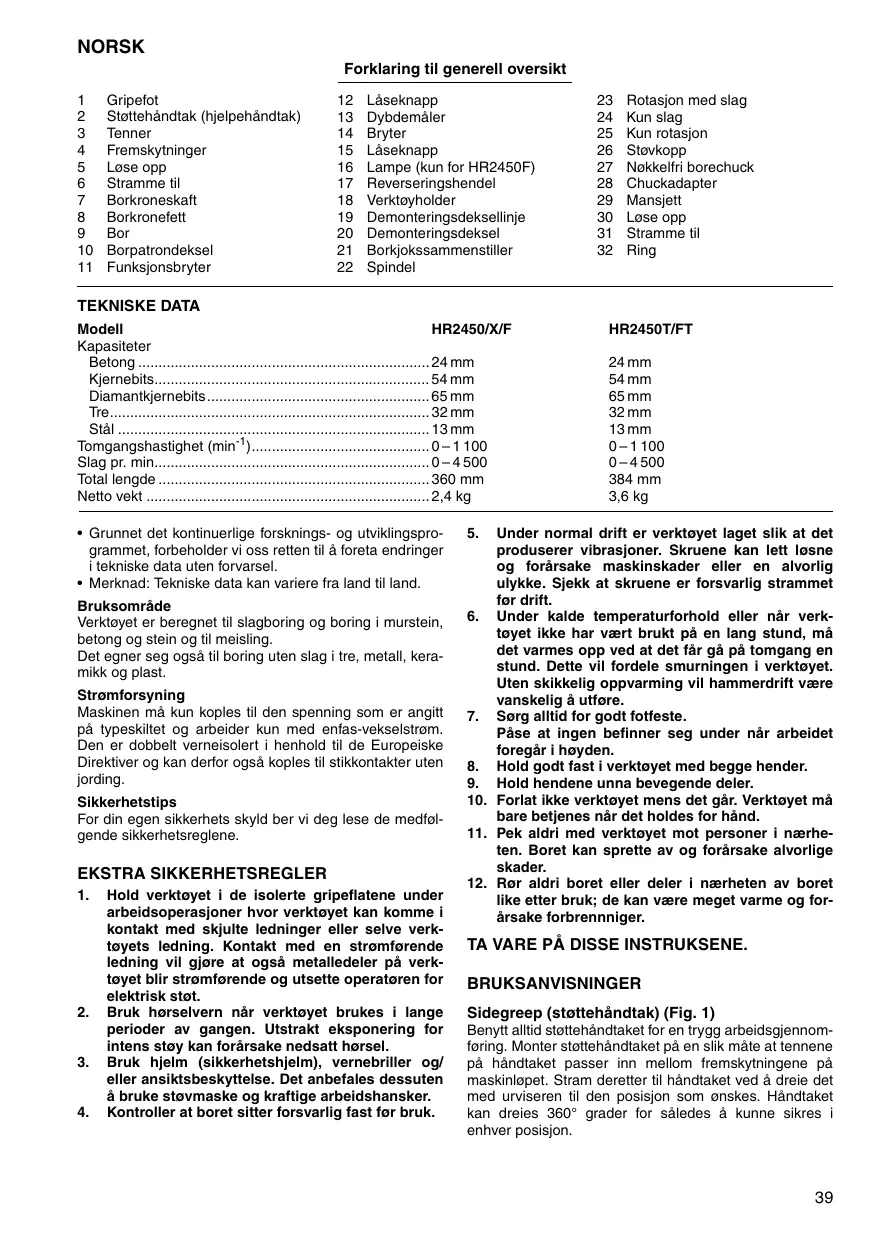

BRUKSANVISNING HR2450X8 MAKITA

Folgende viser de symblene som brukes for maskinen. Det er viktig Å forstå betydningen avppe for maskinen tas i bred.

Symbolit

• Ret til tekniskeændringer forbeholds.
• Bemerk: Data kan variere fra land til land.

Stovopsamler (Fig. 17)

• Grunnet det kontinuierlige forsknings- og utvikingsprogrammet, forbeholder vi oss retten til Å foreta endringer i tekniske data uten forvorsel.
• Merknad: Tekniske data kan variere fra land til land.

Bruksomrade

Verktøyet er beregnet til slagboring og boring i murstein, betong og stein og til meisling.

Det egner seg også til boring uten slag i tre, metall, keramikk og plast.

Strømforsyning

Maskinen mä kun kopies til den spenning som er angitt
på typeskilitet og arbeider kun med enfas-veksestrom.
Den er dobbelt verneisolert i henhold til de Europeiske Direktiver og kan derfor ögså kopies til stikkontakter uten jording.

Sikkerhetsstips

For din egen sikkerhets skyld ber vi deg lese de medfol-gende sikkerhetsreglene.

EKSTRA SIKKERHETSREGLER

1. Hold verktøyet i de isolerte gripeflatene under arbeidsoperasjoner hvor verktøyet kankommen i kontakt med skjulte ledninger erer selve verktoyets ledning. Kontakt med en stromforende ledning vil gøre at ogsa metalleder pa verktøyet blir stromforende og utsette operatoren for elektrisk stot.
2. Bruk hørselvern nár verktøyet brukes i lange期内er av gangen. Utstrakt ekspondering for intens stoy kan forarsake nedsatt hørsel.
3. Bruk hjelm (sikkerhetshjelm), vernebriller og/eller ansiktsbeskyttelse. Det anbefales dessuten a bruke stovmaske og kraftige arbeidshansker.

4. Kontroller at boret sitter forsvarlig fast for bruk.

5. Under normal drift er verktoyet laget sik at det produserer vibrasjoner. Skruene kan lett losne og forarsake maskinskader ell er en alvorlig ulykke. Sjekk at skruene er forsvarlig strammet for drift.

6. Under kalde temperaturforhold eller narr verktoyet ikke har vært brukt på en lang穩定, på det varme's opp ved at det fær gå på tomgang en穩定. Dette vir fordele smurningen i verktoyet. Uten skikkelig oppvarming vil hammerdrift på vanskelig Å utføre.
7. Sorg alltid for godt fotfeste.

Pase at ingen befinner seg under nár arbeidet foregár i hóyden.

1. Hold godt fast i verktoyet med begge hender.
2. Hold hendene unna bevegende deler.
3. Forlat ikke verktøyet mens detgars. Verktøyet på bare betjenesningar det holds for hand.
4. Pek aldri med verktoyet mot personer i nærhen. Boret kan sprette av og forarsake alvorlige skader.
5. Ror aldri boret ell derer i nærhenet av boret like fetter bruk; de kan vare meget varme og forarsake forbrenniger.

TA VARE PÁ DISSE INSTRUKSENE.

BRUKSANVISNINGER

Sidegreep (stottehandtak) (Fig. 1)

Benytt alltid stottehandtaket for en trygg arbeidsgjennom-foring. Monter stottehandtaket pa en sik mate at tennene pa handtaket passer inn mellom fremskytningene pa maskinlopet. Stram deretter til handtaket ved a drete det med urviseren til den posisjon som onskes. Handtaket kan dreies 360^ grader for saledes a kunne sikres i enhner posisjon.

Montering og fjerning av bor

NB!

Sorg for at bryteren er slatt av og at ledningen et tatt ut av kontakten før montering eller fjerning av boret.

Rengjør borkroneskaftet og påfør borkronefett før borkronen monteres. (Fig. 2)

Sett borkronen inn i maskinen. Vri borkronen og trykk den inn helt til den er fastkoplet. (Fig. 3)

Etter montering, sorg alltid for a kontrollere at borkronen holds forsvarlig pä plass ved a forsøke a dra den ut.

For a demontere borkronen, dra borpatrondekselet helt ned og dra borkronen ut. (Fig. 4)

Bitsvinkel (ved avsponing, avskalling og rivnig)

NB!

Se alltid til at verktøyet er avslätt og stopslet trukket ut av stikkontakten før bitsvinkelen skiftes.

Bitset kan festes i onsket vinkel. Trykk inn laseknappen og drei funksjonsmodusknotten til -symbolet for a endre vinkelen. Drei bitset til onsket vinkel. (Fig.5)

Trykk inn lasenkappen og drei funksjonsmodusknotten til -symbolet. Sjekk at bitset sitter forsvarlig fast ved a dreie litt pa det. (Fig.6)

Dybdemäler (Fig. 7)

Før De setter i stöpselet i stikkontakten, kontroller alltid at bryterne fungener slik de skal og gär tilbake i "AV" stilling nár de frigjøres.

For a starte maskinen, trekk simpelthen i bryteren. Maskinens hastighet okes ved a oke trykket pa bryteren.

Slipp bryteren for à stanse. For uavbrutt drift, trekk i bry- teren og trykk deretter inn laseknappen. For a stanse maskinen med laseknappen innate, trekk bryteren helt inn og deretter slipp den.

Tenne lampene (Fig. 8)

For modell HR2450F/HR2450FT

NB!

Se aldri direkte inn i lampen eller direkte pa lyskilden.

Lampen tennes ved Å trykke inn funksjonsbryteren og slukkes ved Å slippe den igjen.

MERKNAD:

Bruk en tørr klut til á törke skitt av lampelinsen med. Pass pa at/DDKE IINS Ripes opp siden ditte kan redusere belynsingseffekten.

Reverseringsbryter (Fig. 9)

Dette verktoyet er utstyrt med en reverseringsbryter for endring av rotasjonsretningen. Flytt reverseringsbryter-hendelen til posisjonen (A-siden) for medurs rotasjon eller til posisjonen (B-siden) for moturs rotasjon. NB!

• Kontroller alltid rotasjonsretningen for driftsstart.
• Benytt reverseringsbryteren bare etter at maskinen har stanset fullstendig opp. Å endre rotasjonsretningen for maskinen har stoppet kan skade maskinen.
• Nár verktóyet brukes i moturs rotasjon, trykkes brytereen bare halvinn og verktóyet vil gā med halv hastighet. Det er/DDke mular étrykke inn laseknappen nárverktóyet brukes i moturs rotasjon.

Skifte verktøyholder

For modell HR2450T/HR2450FT

Verktøyholderen kan på enkelt vis byttes ut med bor-kjokssammenstilleren.

Demontering av verktøyholder (Fig. 10)

För verktøyholderen kan demonteres ma bitset alltid tas ut forst. Ta tak i demonteringsedekselet på verktøyholderen og drei i pilretningen helt til demonteringsedekssellinjen beveiges fra -symbolelet til -symbolelet. Trekk hardi i pilretningen.

Montering av borkjokssammenstiller (Fig. 11)

Kun rotasjon (Fig. 14)

Til boring i tre, metall, ell er plastmaterialer, trykk inn laseknappen og drei funksjonsmodusknotten til 日 -symbolet. Bruk et spirallbets ell trebits.

NB!

• Drei aldri funksjonsmodusknotten nár verktøyet gär med belastning. Verktøyet vil ødelegges.
  For a unnga rask slitasje pa funksjonsendringsmekanismen, ma du passe pa at funksjonsmodusknotten alltid er noyaktig innstilt pa en av de trefunksjonsmodusposisjonene.

Motorvern

Verktoyets motorvern vil aktiveres ved overbelastning og automatisk stanse verktøyet. När dette skjer vil boret slutte à rotere.

NB!

• Sá snart motorvernet aktiveres má bryteren slippes. Dette vil motvirke skade på verktøyet.
  Hullsager kan ikke brukes i dette verktoyet idet disselett kan kile seg fast i hullet. Dette vil igjen forarsake atmotorvernet aktivernes for ofte.

Hammerboring (Fig. 15)

Still funksjonsmodusknotten pa 日 -symbolet.

Det mä ici legges mer trykk pa verktoyet nár hullet blir tilstoppet med spon og flis. Istedet bør du la verktoyet gà pà tomgang og sá fjerne boret delvis fra hullet. Gjör dette flere ganger til hullet er fritt for spon. Deretter fortsetter du som vanlig.

NB!

Det oppstär en vouldom og bra vridningskraft pa verktoy/ borspiss ved gennomboringen hvist hullet er tilstoppet med spon og lignende,ller naret bredre treffer armeringsstenger i betongen. Bruk alltid stottehandtaket (hjelpehandtaket) og hold verktoyet godt fast i begge stottehandtakene og bryerhandtaket under boringen. Hvis dette/DDke gjores kan det fore til at du mister konrollen over verktoyet med alvorlige legemsskader til folge.

Smoring av bortangen

Bruk stovkoppen for a hindre at stov spruter omkring og pa brukeren nar arbeidet foregår over hodet. Fest stovkoppen til boret som vist i fig. 17. Stovkoppen kan monteres pa følgende borbitsstørrelser.

	Bits diameter (mm)
Støvkopp 5	6 – 14,5
Støvkopp 9	12 – 16

Meisling/Avskalling/Nedriving (Fig. 18)

Still funksjonsmodusknotten på -symbolet.

Bruk det ekstra tilgjengelige borechuck-utstyret. Se "Montering og demontering av bor" som er beskrevet pa foregaarde side nár utstyret skal monteres.

For modell HR2450T/HR2450FT (Fig. 11)

Bruk borekjoksmodulen som standardutstyr. Nár du monterer den, má du slá opp under "Skifte verktøyholder" pá forrige side.

Hold ringen og drei mansjetten moturs for a apne kjoksjveen. For bitset sa langt inn i kjoksen som mulig. Hold godt fast i ringen og drei mansjetten medurs for a stramme til kjoksen. For a demontere bitset, hold ringen og drei mansjetten moturs. (Fig. 20)

Still funksjonsmodusknotten pa 品 -symbolet. Det kan bores optil 13 mm diameter i metall og optil 32 mm i tre.

NB!

• Rotasjon med hammerslag' ma aldri brukes nár borechuck-montasjen er monert pa verktoyet. Borechuck-montasjen kan odelegges.
  Borechucken an dessuten sprette av nár verktøyet settes i revers.
• For stort trykk pa maskinen betyr ikke at arbeitsdet går raskere. Unodig trykk vil bare medvirke til at borspissen ødelegges, jobben tar lengre tid og at motoren belastes.
• Det oppstär et vould somt trykk pa maskinen/boret idet gjennomboringen skjer. Hold godt fast i maskinen og utvis stor forsiktigitet nár den begyinner a ga igjennom arbeidsemnet.
• Et bor som har satt seg fast lösnes ved a sette bryteren i revers for a bakke ut. Maskinen kan imidiertidlett smette med minde den holdes godt fast for den slas pa.
• Små arbeidsemner på alltid festes i en skrustikke eller lignende.

Diamantkjerneboring

Nár diamantkjnerboring utfores, mA skiftespaken alltid stilles inn pa posisjon for a bruke "kun rotasjon" funksjonen.

NB!

Hvis boreoperasjoner med diamantkjernebits utfores nár verktoyet er innstil pa "rotasjon med slag", kan diamantkjernbitset odelegges.

SERVICE

NB!

För servicearbeider utføres på verktøyetmödet passes på at denne er slätt av og at stopselet er trukket ut av stikkontakten.

For a garantete at maskinen arbeider sikkert og palietigel bør reparasjoner, servicearbeider erinnstlinger utfores av et autorisert Makita-serviceverksted.

Yleisselostus

Dette tilbehoret eller utstyret anbefales til Å brukes samaen med din Makita maskin som er speisifisert i dette braksanvisingen. Bruk av annet tilbehør eller utstyr kan medfrole en risiko for personskader. Tilbehør og utstyr på bare brukes som speisifisert og bare til det det er beregnet til.

SF LISAVARUSTEET

VARO:

lydtrykksniva: 89 dB (A)

lydstykeniva: 102 dB (A)

• Benytt hørselvern.

Den vanlig belastede effektiv-verdi for akselerasjon er 9,0m / s^2
