MANUALE UTENTE Edge Power Mount GARMIN
Edge Power Mount Istruzioni di installmente
Informazioni importanti sulla sicurezza
AVVERTENZA
Il mancato rispetto delleindicazioni fornite di seguito potrebce causare incidenti e tamponamenti gravi o mortali.
Avvisi sulla bicyclicetta
- Seguire sempre il buon senso e utilizzato la bicyclicetta con prudenza.
- Accertarsi che la bicycletta e l'hardware siano stati conservati integri e che tutti i componenti siano installati correttamente.
Avverenza relativa alle distrazioni
Prestare attenzione quando si utilizza il dispositorio quando si è alla guida di un veicolo. Evitare di essere distratti dallo schermo, in caso contrario potrebbero verificarsi incidenti con lesioni personali gravi o morte. Le informazioni sul dispositorio devono essere visualizzate in un colpo d'occhio. Mantenere sempre l'attenzione sull'ambiente circostante e non guardare fisso lo schermo upone evitare restrazioni. Visualizzare lo schermo potrebbe impedire di evitare ostacoli o pericoli.
Avverenze relative al dispositivo
- Qualora non si presti attenzione a tali avventenze, si potrebbe compromettere il ciclo di vita del dispositivo o causare eventuali danni al dispositivo, incendi, combustioni chimiche, perdita di elettroliti e/o infortuni.
- Non immergere il dispositivo o le batterie in acqua o in altri liquidi.
- Evitare l'esposizione del dispositivo a fonti di calore o temperature elevate, ad esempio in un veicolo incustodito parcheggiato al sole. Per evitare possibili danni, rimuovere il dispositivo dal veicolo o riporlo lontano alla luce solare diretta.
- Non disassemblare, modificare, riproduire, forare o danneggiare il dispositivo.
- Non esporre il disposativo a fuoco, esplosioni o ad altri pericoli.
- Non esporre il disposativo a temperature al di fuori dell'intervallo seguente: From -20^ to 60^ (from -4^ to 140^ ).
- Se non si utilizes il disposativo per un periodo prolongato, riporlo a una temperatura compresa nell'intervalle seguente: From -40^ to 85^ (from -40^ to 185^ ).
Non utilizzare un cavo di alimentazione, un cavo dati e/o un adattatore di alimentazione non approvato o fornito da Garmin.
Istruzioni per l'installazione della Power Mount Edge

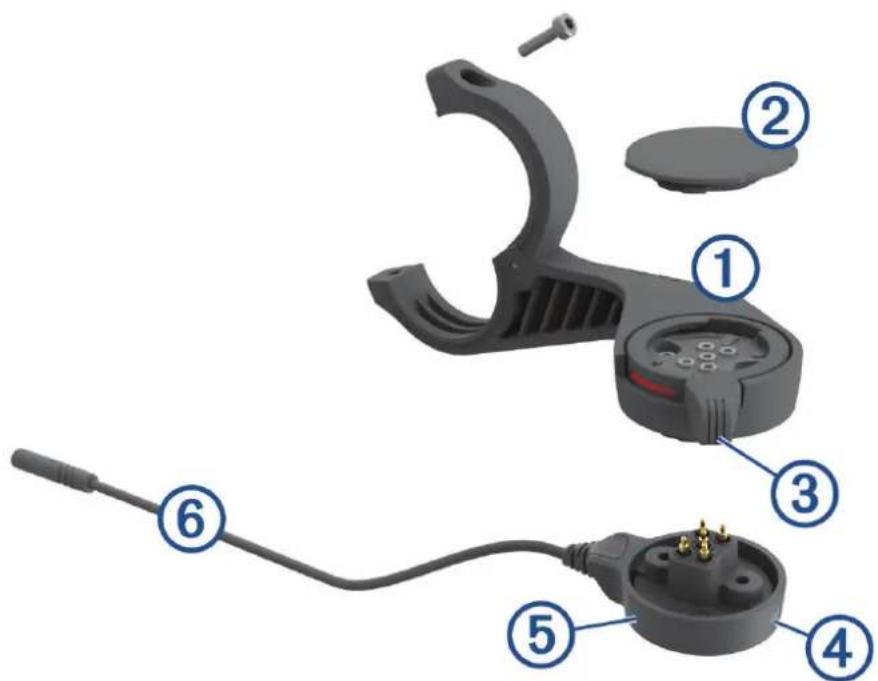

Panorama
| ① | Staffa da manubrio |
| ② | Tappo protettivo |
| ③ | Anello di blocco |
| ④ | LED di stato |
| ⑤ | Alimentatore |
| ⑥ | Cavo di alimentazione |
Installazione della Power Mount Edge
É possibl eutilizzare la Power Mount per installare il dispositivo Edge e collegarlo all'eBike. Garmin consiglia di regolare la staffa per il corretto angolo di visualizzazione del dispositivo Edge prima di collegare il cavo all'eBike.
1 Scegliere una posizione stabile per l'installazione della staffa Edge, tale da non compensettere l'uso delle e Bike in condizioni di sicurezza.

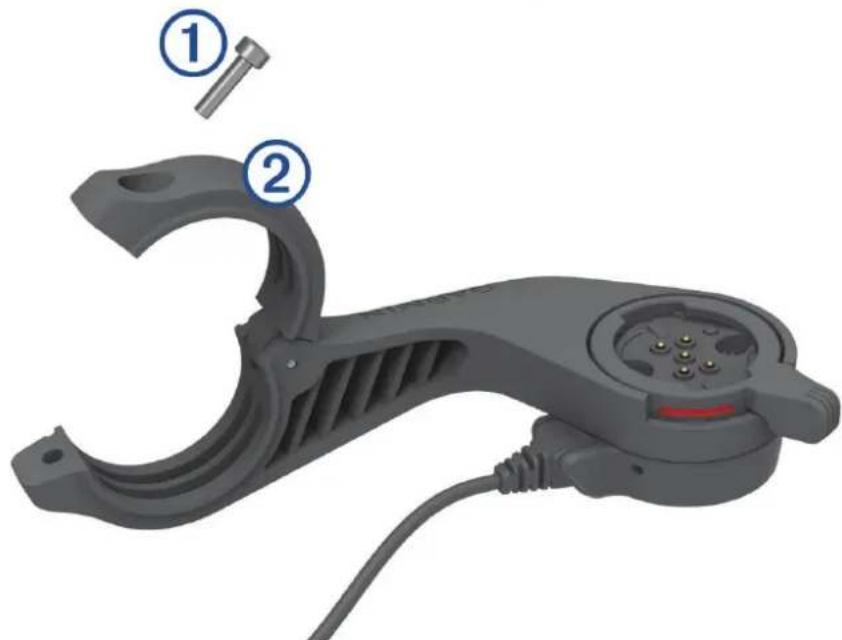

2 Utilizzare la chiave a brugola da 2.5 mm per rimuovere la vite ① dal connettore per manubrio ②
3 Posizione are un cuscinetto in gomma intorno al manubrio:
Se il diametro del manubrio è di 25,4 mm, utilizzare la quarizione in gomma più spessa.
Se il diametro del manubrio è di 31,8 mm, utilizzare la quarnizione in gomma più sottile.
4 Posizione are il connettore per manubrio intorno allo spessore in gomma.
NOTA: allineare i bordi del cuscinetto in gomma alle scanalature all'internalo del connettore del manubrio.

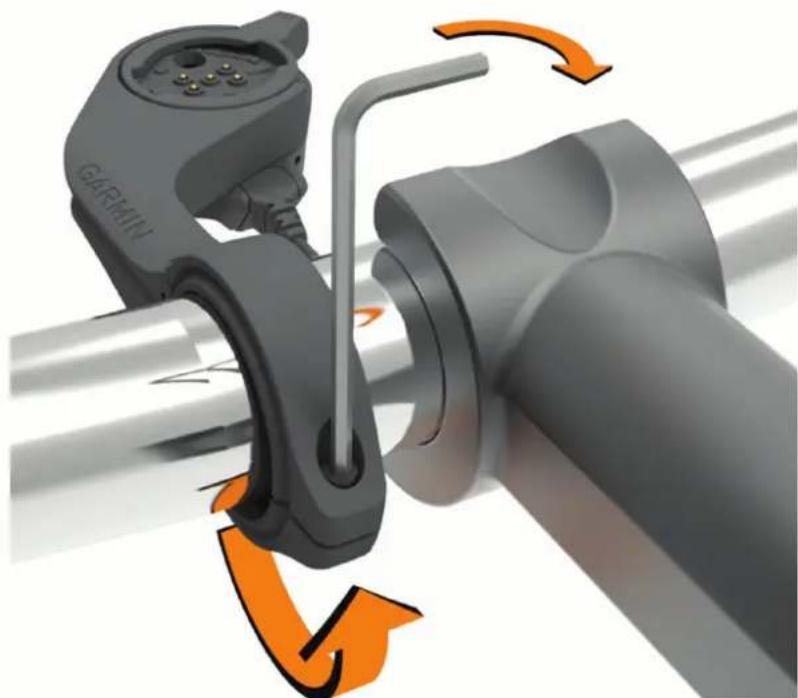

5 Riposizionare la vite e serrarla con la chiave esagonale da 2,5 mm finché l'accessorio non è fissato. NOTE: verificare periodicamente che la vite sia saliva.

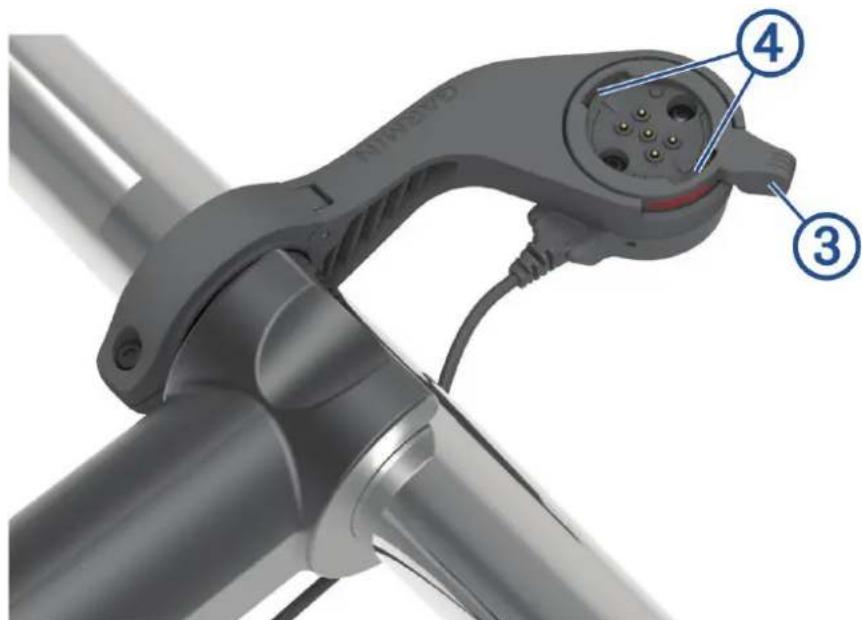

6 Apire l'anello di blocco. ③
NOTA: I'anello di blocco e in posizione aperta quando la linea rossa è visibile sul lato dell'accessorio.
7 Allineare le linguette sul retro del dispositivo Edge alle scanalature sulla staffa per eBike ④
8 Premere leggermente verso il basso e chiudere la leva per bloccare il dispositivo Edge nella staffa.

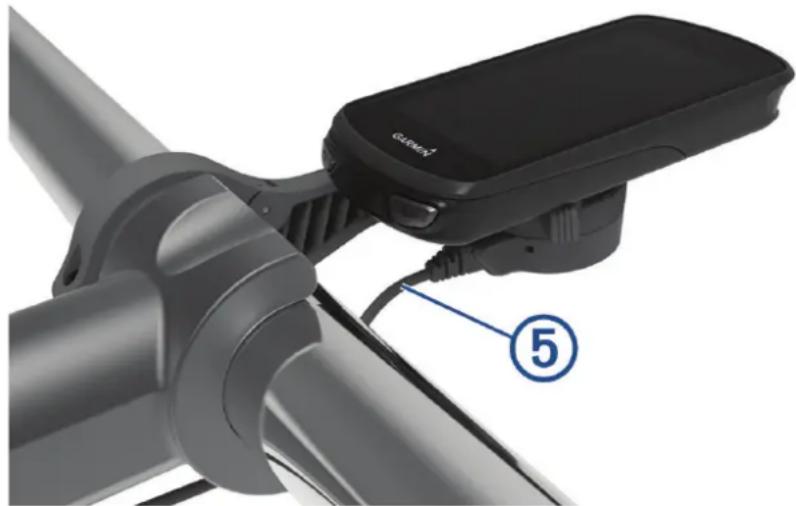

9 Collegare il cavo dell'alimentatore cavo di alimentazione compatibile sull'eBike (Cavi richiesti, pagina 18).
Cavi richiesti
Per completeness, e necessario acquireare uno dei seguenti cavi compatibili:
Cavo della staffa Power Mount Bosch
Cavo della staffa Power Mount Shimano
NOTA: Garmin consiglia di far accoriare il cavo Shimano compatibile fino alla lunghezza corretta da un technician esperto di bicyclette.
| Colore del cavo Funzione cavo | |
| Rosso Alimentazione | |
| Giallo Alimentazione | |
| Blu Terra | |
| Nero Terra |
Cavo della staffa Power Mount USB-A.
LED di stato della Power Mount Edge
Attività del LED Stato
Verde fisso La Power Mount è collegata all'alimentazione, ma non è associata a un dispositivo Edge.
Verde lampeggiante La Power Mount è associata al dispositivo Edge ed è in carica.
Rosso lampeggiante
Si è verificato un erre. Scollegare la Power Mount e rimuovere il dispositivo Edge. Ricollegare la Power Mount e installare il dispositivo Edge. Se la spia rossa continua a lampeggiare, contattare il servizio di assistenza.
Manutenzione del dispositivo
AVVISO
Fissare saldamente il cappuccio protettivo per evitare danni ai contatti esposti.
Mantenere i componenti puliti e privi di detriti.
Non conservare il dispositivo in ambienti in cui potrebbe essere esesto a temperature estreme per un periodo prolongato, al fine di evitare danni permanenti.
Evitare l'uso di detergenti chimici, solventi e schermi solari e insettifughi che possono danneggiare i componenti e le rifiniture in plastica.
Evitare urti eccessivi eutilizzare il prodotto con cura per non ridurne la durata.
Sostituire i componenti solo con ricambi originali Garmin. Contattare il rivenditore Garmin o visitare il site Web Garmin.
Per un corretto smaltimento della Power Mount in conformità alle leggi e alle disposizioni locali, contattare le autorità locali preposte.
Pulizia del disposativo
Rimuovere fango e sporcizia dall'area del cappuccio protettivo e dai contatti esposti.
- Con il cappuccio protettivo installato, tenere il dispositoso在整个 acqua corrente.
Dopo la pulizia, lasciare asciugare completeness il disposito.
Garanzia limitata
Il presente accessorio è coperto alla garanzia limitata standardi Garmin. Per ulteriori informazioni, visitare il site Web www.garmin.com/support/warranty.
