KÄYTTÖOHJE Edge Power Mount GARMIN

Edge Power Mount Asennusohjeet

Tärkeitä turvallisuustietoja

VAROITUS

Seuraavien varoitusten laiminlyonti voi aiheuttaa onnettomuuden tai tormayksen, joka voi johtaa kuolemaan taivakavaan loukkaantumisen.

Polkupyörän varoitukset

Käytä polkupyörä aina turvalliseti ja harkiten.
Varmista, etta pyorä ja varusteet on huollettu asianmukaisesti ja kaikki osat on asennettu oikein.

Varoitus hairiötekjöistä

Ole varovainen, kun käytät laitetta ohjatessasi ajoneuvoa. Älä anna nayton Haitata keskittymistä. Se voi aiheuttaa onnettouuuden, joka voi johtaa kuolemaan tai vakaviin vammoihin. Tarkastele laitteen nayton tietoja vain vilkaisemalla. Tarkkaile aina ymparistoäsi, alaka katso nayttöa pitkään tai anna sen hairitä keskittymistä. Jos keskityt liikaa nayttöön, et valttamatthuomaa esteita ja vaaranpaikkoja.

Laitteen varoitukset

• Jos naita varoituksia e i noudateta, laitteen kayttokä saattaa lyhentyä tai laite saattaa vahingoittaa anturia tai aiheuttaa tulipalon, palovammoja, akkunestevuodon ja/tai vammoja.
• Alä upota laitetta, akkuja tai paristoja veteen tai muhin nesteisiin.
• Alä jatā laitetta lahelle lammonlahdettā tai kuumaan paikkaan, kuten auringossa olevaan valvomattomaan ajoneuvoon. Voit estaa vaurioita irrottamalla laitteen ajoneuvosta tai sailyttamallā sitā pois suorasta auringonpaisteesta.
• Alä pura, muuta, muokkaa, lväistä tai vahingoita laitetta.
• Älä altista laitetta tulelle, rajahdyksille tai muille vaaroille.
• Alä kayta laitetta paikassa,jonka lampötila on alle tai yli From -20° to 60°C (from -4° to 140°F).
• Jos et käytä laitetta pitkään aikaan, sailytä sitä lampötilassa From -40° to 85°C (from -40° to 185°F).
• Alä käytä muuta kuin yhtion Garmin hyväksymää tai toimittamaa virta- ja/tai datakaapelia tai muuntajaa.

Edge virtatelineen ohjeet

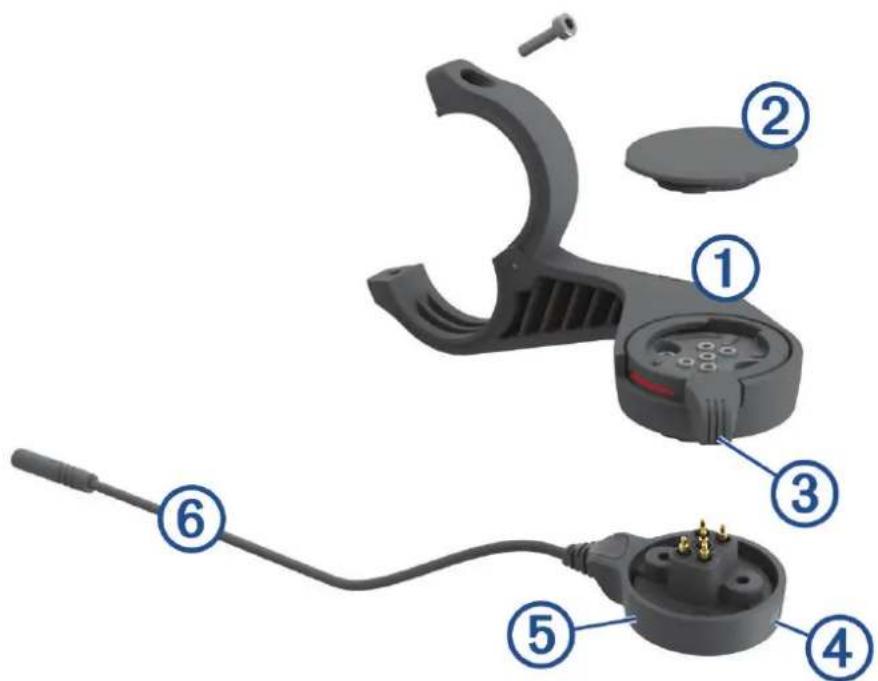

Yleistä

①	Etuteline
②	Suojus
③	Lukitusrengas
④	Tilan merkkivalo
⑤	Power Pod
⑥	Power Pod -kaapeli

Edge virtatelineen asentaminen

Virtatelineell' voit asentaa Edge laitteen ja liittaa sen eBikeen. Garmin suosittee, etta saadat telineen Edge laitteen katselukulman mukaan, ennen kuin liitat kaapelin eBikeen.

1 Kiinnitä Edge laite tukevasti turvalliseen paikkaan, jossa se ei esta eBiken turvallista käytöä.

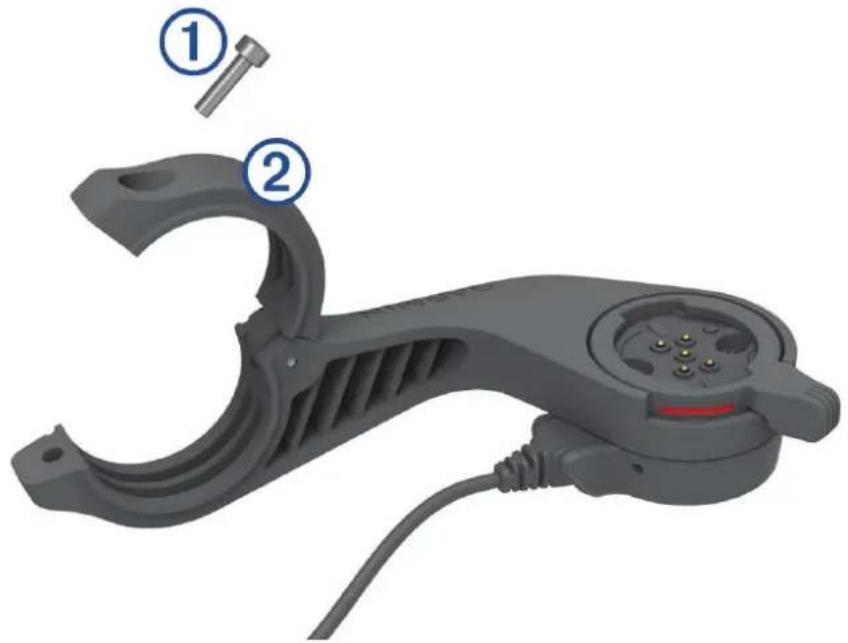

2 Irrota ruuvi 1hjaustangon liittimesta 2,5mm: n kuusiokoloavaimella.

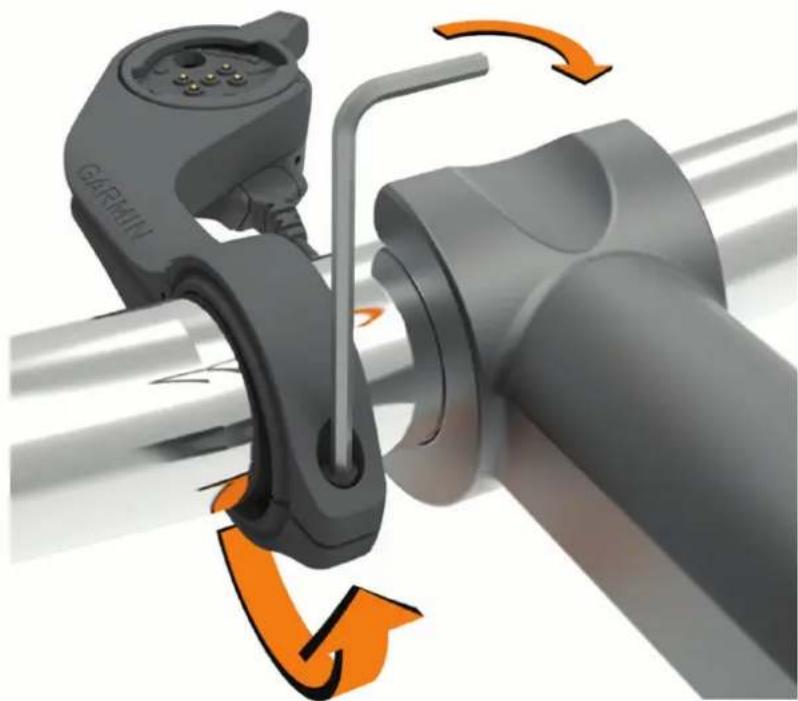

3 Aseta kumityyny ohjaustangon ymparille:

• Jos ohjaustangon paksuus on 25,4 mm, käytä paksumpaa tyynya.
• Jos ohjaustangon paksuus on 31,8 mm, käytä ohuempaa tyynya.

4 Aseta ohjaustangon liitin kumityynyn ymparille.

HUOMAUTUS: kohdista kumityyny ohjaustangon liittimen sisäpuolella olevien urien mukaan.

5 Aseta ruuvi takaisin ja kiristä sitä 2,5 mm:n kuusiokoloavaimella, kunnes teline on tukeva.
HUOMAUTUS: tarkista ruuvin kireys ajoittain.

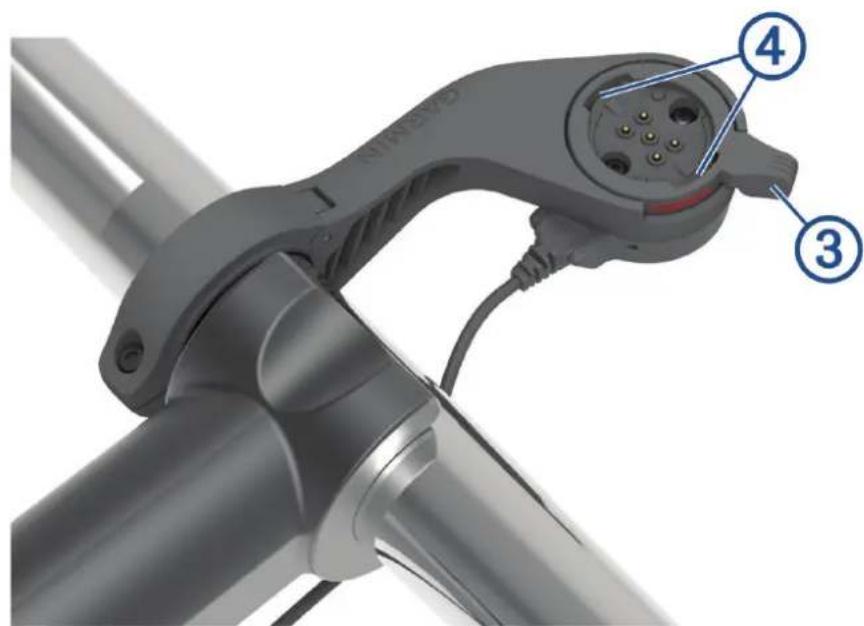

6 Avaa lukitusrengas ③ HUOMAUTUS: lukitusrengas on auki, kun punainen viiva nagyy telineen sivulla.

7 Kohdista Edge laitteen taustapuolen kielekkeet eBike-telineen loviin. 4

8 Paina hiukan ja lukitse Edge laite telineeseen sulkemalla salpa.

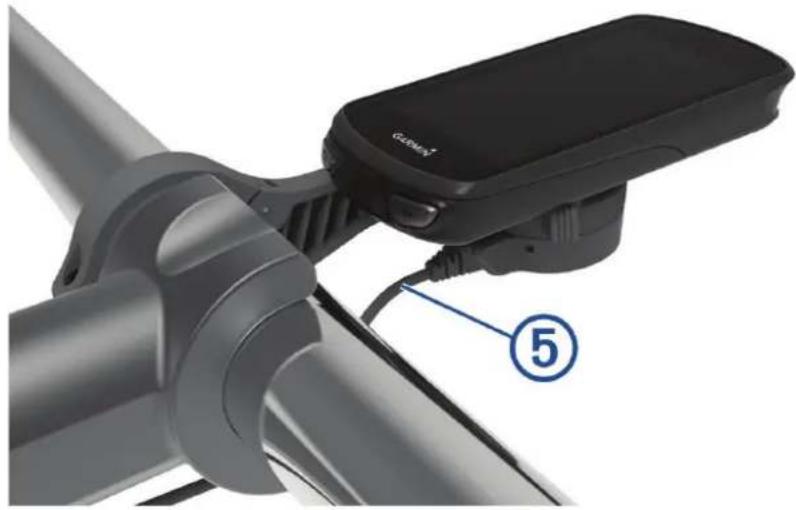

9 Liitä Power Podin kaapeli ⑤ eBiken yhteensopivaan virtajohtoon (Tarvittavat kapelit, sivu 54).

Tarvittavat kaapelit

Osta asennusta varten jokin naista yhteensopivista kaapeleista:

• Bosch virtatelinelisävarusteen kaapeli
  Shimano virtatelinelisävarusteen kaapeli

HUOMAUTUS: Garmin suosittelee, etta pyorateknikko katkaisee yhteensopivan Shimano kaapelin oikeaan pituuteen.

Kaapelin vär Kaapelin toiminto
Punainen Virta
Keltainen Virta
Sininen Maadoitus
Musta Maadoitus

Virtatelinisävarusteen USB-A-kaapeli

Edge virtatelineen tilamerkkivalo

Merkkivalon toiminto	Tila
Palaa vihreänä Virtateline on liitetty virtalähteseen, mutta sitä ei ole pariliitetty Edge laitteeseen.
Vilkkuu vihreänä Virtateline on pariliitetty Edge laitteeseen ja latautuu.
Vilkkuu punaisena	Virhe. Irrota virtatelineen kaapeli ja poista Edge laite. Liitä virtateline takaisin ja asenna Edge laite. Jos valo vilkkuu edelleen punaisena, ota yhteys tuotetukeen.

Laitteen huoltaminen

HUOMAUTUS

Kiinnitä suojus tiukasti, jotta liitännät eivät vahingoitu.

Pidä osat puhtaina.

Älä säilytä laitetta erittäin kuumissa tai kylmissä paikoissa, koska laite saattaa vahingoittua pysyvästi.

Vältnä kemiallisia puhdistusaineita, liuottimia, aurinkovoiteita ja hyönteismyrkkyjä, jotka voivat vahingoittaa muoviosia ja pintoja.

Vältnä kovia iskuja ja kovaa käsittelyä, koska se voi lyhentää laitteen käyttoikää.

Käytä vaihto-osina alnoastaan Garmin osia. Kysy lisätietoja Garmin myjälta tai katso Garmin sivustoa.

Hävitätä virtateline paikallisten jätehuoltomäräysten mukaisesti.

Laitteen puhdistaminen

• Pyyhi kura ja muu lika suojuksen alueelta ja paljaista liitannöistä.
  Kun suojus on kiinni, pitele laitetta juoksevan veden alla.

Anna laitteen kuivua kokonaan puhdistuksen jälkeen.

Rajoitetti takuu

Yhtön Garmin yleinen rajoitettu tuotetakuu patee tahan lisavarusteeseen. Lisatietoja on oositteessa www .garmin.com/support/warranty.
