Producttype	Stuurbevestiging voor Garmin Edge GPS-apparaat met oplaadfunctie
Merk	Garmin
Model	Edge Power Mount
Stroomvoorziening	Via compatibele kabel voor elektrische fiets (Bosch, Shimano of USB-A)
Belangrijkste functies	Veilige bevestiging van het Edge-apparaat, gelijktijdig opladen, verstelbare kijkhoek
LED-statuslampje	Groen constant: stroom maar niet gekoppeld; Groen knipperend: gekoppeld en opladen; Rood knipperend: fout
Stuurcompatibiliteit	Diameter 25,4 mm en 31,8 mm (rubber pads inbegrepen)
Waterdichtheid	Waterdichte afdekking om de elektrische contacten te beschermen
Bedrijfstemperatuur	-20°C tot 60°C (langdurige opslag: -40°C tot 85°C)
Onderhoud en reiniging	Spoelen met schoon water na gebruik; vermijd oplosmiddelen, zonnebrandcrème en insectenwerende middelen
Veiligheid	Niet onderdompelen, niet blootstellen aan overmatige hitte, niet demonteren
Onderdelen en repareerbaarheid	Alleen Garmin-onderdelen gebruiken; compatibele kabels apart verkrijgbaar
Garantie	Standaard beperkte Garmin-garantie (zie officiële website)

Veelgestelde vragen - Edge Power Mount GARMIN

Hoe installeer ik de Edge Power Mount op mijn fiets?

Kies een locatie die de werking van de fiets niet hindert. Verwijder de schroef van de connector, plaats de juiste rubber pad (25,4 mm of 31,8 mm), bevestig de connector en draai vast met de 2,5 mm inbussleutel. Open de vergrendelring, lijn het Edge-apparaat uit en vergrendel.

Welke kabels zijn nodig om de mount van stroom te voorzien?

U moet een compatibele kabel kopen voor uw elektrische fiets: Kabel voor Bosch Power Mount, Kabel voor Shimano Power Mount of USB-A-kabel voor Power Mount.

Wat betekent het knipperende rode LED-lampje?

Er is een fout opgetreden. Koppel de mount los, verwijder het Edge-apparaat, sluit opnieuw aan en installeer opnieuw. Als het knipperen aanhoudt, neem dan contact op met Garmin-ondersteuning.

Kan ik de mount gebruiken met een stuur met een niet-standaard diameter?

De mount is ontworpen voor diameters 25,4 mm en 31,8 mm, dankzij de meegeleverde rubber pads. Voor andere diameters, raadpleeg een Garmin-dealer.

Hoe reinig ik de Edge Power Mount?

Verwijder modder en vuil van de waterdichte dop en de contacten. Plaats de dop terug, spoel af met stromend water en laat volledig drogen. Vermijd chemische reinigingsmiddelen.

Is de mount waterdicht?

Ja, hij is voorzien van een waterdichte dop om de contacten te beschermen. Zorg ervoor dat hij na elk gebruik goed gesloten is.

Welke veiligheidsmaatregelen moet ik nemen?

Laat u niet afleiden door het scherm tijdens het rijden. Zorg ervoor dat de fiets en de mount in goede staat zijn. Stel het apparaat niet bloot aan extreme temperaturen of vocht.

Kan ik de mount zelf installeren?

Ja, de installatie is eenvoudig met de meegeleverde inbussleutel. Voor de bedrading aan de elektrische fiets raadt Garmin aan een gespecialiseerde technicus in te schakelen, vooral voor het knippen van de Shimano-kabel.

Is de mount compatibel met alle Garmin Edge-apparaten?

De mount is ontworpen voor Edge-apparaten die compatibel zijn met het Garmin bajonetsluitingssysteem. Controleer of uw Edge de lipjes aan de achterkant heeft.

Waar kan ik reserveonderdelen krijgen?

Neem contact op met uw Garmin-dealer of bezoek de Garmin-website. Gebruik alleen Garmin-onderdelen om de veiligheid te garanderen.

GEBRUIKSAANWIJZING Edge Power Mount GARMIN

Edge Power Mount Installatie-instructies

Belangrijke veiligheidsinformatie

WAARSCHUWING

Als u de volgende waarschuwingen negeert, kan dit leiden tot een ongeval of aanrijding, wat de dood of ernstig letsel tot gevolg kan hebben.

Waarschuwingen voor fietsen

• Houd rekening met möglichke gevaren en bedien de fiets op een veilige manier.
• Zorg ervoor dat uw fiets en hardware goed+zijn onderhouden en dat alle componenten correct zijn geinstalleerd.

Waarschuwing voor afleiding

Wees voorzichtig bij het gebruik van het toestelijdens het besturen van een voertuig. Voorkom dat u wordt afgeleid door het scherm. Dit kan leiden tot ongelukken met zwaar letsel of de dood tot gevolg. Bekijk de informatie op het toestel alleen in een oogopslag. Let algijd goed op uw omgeving. Blij nicht stareen maar het scherm en voorkom dat u wordt afgeleid door het scherm. Als u zich op het scherm concentreert, kutu ubastakels enGeVaren vermijden.

Toestelwaarschuwingen

• Niet inucht nemen van deze waarschuwingen kan tot gevolg hebben dat de levensduur van het toestel worden verkort, of dat het risico ontstaat van schade aan het toestel, brand, chemische ontbranding, lekkage van elektrolyten en/of letsel.
  Dompel het toestel of batterijen Niet onder in water of een andere vloeistof.
• Stel het toestel Niet bloot aan warmtebronnen of situatuies met hoge temperaturen, zoals direct zonlicht in afgesloten voertuigen. Verwijder het toestel uit het voertuig enplaats het Niet in direct zonlicht om schade te voorkomen.
• Haal het toestel Niet uit elkaar, pas het Niet aan, prik er geen gaten in en beschadig het toestel Niet.
• Stel het toestel Niet bloot aan vuur, explosies of andere bevaren.
• Gebruik het toestel alleen binnen het volgende temperatuurbereik: From -20° to 60°C (from -4° to 140°F).
• Als u het toestel gedurende langereijd wilt opbergen, neem dan het volgende temperatuurbereik in acht: From -40^ to 85^ (from -40^ to 185^ ).
• Gebruik geen voedingskabel, gegevenskabel en/of voedingsadapter die nicht is goedgekeurd of meegeleverd door Garmin.

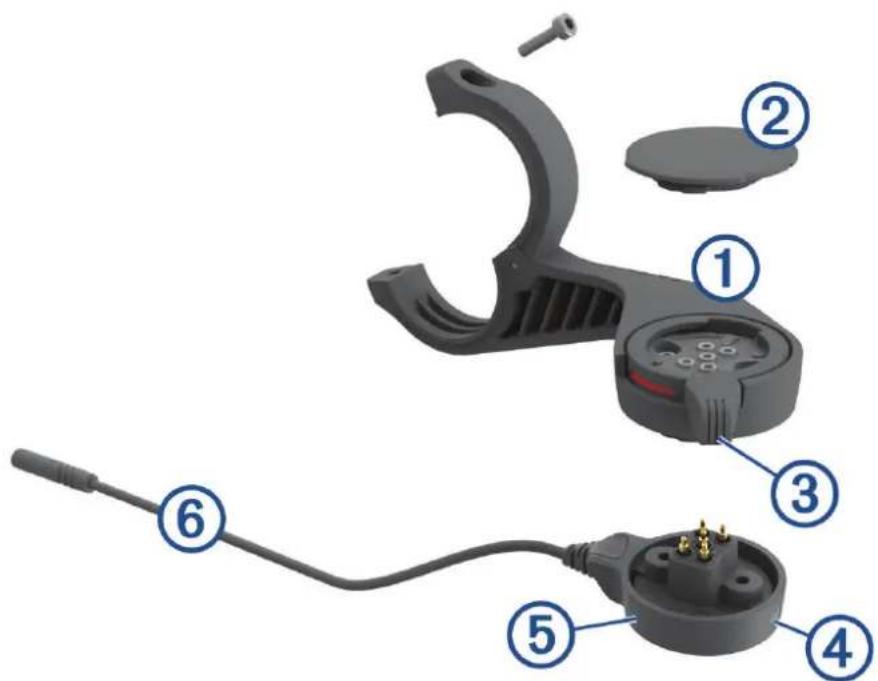

Instructies voor het monteren van de Edge steun met stroomvoorziening Overzicht

1	Inzetstuk voor voorsteun
2	Beschermkap
3	Borgring
4	Statuslampje
5	Power pod
6	Power pod-kabel

De Edge steun met stroomvoorziening installeren

U kunt de steun met stroomvoorziening gebruiken om uw Edge toestel te installereren en op uw eBike aan te sluiten. Garmin raadt u aan de steun aan te passen aan de Edge kijkhoek voordat u de kabel aansluit op uw eBike.

1 Selecteer een geschikte en veilige plek om het Edge toestel teplaatsen zonder dat dit uw verilgheid op de eBike in gevaar brengt.

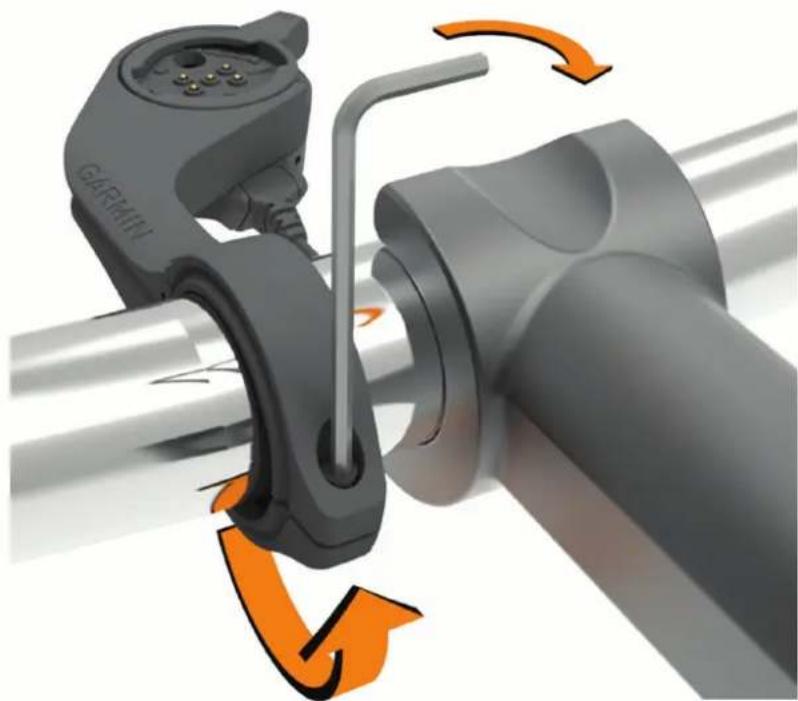

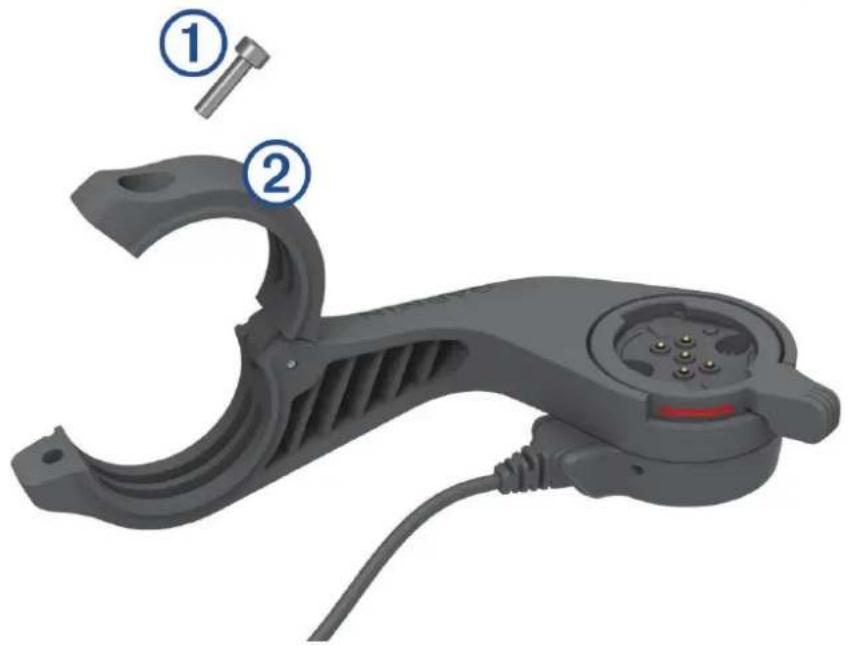

2 Gebruik de inbussleutel van 2,5 mm om de schroef verwijderen uit de stuurklem.

3 Plaats het rubberen kussentje rond het stuur:

• Gebruik het dikke kussentje als de diameter van het stuur 25.4mm is.
• Gebruik het dunne kussentie als de diameter van het stuur 31.8 mm is.

4 Plaats de stuurklem rond het rubberen kussentje.

OPMERKING: Zorg dat de contouren op het rubberen kussentje zijn uitgelijnd met de groeven in de stuurklem.

5 Plaats de schroef terug en draai deze aan met de inbussleutel van 2,5 mm tot de steun goed vastzit. OPMERKING: Controleer regelmatig of de schroef goed vast zit.

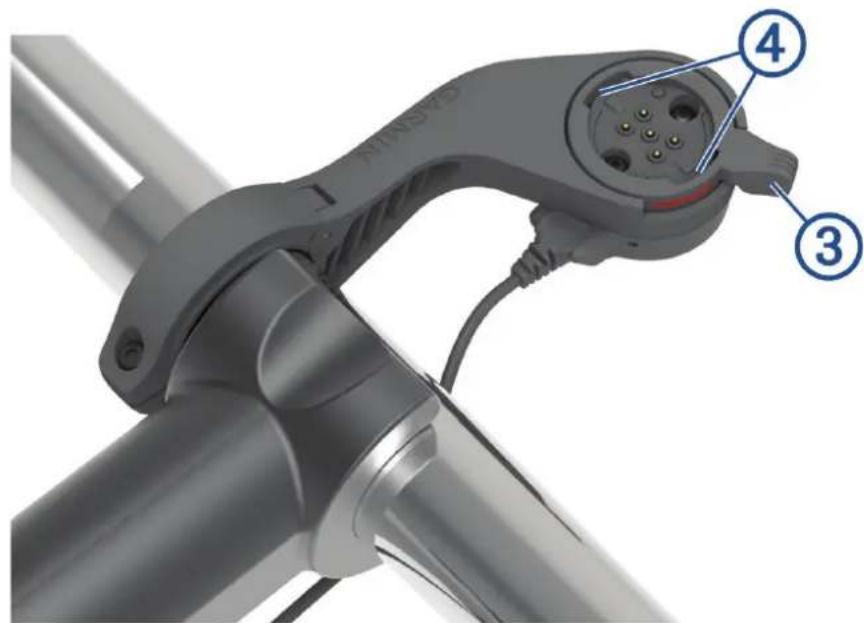

6 Open de borgring.③

OPMERKING: De borgring staat in de open stand wanner de rode lijn zichtaar is aan de zijkant van de steun.

7 Breng de lipjes aan dechterzijde van het Edge toestel in lijn met de inkepingen ④ op de eBikesteun.

8 Druk de hendel iota omlaag en sluit deze om het Edge toestel in de steun te vergrendelen.

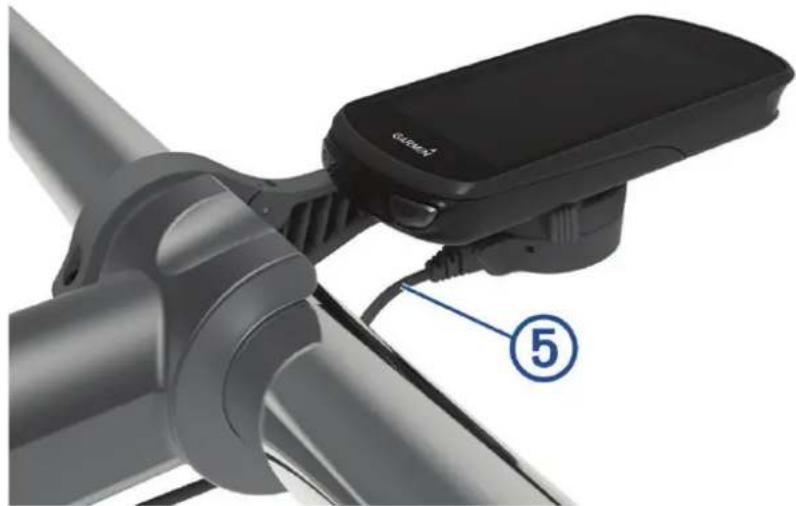

9 Sluit de power pod-kabel ⑤ aan op de compatibile voedingskabel van uw eBike (Vereiste kabels, pagina 42).

Vereiste kabels

Om de installment te voltooien, moet u een van de volgende compatibile kabels aanschaffen:

• Boschkabel voor steun met stroomvoorziening
• Shimanokabel voor steun met stroomvoorziening

OPMERKING: Garmin raadt aan om de compatibile Shimano kabel door een fietsmonteur op de juiste lengte te lately make.

Draadkleur Draadfunctie
Rood Aan/uit
Geel Aan/uit
Blauw Aarding
Zwart Aarding

• USB-A-kabel voor steun met stroomvoorziening

Edge Statuslampje voor de steun met stroomvoorziening

Activiteit status-lampje	Status
Constant groen	De steun met stroomvoorziening is aangesloten op de voeding, maar is nicht gekoppeld aan een Edge toestel.
Knippert groen	De steun met stroomvoorziening is gekoppeld aan het Edge toestel en dit worden opgeladen.
Knippert rood	Er is een fout opgetreden. Koppel de steun met stroomvoorziening los en verwijder het Edge toestel. Sluit de steun met stroomvoorziening waar aan en herplaats het Edge toestel. Als het rode lampje blijkt knipperen, neemt u contact op met Product Support.

Toestelonderhoud

LET OP

Breng de beschermkap goed aan om beschadiging van de bloatgestelde contactpunten te voorkomen.

Houd de onderdelen schoon en vrij van vuil.

Bewaar het toestel Niet op eenplaats waar het langdurig aan extreme temperaturen kan worden bloatgesteld,ocht dat onherstelbare schade kan veroorzaken.

Gebruik geen chemische reinigingsmiddelen, oplosmiddelen, zonnebrandolie of insectenwerende middelen die plastic onderdelen en oppervlakken konnen beschadigen.

Vermijd schokken en ruwe behandeling omdat hierdoor het product korter meegaat.

Vervang onderdelen alleen door Garmin onderdelen. Raadpleeg uw Garmin dealer of de Garmin website.

Neem volgens plaatselijke regels contact op met de afvalverwerker om de steun met stroomvoorziening aan het einde van de levensduur te latente recyclen.

Het toestel schoonmaken

• Verwijder modder en vuil van de beschemkap en contactpunter.
• Houd het toestel onder stromend water met de beschemkap gesloten.

Laat het toestel na reiniging helemaal drogen.

Beperkte garantie

Op dit accessoire is de standard beperkte garantie van Garmin van toepassing. Ga voor meer informatie waar www.garmin.com/support/warranty.
