Wichtige Sicherheitsinformationen

WARNING

Falls Sie folgende Warnungen nicht beachten, konnte es zu einem Unfall oder Zusammenstoß mit schweren oder)sagar tõdlichen Verletzungen kommt.

Fahrtradwarnings

• Fahren Sie stets aufmerksam, und halten Sie die Regel für sicheres Fahren ein.
• Vergewissern Sie sich, dass das Fahrrad und die Montageteile ordnungsgemäß gewartet und alle Teile richtig montiert sind.

Aufmerksamkeitswannung

Lassen Sie Vorsicht walten, wenn Sie das Gerät während des Betriebs des Fahrzeugs verwenden. Lassen Sie sich nicht durch das Display ablenken, da dies zu einem Unfall mit schweren oder tödlichen Personenschäden führen können. Blichen Sie nur kurz auf die Informationen, die auf dem Gerät angezeigt werden. Seien Sie sich jederzeit ihrer Umgebung bewusst, starren Sie nicht auf das Display und halten Sie sich nicht vom Display ablenken. Wenn Sie länger auf das Display schauen, nehmen Sie Hindernisse oder Gefahren eventuell zu spät wahr.

Geratewarnings

• Ein Missachten dieser Warnungen kann zur Verkürzung der Nutzungsdauer des Geräts oder zu Schäden am Gerät, zu Feuer, chemischen Verzürgungen, Auslaufen des Elektrolyts und/oder Verletzungen führen.
• Tauchen Sie Gerät oder Akkus nicht in Wasser oder andere Flüssigkeiten ein.
• Halten Sie das Gerät von Hitzequellen oder Umgebungen mit hohen Temperaturen fern, z. B. direkter Sonneneinstrahlung in einem Fahrzeug. Vermeiden Sie mögliche Schäden, indem Sie das Gerät aus dem Fahrzeugnehmen oder es so lagern, dass es vor direkter Sonneneinstrahlung geschützt ist.
• Das Gerät darf nicht zerlegt, verändert, zu einem neuen Produkt verarbeitet, durchbohr oder beschädigt werden.
• Setzen Sie das Gerät nicht Feuer, Explosionen oder anderen Gefahrenquellen aus.
• Betrieben Sie das Gerät nicht, wenn die Temperatur außerhalb des folgenden Temperaturbereichs liegt: From -20^ to 60^ (from -4^ to 140^ ).
• Bei Lagerung des Geräts über einen längeren Zeitraum sollte die Temperatur innerhalb des folgenden Temperaturbereichs liegen: From -40^ to 85^ (from -40^ to 185^ ).
• Verwenden Sie kein Netzkabel, Datenkabel und/oder Netzteil, das nicht von Garmin zugelassen oder bereitgestellt wurde.

Edge Halterung mit Stromversorgung - Anweisungen

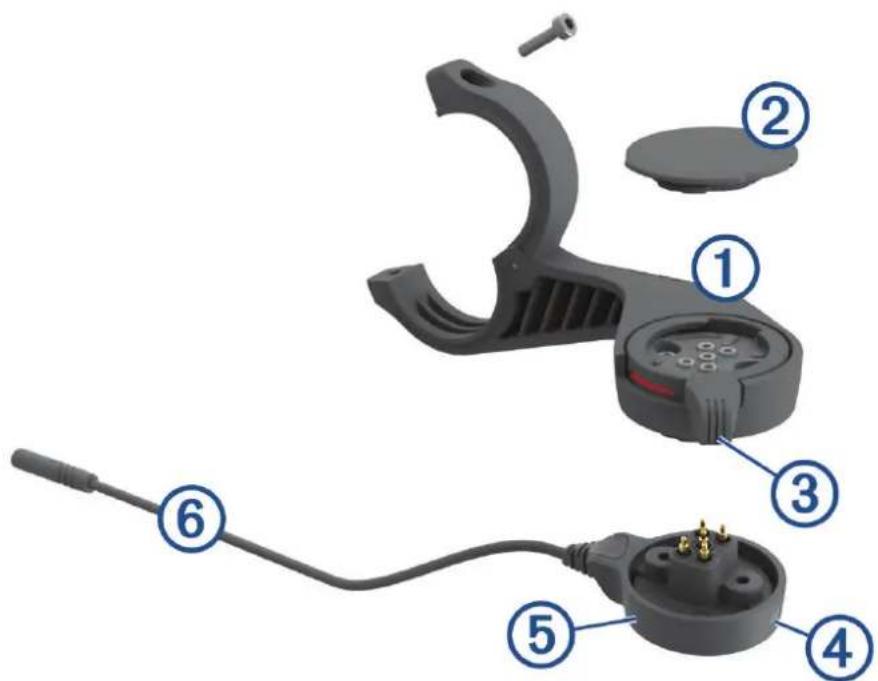

Übersicht

Aero-Halterung
② Schutzkappe
3 Sicherungsring
(4) Status-LED
(5) Stromversorgungsmodul
Kabel des Stromversorgungsmodulus

Installieren der Edge Halterung mit Stromversorgung

Verwenden Sie die Halterung mit Stromversorgung, um das Edge Gerät zu installieren und mit dem E-Bike zu verbinden. Garmin empfeht, die Halterung zunachst für den Edge Betrachtungswinkel anzupassen und erst dann das Kabel mit dem E-Bike zu verbinden.

1 Wahlen Sie eine sichere Position für die Montage des Edge Geräts, damit es die Fahrsicherheit nicht einschrankt.

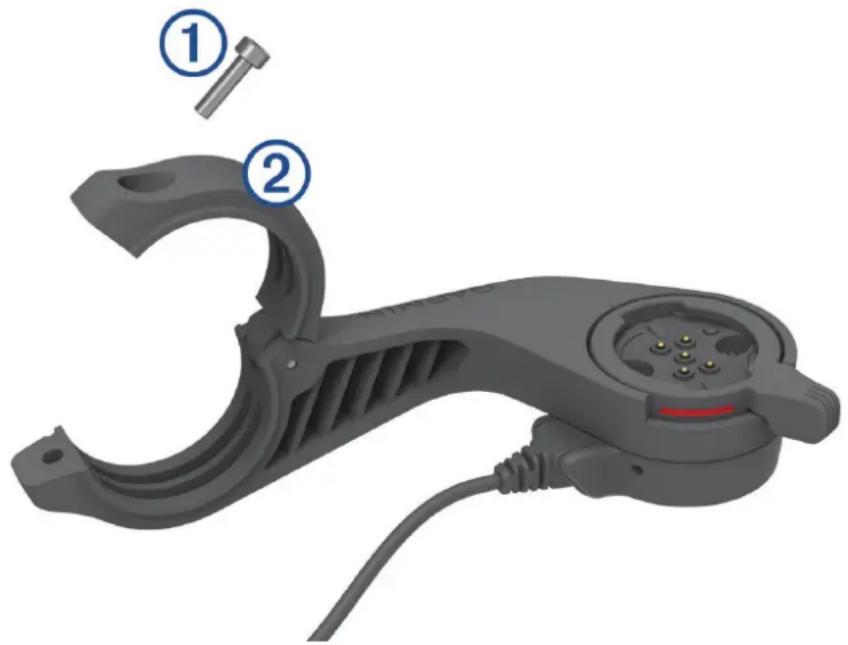

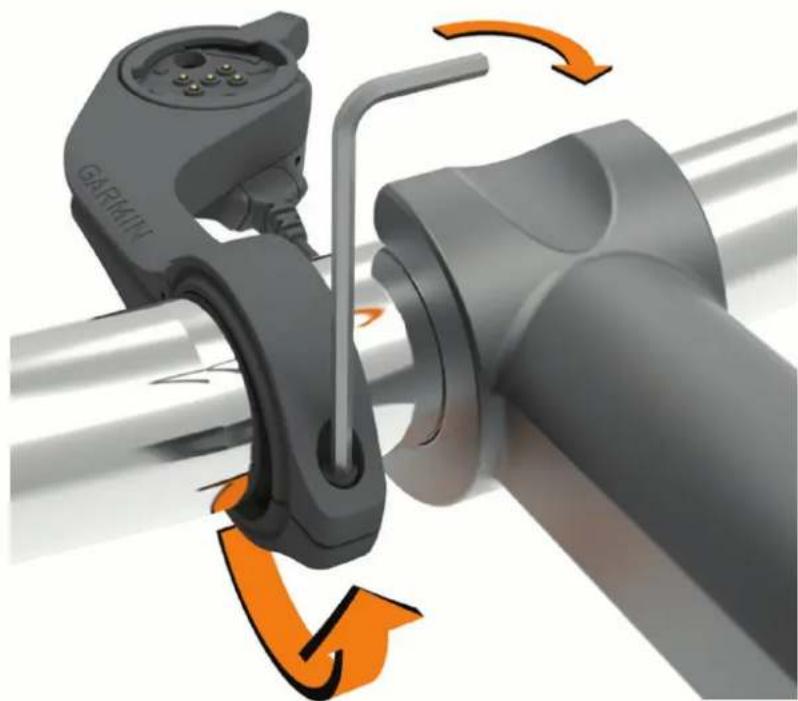

2 Losen Sie mit einem 2,5-mm-Innensechskantschluss die Schraube ① am Lenkerverbindungsstück ②

3 Legen Sie die Gummunterlage um den Lenker:

• Wenn der Lenker einen Durchmesser von 25,4 mm hat, sollte eine dickere Unterlage verwendet werden.
• Wenn der Lenker einen Durchmesser von 31,8 mm hat, sollte eine dunnere Unterlage verwendet werden.

4 Setzen Sie das Lenkerverbindungsstück um die Gummiunterlage.

HINWEIS: Richten Sie die Konturen der Gummunterlage auf die Einkerbungen an der Innenseite des Lenkerverbindungsstücks aus.

5 Setzen Sie die Schraube wieder ein undziehen Sie sie mit dem 2,5-mm-Inbusschluss an, bis die Halterung gesichert ist.

HINWEIS: Überprüfen Sie regelmäßig, ob die Schraube noch fest angezogen ist.

6 Öffnen Sie den Sicherungsring. ③

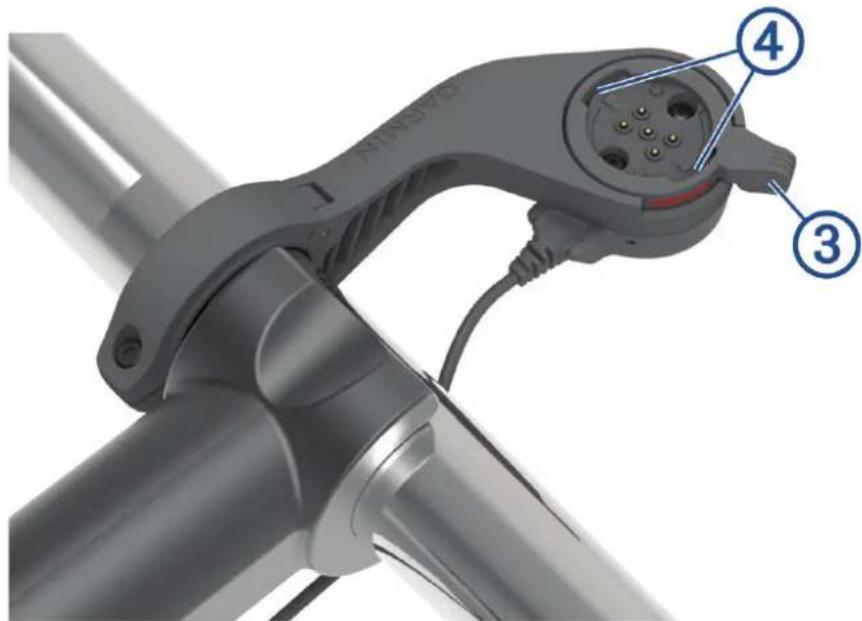

HINWEIS: Der Sicherungsring ist geöffnet, wenn die rote Linie an der Seite der Halterung zu sehen ist.

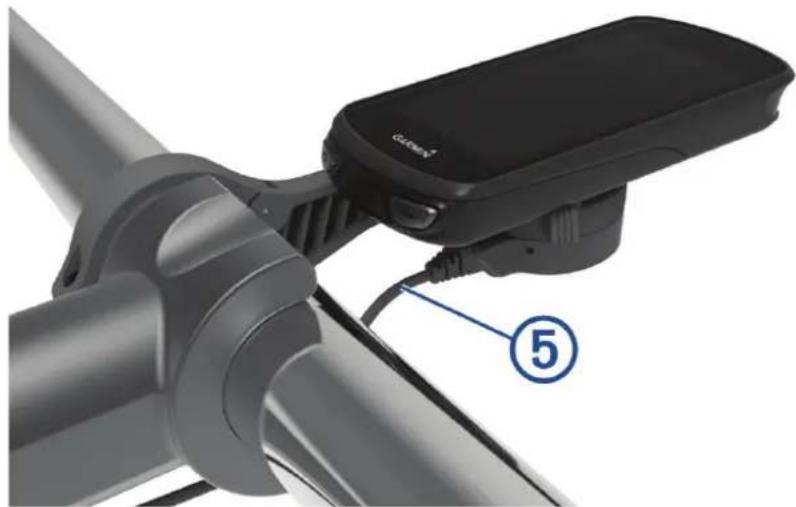

7 Richten Sie die Nasen auf der Rückseite des Edge Geräts auf die Einkerbungen der E-Bike-Halterung aus 4.

8 Drucken Sie die Halterung nach unten und schlieben Sie den Hebel, um das Edge Gerät in der Halterung zu fixieren.
9 Verbinden Sie das Kabel des Stromversorgungsmoduls mit dem kompatiblen Netzkabel am E-Bike (Erforderliche Kabel, Seite 24).

Erforderliche Kabel

Zum Abschluss der Installation mussen Sie eines der folgenden kompatiblen Kabel erwerben:

• Bosch Kabel für die Halterung mit Stromversorgung
• Shimano Kabel für die Halterung mit Stromversorgung

HINWEIS: Garmin empfeihlt, das kompatible Shimano Kabel von einem Fahrradmechaniker auf die richtige Länge kürzen zu halten.

Leitungsfarbe Funktion der Leitung
Rot Einschalttaste
Gelb Einschalttaste
Blau Masse
Schwarz Masse

• USB-A-Kabel für die Halterung mit Stromversorgung

Status-LED der Edge Halterung mit Stromversorgung

Verhalten der LED	Status
Leuchtet grün	Die Halterung mit Stromversorgung ist mit der Stromversorgung verbunden, ist jeder nicht mit einem Edge Gerät gekoppelt.
Blinkt grün	Die Halterung mit Stromversorgung ist mit dem Edge Gerät gekoppelt und der Ladevor-gang lauft.
Blinkt rot	Es ist ein Fehler aufgetreten. Trennen Sie die Halterung mit Stromversorgung von der Stromversorgung und entfernen Sie das Edge Gerät. Schließen Sie die Halterung mit Stromversorgung wieder an und installieren Sie das Edge Gerät. Falls die LED weiterhin rot blinkt, wenden Sie sich an den Produktsupport.

Pflege des Geräts

HINWEIS

Bringen Sie die Schutzkappe sicher an, um Schäden an den freiliegenden Kontakten zu vermeiden.

Achten Sie daraufuf, dass die Komponenten sauber und frei von Fremdkörpern sind.

Bewahren Sie das Gerät nicht an Orten auf, an denen es über länger Zeit extrem hohen oder niedrigen Temperaturen ausgesetzt sein kann, da dies zu Schäden am Gerät führen kann.

Verwenden Sie keine chemischen Reinigungsmittel, Lösungsmittel, Sonnenschutzmittel oder Insektenschutzmittel, die die Kunststoffe oder die Oberfläche beschädigen konnten.

Setzen Sie das Gerät keinen starken Erschüttungen aus, und verwenden Sie es sorgsam. Andernfalls kann die Lebensdauer des Produkts eingeschränkt sein.

Ersetzen Sie Komponenten ausschließlich mit Ersatzteilen von Garmin. Weitere Informationen erhalten Sie bei einem Garmin Handler oder auf der Garmin Website.

Wenden Sie sich zur ordnungsgemäßen, im Einklang mit anwendbaren örtlichen Gesetzen und Bestimmungen stehenden Entsorgung der Halterung mit Stromversorgung an die zuständige Abfallentsorgungsstelle.

Reinigen des Geräts

• Entfernen Sie Matsch und Schmutz im Bereich der Schutzkappe und von den freiliegenden Kontakten.
• Achten Sie darauf, dass die Schutzkappe aufgesetzt ist. Halten Sie das Gerät dann unter fließendes Wasser.

Lassen Sie das Gerät nach der Reinigung vollständig trocknen.

Eingeschränkte Gewährleistung

Für these Zubehör gilt die eingeschränkte Gewährleistung von Garmin. Weitere Informationen finden Sie unter www.garmin.com/support/warranty.
