BRUKSANVISNING Edge Power Mount GARMIN

MERK: Låseringen er i den Åpne stillingen nár den rode linjen er synlig på sider av braketten.

Om du inte uppmärksammar foljande varninger kan det resultera i olyckor aller kollisioner som kan sluta med dödsfall aller allvarlig personskada.

Cykelvarningar

Använd alltid ditt但这o omdöme och använd cykeln paett sakert satt.
- Se till att din cykel och tillhörande material underhälls på rätt att och att alla delar ar korrekt installerade.

Varning for distraktioner

Var forsiktig när du anvanderen heden medan du framfor ett fordon. Undvik att distraheras av skärmen, det kan leda till olyckor med allvarlga personskador och dödsfall. Kasta bara en snabbblick på informationen pa enheten. Hall alltid ögonen på omgivningen. Titta inte for langle på skärmen och lát dig inte distraheras av den. Om du fokuserar på skärmen kan det forhindra att du undviker hinterller faror.

Enhetsvarningar

• Om dessa varninger inte foljs kan enchetens livslängd forkortas aller sa kan det orsaka skada pa encheten, brand, kemisk brännskada, elektrylackage aller persorskada.
  Sank inte ned encheten aller batterierna i vatten aller andra vatskor.
• Utsatt inte encheten for varmekallor och lamna den inte pa en varm plats, t.ex. i en bil parkerad i solen. For att undvika att encheten skadas sca du ta bort den ur bilen och forvara den borta fran direkt solljus.
• Du fär inte ta isär, äandra, punkterä eller skada,enheten.
• Utsatt inte enheten for brand, explosion erer annan fara.
• Enheten skia inte anvandas utanfor temperaturintervalt: From -20° to 60°C (from -4° to 140°F).
• När,enhetenforvarasunder langt tid bortemperaturenvara:From -40^ to 85^ (from -40^ to 185^
• Använd inte strömkablar, datakablar eller strömadaptrar som inte godkänts eller levererats av Garmin.

Instruktioner for Edge strömfaste

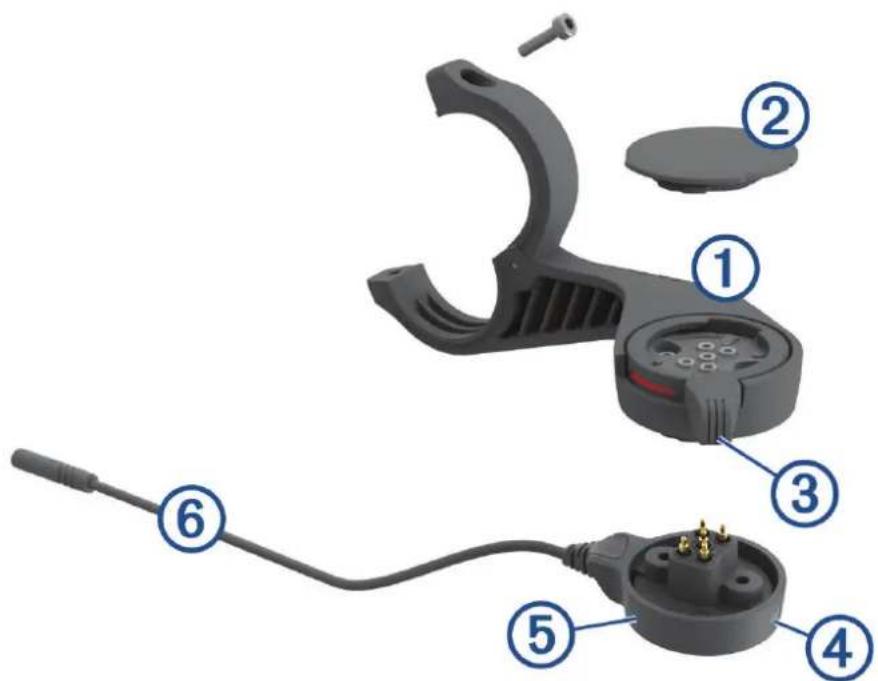

Översikt

Montera Edge strömfässtet

Du kan anvanda strömfästet till att montera Edge encheten och ansluta den till din eBike. Garmin rekommender att du justerar fästet for Edge betraktningsvinkel innan du ansluter kabeln till din eBike.

1 Valj en saker monteringsplats for Edge encheten, dar den inte sitter i vagen nar du cyklar.

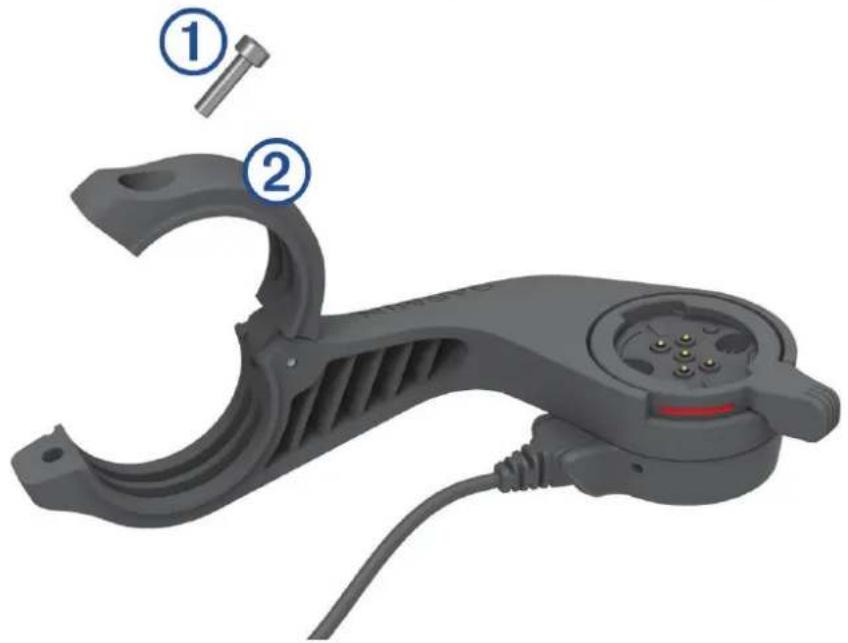

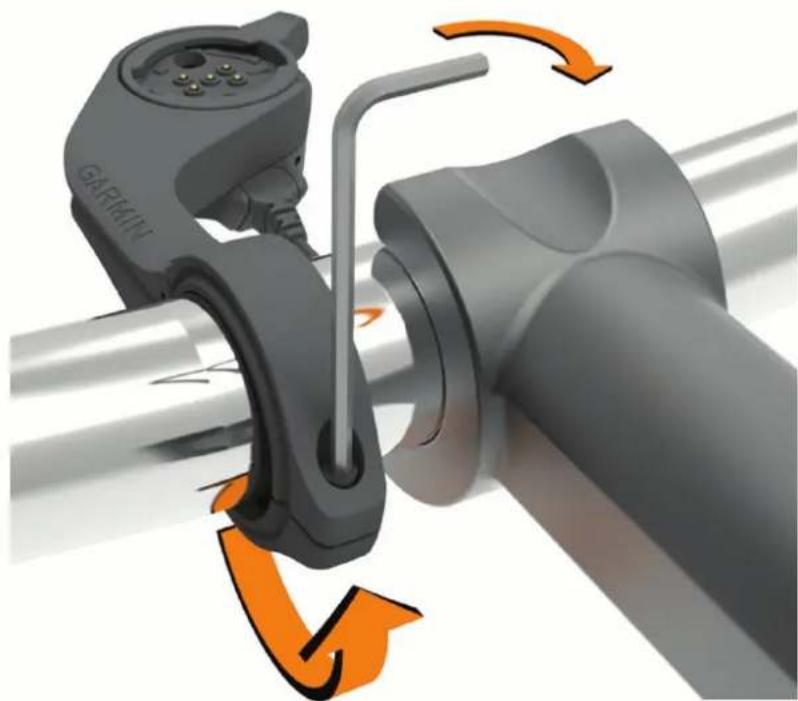

2 Skruva med hjälp av en 2,5 mm insexyckel bort skruven fän anslutningsfässtet for styret.

3 Placera en gummikudde runt styret:

• Om styretsdiameter ar 25,4 mm anvander du den tjockare kudden.
• Om styrets diameter ar 31,8 mm anvander du den tunnare kudden.

4 Placera anslutningsfastet for styret runt gummikudden.

Obs! Du bör passa in gummikuddens ytterkant med sparen pa insidan av anslutningsfästet for styret.

5 Satt tillbaka skruven och använd insexyckeln på 2,5 mm till att dra Åt skruven tills fästet sitter fast ordentlich.

Obs! Med jämna mellanrum bör du kontrollera att skruven átdragon.

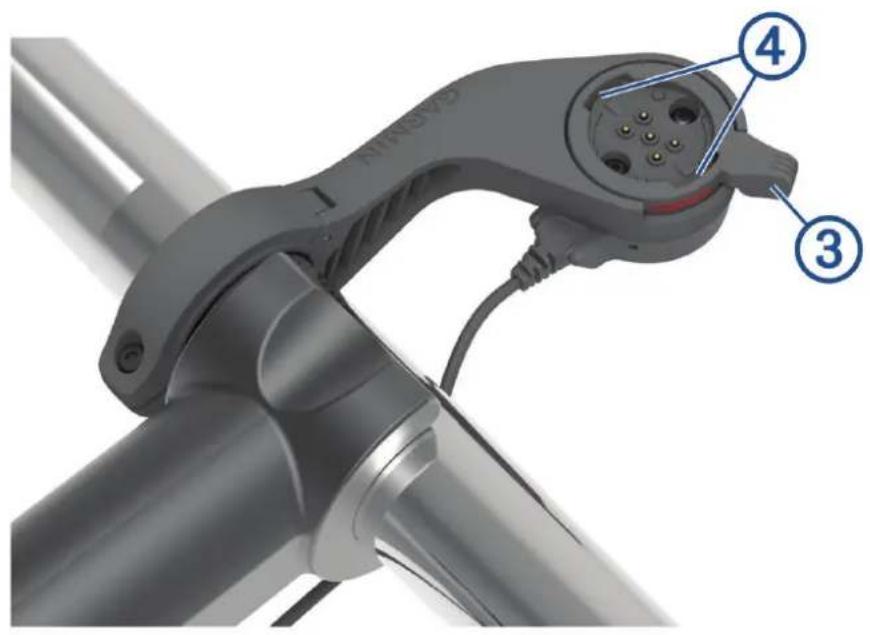

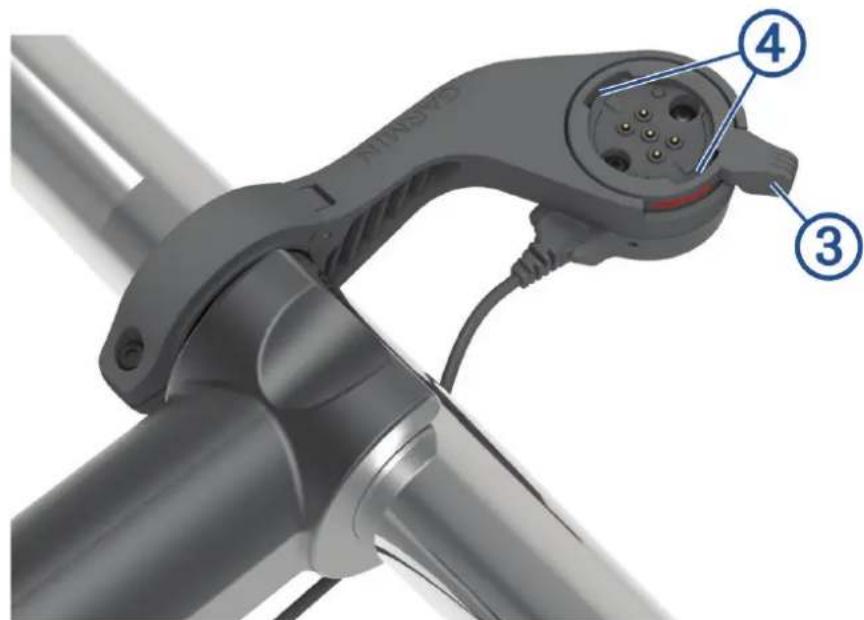

6 Oppna lasringen. ③

Obs! Låsringen ä i öppet lage när den röda linjen syns på sidan av fästet.

8 Tryck latt nedat och stang spaken for att lasa fast Edge encheten i fastet.

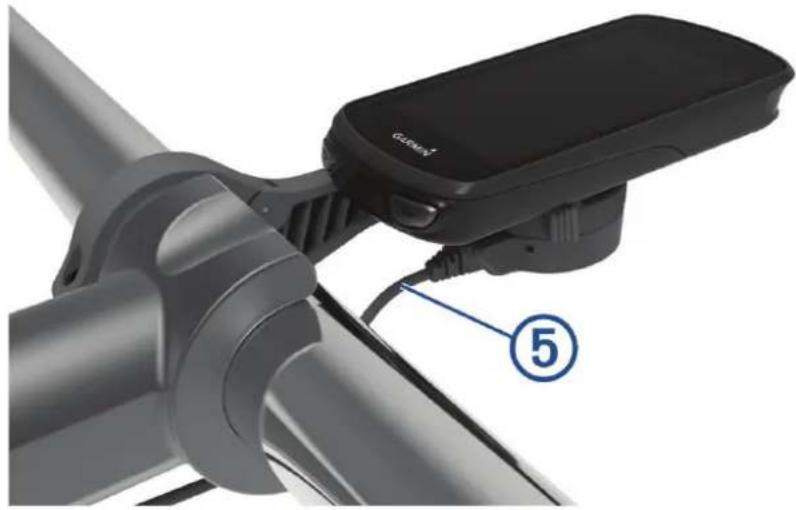

9 Anslut strömenhetens kabel ⑤ till den kompatibla strömkabeln på din eBike (Nödvändiga kablar, sidan 66).

Nödvändiga kablar

Foratt kunna slufora monteringen maste du kopa en av dessa kompatibla kablar:

Obs! Garmin rekommenderar att en cykelmekaniker kapar den kompatibla Shimano kabeln till ratt langd.

Ledningsfäng Kabelfunktion
Röd Strömkölla
Gul Strömkölla
Blå Jord
Svart Jord

Lysdiodsaktivitet Status
Fast grONT sken Strömfättet är anslutet till ström, men det är inte ihopparat med en Edge enhet.
Blinkande grön Strömfättet är ihopparat med Edge encheten och laddas.
Blinkande röd	Ett fel har intraffat. Koppla bort strömfättet och ta bort Edge encheten. Anslut strömfättetigen och montera Edge encheten. Om de röda blinkningarna fortsätter kontaktar du Produkt-supporten.

Skötsel av encheten

OBS!

Fäst vänderskyddet ordentligt für att fördhindra skada på kontakterna.

Se till att componenterna hålls rena och fria是从 skråp.

Förvara inte,enhedenärden kan utsättasfor extrema temperaturer eftersom det kan orsaka permanentata skador.

Användinte kemiska rengöringsmedel,lysningsmedel,solskyddEller insetktsmedel som kan skada plastkomponenter och ytor.

Undvik kraftiga stötar och ovalsam hantering eftersom det kan förkortaprodukten livslängd.

Byt ut componenter endast mot Garmin delar.Kontakta din Garmin Återförsäljarellerås påGarmin webbplatsen.

Kontakta lokala avfallsmyndigheterfor information om var du kan kasta strömvästet i enlighet med lokala lagar och bestämmelser.

Rengora enhances

• Ta bort lera och smuts frän området kring väderskyddsloket och kontakterna.
• Håll encheten under rinnande vatten med väderskyddsloket monterat.

Låt enheten torka helt after rengöring.

Begränsad garanti

Garmin vanliga begränsade garanti gäller für detta tillbehör. Mer information finns på www.garmin.com/support /warranty.
