Produkto tipas	Vairo laikiklis GPS Garmin Edge įrenginiui su įkrovimo funkcija
Prekės ženklas	Garmin
Modelis	Edge Power Mount
Maitinimas	Per elektra varomam dviračiui tinkamą kabelį (Bosch, Shimano arba USB-A)
Pagrindinės funkcijos	Saugus Edge įrenginio tvirtinimas, vienu metu įkrovimas, reguliuojamas žiūrėjimo kampas
Būklės LED indikatorius	Nuolatinė žalia: maitinimas, bet neprijungta; Mirksinti žalia: prijungta ir įkraunama; Mirksinti raudona: klaida
Vairo suderinamumas	25,4 mm ir 31,8 mm skersmenys (pridedami guminiai pleištai)
Atsparumas vandeniui	Vandeniui atsparus dangtelis, apsaugantis elektros kontaktus
Darbinė temperatūra	-20°C iki 60°C (ilgalaikis laikymas: -40°C iki 85°C)
Priežiūra ir valymas	Nuplauti švariu vandeniu po naudojimo; vengti tirpiklių, kremų nuo saulės ir vabzdžių repelentų
Saugumas	Nenardinti, nelaikyti per aukštoje temperatūroje, neardyti
Atsarginės dalys ir remontuojamumas	Naudoti tik Garmin dalis; suderinami kabeliai parduodami atskirai
Garantija	Standartinė ribota Garmin garantija (žr. oficialią svetainę)

Dažnai užduodami klausimai - Edge Power Mount GARMIN

Kaip sumontuoti maitinamą Edge laikiklį ant mano dviračio?

Pasirinkite vietą, kuri netrukdytų dviračio veikimui. Išimkite jungties varžtą, uždėkite tinkamą guminį pleištą (25,4 mm arba 31,8 mm), pritvirtinkite jungtį ir priveržkite 2,5 mm šešiabriauniu raktu. Atidarykite fiksavimo žiedą, sulygiuokite Edge įrenginį ir užfiksuokite.

Kokie kabeliai reikalingi laikikliui maitinti?

Turite įsigyti suderinamą kabelį pagal jūsų elektrinį dviratį: Kabelis maitinamam Bosch laikikliui, Kabelis maitinamam Shimano laikikliui arba USB-A kabelis maitinamam laikikliui.

Ką reiškia mirksintis raudonas LED indikatorius?

Įvyko klaida. Atjunkite laikiklį, išimkite Edge įrenginį, vėl prijunkite ir sumontuokite. Jei mirksėjimas tęsiasi, susisiekite su Garmin palaikymo tarnyba.

Ar galiu naudoti laikiklį su nestandartinio skersmens vairu?

Laikiklis skirtas 25,4 mm ir 31,8 mm skersmenims, naudojant pridedamus guminius pleištus. Dėl kitų skersmenų kreipkitės į Garmin pardavėją.

Kaip išvalyti maitinamą Edge laikiklį?

Pašalinkite purvą ir nešvarumus nuo vandeniui atsparaus dangtelio ir kontaktų. Uždėkite dangtelį, nuplaukite tekančiu vandeniu ir leiskite visiškai išdžiūti. Venkite cheminių valiklių.

Ar laikiklis yra atsparus vandeniui?

Taip, jis turi vandeniui atsparų dangtelį, apsaugantį kontaktus. Įsitikinkite, kad jis gerai uždarytas po kiekvieno naudojimo.

Kokių saugumo priemonių turėčiau imtis?

Neleiskite, kad ekranas jus blaškytų važiuojant. Įsitikinkite, kad dviratis ir laikiklis yra geros būklės. Nelaikykite įrenginio ekstremaliose temperatūrose ar drėgmėje.

Ar galiu pats sumontuoti laikiklį?

Taip, montavimas yra paprastas su pridedamu šešiabriauniu raktu. Dėl elektros dviračio kabelių prijungimo Garmin rekomenduoja kreiptis į specializuotą techniką, ypač pjaunant Shimano kabelį.

Ar laikiklis suderinamas su visais Garmin Edge įrenginiais?

Laikiklis skirtas Edge įrenginiams, suderinamiems su Garmin bajonetiniu fiksavimo mechanizmu. Patikrinkite, ar jūsų Edge galinėje pusėje yra liežuvėliai.

Kur galiu gauti atsarginių dalių?

Susisiekite su savo Garmin pardavėju arba apsilankykite Garmin svetainėje. Naudokite tik Garmin dalis, kad užtikrintumėte saugumą.

NAUDOJIMO INSTRUKCIJA Edge Power Mount GARMIN

Svarbi informacija apie sauga

ISPEJIMAS

Jei nepaisysite sij jspejimu, gali jvykti avarija ar susidurimas, kurie gali baigtis mirtimi ar sunkiu suzeidimu.

Ispejimal del dviracio

• Visada priimkite protingus srendimus ir dviratj valdykite saugiai.
• Pasirupinkite, kad jusu dviratis ir techniné jranga butu tinkamai eksploatuojami ir kad visos dalys butu jrengtos tinkamai.

Vairuodami transporte priemone naudokités jrenginiu atsargiai. Stenkités, kad ekranas neblaškytu jusy demesio, nes galite sukelti avarija, galinciä baigtis sunkiais ar net mirtinais sužalojimais. J renginyje rodoma informacija tik trumpaiŽvilgciokite. Visada Žinokite, kas yra kelyje aplink jus, nespokskite j ekranà ir nesiblaskykite del jo. Jei sutelksite visag demesj ekranà, galite nepastebeti kliuci ar pavoju.

Ispejimal del jrenginio

• Jei nepaisysite toliau pateiktu jspejimu, gali sutrumpeti baterijuk eksploatavimo laikas, baterijos gali sugadinti GPS jrenginj, sukelti gaisra, cheminj nudegima, elektrolity nuotekj ir (arba) suzaloti.
• Nenardinkite jrenginio ir bateriju j vandenj ar kitus skyscius.
• Neleiskite, kad jrenginj paveiktu šilumos šaltinis ir nelaikykite jo vietoje, kurioje temperatura auksta, pvz., saulëje be priežiūros paliktoje transporte priemonëje. Kad išvengtumete galimos Žalos, išimkite jrenginj iš transporte priemonës arba laikykite jj nuo tiesioginës sauls šviesos apsaugotoje vietoje.
• Neardykite, nemodifikuokite, neperdarykite, nebadykite ir negadinkite jrenginio.
• Saugokite jrenginj nuo ugnies, sprogimu ir kitu pavoju.
• Naudokite jrenginj tik siame temperaturos diapazone: From -20^ to 60^ (from -4^ to 140^ ).
• Jei jrenginys ilgai bus nenaudojamas, laikykite jj siame temperaturos diapazone: From -40° to 85°C (from -40° to 185°F).
• Nenaudokite maitinimo kabelio, duomeny kabelio ir (arba) maitinimo adapterio, kuris nera patvirtintas ar tiekiamas Garmin.

Edge maitinamojo laikiklio instrukcijos

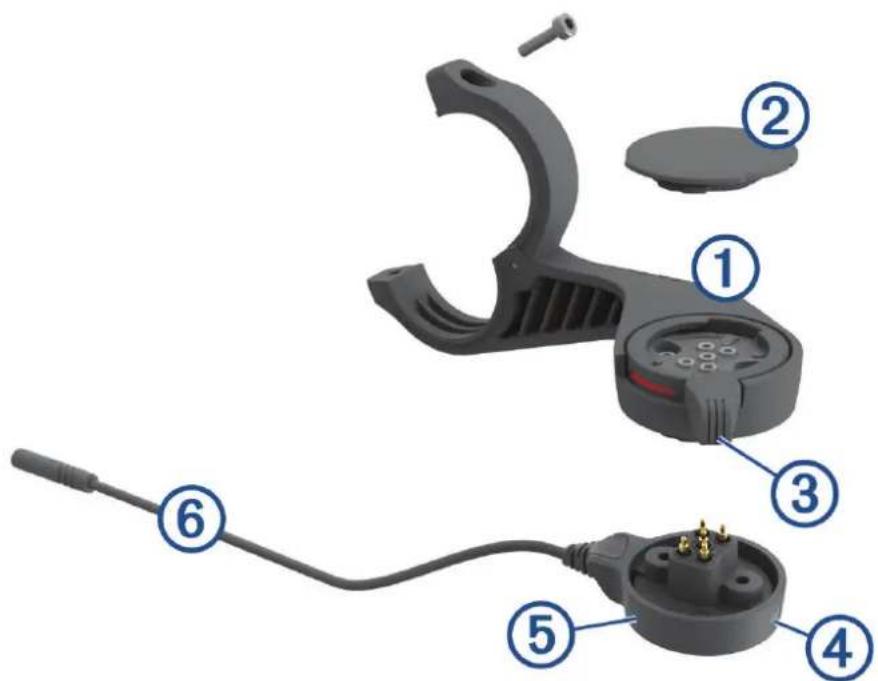

Apzvalga

①	Priekinis laikiklis
②	Apsauginis dangtelis
③	FiksavimoŽiedas
④	Büsenos LED
⑤	Maitinimo blokas
⑥	Maitinimo bloko kabelis

Edge maitinamojo laikiklio montavimas

Naudodami maitinamaji laikiklj galite montuoti Edge jrenginj ir prijungti jj prie "eBike".Garmin rekomenduojsureguluioti laikiklj nustatant Edge matymo kampa ir tik po to prijungti kabelj prie "eBike".

1 Pasirinkite saugia vieta Edge jrenginiui montuoti, kuriojejis netrukdys saugiai valdyti "eBike".

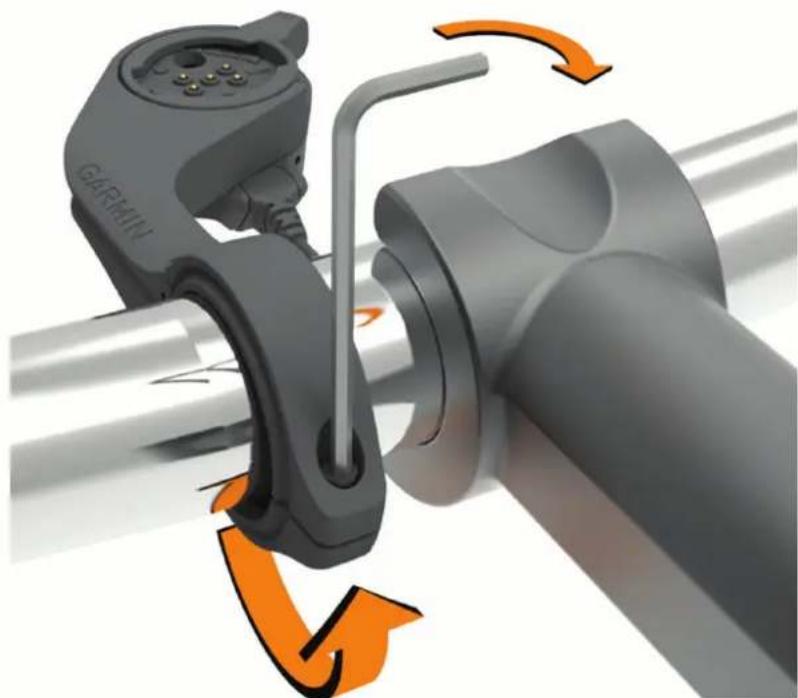

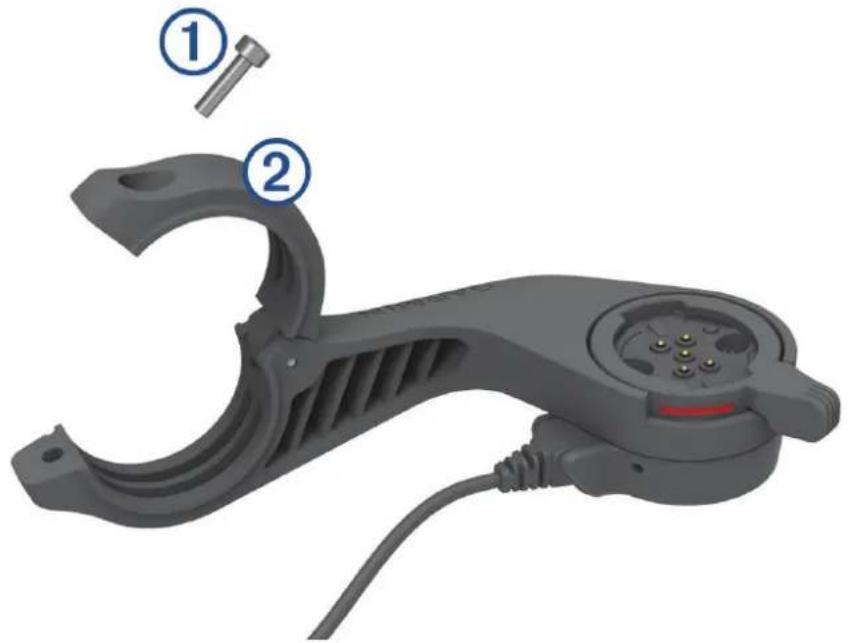

2 Naudodamiesi 2,5 mm seisiabriauniu raktu issukite varztq airo jungties.

3 Dékite guminj padéklà aplink vaira:

• Jei vairo skersmuo 25,4 mm, naudokite storesnj padekla.
• Jei vairo skersmuo 31,8 mm, naudokite plonesnj padéklä.

4 Użdekite vairo jungtj ant guminio padéklo.

PASTABA: sulygiokite guminio padeklo kontürus su griodeliais vidinéje vairo jungties puséje.

5 Jstatykite varztq atgal ir priverzkite jj 2,5 mm sesiabriauniu raktu, kol laikiklis bus patikimai pritvirtantas. PASTABA: reguliariai tikrinkite varzto priverzima.

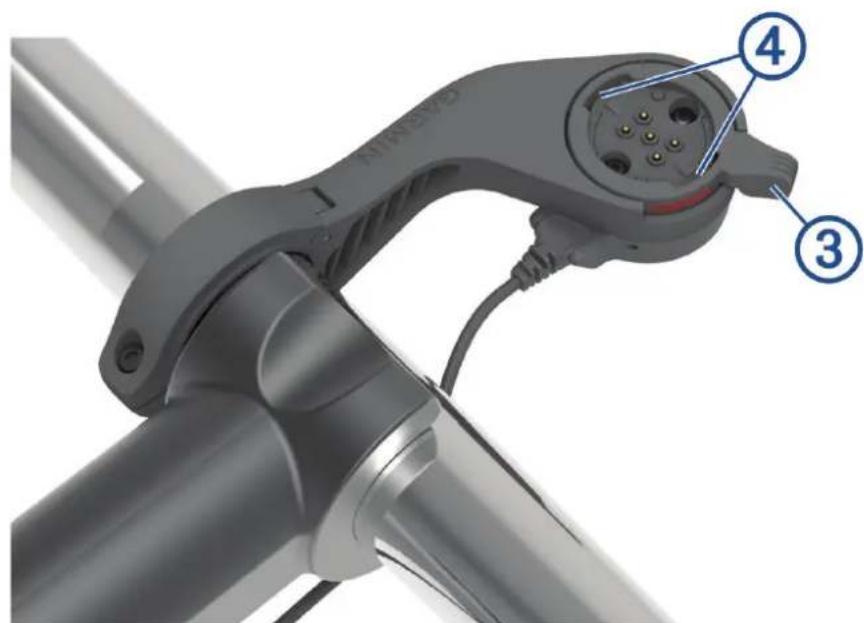

6 Atidarykite fiksavimo zieda. ③

PASTABA: fiksavimo ziedas yra atidarytas, kai ant laikiklio sono matosi raudona linija.

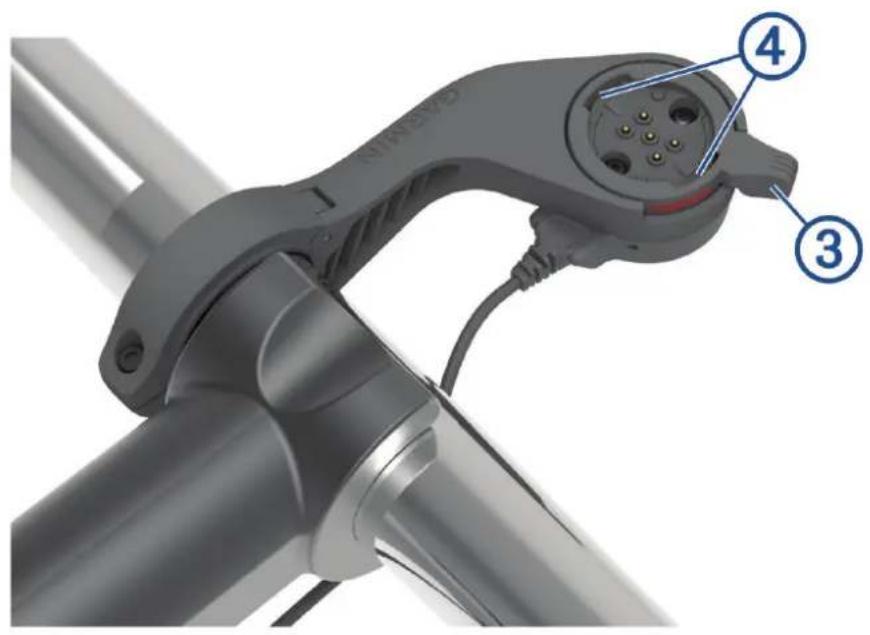

7 Sulygiukite qaseles galinéje Edge jrenginio puseje su „eBike" laikiklio jrantomis

8 Truputj paspauskite ir uždarydami svirtele uzfikuSuokite Edge jrenginlaikiklyje.

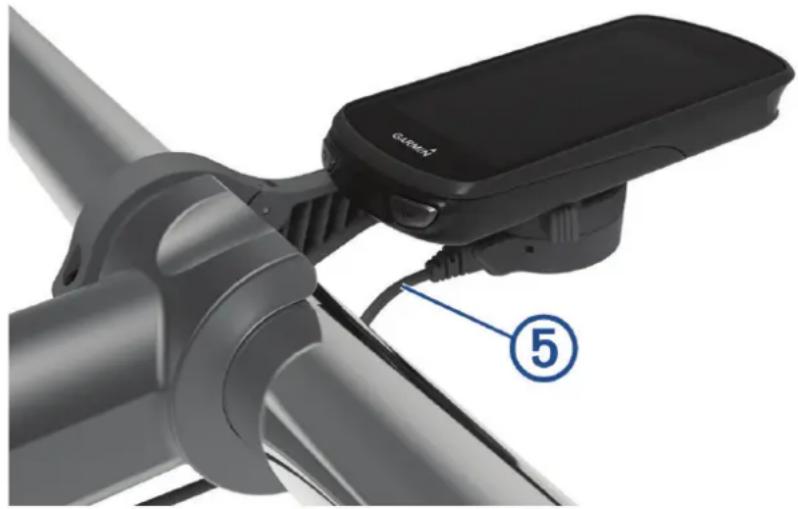

9 Prijunkite maitinimo bloko kabelj prie suderinamo maitinimo kabelio jusu "eBike" (Reikalingi kabeliai, 114 psl.).

Reikalingi kabeliai

Norint tinkamai sumontuoti, reikia jsigyti viena iš šiu suderinamy kabeliu:

• Bosch maitinamojo laikiklio priedo kabelis
• Shimano maitinamojo laikiklio priedo kabelis

PASTABA: Garmin rekomenduoja, kad dviračių priežūros specialistas sutrumpintu suderinamā Shimano kabelj iki tinkamo ilgio.

Raudona Galia

Geltona Galia

Mélyna Jęzeminimas

Juoda Jzeminimas

• USB-A maitinamojo laikiklio priedo kabelis

Edge maitinamojo laikiklio bubenos LED

Istisiné Žalia Maitinamasis laikiklis prijungtas prie maitinimo šaltinio, bet nesusietas su Edge jrenginiu.

Mirksiinti Žalia Maitinamasis laikiklis susietas su Edge jrenginiu ir yra jkraunamas.

Jvyko klaida. Atjunkite maitinamajj laikiklj ir isimkite Edge jrenginj. Vel prijunkite maii-namajj laikiklj ir montuokite Edge jrenginj. Jei raudona lemputé toliau mirksi, susisiekite su produktu palaikymo komanda.

Irenginio prieziura

PRANESIMAS

Tvirtai užděkite apsauginj dangtelj, kad apsaugotuměte atvirus kontaktus.

Rūpinkitès componentu švara.

Irrenginio nelaiky kite vietose, kuriose jis gali būti veikiamas ypač didele temperatūrā, nes tai gali sukelti ilgalaikiu pažeidimü.

Nenaudokite cheminiu valikliu, tirpikliu, preparatu nuo saulès nudegimo ir vabzdžiu repelentu, kurie gali pažeisti plastikines dalis ir apdaila.

Venkite smarkiai trankyti ir neatsargiai elgtis su gaminiu, nes tai gali pabloginti jo tarnavimo laika.

Keiskite componentus tik Garmin dalimis. Kreipkitès j Garmin atstová arba apsilanky kite Garmin interneto svetainéje.

Noredami utilizuoti maitinamajl laikiklj pagal vietos jstatymus ir taisykles, susisiekite su vietine atlieku tvarkymo tarnyba.

Irenginio valymas

• Nuvalykite purva ir nešvarumus nuo apsauginio dangtelio ir atvirq kontaktu.
• Užděje apsauginj dangtelj laikykite jrenginj po tekanciu vandeniu.

Isvale, leiskite jrenginiui visiskai išdziuti.

Ribotoji garantija

Siam priedui taikoma Garmin standartiné ribotoji garantija. Daugiau informacijos Žr. www.garmin.com/support /warranty.
