NÁVOD NA OBSLUHU Edge Power Mount GARMIN
Nedodržiavanie nasledujucich upozorneni moze viest'k nehode alebo zražke a naslednej smrti alebo váznemu zraneni.
| ① | Vysunutý držiak |
| ② | Ochranný kryt |
| ③ | Poistný krúžok |
| ④ | Stavová LED dióda |
| ⑤ | Napájacia podložka |
| ⑥ | Kábel napájacej podložky |
Montáž napájaného drziaka Edge
Napáján drziak mozete použit na pripevnenie vasho zariadenia Edge a pripojit hok bicyklu eBike. Spolocnost Garmin odporuca pred pripojenim kábla k bicyklu eBike nastavit drziak na zobrazovacú uhol Edge.
1 Zariadenie Edge namontujte na bezpecné miesto, kde to nenaruši bezpecnú prevádku vasho bicykla eBike.

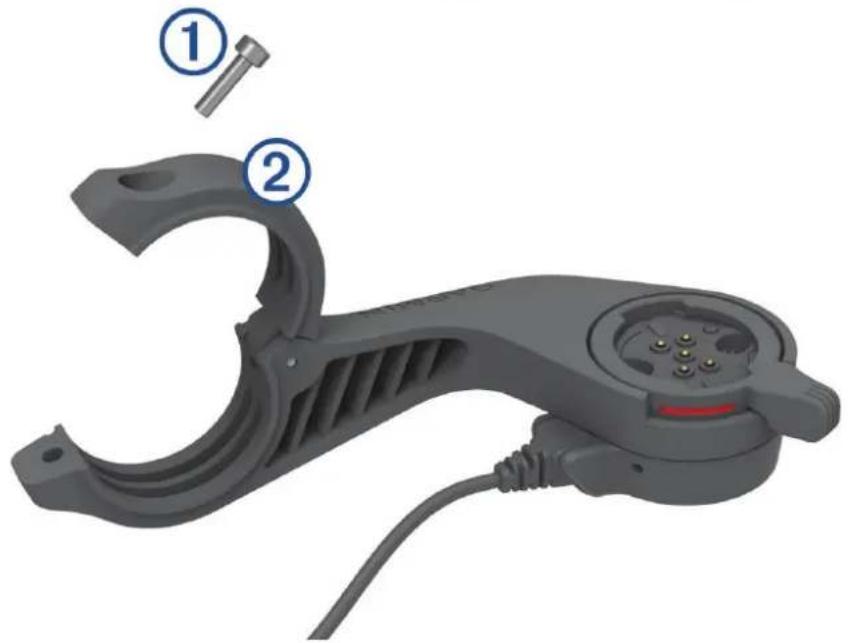

2 Pomocou 2,5 mm imbusového kluča odstránte skrutku 2konektora riadidiel.
3 Okolo riadidiel umiestnite gumovu podlozku:
- Ak je priemer riadidiel 25,4 mm, použite hrubšiu podložku.
- Ak je priemer riadidiel 31,8 mm, použite tensiu podložku.

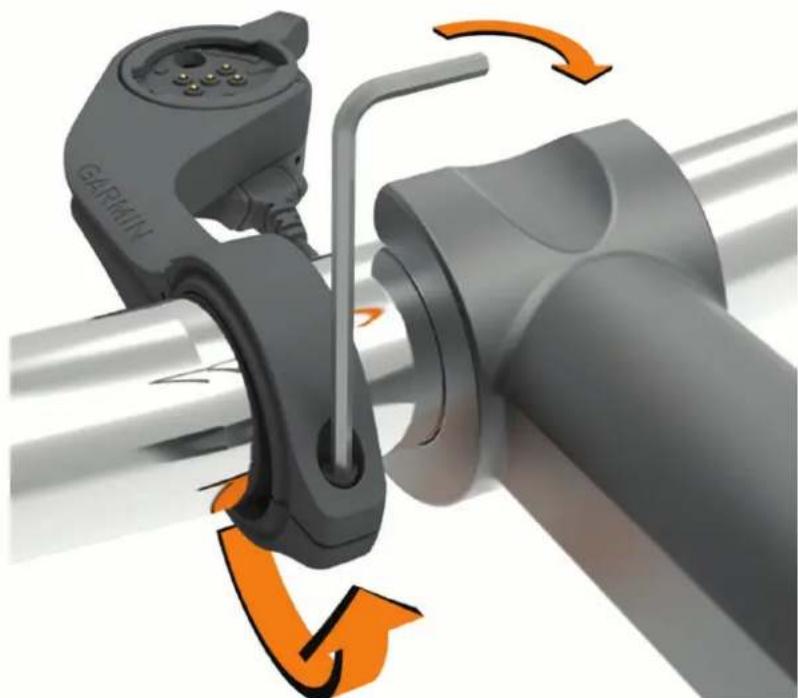

4 Okolo gumovej podložky upevnite držiak na riadidlá.
POZNÁMKA: kontury gumovej podložky by sa mali zarovnat's dražkami na vnútornej strane drziaka na riadidlá.
5 Nasad'te skrutku a pomocou 2,5 mm imbusového kl'ça ju utiahnite, aby bol drziak pevný.
POZNÁMKA: pravidelne kontrlujte tesnost skrutky.

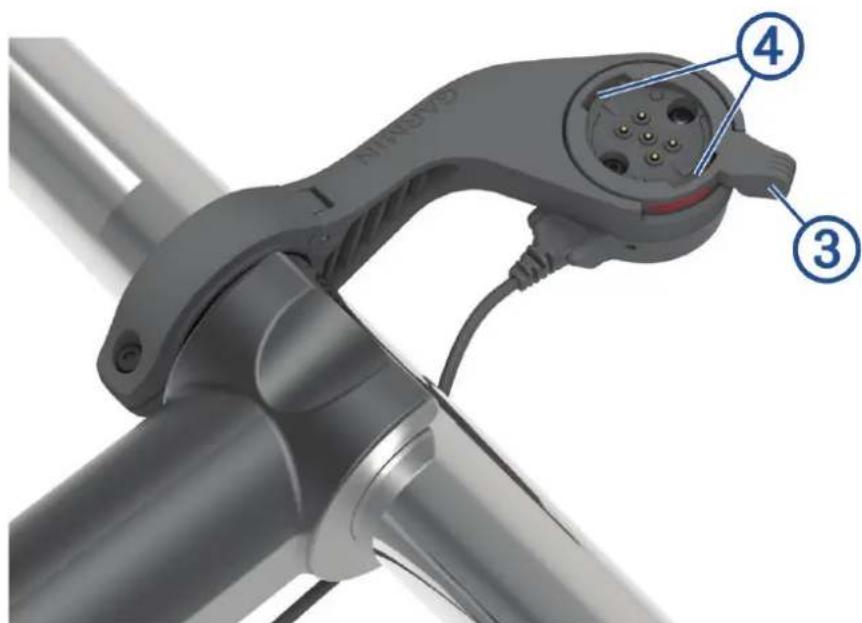

6 Otvorte poistny kruzok. ③
POZNÁMKA: poistny kruzok je v otvorenej polohe, ked' je na boku drziaka viditelné Červéna Čiara.
7 Zarovnajte jazycky na zadnej strane zariadenia Edge s dražkami drziaka na bicykel eBike
8 Jemnym stlaenim a zatvorenim packy uzamknite zariadenie Edge v drziaku.

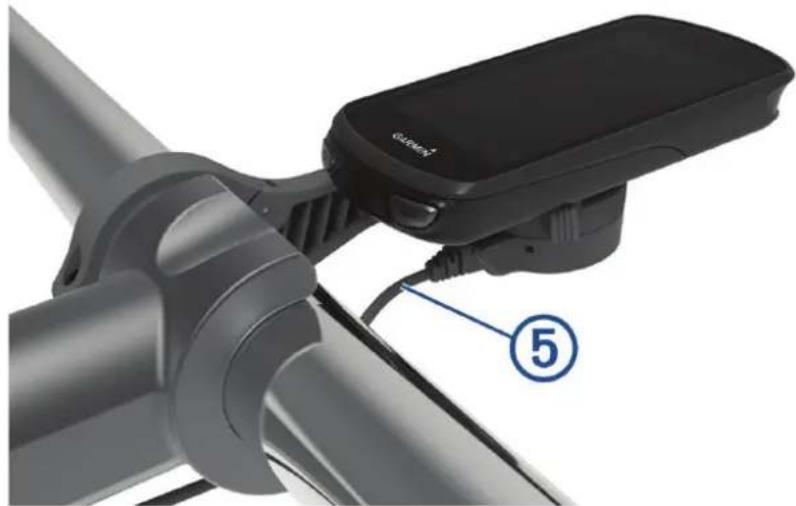

9 Pripojte kabel napajacej podlozky kompatibilnemu napajaciemu kablu na bicykli eBike (Potrebne kable, strana 90).
Potrebné kable
Ak chcete dokoncit tuto montaiz, musite si zakupit jeder n z tychto kompatibilnyk kablov:
Doplnkov kabel k elektrickemu drziaku Bosch
Doplnkovy kabel kelektrickemu drziaku Shimano
POZNÁMKA: spolocnost' Garmin odporuca dat'si u opravára bicyklov skratit kompatibilny kabel Shimano na spravnu dlžku.
| Farba kábla Funkcia kábla | |
| Červné Napájanie | |
| Žltá Napájanie | |
| Modrá Uzemnenie | |
| Cierna Uzemnenie | |
Doplnkovy kabel k elektrickemu drziaku USB-A
LED dióda stavu elektrického držiaka Edge
| OZNÁMENIE |
| Ochranný kryt pevne upevnite, aby ste zabránili poškodeniu odkrytích kontaktov. |
| Súčasti udržiavajte Čisté a bez nečistôt. |
| Zariadenie neskladujte na miestach, kdemöze dojst'k jeho dlhšiemu vystaveniu extrémnym teplotám, pretoze tomöze spósobit trvalé poškodenie. |
| Nepoužívajte chemické Čistace prostriedky, Rozpústádlá, krém na opałovanie ani repelenty proti hmyzu, ktoré možu poškodit plastové súčasti a povrchovú upravu. |
| Zabrante prudkým nárazom a so zariadením zaobcháźajte opatrne, v opačnom pripline samöze skrátiťživotnost'produktu. |
| Súčasti nahrad'te iba dielmi od spolocnosti Garmin. Pozrite si predajcov spolocnosti Garmin alebo strákupspolochnosti Garmin. |
| Ak chcete napájaný držiak zlikvidovat'v súlade s priślušnými miestnymi zákomoni a nariadeniami, obráttse sa na miestne oddelenie likvidácie oppadu. |
Cistenie zariadenia
- Vycistite blato a necistoty z oblasti ochranného krytu a odkrtych kontaktov.
- So zatvorenym ochrannym krytom podržte zariadenie pod tecúcou vodou.
Po vycisteni nechajte zariadenie upline vyschnut.
Obmedzená záruka
Na topo prisluşenstvo sa vztahuje štandardné obmedzená záruka spolocnosti Garmin. Šalsie informácie najdete na stranke www.garmin.com/support/warranty.
