Vrsta izdelka	Nosilec krmila za napravo GPS Garmin Edge s funkcijo polnjenja
Znamka	Garmin
Model	Edge Power Mount
Napajanje	Preko kabla, združljivega z električnim kolesom (Bosch, Shimano ali USB-A)
Glavne funkcije	Varna pritrditev naprave Edge, sočasno polnjenje, nastavljiv zorni kot
LED indikator stanja	Neprekinjeno zelena: napajano, a ni povezano; Utripajoča zelena: povezano in polni; Utripajoča rdeča: napaka
Združljivost krmila	Premera 25,4 mm in 31,8 mm (gumijaste blazinice so priložene)
Vodoodpornost	Vodotesni pokrov za zaščito električnih kontaktov
Delovna temperatura	-20°C do 60°C (dolgotrajno skladiščenje: -40°C do 85°C)
Vzdrževanje in čiščenje	Izperite s čisto vodo po uporabi; izogibajte se topilom, kremam za sončenje in repelentom proti insektom
Varnost	Ne potapljajte, ne izpostavljajte pretirani vročini, ne razstavljajte
Nadomestni deli in popravljivost	Uporabljajte samo Garminove dele; združljivi kabli se prodajajo ločeno
Garancija	Standardna Garminova omejena garancija (glejte uradno spletno stran)

Pogosto zastavljena vprašanja - Edge Power Mount GARMIN

Kako namestim napajani nosilec Edge na svoje kolo?

Izberite mesto, ki ne ovira delovanja kolesa. Odstranite vijak priključka, namestite ustrezno gumijasto blazinico (25,4 mm ali 31,8 mm), pritrdite priključek in privijte z imbus ključem 2,5 mm. Odprite zaklepni obroč, poravnajte napravo Edge in zaklenite.

Kateri kabli so potrebni za napajanje nosilca?

Kupiti morate združljiv kabel glede na vaše električno kolo: Kabel za napajani nosilec Bosch, Kabel za napajani nosilec Shimano ali Kabel USB-A za napajani nosilec.

Kaj pomeni utripajoča rdeča LED lučka?

Prišlo je do napake. Odklopite nosilec, odstranite napravo Edge, ponovno priključite in namestite. Če utripanje ne preneha, se obrnite na Garminovo podporo.

Ali lahko uporabim nosilec s krmilom nestandardnega premera?

Nosilec je zasnovan za premera 25,4 mm in 31,8 mm, zahvaljujoč priloženim gumijastim blazinicam. Za druge premere se posvetujte s prodajalcem Garmin.

Kako očistim napajani nosilec Edge?

Odstranite blato in umazanijo z vodotesnega pokrova in kontaktov. Namestite pokrov nazaj, sperite s tekočo vodo in pustite, da se popolnoma posuši. Izogibajte se kemičnim čistilom.

Ali je nosilec vodoodporen?

Da, opremljen je z vodotesnim pokrovom za zaščito kontaktov. Prepričajte se, da je po vsaki uporabi dobro zaprt.

Kakšne varnostne ukrepe moram upoštevati?

Med vožnjo ne dovolite, da vas zaslon moti. Prepričajte se, da sta kolo in nosilec v dobrem stanju. Naprave ne izpostavljajte ekstremnim temperaturam ali vlagi.

Ali lahko nosilec namestim sam?

Da, namestitev je preprosta s priloženim imbus ključem. Za ožičenje na električno kolo Garmin priporoča, da se obrnete na usposobljenega tehnika, zlasti za rezanje Shimano kabla.

Ali je nosilec združljiv z vsemi napravami Garmin Edge?

Nosilec je zasnovan za naprave Edge, ki so združljive z Garminovim bajonetnim zaklepnim sistemom. Preverite, ali ima vaš Edge na zadnji strani jezičke.

Kje lahko dobim nadomestne dele?

Obrnite se na svojega prodajalca Garmin ali obiščite spletno stran Garmin. Za zagotavljanje varnosti uporabljajte samo Garminove dele.

NAVODILA ZA UPORABO Edge Power Mount GARMIN

Edge Power Mount Navodila za namestitev

Pomembne varnostne informacije

OPOZORILO

Neuostoovanje naslednjih opozoril lahko privede do nesreče ali trčenja s smrtnim izidom ali hudimi telesnimi poškodbami.

Opozorila o kolesu

• Vedno ravnajte razumno in kolo upravljajte na varen način.
• Prepričajte se, da svoje kolo in dele ustrezno vzdřujete in da so vsi deli pravilno namesčeni.

Opororilo za nepozornost

Pri uporabi naprave med upravljanjem vozila ravnajte previdno. Zaslon ne sme odvrniti vase pozornosti, saj lahko to privede do nesrece s hudimi telesnimi poskodbami ali smrtnim izidom. Informacije, prikazane v napravi, si oglejte le na hitro. Vedno bodite pozorni na okolico, ne glejte predolgo v zaslon in ne dovolite, da bi zaslon odvrnil va so pozornost. Pri posvecanju pozornosti zaclinu lahko spreglated ovire ali nevarnosti.

Opozorila o napravi

• Ob neupostevanju teh opozoril se lahko skrajsa ziviljenjska doba naprave ali pa obstaja nevarnost poskodovanja naprave, požara, kemicnih opeklin, iztekanja elektrolita in/ali telesnih poskodb.
• Naprave ali baterij ne potaplajte v vodo ali druge tekocine.
• Naprave ne pustite izpostavljene viru toplote ali na visoki temperaturi, na primer na soncu v nenadzorovanem vozilu. ČeŽelite preprečiti možnost poškodb, odstranite napravo iz vozila ali jo shranite izven neposredne sončne svetlobe.
• Naprave ne razstavite, spremenite, predelajte, prebodite ali poskodujte.
• Naprave ne izpostavite ognju, eksploziji ali drugim nevarnostim.
• Naprave ne uporabljajte zunaj tega temperaturnega obsega: From -20° to 60°C (from -4° to 140°F).
• Če napravo shranite za dlje šaca, jo shranite v tem temperaturnem obsegu: From -40° to 85°C (from -40° to 185°F).
• Ne uporabljajte napajalnegakabla, podatkovnegakabla in/ali napajalnika, gi ga ni odobrila ali dobavila druzbara Garmin.

Navodila za napajalni nosilec naprave Edge

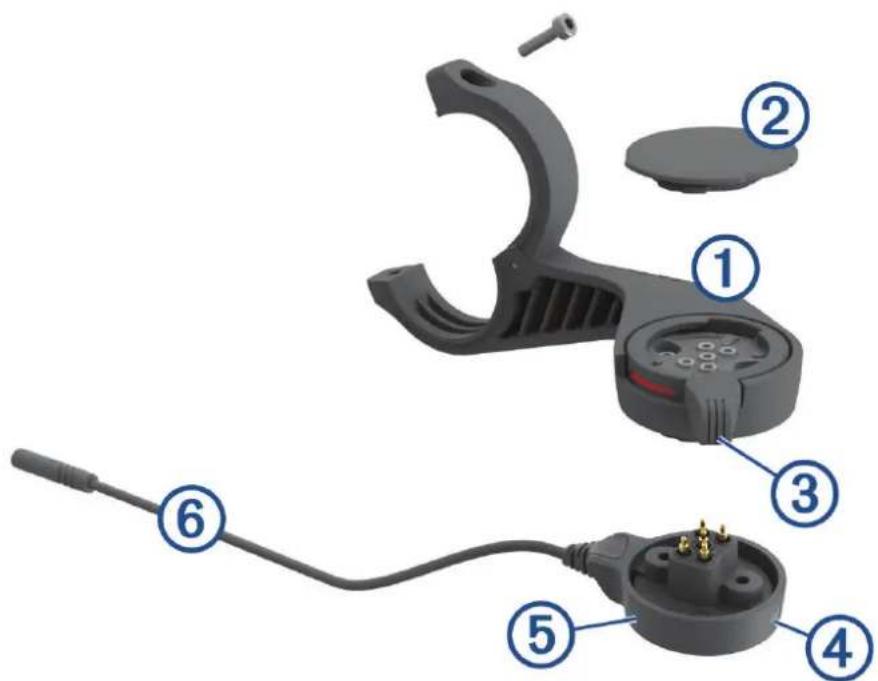

Pregled

①	Sprednji nosilec
②	ZaščitniPokrovček
③	Zaklepni obroček
④	Indikator LED stanja
⑤	Napajalni priključek
⑥	Kabel napajalega priključka

Namestitev napajalnega nosilca naprave Edge

Z napajalnim nosilcem lahko namestite napravo Edge in jo priklopite na elektricno kolo. Družba Garmin priporoča, da polojazj nosilca prilagodite vidnemu kotu naprave Edge, preden priklopite kabel na elektricno kolo.

1 Za namestitev naprave Edge izberite varno mesto, kjer ne bo motila varnega upravljanja elektricnega kolesa.

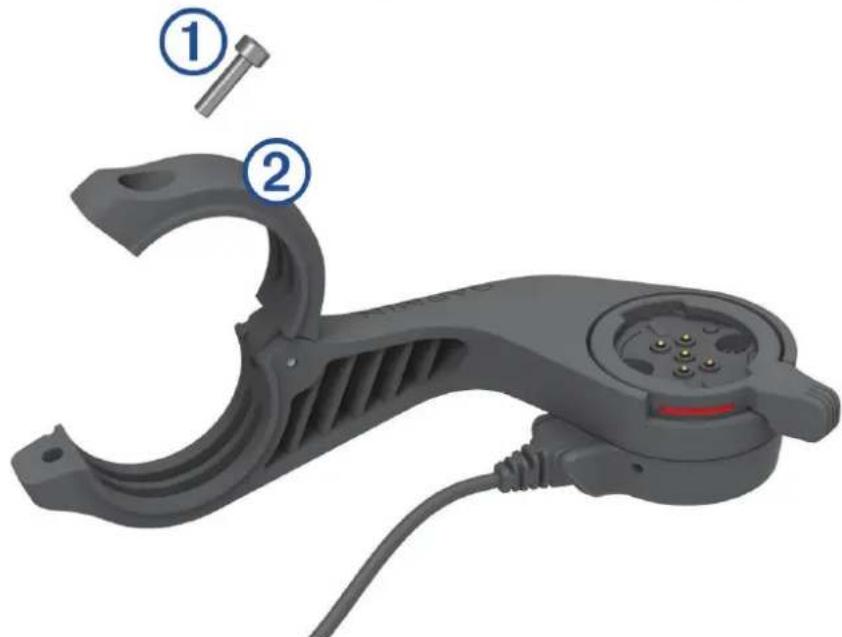

2 S ključem inbus velikosti 2,5 mm odstranite vijak ②povezovalnika s krmilom.

3 Okoli krmila namestite gumijasto blazinico:

• Če je premer krmila 25,4 mm, uporabite debelejso blazinico;
• ce je premer krmila 31,8 mm, uporabite tanjso blazinico.

4 Povezovalnik's krmilom namestite okoli gumijaste blazinice.

OPOMBA: izbokline na gumijasti blazinici poravnajte z utori na notranji strani povezovalnika s krimilom.

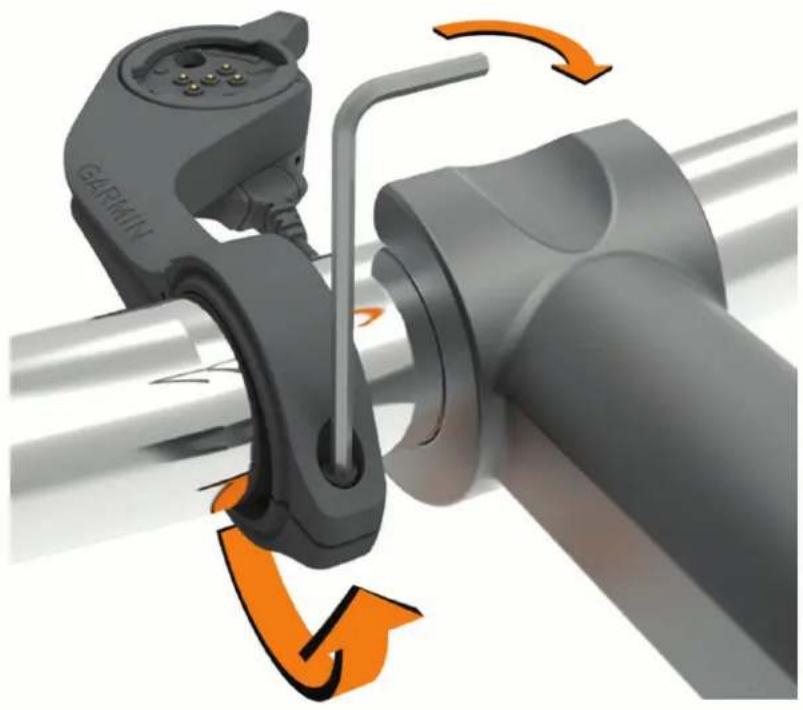

5 Znova vstavite vijak in ga s ključem inbus velikosti 2,5 mm privijte toliko, da nepremićn pritrdite nosilec. OPOMBA: redno preverajte, ali je vijak ustrezno zategnjen.

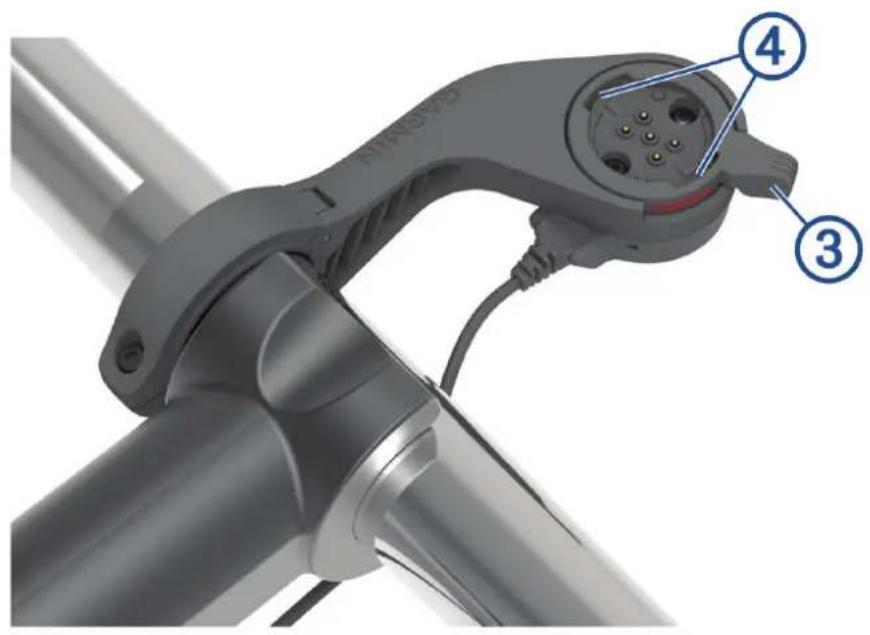

6 Odpritzaklepniobrocek.③

OPOMBA: zaklepni obroček je v odprtem položaju, ko je na stranskem delu nosilca vidna rdeča crta.

7 Poravnajte jezicke na hrbtni strani naprave Edge z zarezama na nosilcu za elektricno kolo. 4

8 Rahlo pritisnite napravo navzdol in zaprite rocico, da napravo Edge pritrdite v nosilec.

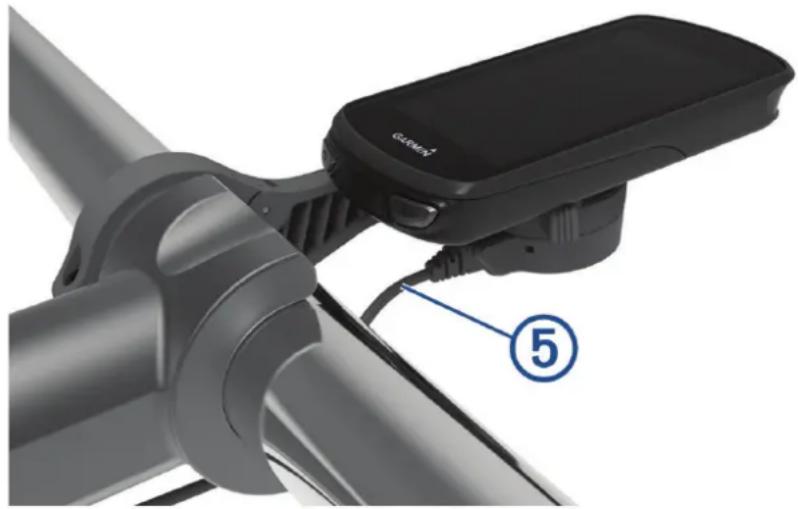

9 Priklopite kabel napajalnegaprikljcka 5 na združljiv napajalni kabel elektricnega kolesa (Potrebni kabli, stran 84).

Potrebni kabli

Za izvedbo namestitve mate kupiti enega od naslednjih združljivih kablov:

• Dodatni kabel za napajalni nosilec Bosch
• Dodatni kabel za napajalni nosilec Shimano

OPOMBA: druzba Garmin priporoča, da serviser koles skrajša združljiv kabel Shimano na ustrezno dolžino.

BarvaŽice FunkcijaŽice
Rdeča Vklop/izklop
Rumena Vklop/izklop
Modra Ozemljitev
Črna Ozemljitev

• Dodatni kabel za napajalni nosilec USB-A

Indikator LED stanja napajalnega nosilca naprave Edge

Delovanje indicatorja LED Stanje
Neprekinjeno sveti zeleno	Napajalni nosilec je priklopljen na napajanje, vendar ni združen z napravo Edge.
Utripa zeleno Napajalni nosilec je združen z napravo Edge in zagotavlja polnjenje.
Utripa rdeće	Prišlo je do napake. Odklopite napajalni nosilec in odstranite napravo Edge. Znova priklopite napajalni nosilec in namestite napravo Edge. Če indicator še napraj utripa rdeće, se obrnite na podporo za izdelke.

Nega naprave

OBVESTILO

Trdno pritrdite zašcitniPokrovček, da preprečite poškodbe izpostavljenih stikov.

Sestavni deli morajo biti Čisti in brez umazanje.

Naprave ne shranujte na mesta, kjer je lahko izpostavljena ekstremnim temperaturam, ker lahko povzročijo trajne poškodbe.

Ne uporabljajte kemičnih Čistil, topil, sončnih krem in zašcitnih sredstev proti mrčesu, ki lahko poškodujejo plasticne dele in barvo.

Naprave ne izpostavljate ekstremnim šokom in grobim ravnanjem, sj ti lahko skrajšajo njeno Živiljenjsko dobo.

Sestavne dele zamenjate samo z deliSYSTEMA Garmin. Obrnite se na prodajalca izdelkov Garmin ali obišcite splétrno mesto družbe Garmin.

Za odstranjevanje napajalnegā nosilca v skladu z veljavnimi lokalmimi zakoni in predpisì se obrnite na lokalnoso lužbo za odstranjevanje odpadkov.

Cischenje naprave

• Odstranite blato in umazanijo z območja zašcitnegaPokrovčka in izpostavljenih stikov.
• Na napravo namestite zašcitniPokrovček in jo sperite pod tekoco vodo.

Da biste möglich montirati uredaj, morate kupiti sedan od navenenih kompatibilnih kabela:

• Bosch dodatni kabel za nosač s napajanjem
• Shimano dodatni kabel za nosašs napajanjem

NAPOMENA: Garmin preporucje da tehnicar za bicikle skrati kompatibilan Shimano kabel na odgovarajuću duljinu.

BojaŽice FunkcijaŽice
Crvena Napajanje
Žuta Napajanje
Plava Uzemljenje
Crna Uzemljenje

• USB-A dodatni kabel za nosačs napajanjem

Postupanje s uredajem
