MANUALE UTENTE VILSTA 905.577.25 IKEA

Consultare l'elenco completo dei Centri di Assistenza nominati da IKEA e dei relativi numeri di telefono nell'ultima pagina del presente manuale.

IKEA

MAGYAR

Informazioni di sicurezza 242

Istruzioni di sicurezza 244

Installazione 247

Collegamento elettrico 248

Descrizione del prodotto 250

Utilizzo quotidiano 251

Tabella di cottura 254

Guida alle pentole 255

Pulizia e cura 256

Risoluzione dei problemi 257

Dati tecnici 259

Efficienza energetica 259

Considerazioni sull'ambiente 260

GARANZIA IKEA 261

Con riserva di modifiche.

Informazioni di sicurezza

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto

dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano come riferimento futuro.

Sicurezza dei bambini e delle persone vulnerabili

• Quest'apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'utilizzo in sicurezza dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'elettrodomestico, a meno che non vi sia una supervisione continua.
• Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchiatura.

• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

• AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Tenere i bambini e gli animali domestici lontani dall'apparecchiatura durante l'uso e durante il raffreddamento.

• Se l'elettrodomestico ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.

Avvertenze di sicurezza generali

• L'apparecchiatura è destinata solo alla cottura.

- Quest'apparecchiatura è progettata per un uso domestico singolo in un ambiente interno.

- Quest'apparecchiatura può essere utilizzata in uffici, camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).

- AVVERTENZA: L'elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Fare attenzione a non toccare gli elementi riscaldanti.

- Non azionare l'apparecchiatura mediante un timer esterno o un sistema telecomandato separato.

- AVVERTENZA: Non lasciare mai il piano cottura incustodito durante la preparazione di pietanze in quanto olio e grassi potrebbero incendiarsi.

- Non usare mai acqua per spegnere il fuoco di cottura. Spegnere l'apparecchiatura e coprire le fiamme, per esempio, con una coperta o un coperchio.

- ATTENZIONE: Il processo di cottura deve essere sorvegliato. I processi di cottura brevi devono essere sorvegliati continuamente.

• AVVERTENZA: Pericolo di incendio: Non conservare alcun oggetto sulle superfici di cottura.
• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non devono essere posti sulla superficie del piano di cottura in quanto possono diventare molto caldi.
• Non utilizzare l'apparecchiatura prima di installarla nella struttura a incasso.
• Scollegare l'apparecchiatura dalla rete elettrica prima della manutenzione.
• Non utilizzare vaporelle per pulire l'elettrodomestico.
• Dopo l'uso, spegnere l'elemento del piano cottura utilizzato mediante il comando corrispondente, senza considerare quanto indicato dal rilevatore di utensili.
• AVVERTENZA: Se la superficie è incrinata, spegnere l'apparecchiatura per evitare la possibilità di scosse elettriche. Qualora l'apparecchiatura sia collegata direttamente alla corrente mediante una scatola di derivazione, togliere il fusibile per scollegarla dall'alimentazione. In ogni caso, contattare il Centro Assistenza Autorizzato.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.
• AVVERTENZA: Utilizzare esclusivamente protezioni per il piano cottura progettate dal produttore dell'apparecchiatura o indicate dallo stesso nelle istruzioni d'uso, come ad esempio accessori idonei o le protezioni per il piano cottura incorporate nell'apparecchiatura. Utilizzare protezioni inadeguate aumenta il rischio di incidenti.

Istruzioni di sicurezza

Installazione

AVVERTENZA! L'apparecchiatura deve essere installata da un installatore autorizzato.

Attenersi alle istruzioni fornite insieme all'apparecchiatura.

- Rimuovere tutti i materiali di imballaggio.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

- È necessario rispettare la distanza minima dalle altre apparecchiature.

- Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

- Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.

- Proteggere la base dell'apparecchiatura da vapore e umidità.

- Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.

- Assicurarsi che lo spazio sotto il piano cottura sia sufficiente per la circolazione dell'aria.

- La base dell'apparecchiatura può surriscaldarsi. Se l'apparecchio è installato sopra i cassetti, assicurarsi di installare un pannello di separazione non combustibile sotto gli apparecchi per impedire l'accesso al fondo.

Collegamento elettrico

AVVERTENZA! Rischio di incendio e scossa elettrica.

- Tutti i collegamenti elettrici devono essere eseguiti da un installatore autorizzato.

- Il dispositivo deve essere messo a terra, qualora il simbolo (☐) non sia stampato sulla targhetta.

- Prima di qualsiasi intervento è necessario verificare che l'apparecchiatura sia scollegata dalla rete elettrica.

- Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

- Verificare che l'apparecchiatura sia installata correttamente. L'allentamento di un collegamento elettrico o di una spina (ove previsti) può provocare un forte surriscaldamento del terminale.

- Utilizzare il cavo dell'alimentazione elettrica corretto.

- Non lasciare che il cavo dell'alimentazione elettrica si aggrovigli.

- Assicurarsi che sia installata una protezione contro gli urti.

- Utilizzare il serracavo sul cavo.

- Assicurarsi che il cavo di alimentazione o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde quando si collega l'apparecchiatura alle prese vicine.

• Non utilizzare prese multiple e prolunghe.

- Accertarsi di non danneggiare la spina o il cavo (ove previsti). Contattare il nostro Centro Assistenza autorizzato o un elettricista qualificato per sostituire un cavo danneggiato.

- I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.

- Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

- Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.

- Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.

- Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.

- L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta

di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere un'apertura di contatto di almeno 3 mm.

Utilizzo

AVVERTENZA! Rischio di lesioni, ustioni o scosse elettriche.

• Non modificare le specifiche tecniche dell'apparecchiatura.
• Rimuovere tutto l'imballaggio, le etichette e la pellicola protettiva (se presente), prima del primo utilizzo.
• Assicurarsi che le aperture di ventilazione non siano bloccate.
• Non lasciare l'elettrodomestico incustodito durante il funzionamento.
• Impostare le zone di cottura su "off" dopo ogni utilizzo.
• Non appoggiare posate o coperchi sulle zone di cottura. Possono diventare roventi.
• Non accendere l'elettrodomestico con le mani bagnate o quando è a contatto con l'acqua.
• Non utilizzare l'elettrodomestico come superficie di lavoro o come superficie di deposito.
• Se la superficie dell'apparecchiatura presenta delle incrinature, scollegarla immediatamente dall'alimentazione per evitare scosse elettriche.
• I portatori di pacemaker devono mantenere una distanza di almeno 30 cm dalle zone di cottura a induzione quando l'apparecchiatura è in funzione.
• Quando si immergono gli alimenti nell'olio bollente, questo potrebbe schizzare.
• Non utilizzare fogli di alluminio o altri materiali tra la superficie di cottura e le pentole, se non diversamente specificato dal produttore di questa apparecchiatura.
• Usare esclusivamente accessori consigliati dal produttore per questa apparecchiatura.

AVVERTENZA! Rischio di incendio ed esplosione.

• Grassi e olio riscaldati possono rilasciare vapori infiammabili. Tenere le fiamme o gli oggetti caldi lontani da grassi e oli in fase di cottura.
• I vapori rilasciati dall'olio a temperatura elevata possono provocare una combustione spontanea.
• L'olio usato, che può contenere residui di cibo, può causare un incendio a una temperatura inferiore rispetto all'olio utilizzato per la prima volta.
• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

AVVERTENZA! Vi è il rischio di danneggiare l'apparecchiatura.

• Non tenere pentole calde sul pannello dei comandi per evitare il rischio di ustioni.
  • Non mettere coperchi caldi sulla superficie in vetro del piano cottura.
• Non esporre al calore pentole vuote.
• Fare attenzione a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.
• Non attivare le zone di cottura con pentole vuote o senza pentole.
• Le pentole in ghisa o con il fondo danneggiato possono graffiare la superficie in vetro/vetroceramica. Sollevare sempre questi oggetti quando è necessario spostarli sulla superficie di cottura.

Cura e pulizia

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
• Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici, se non specificato diversamente.

Assistenza

• Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato. Utilizzare solo ricambi originali.
• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre

applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

Smaltimento

AVVERTENZA! Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo elettrico in prossimità dell'apparecchiatura e gettarlo.

Installazione

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Informazioni generali

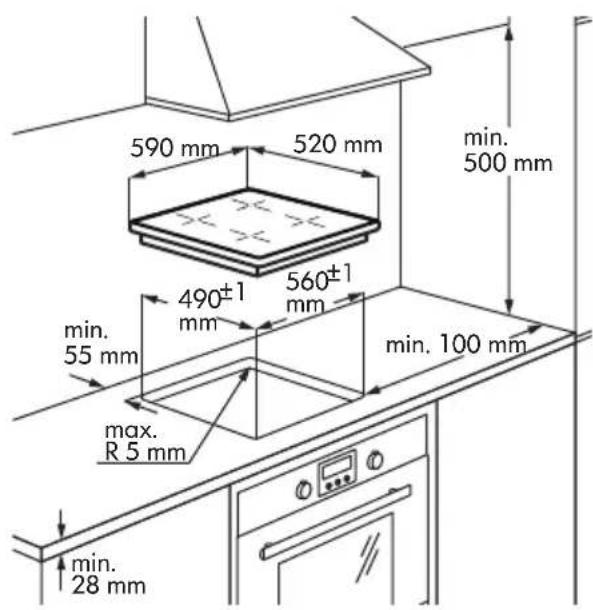

590 mm 520 mm min. 500 mm 490±1 mm 560±1 mm min. 55 mm max. R 5 mm min. 100 mm min. 28 mm

Per l'installazione occorre attenersi alle leggi, disposizioni, direttive e norme in vigore nel paese d'impiego (norme di sicurezza, riciclaggio regolare e conforme ecc.)!

• Per ulteriori informazioni sull'installazione rimandiamo alle Istruzioni di montaggio.

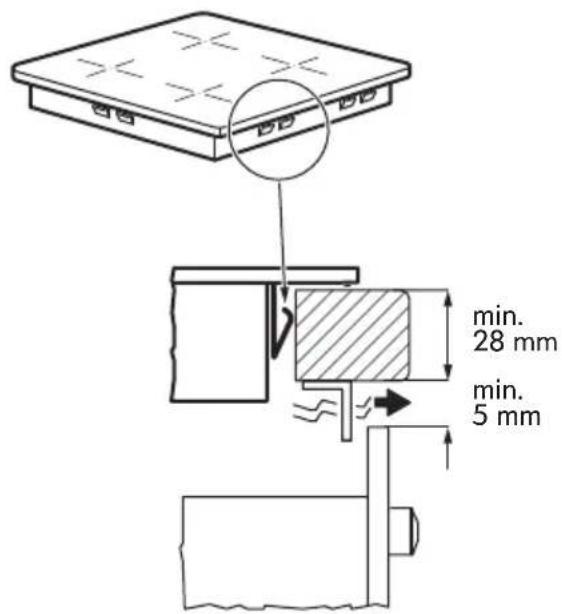

• Se non c'è un forno sotto il piano di cottura, installare un pannello di separazione sotto l'apparecchio secondo le istruzioni di montaggio.

• Non applicare un sigillante a base di silicone fra l'apparecchiatura e il piano di lavoro.

Collegamento elettrico

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

AVVERTENZA! Tutti i collegamenti elettrici devono essere eseguiti da un installatore autorizzato.

Collegamento elettrico

• Prima di collegare l'apparecchiatura, verificare che la tensione nominale dell'apparecchiatura riportata sulla targhetta dei dati corrisponda alla tensione dell'alimentazione di rete. La targhetta dei dati si trova sul lato inferiore dell'alloggiamento del piano di cottura.
• Attenersi allo schema di allacciamento (collocato sul lato inferiore del piano di cottura).
• Servirsi unicamente di componenti originali fornite dal servizio pezzi di ricambio.
• Il piano di cottura viene fornito con un cavo di collegamento. Per sostituire il

cavo di alimentazione danneggiato, utilizzare il tipo di cavo H05V2V2-F o uno equivalente, che resiste a una temperatura di 70°C o superiore. Il cavo di collegamento può essere sostituito solo da elettricisti qualificati.

• È necessario che i mezzi per lo scollegamento siano incorporati nel cablaggio fisso.
• Sarà necessario eseguire i collegamenti e i raccordi conformemente allo scherma fornito in dotazione.
  • L'apparecchiatura è a doppio isolamento e non richiede un collegamento di terra.
• Fissare il cavo di collegamento con fascette o fermacavi.
• L'apparecchio funziona sia a 50 Hz che a 60 Hz e non richiede alcun intervento aggiuntivo da parte di un elettricista qualificato per passare da una frequenza all'altra.

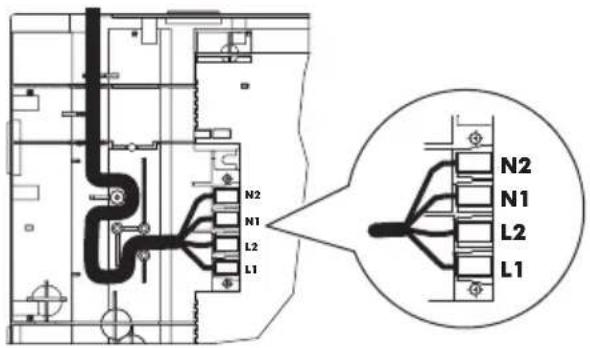

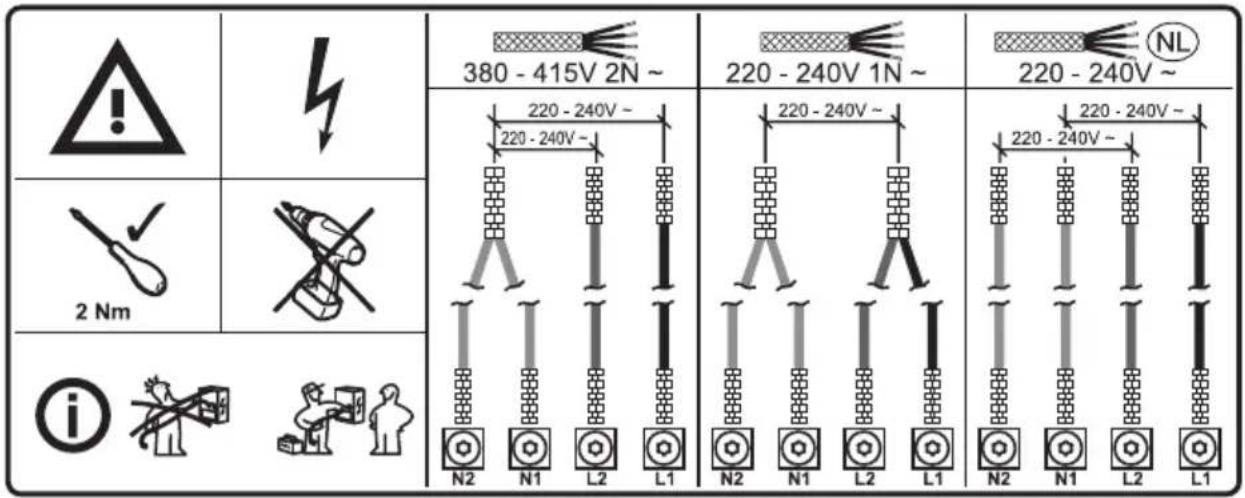

Schema di collegamento

380 - 415V 2N ~ 220 - 240V 1N ~ 220 - 240V ~ 220 - 240V ~ 220 - 240V ~ 2 Nm i N2 N1 L2 L1 N2 N1 L2 L1 N2 N1 L2 L1

Colori del cablaggio
N2 N1 L2 L1
Blu Blu - Grigio Marrone Nero

Serrare saldamente le viti del terminale!

Dopo aver collegato il piano cottura alla presa di corrente, controllare che tutte le

zone cottura siano pronte all'uso. Posizionare una pentola con un po' d'acqua su una zona di cottura e impostare l'impostazione di potenza per ciascuna zona al livello massimo per un breve periodo di tempo.

Se compare il simbolo E3 E8 sul display dopo aver attivato per la prima volta il piano cottura, consultare "Risoluzione dei problemi".

Descrizione del prodotto

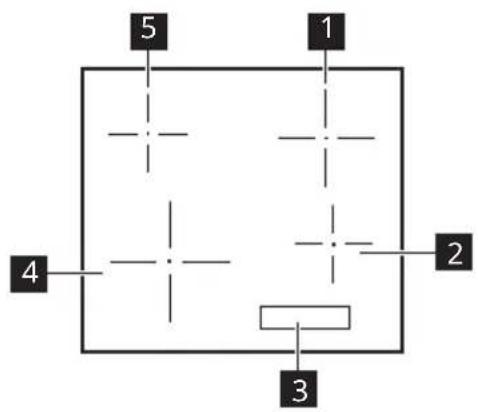

Disposizione del piano di cottura

5 1 4 2 3

1 Zona di cottura singola (180 mm) da 1.700 W, con Plus Power da 1.800 W
2 Zona di cottura singola (145 mm) da 1.400 W, con Plus Power da 1.500 W
3 Pannello dei comandi
4 Zona di cottura singola (210 mm) da 2.200 W, con Plus Power da 2.400 W
5 Zona di cottura singola (145 mm) da 1.400 W, con Plus Power da 1.500 W

Layout del pannello di controllo

1 2 5 9 - + 9

1 Ⓐ Per accendere o spegnere il piano cottura.
2 Per attivare e disattivare Blocco / Sicurezza Bambini / Modalità di pulizia.
3 Per selezionare la zona di cottura.

4 Display del livello di potenza: ☐ - ☐ 9 P.
5 + / Per aumentare o ridurre le impostazioni di calore.

Display del livello di potenza

Display Descrizione
	La zona di cottura è disattivata.
[T038]	La zona di cottura è in funzione.
[XD46]	Plus Power è in funzione.
	Si è verificato un malfunzionamento. Fare riferimento alla sezione "Risoluzione dei problemi".
H	Una zona di cottura è ancora calda (calore residuo).
L	Blocco / Sicurezza Bambini / Modalità di pulizia si aziona.
F	Pentole e padelle non idonee o troppo piccole oppure nessuna pentole o padelle sulla zona di cottura.
-	Spegnimento automatico funziona.

Indicatore di calore residuo

AVVERTENZA! Se la spia è accesa, il calore residuo può causare ustioni.

Le zone di cottura a induzione generano il calore richiesto per la cottura direttamente sul fondo della pentola. Il piano in vetroceramica viene riscaldato dal calore delle pentole.

La spia H compare quando una zona di cottura è calda.

La spia può anche comparire:

• per le zone di cottura vicine, anche se non vengono utilizzate,
- quando si collocano pentole calde sulla zona di cottura fredda,
- quando il piano cottura è disattivato ma la zona di cottura è ancora calda.

La spia scompare quando la zona di cottura si è raffreddata.

Utilizzo quotidiano

Accensione / Spegnimento

Sfiorare Ⓐ per 1 secondo per accendere o spegnere l'apparecchiatura.

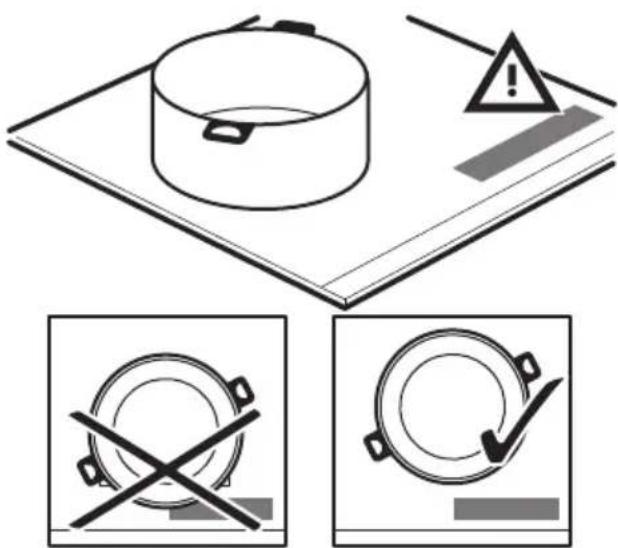

Posizionamento delle pentole

Non coprire il pannello dei comandi con pentole o altri oggetti.

Non posizionare le pentole calde sul pannello dei comandi. Sussiste il rischio di ustioni e danni ai componenti elettronici.

Posizionare le pentole al centro della zona selezionata. Assicurarsi che le pentole non vadano oltre la marcatura della zona.

Spegnimento automatico

La funzione spegne automaticamente l'apparecchiatura se:

• tutte le zone di cottura sono disattivate.
  • non si imposta il livello di potenza dopo l'accensione dell'apparecchiatura.
• un simbolo è stato coperto con un oggetto (padella, strofinaccio, ecc.) per un periodo superiore a circa 10 secondi.
• dopo un intervallo di tempo stabilito, non si è spenta una zona di cottura, non si è modificato il livello di potenza o il piano si è surriscaldato (ad esempio per la completa evaporazione del liquido contenuto in una pentola). Il simbolo - si illumina. Prima del successivo utilizzo, è necessario impostare la zona di cottura su 0.

Impostazione di potenza	Spegnimento automatico dopo
1.2	6 ore
3.4	5 ore
5	4 ore
6.9	1.5 ore

Se si utilizza una pentola non idonea, sul display si accende e dopo 2 minuti la spia della zona di cottura si spegne.

Regolazione del livello di potenza

Per impostare la zona di cottura, sfiorare il tasto sensore della relativa zona. Il display mostra l'indicazione del livello di potenza (☐)

Sfiorare + per aumentare il livello di potenza.

Sfiorare — per ridurre il livello di potenza.

Sfiorare contemporaneamente + e per spegnere la zona di cottura.

Utilizzo della funzione Plus Power

La funzione Plus Power aumenta la potenza disponibile nelle zone di cottura a induzione.

Per attivare una funzione per una zona di cottura: per prima cosa, impostare la zona di cottura e impostare il livello di potenza massimo. Sfiorare finché non si accende.

Per disattivare la funzione: sfiorare.

Dopo al a massimo di 10 minuti, le zone di cottura ritornano automaticamente al livello di potenza 9

Blocco / Modalità di pulizia

È possibile bloccare il pannello di controllo e mantenere in funzione le zone di cottura. Questa funzione impedisce di modificare inavvertitamente il livello di potenza.

Se necessario, utilizzare la funzione per pulire la superficie del piano di cottura durante la cottura.

Impostare innanzitutto il livello di potenza.

Per attivare la funzione, sfiorare simbolo si accende per 4 secondi.

Per interrompere la funzione, sfiorare 📋. Si accende il livello di potenza precedentemente impostato.

Allo spegnimento dell'apparecchiatura, si interrompe anche questa funzione.

Sicurezza Bambini

Questa funzione impedisce l'azionamento accidentale dell'apparecchiatura.

Per attivare la funzione:

• Accendere l'apparecchiatura con ①. Non impostare alcun livello di potenza.
• Sfiorare il tasto per 4 secondi Il simbolo si accende.
• Spegnere l'apparecchiatura con .①

Per disattivare la funzione:

- Accendere l'apparecchiatura con . Non impostare alcun livello di potenza. Sfiorare il tasto per 4 secondi Il simbolo si accende.

- Spegnere l'apparecchiatura con .①

Per escludere la funzione per una sola operazione di cottura:

- Accendere l'apparecchiatura con . il simbolo si accende.

- Sfiorare il tasto per 4 secondi Impostare il livello di potenza entro 10 secondi. È possibile mettere in funzione l'apparecchiatura.

- Quando si disattiva l'apparecchiatura con ① la funzione si riattiva.

OffSound Control (Disattivazione e attivazione dei segnali acustici)

Originariamente i segnali acustici dell'apparecchiatura sono attivati.

Attivazione e disattivazione dei segnali acustici:

1. Spegnere l'apparecchiatura.

2. Sfiorare per 3 secondi. Il display si accende e si spegne.

3. Sfiorare per 3 secondi. Il display visualizza nella zona anteriore sinistra e nella zona anteriore destra.

4. Sfiorare il campo del sensore della zona posteriore destra per selezionare una delle seguenti opzioni:

- i segnali acustici sono spenti, - i segnali acustici sono attivi.

Per confermare la selezione, attendere 10 secondi finché l'apparecchiatura non si spegne automaticamente.

Quando la funzione è impostata su ☐, i segnali acustici saranno udibili soltanto quando:

- si sfiora ①.

- si appoggia un oggetto sul pannello dei comandi.

Se si è verificato un problema con l'alimentazione elettrica e l'apparecchiatura si spegne, questa non memorizza le impostazioni precedenti.

Funzione di scambio potenza

Se sono attive più zone e la potenza consumata supera la limitazione dell'alimentazione, questa funzione distribuisce la potenza disponibile tra tutte le zone di cottura. Il piano cottura controlla le impostazioni di calore per proteggere i fusibili dell'impianto domestico.

- Le zone di cottura sono raggruppate in base alla posizione e al numero delle fasi del piano cottura. Ogni fase ha un carico massimo di elettricità. Se il piano cottura raggiunge il limite della potenza massima disponibile entro la monofase, la potenza delle zone di cottura si riduce automaticamente.

- Se viene attivata più di una zona di cottura alla volta, la potenza viene ridotta e distribuita tra tutte le zone attivate. La distribuzione dell'alimentazione viene mantenuta finché le zone rimangono attivate. Le zone non torneranno a piena potenza se una di esse è disattivata. La distribuzione dell'alimentazione termina solo quando tutte le zone o il piano cottura sono stati disattivati.

- Il display dell'impostazione di calore delle zone ridotte cambia tra l'impostazione di calore selezionato inizialmente e l'impostazione di calore ridotto.

- Attendere finché il display non smette di lampeggiare o ridurre l'impostazione di calore della zona di cottura selezionata per ultimo. Le zone di cottura continueranno a funzionare con l'impostazione di calore ridotto. Se necessario, modificare manualmente le impostazioni di calore delle zone di cottura.

Fare riferimento alla figura per le possibili combinazioni in cui la potenza può essere distribuita tra le zone di cottura.

Impostazione di calore	Utilizzare per: Tempo	(min)	Suggerimenti
1 Tenere in caldo	le pietanze cot-te.	se ne-cessario	Mettere un coperchio sulla pentola.
1 - 2 Salsa olande	ese: fondere burro, cioccolata, gelatina.	5 - 25 Mescolare di tanto in tanto.
1 - 2 Solidificare:	omelette morbide, uova al forno.	10 - 40 Cuocere con un coperchio.
2 - 3 Sobbollire	riso e piatti a base di latte, riscaldamento di pietanze pronte.	25 - 50 Aggiungere al riso almeno una doppia quantità di liquido, mescolare a metà del processo i preparati a base di latte.
3 - 4 Cuoci lenta	mente verdure, pesce, carne.	20 - 45 Aggiungere qualche cucchiaio di acqua. Controllare la quantità di acqua durante il processo.
4 - 5 Patate al va	pore e altre verdu-re.	20 - 60 Coprire il fondo della pentola con 1-2 cm di acqua. Controllare il livello dell'acqua durante il processo. Tenere il coperchio sulla pentola.
4 - 5 Cucinare gr	andi quantità di ali-menti, stufati e zuppe.	60 - 150 Fino a 3 l di liquido più gli ingredienti.
6 - 7 Frittura deli	cata: scaloppine, cordon bleu di vitello, costolet-te, polpette, salsicce, fegato, roux, uova, frittelle, ciambelle.	se ne-cessario	Capovolgere quando necessa-rio.
7 - 8 Frittura, sfor	rmato di patate, lombate, bistecche.	5 - 15 Cap	ovolgere quando necessario.
9 Portare a eboll	lizione l'acqua, cuocere la pasta, rosolare la carne (gulasch, stufati), friggere patatine.
	Portare a ebollizione grandi quantità d'acqua. Plus Power è attivata.

I dati riportati nella tabella sono puramente indicativi.

Guida alle pentole

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Quali pentole usare

Utilizzare solo pentole adatte ai piani di cottura a induzione. Le pentole devono essere di materiale ferromagnetico, come ad esempio:

• ghisa;
• acciaio smaltato;
• acciaio al carbonio;
• acciaio inox (la maggior parte dei tipi);
• alluminio con rivestimento ferromagnetico o una piastra ferromagnetica.

Per determinare se una pentola o una

padella è adatta, controllare il simbolo 2000 (di solito timbrato sul fondo delle pentole). Si può anche tenere un magnete sul fondo. Se si aggrappa alla parte inferiore, le pentole funzionano sul piano di cottura a induzione.

Per garantire un'efficienza ottimale, utilizzare sempre pentole e padelle con un fondo piatto che distribuisce il calore in modo uniforme. Se il fondo è irregolare, ciò influisce sulla conduzione di potenza e calore.

Istruzioni d'uso

Diametro minimo della base della pentola / tegame per le diverse zone di cottura

Per garantire il corretto funzionamento del piano di cottura, le pentole devono avere un diametro minimo adeguato e coprire uno o più punti di riferimento indicati sulla superficie del piano di cottura.

Utilizzare sempre la zona di cottura che corrisponde al meglio al diametro del fondo delle pentole.

Zona di cottura Diametro pentole [mm]

Posteriore sinistra 125 - 145

Anteriore sinistra 125 - 210

Posteriore destra 150 - 180

Anteriore destra 125 - 145

Pentole / padelle vuote o a base sottile

Non utilizzare pentole / padelle vuote o pentole con basi sottili sul piano di cottura in quanto non sarà in grado di monitorare la temperatura, o si spegnerà automaticamente se la temperatura è

troppo alta. Ciò può causare il danneggiamento delle pentole o della superficie del piano di cottura. Se si verifica una tale situazione, non toccare nulla e attendere che tutti i componenti si raffreddino.

Se compare un messaggio di errore, fare riferimento alla sezione "Risoluzione dei problemi".

Indicazioni e consigli Rumori durante la cottura

Quando si attiva una zona di cottura, può essere udibile un breve ronzio. Questo fenomeno è tipico delle zone di cottura a induzione e non influisce né sul funzionamento né sulla durata di vita dell'apparecchiatura. Il rumore dipende dalle pentole utilizzate. Se causa notevoli disturbi, potrebbe essere utile cambiare le pentole.

Normali rumori del piano cottura a induzione

La tecnologia a induzione si basa sulla creazione di campi elettromagnetici per generare calore direttamente sul fondo delle pentole. Pentole e padelle possono dar luogo a rumori o vibrazioni a seconda di come sono state prodotte. Questi rumori si possono descrivere come segue:

• Leggero ronzio (come quello di un trasformatore): Questo rumore si verifica quando la temperatura di cottura è elevata. Dipende dalla quantità di energia trasferita dal piano cottura alla pentola. Il rumore cessa o si attenua quando il livello di calore viene ridotto.
• Leggero fischio: Questo rumore si verifica quando il recipiente di cottura è

vuoto. Il rumore cessa quando versi liquidi o alimenti nel recipiente.

• Crepitio: Questo rumore si verifica quando la pentola è costituita da diversi strati sovrapposti. È causato dalle vibrazioni delle superfici formate da diversi materiali a contatto tra loro. Il rumore viene prodotto dalla pentola e può variare a seconda della quantità di cibo o di liquidi e del metodo di cottura (es. bollitura, cottura a fuoco lento, frittura).

- Fischio forte: Questo rumore si verifica quando la pentola è costituita da materiali diversi, stratificati l'uno sull'altro, e quando questa viene utilizzata sul piano cottura alla massima potenza e, anche, su due zone di cottura. Il rumore cessa o si attenua quando il livello di calore viene ridotto.

- Rumori della ventola: Per il corretto funzionamento del sistema elettronico, è necessario regolare la temperatura del piano cottura. A tale scopo, il piano cottura è dotato di una ventola di raffreddamento che si attiva per ridurre e regolare la temperatura del sistema elettronico. La ventola può continuare a funzionare anche dopo lo spegnimento del piano cottura se la temperatura rilevata è ancora troppo alta.

- Rumori ritmici, simili a quelli delle lancette di un orologio: Questo rumore si verifica solo quando almeno tre zone di cottura sono in funzione e scompare o si attenua quando due vengono spente. Questi rumori, descritti come fenomeni normali della tecnologia a induzione, non sono da ritenersi dei difetti.

Pulizia e cura

Informazioni generali

AVVERTENZA! Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia.

AVVERTENZA! Per motivi di sicurezza, è vietata la pulizia dell'apparecchiatura con idropulitrici a vapore o ad alta pressione.

AVVERTENZA! I prodotti di pulizia abrasivi e gli oggetti appuntiti danneggiano l'apparecchiatura. Pulire l'apparecchiatura e rimuovere i residui con acqua e un detergente liquido dopo ogni utilizzo. Rimuovere anche i residui di detergente!

i I graffi o le macchie scure che non è più possibile eliminare dalla superficie in vetroceramica non compromettono il funzionamento dell'apparecchiatura.

Rimozione di residui e macchie

I residui di zucchero, plastica o alluminio devono essere rimossi. Un raschietto è lo

strumento migliore per pulire la superficie del vetro. L'accessorio non viene fornito con l'apparecchiatura. Appoggiare il raschietto sulla superficie del piano cottura tenendolo inclinato e rimuovere i residui facendo scorrere la lama sulla superficie. Pulire l'apparecchiatura con un panno umido e una piccola quantità di detergente. Infine, asciugare la superficie del vetro con un panno pulito.

Eliminare le macchie d'acqua e di calcare, i residui di grasso e gli aloni sulla finitura metallica dopo che l'apparecchiatura si è raffreddata. Usare un detergente specifico per vetroceramica o acciaio inossidabile.

Risoluzione dei problemi

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Cosa fare se...

Problema Causa possibile Soluzione
Non è possibile attivare l'apparecchiatura o metterla in funzione.	Il piano cottura non è collegato a una fonte di alimentazione elettrica o non è collegato correttamente.	Accertarsi che il piano cottura sia collegato correttamente alla rete elettrica. Fare riferimento allo schema di collegamento.
È saltato il fusibile. Verificare	che il fusibile sia la	causa del malfunzionamento. Nel caso in cui il fusibile continui a scattare, rivolgersi a un installatore qualificato.
Non è stata configurata l'im-	postazione di potenza in meno di 10 secondi.	Accendere di nuovo il piano di cottura e impostare il livello di potenza in meno di 10 secondi.
Sono stati sfiorati 2 o più sim-	boli contemporaneamente.	Toccare solo un simbolo alla volta.
Ci sono acqua o macchie di	grasso sul pannello dei co-mandi.	Pulire il pannello di controllo e attendere qualche secondo prima di riattivarlo.
Viene emesso un segnale acustico e il piano cottura si disattiva.Viene emesso un segnale acustico quando il piano di cottura non è attivo.	Uno o più simboli sul pannello dei comandi sono stati co-perti.	Rimuovere l'oggetto dai sim-boli.
L'apparecchiatura si spegne. Si	appoggia un oggetto sul simbolo ➊	Rimuovere l'oggetto dai sim-boli.
L'Indicatore di calore residuo non si accende.	La zona non è calda perché ha funzionato solo per bre-vissimo tempo.	Se la zona ha funzionato ab-bastanza a lungo da essere calda, contattare il Servizio Assistenza Post Vendita.
Il livello di potenza cambia tra due livelli.	La Funzione di scambio po-tenza si aziona.	Consultare la sezione "Utiliz-zo quotidiano".
I simboli si scaldano. Le pentole	e sono troppo gran-di o sono state collocate trop-po vicino ai comandi.	Se possibile, collocare le pen-tole grandi sulle zone posteriori.
Assenza di segnale quando si tocca un simbolo sul pannel-lo dei comandi.	I segnali sono disattivati. Attivare i segnali.Consultare la sezione "Utiliz-zo quotidiano" > "OffSound Control".
☐si accende.	Spegnimento automatico funziona.	Spegnere la zona di cottura, quindi riaccenderla.
☐si accende.	La funzione Sicurezza Bambi-ni o Blocco si aziona.	Consultare la sezione "Utiliz-zo quotidiano".
☐e un numero si accendo-no. 4 si accende.	C'è un errore nel piano di cot-tura.Nel piano di cottura c'è un errore dovuto all'esaurimento del liquido in ebollizione nella pentola. Lo Spegnimento automatico e la protezione da surriscaldamento delle zone si azionano.	Scollegare il piano cottura dalla rete elettrica per un cer-to periodo di tempo. Scolle-gare il fusibile dall'impianto elettrico della casa. Ricolle-garlo. Se ☑ accende di nuovo, rivolgersi a un instal-latore autorizzato.Spegnere il piano cottura. Rimuovere le pentole calde. Dopo circa 30 secondi riaccendere la zona. Se il problema era la pentola, il messaggio scompare. L'indicatore del calore residuo può resta-re acceso. Lasciar raffreddare in misura sufficiente le pen-tole. Controllare che la pen-tola sia compatibile con il pia-no cottura.Vedere "Guida alle pentole".

In caso di guasto, cercare di risolverlo seguendo le linee guida per la risoluzione dei problemi. Se il problema non può essere risolto, contattare il negozio IKEA o il Servizio Post Vendita. Al termine di questo manuale per l'utente c'è un elenco di tutti i numeri di contatto IKEA.

In caso di utilizzo improprio dell'apparecchiatura o installazione non eseguita da un installatore autorizzato, l'intervento del tecnico del Centro di Assistenza o del rivenditore potrà essere effettuato dietro richiesta di pagamento anche durante il periodo di garanzia.

Dati tecnici

Targhetta dei dati

MODEL 21552Made in ...PI-000000-0© Inter IKEA Systems B.V. 2019	IKEA of Sweden ABSE - 343 81 ÄlmhultDesign and QualityIKEA of Sweden	Model 00000000 Typ 60 GAD DC AU 6.9kWPNC 000 000 000 00 S No ...... 220V-240V AC 50-60 Hz UKCA

Il grafico qui sopra serve a rappresentare la targhetta dell'apparecchio. La targhetta dei dati si trova sul lato inferiore dell'alloggiamento. Il numero di serie è specifico per ogni prodotto.

Gentile Cliente, conservi la targhetta dei dati aggiuntiva con il manuale dell'utente.

Questo ci permetterà di assistervi meglio identificando con precisione il vostro piano cottura, in caso abbiate bisogno della nostra assistenza in futuro. La ringraziamo per la collaborazione!

Efficienza energetica

Informazioni sul prodotto in base alla normativa sulla progettazione ecocompatibile in UE e nel Regno Unito

Identificazione modello VILSTA		905.577.25
Tipo di piano cottura Piano cottura		a incasso
Numero di zone di cottura 4
Tecnologia di riscaldamento Induzione
Diametro delle zone di cottura circolari (Ø) Anteriore	sinistraPosteriore sinistraAnteriore destraPosteriore destra	21.0 cm14.5 cm14.5 cm18.0 cm
Consumo di energia per zona di cottura (EC electric cooking)	Anteriore sinistraPosteriore sinistraAnteriore destraPosteriore destra	174.2 Wh/kg183.9 Wh/kg177.2 Wh/kg176.3 Wh/kg
Consumo di energia del piano cottura (EC electric hob) 177.9 Wh/kg
IEC/EN 60350-2, BS EN 60350-2 - Apparecchi elettrici per la cottura a uso domestico - Parte 2: Piani cottura - Metodi per la misurazione delle prestazioni.

a risparmio energetico

Si può risparmiare energia durante la cottura di tutti i giorni, se si seguono i suggerimenti riportati di seguito.

- Quando si riscalda l'acqua, usare solo la quantità che serve.

• Se è possibile, coprire sempre le pentole con il coperchio.
• Collocare la pentola direttamente al centro della zona di cottura.
• Utilizzare il calore residuo per mantenere gli alimenti caldi o per fonderli.

Informazioni sul prodotto per il consumo energetico e il tempo massimo per raggiungere la modalità a bassa potenza applicabile

Consumo di potenza in modalità spento 0.3 W
Tempo massimo necessario al dispositivo per raggiungere automaticamente la modalità a bassa potenza applicabile	2 min

Considerazioni sull'ambiente

Riciclare i materiali con il simbolo. Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e

la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il simbolo 🚗 insieme ai normali rifiuti domestici. Portare il

prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

GARANZIA IKEA

Validità della garanzia

La presente garanzia è valida per 5 anni a partire dalla data di acquisto originale del vostro elettrodomestico presso un punto vendita IKEA. Lo scontrino originale è indispensabile come ricevuta d'acquisto. Una riparazione effettuata nell'ambito della garanzia non estende il periodo di garanzia per l'elettrodomestico.

Chi fornisce il servizio ai clienti?

L'assistenza ai clienti sarà garantita dal fornitore del servizio nominato da IKEA attraverso la propria organizzazione o la propria rete di partner di assistenza autorizzati.

Cosa copre la garanzia?

La garanzia copre gli eventuali difetti legati ai materiali e o alla costruzione dell'elettrodomestico ed è valida a partire dalla data di acquisto dell'elettrodomestico presso un punto vendita IKEA. La garanzia è valida solo su elettrodomestici destinati all'impiego domestico. Le eccezioni sono descritte alla voce "Cosa non copre la garanzia". Nel periodo di validità della garanzia, il fornitore del servizio nominato da IKEA sosterrà i costi per la riparazione, i pezzi di ricambio, la manodopera e le trasferte del personale di manutenzione, ammesso che il prodotto possa essere riparato senza costi troppo elevati e che il difetto legato ai materiali o alla costruzione rientri nella copertura dell garanzia. Queste condizioni sono conformi alle direttive EU (N. 99/44/CE) e alle norme e disposizioni locali applicabili. Le parti sostituite diventeranno di proprietà di IKEA.

Come interverrà IKEA per risolvere il problema?

Il fornitore del servizio nominato da IKEA esaminerà il prodotto e deciderà a propria esclusiva discrezione se lo stesso rientra nella copertura della garanzia. In caso affermativo, il fornitore del servizio nominato da IKEA o un suo partner di assistenza autorizzato provvederà a propria esclusiva discrezione a riparare il prodotto difettoso o a sostituirlo con un prodotto uguale o equivalente.

Cosa non copre la garanzia

• Normale usura.
• Danni provocati deliberatamente o per negligenza e danni provocati dalla mancata osservanza delle istruzioni di funzionamento, da un'installazione non corretta o dal collegamento a un voltaggio errato. Danni provocati da reazioni chimiche o elettrochimiche, ruggine, qualità dell'acqua (per esempio presenza di eccessivo calcare nelle condutture idriche), eventi atmosferici o condizioni ambientali anomale.
• Parti soggette ad usura, per esempio batterie e lampadine.
• Danni a parti decorative e non funzionali che non influiscono sul normale utilizzo dell'elettrodomestico, per esempio graffi e variazioni di colore.
• Danni a parti come vetroceramica, accessori, cesti per stoviglie e posate, tubi di alimentazione e scarico, guarnizioni, lampadine e relative coperture, schermi, pomelli, rivestimenti e parti di rivestimenti o involucri, salvo

• Danni a parti come vetroceramica, accessori, cesti per stoviglie e posate, tubi di alimentazione e scarico, guarnizioni, lampadine e relative coperture, schermi, pomelli, rivestimenti e parti di rivestimenti o involucri, salvo qualora si possa provare che tali danni sono stati causati da difetti di produzione.

• Casi in cui non siano rilevati difetti durante la visita di un tecnico.

• Riparazioni non effettuate dal fornitore del servizio nominato da IKEA o da un partner di assistenza autorizzato o riparazioni in cui siano state utilizzate parti non originali.
• Riparazioni causate da installazione impropria o non conforme alle specifiche.
• Uso dell'elettrodomestico in ambiente non domestico, per esempio per uso professionale o commerciale.
• Danni dovuti al trasporto. In caso di trasporto effettuato dal cliente presso la propria abitazione o un altro recapito, IKEA non potrà ritenersi responsabile per eventuali danni verificatisi durante il trasporto. Tuttavia, se il trasporto presso il recapito del cliente è effettuato da IKEA, gli eventuali danni dovuti al trasporto rientreranno nella presente garanzia.
• Costo di installazione iniziale dell'apparecchiatura IKEA. Se un fornitore di servizio nominato da IKEA o un suo partner di assistenza autorizzato effettua una riparazione o sostituzione dell'apparecchiatura nell'ambito della garanzia, il fornitore o il partner di assistenza dovrà provvedere anche alla reinstallazione dell'apparecchiatura riparata o all'installazione dell'apparecchiatura sostitutiva, se necessario.

Tali limitazioni non si applicano a lavori eseguiti a regola d'arte da personale qualificato e con l'uso di parti originali per adattare l'elettrodomestico alle norme di sicurezza di un'altra nazione dell'UE.

Applicabilità delle leggi nazionali

La garanzia IKEA conferisce al cliente diritti legali specifici in aggiunta ai diritti previsti dalla legge e variabili a seconda dei paesi.

Area di validità

Per gli elettrodomestici acquistati in una nazione UE e trasferiti in un'altra nazione UE, i servizi saranno forniti in base alle condizioni di garanzia applicabili nella nuova nazione. L'obbligo di fornire il servizio in base alle condizioni della garanzia sussiste solo se:

• l'elettrodomestico è conforme alle specifiche tecniche del paese in cui è richiesta l'applicazione della garanzia;
• l'elettrodomestico è conforme e installato conformemente alle Istruzioni di montaggio e alle informazioni per la sicurezza contenute nel Manuale d'uso;

Servizio Assistenza dedicato agli elettrodomestici IKEA:

Non esitate a contattare il Servizio Assistenza IKEA per:

1. usufruire della garanzia;
2. chiedere chiarimenti sull'installazione degli elettrodomestici IKEA nei mobili da incasso specifici di IKEA. Il servizio non fornirà assistenza o chiarimenti in merito a:

- installazione di cucine complete IKEA;

- collegamenti elettrici (se l'apparecchio è fornito senza cavi e spine), allacciamenti idraulici e collegamenti all'impianto del gas che devono essere eseguiti da un tecnico di assistenza autorizzato.

1. chiedere chiarimenti sul contenuto del manuale d'uso e su specifiche dell'elettrodomestico IKEA.

Per garantirvi la migliore assistenza, Vi preghiamo di leggere attentamente le Istruzioni di montaggio e/o il Manuale d'uso prima di contattarci.

Come contattarci se avete bisogno del nostro intervento

Consultare l'elenco completo dei fornitori di servizio IKEA e dei relativi numeri di telefono nell'ultima pagina del presente manuale.

Per garantirVi un servizio più rapido, raccomandiamo di utilizzare i numeri di telefono elencati alla fine del presente manuale. Quando richiedete assistenza, fate sempre riferimento ai codici specifici dell'elettrodomestico che trovate nel presente manuale. Prima di contattarci, accertati di avere a portata di mano il numero dell'articolo IKEA (codice a 8 cifre) e il numero di serie (codice a 8 cifre riportato sulla targhetta di classificazione) dell'elettrodomestico per il quale necessiti di assistenza.

CONSERVATE LO SCONTRINO! E' la Vostra prova di acquisto ed è necessario esibirlo per poter usufruire della garanzia. Sullo scontrino sono riportati anche il nome e il codice (a 8 cifre) dell'elettrodomestico IKEA che avete acquistato.

Vi serve altro aiuto?

Per ulteriori domande non inerenti il servizio assistenza sulle apparecchiature, contattare il più vicino punto vendita IKEA. Vi preghiamo di leggere attentamente la documentazione dell'apparecchiatura prima di contattarci.

Tartalom
