NÁVOD K OBSLUZE VILSTA 905.577.25 IKEA

Na poslední straně tohoto návodu je uveden úplný seznam určených servisních zástupců pro značku IKEA a příslušná vnitrostátní telefonní čísla.

IKEA

ESPAÑOL

Bezpečnostní informace 200

Bezpečnostní pokyny 202

Instalace 204

Připojení k elektrické síti 205

Popis spotřebiče 207

Denní používání 208

Tabulka pro vaření 211

Orientační údaje varných nádob 212

Čištění a údržba 213

Odstraňování závad 214

Technické údaje 216

Energetická účinnost 216

Poznámky k ochraně životního 217

prostředí

ZÁRUKA IKEA - CESKÁ REPUBLIKA 217

Změny vyhrazeny.

Bezpečnostní informace

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nezodpovídá za škody a zranění způsobená nesprávnou instalací či chybným používáním. Návod k použití vždy uchovávejte spolu se spotřebičem pro jeho budoucí použití.

Bezpečnost dětí a postižených osob

• Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo obdrželi instrukce týkající se bezpečného provozu spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče. Děti mladší osmi let a osoby s rozsáhlým a komplexním postižením bez stálého dozoru udržujte z dosahu spotřebiče.
• Zabraňte dětem, aby si hrály se spotřebičem.

• Všechny obaly uschovejte mimo dosah dětí a řádně je zlikvidujte.
  • VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití zahřívají na vysokou teplotu. Během používání a chladnutí udržujte spotřebič mimo dosah dětí a domácích zvířat.

• Je-li spotřebič vybaven dětskou bezpečnostní pojistkou, doporučuje se ji aktivovat.

• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

Všeobecné bezpečnostní informace

- Spotřebič je určen výhradně pro přípravu jídel.

- Tento spotřebič je určen k běžnému domácímu použití ve vnitřních prostorách.

- Tento spotřebič lze používat v kancelářích, hotelových pokojích, motelech, agropenzionech a v podobných ubytovacích zařízeních, kde využití nepřesahuje (průměrnou) úroveň využití v domácnosti.

• VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití zahřívají na vysokou teplotu. Nedotýkejte se topných článků.

- Spotřebič nepoužívejte s využitím externího časovače nebo samostatného dálkového ovládání.

• VAROVÁNÍ: Příprava jídel s tuky či oleji na varné desce bez dozoru může být nebezpečná a způsobit požár.

- K hašení požáru při vaření nikdy nepoužívejte vodu. Vypněte spotřebič a zakryjte plameny např. požární dekou nebo víkem.

- UPOZORNĚNÍ: U vaření je vždy nutné vykonávat dohled. U krátkodobého vaření je nutné vykonávat nepřetržitý dohled.

• VAROVÁNÍ: Nebezpečí požáru: Na varné plochy nepokládejte žádné předměty.

- Na povrch varné desky nepokládejte žádné kovové předměty jako nože, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.

- Nepoužívejte spotřebič, dokud není nainstalován do vestavné konstrukce.

• Před prováděním údržby odpojte spotřebič od elektrické sítě.
  • K čištění spotřebiče nepoužívejte čisticí zařízení na páru.
• Po použití vypněte příslušnou část varné desky ovladačem a nespoléhejte na detektor přítomnosti nádoby.
  • VAROVÁNÍ: Je-li povrch prasklý, vypněte spotřebič, abyste zabránili možnému úrazu elektrickým proudem. Je-li spotřebič k elektrické síti připojen prostřednictvím rozvodné skříňky, odpojte spotřebič od napájení vyjmutím pojistky. V každém případě kontaktujte autorizované servisní středisko.
• Jestliže je napájecí kabel poškozený, smí jej vyměnit pouze výrobce, autorizované servisní středisko nebo osoba s podobnou kvalifikací, aby se předešlo rizikům.
  • VAROVÁNÍ: Používejte pouze kryt varné desky přímo od výrobce kuchyňského spotřebiče nebo takový kryt, který výrobce spotřebiče v pokynech k použití označil jako vhodný, případně kryt, který je součástí spotřebiče. Při použití nesprávného krytu varné desky může dojít k nehodě.

Bezpečnostní pokyny

Instalace

VAROVÁNÍ! Spotřebič musí být instalovat kvalifikovaným technikem.

Řidte se montážními pokyny dodanými se spotřebičem.

• Odstraňte veškerý obalový materiál.
• Poškozený spotřebič neinstalujte ani nepoužívejte.
• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.

• Při přemistování spotřebiče buďte vždy opatrní, protože je těžký. Vždy používejte ochranné rukavice a uzavřenou obuv.

• Utěsněte výřez v povrchu pomocí těsniva, abyste zabránili bobtnání z důvodu vlhkosti.

• Chraňte dno spotřebiče před párou a vlhkostí.
• Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nádobí ze spotřebiče při otevírání dveří či okna.
• Ujistěte se, že prostor pod varnou deskou zajišťuje dostatečnou cirkulaci vzduchu.
• Spodek spotřebiče se může silně zahřát. Je-li spotřebič nainstalován nad zásuvkami, zajistěte instalaci samostatného nehořlavého panelu, který bude zakrývat spodek spotřebiče.

Připojení k elektrické síti

VAROVÁNÍ! Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.
• Pokud na typovém štítku není otištěn symbol (spotřebič musí být uzemněn.
• Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě.
• Zkontrolujte, zda údaje na typovém štítku souhlasí s parametry elektrické sítě.
• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napájecího kabelu či zástrčky (je-li součástí výbavy) může mít za následek přehřátí svorky.
• Použijte správný sítový kabel.
• Sítový kabel nesmí být zamotaný.
• Ujistěte se, že je nainstalována ochrana proti úrazu elektrickým proudem.
• Použijte svorku pro odlehčení tahu na kabelu.
• Dbejte na to, aby se elektrické přívodní kabely nebo zástrčky (jsou-li součástí výbavy) nedotýkaly horkého spotřebiče nebo horkého nádobí, když spotřebič připojujete do blízké zásuvky.
• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.
• Dbejte na to, abyste nepoškodili zástrčku napájecího kabelu (pokud je k dispozici) nebo napájecí kabel. O výměnu napájecího kabelu požádejte autorizované servisní středisko nebo kvalifikovaného elektrikáře.
• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.
• Sítovou zástrčku zapojte do sítové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat sítová zástrčka nadále dostupná.

• Pokud je sítová zásuvka uvolněná, nezapojujte do ni sítovou zástrčku.

• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.
• Elektrická instalace musí být vybavena izolačním zařízením, které umožňuje odpojení všech pólů spotřebiče od sítě. Toto izolační zařízení musí mít mezeru mezi kontakty nejméně 3 mm.

Použijte

VAROVÁNÍ! Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

• Neměňte technické parametry spotřebiče.
• Před prvním použitím odstraňte všechny obaly, značení a ochrannou fólii (pokud se používá).
• Ujistěte se, že větrací otvory nejsou zablokované.
• Během provozu nenechávejte spotřebič bez dozoru.
• Po každém použití nastavte varnou zónu na „vypnuto“.
• Na varné zóny nepokládejte příbory ani pokličky. Mohly by se zahřát na vysokou teplotu.
• Nepoužívejte spotřebič, máte-li vlhké ruce, nebo když je v kontaktu s vodou.
• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.
• Je-li povrch spotřebiče prasklý, okamžitě spotřebič odpojte od elektrické sítě. Zabráníte tak úrazu elektrickým proudem.
• Když je spotřebič zapnutý, uživatelé s kardiostimulátory se nesmějí přiblížit k indukčním varným zónám blíže než na 30 cm.
• Horký olej může vystříknout, když do něj vkládáte jídlo.
• Mezi varnou plochu a nádoby nevkládejte hliníkovou fólii ani jiné materiály, pokud výrobce tohoto spotřebiče nestanovil jinak.
• Používejte pouze příslušenství určené výrobcem pro tento spotřebič.

VAROVÁNÍ! Hrozí nebezpečí požáru a výbuchu.

• Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Při vaření udržujte otevřený oheň nebo ohřáté předměty mimo dosah tuků a olejů.
• Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.
• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej použitý poprvé.
• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumistujte hořlavé předměty nebo předměty nasáklé hořlavinami.

⚠️ VAROVÁNÍ! Hrozí nebezpečí poškození spotřebiče.

• Neponechávejte horké nádoby na ovládacím panelu, aby nedošlo k popálení.
• Nepokládejte horkou poklici na skleněný povrch varné desky.
• Nenechte vyvařit vodu v nádobách.
• Dbejte na to, aby na spotřebič nespadly žádné předměty nebo nádoby. Mohl by se poškodit povrch.
• Nezapínejte varné zóny s prázdnými nádobami nebo bez nádob.
• Nádoby vyrobené z litiny nebo s poškozeným dnem mohou poškrábat skleněný/sklokeramický povrch. Tyto předměty v případě nutnosti přesunu po varné desce vždy zdvihněte.

Čištění a údržba

- Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.

• Před čištěním spotřebič vypněte a nechte ho vychladnout.
• Spotřebič čistěte vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty, pokud není uvedeno jinak.

Servis

• Je-li nutná oprava spotřebiče, obratte se na autorizované servisní středisko. Používejte pouze originální náhradní díly.
• Pokud jde o žárovku (žárovky) v tomto spotřebiči a samostatně prodávané náhradní žárovky: Tyto žárovky jsou navrženy tak, aby odolaly extrémním fyzickým podmínkám v domácích spotřebičích, at’už jde o teplotu, vibrace či vlhkost, nebo jsou určeny k signalizaci informací o provozním stavu spotřebiče. Nejsou určeny k použití v jiných spotřebičích a nejsou vhodné k osvětlení místností v domácnosti.

Likvidace

⚠️ VAROVÁNÍ! Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obratte na místní úřady.
• Spotřebič odpojte od elektrické sítě.
• Odřízněte sítový kabel v blízkosti spotřebiče a zlikvidujte jej.

Instalace

⚠️ VAROVÁNÍ! Viz kapitoly o bezpečnosti.

Všeobecné informace

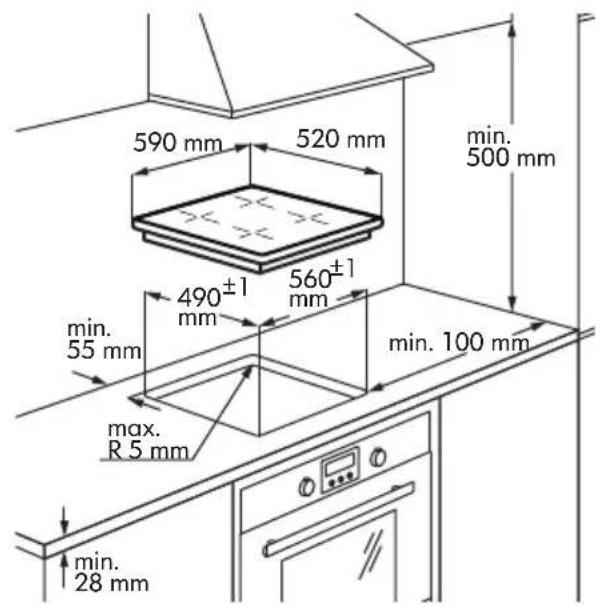

590 mm 520 mm min. 500 mm 490±1 mm 560±1 mm min. 55 mm max. R 5 mm min. 100 mm min. 28 mm

Instalace musí být provedena v souladu se zákony, předpisy, nařízeními, směrnicemi a normami platnými v dané zemi (bezpečnostní předpisy a nařízení pro práci s elektrickými zařízeními, pokyny ke správné recyklaci v souladu s předpisy apod.).

• Další informace k instalaci naleznete v Pokynech k montáži.

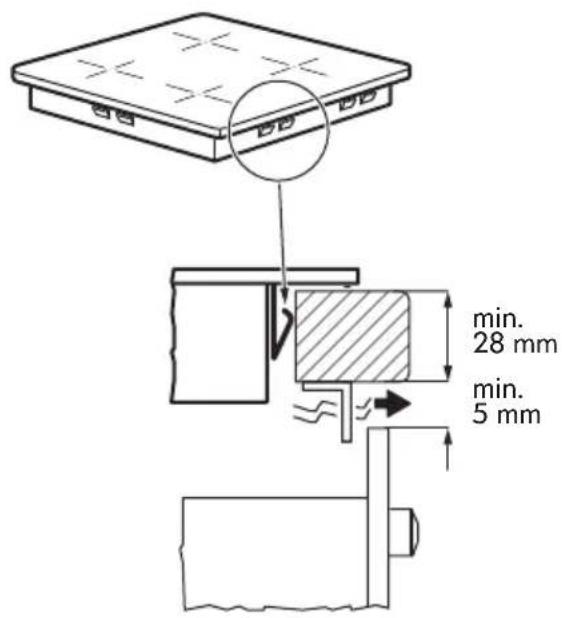

• Pokud se pod varnou deskou nenachází trouba, nainstalujte pod spotřebič samostatný dělicí panel podle Pokynů k montáži.
• Mezi spotřebič a pracovní desku nepoužívejte silikonovou těsnicí hmotu.

Připojení k elektrické síti

VAROVÁNÍ! Viz kapitoly o bezpečnosti.

VAROVÁNÍ! Veškerá elektrická připojení musí být provedena kvalifikovaným elektrikářem.

Připojení k elektrické síti

- Před připojením zkontrolujte, zda jmenovité napětí spotřebiče uvedené na typovém štítku odpovídá napájecímu napětí, které je k dispozici v síti. Typový štítek je umístěn na spodním krytu varné desky.

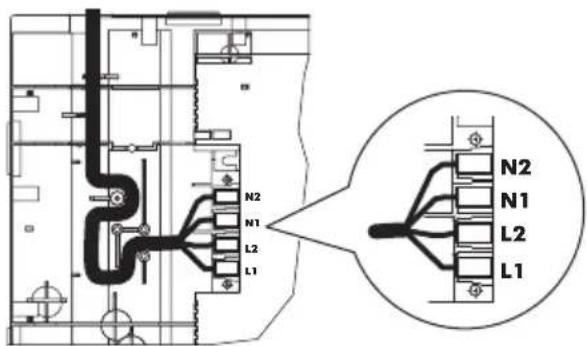

• Dodržujte schéma zapojení (je umístěno na spodní straně tělesa varné desky).
• Používejte pouze originální náhradní díly dodané servisním střediskem.
• Varná deska se dodává s připojovacím kabelem. K výměně poškozeného síťového kabelu použijte tento typ síťového kabelu: H05V2V2-F nebo, který je odolný vůči teplotě 70°C nebo vyšší. Výměnu připojovacího kabelu smí provádět pouze kvalifikovaný elektrikář.
• Musíte mít prostředky pro odpojení začleněné do pevné kabeláže.
• Spoje a přípojné vedení musíte nechat provést tak, jak je to znázorněno na schématu zapojení.

ČESKY 206

• Spotřebič je dvojitě izolovaný a nevyžaduje uzemnění.
• Přípojný kabel zajistěte pomocí kabelových spon nebo svorek.
• Spotřebič pracuje na 50 Hz nebo 60 Hz a nevyžaduje žádné další kroky

kvalifikovaného elektrikáře, aby bylo možné přepínat mezi frekvencemi.

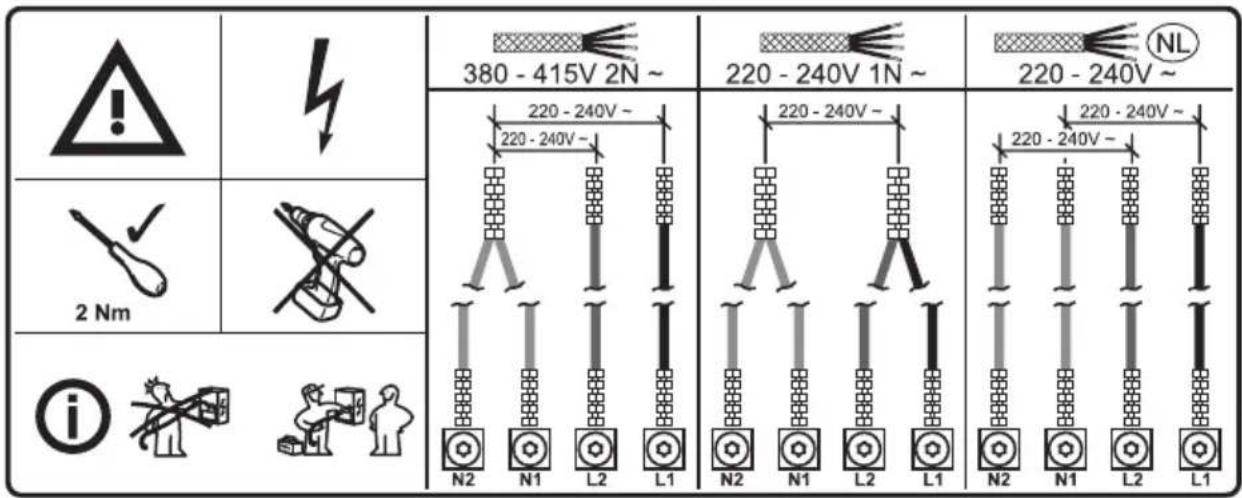

Schéma zapojení

380 - 415V 2N ~ 220 - 240V 1N ~ 220 - 240V ~ 220 - 240V ~ 220 - 240V ~ N2 N1 L2 L1 N2 N1 L2 L1 N2 N1 L2 L1

Barvy vodičů
N2 N1 L2 L1
Modrá Modrý – šedý Hnědý Černý

Pevně utáhněte šrouby svorek!

Jakmile zapojíte varnou desku do sítě, zkontrolujte, zda jsou všechny varné zóny připravené k použití. Na každou varnou zónu položte nádobu s trochou vody a nastavte její výkon na chvíli na maximum.

Pokud se na displeji po prvním zapnutí varné desky zobrazí symbol nebo, viz kapitola „Odstraňování závad“.

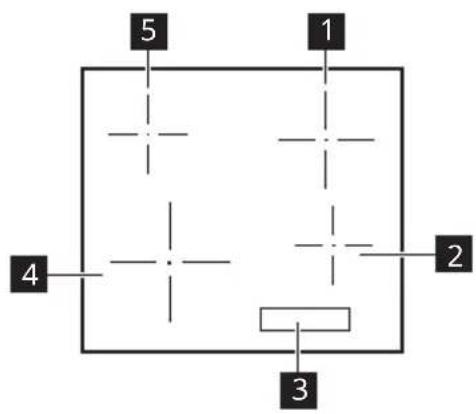

Uspořádání varné plochy

5 1 4 2 3

1 Jednoduchá varná zóna (180 mm) 1700 W, s Plus Power 1800 W
2 Jednoduchá varná zóna (145 mm) 1400 W, s Plus Power 1500 W
3 Ovládací panel
4 Jednoduchá varná zóna (210 mm) 2200 W, s Plus Power 2400 W
5 Jednoduchá varná zóna (145 mm) 1400 W, s Plus Power 1500 W

Uspořádání ovládacího panelu

1 2 5 9 - + 9

1 Ⓖ Slouží k zapnutí nebo vypnutí varné desky.
2 Slouží k zapnutí a vypnutí režimu Zámek / Dětská bezp. pojistka / Režim čištění.

3 Slouží k volbě varné zóny.
4 Displej nastavení výkonu: ☐-☐. ☑ P
5 + / Slouží ke zvýšení nebo snížení výkonu.

Displeje nastavení výkonu

Displej Popis
0	Varná zóna je vypnutá.
1 - 9	Varná zóna je zapnutá.
P	Je zapnutá funkce Plus Power.
E + číslice	Došlo k poruše. Viz část „Odstraňování závad“.
H	Varná zóna je stále horká (zbytkové teplo).
L	Zámek Zámek/ Dětská bezp. pojistkaDětská bezp. pojistka Režim čištění/Čištění.
F	Nádoba na varné zóně je nevhodná, příliš malá nebo zcela chybí.
-	Funkce Automatické vypnutí je zapnutá.

Ukazatel zbytkového tepla

VAROVÁNÍ! Dokud kontrolka svítí, hrozí nebezpečí popálení zbytkovým teplem.

Indukční varné zóny vytvářejí teplo potřebné k vaření přímo ve dně varné nádoby. Sklokeramická varná deska se ohřívá teplem varné nádoby.

Kontrolka H se zobrazí, když je varná zóna horká.

Může se také zobrazovat kontrolka:

• pro sousedící varné zóny, i když je nepoužíváte,
- když položíte horkou nádobu na studenou varnou zónu,
- když je varná deska vypnutá, ale varná zóna je stále horká.

Kontrolka se přestane zobrazovat, když varná zóna vychladne.

Denní používání

① Zapnutí / Vypnutí

Spotřebič zapnete / vypnete stisknutím ① na jednu sekundu.

Postavte varnou nádobu na střed zvolené zóny. Ujistěte se, že nádobí nepřesahuje označené okraje zóny.

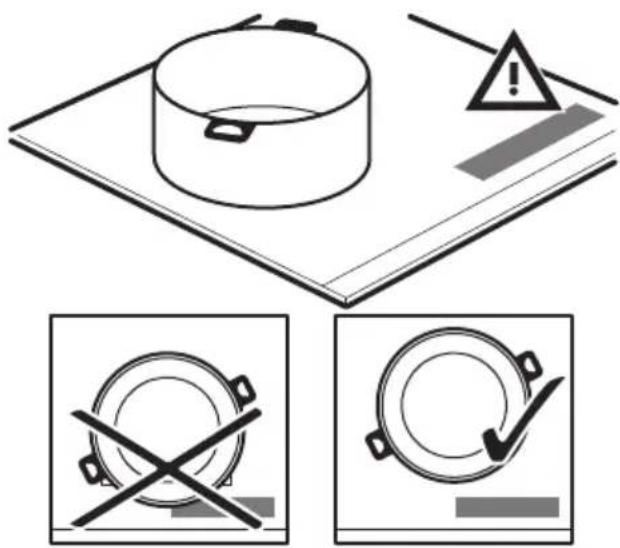

Umístění nádobí

Nezakrývejte ovládací panel nádobím ani jinými předměty. Nepokládejte horké nádoby na ovládací panel. Hrozí nebezpečí popálení a poškození elektronických součástí.

Tato funkce vypne spotřebič automaticky v případě, že:

• všechny varné zóny jsou vypnuté.
- po zapnutí spotřebiče jste nenastavili výkon.
- zakryjete některý symbol nějakým předmětem (např. pánví, utěrkou a pod.) po dobu delší než cca 10 sekund.
- po určité době varnou zónu nevypnete nebo nezměníte nastavení výkonu či dojde k přehřátí (např. když se obsah nádoby vyvaří dosucha). Rozsvítí se symbol ☐. Před novým použitím musíte nastavit varnou zónu na ☐

Nastavení výkonu	Automatické vypnu-tí po
1.2	6 hodinách
3.4	5 hodinách
5	4 hodinách
6.9	1,5 hodině

Pokud použijete nevhodné nádobí, na displeji se rozsvítí ^Fa po dvou minutách zhasne kontrolka varné zóny.

Seřízení nastavení výkonu

Varnou zónu nastavíte stisknutím senzorového tlačítka příslušné varné zóny. Displej zvýrazní indikaci nastavené teploty (☐)

Pomocí + zvýšíte nastavenou teplotu.

Pomocí snížíte nastavenou teplotu.

Současným stisknutím a vypnete varnou zónu.

Použití funkce Plus Power

Funkce Plus Power poskytne indukčním varným zónám dodatečný výkon.

Pokyny pro aktivaci funkce pro varnou zónu: nejprve nastavte varnou zónu a poté nastavte maximální teplotu. Stiskněte + dokud se nerozsvítí

Pokyny pro deaktivaci funkce: stiskněte —.

Po uplynutí maximálně 10 minut se indukční varné zóny začnou vracet na nastavení výkonu ^9

Zámek / Režim čištění

Ovládací panel lze uzamknout a ponechat varné zóny zapnuté. Zabráníte tak náhodné změně nastavení výkonu.

V prípadě potřeby použijte tuto funkci k vyčištění povrchu varné desky během vaření.

Nejprve nastavte výkon.

Tuto funkci zapnete stisknutím. Na čtyři sekundy se rozsvítí symbol

Pokud chcete funkci vypnout, stiskněte Zapne se předchozí zvolené nastavení výkonu.

Když vypnete spotřebič, vypnete také tuto funkci.

Dětská bezp. pojistka

Tato funkce brání neúmyslnému použití spotřebiče.

Zapnutí funkce:

• Zapněte spotřebič pomocí. ① Nenastavujte výkon.
• Na čtyři sekundy stiskněte . Rozsvítí se symbol
  • Vypněte spotřebič pomocí . ①

Vypnutí funkce:

- Zapněte spotřebič pomocí ①. Nenastavujte výkon. Na čtyři sekundy stiskněte Rozsvítí se symbol . ②

• Vypněte spotřebič pomocí . ①

Vyřazení funkce na jedno vaření:

• Zapněte spotřebič pomocí 1 Rozsvítí se symbol L
• Na čtyři sekundy stiskněte 📋. Do 10 sekund nastavte výkon. Nyní můžete spotřebič použít.
• Když spotřebič vypnete pomocí ①, funkce se znovu zapne.

OffSound Control (Vypnutí a zapnutí zvukové signalizace)

Původně byly zapnuté zvuky spotřebiče.

Zapnutí a vypnutí zvuků:

1. Vypněte spotřebič.
2. Dotkněte se na tři sekundy. Displej se rozsvítí a zhasne.

3. Dotkněte se 📊 na tři sekundy. Na displeji se zobrazí 📑 v levé přední zóně a 📞 nebo 🕒 pravé přední zóně.

4. Stisknutím dotykového senzorového tlačítka pravé zadní zóny ☐ zvolte jedno z těchto nastavení:

5. -zuková signalizace je vypnutá,

6. zvuková signalizace je zapnutá.

Pro potvrzení volby vyčkejte 10 sekund, než se spotřebič automaticky vypne.

Když je tato funkce nastavena na 1, uslyšite zvuk, pouze když:

• stisknete .①
• položíte něco na ovládací panel.

Pokud došlo k problému s napájením, které vede k vypnutí spotřebiče, nedojde k uchování předchozího nastavení.

Funkce výměny výkonu

Pokud je aktivních několik zón a příkon překročí mez elektrického napájení, tato funkce rozdělí dostupný výkon mezi všechny varné zóny. Varná deska ovládá nastavení ohřevu, aby chránila pojistky v domovní instalaci.

• Varné zóny jsou seskupeny podle umístění a počtu fází ve varné desce. Každá fáze má maximální elektrické zatížení. Pokud varná deska dosáhne meze maximálního dostupného výkonu v rámci jedné fáze, výkon varných zón se automaticky sníží.

- Pokud je současně zapnuto více varných zón, sníží se výkon a rozdělí se mezi všechny zapnuté zóny. Rozdělení napájení je udržováno tak dlouho, dokud zůstanou zóny aktivované. Pokud je některá z těchto zón deaktivována, neobnoví se plný výkon zón. Rozdělení napájení bude ukončeno, pouze když jsou všechny zóny nebo varná deska vypnuté.

- Displej nastavení ohřevu varných zón se sníženým výkonem se mění mezi původně zvoleným nastavením ohřevu a sníženým nastavením ohřevu.

- Počkejte, dokud displej nepřestane blikat nebo snižte nastavení ohřevu varné zóny zvolené jako poslední. Varné zóny budou

nadále fungovat se sníženým nastavením ohřevu. V případě potřeby manuálně změňte nastavení ohřevu varných zón. Pro možné kombinace rozložení výkonu mezi varné zóny viz obrázek.

Tepelný výkon	Použití: Čas (min) Tipy
1 Udržení teploty	hotového jídla. dle po-	třeby	Nádobu zakryjte pokličkou.
1 - 2 Holandská	omáčka, rozpouště- ní másla, čokolády nebo želati- ny.	5 - 25 Čas	od času zamíchejte.
1 - 2 Ztuhnutí na	dýchchaných omelet a volských ok.	10 - 40 Př	pravujte zakryté pokličkou.
2 - 3 Dušení jíde	z rýže a mléčných jídel, ohřívání hotových jídel.	25 - 50 Př	dejte alespoň dvakrát tolik vody než rýže, mléčná jídla v polovině doby přípravy zamí- chejte.
3 - 4 Dušení zeleniny, ryb a masa v páře.		20 - 45 Př	dejte několik lžic vody. Bě- hem dušení kontrolujte množ- ství vody.
4 - 5 Vaření brambor a jiné zeleniny. 20 - 60 Naplňte dno hrnce 1–2 cm vo- dy. Během vaření kontrolujte množství vody. Udržujte hrnec zakrytý pokličkou.
4 - 5 Příprava většího množství jídla, dušených pokrmů a polévek.		60 - 150 Až	3 l tekutiny plus přísady.
6 - 7 Mírné smažení: plátky masa, cordon bleu z telecího masa, kotlety, karbanátky, klobásy, já- tra, jíška, vejce, palačinky a ko- blihy.		dle po- třeby	Podle potřeby otočte.
7 - 8 Prudké sma	žení, opečená bramb. kaše, steaky z roštěnce,steaky.	5 - 15 Podle potřeby otočte.
9 Vaření vody, vaření těstovin, opražení masa (guláš, dušené maso), fritování hranolků.
	Vaření velkého množství vody. Je aktivováno Plus Power.

Údaje v tabulce jsou pouze orientační.

Orientační údaje varných nádob

VAROVÁNÍ! Viz kapitoly o bezpečnosti.

Jaké hrnce používat

Používejte pouze varné nádoby, které jsou vhodné pro indukční varné desky. Varné nádoby musí být vyrobené z feromagnetického materiálu, jako je např.:

• litina;
• smaltovaná ocel;
• uhlíková ocel;
• nerezová ocel (většina typů);
• hliník s feromagnetickým povlakem nebo feromagnetickým plátem.
  Ke zjištění vhodnosti hrnce nebo pánve zkontrolujte symbol 📄 (obvykle je vyražen na dně varné nádoby). Také můžete u dna přidržet magnet. Pokud se přichytí ke spodní straně, varná nádoba bude fungovat na indukční varné desce.

Abyste zajistili optimální účinnost, vždy používejte hrnce a pánve s plochým dnem, které rozvádí teplo rovnoměrně. Pokud dno není rovné, ovlivní to výkon a tepelnou vodivost.

Pokyny k použití

Minimální průměr nádoby / kontaktní plocha nádoby pro různé varné zóny

Aby varná deska fungovala správně, varné nádoby musí mít vhodný minimální průměr a také musí zakrývat jeden nebo více referenčních bodů na varné desce.

Volte vždy takovou varnou zónu, která nejlépe odpovídá průměru dna varné nádoby.

Varná zóna Průměr varné nádoby [mm]

Levá zadní 125 - 145

Levá přední 125 - 210

Pravá zadní 150 - 180

Pravá přední 125 - 145

Prázdné hrnce / pánve nebo hrnce / pánve s tenkým dnem

Na varné desce nepoužívejte prázdné hrnce / pánve nebo varné nádoby s tenkým dnem, jelikož by nemohla monitorovat teplotu nebo se automaticky vypnula, pokud by teplota byla příliš vysoká. To by mohlo vést k poškození varné nádoby nebo povrchu varné desky. Pokud dojde k takové situaci, nedotýkejte se ničeho a vyčkejte, dokud všechny součásti nevychladnou.

Pokud se zobrazí chybové hlášení, viz část „Odstraňování závad“.

Tipy / rady Hluk při vaření

Po zapnutí varné zóny může být na několik vteřin slyšet bzučení. Je to vlastnost všech indukčních varných zón, která nemá vliv na funkci nebo životnost spotřebiče. Hluk záleží na použité varné nádobě. Pokud je značně hlučná, může být lepší varnou nádobu vyměnit.

Normální provozní zvuky indukční varné desky

Indukční technologie je založena na vytváření elektromagnetických polí pro generování tepla přímo na dně nádobí. Hrnce a pánve mohou způsobovat různé zvuky nebo vibrace v závislosti na způsobu výroby. Tyto zvuky jsou popsány následovně:

• Tiché hučení (jako transformátor): tento hluk vzniká během vaření při vysoké teplotě. Je založen na množství energie přenesené z varné desky do nádobí. Hluk ustane nebo se ztlumí, když se sníží úroveň tepla.
• Tiché pískání: tento hluk vzniká, když je varná nádoba prázdná. Přestane, jakmile je do nádoby nalita tekutina nebo jsou do ní vloženy potraviny.
• Praskání: tento hluk vzniká u nádobí složeného z různých materiálů

navrstvených na sebe. Je to způsobeno vibracemi povrchů, kde se setkávají různé materiály. Hluk vzniká na nádobí a může se lišit v závislosti na množství jídla nebo tekutiny a způsobu vaření (např. vaření, dušení, smažení).

• Hlasité pískání: tento hluk vzniká u nádobí složeného z různých materiálů navrstvených na sebe, a když je navíc použito na maximální výkon a také na dvou varných zónách. Hluk ustane nebo se ztlumí, když se sníží úroveň tepla.
• Hluk ventilátoru: pro správnou funkci elektronického systému je nutné regulovat teplotu varné desky. Za tímto účelem je varná deska vybavena chladicím ventilátorem, který se aktivuje pro snížení a regulaci teploty elektronického systému. Ventilátor může také běžet i po vypnutí spotřebiče, pokud je zjištěná teplota varné desky po vypnutí příliš vysoká.
• Rytmické zvuky, podobné tikajícím hodinám: tento zvuk vzniká pouze tehdy, když fungují alespoň tři varné zóny, a zmizí nebo zeslábne, když jsou některé z nich vypnuté. Popsané zvuky jsou běžnou součástí indukční technologie a neměly by být považovány za vady.

Čištění a údržba

Všeobecné informace

VAROVÁNÍ! Před čištěním spotřebič vypněte a nechte ho vychladnout.

VAROVÁNÍ! Z bezpečnostních důvodů nečistěte spotřebič parními nebo vysokotlakými čisticími přístroji.

VAROVÁNÍ! Ostré předměty a abrazivní čisticí prostředky mohou varnou desku poškodit. Po každém použití varnou desku omyjte vodou se saponátem a odstraňte zbytky jídel. Odstraňte také zbytky čisticího prostředku.

Škrábance nebo tmavé skvrny na sklokeramické desce, které nelze odstranit, nemají vliv na funkci varné desky.

Odstranění zbytků jídel a připálených kousků

Jídlo obsahující cukr, plasty a staniol odstraňte okamžitě. K čištění skleněného povrchu je nejlepší nástroj škrabka. Nedodává se spolu se spotřebičem. Škrabku přiložte šikmo k povrchu varné desky a posunem ostří škrabky po povrchu seškrábněte nečistoty. Vyčistěte spotřebič

pomocí vlhkého hadru s trochou saponátu. Nakonec otřete skleněný povrch dosucha čistým hadrem.

Skvrny od vodního kamene, vodové kroužky, tukové stříkance nebo kovově lesklá zbarvení odstraňte po vychladnutí spotřebiče.

Používejte pouze speciální čisticí prostředek na sklokeramiku nebo nerezovou ocel.

Odstraňování závad

VAROVÁNÍ! Viz kapitoly o bezpečnosti.

Co dělat, když...

Problém Možná příčina Řešení
Spotřebič nelze zapnout ani používat.	Varná deska není zapojená do elektrické sítě nebo je za-pojená nesprávně.	Zkontrolujte, zda je varná de-ska správně zapojena do elektrické sítě. Viz schéma za-pojení.
Je spálená pojistka. Zkontrolujte, zda příčinou zá-		vady není pojistka. Pokud se pojistka spaluje opakovaně, obratte se na autorizovaného technika.
Nenastavili jste výkon do 10	sekund.	Zapněte varnou desku znovu a maximálně do 10 sekund nastavte výkon.
Stiskli jste dva nebo více sym-	bolů současně.	Stiskněte v daný moment vždy jen jeden symbol.
Na ovládacím panelu je voda	nebo skvrny od tuku.	Očistěte ovládací panel a před zapnutím varné desky několik sekund počkejte.
Zazní zvukový signál a varná deska se vypne. Když je varná deska vypnutá, zazní zvukový signál.	Zakryli jste jeden nebo více symbolů na ovládacím pan- elu.	Odstraňte předmět ze sym- bolů.
Spotřebič se vypne.	Něčím jste zakryli symbol Ⓖ	Odstraňte předmět ze sym- bolů.
Ukazatel zbytkového tepla se nerozsvítí.	Zóna byla zapnutá jen krát-kou dobu, a není proto hor-ká.	Jestliže byla varná zóna za-pnutá dostatečně dlouho,aby byla horká, obratte se na poprodejní servis.
Nastavený výkon kolísá mezi dvěma stupni.	Funkce výměny výkonu je za-pnutá.	Viz „Denní používání“.
Symboly budou horké. Nádoba	je příliš velká nebojste ji postavili příliš blízkoovládacích prvků.	Je-li to možné, velké nádoby používejte na zadních var-ných zónách.
Když stisknete symbol na ovládacím panelu, nedojde k signalizaci.	Signály jsou deaktivovány. Akt	vujte signály.Viz „Denní používání“ >„OffSound Control“.
- se rozsvítí.	Funkce Automatické vypnutíje zapnutá.	Varnou desku vypněte a zno-vu ji zapněte.
L se rozsvítí.	Je zapnutá funkce Dětská bezp. pojistka nebo Zámek.	Viz „Denní používání“.
E se rozsvítí a objeví se čí-slo.	U varné desky došlo k chybě.	Na chvíli odpojte varnou de-sku od elektrické sítě. Odpoj-te pojistku od elektrického systému domu. Znovu ji při-pojte. Jestliže seopět roz-svítí, obratte se na autorizo-vaného technika.
EY se rozsvítí.	Došlo k chybě varné desky,protože hrnec se vyvařil. Za-pnula se funkce Automatické vypnutí a ochrana zón proti přehřátí.	Vypněte varnou desku. Odstraňte horké nádoby. Přibli-zně po 30 sekundách zónu opět zapněte. Pokud byly problémem nádoby, chybové hlášení zhasne. Ukazatel zbytkového tepla se může nadále zobrazovat. Nechte nádobu dostatečně vychlad-nout. Zkontrolujte, zda je vaše nádobí kompatibilní s var-nou deskou.Viz „Orientační údaje varných nádob“.

Pokud dojde k poruše, pokuste se ji vyřešit podle pokynů k odstraňování problémů.

Pokud problém nelze vyřešit, obratte se na váš obchod IKEA nebo poprodejní servis.

Kompletní seznam kontaktních čísel IKEA naleznete na konci tohoto návodu k použití.

V případě chybné obsluhy spotřebiče nebo v případě, že instalaci neprovedl autorizovaný technik, nemusí být návštěva technika poprodejního servisu nebo prodejce bezplatná, i když je spotřebič ještě v záruce.

Technické údaje

Typový štítek

MODEL

000.000.00

21552

Made in ...

PI-000000-0

Výše uvedená grafika představuje typový štítek spotřebiče. Vlastní typový štítek je umístěn na spodní straně tělesa spotřebiče. Sériové číslo je specifické pro každý produkt.

Vážený zákazníku, druhý typový štítek uchovávejte u návodu k použití. Pokud

budete v budoucnosti potřebovat pomoc, budeme vám moci díky přesným údajům o vaší varné desce lépe pomoci. Děkujeme vám za pomoc.

Energetická účinnost

Informace o výrobku podle nařízení EU a Velké Británie o ekologickém designu

Označení modelu VILSTA		905.577.25
Typ varné desky Vestavná var-		ná deska
Počet varných zón 4
Technologie ohřevu Indukce
Průměr kruhových varných zón (∅) Levá přední	Levá zadníPravá předníPravá zadní	21.0 cm14.5 cm14.5 cm18.0 cm
Spotřeba energie na varnou zónu (EC electric coo-king)	Levá předníLevá zadníPravá předníPravá zadní	174.2 Wh/kg183.9 Wh/kg177.2 Wh/kg176.3 Wh/kg
Spotřeba energie varné desky (EC electric hob) 177.9 Wh/kg
IEC / EN 60350-2, BS EN 60350-2 - Domácí elektrické spotřebiče na vaření – část 2: Varné desky – metody pro měření výkonu.

Úspora energie

Budete-li dodržovat následující rady, můžete šetřit energii při běžném vaření.

- Při ohřívání vody použijte jen potřebné množství.

• Je-li to možné, vždy zakrývejte nádoby pokličkami.
• Nádoby stavte přímo na střed varné zóny.
• Využijte zbytkové teplo k udržování teploty jídel nebo k jeho rozpuštění.

Informace o výrobku týkající se spotřeby energie a maximální doby do dosažení příslušného režimu nízké spotřeby energie

Spotřeba energie v režimu vypnuto 0.3 W
Maximální doba potřebná k tomu, aby zařízení automaticky dosáhlo příslušného režimu nízké spotřeby energie	2 min

Poznámky k ochraně životního prostředí

Recyklujte materiály označené symbolem Obaly vyhodte do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k likvidaci. Spotřebiče označené příslušným

symbolem Helikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

ZÁRUKA IKEA - CESKÁ REPUBLIKA

Jak dlouho záruka IKEA platí?

Tato záruka platí 5 let od původního data zakoupení spotřebiče v IKEA. Jako doklad o koupi se vyžaduje originální účtenka. Jestliže se v době záruky provádí servisní oprava, tato činnost neprodlužuje záruční dobu na spotřebič.

Kdo provádí servisní službu?

Poskytovatel servisu IKEA zajištuje servisní službu prostřednictvím svých vlastních servisních provozů nebo sítě autorizovaných servisních partnerů.

Čeho se záruka týká?

Záruka se týká závad spotřebiče, který byly způsobené vadnou konstrukcí nebo vadným materiálem po datu zakoupení v IKEA. Tato záruka se vztahuje pouze na domácí

používání. Výjimky jsou uvedené v části "Na co se nevztahuje záruka?". Během záruční doby se záruka vztahuje na náklady k odstranění závady, např. opravu, díly, práci a cestu pracovníka za předpokladu, že je tento spotřebič dostupný pro opravu bez zvláštních nákladů a že závada byla způsobena vadnou konstrukcí nebo vadným materiálem, na které se vztahuje záruka. Za těchto podmínek se uplatňují směrnice EU (č. 99/44/ES) a příslušné místní předpisy. Vyměněné díly se stávají majetkem IKEA.

Jak bude IKEA při odstranění závady postupovat?

Určený poskytovatel servisu IKEA prozkoumá výrobek a dle svého vlastního uvážení rozhodne, zda se na něj vztahuje tato záruka. Jestliže rozhodne, že záruka platí, poskytovatel servisu IKEA nebo jeho autorizovaný servisní partner prostřednictvím svých vlastních servisních provozů dle vlastního uvážení bud' vadný výrobek opraví, nebo ho vymění za stejný nebo srovnatelný výrobek.

Na co se nevztahuje záruka?

• Na normální opotřebení a odření.
• Na poškození způsobené úmyslně nebo nedbalostí, nedodržením návodu k použití, nesprávnou instalací nebo připojením k nesprávnému napětí, poškození způsobené chemickou nebo elektrochemickou reakcí, rzí, korozí nebo vodou včetně, ale nikoli výhradně omezené na nadměrné množství vápence v přiváděné vodě, poškození způsobené abnormálními podmínkami okolního prostředí.

- Na spotřební materiál včetně baterií a žárovek.

- Na nefunkční a ozdobné části, který nemají vliv na normální používání spotřebiče včetně jakéhokoli poškrábání a možných rozdílů v barvě.

- Na náhodné poškození způsobené cizími předměty nebo látkami a čištěním nebo uvolněním filtrů, vypouštěcích systémů nebo zásuvek na čisticí prostředek.

- Na poškození následujících dílů: keramického skla, příslušenství, košů na

nádobí a příbory, přívodní a vypouštěcí trubky, těsnění, žárovky a kryty žárovek, filtry, ovladače, oplástění a jeho části. S výjimkou případů, kdy lze prokázat, že tato poškození byla způsobena vadnou výrobou.

• Na případy, kdy technik při své návštěvě nenalezl žádnou závadu.
• Na opravy, které neprováděli naši k tomu určení poskytovatelé služeb a/nebo autorizovaní smluvní servisní partneri, nebo na opravy, při nichž nebyly použity originální náhradní díly.
• Na opravy způsobené instalací, která není správná, nebo neodpovídá technickým údajům.
• Na použití spotřebiče mimo domácnost, tedy k profesionálnímu použití.
• Poškození při dopravě. Jestliže zákazník dopravuje výrobek sám do svého bytu nebo na jinou adresu, neodpovídá společnost IKEA za žádné poškození, ke kterému mohlo při dopravě dojít. Pokud ale dopraví výrobek na uvedenou adresu zákazníka společnost IKEA, pak je případné poškození při dopravě kryto touto zárukou.
• Náklady na provedení první instalace spotřebiče IKEA Jestliže poskytovatel servisu IKEA nebo jeho autorizovaný servisní partner opraví nebo vymění spotřebič v rámci této záruky, poskytovatel servisu IKEA nebo jeho autorizovaný servisní partner v případě potřeby znovu instalují opravený spotřebič nebo instalují nový spotřebič.

Toto omezení se nevztahuje na práce prováděné bez zjištění závady, které provedl náš vyškolený technik s použitím našich originálních dílů za účelem přizpůsobení spotřebiče technickým bezpečnostním požadavkům v jiné zemi EU.

Uplatnění zákonů dané země

Záruka IKEA Vám poskytuje zvláštní zákonná práva, která pokrývají nebo přesahují všechny místní zákonné požadavky, která se v různých zemích liší.

Rozsah platnosti

Pro spotřebiče, které jsou zakoupeny v jedné zemi EU a převezeny do jiné země EU, budou servisní služby prováděny v rámci záručních podmínek obvyklých v nové zemi. Povinnost provést servisní službu v rámci záruky existuje jen tehdy, pokud:

• je spotřebič v souladu s technickými požadavky země, ve které byl záruční požadavek vznesen, a je podle nich instalován;
• je spotřebič v souladu s návodem k montáži a bezpečnostními informacemi návodu k použití a je podle nich instalován;

Vyhrazený poprodejní servis pro spotřebiče IKEA:

Budeme rádi, když se obrátíte na poprodejní servis IKEA:

1. požadavku v rámci záruky;
2. dotazu na vysvětlení instalace spotřebiče IKEA do určeného kuchyňského nábytku IKEA. Tento servis neposkytuje vysvětlení týkající se:

• celkové instalace kuchyně IKEA;
- připojení k elektrické síti (pokud se spotřebič dodává bez zástrčky a kabelu), vodě a plynu, protože tato připojení má provést autorizovaný servisní technik.

1. dotazu na vysvětlení obsahu návodu k použití a technických parametrů spotřebičů IKEA.

Před zavoláním do servisu si prosím pozorně přečtěte návod k montáži a/nebo návod k použití v této příručce, abychom Vám mohli co nejlépe pomoci.

Jak nás najdete, když potřebujete naši servisní službu

Na poslední straně tohoto návodu je uveden úplný seznam určených kontaktních míst IKEA a příslušná vnitrostátní telefonní čísla.

Abychom Vám mohli rychleji pomoci, doporučujeme vždy použít zvláštní telefonní čísla uvedená na konci tohoto návodu. Pokud potřebujete servisní službu, vždy použijte čísla uvedená v příručce k danému spotřebiči. Před zavoláním si ověřte, že máte pro spotřebič, který vyžaduje naši opravu, připravené číslo položky IKEA (kód z 8 číslic) a sériové číslo (kód z 8 číslic, který je uveden na typovém štítku).

i USCHOVEJTE SI ÚČTENKU! Je to Váš doklad o koupi a je nutný k uplatnění záruky. Všimněte si, že na účtence je uvedeno také číslo položky IKEA (kód z 8 číslic) pro každý zakoupený spotřebič.

Potřebujete jinou pomoc?

V případě všech dalších dotazů, které se netýkají poprodejního servisu nebo vašeho spotřebiče, se prosím obratte se na telefonickou službu zákazníkům našeho nejbližšího obchodního domu IKEA. Než se nás obrátíte, přečtěte si prosím pozorně dokumentaci ke spotřebiči.

Contenido

• Tiché hučení (jako transformátor): Tento hluk vzniká během vaření při vysoké teplotě. Je založen na množství energie přenesené z varné desky do nádobí. Hluk ustane nebo se ztlumí, když se sníží úroveň tepla.
• Tiché pískání: Tento hluk vzniká, když je varná nádoba prázdná. Přestane, jakmile je do nádoby nalita tekutina nebo jsou do ní vloženy potraviny.
• Praskání: Tento hluk vzniká u nádobí složeného z různých materiálů navrstvených na sebe. Je to způsobeno vibracemi povrchů, kde se setkávají různé materiály. Hluk vzniká na nádobí a může se lišit v závislosti na množství jídla nebo tekutiny a způsobu vaření (např. vaření, dušení, smažení).
• Hlasité pískání: Tento hluk vzniká u nádobí složeného z různých materiálů navrstvených na sebe, a když je navíc použito na maximální výkon a také na dvou varných zónách Hluk ustane nebo se ztlumí, když se sníží úroveň tepla.
• Hluk ventilátoru: Pro správnou funkci elektronického systému je nutné regulovat teplotu varné desky. Za tímto účelem je varná deska vybavena chladicím ventilátorem, který se aktivuje pro snížení a regulaci teploty elektronického systému. Ventilátor může také běžet i po vypnutí spotřebiče, pokud je zjištěná teplota varné desky po vypnutí příliš vysoká.
• Rytmické zvuky, podobné tikajícím hodinám: Tento zvuk vzniká pouze tehdy, když fungují alespoň tři varné zóny, a zmizí nebo zeslábne, když jsou některé z nich vypnuté. Popsané zvuky jsou běžnou součástí indukční technologie a neměly by být považovány za vady.

Ápolás és tisztítás
