KÄYTTÖOHJE VILSTA 905.577.25 IKEA

Tämän oppaan viimeisellä sivulla on täydellinen luettelo IKEA:n nimeämistä huoltopalveluista sekä heidän puhelinnumeronsa.

IKEA

SVENSKA

Turvallisuustieto 159

Turvallisuusohjeet 161

Asennus 163

Sähköliitäntä 164

Tuotekuvaus 166

Päivittäinen käyttö 167

Kypsennystaulukko 170

Keittoastioiden ohjeet 171

Hoito ja puhdistus 172

Vianmääritys 173

Tekniset tiedot 175

Energiatehokkuus 175

Ympäristönsuojelu 177

IKEA-TAKUU 177

Oikeus muutoksiin pidätetään.

Turvallisuustieto

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilö- tai omaisuusvahingoista, jotka aiheutuvat laitteen virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina laitteen mukana tulevia käyttökertoja varten.

Lasten ja taitamattomien henkilöiden turvallisuus

• 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja erittäin laajoista ja monimutkaisista toiminnallisista rajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.
• Lapsia on valvottava, jotta he eivät leiki laitteella.
• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.

• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Pidä lapset ja lemmikkieläimet poissa laitteen lähettyviltä sen ollessa toiminnassa tai jäähtymässä.

• Jos laitteessa on lapsilukko, sitä on käytettävä.

• Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käyttäjän huoltotoimenpiteitä ilman valvontaa.

Yleinen turvallisuus

• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon.
- Tämä laite on tarkoitettu yhden kotitalouden käyttöön sisätiloissa.
- Tätä laitetta voidaan käyttää toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käyttö ei ylitä (keskimääräisiä) kotitalouskäytön tasoja.
- VAROITUS: Uuni ja sen näkyvissä olevat osat kuumenevat käytön aikana. Varo koskettamasta uunin lämmitysvastuksia.
- Älä käytä laitetta ulkopuolisen ajastimen tai erillisen kaukoohjauksen avulla.
• VAROITUS: Rasvalla tai öljyllä kypsentäminen ilman valvontaa voi olla vaarallista, ja se voi aiheuttaa tulipalon.
- Älä koskaan käytä vettä ruoanvalmistuksen aiheuttaman tulipalon sammuttamiseen. Kytke laite pois päältä ja peitä liekit esim. sammutuspeitteellä tai kannella.
- HUOMIO: Ruoan kypsymistä tulee valvoa jatkuvasti. Lyhyen jakson ruoan kypsymistä tulee valvoa jatkuvasti.
- VAROITUS: Tulipalon vaara: Älä säilytä esineitä keittotason pinnoilla.
- Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei saa asettaa keittotason pinnalle, koska ne voivat kuumentua.
- Älä käytä laitetta ennen kuin se on asennettu kalusteeseen.
- Irrota laite sähköverkosta ennen huoltoa.
- Laitteen puhdistuksessa ei saa käyttää höyrypesuria.

• Älä luota keittoastian tunnistimeen, vaan kytke keittotason vastus pois päältä sen säätimellä.
  • VAROITUS: Jos pinta on vaurioitunut, katkaise virta laitteesta sähköiskuriskin välttämiseksi. Jos laite on liitetty sähköverkkoon suoraan kytkentäkoteloa käyttäen, irrota sulake virran katkaisemiseksi laitteesta. Ota yhteyttä valtuutettuun huoltopalveluun kummassakin tapauksessa.
• Jos virtajohto vaurioituu, sen saa sähkövaaran välttämiseksi vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö.
  • VAROITUS: Käytä ainoastaan kodinkoneen valmistajan suunnittelemia keittotason suojia, laitteen valmistajan käyttöohjeessa määritettyjä suojia tai keittotason mukana toimitettuja suojia. Virheellisten suojien käyttö voi aiheuttaa onnettomuuksia.

Turvallisuusohjeet

Asennus

VAROITUS! Laitteen asennus tulee jättää valtuutetun asentajan vastuulle.

Noudata koneen mukana toimitettuja asennusohjeita.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.
• Tiivistä pinnat tiivistaineella estääksesi kosteuden aiheuttaman turpoamisen.
• Suojaa laitteen alaosa höyryltä ja kosteudelta.
• Älä asenna laitetta oven viereen tai ikkunan alapuolelle. Tällöin keittoastioiden putoaminen laitteesta

vältetään oven tai ikkunan avaamisen yhteydessä.

• Varmista, että keittotason alapuolella on riittävästi tilaa ilmankiertoa varten.
• Laitteen alaosa voi kuumentua. Jos laite asennetaan laatikoiden yläpuolelle, lämmönkestävä erotuslevy tulee asentaa laitteiden alapuolelle, jotta niiden alaosaan ei voida koskettaa.

Sähkökytkentä

VAROITUS! Tulipalon ja sähköiskun vaara.

• Kaikki sähkökytkennät tulee jättää valtuutetun asentajan vastuulle.
• Laite on maadoitettava, jos symbolia () ei ole merkitty arvokilpeen.

• Varmista ennen toimenpiteiden suorittamista, että laite on irrotettu sähköverkosta.

• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.

• Varmista, että laite on asennettu oikein. Löysät tai vääränlaiset virtajohdot tai pistokkeet (jos olemassa) voivat aiheuttaa liittimen ylikuumenemisen.
• Käytä oikeaa verkkovirtajohtoa.
• Älä päästä virtajohtoa sotkeutumaan.
• Tarkista, että iskusuojaus on asennettu.
• Käytä johdossa vedonpoistajaa.
• Varmista, ettei virtajohto tai pistoke (jos olemassa) kosketa kuumaan laitteeseen tai kuumiin keittoastioihin, kun liität laitteen lähellä oleviin pistorasioihin.
• Älä käytä jakorasioita tai jatkojohtoja.
• Varmista, ettei pistoke (jos sellainen on) tai virtajohto vaurioidu. Ota yhteyttä valtuutettuun huoltoliikkeeseemme tai sähköasentajaan vaurioituneen virtajohdon vaihtamiseksi.
• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
• Sähköasennuksessa on oltava mukana eristyslaite, joka sallii sinun irrottaa laitteen verkosta kaikilta navoilta. Eristyslaitteessa on oltava kosketusaukko, jonka vähimmäisleveys on 3 mm.

Valitse

VAROITUS! Henkilövahinkojen, palovammojen ja sähköiskujen vaara.

- Älä muuta laitteen teknisiä ominaisuuksia.

• Poista kaikki mahdolliset pakkausmateriaalit, merkit ja suojakalvot ennen ensimmäistä käyttökertaa.
• Varmista, että tuuletusaukoissa ei ole tukoksia.
• Laitetta ei saa jättää päälle valvomatta.
• Kytke keittoalue aina "off"-asentoon kunkin käyttökerran jälkeen.
• Älä laita ruokailuvälineitä tai kattiloiden kansia keittoalueille. Ne saattavat kuumentua.
• Älä käytä laitetta, jos kätesi ovat märät tai laitteen ollessa kosketuksessa veteen.
• Älä käytä laitetta työtasona tai tavaroiden säilytystasona.
• Jos laitteen pinnassa on säröjä, irrota laite välittömästi virtalähteestä. Näin ehkäistään sähköiskuja.
• Sydämentahdistimia käyttävien henkilöiden on säilytettävä vähintään 30 cm:n turvaetäisyys induktiokeittoalueisiin laitteen ollessa toiminnassa.
• Kun laitat ruokaa kuumaan öljyyn, se voi roiskua.
• Älä käytä alumiiinifoliota tai muita materiaaleja keittotason ja keittoastian välissä, ellei tämän laitteen valmistaja ole toisin ohjeistanut.
• Käytä vain valmistajan tälle laitteelle suosittelemia varusteita.

VAROITUS! Tulipalon ja räjähdyksen vaara.

• Kuumentuneesta rasvasta voi syntyä syttyviä höyryjä. Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä ruoanvalmistuksen aikana.
• Kuumat höyryt voivat aikaansaada syttymisen.
• Käytetty öljy, joka voi sisältää ruokajäämiä, voi aiheuttaa tulipalon alhaisemmassa lämpötilassa kuin ensimmäistä kertaa käytetty öljy.
• Älä aseta helposti syttyviä tuotteita tai helposti syttyvien aineiden kanssa kosketuksissa olleita tuotteita laitteeseen, laitteen päälle tai sen lähelle.

VAROITUS! Laitteen vaurioitumisen vaara.

• Älä pidä kuumia keittoastioita käyttöpaneelin päällä palovammojen välttämiseksi.
• Älä aseta kuumaa keittoastian kantta keittotason lasipinnalle.
• Älä anna keittoastian kiehua kuiviin.
• Varo, etteivät esineet ja keittoastiat pääse putoamaan laitteen päälle. Laitteen pinta voi vaurioitua.
• Älä käynnistä keittoalueita tyhjillä keittoastioilla tai ilman, että keittoalueella on keittoastia.
• Valuraudasta tai valmistetut keittoastiat tai keittoastiat, joiden pohjassa on vaurioita, voivat aiheuttaa naarmuja lasiin tai lasikeramiikkaan. Näitä astioita on kohotettava, kun niitä halutaan siirtää eri kohtaan keittotasolla.

Hoito ja puhdistus

• Puhdista laite säännöllisesti, jotta pintamateriaali pysyisi hyväkuntoisena.
• Kytke virta pois laitteesta ja anna sen jäähtyä, ennen kuin aloitat puhdistuksen
• Puhdista laite ja kostealla pehmeällä liinalla. Käytä ainoastaan neutraaleja pesuaineita. Älä käytä hankaavia tuotteita, hankaavia sieniä, liuotteita tai metalliesineitä, ellei toisin ohjeisteta.

Huolto

• Laitteen korjaukseen liittyvissä asioissa tulee ottaa yhteyttä valtuutettuun huoltopalveluun. Ainoastaan alkuperäisiä varaosia saa käyttää.
• Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.

Hävittäminen

VAROITUS! Loukkaantumisen tai tukehtumisen vaara.

• Kysy tietoja laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Irrota laite verkkovirrasta.
• Leikkaa virtajohto poikki aivan laitteen sivulta ja hävitä se.

Asennus

VAROITUS! Lue turvallisuutta koskevat luvut.

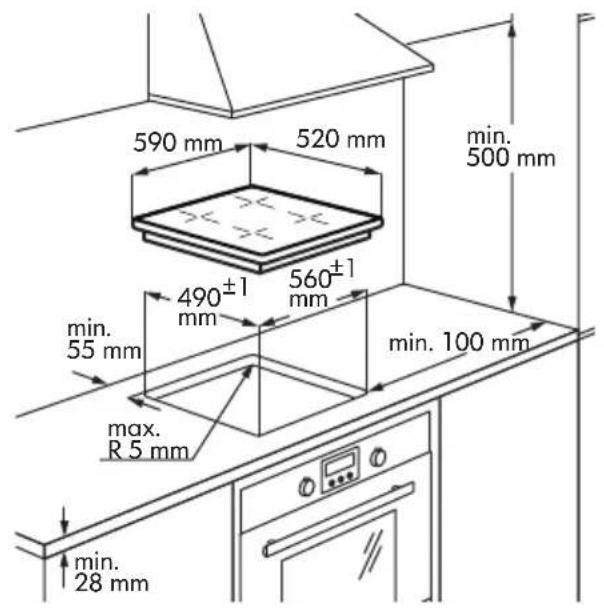

Yleistä

590 mm 520 mm min. 500 mm 490±1 mm 560±1 mm min. 55 mm max. R 5 mm min. 100 mm min. 28 mm

Asennuksessa tulee noudattaa käyttömaassa voimassa olevia lakeja, määräyksiä, direktiivejä ja standardeja (sähköturvallisuusmääräykset, kierrätysmääräykset jne.)!

• Katso lisätietoa asennusohjeista.

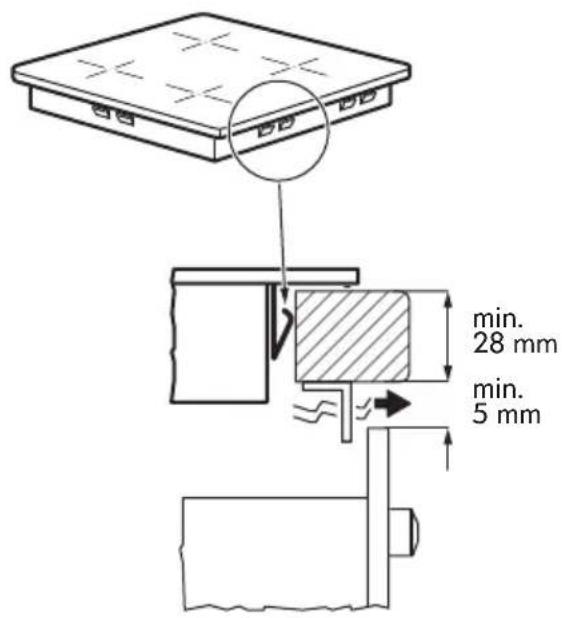

• Jos keittotason alla ei ole uunia, laitteen alle tulee asentaa erotuslevy asennusohjeita noudattaen.
• Älä käytä silikonitiivistettä laitteen ja työtason välillä.

Sähköliitäntä

VAROITUS! Lue turvallisuutta koskevat luvut.

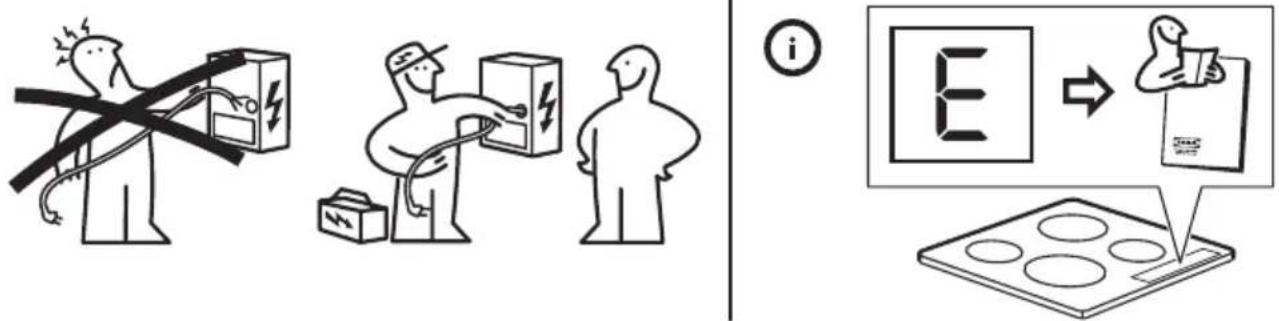

VAROITUS! Kaikki sähkökytkennät tulee jättää valtuutetun asentajan vastuulle.

Sähkökytkentä

• Ennen kuin kytket laitteen verkkovirtaan, tarkista, että arvokilvessä annettu jännite ja taajuus vastaavat verkkovirran arvoja. Arvokilpi sijaitsee keittotason alaosassa.
• Noudata kytkentäkaaviota (keittotason runko-osan pohjassa).
• Käytä vain alkuperäisiä, varaosapalvelusta saatuja varaosia.
• Keittotason sähkönsyöttö on järjestetty virtajohdon välityksellä. Vaihda vioittunut

verkkovirtajohto käyttämällä seuraavaa johtotyyppiä:H05V2V2-F tai vastaava, joka kestää vähintään 70°C:n lämpötilan. Virtajohdon saa vaihtaa vain sähköasentaja.

• Kiinteään johdotukseen on sisällyttävä irrotusvälineet.
• Verkkovirtakytkennässä tulee noudattaa kytkentäkaavion ohjeita.
• Laite on kaksoiseristetty, eikä se vaadi maadoitusliitäntää.
• Kiinnitä liitosjohto johtokiinnikkeillä tai liittimillä.
• Laite toimii joko 50 Hz tai 60 teholla Hz eikä taajuuksien vaihtaminen vaadi valtuutetun sähköasentajan suorittamia lisäasennuksia.

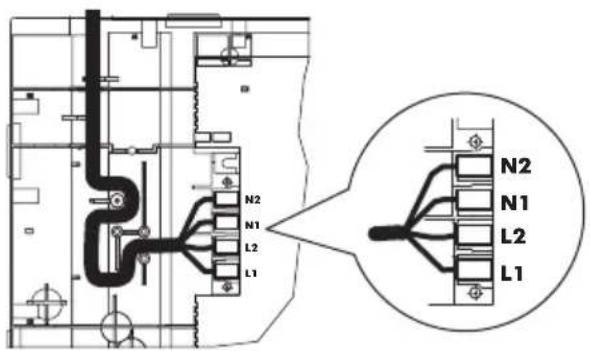

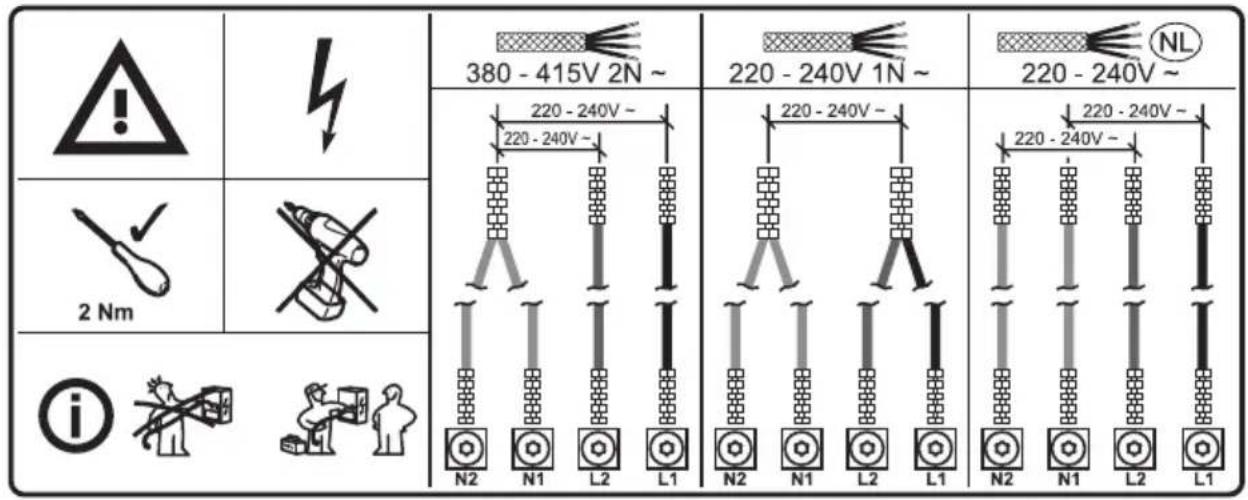

Kytkentäkaavio

380 - 415V 2N ~ 220 - 240V 1N ~ 220 - 240V ~ 220 - 240V ~ 220 - 240V ~ 220 - 240V ~ N2 N1 L2 L1 N2 N1 L2 L1 N2 N1 L2 L1

Johtojen värit
N2 N1 L2 L1
Blue Sininen – harmaa	Ruskea Musta

käyttövalmiina.Aseta keittoalueelle hiukan vettä sisältävä keittoastia ja aseta kunkin alueen tehotaso maksimiteholle lyhyeksi ajaksi.

Jos symboli tai sytety näyttöön keittotason ensimmäisen käyttökerran yhteydessä, katso luku "Vianmääritys".

Kiristä naparuvit kunnolla!

Kun keittotaso on kytketty verkkovirtaan, tarkista, ovatko kaikki keittoalueet

1 Yksittäinen keittoalue (180 mm) 1 700 W, Plus Power 1 800 W
2 Yksittäinen keittoalue (145 mm) 1 400 W, Plus Power 1 500 W
3 Käyttöpaneeli
4 Yksittäinen keittoalue (210 mm) 2 200 W, Plus Power 2 400 W
5 Yksittäinen keittoalue (145 mm) 1 400 W, Plus Power 1 500 W

Käyttöpaneelin painikkeet

1 2 5 9 - + 9

1 Ⓐ Keittotason kytkeminen päälle tai pois päältä.
2 Kytke päälle ja pois Lukko / Lapsilukko / Puhdistustoiminto.
3 Keittoalueen valinta.

4 Tehotasojen näyttö: 0 - 1. 9 P
5 + / Tehotasojen suurentaminen ja pienentäminen.

Tehon asetusnäytöt

Näyttö Kuvaus
	Keittoalue on pois käytöstä.
	Keittoalue on käytössä.
	Plus Power käytössä.
	Toimintahäiriö. Katso kohta "Vianmääritys".
H	Keittoalue on edelleen kuuma (jälkilämpö).
L	Lukko / Lapsilukko/ Puhdistustoiminto on käytössä.
F	Väärä tai liian pieni keittoastia, tai keittoalueella ei ole keittoastiaa.
-	Automaattinen virrankatkaisu on käytössä.

Jälkilämmön merkkivalo

VAROITUS! Kiin kauan kuin merkkivalo palaa, on olemassa jälkilämmön aiheuttama palovammojen vaara.

Induktiokeittoalueella kypsennyksen vaatima lämpö kohdistuu suoraan keittoastian pohjaan. Lasikeramiikka lämpiää keittoastioiden lämmöstä.

Merkkivalo H tulee näkyviin, kun keittoalue on kuuma.

Merkkivalo voi myös ilmestyä:

• viereisille keittoalueille vaikka et olisi niitä käyttämässä,
• kun kuumia keittoastioita asetetaan kylmälle keittoalueelle,
• kun keittotaso on kytketty pois päältä, mutta keittoalue on edelleen kuuma.

Merkkivalo sammuu, kun keittoalue on jäähtynyt.

Päivittäinen käyttö

① Laitteen kytkeminen toimintaan ja pois toiminnasta

Kosketa ⏻ sekunnin ajan laitteen kytkemiseksi päälle tai pois päältä.

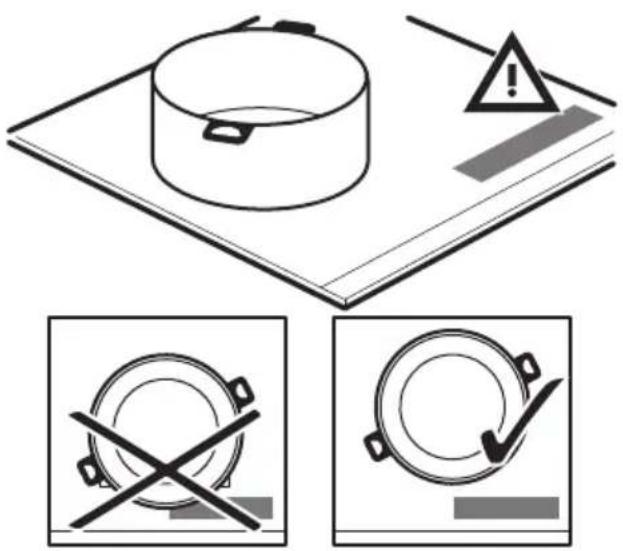

Keittoastian asettaminen

Älä peitä käyttöpaneelia keittoastioilla tai muilla esineillä. Älä aseta kuumia ruoanlaittoastioita käyttöpaneelin päälle. Elektroniset osat voivat vaurioitua ja on palovammojen vaara.

Aseta keittoastia valitun alueen keskelle. Varmista, että keittoastia ei ylitä alueen merkintöjä.

Automaattinen virrankatkaisu

Toiminto katkaisee keittotasosta virran automaattisesti seuraavissa tilanteissa:

• kaikki keittoalueet on kytketty pois toiminnasta.
• et aseta tehotasoa kytkettyäsi laitteen toimintaan.
• jonkin symbolin päällä on jokin esine (esim. kattila, pyyheliina tms.) pitempään kuin noin 10 sekunnin ajan.
• jos keittoaluetta ei kytketä pois toiminnasta tietyn ajan kuluttua eikä sen tehotasoa muuteta, tai jos keittoalue ylikuumenee (keittoastia kiehuu kuiviin). Symboli syttyy. Ennen kuin voit käyttää keittoaluetta uudelleen, teho on asettava arvoon

Tehoasetus	Virta katkeaa auto-maattisesti tämänajan kuluttua
1.2	6 tuntia
3.4	5 tuntia
5	4 tuntia
6.9	1,5 tuntia

Jos käytät keittotasolle sopimatonta keittoastiaa, syttyy näyttöön ja keittoalueen merkkivalo sammuu kahden minuutin kuluttua.

Tehotason säätäminen

Aseta keittoalue koskettamalla vastaavan alueen kosketuspainiketta Tehoasetus (ynäkyy näytössä.

Tehotasoa nostetaan koskettamalla painiketta +

Tehotasoa lasketaan koskettamalla painiketta.

Keittoalue kytketään pois toiminnasta koskettamalla samanaikaisesti painikkeita + ja -

Toiminto Plus Power käytössä

Plus Power-toiminto antaa lisätehoa induktiokeittoalueille.

Keittoalueen toiminnon aktivointi: valitse ensin keittoalue ja sitten maksimiteho. Paina +, kunnes syttyy.

Toiminnon poistaminen käytöstä: paina —.

Enintään 10 minuutin kuluttua induktiokeittoalueet palautuvat automaattisesti tehotasolle ^9

Lukko / Puhdistustoiminto

Voit lukita käyttöpaneelin ja pitää keittoalueet toiminnassa. Lukitseminen estää tehotason muuttamisen vahingossa.

Käytä tarvittaessa toimintoa keittotason pinnan puhdistamiseen ruoanlaiton aikana.

Aseta ensin tehotaso.

Käynnistä toiminto koskettamalla painiketta 📋. Symboli 📁palaa neljän sekunnin ajan.

Kytke toiminto pois toiminnasta koskettamalla painiketta Aikaisemmin asettamasi tehotaso tulee voimaan.

Kun katkaiset virran laitteesta, myös tämä toiminto kytkeytyy pois toiminnasta.

Lapsilukko

Toiminto estää laitteen käyttämisen vahingossa.

Toiminnon käyttöönotto:

• Kytke laitteeseen virta toiminnolla. Älä aseta tehotasoa.
• Kosketa painiketta neljän sekunnin ajan. Symboli syttyy.

- Kytke laite pois toiminnasta toiminnolla ①.

Toiminnon kytkeminen pois käytöstä:

- Kytke laitteeseen virta toiminnolla. Älä aseta tehotasoa. Kosketa painiketta neljän sekunnin ajan. Symboli syttyy.

- Kytke laite pois toiminnasta toiminnolla ①.

Voit ohittaa toiminnon vain yhtä keittoaikaa koskien:

• Kytke laitteeseen virta toiminnolla ①. Symboli syttyy.

- Kosketa painiketta neljän sekunnin ajan. Aseta tehotaso 10 sekunnin kuluessa. Nyt voit käyttää laitetta.

- Kun kytket laitteen pois toiminnasta painikkeella ①, toiminto on edelleen kytkettynä.

OffSound Control (Äänien kytkeminen päälle ja pois päältä)

Laitteen äänimerkit aktivoituvat ensin.

Äänimerkkien kytkeminen toimintaan ja pois toiminnasta:

1. Kytke laite pois päältä.

2. Kosketa noin 3 sekuntia. Näyttö kykeytyy päälle ja sammuu.

3. Kosketa 📋 noin 3 sekuntia. Näytössä näkyy vasemmalla etuvyöhykkeellä ja tai olkealla etuvyöhykkeellä.

4. Kosketa oikean etutakavyöhykkeen anturikenttää □ valitaksesi seuraavat asetukset:

-änet ovat pois päältä, -änet ovat päällä.

Vahvista valinta odottamalla 10 sekuntia, kunnes laite kytkeytyy automaattisesti pois päältä.

Kun toiminto on asetettu asentoon 1, äänimerkki kuuluu vain seuraavissa tapauksissa:

- kosketat painiketta. ①

- kun asetat jotain ohjauspaneelille.

Jos virransyötössä on jokin ongelma ja laite sammuu, viimeksi valitut asetukset eivät säily.

Tehonvaihtotoiminto

Jos useita keittoalueita on kytketty päälle ja kulutettu teho ylittää virtalähteen raja-arvon, tämä toiminto jakaa käytettävissä olevan tehon kaikkien keittoalueiden kesken. Keittoalue ohjailee kuumennusasetuksia suojellakseen talon sulakkeita.

- Keittoalueet on ryhmitetty keittotason vaiheiden sijainnin ja määrän mukaan. Jokaisella vaiheella on maksimisähkökuormitus. Jos keittotaso saavuttaa suurimman käytettävissä olevan tehon rajan yhdessä vaiheessa, keittoalueiden teho pienenee automaattisesti.

- Jos useampi kuin yksi keittoalue otetaan käyttöön samaan aikaan, tehoa vähennetään, ja se jakautuu kaikkien käyttöön otettujen alueiden kesken. Tehoa jaetaan niin kauan kuin alueet ovat käytössä. Alueet eivät palaa täydelle teholle, jos jokin niistä on kytketty pois päältä. Tehon jakaminen päättyy vain, kun kaikki alueet tai keittotaso on kytketty pois päältä.

- Alhaisemman tehon omaavien alueiden tehotasonäyttö muuttuu aluksi valitun tehotason ja pienennetyn tehotason välillä.

- Odota, kunnes näyttö lakkaa vilkkumasta, tai vähennä viimeksi valitun keittoalueen lämpöasetusta. Keittoalueet jatkavat toimintaansa alennetulla kuumennusasetuksella. Muuta keittoalueiden lämpöasetuksia tarvittaessa käsin.

Katso kuvasta mahdollisia yhdistelmiä, joita soveltaen teho voidaan jakaa keittoalueiden välillä.

Tehoasetus Käytä -toimenpidettä seuraa-viin:		Aika (min)	Vinkkejä
1 Pidä kypsennetty ruoka lämpi-mänä.		tarvit-taessa	Aseta keittoastian päälle kansi.
1 - 2 Hollandaise-kastike, sulanut: voi, suklaa, gelatiini.		5 - 25 Sekoita tasaisin väliajoin.
1 - 2 Kiinteytä: kuohkeat munakkaat, keitetyt kananmunat.		10 - 40 Kypsennä kansi päällä.
2 - 3 Riisin ja ma-itopohjaisten ruokien hauduttaminen, valmiiden ruokien lämmittäminen.		25 - 50 Lisää vähintään kaksinkertai-nen määrä nestettä riisin suh-teen, sekoita maitoruokia kyp-sennyksen puolivälissä.
3 - 4 Haudutetut vihannekset, kala, liha.		20 - 45 Lisää muutama ruokalusikalli-nen vettä. Tarkista veden mää-rä kypsennyksen aikana.
4 - 5 Höyrytetyt perunat ja muut vi-hannekset.		20 - 60 Lisää keittoastian pohjalle 1-2 cm vettä. Tarkista veden taso kypsennyksen aikana. Pidä kansi keittoastian päällä.
4 - 5 Kypsennä suuria määriä ruokaa, pataruokia ja keittoja.		60 - 150 Ehintään 3 litraa nesteitä ja ai-nekset.
6 - 7 Kevyt paistaminen: leike, vasi-kanliha cordon bleu, kotletit, nakit, rissolet, makkarat, mak-sa, rasvan ja jauhon sekoitus, kananmunat, pannukakut, munkit.		tarvit-taessa	Käännä tarvittaessa.
7 - 8 Perusteellinen paistaminen, röstiperunat, sisäfileepihvit, pihvit.		5 - 15 Käännä tarvittaessa.
9 Keitetty vesi, keitetty pasta, paistettu liha (goulash, lihapata), uppopaistetut ranskalaiset.
	Kiehauta suuria määriä vettä.Plus Power on aktivoitu.

Taulukon tiedot ovat vain suuntaa antavia.

Keittoastioiden ohjeet

VAROITUS! Lue turvallisuutta koskevat luvut.

Käytettävät keittoastiat

Käytä ainoastaan induktiokeittotasoihin sopivia keittoastioita. Keittoastian tulee olla valmistettu ferromagneettisesta materiaalista, esimerkiksi seuraavista:

• valurauta
• emaloitu teräs
• hiiliteräs
• ruostumaton teräs (useimmat lajit)
• alumiini ferromagneettisella pinnoitteella tai päällysteellä.

Voit tarkistaa keittoastian sopivuuden tarkistamalla symbolin 📄 (painettu yleensä keittoastian pohjaan). Voit myös pitää magneettia keittoastian pohjaa vasten. Jos se tarttuu pohjaan, keittoastia toimii induktiokeittotasolla.

Parhaan tehokkuuden varmistamiseksi tulee käyttää aina tasapohjaisia keittoastioita, joissa lämpö jakautuu tasaisesti. Jos pohja

on epätasainen, se vaikuttaa tehoon ja lämmönjohtavuuteen.

Käyttöohje

Kattilan/pannun pohjan vähimmäishalkaisija eri keittoalueilla

Keittotason virheettömän toiminnan varmistamiseksi keittoastian vähimmäishalkaisijan tulee olla sopiva ja sen tulee peittää yksi tai useampi keittotason pintaan merkityistä viitepisteistä.

Käytä aina keittoastian pohjan halkaisijaan parhaiten sopivaa keittoaluetta.

Keittoalue	Keittoastian hal-kaisija [mm]
Vasen takana 125	-145
Vasen edessä 125	-210
Oikea takana 150	-180
Oikea edessä 125	-145

Tyhjät tai ohutpohjaiset kattilat/pannut

Keittotasolla ei saa käyttää tyhjiä kattiloita/pannuja tai ohutpohjaisia keittoastioita, muutoin lämpötilan seuranta ei ole mahdollista tai laite sammu automaattisesti lämpötilan noustessa liian korkeaksi. Tämän seurauksena keittoastia tai keittotason pinta voivat vaurioitua. Mikäli näin käy, älä kosketa mihinkään ja odota, että kaikki osat jäähtyvät.

Jos virheviesti tulee näkyviin, katso kohta "Vianmääritys".

Neuvoja ja vinkkejä Äänet käytön aikana

Kun keittoalue on toiminnassa, se voi hymistä hetken aikaa. Tämä on ominaista kaikille induktiokeittoalueille, eikä se vaikuta laitteen toimintaan tai käyttöikään. Äänet vaihtelevat käytetyn keittoastian mukaan. Jos häiriö on huomattava, kokeile vaihtaa keittoastiaa.

Induktiokeittotason normaalit käyttöäänet

Induktiotekniikassa luodaan suoraan kypsennysastian pohjaan sähkömagneettisia kenttiä, jotka tuottavat lämpöä. Kattilat ja paistinpannut voivat aiheuttaa erilaisia ääniä tai värinää sen mukaan, miten ne on valmistettu. Erilaiset äänet on kuvattu seuraavasti:

- Matala hurina (kuin muuntajasta): Tämä ääni kuuluu käytettäessä kuumaa kypsennyslämpötilaa. Se perustuu keittotasolta kypsennysastiaan siirtyvän energian määrään. Ääni hiljenee tai loppuu, kun lämpötilaa lasketaan.

• Vaimea viheltävä ääni: Tämä ääni kuuluu, kun kypsennysastia on tyhjä. Se loppuu, kun astiaan lisätään nestettä tai muita aineksia.
• Rätinä: Tämä ääni kuuluu, jos on pinottu päällekkäin eri materiaaleista valmistettuja kypsennysastioita. Se johtuu eri materiaalien kosketuspinnoilla syntyvistä värähtelyistä. Ääni syntyy kypsennysastioista, ja se voi vaihdella astian täyttömäärän ja kypsennystavan (esim. keittäminen, hauduttaminen tai paistaminen) mukaan.
• Voimakas viheltävä ääni: Tämä ääni kuuluu, jos on pinottu päällekkäin eri materiaaleista valmistettuja kypsennysastioita ja käytetään kuumaa kypsennyslämpötilaa sekä kahta keittoaluetta. Ääni hiljenee tai loppuu, kun lämpötilaa lasketaan.
• Tuulettimen äänet: Keittotason lämpötilan säätely on tarpeen, jotta sähköjärjestelmä toimii kunnolla. Tätä tarkoitusta varten keittotasossa on tuuletin, joka käynnistyy sähköjärjestelmän jäähdyttämistä ja lämpötilan säätelyä varten. Tuuletin voi jäädä käyntiin, vaikka kodinkoneesta katkaistaan virta, jos havaitaan, että keittotaso on edelleen liian kuuma virran katkaisun jälkeen.
• Rytmiset äänet, jotka muistuttavat kellon tikitystä: Tämä ääni kuuluu, kun käytössä on vähintään kolme keittoaluetta. Se vaimenee tai loppuu, kun osa keittoalueista sammutetaan. Kuvatut äänet ovat tavallisia induktiotekniikan yhteydessä. Ne eivät viittaa vikoihin.

Hoito ja puhdistus

Yleistä

VAROITUS! Kytke virta pois laitteesta ja anna sen jäähtyä, ennen kuin aloitat puhdistuksen.

VAROITUS! Turvallisuussyistä laitetta ei saa puhdistaa höyrypesulaitteella tai painepesurilla.

VAROITUS! Terävät esineet ja hankaavat pesuaineet vahingoittavat laitetta. Puhdista keittotaso ja poista roiskeet vedellä ja käsitiskiaineella jokaisen käytön jälkeen. Poista myös puhdistusainejäämät.

Keraamisen pinnan naarmut tai tummat läiskät, jotka eivät lähde pois, eivät vaikuta laitteen toimintaan.

Ruokaroiskeiden ja kiinnipalaneen lian poistaminen

Poista sokeripitoinen ruoka, muovi tai alumiinifolio kaapimen avulla välittömästi.

Kaavin sopii parhaiten lasipinnan puhdistamiseen. Sitä ei toimiteta laitteen mukana. Aseta kaavin viistosti keittotason pintaa vasten ja poista kiinnitarttunut aine työntämällä kaavinta pintaa pitkin. Puhdista laite kostealla liinalla käyttäen vähän käsitiskiainetta. Kuivaa lasipinta lopuksi pyyhkimällä se puhtaalla liinalla.

Kalkkijäljet, vesirenkaat, rasvaroiskeet tai metallimaiset kiiltävät tahrat on poistettava laitteen jäähtymisen jälkeen. Käytä ainoastaan lasikeraamisen pinnan tai ruostumattoman teräksen puhdistukseen tarkoitettua puhdistusainetta.

Vianmääritys

VAROITUS! Lue turvallisuutta koskevat luvut.

Käyttöhäiriöt...

Ongelma Mahdollinen syy Korjaustoimenpide
Laite ei kytkeydy toimintaan tai ei muuten toimi.	Keittotasoa ei ole kytketty verkkovirtaan tai se on kyt-ketty väärin.	Tarkista, onko keittotaso kyt-ketty oikein verkkovirtaan.Ks. kytkentäkaavio.
Sulake on palanut. Varmista,	että vian syy on su-	lakkeessa. Jos sulake palaa aina uudelleen, ota yhteyttä valtuutettuun asentajaan.
Tehotasoa ei asetettu 10 se-	kunnin kuluessa.	Kytke keittotaso uudelleen toimintaan ja aseta tehotaso 10 sekunnin kuluessa.
Olet koskettanut useampaa	symbolia samanaikaisesti.	Kosketa ainoastaan yhtä symbolia kerrallaan.
Käyttöpaneelissa on vettä tai	rasvatahroja.	Puhdista käyttöpaneeli ja odota muutaman sekunnin ajan ennen laitteen kytkemis-tä uudelleen päälle.
Keittotasosta kuuluu ääni-merkki ja se kytkeytyy pois toiminnasta.Äänimerkki kuuluu, kun keit-totaso on kytketty pois toi-minnasta.	Yksi tai useampi käyttöpa-neelin symboli on peitetty.	Poista esineet symbolien päältä.
Laite kytkeytyy pois toimin-nasta.	Symbolin päälle on asetet-tu jokin esine.	Poista esineet symbolien päältä.
Jälkilämmön merkkivalo ei syty.	Alue ei ole kuuma, koska se toimi vain vähän aikaa.	Jos alue on toiminut riittävän kauan ollakseen kuuma, ota yhteys valtuutettuun huolto-liikkeeseen.
Tehotaso muuttuu kahden asetuksen välillä.	Tehonvaihtotoiminto on toi-minnassa.	Katso kohta "Päivittäinen käyttö".
Symbolit kuumenevat. Keittoastia on liian suuri tai se on asetettu liian lähelle säätimiä.		Laita isokokoiset keittoastiat taka-alueille, jos mahdollista.
Äänimerkkiä ei kuulu käyttöpaneelin symbolia kosket-taessa.	Äänimerkit on asetettu pois käytöstä.	Aseta äänimerkit käyttöön.Katso kohta "Päivittäinen käyttö" > "OffSound Control".
- menee päälle.	Automaattinen virrankatkai-su on kytketty päälle.	Kytke keittotaso pois päältä ja sen jälkeen uudelleen pääl-le.
L menee päälle.	Lapsilukko tai Lukko on toi-minnassa.	Katso kohta "Päivittäinen käyttö".
E ja jokin numero menevät päälle.	Keittotason toiminnassa on virhe.	Kytke keittotaso irti sähkö-verkosta joksikin aikaa. Irrota sulake talon sähköjärjestel-mästä. Kytke se uudelleen.Jos Syttyy uudelleen, ota yhteyttä valtuutettuun asen-tajaan.
4 menee päälle.	Keittotasossa on virhe, koska keittoastia on keitetty kuivaksi.Automaattinen virrankatkaisu ja alueiden ylikuumene-missuoja ovat toiminnassa.	Katkaise virta keittotasosta. Poista kuuma keittoastia. Kyt-ke keittoalue uudelleen toi-mintaan noin 30 sekunnin kuluttua. Jos ongelma oli keittoastiassa, virheilmoitus sammuu. Jälkilämmön merkkivalo voi palaa. Anna keitto-astian viilentyä riittävästi. Tarkista, että keittoastia on yhteensopiva keittotason kanssa.Katso kohta "Keittoastioiden ohjeet".

Jos laitteessa ilmenee jokin häiriö, pyri ratkaisemaan se vianmääritysohjeiden mukaan. Jos ongelmaa ei voida ratkaista, ota yhteyttä paikalliseen IKEA-liikkeeseen tai valtuutettuun huoltoliikkeeseen. Kaikki IKEA-asiakaspalvelun yhteystiedot löytyvät tämän käyttöohjeen lopusta.

i Valtuutetun asentajan käynnistä aiheutuvat kulut voidaan veloittaa myös takuuaikana, mikäli toimintahäiriö on aiheutunut virheellisen käytön tai valtuuttamattoman henkilön suorittaman asennuksen vuoksi.

Tekniset tiedot

Arvokilpi

MODEL

000.000.00

21552

Made in ...

PI-000000-0

Laitteen arvokilpi on esitetty yllä olevassa kuvassa. Arvokilpi sijaitsee rungon pohjassa. Sarjanumero on tuotekohtainen.

Hyvä asiakas, ylimääräinen arvokilpi tulee säilyttää ohjekirjan yhteydessä. Se on avuksi

keittotason tunnistamisessa, jos tarvitset apuamme vastaisuudessa. Kiitos avustasi!

Energiatehokkuus

Tuotetiedot EU:n ja Yhdistyneen kuningaskunnan ekologista suunnittelua koskevien asetusten mukaisesti

Mallin tunniste VILSTA		905.577.25
Keittotason tyyppi Kalusteeseen		asennettava keittotaso
Keittovyöhykkeiden lukumäärä 4
Kuumennusteknologia Induktio
Ympyränmuotoisten keittovyöhykkeiden halkaisija (∅)	Vasemmalla edessä Vasemmalla takana Oikealla edessä Oikealla takana	21.0 cm 14.5 cm 14.5 cm 18.0 cm
Keittovyöhykekohtainen energiankulutus (EC electric cooking)	Vasemmalla edessä Vasemmalla takana Oikealla edessä Oikealla takana	174.2 Wh/kg 183.9 Wh/kg 177.2 Wh/kg 176.3 Wh/kg
Keittotason energiankulutus (EC electric hob) 177.9 Wh/kg
IEC / EN 60350-2, BS EN 60350-2 – Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet – Osa 2: Keittotasot - Suorituskyvyn mittaustavat.

Energiaa säästävä

Voit säästää energiaa päivittäisessä ruoanlaitossa noudattamalla alla olevia ohjeita.

• Kun kuumennat vettä, käytä vain tarvitsemasi määrä.

• Mikäli mahdollista, peitä keittoastia aina kannella.

• Aseta keittoastia suoraan keittoalueen keskelle.

• Käytä jälkilämpöä ruoan pitämiseksi lämpimänä tai pakastetun ruoan sulattamiseksi.

Tehonkulutuksen tuotetiedot ja enimmäisaika soveltuvan alhaisen virrankulutuksen saavuttamiseen

Virrankulutus sammutettuna 0.3 W
Laitteen vaatima enimmäisaika, jotta se voi saavuttaa automaatti- sesti sopivan pienen virrankulutuksen	2 min

Ympäristönsuojelu

Kierrätä materiaalit, jotka on merkitty merkillä Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut. Älä hävitä merkillä merkittyjä

kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

IKEA-TAKUU

Kuinka kauan IKEA-takuu on voimassa?

Tämä takuu on voimassa 5 vuotta IKEA-myymälästä hankitun laitteen alkuperäisestä ostopäivämäärästä lähtien. Alkuperäinen ostokuitti vaaditaan ostotodistukseksi. Jos takuuaikana tehdään huoltotöitä, laitteen takuuaika ei pitene sen vuoksi.

Huoltotöiden suorittaja

IKEA:n palveluntarjoaja tarjoaa huollon omien huoltoliikkeidensä tai valtuutettujen huoltoliikkeiden verkoston kautta.

Takuun kattavuus

Takuu kattaa laitteessa esiintyvät viat, jotka ovat aiheutuneet valmistus- tai materiaalivirheistä IKEA:sta ostopäivän jälkeen. Tämä takuu koskee vain kotitalouskäyttöä. Poikkeukset on määritetty kohdassa Takuun piiriin kuulumattomat asiat. Takuuaikana vian korjaamisesta aiheutuvat kustannukset, esim. korjaukset, varaosat, työ ja matkakulut, kuuluvat takuun piiriin sillä ehdolla, että laite on korjattavissa ilman erityiskuluja ja että vika liittyy takuunalaiseen valmistus- tai materiaalivirheeseen. Euroopan yhteisön direktiivi (nro 99/44/EY) ja vastaavat maakohtaiset määräykset ovat voimassa näiden ehtojen mukaisesti. Vaihdetut osat siirtyvät IKEA:n omistukseen.

Ongelman korjaaminen IKEA:n taholta

IKEA:n nimeämä palveluntarjoaja tarkastaa tuotteen ja määrittää omaan harkintaansa perustuen, onko tuote tämän takuun

alainen. Jos se katsotaan takuun alaiseksi, IKEA:n palveluntarjoaja tai valtuutettu huoltoliike oman harkintaansa perustuen joko korjaa viallisen tuotteen tai vaihtaa sen samanlaiseen tai vastaavaan tuotteeseen.

Takuun piiriin kuulumattomat asiat

• Normaali kuluminen.
- Tahalliset tai laiminlyönnin aiheuttamat vahingot, käyttöohjeiden noudattamisen laiminlyönnin aiheuttamat vahingot, virheellinen asennus tai kytkentä väärään jännitteeseen, kemiallisen tai sähkökemiallisen reaktion aiheuttamat vahingot, ruostuminen, syöpyminen tai vesivahingot mukaan lukien näihin rajoittumatta vesijohtoverkon liian suuri kalkkipitoisuus, epätavallisten ympäristöolosuhteiden aiheuttamat vahingot.
- Kulutusosat mukaan lukien paristot ja lamput.
- Ei toiminnalliset ja koristeosat, jotka eivät vaikuta laitteen normaaliin käyttöön, mukaan lukien naarmut ja mahdolliset värimuutokset.
- Vierasesineiden tai aineiden aiheuttamat vahingossa syntyneet vauriot ja sihtien, vedenpoistojärjestelmien tai pesuainelokeroiden puhdistuksen yhteydessä syntyneet vahingot.
- Seuraavien osien vaurioituminen: keraaminen lasipinta, lisävarusteet, astia- ja ruokailuvälinekorit, syöttö- ja poistoputket, tiivisteet, lamput ja lampun suojukset, näytöt, kytkimet, kotelot ja koteloiden osat, ellei näitä vahinkoja

voida osoittaa valmistusvirheiden aiheuttamiksi.

• Tapaukset, joissa vikaa ei löydy huoltohenkilön käynnin aikana.
• Korjaukset, joita eivät ole suorittaneet nimeämämme palvelutarjoajat ja/tai valtuutettu huoltoliike, tai jos on käytetty muita kuin alkuperäisiä varaosia.

- Virheellisen tai määräysten vastaisen asennuksen aiheuttamat korjaukset.

- Laitteen käyttö muussa kuin kotitalousympäristössä, ts. ammattikäytössä.

- Kuljetusvahingot. Jos asiakas kuljettaa tuotteen kotiinsa tai muuhun osoitteeseen, IKEA ei ole vastuussa mahdollisista kuljetuksen aikana syntyneistä vahingoista. Jos taas IKEA toimittaa tuotteen asiakkaan toimitusosoitteeseen, toimituksen aikana syntyneet vahingot sisältyvät takuuseen.

- IKEA-kodinkoneen ensiasennuksen kustannukset. Jos IKEA:n palveluntarjoaja tai valtuutettu huoltoliike korjaa tai korvaa kodinkoneen tämän takuun ehtojen alaisuudessa, palveluntarjoaja tai valtuutettu huoltoliike asentaa tarvittaessa korjatun kodinkoneen uudelleen tai asentaa korvaavan laitteen.

Tämä rajoitus ei koske ammattitaitoisen asiantuntijan suorittamaa virheetöntä työtä, jossa on käytetty alkuperäisiä varaosia, laitteen sopeuttamiseksi toisen EU-maan teknisten turvallisuusmääräysten mukaiseksi.

Maakohtaisen lainsäädännön soveltaminen

IKEA:n takuu antaa Sinulle tiettyjä laillisia oikeuksia, jotka kattavat tai ylittävät kaikki maakohtaisesti vaihtelevan paikallisen lainsäädännön vaatimukset. Se ei rajoita mitenkään Kuluttajasuojalaissa määritettyjä oikeuksia.

Kelpoisuusalue

Palvelut laitteille, jotka on hankittu EU-maassa ja siirretty toiseen EU-maahan, tuotetaan uuden maan normaalien takuuhtojen mukaisesti. Palvelun

suoritusvelvollisuus takuun rajoissa on olemassa vain, jos:

• laite vastaa sen maan teknisiä vaatimuksia, jossa takuuvaatimus tehdään, ja on asennettu näiden vaatimusten mukaisesti.
• laite vastaa asennusohjeita ja käyttöohjeen turvallisuusohjeita ja on asennettu niiden mukaisesti.

IKEA-laitteiden myynninjälkeinen palvelu:

Pyydämme ottamaan yhteyttä IKEA:n myynninjälkeiseen palveluun osoitteeseen:

1. tämän takuun alaisen korvausvaatimuksen tekeminen,
2. IKEA-keittiökalusteisiin tarkoitetun IKEA-laitteen asennukseen liittyvien selventävien tietojen pyytäminen. Huolto ei anna seuraaviin liittyviä selventäviä tietoja:
3. IKEA-keittiön yleinen asennus,

4. sähköliitäntä (mikäli laitteen mukana toimitetaan pistoke ja virtajohto), vesi- ja kaasuliitännät, sillä nämä on annettava valtuutetun huoltoteknikon tehtäväksi.

5. IKEA-laitteen käyttöohjeiden sisältöön ja teknisiin tietoihin liittyvien selvennysten pyytäminen.

Varmistaaksesi, että voimme palvella Sinua parhaalla mahdollisella tavalla, lue huolellisesti tämän oppaan sisältämät asennusohjeet ja/tai käyttöohjeet, ennen kuin otat yhteyttä meihin.

Yhteydenotot palvelua tarvittaessa

Tämän oppaan viimeisellä sivulla on täydellinen luettelo IKEA:n nimeämistä yhteyshenkilöistä sekä heidän puhelinnumeronsa.

i Jotta voimme palvella Sinua mahdollisimman nopeasti, pyydämme soittamaan tämän oppaan lopussa mainittuun puhelinnumeroon. Ilmoita aina tässä oppaassa mainittu asiaasi koskevan laitteen numero. Varmista ennen kuin soitat meille, että sinulla on laitteen, jota varten tarvitset apuamme, IKEA-tuotenumero (8-numeroinen koodi) ja sarjanumero (arvokilvessä oleva 8-numeroinen koodi).

i SÄILYTÄ OSTOKUITTI! Ostokuitti on ostotodistus, ja se vaaditaan takuuta varten. Huomaa, että kuitissa on mainittu myös IKEA-tuotteen nimi ja numero (8-numeroinen koodi) jokaisesta ostamastasi laitteesta.

Lisäavun tarve

Jos sinulla on muita kuin kodinkoneiden myynninjälkeiseen palveluun liittyviä kysymyksiä, ota yhteys lähimmän IKEA-myymälän puhelintukipalveluun. Suosittelemme, että luet kodinkoneen käyttöohjeen huolellisesti, ennen kuin otat meihin yhteyttä.

Innehåll

Säkerhetsinformation 180

Säkerhetsinstruktioner 182

Installation 184

Elektrisk anslutning 185
