Tipo di prodotto	Sega a nastro
Marca	Herkules
Modello	BS 200
Tensione di rete	230 V, 50 Hz
Potenza (S1 / S2 15 min)	180 W / 250 W
Velocità di rotazione a vuoto	1400 giri/min
Lunghezza del nastro della sega	1400 mm
Larghezza max. del nastro	8 mm
Velocità del nastro	900 m/min
Altezza di taglio (90° / 45°)	80 mm / 45 mm
Portata	200 mm
Dimensioni del piano	300 × 300 mm
Piano inclinabile	da 0° a 45°
Dimensioni max. del pezzo	400 × 400 mm
Peso	18,5 kg
Livello di pressione acustica LpA	82,3 dB(A)
Livello di potenza acustica LWA	92,8 dB(A)
Utilizzo previsto	Taglio di legno e materiali simili
Sicurezza	Interruttore di sicurezza anti-riavvio, coperture di protezione
Manutenzione	Pulizia regolare, sostituzione del nastro e delle superfici in gomma
Accessori inclusi	Piano per falegname, spingitore, guida parallela
Funzioni di taglio	Longitudinale, inclinato, a mano libera
Attacco per aspirazione	Sì, per trucioli

Domande frequenti - BS 200 Herkules

Come tendere correttamente il nastro della sega?

Ruotare la vite di serraggio (9) in senso orario finché il nastro non può essere premuto lateralmente di 1-2 mm al centro tra i due rulli. Non tendere eccessivamente per evitare la rottura.

Come sostituire il nastro della sega?

Svitare la vite di serraggio (9) per allentare il nastro, rimuovere il vecchio nastro attraverso la fessura del piano, posizionare il nuovo con i denti verso il basso, quindi tenderlo e regolare la guida.

Come regolare la guida del nastro superiore?

Allentare la maniglia di bloccaggio (20), ruotare la maniglia di regolazione (19) per abbassare la guida a 2-3 mm sopra il pezzo, quindi ribloccarla.

Quali sono le precauzioni di sicurezza essenziali?

Indossare occhiali, mascherina antipolvere e protezioni acustiche. Scollegare la spina prima di qualsiasi manutenzione. Non utilizzare nastri danneggiati.

Come eseguire un taglio inclinato?

Allentare le maniglie di bloccaggio (18), inclinare il piano per falegname da 0° a 45° utilizzando la scala, quindi ribloccarle. Posizionare la guida parallela sul lato basso per evitare lo scivolamento.

Quale nastro della sega scegliere per un taglio diritto?

Utilizzare un nastro largo per tagli diritti, un nastro stretto per curve. I denti fini danno un taglio più liscio ma più lento.

Come pulire e mantenere la sega?

Scollegare la sega, rimuovere la polvere con una spazzola o un panno. Non utilizzare detergenti corrosivi. Sostituire le superfici in gomma usurate (punto 7.9).

Cosa fare in caso di blocco del nastro durante il taglio?

Rilasciare l'interruttore, attendere l'arresto completo del nastro, quindi rimuovere con cautela il pezzo bloccato. Non rimuovere mai trucioli mentre il nastro gira.

Come utilizzare la guida parallela?

Premere la staffa di serraggio (21) verso l'alto, far scorrere la guida alla misura desiderata, quindi abbassare la staffa per fissarla. Verificare il parallelismo con il nastro.

Qual è la durata della garanzia e come usufruirne?

Garanzia di 5 anni dalla data di acquisto. Per usufruirne, inviare l'apparecchio con la prova d'acquisto e una descrizione del difetto all'indirizzo indicato nel manuale.

MANUALE UTENTE BS 200 Herkules

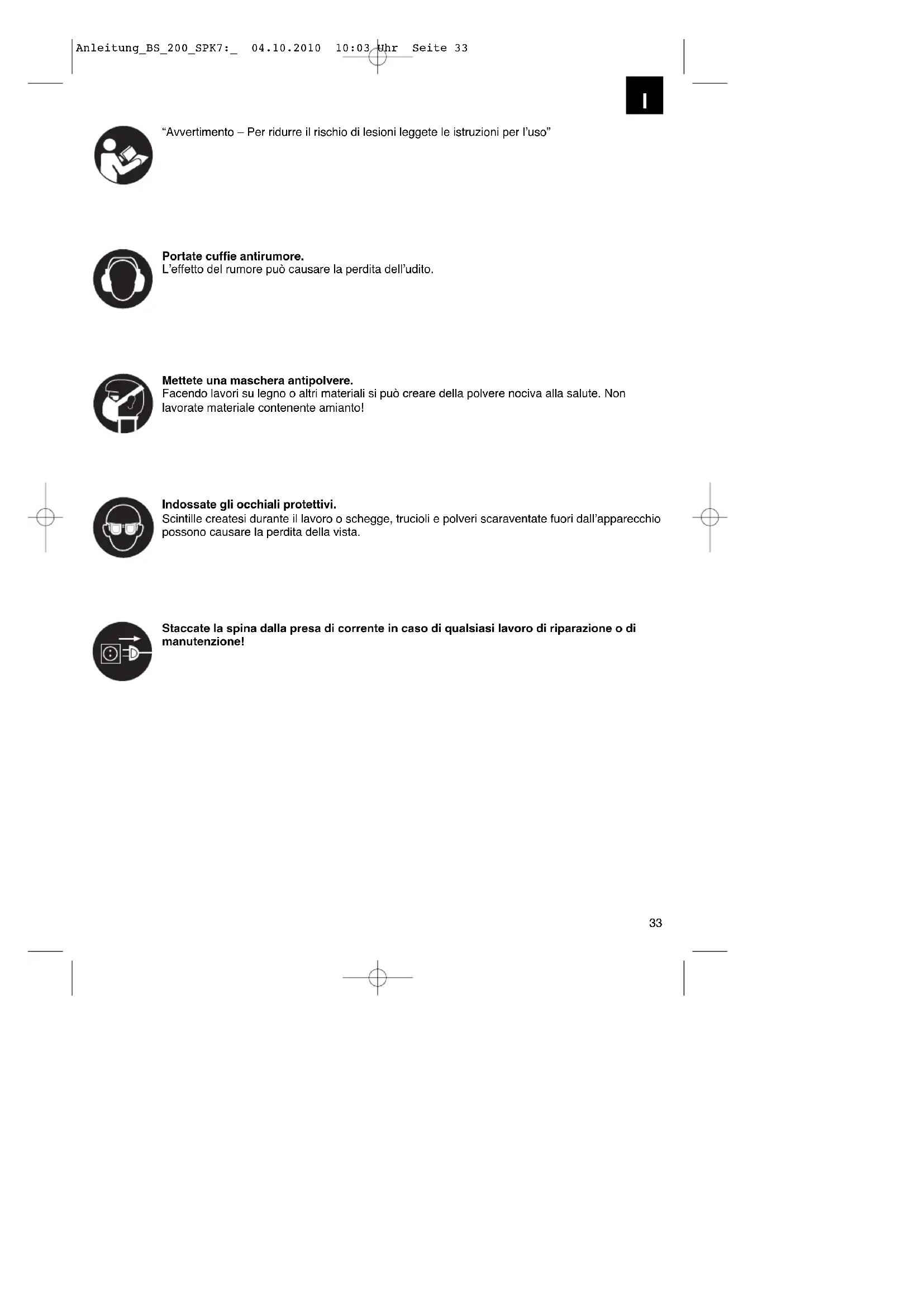

"Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso"

Portate cuffie antirumore.

L'effetto del rumore cui causare la perdita dell'udito.

Mettete una maschera antipolverre.

Facendo lavori su legno o altri materiali si può create della polvere nociva alla salute. Non

lavorate materiale contente amiento!

Indossate gli occhiali protettivi.

Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall'apparecchio possono causare la perdita della vista.

Staccate la spina dalla presa di corrente in caso di qualsiasi lavoro di riparazione o di manutenzione!

Attenzione!

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiast momento. Se date I'apparecchio ad altre persone, consegnate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Descrizione dell'apparecchio (Fig. 1 / 2)

1. Interruftore ON/OFF
2. Cavo di alimentazione
3. Superficie di scorrimento in gomma
4. Lamierino
5. Gamba
6. Attacco di aspirazione
7. Rullo superiore del nastro
8. Rullo inferiore del nastro
9. Vite di serraggio
10. Protezione del nastro della sega
11. Guida superiore del nastro della sega
12. Copertura laterale
13. Chiusura del coperchio
14. Vite di sicurezza per il rullo superiore del nastro
15. Tavolo
16. Scala graduata per il range di inclinazione
17. Insert in plastica
18. Manopole di arresto per il ravolo
19. Manopola di regolazione per la guida del nastro
20. Manopola di arresto per la guida del nastro
21. Staffa di fissaggio per la guida parallela
22. Vite di regolazione per il rullo superiore del nastro
    23.Motore
23. Guida parallela
24. Telao della macchina
25. Nastro della sega

2. Elementi forniti

-Sega a nastro
Tavalo
- Spinatore
Guida parallela

La sega a nastro è stata concepita per tagliare legno o materiali simili in senso longitudinale o trasversale. Il pezzi di forma cilindrica devono venire tagliati solo con i fermi adeguati.

La macchina deve venire usata solo per lo scopo per il quale è stata realizzata.

Ogni altri uso viene considerato scorretto. La responsabilità per eventuali danni o lesioni di agli tipo che ne derivino è quindi

dell'utilizzatore/operatore e non del produttore.
Devono venire usati solo nastri adatti alla macchina.

Parte integrante dell'uso corretto èanche il rispetto delle avventenze di sicurezza nonché delle istruzioni per il montaggio e per la messa in esercizio contenate nelle istruzioni per l'uso.

Le personne che usano la macchina e che ne eseguono la manutenzione devono conoscerla ed essere informati sui possibili pericoli.

Inoltre devono essere osservate con la massima esattezza le norme antiinfortunistiche vigenti.

Ulteriori regole generali nel campi della medicina del lavoro e delle tecniche di sicurezza devono essere osservate.

Le modifiche apportate alla macchina e i danni che ne derivano escludono del tutto qualsiasi responsabilità da parte del produttore.

Nonostante l'uso corretto, non possono venire eliminati completamente determinati fattori di rischio rimenti In base alla realizzazione e alla struttura della macchina ne possono derivare:

danni all'udito per non aver usato le cuffie protettive necessarie.
- Emissioni di polveri di legno dannose alla salute derivanti dall'uso in ambienti chiusi.
Pericolo di infortuni dovuti al contatto nella zona di taglio non coperta dell'utensile.
Pericolo di lesions durante la sostituzione dell'utensile (pericolo di tagliarsi).
- Pericolo che pezioni o parti di pezzi vengano scagliati.
- Schiacciamento delle dita.
Rischio dovuto al contraccolpo.
- Ribaltamento del pezzo a causa di una superficie di appoggio del pezzo insufficiente.
- Contatto dell'utensile da taglio.
- Parti di rami e di pezioni scagliati all'intorno.

Tenete presente che i nostri apparecchi non sono stati costrui per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Avvertenze importanti

Avvertenze di sicurezza

ATTENZIONE! Usando gli elettroutensili si devono osservare le regole basilari di sicurezza per evitare rischi di incendio, di scosse elettriche e di lesioni alle persone, e le regole seguenti

1. Tenete ordine nella vostra zona di lavoro!
   Il disordine nella zona di lavoro pu rappresentare un fattore di rischio.
2. Tenete conto degli influssi ambientali!
   Non esponete gli elettROUTensili alla pioggia.
   Non usate gli utensili in un ambiente umido o bagnato.
3. Assicuratevi che l'illuminazione sia sufficiente.
   Non usate gli utensili nelle vicinananze di liquidi o di gas infiammabili.
4. Proteggetevi dalle scosse elettriche!
   Evitate il contatto con parti collegate a massa.
5. Tenete lontano le autres personnes!
   Non lasciate toccare l'utensile ad autres personnes, in particolare ai bambini. Tenetele lontane alla vostra zona di lavoro.
6. Riponete l'utensile con cura!
   Gli utensili non usati si devono conservare in un luogo pulito, asciutto e chiuso fuori alla portata dei bambini.
7. Non sottoponete I'utensile ad un carico excessivo!
8. Si lavora meglio ed in modo più sicuro nel range di prestazioni significato.
9. Usate gli utensils adatti!
   Non usate apparecchi troppo deboli per lavori difficili.
   Non usate utensili per scopi per i quali non sono stati concepiti. Non usate per es. una sega circolare a mano per tagliare rami o ciocchi di legno.
10. Portate indumenti di lavoro adatti!
    Non portate indumenti ampi o gioielli perché si possono impigliare nelle parti mobili.
11. In caso di lavori all'aperto si consiglia l'uso di scarpe antisdrucciolevoli.
12. Se avete i capelli lunghi teneteli raccolti in una retina.
13. Usate indumenti protettivi!
14. Indossate gli occhiali protettivi.
15. In caso di lavori con produzione di polvere usate una maschera protettiva.
16. Collegate i dispositivi di aspirazione della polvere!

17. Nel caso in cui ci siano collegamenti al sistema di aspirazione e di raccolta della polvere, accertatevi che questi vengano collegati ed usati.

18. Non usate il cavo per scopi per i quali non è stato concepito!

19. Non usate il cavo per staccare la spina alla presa di corrente. Proteggete il cavo dal calorie, dall'olio e dagli spigoli vivi.
20. Fissate bene il pezzo da lavorare!
21. Usate i dispositivi di fissaggio oppure una morsa a vite per tenere fermo il pezzo. Certamente è bloccato meglio che tenendolo con le mani.
22. Evitate di assumere posizioni del corpo insolite!
23. Assicuratevi di essere in posizione sicura e sempre in equilibrio.
24. Tenere l'apparecchio con cura!
25. Tenere l'apparecchio pulito e affiliato per poter lavorare bene ed in modo sicuro.
26. Seguite le(norme per la manutenzione e le avventenze per la sostituzione degli utensili.
27. Controllate regolamente il cavo dell'apparecchio e, se danneggiato, fatalo sostuire da un technician autorizzato.
28. Controllate regolaremente il cavo di prolunga e sostituito se è danneggiato.
29. Tenete le impugnature asciutte e libere da olio e grasso.
30. Staccate la spina alla presa di corrente:
31. quando non usate l'apparecchio, prima della manutenzione o quando viene sostituito l'utensile, come ad es. la lama della sega, il trapano, la fresa.
32. Non lasciate inserte le chiavi di regolazione!
33. Prima di accendere l'apparecchio controllate di essere molto le chiavi e gli utensili di regolazione.
34. Evitate la messa in moto involontaria!
35. Accertatevi che l'interruttore sua spento prima di inseire la spina nella presa di corrente.
36. Cavo di prolunga all'aperto
37. All'aperto usate solamente cavi di prolunga omologati per quello e contrassegnati in modo corrispondente.
38. Siate attent!
39. Fate attenzione a quello che fate. Eseguite il lavoro in modo consapevole. Non usate l'utensile se siete stanchi.
40. Controllate che l'apparecchio non presenti eventuali danni!
41. Prima di usare di nuovo l'utensile controllate con cura che i dispositivi di protezione oppure le parti leggeremnte danneggiate siano in ordine ed in grado di funzionare correttamente.
    Controllate che le parti mobili possano funzionare perfettamente, che non siano bloccate o che non siano danneggiate. Tutte le parti devono essere montate correttamente e rispondere a tutti i requisiti per garantire un corretto funzionamento dell'apparechio.

1

• Fate riparare o sostituire subito a regola d'arte da un'officina specializzata le parti ed i dispositiivi di protezione danneggiati, salvo sia indicato diversamente nelle istruzioni per l'uso.
• Fate sostituire l'interruttore danneggiato da un'officina del servizio assistenza.
• Non usate l'apparecchio se non è possibile accendere e spegnere l'interruttore.

21. ATTENZIONE!

L'uso di altri utensili e accessori cui rappresentare un fattore di rischio per l'utilizzatore.
22. Fate riparare l'utensile da un tecnico elettricista!

• Questo utensile corrisponde alle relative norme di sicurezza. Le riparazioni devonovenir eseguite solamente da un technician elettricista using ricambi originali, altrimenti ne possocono derivare incidenti per l'utilizzatore.
• Per tutte le operazioni di manutenzione al nastro della sega portate quanti protettivi!
• In caso di tagli obliqui con piano di lavoro inclinato la guida deve venire posizionata sulla parte inferiore del ravolo.
• Tagliando i pezioni di legno cilindrici delve venire usato un dispositivo che impedisce al pezzo di ruotare.
• Tagliando le tavole a coltello delve venire usato un dispositivo che impedisce il contraccolpo del pezzo.
• Per non superare i valore di emissione di polveri durante la lavorazione del legno e per garantire un funzionamento sicuro, delve venire collegato un impianto di aspirazione con una potenza di almeno 20m / s .
• Consegnate le avventenze di sicurezza a tutte le persone che lavorano alla macchina.
• Non usate la sega per tagliare legna da ardere.
• La macchina è dotata di un interrottore di sicurezza per evitare un riavviamento dopo un calo di tensione.
• Prima della messa in esercizio controllate che la tensione sulla targhetta dell'apparecchio corrisponda alla tensione di rete.
• Usate la bobina per cavi solo quand'e srotolata.
• Le personne che stanno lavorando alla macchina non devono venire distratte.
• Osservate il senso di rotazione del nastro della sega e del motore.
• I dispositivi di sicurezza della macchina non devono venire smontati o messi fuori uso.
• Non tagliate peszhi che siano troppo piccoli per essere tenuti in mano in modo sicuro.

• Non togliete mai schegge, trucioli o parti di legno rimaste incastrate con il nastro in moto.

• Devono venire osservate le relative norme antiinfortunistiche e le ulteriori regole generali in merito alle tecniche di sicurezza.

• Tenete presenti gli opuscoli di avventenze dell'associazione di categoria
• Applicate la protezione del nastro della sega ad un'altezza di ca. 3 mm dal materiale da tagliare.
• Attenzione! Fissate i peszi lunghi in modo che alla fine dell'operazione di taglio non si ribaltino. (per es. cavalletti su ruote ecc.)
• Durante il trasporto della sega la protezione del nastro (10) deve trovarsi nella posizione inferiore.
• Non devono venire usate le copertura di protezione per il trasporto o l'esercizio non corretto della macchina.
• Non devono venire usati nastri della sega deformati o danneggiati.
• Sostituie l'insert del piano di lavoro consumato.
• Non mettete mai in esercizio la macchina se la porta oppure il dispositivo di divisione che proteggono il nastro della sega sono aperti.
• Fate attenzione che la selezione del nastro della sega e la velocità siano idonei al pezzo da tagliare.
• Non iniziare la pulizia del nastro della sega prima cheesso si sia fermato completamente.
• In caso di segature diritte contro la guida parallela si deve utilizzato uno spintore.
• Durante il trasporto il dispositorio di protezione della sega a nastro deve trovarsi nella posizione più bassa e vicino al ravolo.
• In caso di tagli obliqui con piano di lavoro inclinato la guida parallela deve venire posizionata sulla parte inferiore del ravolo
• Per tagliare legno di forma cilindrica si deve usare un dispositivo di supporto adatto per evitare che il pezzo da lavorare possa ruotare.
• Non usate mai il dispositiivo di divisione per il sollevamento o per il trasporto.
• Fate attenzione nell'usare il dispositorio di protezione della sega a nastro e controllate che sua impostato correttamente.
• Tenete sempre le mani a una distanza di sicurezza alla sega a nastro. Per i tagli sottili utilizzate uno spintore.

5. Caratteristiche tecniche

Tensione di rete: 230V 50Hz

Potenza: S1 180 W S2 15 min. 250 W

Numero di giri a vuoto no: 1400 min

Lunghezza del nastro della sega: 1400 mm

Larghezza max. del nastro della sega: 8 mm

Velocità del nastro della sega: 900 m/min

Altezza di taglio: 80mm / 90^

45mm / 45^

Sbalzo: 200mm

Dimensioni del piano di lavoro:3 300 x 300 mm

Piano di lavoro inclinabile: da 0^ a 45^

Dimensioni del pezzo da lavorare: 400 × 400 ~mm

Peso: 18,5 kg

Valori delle emissioni di rumori

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 61029.

Esercizio

Livello di pressione acustica _pA 82,3 dB (A)

3 dB

Livello di potenza acustica L_WA 92,8 dB (A)

Incertezza K_WA 3 dB

Durata di inscriptiono

La durata di inserimento S2 di 15 min (esercizio breve) indica che il motore deve essere sollecitato con la potenza nominale 250 Watt in modo continuo solo per il periodo (15 min) riportato sulla targhetta delle caratteristiche tecniche. Altrimenti si riscalderebbe eccessivamente. Durante la pausa il motore si raffredda ritornando alla temperatura iniziale.

Portate cuffie antirumore.

L'effetto del rumore più causare la perdita dell'udito.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto stato.
Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
Adattate il vosto modo di lavorare all'apparecchio.
Non sovraccaricate l'apparecchio.
Fate eventually controllare l'apparecchio.

Spegnete I'apparecchio se non lo utilizzate.

Rischi residui

Anche se quello eletttroutensileieneutilizzato secondo lenorme,continuano a sussistere rischi residui.In relazione alla struttura e al funzionamento di甚么eletttroutensile

potrebbero presentarsi i seguenti pericoli:

1. Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adequata.
2. Danni all'udito nel caso in cui non vengano indossate cuffie antirumore adequate.

6. Prima della messa in esercizio

L'apparecchio deve venire installato in modo stabilie,cisiondeve venire avvitato su un banco di lavoro o su basinamento solido.A quello scopo ci sono dei fori nella base dell'apparecchio.
Il tavolo delve essere montato correttamente
- Prima della messa in esercizio tutte le copertura ed i dispositivi di sicurezza devono essere montati regolarmente.
Il nastro della sega deve poter scorrere liberamente.
Se si tratta di pezioni di legno più lavorati fate attenzione ai corpi estranei come ad es. chiodi o viti ecc.
- Prima di azionare l'interruttore di ON/OFF accertatevi che la sega sia montata correttamente e che le parti mobili siano facili da azionare.
- Prima di inseire la spina nella presa di corrente assicuratevi che i dati sulla targhetta corrispondano a quelli della fonte di alimentazione.

7. Montaggio

ATTENZIONE!

Staccare la spina dalla presa di alimentazione prima di eseguire tutti i lavori di manutenzione, di allestamento e di montaggio alla sega a nastro.

7.1. Montaggio del ravolo (Fig. 3-5)

• Togliete il lamierino (4)
• Posizionate il ravolo (15) da destra sul telaio della macchina (25) e fissatelo con 3 viti di fissaggio (27). Fate attenzione che il nastro della sega (26) si trovi esattamente al centro del ravolo!

Reinserite il lamierino (4).
- Inserite da sopra l'insert in plastica (17) in modulo che si ottenga una fessura continua.
Lo smontaggio aviene nell'ordine inverso.

7.2. Tensione del nastro della sega (Fig. 1/6)

ATTENZIONE! In caso di messa fuori servizio prolongata della sega, il nastro deve venire allentato, cui significava che prima di accenderare la sega si deve controllare la tensione della lama.
Girate la vite di serraggio (9) in senso orario per tendere il nastro della sega (26)
La tensione esatta del nastro cui venire accerata premendo con un dito il lato del nastro circa al centro tra i due rulli della lama della sega (7 + 8) .Deve essere possibile premere il nastro della sega (26) solo in misura minima (ca.1-2 mm).
ATTENZIONE! Se la tensione è troppo alla il nastro più rompersi PERICOLO DI LESIONI! Se la tensione è troppo Bassa il rullo azionato (7) più girare a vuoto, per cui il nastro si arresta.

7.3. Regolazione del nastro della sega

ATTENZIONE! Il nastro delve venire teso correttamente prima di eseguirne la regolazione.
- Aprite la copertura laterale (12) allentando le chiusure (13).
- Ruotate lentamente il rullo superiore della sega (8) in senso orario. Il nastro (26) deve scorrere al centro del rullo della sega (8) Se ciò non avviene bisogna correggere l'angolo di inclinazione del rullo superiore (8).
Se il nastro (26) scorre più verso il retro del rullo della sega (8), perché verso l'involucro esterno della macchina (25), girate la vite di regolazione (22) in senso antiorario e nelfare quello girate lentamente il rullo della sega (8) con l'altra mano per controllare la posizione del nastro (26).
Se il nastro (26) scorre verso il bordo anteriore del rullo della sega (8), la vite di regolazione (22) delve essere girata in senso orario.
- Dopo aver regolato il rullo superiore della sega (8) si delve controllare la posizione del nastro (26) sul rullo inferiore (7). Anche il nastro (26) delve trovarsi al centro del rullo della sega (7). Se ciò non avviene bisogna regolare di nuovo l'inclinazione del rullo superiore (8).
- Ruotare più volte il rullo della sega finché la regolazione del rullo superiore (8) influisca sulla posizione del nastro sul rullo inferiore della sega (7).
- Dopo l'avvenuta impostazione richiudete le copertura laterali (12) e fissatele con le chiusure (13).

7.4. Regolazione della guida del nastro della sega (Fig. 7 - 10)

Dopo agli sostituzione del nastro della sega si devono regolare nuovamente sua i cuscinetti di sostegno (30 + 31) che le spine di guida (28 + 29) .

• Aprite la copertura laterale (12) allentando le chiusure (13).

7.4.1. Cuscinetto di sostegno superiore (30)

• Allentate la vite (33)
• Spostate il cuscinetto di sostegnlo (30) finché sua appena scostato dal nastro della sega (26) (distanza max. 0,5 mm)
  Serrate di nuovo la vite (33).

7.4.2. Regolazione del cuscinetto di sostegno inferiore (31)

Smontate il tavolo (15)
- Ribaltate la protezione del nastro della sega (34).
La regolazione avviene in modo analogo al cuscinotto di sostegno superiore. I due cuscinetti di sostegno (30 + 31) sostengono il nastro della sega (26) sostanto durante l'operazione di taglio. In folle il nastro della sega non dovrebbe toccare il cuscinotto a sfera.

7.4.3. Regolazione dei perni di guida superiori (28)

• Allentate la vite ad esagono (35).
• Spostate il portasede (36) dei perni di guida (28) finché il bordo anteriore dei perni (28) si trovi a ca. 1 mm dietro la base della dentellatura del nastro.
• Serrate di nuovo la vite ad esagono (35).
  ATTENZIONE! Il nastro diventa inutilizzabile se i denti toccano i perni di guida quando il nastro è in moto.
• Allentate le viti ad esagono (37).
• Spingete entrambi i perni di guida (28) verso il nastro finché la distance tra i perni di guida (28) e il nastro (26) sa di ca. 0,5 mm (Il nastro non dev'essere bloccato).
• Serrate di nuovo le viti ad esagono (37).
• Ruotate alcune volte il rullo superiore della sega (8) in senso orario.
• Controllate di nuovo la regolazione dei perni di guida (28) ed eventualmente eseguitela di nuovo.

7.4.4. Impostazione dei perni inferiori di guida (29)

Smontate il tavolo (15)
- Allentate la vite (40)
- Spostate il portasede (49) dei perni di guida (29) finché il bordo anteriore dei perni (29) si trovi a ca. 1 mm dietro la base della dentellatura del nastro.
- Serrate di nuovo la vite (40).
ATTENZIONE! Il nastro diventa inutilizzabile se i denti toccano i perni di guida quando il nastro è in moto.
- Allentate le viti ad esagono (38).
- Spingete entrambi i perni di guida (29) verso il nastro finché la distanza tra i perni di guida (29) e il nastro (26) sera di ca. 0,5 mm (Il nastro non dev'essere bloccato)
- Serrate di nuovo le viti ad esagono (38).
- Ruotate alcune volte il rullo inferiore della sega (7) in senso orario.
- Controllate di nuovo la regolazione dei perni di guida (29) ed eventualmente eseguitela di nuovo.

ATTENZIONE! Al termine delle regolazioni la protezione del nastro della sega (34) delve venire richiusa.

7.5. Regolazione della guida superiore del nastro (11) (Fig. 11)

• Allentate la manopola di bloccaggio (20).
• Ruotando la ruota di regolazione (19) abbassate la guida del nastro (11) il più vicino possibile (distanza di ca. 2-3 mm) al materiale da tagliare.
• Serrate di nuovo la manopola di bloccaggio (20).
  La regolazione deve venire controllata e regolata di nuovo prima di agli operazione di taglio.

7.6. Regolazione del piano di lavoro (15) a 90^ (12/13)

• Portate in alto la guida superiore del nastro (11).
• Allentate le manopole di arresto (18).
  Appoggiate I'angolare tra il nastro (26) e il piano di lavoro (15).
• Ruotando la manopola di regolazione (19) inclinare il piano di lavoro (15) sino a che l'angolo fornato con il nastro della sega sua esattamente di 90^ .
• Serrate di nuovo la manopola di bloccaggio (18).
• Allentate il dato (42).
  Regolate la vite ad esagono (41) finché l'involucro esterno della macchina viene toccato. v Serrate di nuovo il dato (42) per fissare la vite ad esagono (41).

7.7. Quale nastro della sega usare

Il nastro fornito con la sega è di uso universale. Nello scegliere il nastro della sega si devono osservare i seguenti criteri.

• Con un nastro stretto si possono tagliare delle curve più strette che con nastro longo.
  Si usa un nastro lungo quando si desidera eseguire un taglio diritto. Ciò è importante soprattutto quando si taglia il legno, perché il nastro tende a seguire le venature del legno, deviando quando alla linea di taglio desiderata.
• I nastri alla dentellatura fine tagliano in modo più liscio rispetto a quelli alla dentellatura piu grossolana, ma anche in modo più lento.

Attenzione! Non usare mai nastri deformati o lacerati!

7.8. Sostituzione del nastro della sega (Fig. 14)

• Impostate la guida del nastro della sega (11) circa a metà altezza tra ravolo (15) e telao della macchina (25).
• Allentate le chiusure (13) ed après la copertura laterale (12).
• Togliete il lamierino (4).
• Riducete la tensione del nastro della sega (26) girando la vite di serraggio (9) in senso antiorario.
• Togliete il nastro della sega (26) dai rulli del nastro della sega (7,8) attraverso la fessura nel tavolo (15).
  Riposizionate il nuovo nastro della sega (26) al centro dei due rulli del nastro della sega (7,8). I denti del nastro della sega (26) devono orientarsi verso il basso in direzione del ravolo.
• Tendete il nastro della sega (26) (vedi 7.2)
• Richiudete la copertura laterale (12).
  Rimontate il lamierino (4).

7.9. Sostituzione delle superfici in gomma di scorrimento dei rulli del nastro (Fig. 15)

Le superfici in gomma di scorrimento (3) dei rulli del nastro (7/8) si consumano molto un belo tempo a causa dei denti aguzzi del nastro e devono quindi venire sostituite.

• Aprite la copertura laterale (12).
• Estraeite il nastro (26) (vedi 7.7).
• Solvate il bordo del nastro in gomma con un piccolo cacciavite (f) e sfilatelo dal rullo superiore della sega (8).
• Procedete in modo analogo per il rullo inferiore della sega (7).
• Inserite il nuovo nastro in gomma (3), montate il nastro della sega (26) e richiudete la copertura laterale (12).

7.10. Sostituzione dell'insert (Fig. 16)

Sostituè l'insert del piano di lavoro (17) se è consumato o danneggiato, perché altrimenti sussiste notevole pericolo di lesions.

• Smontate il piano di lavoro (15) (vedi 7.1).
• Togliere l'insert consumato (17) sollevandolo.
• Il montaggio del nuovo insert avviene nell'ordine inverso.

7.11. Raccordo di aspirazione

La sega a nastro è dotata di un raccordo di aspirazione (6) dei trucoli.

8. Funzionamento

8.1. Accensione/spegnimento (Fig. 17)

La segaiene accesa premendo il tasto verde,1 (g).
Per spegnerla si deve premere il tasto rosso,0(h).
La sega è dotata di un interrottore per sottotensione. In caso di caduta di tensione la sega a nastro deve venire riaccesa.

8.2. Battuta parallela (Fig. 18)

Premere verso l'alto la chiusura di fissaggio (21) della battuta parallela (24).
- Spingete la battuta parallela (24) a sinistra o a destra del nastro (26) sul piano di lavoro (15) e regolatela alla misura desiderata.
- Premete verso il basso la chiusura di fissaggio (21) per bloccare la battuta parallela (24). Se la forza della chiusura di fissaggio (21) non dovesse essere sufficiente, ruotate la chiusura di fissaggio (21) di alcuni giri in senso orario fino a quando la battuta parallela sua fissata in modo sufficiente.
Fate attenuatione che la battuta parallela (24) abbia sempre un andamento parallelo al nastro della sega (26).

8.3. Tagli obliqui (Fig. 19)

Per poter effettuare dei tagli obliqui paralleamente al nastro della sega (26) è possibile inclinare in avanti il cavolo (15) da 0^ a 45^ .

• Allentate le manopole di arresto (18).

• Inclinate il ravolo (15) in avanti fino a che la misura dell'angolo desiderata è impostata sulla Scala di base (16).
  Serrate di nuovo le manopole di arresto (18).

• Attenzione: In caso di ravolo (15) inclinato la guida parallela (24) delve venire posizionata in direzione di lavoro a destra del nastro della sega (26) sul lato orientato verso basso (se la larghezza del pezzo da lavorare lo permette), per assicurare che il pezzo da lavorare non scivoli via.

9. Esercizio

Attenzione! Dopo agli nuova regolazione consigliamo di fare un taglio di prova per controllare le misure impostate.

Per tutte le operazioni di taglio avvicinate il più possibile la guida superiore del nastro (11) al pezzo da tagliare (vedi 7.5).
Il pezzo delve venire tenuto sempre con tutte e due le mani, orizzontale rispetto al piano di lavoro (15) per evitare che il nastro rimanga incastrato (26).
L'avanzamento delve avvenire con una pressione sempre uguala e appena sufficiente affinché il nastro tagli il materiale, ma non si blocchi.
Utilizzate sempre la guida parallela (24) per agli operazione di taglio per la quale possa essere usata.
- É meglio eseguire un taglio con una sola operazione che in più passate che eventually possono richiedere il riposizionamento del pezzo da tagliare. Seuggando non si può evitare di riposizione il pezzo, si deve perché prima spagnere la sega e riposizione il pezzo solo dopo che il nastro (26) si sia fermato.
- Nel segare il pezzo quello delve venire tenuto e fatto avanzare con il dato più lungo.

Attenzione! Nella lavorazione di pezzi stretti delve essere utilizzato assolutamente uno spintore. Lo spintore (28) delve essere sempre tenuto a portata di mano sull'apposto gancio (29) a lato della sega.

9.1. Esecuzione di tagli longitudinali (Fig. 20). In quello calo il pezzo viene tagliato in senso nei senso della lunghezza.

Regolate la battuta parallela (24) sul lato sinistro (per quanto possibile) del nastro (26) in modo corrispondente alla larghezza desiderata.
- Abbassate la guida del nastro (11) sul pezzo. (vedi 7.5).
- Accendete la sega.

• Con la mano destra premete un bordo del pezzo contro la battuta parallela (24) perché il lato piatto è appoggiato sul piano di lavoro (15).
  Spingere il pezzo facendolo avanzare alla scossoni lungo la battuta parallela (24) versus il nastro della sega (26).
• Important: i peszi lunghi da lavorare devono venire fissati affinché non si ribaltino una volta tagliati (per es. con supporto, ecc.)

9.2. Esecuzione di tagli obliqui (Fig. 19)

• Impostate il tavolo sull'angolo desiderato (vedi 8.3).
• Eseguite il taglio come spiegato al punto 9.1.

9.3. Taglia mano libera (Fig. 21)

Una delle caratteristiche più importanti di una sega a nastro è la possibilità di tagliare nelle problemi curve e raggi.

• Abbassate la guida del nastro (11) sul pezzo. (vedi 7.5).
• Accendete la sega.
• Premete saldamente il pezzo sul ravolo di lavoro (15) e spingetelo lentamente verso il nastro della sega (26).
• Nel tagliare a mano libera si consiglia di lavorare con una velocità di avanzamento inferiore in modo che la lama della sega (26) possa seguire la linea desiderata.
  In molti casi è d'aiuto eseguire un taglio grossolano delle curve e degli angoli a ca. 6 mm alla linea.
  Se dovete tagliare delle curve che fosso rattro strette per il nastro usato, si devono eseguire dei tagli preparatori fino al lato anteriore della curva in modo che questi poi si stacchino quando viene segato il taglio definitivo.

11. Manutenzione

• Attenzione! Staccare la spina alla presa di corrente.
• Togliete regolarmente la polvere e lo sporco alla macchina. Il modo migliorie di eseguire la pulizia è con una spazzola fine o con uno straccio.
  Non usate sostanze corrosive per pulire le parti in plastica.

12. Ordinazione dei ricambi

Volendo commissionare dei pezioni di ricambio, si dovrebbe dichiarare quando segue:
modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

13. Smaltimento e riciclaggio

L'apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e cui è甚么 è ilutilizzato di nuovo o riciclato.

L'apparecchio e i suiogi accessori sono fatti di materiali diversi, per es. metallo e plastica.

Consegnate i pezioni difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negotio specializzato o all'amministrazione comunale!

10. Trasporto

Trasportate la sega a nastro tenendola con una mano alla base di appoggio (5) e con l'altra mano al telaio della macchina (25). Attenzione! Per il sollevamento o il trasporto non usate mai il dispositorio di divisione.

"Advarsel - Laes betjeningsvejledningen for at reducere risikoen for personskade"

Brug horeværn.

Siove napeti: 230 V~50 Hz

Vykon: S1 180 W S2 15 min. 250 W

Matici (42) povolit.

Sroub (41) tak dalece prestavit, az dojde k doteku krytu stroje.

Matici (42) opet utahnout, aby byl sroub (41) fixovan.

7.7. Ktery pilov yas pouzit

Rölanti devri n. 1400

Serittesterebicaguzunluu:1400mm

Serit testere biçàgi genisligi max.: 8 mm

Serit testere bicaigi hizi: 900 m/dak

Kesim yuksekligi: 80~mm / 90^

45mm / 45^

Uzatma: 200

Tezgah boyutlari: 300 × 300 ~mm

Tezgah eigimi: 0^ - 45^ arasi

is parcasi boyutu max.: 400 x 400 mm

Aigrlk: 18,5

Snuningshraio n.: 1400

Lengd sagarblaos: 1400 mm

Hámarks sagarblaösbreidd: 8 mm

Hraodi sagarblaos: 900 m/min

Skurəharha: 80 mm/90

45mm / 45^

Yfirhengi: 200

Borostera: 300 × 300 ~mm

Halli boros: 0^n til 45^

Hámarks staeró verkstykkis: 400 x 400 mm

Pyngd: 18,5

Hafaa myndun taekis

Solo per paesi membri dell'UE

Non gettate gli utensili elettrici nei rifiuti domestici.

Secondo la Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e l'applicazione nel diritto nazionale gli elettrotensili usati devono venire raccolti separatamente e smaltiti in modo ecologico.

Alternative di riciclaggio alla richiesta di restituzione

Il proprietario dell'apparecchio elettrico è tenuto in alternatively, invoce della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può essere consegnato ad un centro di raccolta che provvede poi allso smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono ansottessati gli accessori e i mezzi ausiliarienza elementi elettrici forniti insieme ai vecchi apparecchi.

Gælder kun EU-lande

Smid ici el-veerktoj ud som almindeligt husholdningsaffald.

La ristampa o l'ulteriori coproduzione,anche parziale, della documentazione o dei documents d'accompagnamento dei prodotti e consentita solo con l'especialita autorizzazione da parte della ISC GmbH.

UK

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'apparecchio non dovesse tutvia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicato in esta scheda di garanzia o al centro fai-da-te competente più vicino. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vostri diritti al ricorso di garanzia previsti alla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente le anomiale riconducibili a difetti del materiale o di produzione ed è limitata all'eliminazione di queste anomalie o alla sostituzione dell'appareccchio. Tenete presente che i nostri apparecchi non sono stati costrui per l'impio go professionale, artigianale o industriale. Un contratto di garanzia non viene concluso quando l'appareccchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono esclude inoltre le prestazioni di risarcimento per danni dovuti al trasporto o uomini causati alla mancata osservanza delle istruzioni per il'uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall'uso improprio o illecito (come per es. sovraccarico dell'appareccchio o utilizzo di utensili o accessori non consentiti), alla mancata osservanza delle norme di sicurezza e di manutenzione, della penetrazione di corpi estranei nell'appareccchio (come per es. sabbia, pietre o polvere), dall'impio go della forza o dall'influsso esterno (come per es. danni dovuti a caduta) e dall'usura normale e dovuta all'impiogo. Ciò vale particolarmente per batterie, per esse concediamo tuttavia 12 mesi di garanzia

Il diritti di garanzia decadono quando sono più effettuati interventi sull'apparecchio.

1. Il periodo di garanzia è 5 anni e inizi alla data d'acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo ave accerto il difetto. É esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una prerogha del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo valeanche nel caso si ricorra ad un servizio sul dato.
2. Per la rivendicazione dei vostri diritti di garanzia inviate l'apparecchio difettoso franco di porto all'indirizzo molto significato o rivolgetevi al centro fai-da-te compentene più vicino. Allegate lo scontrino di cassa in originale o un'altra prova d'acquisto che riporti la data. Conservate bene perché lo scontrino di cassa come provale! Indicate il motivo di reclamo nel modo più dettagliato possibile. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete l'apparecchio riparato o un apparecchio nuovo a stretto giro di posta.

DGARANTIBEVIS

Kare kunde!

e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e

3

H07d

1

:

oju!uqub-0s!mmM

EH092010(02)
