MANUALE UTENTE HWS811B SAMSUNG

INFORMAZIONI SULLA SICUREZZA

AVVERTENZE DI SICUREZZA

PER RIDURRE IL RISCHIO DI SCARICHE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERIORE). ALL'INTERNO NON SONO PRESENTI PARTI RIPARABILI DALL'UTENTE. PER ASSISTENZA, RIVOLGERSI A UN TECNICO QUALIFICATO. Per una descrizione dei simboli che è possibile trovare sul proprio prodotto Samsung, fare riferimento alla tabella riportata di seguito. ATTENZIONE RISCHIO DI SCARICHE ELETTRICHE. NON APRIRE. Questo simbolo indica la presenza di alta tensione all'interno. È pericoloso toccare in qualsiasi modo le parti interne di questo prodotto. Questo simbolo indica che il prodotto include documentazione importante relativa al funzionamento e alla manutenzione. Prodotto di classe II: questo simbolo indica che non è necessario un collegamento di sicurezza a una messa a terra elettrica. Se questo simbolo non è presente su un prodotto dotato di cavo di alimentazione, ciò indica che il prodotto DEVE essere collegato in modo afdabile a una messa a terra di protezione. Tensione CA: la tensione nominale contrassegnata con questo simbolo è di tipo CA. Tensione CC: la tensione nominale contrassegnata con questo simbolo è di tipo CC. Attenzione. Consultare le Istruzioni per l'uso: questo simbolo indica la necessità di consultare il manuale utente per ottenere ulteriori informazioni sulla sicurezza. AVVERTENZA

• Per ridurre il rischio di incendio o scariche elettriche, non esporre questo dispositivo alla pioggia o all'umidità. ATTENZIONE

• PER EVITARE SCARICHE ELETTRICHE, INSERIRE COMPLETAMENTE IL CONTATTO LARGO DELLA SPINA NEL FORO GRANDE CORRISPONDENTE.

• Questo dispositivo deve sempre essere collegato a una presa CA con collegamento a terra di protezione.

• Per scollegare il dispositivo dalla rete elettrica occorre staccare la spina dalla presa; pertanto, la presa elettrica deve essere facilmente accessibile.

• Non esporre questo dispositivo a gocciolamento o schizzi di liquidi. Non posizionare oggetti contenenti liquidi, ad esempio vasi, sul dispositivo.

• Per spegnere completamente il dispositivo, è necessario scollegare la spina di alimentazione dalla presa di corrente. Di conseguenza, la spina di alimentazione deve essere sempre facilmente e prontamente accessibile.ITA - 3 PRECAUZIONI

1. Assicurarsi che l'alimentazione CA della propria abitazione sia conforme

ai requisiti di alimentazione indicati nell'adesivo di identicazione situato nella parte inferiore del prodotto. Installare il prodotto in posizione orizzontale su una base idonea (ad es., un mobile), assicurandosi che ci sia spazio circostante sufciente per la ventilazione (7~10 cm). Assicurarsi che le fessure di areazione non siano ostruite. Non posizionare l'unità su amplicatori o altre apparecchiature che potrebbero surriscaldarsi. Questa unità è progettata per l'utilizzo continuo. Per spegnere completamente l'unità, scollegare la spina CA dalla presa a parete. Scollegare l'unità se si prevede di non utilizzarla per un lungo periodo di tempo.

2. Durante temporali, scollegare la spina CA dalla presa a parete. I picchi di

tensione causati dai fulmini potrebbero danneggiare l'unità.

3. Non esporre l'unità alla luce solare diretta o ad altre fonti di calore.

In caso contrario, potrebbe generarsi un surriscaldamento con conseguente malfunzionamento dell'unità.

4. Proteggere il prodotto dall'umidità (ad es. vasi), dal calore in eccesso (ad

es. un camino) o da apparecchiature che creano forti campi magnetici o elettrici. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa a parete CA. Il prodotto non è destinato all'utilizzo industriale. È esclusivamente riservato all'utilizzo personale. Se il prodotto è stato conservato a basse temperature, potrebbe formarsi della condensa. In caso di trasporto nei mesi invernali, prima di utilizzare l'unità attendere circa 2 ore no a quando non raggiunge la temperatura ambiente.

5. Potrebbero vericarsi incendi o esplosioni, con conseguenti danni al

telecomando o lesioni personali.

• Evitare che il telecomando subisca urti.

• Prestare attenzione a non lasciare che sostanze estranee come metallo, liquido o polvere entrino in contatto con il terminale di ricarica del telecomando.

• Se il telecomando è danneggiato o si sente odore di fumo o di combustione, interrompere immediatamente il funzionamento e quindi ripararlo presso il centro assistenza Samsung.

• Non smontare arbitrariamente il telecomando.

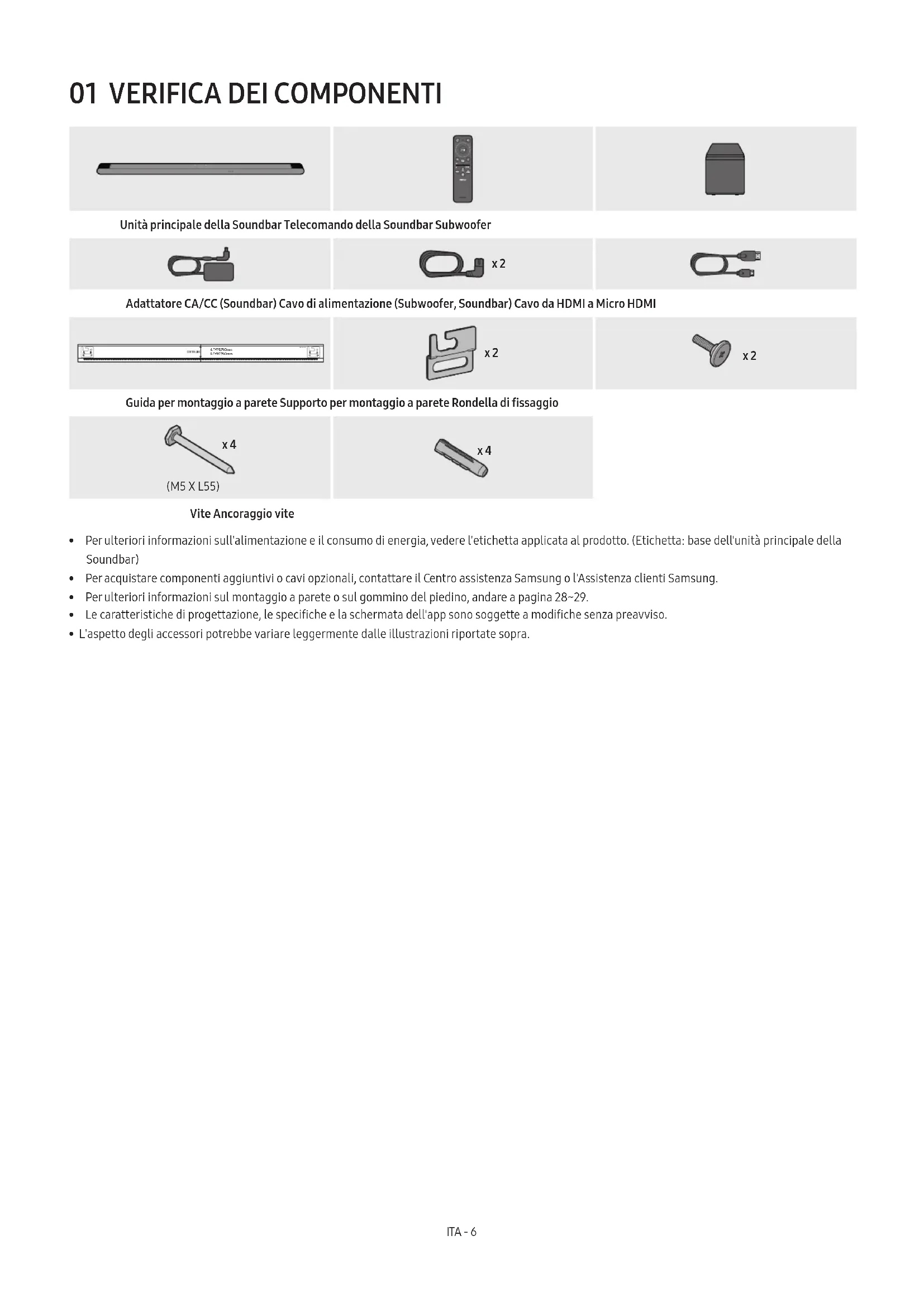

Unità principale della Soundbar Telecomando della Soundbar Subwoofer x 2 Adattatore CA/CC (Soundbar) Cavo di alimentazione (Subwoofer, Soundbar) Cavo da HDMI a Micro HDMI AH81-15127A-01 A TYPE

700mm x 2 x 2 Guida per montaggio a parete Supporto per montaggio a parete Rondella di ssaggio x 4 (M5 X L55) x 4 Vite Ancoraggio vite

• Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: base dell'unità principale della Soundbar)

• Per acquistare componenti aggiuntivi o cavi opzionali, contattare il Centro assistenza Samsung o l'Assistenza clienti Samsung.

• Per ulteriori informazioni sul montaggio a parete o sul gommino del piedino, andare a pagina 28~29.

• Le caratteristiche di progettazione, le speciche e la schermata dell'app sono soggette a modiche senza preavviso.

• L'aspetto degli accessori potrebbe variare leggermente dalle illustrazioni riportate sopra.ITA - 7

02 PANORAMICA DEL PRODOTTO

Pannello superiore della Soundbar

1 Indicatore LED L'indicatore LED lampeggia, si illumina o cambia colore a seconda della modalità o dello stato corrente della Soundbar. Il colore dell'indicatore LED e il numero di luci indicano la modalità attiva come descritto di seguito.

• Il LED multicolore diventa Bianco, Azzurro, Verde, Rosso e Blu a seconda della modalità o dello stato.

Pulsante (Multifunzione)

• In modalità standby, premere il pulsante (Multifunzione) per accendere la Soundbar.

• Premere il pulsante (Multifunzione) per cambiare la modalità. Ogni volta che si cambia la modalità, il LED si illumina in bianco e poi si spegne. Indicatore LED Bianco Acceso -> Spento Bianco Acceso -> Spento Bianco Acceso -> Spento "TV ARC" "Wi-Fi" "Bluetooth"

Pulsante (Volume) Consente di regolare il volume.

Pulsante (Mic On/Off) Premere il tasto per accendere o spegnere il microfono. Quando il microfono è spento, l'indicatore LED si accende in rosso. Indicatore LED Rosso acceso "Mic Off" "Mic On"

• Dopo aver collegato il cavo di alimentazione, il pulsante di accensione inizierà a funzionare entro 4-6 secondi.

• L'unità inizierà a riprodurre l'audio dopo 4-5 secondi dall'accensione.

• Se l'audio proviene sia dal TV che dalla Soundbar, andare al menu Impostazioni dell'audio del TV e impostare l'altoparlante del TV su Altoparlante esterno.

• È possibile attivare o disattivare il feedback audio tramite l'app SmartThings. Per imparare a usare l'app SmartThings, fare riferimento a "Metodo 2. Connessione tramite Wi-Fi (rete wireless)".ITA - 8 Pannello posteriore della Soundbar DC 19V SERVICE HDMI

1 SERVICE Collegare un dispositivo di archiviazione USB per aggiornare il software del prodotto. 2 HDMI (ARC) Collegare alla porta HDMI (ARC) su un TV. (Vedere pagina 17) 3 DC 19V Collegare l'adattatore CA/CC. (Power Supply In) (Vedere la pagina 14)

• Per scollegare il cavo di alimentazione dell’adattatore CA/CC da una presa a parete, tirare afferrandolo per la spina. Non tirare afferrando il cavo.

• Non collegare questa unità o altri componenti a una presa CA nché tutti i collegamenti tra i componenti non sono stati completati.ITA - 9

03 UTILIZZO DEL TELECOMANDO DELLA SOUNDBAR

Informazioni sul telecomando

• Utilizzare il telecomando a meno di 6 m dal prodotto. La distanza utilizzabile può variare in base alle condizioni ambientali wireless.

• Quando il telecomando non funziona a causa della batteria scarica, caricarlo utilizzando la porta di USB tipo

• L'illustrazione differisce a seconda del modello di telecomando. Porta USB (tipo C) per la ricarica Come utilizzare il telecomando

Pulsante di accensione Consente di accendere e spegnere la Soundbar. Indicatore LED Azzurro lampeggia 1 volta Acceso Rosso lampeggia 3 volte Off

• Funzione Spegnimento automatico L'unità si spegne automaticamente nelle situazioni seguenti:

• Nella modalità "TV ARC" / "Wi-Fi" / "Bluetooth" se non c'è alcun segnale audio da 18 minuti.

Sorgente Premere per selezionare una sorgente connessa alla Soundbar.

• Feedback audio attivato/disattivato È possibile attivare o disattivare il Feedback audio. Tenere premuto il tasto (Sorgente) sul telecomando per 5 secondi mentre la Soundbar è disattivata (modalità Standby). Indicatore LED Azzurro lampeggia 1 volta Acceso Rosso lampeggia 1 volta Off

Su/Giù/Sinistra/ Destra Premere sulle aree indicate per selezionare Su/Giù/Sinistra/ Destra. Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni.

• Navigazione musica Premere il pulsante Destro per selezionare il le musicale successivo. Premere il pulsante Sinistro per selezionare il le musicale precedente.

• ID SET Tenere premuto il pulsante Su per 5 secondi per completare ID SET (quando ci si connette a un subwoofer wireless o ad altoparlanti posteriori wireless).

Play/Pausa È possibile riprodurre o mettere in pausa la musica premendo il tasto.

Silenziamento Premere il pulsante (Silenziamento) per disattivare l'audio. Premerlo nuovamente per riattivare l'audio. Indicatore LED Lampeggia ripetutamenteITA - 10

Info Premere il pulsante per visualizzare le informazioni sulla funzione in uso. (Vedere pagina 7) Quando è collegato a Dolby Atmos®, l'indicatore LED lampeggia 3 volte nel colore azzurro.

SOUND MODE Premendo il pulsante, è possibile selezionare la modalità audio desiderata. Ogni volta che la modalità cambia, il LED multicolore lampeggia in bianco. Indicatore LED Bianco lampeggia 1 volta "Surround" → "Giochi" → "Standard" → "Suono adattivo" → "DTS Virtual:X"

• Surround Offre un campo sonoro più ampio di quello standard.

• Game Fornisce un suono stereoscopico che permette di immergersi nell'azione mentre si gioca.

• Standard Emette il suono originale.

• Adaptive Sound Analizza il contenuto in tempo reale e fornisce automaticamente il campo sonoro ottimale in base alle caratteristiche del contenuto.

• DTS Virtual:X Audio 3D immersivo da qualsiasi contenuto.

VOLUME Premere il tasto su o giù per regolare il volume. Indicatore LED Bianco si sposta a destra 1 volta Volume su Bianco si sposta a sinistra 1 volta Volume giù

LIVELLO WOOFER (BASS) Premere il pulsante Su o Giù per regolare il livello del woofer (basso) su -12 o tra -6 e +6. Premere il pulsante per impostare il livello del volume del woofer (basso) su 0 (impostazione predenita).

Bluetooth PAIR Consente di attivare la modalità associazione Bluetooth della Soundbar. Quando si preme il pulsante, il display a LED cambia come mostrato di seguito.

• Fino al completamento dell'associazione, il LED multicolore diventa Rosso → Verde → Blu. Indicatore LED Lampeggia rosso → verde → blu Associazione Azzurro lampeggia 3 volte Connessione completata “Pronto per la connessione tramite Bluetooth.”

CH LEVEL Premendo il pulsante è possibile regolare il volume di ciascun altoparlante.

• Per controllare il volume di ciascun altoparlante, selezionare "Centre Level" o "Front Top Level" in Impostazioni audio, quindi regolare il volume tra -6~+6 utilizzando i pulsanti Su/Giù.

• Se vengono connessi gli altoparlanti posteriori (venduti separatamente), l'impostazione "Rear Level" e "Rear Top Level" è supportata. Per regolare il volume del "Rear Level" e "Rear Top Level" tra -6 e +6, utilizzare i pulsanti Su/Giù. Indicatore LED Bianco lampeggia 1 volta "Livello centrale" → "Livello superiore anteriore"ITA - 11

TONE CONTROL Premendo il pulsante è possibile regolare il volume degli alti o dei bassi. L'opzione desiderata può essere regolata utilizzando i tasti Su/Giù. Questa funzione è abilitata in modalità Sound ad eccezione della modalità Standard.

• Per controllare il volume degli alti o dei bassi, selezionare "Treble" o "Bass" in Impostazioni audio e regolare il volume tra -6~+6 utilizzando i pulsanti Su/Giù.

• Una volta modicato il livello dei bassi, anche il livello del woofer verrà regolato di conseguenza. Indicatore LED Bianco lampeggia 1 volta "Alti" → "Bassi"

Controllo suono Premendo il pulsante è possibile impostare la funzione audio. L'opzione desiderata può essere regolata utilizzando i tasti Su/Giù. Ogni volta che la modalità cambia, il LED multicolore lampeggia in bianco. Indicatore LED Bianco lampeggia 1 volta "Suono SpaceFit" → "Amplicatore vocale attivo" → "Miglioramento della voce" → "Modalità Notte" → "Sincronizza" → "Altoparlante virtuale"

• Voice enhancement semplica l'ascolto dei dialoghi parlati nei lm e in TV.

• Night Mode è ottimizzata per la visione notturna con le impostazioni regolate per abbassare il volume ma mantenere i dialoghi chiari.

• Tenere premuto il pulsante (Controllo suono) per circa 5 secondi per regolare l'audio di ciascuna banda di frequenza. È possibile scegliere tra 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz utilizzando i pulsanti Sinistro/Destro. Ciascuna di queste opzioni può essere regolata su un valore compreso tra -6 e +6 con i pulsanti Su/Giù. (Accertarsi che il modo Audio sia impostata su “STANDARD”.)

• Se il video sul TV e l'audio della Soundbar non sono sincronizzati, selezionare "Sync" in Controllo suono e impostare il ritardo audio tra 0~300 millisecondi utilizzando i pulsanti Su/Giù.

• L'opzione "Sync" è supportata solamente per alcune funzioni.

• La funzione Virtual può essere impostata su On/Off tramite i pulsanti Su/Giù. 14 Porta USB (tipo C) per la ricarica Il LED si illumina durante la ricarica. Quando la ricarica è completa, il LED si spegne.

• Il cavo USB non è fornito in dotazione.

• Quando il telecomando non funziona a causa della batteria scarica, caricarlo utilizzando la porta di USB tipo C. Amplicatore vocale attivo (AVA)

• Analizza i rumori esterni in tempo reale mentre la soundbar è attiva per garantire la nitidezza dell'audio vocale.

• Durante l'analisi non viene salvato nessun dato. Uso dei tasti nascosti (tasti con più di una funzione) Tasto nascosto Pagina di riferimento Tasto del telecomando Funzione WOOFER (su) Telecomando della TV acceso/spento (Standby) pagina 13 Su ID SET pagina 9 (Controllo suono) EQUALIZZATORE 7 bande pagina 11 (Sorgente) Feedback audio attivato/disattivato (Standby) pagina 9ITA - 12 Speciche di uscita per le diverse modalità effetti sonori Effetto Ingresso Uscita Solo con subwoofer Solo con subwoofer e kit diffusori posteriori wireless Surround

• Il Kit altoparlante posteriore wireless Samsung può essere acquistato separatamente. Per acquistare un kit, contattare il fornitore presso il quale si è acquistata la Soundbar.

• Gli altoparlanti surround non riprodurranno audio per l'uscita a 2 canali mentre la modalità STANDARD è attiva. Per abilitare l'audio per gli altoparlanti surround, impostare la modalità effetto su SURROUND.

• Quando la sorgente di ingresso è Dolby Atmos®, tramite la congurazione del solo Subwoofer è disponibile l'audio a 3.1.2 canali, mentre con la congurazione del Subwoofer e del Kit altoparlante posteriore wireless è disponibile l'audio a 5.1.4 canali.ITA - 13 Regolazione del volume della Soundbar tramite il telecomando del TV Regolare il volume della Soundbar usando il telecomando della TV.

• Questa funzione può essere utilizzata soltanto con i telecomandi IR. I telecomandi Bluetooth, che richiedono l'associazione, non sono supportati.

• Per utilizzare questa funzione, impostare l'altoparlante del TV su Altoparlante esterno.

• Questa funzione è supportata da questi produttori: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Spegnere la Soundbar.

2. Spingere verso l'alto e tenere premuto il pulsante WOOFER per 5 secondi.

Ogni volta che si spinge verso l'alto e si tiene premuto per 5 secondi il pulsante WOOFER, la modalità cambia seguendo questo ordine: “OFF-TV REMOTE” (modalità predenita), “SAMSUNG-TV REMOTE”, “ALL-TV REMOTE”. Tasto del telecomando Indicatore LED Stato (modalità predenita) Rosso lampeggia 1 volta "Off-TV Remote” (modalità predenita) Disabilita il telecomando della TV. Azzurro lampeggia 1 volta "Samsung-TV Remote” Abilita il telecomando IR di una TV Samsung. Blu lampeggia 1 volta "All-TV Remote” Abilita il telecomando IR di una TV di terze parti.ITA - 14

04 CONNESSIONE DELLA SOUNDBAR

Collegamento del cavo di alimentazione e delle unità Utilizzare il cavo di alimentazione per connettere il Subwoofer e la Soundbar a una presa elettrica nell'ordine seguente:

• Per ulteriori informazioni sui requisiti di alimentazione elettrica e sul consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: base dell'unità principale della Soundbar)

1. Collegare il cavo di alimentazione al subwoofer.

Parte posteriore del subwoofer Cavo di alimentazione

2. Collegare il cavo di alimentazione alla Soundbar.

Parte posteriore dell'unità principale della Soundbar DC 19V DC 19V Cavo di alimentazione Adattatore CA/CC 3. Collegare all'alimentazione la Soundbar e il subwoofer. Il subwoofer si collega automaticamente quando viene accesa la Soundbar. LED LINK - Blu è attivo NOTA

• Eseguire l'allacciamento elettrico del Subwoofer prima di collegarlo alla Soundbar. Il Subwoofer si connetterà automaticamente all'accensione della Soundbar.

• Se si disinserisce e si inserisce il cavo di alimentazione quando il prodotto è acceso, la Soundbar si accende automaticamente.ITA - 15 Collegamento manuale del Subwoofer Prima di eseguire la procedura di collegamento manuale:

• Assicurarsi che i cavi di alimentazione della Soundbar e del Subwoofer siano collegati correttamente.

• Assicurarsi che la Soundbar sia spenta.

1. Spegnere l'unità principale della Soundbar.

2. Tenere premuto ID SET sulla parte superiore del subwoofer per almeno 5 secondi.

• L’indicatore rosso sul retro di ciascun diffusore si spegne e l’indicatore blu lampeggia. 5 Sec Parte posteriore del subwoofer La luce blu lampeggia rapidamente Parte posteriore del subwoofer

3. Premere il pulsante Su sul telecomando per 5 secondi.

• Al termine dell'operazione ID SET, la Soundbar si accenderà automaticamente. 5 Sec Indicatore LED Lampeggia rosso → verde → blu

4. Assicurarsi che il LED LINK emetta una luce blu ssa (collegamento completato).

LED LINK - Blu è attivo L'indicatore LED LINK smette di lampeggiare e la luce blu rimane ssa quando viene stabilita una connessione tra la Soundbar e il Subwoofer wireless.ITA - 16 Indicatori LED nella parte posteriore del Subwoofer LED Stato Descrizione Risoluzione Blu Acceso Connessione stabilita correttamente (funzionamento normale)

Lampeggiante Recupero della connessione Assicurarsi che il cavo di alimentazione collegato all'unità principale della Soundbar sia inserito correttamente o attendere circa 5 minuti. Se l'indicatore continua a lampeggiare, provare a collegare manualmente il Subwoofer. Vedere pagina 15. Rosso Acceso Standby (con l'unità principale della Soundbar spenta) Assicurarsi che il cavo di alimentazione collegato all'unità principale della Soundbar sia inserito correttamente. Connessione non riuscita Riconnettersi. Vedere le istruzioni per il collegamento manuale a pagina 15. Rosso e blu Lampeggiante Malfunzionamento Vedere le informazioni di contatto relative al Centro assistenza Samsung riportate nel presente manuale. NOTA

• Se l'unità principale è spenta, il Subwoofer wireless entrerà nella modalità standby e lo STANDBY LED sul retro del Subwoofer diventerà rosso dopo aver lampeggiato in blu per molte volte.

• Se nelle vicinanze della Soundbar si utilizza un dispositivo che si trova sulla sua stessa frequenza, le interferenze potrebbero causare interruzioni dell'audio.

• La distanza di trasmissione massima del segnale wireless dell'unità principale è di circa 10 metri, ma può variare a seconda dell'ambiente operativo. Se tra l'unità principale e il Subwoofer wireless è presente una parete metallica o in cemento armato, il sistema potrebbe non funzionare affatto poiché il segnale wireless non è in grado di attraversare il metallo. ATTENZIONE

• Le antenne di ricezione wireless sono integrate nel subwoofer wireless. Tenere l'unità lontana da acqua e umidità.

• Per un ascolto ottimale, assicurarsi che l'area intorno al Subwoofer wireless sia libera da ostruzioni. Collegamento di un SWA-9500S (venduto separatamente) alla Soundbar Per ascoltare il vero audio surround wireless, collegare il Kit altoparlante posteriore wireless Samsung (SWA-9500S, venduto separatamente) alla Soundbar. Per informazioni dettagliate sui collegamenti, consultare il manuale del Kit altoparlante posteriore wireless Samsung.ITA - 17

05 COLLEGAMENTO A UN TV

Collegamento di un TV in grado di supportare HDMI ARC (Audio Return Channel) ATTENZIONE

• Quando si utilizza un cavo da HDMI a Micro HDMI, prestare attenzione a non danneggiare il terminale del cavo.

• Dopo aver collegato il cavo HDMI, il segnale HDMI viene ricevuto per primo.

• Per collegare il cavo HDMI alla TV e alla Soundbar, assicurarsi di collegare i terminali contrassegnati ARC. In caso contrario, l'audio della TV non verrà emesso.

• Si consiglia di utilizzare un cavo High Speed HDMI Cable with Ethernet. HDMI IN (ARC) SERVICE HDMI (ARC) Collegare la porta HDMI IN (ARC) o (eARC) del TV. Collegare alla porta HDMI (ARC) dell'unita principale della Soundbar. Cavo da HDMI a Micro HDMI Parte posteriore della Soundbar Parte superiore della Soundbar Indicatore LED Bianco Acceso -> Spento "TV ARC"

1. Con la Soundbar e la TV spente, collegare il cavo HDMI come mostrato nella gura.

2. Accendere la Soundbar e la TV.

3. Il TV emetterà l'audio tramite la Soundbar.

• Se l'audio del TV non viene emesso, premere il pulsante (Multifunzione) nella parte superiore della Soundbar oppure il pulsante (Sorgente) sul telecomando per selezionare la modalità "TV ARC".

• Se l'audio non viene emesso, controllare nuovamente la connessione del cavo HDMI.

• Utilizzare i tasti del volume sul telecomando della TV per regolare il volume della Soundbar. NOTA

• Se possibile, è consigliabile utilizzare un cavo HDMI senza anima. Se si utilizza un cavo HDMI con anima, utilizzarne uno di diametro inferiore a 14 mm.

• Questa funzione non è disponibile se il cavo HDMI non supporta ARC.

• Quando l'audio di una stazione è codicato in Dolby Digital e "Formato audio di uscita digitale" sulla TV è impostato su PCM, è consigliabile modicare l'impostazione in Dolby Digital. Dopo aver modicato l'impostazione sulla TV, la qualità dell'audio migliorerà sensibilmente. (Il menu della TV potrebbe utilizzare parole diverse per Dolby Digital e PCM a seconda del produttore della TV.)ITA - 18 Connessione tramite Bluetooth Quando una TV Samsung viene connessa tramite Bluetooth, è possibile ascoltare l'audio stereo senza l'ingombro dei cavi.

• È possibile connettere una sola TV Samsung alla volta.

• È possibile connettere una TV Samsung che supporta il Bluetooth. Vericare le speciche della TV. La connessione iniziale

Pulsante associazione Bluetooth Indicatore LED SOUNDBAR SOUND MODE WOOFER

CH LEVEL TONE CONTROL (OPPURE) Quando in modalità "Bluetooth" 5 Sec Lampeggia rosso → verde → blu Associazione Azzurro lampeggia 3 volte Connessione completata

• Fino al completamento dell'associazione, il LED multicolore diventa Rosso → Verde → Blu. “Pronto per la connessione tramite Bluetooth.”

2. Selezionare la modalità Bluetooth sulla TV Samsung.

(ad es. Pagina iniziale ( ) → Menu → Impostazioni ( ) → Tutte le impostazioni ( ) → Suono → Uscita audio → Elenco altoparlanti Bluetooth → [AV] Samsung Soundbar S***B (Bluetooth))

3. Selezionare "[AV] Samsung Soundbar S***B” dall'elenco visualizzato sullo schermo del TV.

Nell'elenco dei dispositivi Bluetooth della TV è indicata una Soundbar disponibile con "Associazione richiesta" o "Associata". Per connettere una TV Samsung alla Soundbar, selezionare il messaggio, quindi stabilire una connessione.

4. L'audio della TV Samsung viene ora emesso dalla Soundbar.

Se il dispositivo non si connette

• Se nell'elenco degli altoparlanti visualizzato sul TV Samsung è presente una Soundbar esistente (ad es. [AV] Samsung Soundbar S***B), eliminarla.

• Ripetere i passaggi da 1 a 3. Disconnessione della Soundbar dalla TV Samsung Premere il pulsante (Multifunzione) sulla parte superiore della Soundbar o il pulsante (Sorgente) sul telecomando per selezionare una modalità diversa da "Bluetooth”.

• La disconnessione richiede tempo perché la TV Samsung deve ricevere una risposta dalla Soundbar. (Il tempo necessario potrebbe variare in base al modello di TV Samsung.) Note sulla connessione Bluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.

• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.

• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.

• La Soundbar non esegue la connessione o la ricerca Bluetooth correttamente nelle situazioni seguenti: ‒ in presenza di un forte campo elettrico intorno alla Soundbar. ‒ quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar. ‒ se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

• I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i forni a microonde, i dispositivi LAN wireless e così via devono essere tenuti lontano dall'unità principale della Soundbar.ITA - 19 Connessione tramite Wi-Fi Elenco di controllo propedeutico al collegamento

• La connessione Wi-Fi è disponibile solo sulla TV Samsung.

• Controllare se il router wireless (Wi-Fi) è acceso e se il TV è connesso al router.

• Il TV e la Soundbar devono essere connessi alla stessa rete wireless (Wi-Fi).

• Se il router wireless (Wi-Fi) utilizza un canale DFS, non sarà possibile stabilire una connessione Wi-Fi tra il TV e la Soundbar. Per dettagli, contattare il provider di servizi Internet.

• Dal momento che i menu possono differire a seconda dell'anno di produzione, consultare il manuale del TV in uso.

• Per connettere il TV alla Soundbar tramite Wi-Fi, collegare prima la Soundbar al router wireless. Vedere pagina 25 per i dettagli su come stabilire una connessione Wi-Fi. 1. Per ulteriori informazioni sulla connessione Wi-Fi alla Soundbar, vedere pagina 25, “Metodo 2. Connessione tramite Wi-Fi (rete wireless)”.

2. Cambiare la sorgente di ingresso della TV usando il menu Audio sulla Soundbar.

• TV Samsung rilasciati nel 2017 o negli anni successivi Suono → Uscita audio → [AV] Samsung Soundbar S***B (Wi-Fi)ITA - 20 Collegamento a un TV che supporta Dolby Atmos Elenco di controllo propedeutico al collegamento

• Dolby Atmos® è supportato in modalità "TV ARC” o "Wi-Fi”.

• Assicurarsi che il contenuto supporti il Dolby Atmos®. HDMI IN (ARC) SERVICE HDMI (ARC) Collegare la porta HDMI IN (ARC) della TV. Cavo da HDMI a Micro HDMI Parte posteriore della Soundbar Parte superiore della Soundbar Indicatore LED Bianco Acceso -> Spento "TV ARC"

1. Con la Soundbar e la TV spente, collegare il cavo HDMI come mostrato nella gura.

2. Accendere la Soundbar e la TV.

3. L'audio del TV viene diffuso dalla Soundbar.

1. Collegare la Soundbar e il TV alla stessa rete wireless (Wi-Fi).

2. Per l'uscita audio della TV, selezionare Soundbar.

3. L'audio del TV viene diffuso dalla Soundbar.

• Quando si usa Dolby Atmos®: Se la sorgente di ingresso è Dolby Atmos®, fare riferimento a “Speciche di uscita per le diverse modalità effetti sonori” a pagina 12.

• Congurazione di Dolby Atmos® su un player BD o su altri dispositivi collegati al TV. Aprire le opzioni relative all'uscita audio nel menu delle impostazioni del player BD o di un altro dispositivo e assicurarsi che l'opzione “Nessuna codica” sia selezionata per Bitstream. Ad esempio, su un lettore BD Samsung, accedere al menu iniziale → Audio → Uscita digitale, quindi selezionare Bitstream (non elaborato).

• Questa funzione è disponibile su alcuni TV Samsung e alcuni modelli di Soundbar.ITA - 21 Utilizzo della funzione Q-Symphony Per la funzione Q-Symphony, la Soundbar si sincronizza con un TV Samsung per emettere l'audio attraverso due dispositivi e ottenere un effetto surround ottimale. Quando la Soundbar è connessa, viene visualizzato il menu “TV+Soundbar” sotto il menu Uscita audio del TV. Selezionare il menu corrispondente. Menu del

• Esempio di menu del TV: TV + [AV] nome serie Soundbar (HDMI) Indicatore LED Bianco Acceso -> Spento "Wi-Fi" Menu del

• Esempio di menu del TV: Nome serie TV + [AV] Soundbar (Wi-Fi) NOTA

• Può funzionare secondo il codec supportato dal TV.

• Questa funzione è supportata solo quando il cavo HDMI o Wi-Fi è collegato.

• Assicurarsi che la TV e la Soundbar siano collegate allo stesso router wireless/alla stessa frequenza.

• Questa funzione è disponibile su alcuni TV Samsung e alcuni modelli di Soundbar.ITA - 22 Uso dell'audio Spacet Per qualità audio migliorata tramite l'analisi degli spazi di ascolto. Metodo 1. Connessione tramite Soundbar Per abilitare questa funzione, attivare la modalità SpaceFit Sound con il telecomando della Soundbar. ( (Controllo suono) → "SpaceFit Sound disattivo” → ( Su ) → "SpaceFit Sound attivo”)

• Disponibile in tutte le modalità audio. Metodo 2. Collegamento tramite TV Per abilitare questa funzione, attivare la modalità Suono adattivo+ nel menu del TV Samsung (Pagina iniziale ( ) → Menu → Impostazioni ( ) → Tutte le impostazioni ( ) → General → Impostazioni modalità intelligente → Suono adattivo+)

• La modalità audio della Soundbar verrà impostata automaticamente su Suono adattivo+ se si abilita la modalità Suono adattivo+ sul TV. NOTA Questa funzione è disponibile quando la Soundbar è collegata a modelli di TV Samsung specici.ITA - 23

06 CONNESSIONE DI UN DISPOSITIVO MOBILE

Metodo 1. Connessione tramite Bluetooth Quando un dispositivo mobile viene connesso tramite Bluetooth, è possibile ascoltare l'audio stereo senza l'ingombro dei cavi.

• Quando si connette un dispositivo Bluetooth associato con la Soundbar spenta, la Soundbar si accende automaticamente. Dispositivo mobile La connessione iniziale Quando si connette un nuovo dispositivo Bluetooth, assicurarsi che si trovi nel raggio di copertura di 1 m.

Pulsante associazione Bluetooth Indicatore LED SOUNDBAR SOUND MODE WOOFER

CH LEVEL TONE CONTROL (OPPURE) Quando in modalità "Bluetooth” 5 Sec Lampeggia rosso → verde → blu Associazione Azzurro lampeggia 3 volte Connessione completata

• Fino al completamento dell'associazione, il LED multicolore diventa Rosso → Verde → Blu. “Pronto per la connessione tramite Bluetooth.”

2. Sul dispositivo, selezionare "[AV] Samsung Soundbar S***B” dall'elenco visualizzato.

3. Riprodurre i le musicali dal dispositivo connesso tramite Bluetooth attraverso la Soundbar.

Se il dispositivo non si connette

• Se nell'elenco degli altoparlanti visualizzato sul dispositivo mobile è presente una Soundbar esistente (ad es. "[AV] Samsung Soundbar S***B”), eliminarla.

• Ripetere i passaggi 1 e 2. Note sulla connessione Bluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.

• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.

• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.

• La Soundbar non esegue la connessione o la ricerca Bluetooth correttamente nelle situazioni seguenti: ‒ in presenza di un forte campo elettrico intorno alla Soundbar. ‒ quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar. ‒ se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

• I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i forni a microonde, i dispositivi LAN wireless e così via devono essere tenuti lontano dall'unità principale della Soundbar.

• La Soundbar è in grado di supportare i dati SBC (44.1 kHz, 48 kHz).

• Collegare soltanto a un dispositivo Bluetooth in grado di supportare la funzione A2DP (AV).

• Non è possibile collegare la Soundbar a un dispositivo Bluetooth in grado di supportare soltanto la funzione di vivavoce HF (Hands Free).

• Quando si collega la Soundbar a un dispositivo Bluetooth, posizionare i due dispositivi il più vicino possibile.

• Maggiore è la distanza tra la Soundbar e il dispositivo Bluetooth, peggiore sarà la qualità dell'audio. Il collegamento Bluetooth potrebbe interrompersi se i dispositivi non rientrano nel range di copertura.

• Il collegamento Bluetooth potrebbe non funzionare come previsto in aree con scarsa ricezione.ITA - 24

• Potrebbero vericarsi rumori o malfunzionamenti sul dispositivo Bluetooth nelle condizioni seguenti: ‒ Se il corpo entra in contatto con il trasmettitore di segnale sul dispositivo Bluetooth o sulla Soundbar. ‒ Negli angoli o in aree con ostacoli nelle vicinanze, come pareti o muri divisori, dove potrebbero vericarsi variazioni di corrente. ‒ Quando esposto a interferenze radio di altri prodotti che operano sugli stessi intervalli di frequenza, come apparecchiature mediche, forni a microonde e dispositivi LAN wireless. ‒ Ostacoli come porte e pareti possono comunque incidere sulla qualità dell'audio anche quando i dispositivi si trovano all'interno della portata effettiva.

• Tenere presente che non è possibile associare la Soundbar con altri dispositivi Bluetooth mentre l'opzione Bluetooth è in uso.

• Questo dispositivo wireless potrebbe causare interferenze elettriche durante il funzionamento. Disconnessione del dispositivo Bluetooth dalla Soundbar È possibile scollegare un dispositivo Bluetooth dalla Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• La Soundbar verrà scollegata.

• Se la Soundbar è disconnessa dal dispositivo Bluetooth, il LED multicolore della Soundbar lampeggia in "Rosso” tre volte. Disconnessione della Soundbar dal dispositivo Bluetooth Premere il pulsante (Multifunzione) sulla parte superiore della Soundbar o il pulsante (Sorgente) sul telecomando per passare a una modalità diversa da "Bluetooth”.

• La disconnessione richiede del tempo poiché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar (il tempo necessario può variare a seconda del dispositivo Bluetooth).ITA - 25 Metodo 2. Connessione tramite Wi-Fi (rete wireless) Per connettere una Soundbar a un dispositivo mobile tramite una rete wireless (Wi-Fi), è necessario disporre dell'app SmartThings. La connessione iniziale

1. Installare e avviare l'app SmartThings dal dispositivo mobile (smartphone o tablet).

2. Sull'app, seguire le istruzioni per aggiungere la Soundbar.

• Il popup automatico (seconda screenshot di seguito) potrebbe non essere visualizzato su alcuni dispositivi. Se la nestra popup non viene visualizzata, premere “ ” sulla schermata Home. La Soundbar viene aggiunta all'app.

• L'illustrazione in basso potrebbe variare a seconda della versione dell'app. Avvia app Popup automatico Aggiungi dispositivo App SmartThingsITA - 26 Utilizzo di Tap Sound Tocca la Soundbar con il tuo dispositivo mobile per riprodurre il suono del contenuto sul dispositivo mobile tramite la Soundbar.

• A seconda del dispositivo mobile, questa funzione potrebbe non essere supportata.

• Questa funzione è disponibile solo con i dispositivi mobili Samsung con Android 8.1 o versione successiva. Parte superiore della Soundbar Dispositivo mobile App SmartThings

1. Attivare la funzione Tap Sound sul dispositivo mobile.

• Per i dettagli su come attivare la funzione, consultare “Impostazione della funzione Tap Sound” di seguito. 2. Toccare la Soundbar con il dispositivo mobile. Selezionare “Start now” nella nestra dei messaggi che viene visualizzata. Viene stabilita una connessione Bluetooth tra dispositivo mobile e Soundbar.

3. Riprodurre il suono dei contenuti sul dispositivo mobile attraverso la Soundbar.

• Questa funzione consente di collegare un dispositivo mobile alla Soundbar tramite Bluetooth rilevando le vibrazioni che si vericano quando il dispositivo tocca la Soundbar.

• Assicurarsi che il dispositivo mobile non tocchi un angolo appuntito della Soundbar. La Soundbar o il dispositivo mobile può grafarsi o danneggiarsi.

• Si consiglia di utilizzare una cover per il dispositivo mobile. Toccare leggermente l'ampia area nella parte superiore della Soundbar, senza esercitare una forza eccessiva.

• Per usare questa funzione, aggiornare l'app SmartThings all'ultima versione. A seconda della versione dell'app, questa funzione potrebbe non essere supportata. Impostazione della funzione Tap Sound Usare l'app SmartThings per attivare la funzione Tap View, Tap Sound.

1. Eseguire l'app SmartThings sul dispositivo mobile.

2. Selezionare ( → ) nella schermata dell'app SmartThings visualizzata sul dispositivo mobile.

3. Impostare “Tap View, Tap Sound” su Attivo per consentire il funzionamento della funzione quando un dispositivo mobile si avvicina alla Soundbar. La funzione è attivata. NOTA

• Quando il dispositivo mobile è in modalità di risparmio energetico, la funzione Tap Sound non è in operazione.

• La funzione Tap Sound potrebbe non funzionare se ci sono dispositivi vicino alla Soundbar che causano interferenze radio come i dispositivi elettrici. Assicurarsi che i dispositivi che possono causare interferenze radio siano posizionati a una distanza sufciente dalla Soundbar.ITA - 27

07 CONNESSIONE TRAMITE APPLE AIRPLAY 2

• Questa funzione potrebbe non essere disponibile in alcuni Paesi.

• Questa Soundbar Samsung supporta AirPlay 2 e richiede iOS 11.4 o versioni successive. Con AirPlay 2 è possibile riprodurre in streaming musica, podcast e altro audio dai dispositivi Apple alla Soundbar Samsung.

• Assicurarsi che la Soundbar sia accesa e connessa alla stessa rete Wi-Fi del dispositivo Apple.

• Selezionare da un'app supportata da AirPlay o dal Centro di controllo su iPhone, iPad o Mac.

• Selezionare la Soundbar dall'elenco dei dispositivi disponibili per riprodurre l'audio corrente.ITA - 28 08 INSTALLAZIONE

Precauzioni per l'installazione

• Installare solo su una parete verticale.

• Non installare in luoghi caratterizzati da temperature e/o umidità elevate.

• Vericare se la parete è sufcientemente solida per sostenere il peso del prodotto. In caso contrario, rinforzare la parete o scegliere un altro punto per il montaggio.

• Prima di installare la Soundbar sulla parete, collegare i cavi dall'unità ai dispositivi esterni.

• Prima di installare l'unità, assicurarsi che sia spenta e scollegata dall'alimentazione. In caso contrario, potrebbero vericarsi scosse elettriche. Componenti del supporto per montaggio a parete AH81-15127A-01 A TYPE

700mm Guida per montaggio a parete x 2 x 4 (M5 X L55) Rondella di ssaggio Vite x 2 x 4 Supporto per montaggio a parete Ancoraggio vite

1. Posizionare la Guida per il montaggio a parete contro la supercie della

• La Guida per il montaggio a parete deve essere a livello.

• Installare la Soundbar almeno 5 cm sotto il TV se quest'ultimo è montato sulla parete. 5 cm o più

2. Allineare la linea centrale della Guida per il montaggio a parete con il

centro del TV (se si è deciso di montare la Soundbar sotto al TV) e ssare la Guida per il montaggio a parete al muro con del nastro adesivo.

• Se la Soundbar non verrà montata sotto al TV, posizionare la linea centrale al centro della supercie di installazione.

740mmB TYPE 700mm Linea centrale

3. Spingere la punta di una penna o di una matita nel centro dei disegni

TIPO A e TIPO B su ciascuna estremità della Guida per segnare la posizione dei fori per le viti di montaggio e rimuovere la Guida per il montaggio a parete. AH81-15127A-01 A TYPE

4. Utilizzando il trapano con una punta delle giuste dimensioni, praticare

un foro nella parete in corrispondenza di ciascun segno.

• Se i contrassegni non corrispondono alle posizioni delle viti prigioniere, accertarsi di inserire viti o tasselli adeguati nei fori prima di inserire le viti di montaggio. Se si utilizzano ancoraggi o tasselli, assicurarsi che i fori praticati siano sufcientemente grandi da accogliere gli ancoraggi o i tasselli utilizzati.

5. Far passare una vite (non fornita in dotazione) attraverso ciascuna

Rondella, quindi avvitare saldamente ciascuna vite in un apposito foro.ITA - 29

6. Installare le 2 staffe di montaggio a parete nell'orientamento corretto

sulla parte posteriore della Soundbar utilizzando 2 rondelle.

• Durante il montaggio, assicurarsi che la parte di sostegno delle staffe di montaggio a parete si trovi dietro la parte posteriore della Soundbar. Parte posteriore della Soundbar Estremità destra della Soundbar

7. Installare la Soundbar con le staffe di montaggio a parete ssando tali

staffe sulle viti di sostegno posizionate sulla parete.

8. Far scorrere la Soundbar verso il basso come mostrato di seguito per

fare in modo che le staffe di montaggio a parete siano posizionate saldamente sulle viti di sostegno.

• Inserire le viti di sostegno nella parte larga (posteriore) delle staffe di montaggio a parete e far scivolare le staffe verso il basso per fare in modo che queste ultime siano posizionate saldamente sulle viti di sostegno. SERVICE HDMI (ARC) SERVICE HDMI (ARC) SERVICE HDMI (ARC) DC 19V 09 INSTALLAZIONE DELLA

Microfoni Come illustrato nell'immagine, allineare il centro della Soundbar al centro del TV, quindi, prestando la massima attenzione, posizionare la Soundbar sul piedistallo del TV. A questo punto, posizionare i microfoni nella parte anteriore del piedistallo per non interferire con il riconoscimento vocale. Estremità destra della Soundbar

• Assicurarsi che la Soundbar sia posizionata su una supercie piana e solida.

• Una distanza insufciente dal TV potrebbe causare problemi acustici e di riconoscimento vocale.

• L'illustrazione in alto differisce a seconda del modello di telecomando.ITA - 30 10 AGGIORNAMENTO SOFTWARE Aggiornamento automatico Quando la Soundbar è connessa a Internet, gli aggiornamenti software avvengono automaticamente quando la Soundbar è spenta.

• Per utilizzare la funzione Auto Update (Aggiornamento automatico), la Soundbar deve essere connessa a Internet. La connessione Wi-Fi alla Soundbar termina quando si disinserisce il cavo di alimentazione della Soundbar o l'alimentazione viene interrotta. Se l'alimentazione viene interrotta, quando viene ripristinata o si ricollega il cavo di alimentazione, accendere la Soundbar, quindi riconnetterla a Internet. Aggiornamento USB Parte posteriore della Soundbar SERVICE HDMI (ARC)SERVICE HDMI(ARC) Adattatore per cavo da Micro USB a USB (non fornito in dotazione) Samsung potrebbe in futuro rendere disponibili aggiornamenti per il rmware di sistema della Soundbar. Quando è disponibile un aggiornamento, è possibile aggiornare la Soundbar connettendo l'unità USB che contiene il rmware di aggiornamento alla porta SERVICE della Soundbar.

1. Andare al sito (www.samsung.com) → cercare il nome del modello

nell'opzione di menu dell'assistenza clienti.

• Per ulteriori informazioni sull'aggiornamento, consultare la Guida all'aggiornamento.

2. Scaricare il le di aggiornamento (tipo USB).

3. Decomprimere il le per creare una cartella con il nome le.

4. Archiviare la cartella creata in un dispositivo USB, quindi collegarlo alla

5. Accendere la Soundbar. Quindi il prodotto viene aggiornato entro

3 minuti. Indicatore LED Bianco si sposta da sinistra a destra e da destra a sinistra

• Durante l'aggiornamento, non spegnere o rimuovere l'USB.

• Se il LED giallo è attivato una volta completato l'aggiornamento del software, questo signica che è in corso un ulteriore aggiornamento. Quando questo si verica, non spegnere l'alimentazione o rimuovere la USB.

• Se l'aggiornamento non procede, ricollegare il cavo di alimentazione della Soundbar.

• Se la versione più recente è già installata, l'aggiornamento non verrà effettuato.

• A seconda del tipo di USB, l'aggiornamento potrebbe non essere supportato.

• Se non è disponibile alcun le di aggiornamento, l'indicatore lampeggia in rosso 3 volte. Indicatore LED Rosso lampeggia 3 volte

• Se il le di aggiornamento è nella stessa versione o in una versione precedente a quella esistente, l'indicatore lampeggia in azzurro 3 volte. Indicatore LED Azzurro lampeggia 3 volte Ripristino 5 Sec Con la Soundbar accesa, premere i pulsanti (Volume) sul corpo in contemporanea per almeno 5 secondi. Il display LED cambia come illustrato di seguito e la Soundbar viene azzerata. Indicatore LED Azzurro lampeggia 3 volte Rosso lampeggia → spento Bianco si sposta da sinistra a destra e da destra a sinistra ATTENZIONE

• Tutte le impostazioni della Soundbar verranno ripristinate. Assicurarsi di eseguire questa procedura soltanto se è necessario un ripristino.ITA - 31 11 RISOLUZIONE DEI PROBLEMI Prima di contattare l'assistenza, controllare quanto segue. La Soundbar non si accende.

• Assicurarsi che il cavo di alimentazione della Soundbar sia inserita correttamente nella presa. La Soundbar funziona in modo non regolare.

• Disinserire e reinserire il cavo di alimentazione.

• Spegnere e riaccendere il dispositivo esterno e riprovare.

• In assenza di segnale, la Soundbar si spegne automaticamente dopo un certo periodo di tempo. Accendere la Soundbar. (Vedere pagina 9.) Il telecomando non funziona

• Puntare il telecomando direttamente sulla Soundbar.

• Ricaricare il telecomando. L'indicatore sulla Soundbar si accende in rosso sso.

• Il microfono è spento. Accendere il microfono. (Vedere pagina 7.) L'audio non viene diffuso dalla soundbar.

• Il volume della Soundbar è troppo basso o azzerato. Regolare il volume.

• Quando è connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile e così via), regolare il volume del dispositivo esterno.

• Per l'uscita audio della TV, selezionare Soundbar. (TV Samsung: Pagina iniziale ( ) → Menu → Impostazioni ( ) → Tutte le impostazioni ( ) → Suono → Uscita audio → Selezionare Soundbar)

• Il collegamento del cavo alla Soundbar non può essere allentato. Rimuovere il cavo e ricollegarlo.

• Rimuovere completamente il cavo di alimentazione, ricollegarlo e accendere il prodotto.

• Reimposta il prodotto e riprova. (Vedere pagina 30.) L'audio non viene diffuso dal subwoofer.

• Vericare che l'indicatore LED nella parte posteriore del Subwoofer è illuminato in blu. Ricollegare la Soundbar e il Subwoofer se l'indicatore lampeggia in blu o diventa rosso. (Vedere pagina 15.)

• Potrebbe vericarsi un problema se è presente un ostacolo tra la Soundbar e il subwoofer. Spostare i dispositivi in un'area libera da ostacoli.

• Altri dispositivi che inviano segnali in radiofrequenza nelle vicinanze potrebbero interrompere il collegamento. Tenere lontano il diffusore da questi dispositivi.

• Rimuovere e ricollegare la spina di alimentazione. Nel caso in cui vi siano effetti jitter, ritardi o rumori dal subwoofer

• Nel caso in cui vi siano oggetti tra la Soundbar e il subwoofer, questo potrebbe causare un problema. Riposizionare questi ultimi in un posto senza questo tipo di oggetto.

• Possono vericarsi effetti jitter o ritardi quando il subwoofer è lontano dalla Soundbar. Posizionarli accanto alla Soundbar.

• Potrebbero vericarsi effetti di jitter o ritardi quando la Soundbar è posizionata accanto a uno strumento o a un dispositivo elettrico che possono causare interferenze radio. Posizionare la Soundbar lontano da questi dispositivi che possono causare interferenze radio. (Ad es.: router wireless)

• Modicare lo stato di connessione della rete TV da wireless a cablato. Il volume del subwoofer è troppo basso

• Il volume originale del contenuto riprodotto potrebbe essere basso. Provare a regolare il livello del subwoofer. (Vedere pagina 10.)

• Avvicinare a sé il diffusore del subwoofer. Se il TV non è collegato tramite HDMI (ARC).

• Assicurarsi che il cavo HDMI sia collegato correttamente al terminale ARC. (Vedere pagina 17.)

• Il collegamento potrebbe non essere possibile a causa di un dispositivo esterno collegato (set-top box, console di gioco e così via). Connettere direttamente la Soundbar.

• HDMI-CEC potrebbe non essere attivo sulla TV. Attivare CEC sul menu della TV. (TV Samsung: Pagina iniziale ( ) → Menu → Impostazioni ( ) → Tutte le impostazioni ( ) → Connessione → External Device Manager → Anynet+ (HDMI-CEC) ON) L'audio non viene riprodotto quando il collegamento al TV viene effettuato nella modalità HDMI (ARC)

• Il dispositivo non è in grado di riprodurre il segnale di ingresso. Impostare l'uscita audio della TV su PCM o Dolby Digital. (Per una TV Samsung: Pagina iniziale ( ) → Menu → Impostazioni ( ) → Tutte le impostazioni ( ) → Suono → Impostazioni avanzate → Formato audio uscita digitale) La Soundbar non si connette tramite Bluetooth.

• Quando si connette un nuovo dispositivo, impostare la connessione su "Associazione Bluetooth”. (Premere il pulsante ASSOCIA sul telecomando oppure premere il pulsante (Mic On/Off) sul dispositivo per almeno 5 secondi).

• Se la Soundbar è collegata a un altro dispositivo, scollegarlo prima di cambiare dispositivo.

• Riconnetterlo dopo aver rimosso l'elenco degli altoparlanti Bluetooth sul dispositivo da connettere. (TV Samsung: Pagina iniziale ( ) → Menu → Impostazioni ( ) → Tutte le impostazioni ( ) → Suono → Uscita audio → Elenco altoparlanti Bluetooth)

• Rimuovere e ricollegare la spina di alimentazione, quindi riprovare.

• Reimposta il prodotto e riprova. (Per ulteriori informazioni, fare riferimento a "Ripristino”.)ITA - 32 Il suono si interrompe se connesso tramite Bluetooth.

• Alcuni dispositivi, ad es. microonde, router wireless ecc., possono causare interferenze radio se posizionati troppo vicino alla Soundbar.

• Se il dispositivo connesso tramite Bluetooth viene posizionato troppo lontano dalla Soundbar, l'audio potrebbe interrompersi. Avvicinare il dispositivo alla Soundbar.

• Se una parte del corpo entra in contatto con il trasmettitore Bluetooth o se il prodotto è installato su mobili di metallo, l'audio potrebbe interrompersi. Controllare l'ambiente di installazione e le condizioni d'uso. La Soundbar non si connette al Wi-Fi.

• Vericare se il router wireless è acceso.

• Spegnere il router, riaccenderlo, quindi riprovare.

• La Soundbar non si connette se il segnale wireless è troppo debole. Provare ad avvicinare il router alla Soundbar o a eliminare eventuali ostacoli tra la Soundbar e il router, se possibile.

• Se il router wireless è nuovo, è necessario ricongurare le impostazioni di rete del diffusore. La Soundbar non si accende automaticamente con il TV.

• Quando si spegne la Soundbar mentre si guarda la TV, la sincronizzazione della potenza con la TV è disattivata. Spegnere la TV. La funzione AVA non è disponibile nei casi seguenti.

• La funzione AVA non sarà disponibile con la funzione Q-symphony.

• La funzione AVA non sarà disponibile se il microfono è spento. Dopo aver collegato il TV alla Soundbar, ho cambiato la modalità Soundbar. Ma non viene emesso alcun suono dal TV.

• Collegando la Soundbar a un dispositivo mobile mentre la Soundbar è collegata al TV, questa emette l'audio dal dispositivo mobile mantenendo la connessione al TV. Quindi l'audio del TV non verrà emesso da nessun dispositivo.

• Scollegare il dispositivo mobile e l'audio del TV verrà nuovamente emesso dalla Soundbar. 12 LICENZA Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/ Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Usa il tuo cellulare, tablet o computer come telecomando remoto per Spotify. Vai su spotify.com/connect per scoprire come

• Il tuo prodotto Samsung è qualicato ENERGY STAR con le impostazioni predenite di fabbrica. La modica di determinate caratteristiche, impostazioni e funzionalità di questo prodotto può modicare il consumo energetico, possibilmente oltre i limiti richiesti per la qualica ENERGY STAR.

• Agenzia per la protezione dell'ambiente e Dipartimento dell'energia. ENERGY STAR è un programma congiunto delle agenzie governative, ideato per promuovere prodotti e pratiche efcienti dal punto di vista energetico. Fare riferimento a www.energystar.gov per ulteriori informazioni sul programma ENERGY STAR. Solo modello qualicato ENERGY STAR (Applicabile solo ai modelli Thin Client) In qualità di partner ENERGY STAR®, SAMSUNG ha stabilito che questo prodotto soddisfa le linee guida ENERGY STAR® per l'efcienza energetica.

• Il programma ENERGY STAR ha favorito la riduzione delle emissioni di gas serra e il risparmio di energia attraverso l'etichettatura volontaria.

• Le impostazioni di gestione dell'alimentazione di questo prodotto sono state abilitate per impostazione predenita e sono disponibili varie impostazioni di temporizzazione da 1 minuto a 5 ore.

• Il prodotto può riattivarsi premendo un pulsante sullo chassis dalla modalità di sospensione. Solo modello qualicato ENERGY STAR (gli altri modelli)

• In qualità di partner ENERGY STAR, Samsung ha stabilito che questo prodotto o questi modelli di prodotto soddisfano le linee guida ENERGY STAR per l'efcienza energetica.

Per inviare domande e richieste di informazioni sulle open source, contattare Samsung Open Source (http://opensource.samsung.com)

• Le gure e le illustrazioni nel presente manuale utente sono fornite solo come riferimento e possono differire dall'aspetto effettivo del prodotto.

• Potrebbe venire addebitato un costo amministrativo nei seguenti casi: (a) l'utente richiede l'assistenza di un tecnico e non viene rilevato alcun difetto nel prodotto (ovvero, l'utente non ha letto il manuale utente). (b) l'utente porta l'unità in un centro di riparazione e non viene rilevato alcun difetto nel prodotto (ovvero, l'utente non ha letto il manuale utente).

• Prima della visita di un tecnico, l'utente viene informato dell'importo del costo amministrativo.ITA - 34

Potenza max trasmettitore BT 100 mW a 2,4 GHz – 2,4835 GHz

• Samsung Electronics Co., Ltd si riserva il diritto di modicare le speciche senza preavviso.

• Il peso e le dimensioni sono approssimativi. Precauzione: Se si attiva/disattiva il Wi-Fi, la Soundbar viene riavviata automaticamente. Consumo di energia complessivo in standby (W) 5,1 W Per disattivare la connessione Wi-Fi: Tenere premuto il pulsante CH LEVEL sul telecomando della Soundbar per più di 30 secondi per attivare o disattivare la connessione Wi-Fi. Per disattivare la connessione Bluetooth: Tenere premuto il pulsante TONE CONTROL sul telecomando della Soundbar per più di 30 secondi per attivare o disattivare la connessione Bluetooth.ITA - 35

• Con la presente, Samsung dichiara che questa apparecchiatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge del Regno Unito. Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo: http://www.samsung.com. Andare alla pagina Supporto e immettere il nome del modello. L'uso di questa apparecchiatura è consentito in tutti i Paesi dell'UE e nel Regno Unito. La funzione 5 GHz WLAN (Wi-Fi o SRD) di questa apparecchiatura può essere utilizzata solo in ambienti interni. [Corretto smaltimento delle batterie del prodotto] (Applicabile nei Paesi con sistemi di raccolta differenziata) Il marchio riportato sulla batteria, sulla documentazione o sulla confezione, indica che la batteria di questo prodotto non deve essere smaltita insieme ai normali riuti domestici. Dove rafgurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66. La batteria installata in questo prodotto non è sostituibile dall’utente. Per informazioni sulla sostituzione, contattare il proprio fornitore di servizi. Non tentare di rimuovere o di incenerire la batteria. Non disassemblare, rompere o forare la batteria. Smaltire il prodotto conferendolo in una discarica idonea al riciclo e al trattamento del prodotto smaltito e della batteria. Rimozione della batteria

• Per rimuovere la batteria, contattate un centro assistenza autorizzato. Per le istruzioni sulla rimozione della batteria, visitate www.samsung.com/global/ ecodesign_energy.

• Per la vostra sicurezza, non dovete tentare di rimuovere la batteria. Una rimozione non corretta potrebbe causare danni alla batteria e al dispositivo, provocare infortuni e/o rendere il dispositivo non sicuro. Corretto smaltimento del prodotto (riuti elettrici ed elettronici) (Applicabile nei Paesi con sistemi di raccolta differenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cufa e cavo USB) non devono essere smaltiti con altri riuti al termine del ciclo di vita. Per evitare eventuali danni all’ambiente o alla salute causati dallo smaltimento dei riuti non corretto, si invita l’utente a separare il prodotto e i suddetti accessori da altri tipi di riuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400m

è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25cm. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e vericare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri riuti commerciali. Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina http://www.samsung.com/it/aboutsamsung/sustainability/environment/our-commitment/data/

REGOLAMENTO DELLA COMMISSIONE (UE) 2019/1782

Requisiti di progettazione eco-compatibile per gli alimentatori esterni: www.samsung.com/global/ecodesign_componentLAT - 2

2.0 canale 3.1.2 canale 5.1.4 canale

5.1 canale 3.1.2 canale 5.1.4 canale

Dolby Atmos® 3.1.2 canale 5.1.4 canale Game

2.0 canale 3.1.2 canale 5.1.4 canale

5.1 canale 3.1.2 canale 5.1.4 canale

Dolby Atmos® 3.1.2 canale 5.1.4 canale Standard

2.0 canale 2.1 canale 2.1 canale

5.1 canale 3.1 canale 5.1 canale

Dolby Atmos® 3.1.2 canale 5.1.4 canale Adaptive Sound

2.0 canale 3.1.2 canale 5.1.4 canale

5.1 canale 3.1.2 canale 5.1.4 canale

Dolby Atmos® 3.1.2 canale 5.1.4 canale DTS Virtual:X

2.0 canale 3.1.2 canale 5.1.4 canale

5.1 canale 3.1.2 canale 5.1.4 canale
