KÄYTTÖOHJE HWS811B SAMSUNG

3. Pakkige fail lahti, luues sama nimega kausta.

Ökodisaini nõuded välistele toiteallikatele: www.samsung.com/global/ecodesign_componentFIN - 2 TURVALLISUUSTIEDOT TURVALLISUUSVAROITUKSET ÄLÄ IRROTA KANTTA (TAI TAKAPANEELIA), SILLÄ SIITÄ VOI AIHEUTUA SÄHKÖISKUN VAARA. LAITTEEN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVISSA OLEVIA OSIA. JÄTÄ HUOLTOTOIMET PÄTEVÄN HUOLTOHENKILÖN TEHTÄVÄKSI. Alla olevassa taulukossa ovat niiden symbolien selitykset, joita Samsung- tuotteessasi voi olla. HUOMIO SÄHKÖISKUN VAARA. ÄLÄ AVAA. Tämä merkki tarkoittaa, että laitteen sisällä on suurjännitettä. On vaarallista koskea millään tavoin tämän laitteen sisäosiin. Tämä merkki tarkoittaa, että laitteen mukana on tärkeitä käyttö- ja huolto-ohjeita. Luokan II laite: Tämä merkki tarkoittaa, että laite ei edellytä maadoitusta. Jos tätä symbolia ei ole virtajohdolla varustetussa tuotteessa, tuote ON KYTKETTÄVÄ luotettavasti suojamaadoitukseen. AC-jännite: Tähän symboliin liittyvä nimellisjännite on vaihtovirtajännite. DC-jännite: Tähän symboliin liittyvä nimellisjännite on tasavirtajännite. Vaara. Tutustu käyttöohjeisiin: Tämä merkki tarkoittaa, että käyttäjän tulisi tutustua käyttöoppaassa oleviin turvallisuustietoihin. VAROITUS

• Tulipalon ja sähköiskun vaaran vähentämiseksi älä altista laitetta sateelle tai kosteudelle. HUOMIO

• SÄHKÖISKUN VÄLTTÄMISEKSI LAITA PISTOKKEEN LEVEÄ PISTOTULPPA LEVEÄÄN KOLOON, TYÖNNÄ PISTOKE POHJAAN.

• Tämän laitteen saa kytkeä vain maadoitettuun pistorasiaan.

• Jos laite täytyy saada irti sähköverkosta, pistoke täytyy irrottaa pistorasiasta, joten pistokkeen tulisi olla paikassa, jossa siihen pääsee helposti käsiksi.

• Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle. Älä aseta vedellä täytettyjä esineitä, kuten maljakkoja, laitteen päälle.

• Laitteen virta kytketään täysin pois päältä irrottamalla virtajohto seinän pistorasiasta. Tämän vuoksi virtajohdon on oltava aina helposti saatavilla.FIN - 3 VAROTOIMIA

1. Varmista, että käytettävä tasa- tai vaihtovirta vastaa laitteen pohjassa

olevassa arvotarrassa mainittua käyttöjännitevaatimusta. Asenna laite vaakasuoraan asentoon sopivalle alustalle (huonekalun päälle) niin, että sen ympärille jää tarpeeksi tilaa ilmanvaihtoon (7–10 cm). Varmista, ettei tuuletusaukkoja peitetä. Älä aseta laitetta vahvistimien tai muiden mahdollisesti kuumenevien laitteiden päälle. Tämä laite on suunniteltu jatkuvaan käyttöön Jos haluat katkaista laitteen virran kokonaan, irrota virtapistoke pistorasiasta. Irrota laitteen virtajohto pistorasiasta, jos et aio käyttää laitetta pitkään aikaan.

2. Irrota virtajohto pistorasiasta ukkosella. Salamaniskun aikaansaama

jännitepiikki voi vahingoittaa laitetta.

3. Älä altista laitetta suoralle auringonvalolle tai muille lämmönlähteille.

Muutoin laite voi ylikuumentua, ja siihen voi tulla toimintahäiriö.

4. Suojaa laite kosteudelta (esim. kukkamaljakot) ja normaalia

suuremmalta kuumuudelta (esim. takka) tai voimakkaita magneetti- tai sähkökenttiä synnyttäviltä laitteilta. Irrota virtajohto pistorasiasta, jos laitteeseen tulee toimintahäiriö. Laitetta ei ole tarkoitettu teolliseen käyttöön. Se on tarkoitettu vain henkilökohtaiseen käyttöön. Jos laitetta on säilytetty matalassa lämpötilassa, siihen voi tiivistyä kosteutta. Jos kuljetat laitetta talvella, odota ennen laiteen käyttöä noin kaksi tuntia, kunnes laite on lämmennyt huoneenlämpötilaan.

5. On mahdollista, että syttyy tulipalo tai tapahtuu räjähdys, joka

vahingoittaa kaukosäädintä tai aiheuttaa henkilövahinkoja.

• Älä kohdista kaukosäätimeen iskuja.

• Varo, että vieraat aineet, kuten metalli, neste tai pöly, eivät pääse kosketuksiin kaukosäätimen latausliittimen kanssa.

• Jos kaukosäädin on vahingoittunut tai haistat savua tai palavia höyryjä, lopeta kaukosäätimen käyttö välittömästi ja korjauta se Samsung-huollossa.

• Älä pura kaukosäädintä mielivaltaisesti.

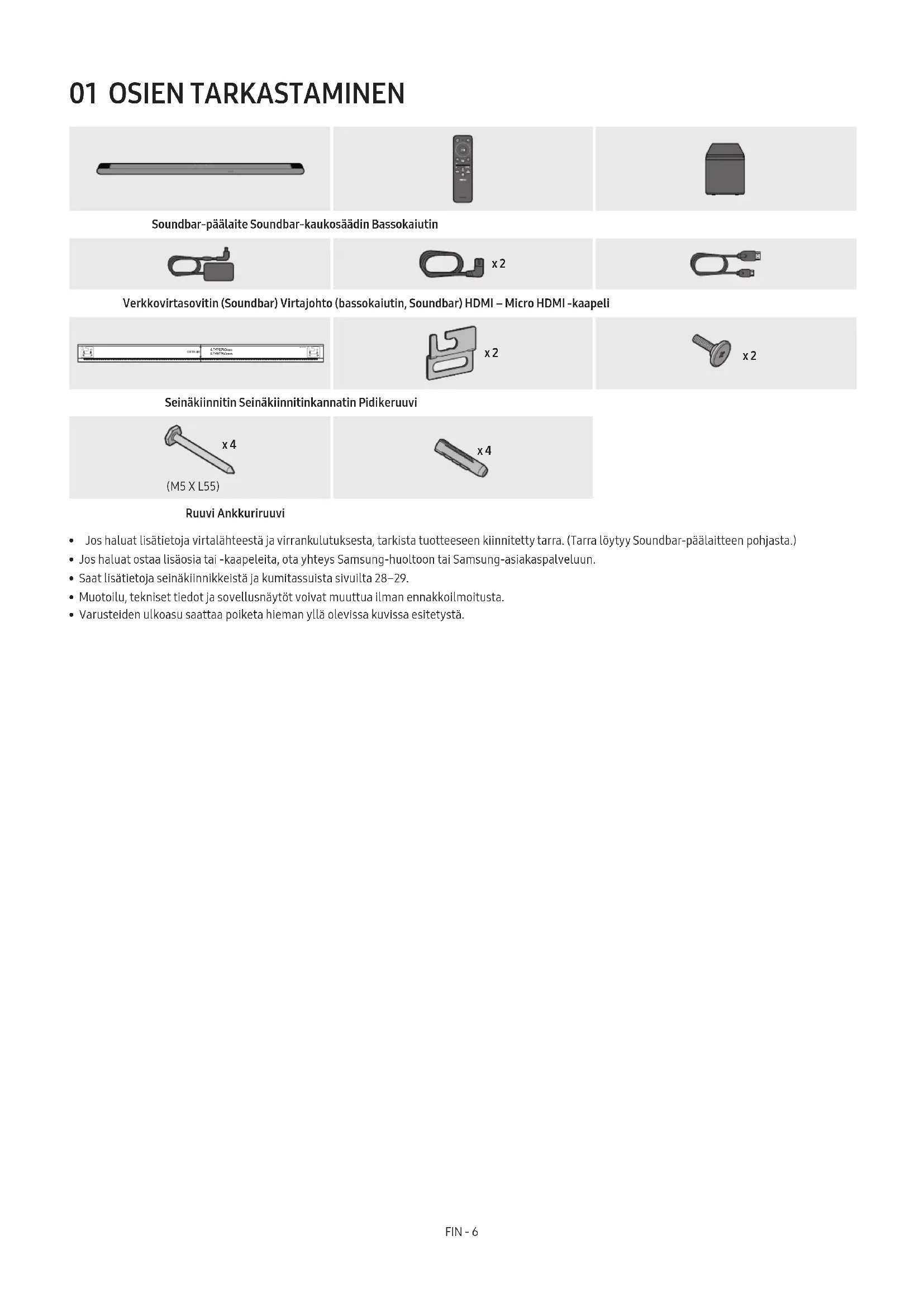

700mm x 2 x 2 Seinäkiinnitin Seinäkiinnitinkannatin Pidikeruuvi x 4 (M5 X L55) x 4 Ruuvi Ankkuriruuvi

• Jos haluat lisätietoja virtalähteestä ja virrankulutuksesta, tarkista tuotteeseen kiinnitetty tarra. (Tarra löytyy Soundbar-päälaitteen pohjasta.)

• Jos haluat ostaa lisäosia tai -kaapeleita, ota yhteys Samsung-huoltoon tai Samsung-asiakaspalveluun.

• Saat lisätietoja seinäkiinnikkeistä ja kumitassuista sivuilta 28–29.

• Muotoilu, tekniset tiedot ja sovellusnäytöt voivat muuttua ilman ennakkoilmoitusta.

• Varusteiden ulkoasu saattaa poiketa hieman yllä olevissa kuvissa esitetystä.FIN - 7 02 TUOTTEEN YLEISKATSAUS Soundbarin yläpaneeli

1 LED-merkkivalo LED-merkkivalo vilkkuu, palaa tai vaihtaa väriään Soundbar-laitteen kulloisenkin toimintatilan mukaan. LED-merkkivalon väri ja valojen määrä ilmaisevat aktiivisen tilan seuraavassa kuvatulla tavalla.

• Monivärinen LED-merkkivalo muuttuu valkoiseksi, syaaniksi, vihreäksi, punaiseksi tai siniseksi tilan mukaan.

(Monitoimi) -painike

• Käynnistä Soundbar-laite painamalla valmiustilassa (Monitoimi) -painiketta.

• Vaihda tilaa painamalla (Monitoimi) -painiketta. Joka kerta kun vaihdat tilaa, LED-merkkivalo syttyy valkoisena ja sammuu sitten. LED-merkkivalo Valkoinen palaa → sammuu Valkoinen palaa → sammuu Valkoinen palaa → sammuu ”TV ARC” ”Wi-Fi” ”Bluetooth”

(Äänenvoimakkuus) -painike Säätää äänenvoimakkuutta.

(Mikrofoni käytössä / ei käytössä) -painike Kytke mikrofoni käyttöön tai pois käytöstä painamalla painiketta. Kun mikrofoni ei ole käytössä, LED-merkkivalo palaa punaisena. LED-merkkivalo Punainen palaa “Mic Off” “Mic On”

• Kun kytket virtajohdon, virtapainike alkaa toimia 4–6 sekunnin kuluttua.

• Kun käynnistät tämän laitteen, äänen tuottamisen alkaminen kestää 4–5 sekuntia.

• Jos ääni kuuluu sekä televisiosta että Soundbar-laitteesta, siirry televisiossa äänen Asetukset-valikkoon ja vaihda television kaiutinasetukseksi Ulkoinen kaiutin.

• Voit ottaa äänipalautteen käyttöön ja poistaa sen käytöstä SmartThings-sovelluksella. Lisätietoja SmartThings-sovelluksen käytöstä saat kohdasta ”Vaihtoehto 2: Wi-Fi-yhteyden (langaton verkko) muodostaminen”.FIN - 8 Soundbarin takapaneeli DC 19V SERVICE HDMI

1 SERVICE Kytke tähän USB-tallennuslaite tuotteen ohjelmiston päivittämistä varten. 2 HDMI (ARC) Kytke television HDMI IN (ARC) -porttiin. (Katso sivua 17) 3 DC 19V Kytke tähän verkkovirtasovitin. (Power Supply In) (Katso sivua 14)

• Kun irrotat verkkolaitteen virtakaapelin pistorasiasta, vedä pistokkeesta. Älä vedä kaapelista.

• Älä kytke laitetta tai muita laitteita pistorasiaan, ennen kuin kaikki laitteiden väliset liitännät on tehty.FIN - 9

03 SOUNDBAR-LAITTEEN KAUKOSÄÄTIMEN KÄYTTÖ

Tietoja kaukosäätimestä

• Käytä kaukosäädintä alle 6 metrin päässä laitteesta. Käytettävissä oleva etäisyys vaihtelee langattoman yhteyden ympäristöolosuhteiden mukaan.

• Kun kaukosäädin ei toimi akun varauksen ehtymisen vuoksi, lataa akku USB-portin (C-type) kautta.

• Kuva vaihtelee kaukosäätimen mallin mukaan. USB-portti (C-type) lataamista varten Kaukosäätimen käyttäminen

Virta Tällä voit käynnistää Soundbar-laitteen ja sammuttaa sen. LED- merkkivalo Syaani välähtää X1 Palaa Punainen välähtää X3 Ei pala

• Automaattinen virrankatkaisu -toiminto Laite sammuu automaattisesti seuraavissa tilanteissa:

• TV ARC-, Wi-Fi- ja Bluetooth-tiloissa, jos äänisignaalia ei vastaanoteta 18 minuuttiin.

Lähde Tällä voit valita Soundbariin yhdistetyn lähteen.

• Äänipalaute käytössä / ei käytössä Voit ottaa Äänipalaute-toiminnon käyttöön tai poistaa sen käytöstä. Kun Soundbar-laite on sammutettuna (valmiustilassa), pidä kaukosäätimen (Lähde) -painiketta painettuna 5 sekuntia. LED- merkkivalo Syaani välähtää X1 Palaa Punainen välähtää X1 Ei pala

Ylä- ja alapainike sekä oikea ja vasen painike Valitse ylös, alas, vasemmalle tai oikealle painamalla merkittyjä kohtia. Valitse tai määritä toimintoja painamalla painiketta ylös, alas, vasemmalle tai oikealle.

• Musiikin ohitus Valitse seuraava musiikkitiedosto painamalla Oikea -painiketta. Valitse edellinen musiikkitiedosto painamalla Vasen -painiketta.

• ID SET Suorita ID SET -toiminto loppuun pitämällä Ylös-painiketta 5 sekuntia painettuna (kun muodostat yhteyden langattomaan bassokaiuttimeen tai langattomiin takakaiuttimiin).

Toista/keskeytä Voit toistaa musiikkia tai keskeyttää toiston painamalla tätä painiketta.

Mykistä Voit mykistää äänet painamalla (Mykistä) -painiketta. Voit poistaa mykistyksen painamalla sitä uudelleen. LED- merkkivalo Vilkkuu X jatkuvastiFIN - 10

Tiedot Painamalla tätä painiketta voit näyttää nykyisen toiminnon tiedot. (Katso sivua 7) Kun Dolby Atmos® -yhteys on muodostettu, merkkivalo välähtää syaanina kolme kertaa.

SOUND MODE Painamalla tätä painiketta voit valita haluamasi äänitilan. Joka kerta tilan vaihtuessa monivärinen LED-merkkivalo välähtää valkoisena. LED-merkkivalo Valkoinen välähtää X1 ”Surround” → ”Game” → ”Standard” → ”Adaptive Sound” → ”DTS Virtual:X”

• Surround Tarjoaa vakiotilaa laajemman äänikentän.

• Game Tarjoaa stereoskooppisen äänen, joka ympäröi sinut pelin tapahtumilla.

• Standard Toistaa alkuperäisen äänen.

• Adaptive Sound Analysoi sisällön reaaliaikaisesti ja tarjoaa optimaalisen äänikentän automaattisesti sisällön ominaisuuksien perusteella.

• DTS Virtual:X Mukaansatempaava 3D-ääni mistä tahansa sisällöstä.

VOLUME Voit säätää äänenvoimakkuutta painamalla ylä- tai alapainiketta. LED-merkkivalo Valkoinen siirtyy oikealle X1 Äänenvoimakkuuden lisäys Valkoinen siirtyy vasemmalle X1 Äänenvoimakkuuden vähennys

WOOFER (BASS) LEVEL Voit säätää woofer (basso) -tason asetukseen -12 tai välillä -6–+6 painamalla painiketta ylös- tai alaspäin. Jos haluat määrittää woofer (basso) -äänenvoimakkuustasoksi 0 (oletus), paina tätä painiketta.

Bluetooth PAIR Tällä voit asettaa Soundbar-laitteen Bluetooth-laiteparin muodostustilaan. Kun painat tätä painiketta, LED-näyttö muuttuu seuraavasti.

• Laiteparin muodostamisen aikana monivärinen LED-merkkivalo vaihtuu peräkkäin järjestyksessä punainen → vihreä → sininen. LED-merkkivalo Punainen → vihreä

• sininen välähtää Pariliitos Syaani välähtää X3 Yhteys on valmis ”Ready to connect via Bluetooth.”

CH LEVEL Painamalla tätä painiketta voit säätää kunkin kaiuttimen äänenvoimakkuutta.

• Voit säätää jokaisen kaiuttimen äänenvoimakkuutta valitsemalla ”Centre Level” tai ”Front Top Level” Ääniasetukset- kohdassa ja säätämällä sitten äänenvoimakkuutta välillä -6–+6 Ylös/alas-painikkeilla.

• Jos takakaiuttimet (myytävinä erikseen) on yhdistetty, ”Rear Level”- ja ”Rear Top Level” -asetukset ovat tuettuja. Säädä ”Rear Level”- ja ”Rear Top Level” -asetusten äänenvoimakkuutta välillä -6–+6 Ylös/alas-painikkeilla. LED-merkkivalo Valkoinen välähtää X1 ”Centre Level” → ”Front Top Level”FIN - 11

TONE CONTROL Painamalla tätä painiketta voit säätää diskantti- tai bassoäänen voimakkuutta. Voit muokata haluamaasi asetusta Ylös/ alas -painikkeilla. Tämä toiminto otetaan käyttöön äänitilassa Standard-tilaa lukuun ottamatta.

• Voit säätää diskantti- tai bassoäänten voimakkuutta valitsemalla ”Treble” tai ”Bass” Ääniasetukset-kohdassa ja säätämällä sitten äänenvoimakkuutta välillä -6–+6 Ylös/alas -painikkeilla.

• Bassotason muuttuessa myös woofertasoa säädetään vastaavasti. LED-merkkivalo Valkoinen välähtää X1 ”Treble” → ”Bass”

Äänen hallinta Painamalla tätä painiketta voit määrittää äänitoiminnon. Voit muokata haluamaasi asetusta Up (ylä)- ja Down (alapainikkeilla). Joka kerta tilan vaihtuessa monivärinen LED-merkkivalo välähtää valkoisena. LED-merkkivalo Valkoinen välähtää X1 ”SpaceFit Sound” → ”Active Voice Amplier” → ”Voice enhancement” → ”Night Mode” → ”Sync” → ”Virtual”

• Voice enhancement -toiminto helpottaa elokuvien ja TV-ohjelmien puhuttujen vuoropuhelujen kuulemista.

• Night Mode on optimoitu yöajan katseluun niin, että asetuksia on säädetty vähentämään äänenvoimakkuutta, mutta pitämään vuoropuhelun selkeänä.

• Voit säätää jokaisen taajuusalueen ääntä painamalla (Äänen hallinta) -painiketta noin 5 sekuntia. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz ovat valittavissa Vasen/oikea -painikkeilla, ja jokaista voi säätää välillä -6–+6 Ylös/alas -painikkeilla. (Varmista, että äänitilan asetuksena on STANDARD.

• Jos TV:n kuva ja Soundbar-laitteen toistama ääni ovat epätahdistettuja, valitse ”Sync” Ääniasetukset-kohdassa ja määritä sitten ääniviiveen asetukseksi 0–300 millisekuntia Ylös/alas -painikkeilla.

• ”Sync” on tuettu vain joissakin toiminnoissa.

• Virtual-toiminnon asetuksen voi valita vaihtoehdoista On/Off painamalla Ylös/alas -painikkeita. 14 USB-portti (C-type) lataamista varten LED-merkkivalo syttyy, kun laitetta ladataan. Kun akku on latautunut täyteen, LED-merkkivalo sammuu.

• USB-kaapeli ei sisälly toimitukseen.

• Kun kaukosäädin ei toimi akun varauksen ehtymisen vuoksi, lataa akku USB-portin (C-type) kautta. Aktiivinen äänen vahvistus (AVA)

• Analysoi ulkoiset äänet, kun Soundbar toistaa ääntä, jotta puheääni kuuluu aina selkeästi.

• Analyysin aikana ei tallenneta tietoja. Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa) Piilotettu painike Viitesivu Kaukosäätimen painike Toiminto WOOFER (ylös) TV:n kaukosäädin käytössä / ei käytössä (valmiustila) sivu 13 Ylös ID SET sivu 9 (Äänen hallinta) 7-alueinen taajuuskorjain sivu 11 (Lähde) Äänipalaute käytössä / ei käytössä (valmiustila) sivu 9FIN - 12 Eri äänitehostetilojen lähtösignaalitiedot Tehoste Tulo Lähtö Vain bassokaiutin sisältyy Bassokaiutin ja langaton takakaiutinsarja sisältyvät Surround 2.0-kan. 3.1.2-kan. 5.1.4-kan. 5.1-kan. 3.1.2-kan. 5.1.4-kan. Dolby Atmos® 3.1.2-kan. 5.1.4-kan. Game 2.0-kan. 3.1.2-kan. 5.1.4-kan. 5.1-kan. 3.1.2-kan. 5.1.4-kan. Dolby Atmos® 3.1.2-kan. 5.1.4-kan. Standard 2.0-kan. 2.1-kan. 2.1-kan. 5.1-kan. 3.1-kan. 5.1-kan. Dolby Atmos® 3.1.2-kan. 5.1.4-kan. Adaptive Sound 2.0-kan. 3.1.2-kan. 5.1.4-kan. 5.1-kan. 3.1.2-kan. 5.1.4-kan. Dolby Atmos® 3.1.2-kan. 5.1.4-kan. DTS Virtual:X 2.0-kan. 3.1.2-kan. 5.1.4-kan. 5.1-kan. 3.1.2-kan. 5.1.4-kan. Dolby Atmos® 3.1.2-kan. 5.1.4-kan.

• Samsungin langaton takakaiutinsarja on ostettavissa erikseen. Jos haluat ostaa sarjan, ota yhteyttä jälleenmyyjään, jolta ostit Soundbar-laitteen.

• Tilaäänikaiuttimista ei kuulu ääntä kaksikanavaisessa toistossa, kun STANDARD -tila on käytössä. Jos haluat ottaa surround-kaiuttimien äänen käyttöön, vaihda tehostetilaksi SURROUND.

• Kun tulolähde on Dolby Atmos®, vain bassokaiutinta käytettäessä ääni on 3.1.2-kanavainen, kun taas bassokaiutinta ja langatonta takakaiutinsarjaa käytettäessä ääni on 5.1.4-kanavainen.FIN - 13 Soundbar-laitteen äänenvoimakkuuden säätäminen television kaukosäätimellä Voit säätää Soundbar-laitteen äänenvoimakkuutta television kaukosäätimellä.

• Tätä toimintoa voidaan käyttää vain infrapunakaukosäätimillä. Bluetooth-kaukosäätimiä (kaukosäätimiä, jotka vaativat laiteparin muodostamista) ei tueta.

• Ota televisiossa käyttöön asetus Ulkoinen kaiutin, jos haluat käyttää tätä toimintoa.

• Tätä toimintoa tukevat valmistajat: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Sammuta Soundbar-laite.

2. Työnnä WOOFER -painiketta ylöspäin ja pidä sitä painettuna 5 sekuntia.

Joka kerta, kun painat WOOFER -painiketta ylöspäin ja pidät sitä painettuna 5 sekuntia, tila vaihtuu seuraavassa järjestyksessä: ”OFF-TV REMOTE” (Oletustila), ”SAMSUNG-TV REMOTE”, ”ALL-TV REMOTE”. Kaukosäätimen painike LED-merkkivalo Tila (Oletustila) Punainen välähtää X1 ”Off-TV Remote” (Oletustila) Poista TV:n kaukosäädin käytöstä. Syaani välähtää X1 ”Samsung-TV Remote” Ota käyttöön Samsung-television infrapunakaukosäädin. Sininen välähtää X1 ”All-TV Remote” Ota käyttöön muun valmistajan television infrapunakaukosäädin.FIN - 14 04 SOUNDBARIN KYTKEMINEN Virran ja laitteiden kytkeminen Liitä bassokaiutin ja Soundbar virtajohdon avulla pistorasiaan seuraavassa järjestyksessä:

• Jos haluat lisätietoja virtavaatimuksista ja virrankulutuksesta, tarkista tuotteeseen kiinnitetty tarra. (Tarra löytyy Soundbar-päälaitteen pohjasta.)

1. Kytke virtajohto bassokaiuttimeen.

Bassokaiuttimen takaosa Virtajohto

2. Liitä virtajohto Soundbariin.

Soundbar-päälaitteen takaosa DC 19V DC 19V Virtajohto Verkkolaite 3. Kytke virta Soundbar-laitteeseen ja bassokaiuttimeen. Bassokaiutin yhdistetään automaattisesti, kun Soundbar-laite käynnistetään. LINK LED-MERKKIVALO – Palaa sinisenä HUOMAUTUS

• Kytke bassokaiuttimen virta ennen Soundbariin kytkemistä. Bassokaiutin yhdistetään automaattisesti Soundbariin, kun siihen kytketään virta.

• Jos irrotat kytkennän ja kytket virtajohdon uudelleen, kun tuotteen virta on päällä, Soundbarin virta kytketään automaattisesti päälle.FIN - 15 Bassokaiuttimen yhdistäminen manuaalisesti Ennen kuin kytket manuaalisesti alla annettujen ohjeiden mukaisesti, toimi seuraavasti:

• Varmista, että Soundbarin ja bassokaiuttimen virtakaapelit on kytketty oikein.

• Varmista, että Soundbarin virta on sammutettu.

1. Kytke Soundbarin päävirta pois päältä.

2. Paina bassokaiuttimen takaosan ID SET -painiketta painettuna vähintään 5 sekunnin ajan.

• Punainen merkkivalo jokaisen kaiuttimen takaosassa sammuu ja sininen merkkivalo vilkkuu. 5 Sec Bassokaiuttimen takaosa Sininen vilkkuu nopeasti Bassokaiuttimen takaosa

3. Pidä kaukosäätimen Ylös -painiketta painettuna 5 sekuntia.

• Soundbar-laite käynnistyy automaattisesti, kun ID SET -toiminto on valmis. 5 Sec LED- merkkivalo Punainen → vihreä → sininen välähtää

4. Tarkista, palaako LINK LED -merkkivalo sinisenä (yhteys valmis).

LINK LED-MERKKIVALO – Palaa sinisenä LINK LED -merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti sinisenä, kun Soundbar- laitteen ja langattoman bassokaiuttimen välinen yhteys on muodostettu.FIN - 16 Bassokaiuttimen takaosan merkkivalot Merkkivalo Tila Kuvaus Ratkaisu Sininen Palaa Yhteys onnistui (normaali toiminta)

Vilkkuu Yhteyttä palautetaan Varmista, että Soundbar-päälaitteeseen kytketty virtakaapeli on kytketty oikein tai odota noin viisi minuuttia. Jos vilkkuminen jatkuu, yritä yhdistää bassokaiutin manuaalisesti. Katso sivua 15. Punainen Palaa Valmiustila (Soundbar- päälaitteen ollessa sammutettuna) Varmista, että Soundbar-päälaitteeseen kytketty virtakaapeli on kytketty oikein. Yhteys katkennut Muodosta yhteys uudelleen. Katso yhteyden manuaalisen muodostamisen ohjeet sivulta 15. Sininen ja punainen Vilkkuu Toimintahäiriö Tarkista Samsung-huollon yhteystiedot tästä käyttöoppaasta. HUOMAUTUS

• Jos päälaitteen virta katkaistaan, langaton bassokaiutin siirtyy valmiustilaan ja bassokaiuttimen takaosassa oleva STANDBY -merkkivalo vilkkuu ensin sinisenä useita kertoja ja muuttuu sitten punaiseksi.

• Jos käytät Soundbar-laitteen lähellä laitetta, joka käyttää samaa taajuutta kuin Soundbar-laite, häiriöt voivat aiheuttaa äänen katkeilua.

• Päälaitteen langattoman signaalin enimmäistoimintaetäisyys on noin 10 metriä, mutta se voi vaihdella käyttöympäristön mukaan. Jos päälaiteen ja langattoman bassokaiuttimen välissä on teräsbetoni- tai metalliseinä, järjestelmä ei ehkä toimi lainkaan, koska langaton signaali ei läpäise metallia. HUOMIO

• Langattoman signaalin vastaanottoantennit ovat langattoman bassokaiuttimen sisällä. Suojaa laitteet vedeltä ja kosteudelta.

• Parhaan kuuntelunautinnon saavuttamiseksi varmista, että langatonta bassokaiutinta ympäröivällä alueella ei ole mitään esteitä. SWA-9500S-laitteen (myydään erikseen) yhdistäminen Soundbar-laitteeseen Laajenna aitoon langattomaan tilaäänentoistoon yhdistämällä Samsungin langaton takakaiutinsarja (SWA-9500S, myydään erikseen) Soundbar- laitteeseen. Yksityiskohtaisia tietoja liitännöistä saat Samsungin langattoman takakaiutinsarjan käyttöoppaasta.FIN - 17

05 YHTEYDEN MUODOSTAMINEN TELEVISIOON

HDMI ARC (Audio Return Channel) -liitäntää tukevan television kytkeminen HUOMIO

• Kun käytät HDMI – Micro HDMI -kaapelia, varo, ettet riko kaapelin liitäntöjä.

• Kun HDMI-kaapeli on kytkettynä, HDMI-signaali vastaanotetaan ensin.

• Jos haluat kytkeä HDMI-kaapelin television ja Soundbarin välille, muista käyttää ARC-merkittyä liitäntää. Muussa tapauksessa et ehkä kuule television ääniä.

• Suositeltu kaapeli on High Speed HDMI Cable with Ethernet. HDMI IN (ARC) SERVICE HDMI (ARC) Kytke television HDMI IN (ARC)- tai (eARC)-porttiin. Kytke Soundbar-päälaitteen HDMI (ARC) -porttiin. HDMI – Micro HDMI -kaapeli Soundbarin takaosa Soundbarin yläosa LED-merkkivalo Valkoinen palaa → sammuu ”TV ARC”

1. Sammuta Soundbarin ja television virta. Kytke sitten HDMI-kaapeli kuvassa näytetyllä tavalla.

2. Käynnistä Soundbar ja televisio.

3. Television ääni toistetaan Soundbar-laitteen kautta.

• Jos television äänet eivät kuulu, paina Soundbarin yläosan (Monitoimi) -painiketta tai kaukosäätimen (Lähde) -painiketta ja valitse tilaksi ”TV ARC” -tila.

• Jos ääntä ei kuulu, tarkista HDMI-kaapelin liitäntä uudelleen.

• Voit muokata Soundbarin äänenvoimakkuutta television kaukosäätimen äänenvoimakkuuspainikkeilla. HUOMAUTUS

• Suosittelemme, että käytät ytimetöntä HDMI-kaapelia, jos se on mahdollista. Jos käytät ytimellistä HDMI-kaapelia, käytä kaapelia, jonka ytimen halkaisija on enintään 14 milliä.

• Tämä toiminto ei ole käytettävissä, jos HDMI-kaapeli ei tue ARC-liitäntää.

• Jos lähetyksen äänet ovat Dolby Digital -koodattuja ja television “Digital Output Audio Format” -asetuksena on PCM, suosittelemme sen vaihtamista Dolby Digitaliin. Kun vaihdat television asetusta, äänenlaatu paranee. (Television valikossa saatetaan käyttää eri nimiä kuin Dolby Digital ja PCM, mutta tämä riippuu televisiovalmistajasta.)FIN - 18 Bluetoothilla yhdistäminen Kun Samsung-televisio yhdistetään Bluetoothilla, kuulet stereoäänet ilman vaivalloista kaapeleiden kytkemistä.

• Kerrallaan voi yhdistää vain yhden Samsung-television.

• Voit yhdistää Bluetoothia tukevan Samsung-television. Tarkista televisiosi tekniset tiedot. Ensimmäinen yhteys

Bluetooth-laiteparin muodostusnäppäin LED-merkkivalo SOUNDBAR SOUND MODE WOOFER

CH LEVEL TONE CONTROL (TAI) ”Bluetooth”-tilassa 5 Sec Punainen → vihreä → sininen välähtää Pariliitos Syaani välähtää X3 Yhteys on valmis

• Laiteparin muodostamisen aikana monivärinen LED-merkkivalo vaihtuu peräkkäin järjestyksessä punainen → vihreä → sininen. ”Ready to connect via Bluetooth.”

(esimerkiksi Koti ( ) → Valikko → Asetukset ( ) → Kaikki asetukset ( ) → Ääni → Äänilähtö → Bluetooth-kaiuttimien luettelo → [AV] Samsung Soundbar S***B (Bluetooth))

3. Valitse television luettelosta ”[AV] Samsung Soundbar S***B”.

Käytettävissä olevan Soundbarin kohdalla lukee television Bluetooth-laiteluettelossa “Need Pairing” tai “Paired”. Jos haluat yhdistää Samsung-television Soundbariin, valitse viesti ja muodosta sitten yhteys.

4. Kuulet nyt Samsung-television äänet Soundbarista.

Jos laitteen yhdistäminen epäonnistuu

• Jos sinulla on jo Soundbar (esimerkiksi [AV] Samsung Soundbar S***B) Samsung-television kaiutinluettelossa, poista se.

• Toista sitten vaiheet 1–3. Soundbarin ja Samsung-television yhteyden katkaiseminen Paina Soundbarin yläosan (Monitoimi) -painiketta tai kaukosäätimen (Lähde) -painiketta ja valitse jokin muu tila kuin ”Bluetooth”.

• Yhteyden katkaiseminen vie aikaa, koska Samsung-television täytyy vastaanottaa vastaus Soundbarilta. (Tähän kuluva aika voi vaihdella Samsungin eri televisiomalleissa.) Huomautuksia Bluetooth-yhteyksistä

• Jos haluat muodostaa Bluetooth-yhteyden uuden laitteen kanssa, uuden laitteen tulisi olla metrin säteellä.

• Jos sinulta kysytään PIN-koodia, kun muodostat Bluetooth-yhteyttä, anna PIN-koodiksi 0000.

• Soundbar sammuu automaattisesti, kun se on ollut valmiustilassa 18 minuuttia.

• Soundbar ei ehkä voi suorittaa Bluetooth-hakua tai muodostaa Bluetooth-yhteyttä oikein seuraavissa tilanteissa: ‒ Jos Soundbarin ympärillä on vahva sähköinen kenttä. ‒ Jos Soundbariin on yhdistetty samanaikaisesti useita Bluetooth-laitteita. ‒ Jos Bluetooth-laite on sammutettu, jos ei ole paikoillaan tai jos siinä on toimintahäiriö.

• Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattoman lähiverkon laitteet jne.FIN - 19 Wi-Fi-yhteyden muodostaminen Yhteyden muodostamista edeltävä tarkistuslista

• Wi-Fi-yhteys on käytettävissä vain Samsung-televisiossa.

• Varmista, että langattoman reitittimen (Wi-Fi) virta on kytketty ja että televisio on yhdistetty reitittimeen.

• Television ja Soundbarin on oltava yhdistettyinä samaan langattomaan verkkoon (Wi-Fi).

• Jos langaton reititin (Wi-Fi) käyttää DFS-kanavaa, television ja Soundbarin välille ei voi muodostaa Wi-Fi-yhteyttä. Saat lisätietoja ottamalla yhteyttä Internet-palveluntarjoajaasi.

• Valikot voivat vaihdella valmistusvuoden mukaan, joten perehdy television käyttöoppaaseen.

• Jos haluat muodostaa television ja Soundbarin välille Wi-Fi-yhteyden, yhdistä ensin Soundbar langattomaan reitittimeen. Lisätietoja Wi-Fi-yhteyden muodostamisesta on sivulla 25. 1. Lisätietoja Soundbarin Wi-Fi-yhteydestä on sivulla 25, ”Vaihtoehto 2: Wi-Fi-yhteyden (langaton verkko) muodostaminen”.

2. Vaihda television syöttölähde Soundbarin Ääni-valikossa.

• Samsung-televisiot, jotka on julkistettu vuonna 2017 tai myöhemmin Ääni → Äänilähtö → [AV] Samsung Soundbar S***B (Wi-Fi)FIN - 20 Yhteyden muodostaminen Dolby Atmos -tekniikkaa tukevaan televisioon Yhteyden muodostamista edeltävä tarkistuslista

• Dolby Atmos® on tuettu ”TV ARC”- tai ”Wi-Fi”-tilassa.

• Varmista, että sisältö tukee Dolby Atmos® -tekniikkaa. HDMI IN (ARC) SERVICE HDMI (ARC) Kytke television HDMI IN (ARC) -porttiin HDMI – Micro HDMI -kaapeli Soundbarin takaosa Soundbarin yläosa LED-merkkivalo Valkoinen palaa → sammuu ”TV ARC”

1. Sammuta Soundbarin ja television virta. Kytke sitten HDMI-kaapeli kuvassa näytetyllä tavalla.

2. Käynnistä Soundbar ja televisio.

3. Television äänet kuuluvat Soundbar-laitteesta.

LED- merkkivalo Valkoinen palaa → sammuu ”Wi-Fi” TV:n valikko Wi-Fi

1. Yhdistä Soundbar ja televisio samaan langattomaan verkkoon (Wi-Fi).

2. Valitse television äänilähdöksi Soundbar.

3. Television äänet kuuluvat Soundbar-laitteesta.

• Kun käytössä on Dolby Atmos®: Jos tulolähde on Dolby Atmos®, katso ”Eri äänitehostetilojen lähtösignaalitiedot” sivulla 12.

• Dolby Atmos® -asetusten määrittäminen BD-soittimessa tai muussa televisioon yhdistetyssä laitteessa. Avaa BD-soittimen tai muun laitteen asetusvalikon äänilähtöasetukset ja varmista, että Bitstream-asetuksena on ”Ei koodausta”. Esimerkiksi Samsungin BD-soittimessa valitse Kotivalikko → Ääni → Digitaalilähtö ja valitse sitten Bitstream (käsittelemätön).

• Tämä toiminto on käytettävissä joissakin Samsung-televisioissa ja joissakin Soundbar-malleissa.FIN - 21 Q-Symphony-toiminnon käyttäminen Q-Symphony-toimintoa käytettäessä Soundbar-laite synkronoituu Samsung-TV:n kanssa ja lähettää ääntä kahden laitteen kautta, mikä takaa optimaalisen tilaäänentoiston. Kun Soundbar-laite on yhdistetty, ”TV+Soundbar” näkyy television Äänilähtö -valikon alapuolella. Valitse asianmukainen valikko. TV:n valikko HDMI – Micro HDMI -kaapeli LED- merkkivalo Valkoinen palaa → sammuu ”TV ARC”

• Esimerkki TV:n valikosta: TV + [AV] Soundbar-sarjan nimi (HDMI) LED- merkkivalo Valkoinen palaa → sammuu ”Wi-Fi” TV:n valikko Wi-Fi

• Esimerkki TV:n valikosta: TV + [AV] Soundbar-sarjan nimi (Wi-Fi) HUOMAUTUS

• Toiminta voi määräytyä television tukemien koodekkien mukaan.

• Tämä toiminto on tuettu vain, kun HDMI-kaapeli on yhdistetty tai Wi-Fi-yhteys on muodostettu.

• Varmista, että TV ja Soundbar-laite käyttävät samaa langatonta reititintä/taajuutta.

• Tämä toiminto on käytettävissä joissakin Samsung-televisioissa ja joissakin Soundbar-malleissa.FIN - 22 Spacet-äänen käyttäminen Takaa optimaalisen äänenlaadun analysoimalla kuuntelutilat. Vaihtoehto 1. Yhteyden muodostaminen Soundbar-laitteen kautta Jos haluat ottaa tämän toiminnon käyttöön, ota SpaceFit Sound -tila Soundbar-laitteen kaukosäätimellä käyttöön. ( (Äänen hallinta) → ”SpaceFit Sound Off” → ( Ylös ) → ”SpaceFit Sound On”)

• Tämä toiminto on käytettävissä kaikissa äänitiloissa. Vaihtoehto 2. Yhteyden muodostaminen television kautta Jos haluat ottaa tämän toiminnon käyttöön, ota Mukautuva ääni+ -tila Samsung-television valikossa käyttöön. (Koti ( ) → Valikko → Asetukset ( ) → Kaikki asetukset ( ) → General → Älykkään tilan asetukset → Mukautuva ääni+)

• Soundbar-laitteen äänitilaksi muuttuu automaattisesti Mukautuva ääni+, jos otat Mukautuva ääni+ -tilan televisiossa käyttöön. HUOMAUTUS Tämä toiminto toimii, kun Soundbar-laite muodostaa yhteyden johonkin Samsung-televisioon.FIN - 23

06 MOBIILILAITTEEN YHDISTÄMINEN

Vaihtoehto 1: Bluetoothilla yhdistäminen Kun mobiililaite yhdistetään Bluetoothilla, kuulet stereoäänet ilman vaivalloista kaapeleiden kytkemistä.

• Kun yhdistät Bluetooth-laitteen, jonka kanssa on muodostettu laitepari, silloin, kun Soundbarin virta ei ole päällä, Soundbar käynnistyy automaattisesti. Mobiililaite Ensimmäinen yhteys Kun olet yhdistämässä uutta Bluetooth-laitetta, varmista, että se on metrin säteellä.

Bluetooth-laiteparin muodostusnäppäin LED-merkkivalo SOUNDBAR SOUND MODE WOOFER

CH LEVEL TONE CONTROL (TAI) ”Bluetooth”-tilassa 5 Sec Punainen → vihreä → sininen välähtää Pariliitos Syaani välähtää X3 Yhteys on valmis

• Laiteparin muodostamisen aikana monivärinen LED-merkkivalo vaihtuu peräkkäin järjestyksessä punainen → vihreä → sininen. ”Ready to connect via Bluetooth.”

2. Valitse laitteessasi näytettävästä luettelosta ”[AV] Samsung Soundbar S***B”.

3. Voit toistaa Bluetooth-yhteydellä yhdistetyssä laitteessa olevia musiikkitiedostoja Soundbarin kautta.

Jos laitteen yhdistäminen epäonnistuu

• Jos sinulla on jo Soundbar (esimerkiksi ”[AV] Samsung Soundbar S***B”) mobiililaitteen kaiutinluettelossa, poista se.

• Toista vaiheet 1 ja 2. Huomautuksia Bluetooth-yhteyksistä

• Jos haluat muodostaa Bluetooth-yhteyden uuden laitteen kanssa, uuden laitteen tulisi olla metrin säteellä.

• Jos sinulta kysytään PIN-koodia, kun muodostat Bluetooth-yhteyttä, anna PIN-koodiksi 0000.

• Soundbar sammuu automaattisesti, kun se on ollut valmiustilassa 18 minuuttia.

• Soundbar ei ehkä voi suorittaa Bluetooth-hakua tai muodostaa Bluetooth-yhteyttä oikein seuraavissa tilanteissa: ‒ Jos Soundbarin ympärillä on vahva sähköinen kenttä. ‒ Jos Soundbariin on yhdistetty samanaikaisesti useita Bluetooth-laitteita. ‒ Jos Bluetooth-laite on sammutettu, jos ei ole paikoillaan tai jos siinä on toimintahäiriö.

• Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattoman lähiverkon laitteet jne.

• Soundbar-laite tukee SBC-koodattua dataa (44,1 kHz, 48 kHz).

• Yhdistä vain Bluetooth-laitteeseen, joka tukee A2DP (AV) -toimintoa.

• Soundbar-laitetta ei voi yhdistää Bluetooth-laitteeseen, joka tukee vain HF (handsfree) -toimintoa.

• Kun yhdistät Soundbar-laitteen Bluetooth-laitteeseen, sijoita ne mahdollisimman lähelle toisiaan.

• Mitä kauempana Soundbar-laite ja Bluetooth-laite ovat toisistaan, sitä huonompi äänenlaatu on. Bluetooth-yhteys voi katketa, kun laitteet ovat tehollisen käyttöalueen ulkopuolella.

• Bluetooth-yhteys ei ehkä toimi tarkoitetulla tavalla alueilla, joilla vastaanoton laatu on huono.FIN - 24

• Bluetooth-laitteessa voi esiintyä kohinaa tai toimintahäiriö seuraavissa tilanteissa: ‒ Kun runko on kosketuksissa Bluetooth-laitteen tai Soundbar-laitteen lähetinvastaanottimeen ‒ Kulmissa tai kun lähellä on este, kuten seinä tai väliseinä, jotka voivat aiheuttaa sähköisiä muutoksia. ‒ Kun laite on alttiina muiden samalla taajuusalueella toimivien tuotteiden, kuten lääkinnällisten laitteiden, mikroaaltouunien ja langattomien lähiverkkolaitteiden, aiheuttamille radiohäiriöille. ‒ Ovien ja seinien kaltaiset esteet voivat vaikuttaa äänenlaatuun, vaikka laitteet olisivat tehollisella käyttöetäisyydellä toisistaan.

• Huomaa, että Soundbar-laitetta ei voi liittää muiden Bluetooth-laitteiden pariksi Bluetooth-toiminnon käytön aikana.

• Tämä langaton laite voi toiminnassa ollessaan aiheuttaa sähköisiä häiriöitä. Bluetooth-laitteen ja Soundbar-laitteen yhteyden katkaiseminen Voit katkaista Bluetooth-laitteen ja Soundbar-laitteen välisen yhteyden. Katso ohjeet Bluetooth-laitteen käyttöoppaasta.

• Soundbar-laitteen yhteys katkeaa.

• Jos Soundbar-laitteen yhteys Bluetooth-laitteeseen katkeaa, Soundbar-laitteen monivärinen merkkivalo välähtää punaisena kolme kertaa. Soundbar-laitteen ja Bluetooth-laitteen yhteyden katkaiseminen Paina (Monitoimi) -painiketta Soundbar-laitteen yläosassa tai (Lähde) -painiketta kaukosäätimessä ja poista ”Bluetooth”-tila käytöstä.

• Yhteyden katkaiseminen vie aikaa, koska Bluetooth-laitteen täytyy vastaanottaa vastaus Soundbarilta. (Yhteyden katkaisuaika voi vaihdella Bluetooth- laitteen mukaan.)FIN - 25 Vaihtoehto 2: Wi-Fi-yhteyden (langaton verkko) muodostaminen Jos haluat yhdistää Soundbarin mobiililaitteeseen langattomalla verkolla (Wi-Fi), tarvitset SmartThings-sovelluksen. Ensimmäinen yhteys

1. Asenna SmartThings-sovellus mobiililaitteeseesi (älypuhelimeen tai tablet-laitteeseen) ja käynnistä sovellus.

2. Lisää Soundbar-laite sovelluksen näyttöön tulevien ohjeiden mukaisesti.

• Automaattinen ponnahdusikkuna (toinen näyttökuva alla) ei ehkä näy joissakin laitteissa. Jos ponnahdusikkuna ei avaudu, paina -painiketta Home-näytössä. Soundbar-laite lisätään sovellukseen.

• Alla oleva kuva voi vaihdella sovellusversion mukaan. Käynnistä sovellus Automaattinen ponnahdusikkuna Lisää laite SmartThings- sovellusFIN - 26 Tap Sound -toiminnon käyttäminen Napauttamalla Soundbar-laitetta mobiililaitteella voit toistaa mobiililaitteessa olevaa sisältöä Soundbar-laitteen kautta.

• Tämä toiminto ei ehkä ole tuettu kaikissa mobiililaitteissa.

• Tämä toiminto on yhteensopiva vain niiden Samsung-mobiililaitteiden kanssa, joissa on Android 8.1 tai uudempi versio. Soundbarin yläosa Mobiililaite SmartThings-sovellus

1. Ota laitteen Tap Sound -toiminto käyttöön.

• Lisätietoja toiminnon ottamisesta käyttöön on kohdassa ”Tap Sound -toiminnon asettaminen” alla.

2. Napauta Soundbar-laitetta mobiililaitteella. Valitse näyttöön tulevassa viesti-ikkunassa ”Start now”

Mobiililaitteen ja Soundbar-laitteen välille muodostetaan Bluetooth-yhteys.

3. Toista mobiililaitteessa olevan sisällön ääntä Soundbar-laitteen kautta.

• Tämä toiminto yhdistää mobiililaitteen Soundbar-laitteeseen Bluetooth-yhteyden kautta tunnistamalla värinän, jota syntyy, kun laite koskettaa Soundbar-laitetta.

• Varmista, että mobiililaite ei napauta Soundbar-laitteen terävää kulmaa. Soundbar-laite tai mobiililaite voi naarmuuntua tai vaurioitua.

• Suosittelemme, että mobiililaite suojataan kotelolla. Napauta kevyesti Soundbar-laitteen yläosassa olevaa leveää aluetta käyttämättä liiallista voimaa.

• Jos haluat käyttää tätä toimintoa, päivitä SmartThings-sovellus uusimpaan versioon. Tämä toiminto ei ehkä ole tuettu kaikissa sovellusversioissa. Tap Sound -toiminnon asettaminen Ota Tap View, Tap Sound -toiminto käyttöön SmartThings -sovelluksen avulla.

1. Käynnistä SmartThings-sovellus mobiililaitteessa.

2. Valitse ( → ) mobiililaitteessa näkyvässä SmartThings-sovellusnäytössä.

3. Jos haluat, että toiminto toimii, kun mobiililaite siirretään lähelle Soundbar-laitetta, valitse Tap View, Tap Sound -asetukseksi Käytössä. Toiminto otetaan käyttöön. HUOMAUTUS

• Kun mobiililaite on virransäästötilassa, Tap Sound -toiminto ei toimi.

• Tap Sound -toiminto ei ehkä toimi, jos Soundbar-laitteen lähellä on sähkölaitteita tai muita radiohäiriöitä aiheuttavia laitteita. Varmista, että laitteet, jotka voivat aiheuttaa radiohäiriöitä, ovat riittävän kaukana Soundbar-laitteesta.FIN - 27

07 YHTEYDEN MUODOSTAMINEN APPLE AIRPLAY 2:N KAUTTA

• Tämä toiminto ei ehkä ole käytettävissä joissakin maissa.

• Tämä Samsungin Soundbar-laite tukee AirPlay 2:ta ja vaatii iOS 11:4:n tai uudemman. AirPlay 2:lla voit suoratoistaa musiikkia, podcasteja ja muita äänisisältöjä Apple-laitteista Samsungin Soundbar-laitteeseen.

• Varmista, että Soundbar-laitteen virta on kytketty ja että Soundbar-laite on yhdistetty Apple-laitteen kanssa samaan Wi-Fi-verkkoon.

• Valitse AirPlayta tukevasta sovelluksesta tai iPhonen, iPadin tai Macin Ohjauskeskuksesta.

• Valitse käytettävissä olevien laitteiden luettelosta Soundbar-laite, josta haluat toistaa nykyisen äänen.FIN - 28 08 SEINÄKIINNIKKEEN ASENTAMINEN Asennuksen varotoimet

• Asenna vain pystysuoralle seinälle.

• Älä asenna liian kuumaan tai kosteaan paikkaan.

• Varmista, että seinä kestää tuotteen painon. Jos ei, vahvista seinää tai valitse toinen asennuspaikka.

• Yhdistä laitteen kaapelit ulkoisiin laitteisiin, ennen kuin asennat Soundbar-laitteen seinälle.

• Varmista, että laitteen virta on katkaistu ja sen virtajohto irrotettu pistorasiasta, ennen kuin asennat laitteen. Muutoin on olemassa sähköiskun vaara. Seinäkiinnitysosat AH81-15127A-01 A TYPE

700mm Seinäkiinnitin x 2 x 4 (M5 X L55) Pidikeruuvi Ruuvi x 2 x 4 Seinäkiinnitinkannatin Ankkuriruuvi

1. Aseta seinäkiinnitin seinäpintaa vasten.

• Seinäkiinnitin on asetettava vaakasuoraan asentoon.

• Jos TV on asennettu seinälle, asenna Soundbar-laite vähintään 5 cm:n päähän TV:n alapuolelle. Vähintään 5 cm

2. Kohdista seinäkiinnittimen keskiviiva TV:n keskikohtaan (jos asennat

Soundbar-laitteen TV:n alapuolelle) ja kiinnitä sitten seinäkiinnitin seinään teipillä.

• Jos et tee asennusta TV:n alapuolelle, aseta keskiviiva asennusalueen keskikohtaan.

740mmB TYPE 700mm Keskiviiva

3. Merkitse kiinnitysruuvien paikat työntämällä kuulakärkikynän tai

terävän lyijykynän kärki oppaan kummassakin päässä olevan A-TYPE- ja B-TYPE-kuvan keskikohdan läpi ja irrota sitten seinäkiinnitin. AH81-15127A-01 A TYPE

4. Poraa sopivan kokoisella poranterällä seinään reikä kummankin

• Jos merkinnät eivät vastaa tappien paikkoja, varmista, että asetat reikiin oikeanlaiset ankkurit tai kiinnitystulpat, ennen kuin asennat kiinnitysruuvit. Jos käytät ankkureita tai kiinnitystulppia, varmista, että poraamasi reiät ovat tarpeeksi suuret käyttämillesi ankkureille tai kiinnitystulpille.

5. Työnnä ruuvi (ei mukana) jokaisen ruuvin läpi ja kierrä sitten jokainen

ruuvi tiukasti kiinni kiinnitysruuvin reikään.FIN - 29

6. Asenna kaksi seinäkiinnitintä oikean suuntaisesti Soundbar-laitteen

takaosaan kahdella pidikeruuvilla.

• Varmista asentaessasi, että seinäkiinnittimien ripustinosa on Soundbar-laitteen takana. Soundbarin takaosa Soundbarin oikea sivu

7. Asenna Soundbar-laite siihen kiinnitettyjen seinäkiinnittimien avulla

ripustamalla seinäkiinnittimet seinässä oleviin pidikeruuveihin.

8. Liu’uta Soundbar-laitetta alaspäin alla olevan kuvan mukaan niin, että

seinäkiinnittimet ovat pitävästi pidikeruuvien varassa.

• Työnnä pidikeruuvit seinäkiinnitinten leveään osaan (takaosaan) ja liu’uta sitten seinäkiinnittimet alas niin, että seinäkiinnittimet ovat tukevasti pidikeruuveissa. SERVICE HDMI (ARC) SERVICE HDMI (ARC) SERVICE HDMI (ARC) DC 19V 09 SOUNDBAR-LAITTEEN ASENTAMINEN TELEVISION ETEEN Mikrofonit Kohdista kuvan mukaisesti Soundbar-laitteen keskikohta TV:n keskikohtaan ja aseta Soundbar-laite varovasti TV:n jalustaan. Aseta mikrofonit tällöin jalustan eteen, jotta puheentunnistus ei häiriinny. Soundbarin oikea sivu

• Varmista, että Soundbar-laite on asetettu tasaiselle ja vakaalle alustalle.

• Riittämätön etäisyys televisioon voi aiheuttaa puheentunnistukseen ja akustiikkaan liittyviä ongelmia.

• Yllä oleva kuva vaihtelee mallin mukaan.FIN - 30 10 OHJELMISTOPÄIVITYS Automaattinen päivitys Kun Soundbar on yhteydessä Internetiin, ohjelmisto päivitetään automaattisesti aina, kun Soundbar sammutetaan.

• Jos haluat käyttää automaattista päivitystoimintoa, Soundbarin täytyy olla yhteydessä Internetiin. Soundbarin Wi-Fi-yhteys katkaistaan, jos Soundbarin virtajohto irrotetaan tai sähköt katkeavat. Jos sähköt katkeavat ja palaavat tai jos kytket virtajohdon uudelleen, käynnistä Soundbar ja yhdistä se uudelleen Internetiin. USB-päivitys Soundbarin takaosa SERVICE HDMI (ARC)SERVICE HDMI(ARC) Micro USB – USB -sovitinkaapeli (ei mukana) Samsung voi jatkossa tarjota päivityksiä Soundbarin laiteohjelmistoon. Kun päivitys on saatavilla, voit päivittää Soundbarin liittämällä sen SERVICE-porttiin USB-muistitikun, joka sisältää laiteohjelmistopäivityksen.

1. Siirry sivustoon (www.samsung.com) → etsi mallin nimi asiakastuen

• Lisätietoja päivittämisestä on kohdassa Päivitysopas.

2. Lataa päivitystiedosto (USB-tyyppi).

3. Pura tiedoston pakkaus, jolloin syntyy tiedostonimen mukainen kansio.

4. Tallenna luotu kansio USB-muistiin ja liitä se sitten Soundbar-

5. Käynnistä Soundbar-laite. Tuote päivitetään 3 minuutin kuluessa.

LED- merkkivalo Valkoinen siirtyy vasemmalta oikealle ja oikealta vasemmalle

• Älä sammuta laitetta tai poista USB-muistia päivityksen aikana.

• Jos keltainen merkkivalo palaa ohjelmistopäivityksen suorittamisen jälkeen, se tarkoittaa, että ylimääräinen päivitys on käynnissä. Älä tällöin katkaise virtaa tai irrota USB-laitetta.

• Jos päivitys ei ala, kytke Soundbar-laitteen virtajohto uudelleen.

• Jos uusin versio on jo asennettu, päivitystä ei suoriteta.

• USB-tyypin mukaan voi olla, että päivitystä ei tueta.

• Jos päivitystiedostoa ei ole saatavilla, merkkivalo välähtää punaisena 3 kertaa. LED- merkkivalo Punainen välähtää X3

• Jos päivitystiedoston versio on sama tai vanhempi kuin nykyinen versio, merkkivalo välähtää syaanina 3 kertaa. LED- merkkivalo Syaani välähtää X3 Nollaa 5 Sec Kun Soundbar-laite on käynnissä, paina (Äänenvoimakkuus) -painikkeita samanaikaisesti vähintään 5 sekuntia. LED-näyttö muuttuu alla kuvatulla tavalla, minkä jälkeen Soundbar-laite nollataan. LED- merkkivalo Syaani välähtää X3 Punainen vilkkuu → sammuu Valkoinen siirtyy vasemmalta oikealle ja oikealta vasemmalle HUOMIO

• Kaikki Soundbar-laitteen asetukset nollataan. Tee tämä vain, kun nollaus on tarpeen.FIN - 31 11 VIANMÄÄRITYS Tarkista seuraavat asiat ennen yhteydenottoa huoltoon. Soundbar-laite ei käynnisty.

• Tarkista, että Soundbarin virtajohto on kunnolla kiinni pistorasiassa. Soundbar-laite toimii arvaamattomasti.

• Irrota virtajohto ja kytke se sitten uudelleen.

• Katkaise ja kytke ulkoisen laitteen virta ja yritä uudelleen.

• Jos signaalia ei ole, Soundbar sammuu automaattisesti tietyn ajan kuluttua. Kytke virta päälle. (Katso sivua 9.) Kaukosäädin ei toimi.

• Suuntaa kaukosäädin suoraan Soundbar-laitetta kohti.

• Lataa kaukosäädin. Soundbar-laitteen merkkivalo alkaa palaa tasaisesti punaisena.

• Mikrofoni on poissa päältä. Laita mikrofoni päälle. (Katso sivua 7.) Soundbar-laitteesta ei kuulu ääntä.

• Soundbarin äänenvoimakkuus on liian pieni tai äänet on mykistetty. Säädä äänenvoimakkuutta.

• Kun mikä tahansa ulkoinen laite on yhdistettynä (digiboksi, Bluetooth- laite, mobiililaite jne.), säädä ulkoisen laitteen äänenvoimakkuutta.

• Valitse television äänilähdöksi Soundbar. (Samsung-televisiossa voit tehdä sen valitsemalla Koti ( ) → Valikko → Asetukset ( ) → Kaikki asetukset ( ) → Ääni → Äänilähtö → Select Soundbar)

• Kaapeli voi olla löysällä Soundbar-laitteen liitännässä. Irrota kaapeli ja kytke se uudelleen.

• Irrota virtajohto kokonaan, kytke se uudelleen ja kytke virta.

• Nollaa tuote ja yritä uudelleen. (Katso sivua 30.) Bassokaiuttimesta ei kuulu ääntä.

• Tarkista, palaako bassokaiuttimen takana oleva merkkivalo sinisenä. Kytke Soundbar-laite ja bassokaiutin takaisin, jos merkkivalo vilkkuu sinisenä tai on muuttunut punaiseksi. (Katso sivua 15.)

• Jos Soundbar-laitteen ja bassokaiutin välissä on este, voi ilmetä ongelmia. Siirrä laitteet kauemmas esteistä.

• Muut lähellä olevat radiotaajuisia signaaleja lähettävät laitteet voivat häiritä yhteyttä. Pidä kaiutin etäällä tällaisista laitteista.

• Irrota virtapistoke ja kytke se takaisin. Jos bassokaiuttimen äänessä ilmenee huojuntaa, viivettä tai kohinaa

• Jos Soundbarin ja bassokaiuttimen välissä on jokin esine, se saattaa aiheuttaa ongelmia. Siirrä ne paikkaan, jossa ei ole tällaisia esineitä.

• Äänessä voi ilmetä huojuntaa tai viivettä, kun bassokaiutin on kaukana Soundbarista. Siirrä ne Soundbarin lähelle.

• Äänessä voi ilmetä huojuntaa tai viivettä, kun Soundbar on lähellä instrumenttia tai sähköistä laitetta, joka saattaa aiheuttaa radiohäiriöitä. Siirrä Soundbar kauas laitteista, jotka saattavat aiheuttaa radiohäiriöitä. (Esim. langaton reititin)

• Vaihda TV-verkon yhteyden tila langattomasta langalliseksi. Bassokaiuttimen äänenvoimakkuus on liian pieni

• Toistettavan sisällön alkuperäinen äänenvoimakkuus voi olla pieni. Yritä säätää bassokaiuttimen voimakkuutta. (Katso sivua 10.)

• Siirrä bassokaiutin lähemmäs itseäsi. Jos televisiota ei ole kytketty HDMI (ARC) -liitännällä

• Tarkista, onko HDMI-kaapeli kytketty oikein ARC-liitäntään. (Katso sivua 17.)

• Kytkentä tai yhdistäminen ei välttämättä ole mahdollista ulkoisesta laitteesta johtuen (digiboksi, pelikonsoli jne.). Kytke suoraan Soundbariin.

• HDMI-CEC ei ehkä ole käytössä televisiossa. Ota se käyttöön television valikossa. (Samsung-televisiossa voit tehdä sen valitsemalla Koti

) → Valikko → Asetukset ( ) → Kaikki asetukset ( ) → Yhteys → External Device Manager → Anynet+ (HDMI-CEC) ON) Ääntä ei kuulu, kun laite on kytketty televisioon HDMI (ARC) -tilassa

• Laite ei pysty toistamaan tulosignaalia. Vaihda television äänilähtöasetukseksi PCM tai Dolby Digital. (Samsung-televisiota käytettäessä: Koti ( ) → Valikko → Asetukset ( ) → Kaikki asetukset ( ) → Ääni → Asiantuntijan asetukset → Digitaalisen äänilähdön muoto) Soundbar-laite ei muodosta Bluetooth-yhteyttä.

• Kun yhdistät uuden laitteen, siirry ”Bluetooth Pairing” -tilaan yhteyden muodostamista varten. (Paina kaukosäätimen PAIR -painiketta tai paina laitteen (Mikrofoni käytössä / ei käytössä) -painiketta vähintään 5 sekunnin ajan.)

• Jos Soundbar-laite on liitetty toiseen laitteeseen, irrota kyseinen laite ensin ja vaihda laitetta.

• Yhdistä se uudelleen, kun olet poistanut Bluetooth-kaiuttimen yhdistettävän laitteen luettelosta. (Samsung-televisiossa voit tehdä sen valitsemalla Koti ( ) → Valikko → Asetukset ( ) → Kaikki asetukset ( ) → Ääni → Äänilähtö → Bluetooth-kaiuttimien luettelo)

• Irrota virtapistoke, kytke se takaisin ja yritä uudelleen.

• Nollaa tuote ja yritä uudelleen. (Lisätietoja on kohdassa ”Nollaa”.)FIN - 32 Ääni katkeilee Bluetooth-yhteyttä käytettäessä.

• Jotkin laitteet (esimerkiksi mikroaaltouunit, langattomat reitittimet ja niin edelleen) voivat aiheuttaa radiohäiriöitä, jos ne ovat liian lähellä Soundbar-laitetta.

• Jos Bluetoothilla yhdistetty laite siirtyy liian kauaksi Soundbar- laitteesta, ääni voi katkeilla. Siirrä laite lähemmäs Soundbar-laitetta.

• Jos jokin vartalosi osa koskee Bluetooth-lähetinvastaanottimeen tai jos tuote on metallisen huonekalun päällä, ääni saattaa katkeilla. Tarkista käyttöympäristö ja -olosuhteet. Soundbar-laite ei muodosta Wi-Fi-yhteyttä.

• Tarkista, onko langaton reititin käynnissä.

• Sammuta reititin, käynnistä se uudelleen ja yritä uudelleen.

• Soundbar-laite ei muodosta yhteyttä, jos langaton signaali on liian heikko. Yritä siirtää Soundbar-laite lähemmäksi reititintä tai poistaa Soundbar-laitteen ja reitittimen välissä olevat esteet, jos se on mahdollista.

• Jos langaton reitittimesi on uusi, kaiuttimen verkkoasetukset on määritettävä uudelleen. Soundbar-laite ei käynnisty automaattisesti television kanssa.

• Kun sammutat Soundbarin katsellessasi televisiota, virtasynkronointi television kanssa poistetaan käytöstä. Sammuta ensin televisio AVA-toiminto ei ole käytettävissä seuraavissa tapauksissa.

• AVA-toiminto ei ole käytettävissä, kun Q-symphony-toiminto on käytössä.

• AVA-toiminto ei ole käytettävissä, kun mikrofoni on poissa päältä. Yhdistettyäni television Soundbar-laitteeseen vaihdoin Soundbar- tilaan. Televisiosta ei tämän jälkeen kuulu ääntä.

• Jos yhdistät Soundbar-laitteen mobiililaitteeseen, kun Soundbar-laite on yhdistettynä televisioon, Soundbar-laite toistaa mobiililaitteesta tulevan äänen, mutta säilyttää yhteyden televisioon. Television ääntä ei siis siirretä minnekään.

• Katkaise mobiililaitteen yhteys, niin television ääni toistetaan taas Soundbar-laitteesta. 12 LISENSSI Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/ Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Käytä puhelinta, tablettia tai tietokonetta Spotifyn kaukosäätimenä. Katso tarkemmat tiedot osoitteesta spotify.com/connect.

• Spotify-ohjelmistoon sovelletaan kolmansien osapuolten lisenssejä, jotka löytyvät täältä: https://www.spotify.com/connect/third-party- licenses.

• Samsung-tuotteesi on oletusasetuksia käytettäessä ENERGY STAR -sertioitu. Tuotteen tiettyjen ominaisuuksien, asetusten ja toimintojen muuttaminen voi muuttaa virrankulutusta, mahdollisesti ENERGY STAR -sertioinnin edellytyksiä suuremmissa määrin.

• Yhdysvaltain ympäristönsuojeluvirastoa ja energiaministeriö. ENERGY STAR on valtion virastojen yhteinen ohjelma, jonka tavoitteena on tukea energiatehokkaita tuotteita ja käytäntöjä. Lisätietoja ENERGY STAR -ohjelmasta on osoitteessa www.energystar. gov. Vain ENERGY STAR -sertioitu malli (Koskee vain Thin Client -malleja) ENERGY STAR® -kumppanina SAMSUNG on määrittänyt, että tämä tuote vastaa energiatehokkuudelle asetettuja ENERGY STAR® -vaatimuksia.

• ENERGY STAR -ohjelman tavoitteena on vähentää kasvihuonepäästöjä ja säästää energiaa vapaaehtoisella merkintöjen käytöllä.

• Tämän tuotteen virranhallinta-asetus on otettu oletusarvoisesti käyttöön, ja sillä on erilaisia ajoitusasetuksia 1 minuutista 5 tuntiin.

• Tuote voidaan aktivoida lepotilasta yhdellä kotelossa olevan painikkeen painalluksella. Vain ENERGY STAR -sertioitu malli (muut mallit)

• ENERGY STAR -kumppanina Samsung on määrittänyt, että tämä tuote vastaa tai nämä tuotemallit vastaavat energiatehokkuudelle asetettuja ENERGY STAR® -vaatimuksia. 13 AVOIMEN KOODIN LISENSSITIEDOTE Jos haluat lähettää avoimiin lähdekoodeihin liittyviä kyselyjä tai pyyntöjä, ota yhteyttä Samsung Open Sourceen (http://opensource.samsung.com). 14 PALVELUA KOSKEVIA

TÄRKEITÄ HUOMAUTUKSIA

• Tämän käyttöoppaan kaaviot ja kuvat ovat vain viitteellisiä, ja tuote voi todellisuudessa olla erilainen.

• Palvelumaksu voidaan periä, jos (a) kutsut asentajan paikalle, vaikka laitteessa ei ole vikaa (eli et ole lukenut käyttöopasta) (b) viet laitteen huoltoon, vaikka laitteessa ei ole vikaa (eli et ole lukenut käyttöopasta).

• Sinulle kerrotaan palvelumaksuista ennen asentajan käyntiä.FIN - 34

Wi-Fi-lähettimen enimmäisteho 100 mW alueella 2,4–2,4835 GHz, 200 mW alueella 5,15–5,25 GHz, 100 mW alueella 5,25–5,35 GHz ja 5,47–5,725 GHz

LANGATTOMAN LAITTEEN LÄHTÖTEHO

BT-lähettimen enimmäisteho 100 mW alueella 2,4–2,4835 GHz

LANGATTOMAN LAITTEEN LÄHTÖTEHO

SRD-lähettimen enimmäisteho 25 mW alueella 5,775–5,875 GHz Bassokaiuttimen nimi HW-S800B / HW-S810B : PS-WB85D HW-S801B / HW-S811B : PS-WB86D Paino 6,4 kg Mitat (L x K x S) 238,0 x 240,8 x 238,0 mm VAHVISTIN Nimellinen lähtöteho 200 W

LANGATTOMAN LAITTEEN LÄHTÖTEHO

SRD-lähettimen enimmäisteho 25 mW alueella 5,775–5,875 GHz HUOMAUTUS

• Samsung Electronics Co., Ltd pidättää itsellään oikeudet muuttaa teknisiä tietoja ilman ennakkoilmoitusta.

• Paino ja mitat ovat likimääräisiä. Varoitus: Soundbar-laite käynnistyy uudelleen automaattisesti, kun Wi-Fi-toiminto otetaan käyttöön tai poistetaan käytöstä. Valmiustilan kokonaisvirrankulutus (W) 5,1 W Wi-Fi-yhteyden poistaminen käytöstä: Voit ottaa Wi-Fi-yhteyden käyttöön tai poistaa sen käytöstä pitämällä Soundbar-laitteen kaukosäätimen CH LEVEL -painiketta yli 30 sekunnin ajan painettuna. Bluetooth-yhteyden poistaminen käytöstä: Voit ottaa Bluetooth-yhteyden käyttöön tai poistaa sen käytöstä pitämällä Soundbar-laitteen kaukosäätimen TONE CONTROL -painiketta yli 30 sekunnin ajan painettuna.FIN - 35

• Samsung vakuuttaa, että tämä radiolaitteisto täyttää direktiivin 2014/53/EU määräykset ja Yhdistyneen kuningaskunnan asianmukaiset lakisääteiset vaatimukset. Vaatimustenmukaisuusvakuutuksen teksti on luettavissa kokonaisuudessaan osoitteessa http://www.samsung.com. Siirry Tuki-kohtaan ja anna mallinimi. Tätä laitetta saa käyttää kaikissa EU-maissa ja Yhdistyneessä kuningaskunnassa. Laitteen 5 GHz:n WLAN (Wi-Fi tai SRD) -toimintoa saa käyttää ainoastaan sisätiloissa. [Tuotteen paristojen oikea hävittäminen] (Jätteiden lajittelua käyttävät maat) Pariston, käyttöoppaan tai pakkauksen tämä merkintä tarkoittaa, että tämän tuotteen sisältämää paristoa ei saa hävittää muun kotitalousjätteen seassa. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli Eudirektiivin 2006/66 viiterajojen. Käyttäjä ei voi vaihtaa tuotteen sisältämää paristoa. Kysy lisätietoja vaihtamisesta palveluntarjoajalta. Alä yritä poistaa paristoa tai hävittää sitä tulessa. Älä pura, murskaa tai rei’itä paristoa. Jos olet hävittämässä tätä tuotetta, toimita se asianmukaiseen keräyspisteeseen, joka huolehtii tuotteen kierrätyksestä. Akun irrottaminen

• Jos haluat irrottaa akun, ota yhteyttä valtuutettuun huoltoliikkeeseen. Akun irrottamisohjeet ovat osoitteessa www.samsung.com/global/ecodesign_ energy.

• Oman turvallisuutesi vuoksi älä yritä itse irrottaa akkua. Jos akku irrotetaan väärin, akku ja laite voivat vahingoittua ja aiheuttaa henkilövahingon ja/tai muuttaa laitteen vaaralliseksi. Tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet) (Jätteiden lajittelua käyttävät maat) Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten. Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen. Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa. Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista lainsäädännöllisistä velvollisuuksista (esim. REACH, WEEE ja paristot) löydät osoitteesta www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/.

KOMISSION ASETUS (EU) 2019/1782

Ulkoisten virtalähteiden ekosuunnitteluvaatimukset: www.samsung.com/global/ecodesign_componentFRA - 2
