NÁVOD K OBSLUZE HWS811B SAMSUNG

ABYSTE ZAMEZILI NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM, NEODSTRAŇUJTE KRYT (NEBO ZADNÍ STRANU). UVNITŘ SE NENACHÁZEJÍ ŽÁDNÉ ČÁSTI, KTERÉ MŮŽE UŽIVATEL OPRAVIT. ÚDRŽBU PŘENECHTE KVALIFIKOVANÝM SERVISNÍM TECHNIKŮM. Popis symbolů, které se mohou vyskytovat na vašem produktu Samsung, najdete v níže uvedené tabulce. UPOZORNĚNÍ RIZIKO ZASAŽENÍ ELEKTRICKÝM PROUDEM. NEOTVÍRAT. Tento symbol znamená, že součásti uvnitř jsou pod vysokým napětím. Jakýkoli kontakt s vnitřní částí přístroje je nebezpečný. Tento symbol označuje, že k tomuto přístroji byla přiložena důležitá dokumentace týkající se provozu a údržby. Výrobek třídy II: Tento symbol označuje, že zařízení nevyžaduje ochranné elektrické uzemnění. Nenachází-li se na produktu s napájecím kabelem tento symbol, MUSÍ být produkt spolehlivě uzemněn. Střídavé napětí: Jmenovité napětí označené tímto symbolem je střídavé napětí. Stejnosměrné napětí: Jmenovité napětí označené tímto symbolem je stejnosměrné napětí. Upozornění. Nahlédněte do pokynů k použití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související s bezpečností. VAROVÁNÍ

• Abyste zamezili nebezpečí úrazu elektrickým proudem, nevystavujte spotřebič dešti nebo vlhkosti. UPOZORNĚNÍ

• ABYSTE ZAMEZILI NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM, MUSÍ BÝT ŠIROKÝ KOLÍK ZÁSTRČKY ÚPLNĚ ZASUNUTÝ DO ŠIROKÉHO OTVORU.

• Toto zařízení musí být vždy zapojené do elektrické zásuvky s ochranným uzemněním.

• Chcete-li odpojit zařízení od elektrické sítě, úplně vytáhněte zástrčku z elektrické zásuvky.

• Nevystavujte zařízení kapající nebo stříkající vodě. Neumisťujte na zařízení předměty naplněné kapalinou, například vázy.

• Chcete-li zařízení úplně vypnout, vytáhněte zástrčku z elektrické zásuvky. Zástrčka musí být trvale snadno a rychle dostupná.CZE - 3

BEZPEČNOSTNÍ OPATŘENÍ

1. Ujistěte se, že elektrická síť ve vašem domě odpovídá požadavkům na

napájení uvedeným na identikačním štítku nalepeném na spodní straně produktu. Produkt namontujte horizontálně na vhodnou základnu (nábytek) a ponechte kolem něj dostatečný prostor pro ventilaci (7 až 10 cm). Ujistěte se, že ventilační otvory nejsou zakryté. Jednotku neumisťujte na zesilovače a další zařízení, která se mohou zahřívat. Tato jednotka je určena k nepřetržitému provozu. Chcete-li jednotku zcela vypnout, vytáhněte zástrčku AC z elektrické zásuvky. Pokud nebudete přístroj delší dobu používat, odpojte ho od elektrické sítě.

2. Během bouřek vytáhněte elektrickou zástrčku z elektrické zásuvky.

Napěťové špičky způsobené bleskem by mohly poškodit jednotku.

3. Nevystavujte jednotku přímému slunečnímu světlu ani jiným zdrojům tepla.

Mohlo by dojít k přehřívání a následným poruchám jednotky.

4. Přístroj chraňte před vlhkostí (např. vázy) a nadměrným teplem (např. krb) a

neumisťujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy vytáhněte elektrickou zástrčku z elektrické zásuvky. Produkt není určen k průmyslovému použití. Slouží pouze k osobním účelům. V případě uskladnění produktu v chladných podmínkách může docházet ke kondenzaci. Pokud jednotku přepravujete v zimním období, počkejte před jejím použitím přibližně 2 hodiny, dokud se nezahřeje na pokojovou teplotu.

5. Mohlo by dojít k požáru či explozi, což může způsobit poškození dálkového

ovladače nebo zranění osob.

• Chraňte dálkový ovladače před nárazy.

• Dejte pozor, aby s nabíjecím konektorem dálkového ovladače nepřišly do kontaktu látky jako kovy, kapaliny nebo prach.

• Je-li dálkový ovladače poškozen nebo cítíte-li kouř či spáleninu, okamžitě ho přestaňte používat a nechte ho opravit v servisním středisku společnosti Samsung.

• Dálkový ovladač svévolně nerozebírejte.

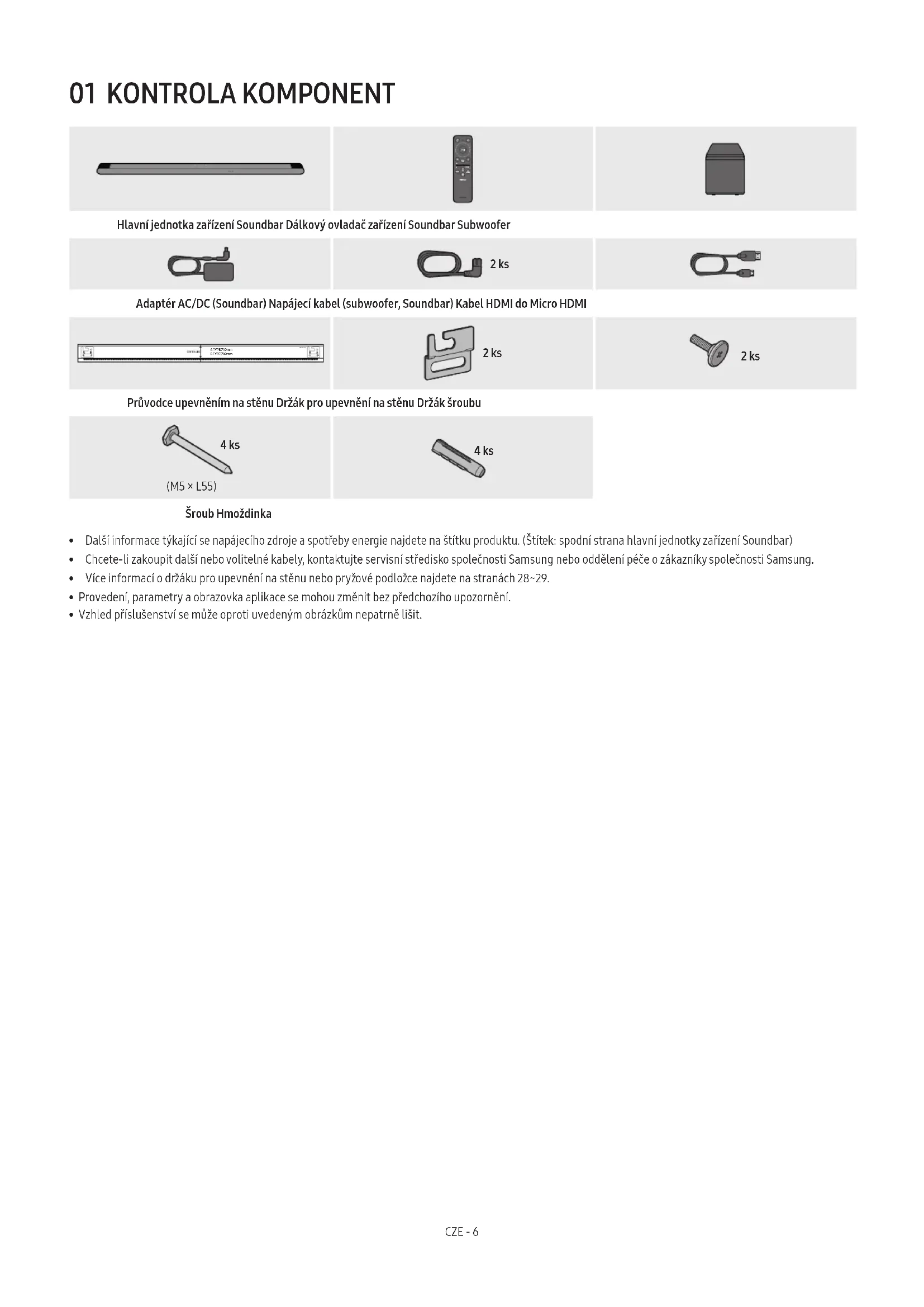

700mm 2 ks 2 ks Průvodce upevněním na stěnu Držák pro upevnění na stěnu Držák šroubu 4 ks (M5 × L55) 4 ks Šroub Hmoždinka

• Další informace týkající se napájecího zdroje a spotřeby energie najdete na štítku produktu. (Štítek: spodní strana hlavní jednotky zařízení Soundbar)

• Chcete-li zakoupit další nebo volitelné kabely, kontaktujte servisní středisko společnosti Samsung nebo oddělení péče o zákazníky společnosti Samsung.

• Více informací o držáku pro upevnění na stěnu nebo pryžové podložce najdete na stranách 28~29.

• Provedení, parametry a obrazovka aplikace se mohou změnit bez předchozího upozornění.

• Vzhled příslušenství se může oproti uvedeným obrázkům nepatrně lišit.CZE - 7

1 LED indikátor LED indikátor bliká, svítí nebo mění barvu podle aktuálního režimu nebo stavu zařízení Soundbar. Barva LED indikátoru a počet svítících kontrolek označují aktivní režim podle popisu níže.

• Vícebarevná kontrolka LED může měnit barvu na bílou, azurovou, zelenou, červenou a modrou v závislosti na režimu nebo stavu.

Tlačítko (Multifunkční)

• V pohotovostním režimu stisknutím (Multifunkčního) tlačítka zapnete Soundbar.

• Režim změníte stisknutím tlačítka (Multifunkční). Při každé změně režimu se kontrolka LED rozsvítí bíle a poté zhasne. Kontrolka LED Bílá kontrolka svítí → zhasne Bílá kontrolka svítí → zhasne Bílá kontrolka svítí → zhasne „TV ARC“ „Wi-Fi“ „Bluetooth“

Tlačítko (Hlasitost) Umožňuje nastavení hlasitosti.

Tlačítko (Mikrofon zap/vyp) Stisknutím se zapíná a vypíná mikrofon. Když je mikrofon vypnutý, LED indikátor svítí červeně. Kontrolka LED Červená kontrolka svítí “Mic Off” “Mic On”

• Tlačítko napájení začne fungovat do 4–6 s od zapojení do sítě.

• Po zapnutí zařízení se po 4–5 s ozve akustický signál.

• Pokud uslyšíte zvuk z televizoru i ze zařízení Soundbar, přejděte do menu Nastavení a u zvukového zdroje televizoru změňte reproduktor na možnost Externí reproduktor.

• Zvukovou zpětnou vazbu můžete zapnout či vypnout pomocí aplikace SmartThings. Informace o používání aplikace SmartThings najdete v části „Metoda č. 2. Připojení přes Wi-Fi (bezdrátovou síť)“.CZE - 8 Zadní panel zařízení Soundbar DC 19V SERVICE HDMI

1 SERVICE Připojte paměťové zařízení USB a upgradujte software produktu. 2 HDMI (ARC) Připojte k portu HDMI (ARC) na televizoru. (viz str. 17) 3 DC 19V Zapojte napájecí adaptér AC/DC. (Napájecí zdroj) (Viz strana 14)

• Při odpojování napájecího kabelu AC/DC napájecího adaptéru z elektrické zásuvky držte kabel za zástrčku, nikoli za kabel.

• Zařízení ani žádné další komponenty nepřipojujte do síťové zásuvky, dokud nebudou všechny komponenty řádně propojeny.CZE - 9 03 POUŽÍVÁNÍ DÁLKOVÉHO OVLADAČE ZAŘÍZENÍ SOUNDBAR O dálkovém ovladači

• Dálkový ovladač používejte ze vzdálenosti do 6 m od produktu. Použitelná vzdálenost se může lišit v závislosti na okolním prostředí bezdrátového ovladače.

• Když dálkový ovladač nefunguje z důvodu nízkého nabití baterie, nabijte ho pomocí portu USB typu C.

• Obrázek se může lišit od konkrétního modelu dálkového ovladače. Port USB (typu C) pro nabíjení Jak používat dálkový ovladač

Vypínač Zapíná a vypíná zařízení Soundbar. Kontrolka LED Azurová kontrolka jednou zabliká Zap Červená kontrolka třikrát zabliká Vyp

• Funkce Auto Power Down Jednotka se automaticky vypne v následujících případech:

• V režimu „TV ARC“ / „Wi-Fi“ / „Bluetooth“, pokud po dobu 18 minut není k dispozici zvukový signál.

Zdroj Stisknutím vyberte zdroj připojený k zařízení Soundbar.

• Zapnutí/vypnutí zvukové zpětné vazby Můžete zapnout či vypnout zvukovou zpětnou vazbu. Když je Soundbar vypnutý (v pohotovostním režimu), stiskněte a na 5 sekund podržte tlačítko (Zdroj) na dálkovém ovladači. Kontrolka LED Azurová kontrolka jednou zabliká Zap Červená kontrolka jednou zabliká Vyp

Nahoru/Dolů/ Doleva/Doprava Stisknutím uvedených míst zvolte možnost Nahoru/Dolů/Doleva/ Doprava. Stisknutím možností Nahoru/Dolů/Doleva/Doprava na tlačítku můžete vybírat nebo nastavovat funkce.

• Další hudební soubor Stisknutím tlačítka Doprava vyberete další hudební soubor. Stisknutím tlačítka Doleva vyberete předchozí hudební soubor.

• ID SET Stisknutím a podržením tlačítka Nahoru po dobu 5 sekund dokončíte nastavení ID SET (při připojování bezdrátového subwooferu nebo bezdrátových zadních reproduktorů).

Přehrát/Pozastavit Stisknutím tlačítka můžete rovněž přehrávat nebo pozastavit hudbu.

Ztlumit Stisknutím tlačítka (Ztlumit) ztlumíte zvuk. Opětovným stisknutím tlačítka zvuk opět zapnete. Kontrolka LED Bliká opakovaněCZE - 10

Info Stisknutím tlačítka zobrazíte informace o aktuální funkci. (viz str. 7) Při připojení Dolby Atmos® kontrolka LED třikrát azurově zabliká.

SOUND MODE Stisknutím tlačítka můžete vybrat požadovaný zvukový režim. Při každé změně režimu bude vícebarevná kontrolka LED blikat bíle. Kontrolka LED Bílá kontrolka jednou zabliká „Surround“ → „Game“ → „Standard“ → „Adaptive Sound“ → „DTS Virtual:X“

• Surround Poskytuje širší zvukové pole, než je běžné.

• Game Poskytuje stereoskopický zvuk, aby váš zážitek ze hry byl ještě intenzivnější.

• Standard Poskytuje výstup původního zvuku.

• Adaptive Sound Analyzuje obsah v reálném čase a automaticky poskytuje optimální zvukové pole na základě charakteristiky obsahu.

• DTS Virtual:X Působivý 3D zvuk z libovolného obsahu.

HLASITOST Stisknutím tlačítka nahoru nebo dolů nastavíte hlasitost. Kontrolka LED Bílá se přesune jednou doprava Zvýšení hlasitosti Bílá se přesune jednou doleva Snížení hlasitosti

WOOFER (BASS) Stisknutím tlačítka Nahoru nebo Dolů upravíte úroveň basového reproduktoru (hloubek) na -12 nebo od -6 do +6. Chcete-li nastavit úroveň hlasitosti basového reproduktoru (hloubek) na 0 (výchozí), stiskněte tlačítko.

Bluetooth PAIR Zapněte na zařízení Soundbar režim párování přes Bluetooth. Jakmile tlačítko stisknete, LED indikátor se změní podle znázornění níže.

• Dokud nebude párování dokončeno, vícebarevná kontrolka LED se bude střídavě měnit na červenou → zelenou → modrou. Kontrolka LED Bliká červeně → zeleně → modře Párování Azurová kontrolka třikrát zabliká Připojení je dokončeno “Ready to connect via Bluetooth.”

CH LEVEL Stisknutím tlačítka můžete nastavit hlasitost jednotlivých reproduktorů.

• Chcete-li ovládat hlasitost jednotlivých reproduktorů, vyberte v nastavení zvuku možnost „Centre Level“ nebo „Front Top Level“ a následně tlačítky Nahoru/Dolů upravte hlasitost v rozmezí od −6 do +6.

• Když jsou připojeny zadní reproduktory (prodávají se samostatně), je podporováno nastavení „Rear Level“ a „Rear Top Level“. Chcete-li upravit hlasitost „Rear Level“ a „Rear Top Level“ v rozsahu -6 až +6, použijte tlačítka Nahoru/Dolů. Kontrolka LED Bílá kontrolka jednou zabliká „Centre Level“ → „Front Top Level“CZE - 11

TONE CONTROL Stisknutím tlačítka můžete nastavit úroveň výšek a basů. Požadovanou položku lze upravit tlačítky Nahoru/Dolů. Tato funkce je zapnutá v režimu Zvuk s výjimkou režimu Standard.

• Chcete-li ovládat úroveň výšek a basů, vyberte v nastavení zvuku možnost „Treble“ nebo „Bass“ a pomocí tlačítek Nahoru/ Dolů nastavte hodnotu hlasitosti v rozmezí -6 až +6.

• Po změně úrovně hloubek se adekvátně upraví také úroveň basového reproduktoru. Kontrolka LED Bílá kontrolka jednou zabliká „Treble“ → „Bass“

Ovládání zvuku Stisknutím tlačítka můžete nastavit funkci zvuku. Požadovanou položku lze upravit tlačítky Nahoru/Dolů. Při každé změně režimu bude vícebarevná kontrolka LED blikat bíle. Kontrolka LED Bílá kontrolka jednou zabliká „SpaceFit Sound“ → „Active Voice Amplier“ → „Voice enhancement“ → „Night Mode“ → „Sync“ → „Virtual“

• Režim Voice enhancement zdokonaluje poslech mluvených dialogů ve lmech a v televizi.

• Režim Night Mode je optimalizován pro noční sledování, protože nastavení snižuje hlasitost a současně zachovává zřetelné dialogy.

• Stiskněte a podržte přibližně na 5 sekund tlačítko (Ovládání zvuku) a nastavte zvuk pro jednotlivá frekvenční pásma. Tlačítky Doleva/Doprava můžete vybírat z možností 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz a u každé z nich můžete tlačítky Nahoru/Dolů nastavit rozmezí od −6 do +6. (Zkontrolujte, že režim Zvuk je nastaven na „STANDARD“.)

• Není-li obraz televizoru synchronizován se zvukem ze zařízení Soundbar, vyberte v menu Ovládání zvuku možnost „Sync“ a pomocí tlačítek Nahoru/Dolů nastavte zpoždění zvuku na hodnotu 0–300 milisekund.

• Možnost „Sync“ je podporována pouze u některých funkcí.

• Funkce Virtual se zapíná/vypíná tlačítky Nahoru/Dolů. 14 Port USB (typu C) pro nabíjení Během nabíjení svítí kontrolka LED. Při plném nabití kontrolka LED zhasne.

• Kabel USB není součástí balení.

• Když dálkový ovladač nefunguje z důvodu nízkého nabití baterie, nabijte ho pomocí portu USB typu C. Aktivní zesilovač hlasu (AVA)

• Analyzuje během přehrávání pomocí zařízení soundbar externí hluk v reálném čase, takže je hlas vždy zřetelně slyšet.

• Během analýzy se neukládají žádná data. Používání skrytých tlačítek (tlačítka s více než jednou funkcí) Skryté tlačítko Referenční strana Tlačítko dálkového ovladače Funkce WOOFER (nahoru) Zapnutí/vypnutí dálkového ovladače televizoru (pohotovostní režim) strana 13 Nahoru ID SET strana 9 (Ovládání zvuku) Sedmipásmový ekvalizér strana 11 (Zdroj) Zapnutí/vypnutí zvukové zpětné vazby (pohotovostní režim) strana 9CZE - 12 Specikace výstupu pro různé režimy zvukových efektů Efekt Vstup Výstup Pouze se subwooferem Se subwooferem a sadou bezdrátových zadních reproduktorů Surround

• Sadu bezdrátových zadních reproduktorů Samsung lze zakoupit samostatně. Chcete-li si tuto sadu pořídit, obraťte se na prodejce, u kterého jste zařízení Soundbar zakoupili.

• Prostorové reproduktory nebudou při použití režimu STANDARD poskytovat dvoukanálový zvukový výstup. Aby prostorové reproduktory hrály, je nutné změnit režim efektů na SURROUND.

• Je-li vstupní zdroj ve formátu Dolby Atmos®, nastavení pouze se subwooferem poskytne 3.1.2kanálový zvuk, zatímco nastavení se subwooferem a sadou bezdrátových zadních reproduktorů poskytne 5.1.4kanálový zvuk.CZE - 13 Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru Hlasitost zařízení Soundbar se nastavuje dálkovým ovladačem televizoru.

• Tuto funkci lze použít pouze s IČ dálkovými ovladači. Dálkové ovladače Bluetooth (dálkové ovladače, které vyžadují párování) nejsou podporovány.

• Chcete-li používat tuto funkci, nastavte reproduktor televizoru na Externí reproduktor.

• Výrobci podporující tuto funkci: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Vypněte zařízení Soundbar.

2. Na 5 sekund stiskněte a podržte tlačítko WOOFER.

Každé stisknutí a podržení tlačítka WOOFER na 5 sekund vede ke změně režimu v uvedeném pořadí: „OFF-TV REMOTE“ (výchozí režim), „SAMSUNG-TV REMOTE“, „ALL-TV REMOTE“. Tlačítko dálkového ovladače LED indikátor Stav (Výchozí režim) Červená kontrolka jednou zabliká „OFF-TV REMOTE“ (Výchozí režim) Vypněte dálkový ovladač televizoru. Azurová kontrolka jednou zabliká „SAMSUNG-TV REMOTE“ Zapněte IČ dálkový ovladač televizoru Samsung. Modrá kontrolka jednou zabliká „ALL-TV REMOTE“ Zapněte IČ dálkový ovladač televizoru cizího výrobce.CZE - 14

04 PŘIPOJENÍ ZAŘÍZENÍ SOUNDBAR

Zapojení napájení a zařízení Použijte napájecí kabel k připojení subwooferu a Soundbar do elektrické zásuvky v následujícím pořadí:

• Další informace týkající se přívodu elektrického proudu a spotřeby energie najdete na štítku produktu. (Štítek: spodní strana hlavní jednotky zařízení Soundbar)

1. Připojte napájecí kabel k subwooferu.

Zadní strana subwooferu Napájecí kabel

2. Připojte napájecí kabel k Soundbar.

Zadní strana hlavní jednotky zařízení Soundbar DC 19V DC 19V Napájecí kabel AC/DC adaptér

3. Zapojte zařízení Soundbar a subwoofer do napájení. Subwoofer se po zapnutí zařízení Soundbar připojí automaticky.

LINK LED – Modrá svítí POZNÁMKA

• Zapojte subwoofer ke zdroji napájení ještě před připojením zařízení Soundbar. Subwoofer se automaticky připojí po zapnutí zařízení Soundbar.

• Pokud odpojíte a znovu připojíte napájecí kabel a produkt je zapnutý, zařízení Soundbar se automaticky zapne.CZE - 15 Ruční připojení subwooferu Před zahájením ručního připojování níže:

• Zkontrolujte, zda jsou řádně zapojené napájecí kabely zařízení Soundbar a subwooferu.

• Zkontrolujte, že zařízení Soundbar je vypnuté.

1. Vypněte hlavní jednotku zařízení Soundbar.

2. Stiskněte a alespoň na 5 sekund podržte tlačítko ID SET na zadní straně subwooferu.

• Červené kontrolky na jednotlivých reproduktorech zhasnou a začne blikat modrá kontrolka. 5 Sec Zadní strana subwooferu Bliká rychle modře Zadní strana subwooferu

3. Na dálkovém ovladači stiskněte na 5 sekund tlačítko Nahoru.

• Zařízení Soundbar se po dokončení ID SET samo zapne. 5 Sec Kontrolka LED Bliká červeně → zeleně → modře

4. Zkontrolujte, zda kontrolka LINK LED svítí modře (připojení bylo dokončeno).

LINK LED – Modrá svítí Jakmile se naváže spojení mezi zařízením Soundbar a bezdrátovým subwooferem, přestane kontrolka LINK LED blikat a bude svítit modře.CZE - 16 LED kontrolky na zadní straně subwooferu LED Stav Popis Rozlišení Modrá Zap Úspěšně připojeno (běžný provoz)

Bliká Probíhá obnovení připojení Zkontrolujte, zda je napájecí kabel správně připojen k hlavní jednotce zařízení Soundbar, nebo počkejte 5 minut. Pokud blikání přetrvává, zkuste subwoofer připojit ručně. Viz strana 15. Červená Zap Pohotovostní režim (s vypnutou hlavní jednotkou zařízení Soundbar) Zkontrolujte, zda je napájecí kabel správně připojený k hlavní jednotce zařízení Soundbar. Připojení se nezdařilo Připojte zařízení znovu. Pokyny k ručnímu připojení najdete na straně 15. Červená a modrá Bliká Porucha Kontaktní údaje na servisní středisko společnosti Samsung najdete v této příručce. POZNÁMKA

• Při vypnutí hlavní jednotky se bezdrátový subwoofer přepne do pohotovostního režimu a LED dioda STANDBY na zadní straně subwooferu několikrát modře zabliká a pak se rozsvítí červeně.

• Jestliže používáte zařízení, které používá stejnou frekvenci jako zařízení Soundbar a je umístěné v jeho blízkosti, může docházet k rušení zvuku.

• Maximální přenosová vzdálenost bezdrátového signálu hlavní jednotky je cca 10 m, ale v závislosti na prostředí se může lišit. V případě, že mezi hlavní jednotkou a bezdrátovým subwooferem stojí železobetonová nebo kovová stěna, nemusí systém fungovat vůbec, protože bezdrátový signál neprochází kovem. UPOZORNĚNÍ

• Antény přijímající bezdrátový signál jsou zabudovány do bezdrátového subwooferu. Udržujte jednotku mimo dosah vody a vlhkosti.

• Pro dosažení optimálních podmínek pro poslech se ujistěte, že se v okolí bezdrátového subwooferu nenachází žádné překážky. Připojení sady SWA-9500S (prodává se samostatně) k zařízení Soundbar Připojte k zařízení Soundbar sadu bezdrátových zadních reproduktorů Samsung (SWA-9500S, prodává se samostatně) a dosáhněte skutečného prostorového zvuku bez nutnosti použití kabelů. Podrobné informace týkající se připojení najdete v návodu pro Sadu bezdrátových zadních reproduktorů Samsung.CZE - 17

Připojení televizoru, který podporuje HDMI ARC (Audio Return Channel) UPOZORNĚNÍ

• Při používání kabelu HDMI do Micro HDMI dávejte pozor, abyste nepoškodili konektor kabelu.

• Pokud je zapojený kabel HDMI, nejdříve je přijat signál z kabelu HDMI.

• Chcete-li připojit kabel HDMI mezi televizorem a zařízením Soundbar, nezapomeňte zapojit koncovky s označením ARC. Jinak může dojít k poruše zvukového výstupu televizoru.

• Doporučujeme použít kabel High Speed HDMI Cable with Ethernet. HDMI IN (ARC) SERVICE HDMI (ARC) Zapojte do portu HDMI IN (ARC) nebo (eARC) na televizoru. Zapojte do portu HDMI (ARC) hlavní jednotky Soundbar. Kabel HDMI do Micro HDMI Zadní strana Soundbar Horní strana zařízení Soundbar Kontrolka LED Bílá kontrolka svítí → zhasne „TV ARC“

1. Vypněte zařízení Soundbar a televizor a připojte kabel HDMI tak, jak je uvedeno na obrázku.

2. Zapněte zařízení Soundbar a televizor.

3. Zvuk z televizoru bude reprodukován přes Soundbar.

• Pokud není zvuk televizoru slyšet, stiskněte tlačítko (Multifunkční) na horní straně zařízení Soundbar nebo tlačítko (Zdroj) na dálkovém ovladači a vyberte režim „TV ARC“.

• Není-li zvuk slyšet, znovu zkontrolujte připojení kabelu HDMI.

• Pomocí tlačítek ovládání hlasitosti na dálkovém ovladači televizoru můžete měnit hlasitost zařízení Soundbar. POZNÁMKA

• Doporučujeme použít kabel typu Coreless HDMI, je-li to možné. Pokud použijete kabel Core HDMI, použijte kabel s průměrem menším než 14 mm.

• Tato funkce není k dispozici, pokud kabel HDMI nepodporuje funkci ARC.

• Pokud je přenášený zvuk ve formátu Dolby Digital a „Formát digitálního zvukového výstupu“ na televizoru je nastaven na možnost PCM, doporučujeme, abyste nastavení změnili na Dolby Digital. Pokud se nastavení na televizoru změní, můžete si vychutnávat lepší kvalitu zvuku. (V nabídce televizoru mohou být pro funkce Dolby Digital a PCM použity jiné výrazy v závislosti na výrobci televizoru.)CZE - 18 Připojení přes Bluetooth Pokud je přes Bluetooth připojený televizor Samsung, můžete poslouchat stereofonní zvuk bez zbytečné kabeláže.

• Lze připojit pouze jeden televizor Samsung současně.

• Lze připojit televizor Samsung, který podporuje funkci Bluetooth. Ověřte technické údaje televizoru. První připojení

Tlačítko párování přes Bluetooth LED indikátor SOUNDBAR SOUND MODE WOOFER

CH LEVEL TONE CONTROL (NEBO) V režimu „Bluetooth“ 5 Sec Bliká červeně → zeleně → modře Párování Azurová kontrolka třikrát zabliká Připojení je dokončeno

• Dokud nebude párování dokončeno, vícebarevná kontrolka LED se bude střídavě měnit na červenou

(Příklad: Domů ( ) → Menu → Nastavení ( ) → Všechna nastavení ( ) → Zvuk → Zvukový výstup → Seznam reproduktorů Bluetooth → [AV] Samsung Soundbar S***B (Bluetooth))

3. Ze seznamu na obrazovce televizoru vyberte možnost „[AV] Samsung Soundbar S***B“.

Dostupné zařízení Soundbar bude na seznamu zařízení Bluetooth televizoru označeno jako „Vyžaduje párování“ nebo „Spárováno“. Chcete-li připojit televizor Samsung k zařízení Soundbar, vyberte zprávu a poté vytvořte připojení.

4. Nyní můžete ze zařízení Soundbar poslouchat zvuk televizoru Samsung.

Pokud se zařízení nepodaří připojit

• Pokud je na seznamu reproduktorů televizoru Samsung uvedeno stávající zařízení Soundbar (např. [AV] Samsung Soundbar S***B), odstraňte jej.

• Poté opakujte kroky 1 až 3. Odpojení zařízení Soundbar od televizoru Samsung Stiskněte tlačítko (Multifunkční) tlačítko na horní straně zařízení Soundbar nebo tlačítko (Zdroj) na dálkovém ovladači a vyberte jiný režim než „Bluetooth“.

• Odpojení chvíli trvá, protože televizor Samsung musí přijmout od zařízení Soundbar odpověď. (Požadovaný čas se může lišit v závislosti na modelu televizoru Samsung.) Poznámky k připojení Bluetooth

• Vyhledejte nové zařízení v okruhu 1 m, ke kterému se chcete připojit přes Bluetooth.

• Pokud budete při připojování zařízení Bluetooth požádáni o PIN kód, zadejte <0000>.

• Zařízení se po 18 minutách v pohotovostním stavu automaticky vypne.

• Zařízení Soundbar nemusí správně vyhledávat nebo připojovat zařízení Bluetooth v následujících situacích: ‒ Pokud je v okolí zařízení Soundbar silné elektrické pole. ‒ Pokud je s jednotkou Soundbar spárováno více zařízení Bluetooth současně. ‒ Pokud je zařízení Bluetooth vypnuté, není v dosahu nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění – např. mikrovlnné trouby, bezdrátová zařízení LAN – musí být mimo dosah hlavní jednotky Soundbar.CZE - 19 Připojení prostřednictvím Wi-Fi Kontrolní opatření před připojením

• Připojení Wi-Fi je dostupné pouze u televizorů Samsung TV.

• Zkontrolujte, zda je bezdrátový směrovač (Wi-Fi) zapnutý a televizor je připojený ke směrovači.

• Televizor a Soundbar musí být připojeny ke stejné bezdrátové síti (Wi-Fi).

• Pokud bezdrátový směrovač (Wi-Fi) používá kanál DFS, nebude možná vytvořit připojení Wi-Fi mezi televizorem a Soundbar. Podrobnosti zjistíte u svého poskytovatele služeb Internetu.

• Protože menu se mohou v různých letech výroby lišit, podívejte se do návodu k použití televizoru.

• Chcete-li připojit televizor k Soundbar prostřednictvím Wi-Fi, nejprve připojte Soundbar k bezdrátovému směrovači. Další podrobnosti ohledně vytvoření připojení Wi-Fi naleznete na straně 25. 1. Další informace o bezdrátovém připojení (Wi-Fi) k zařízení Soundbar najdete na straně 25, „Metoda č. 2. Připojení přes Wi-Fi (bezdrátovou síť)“.

2. Zdroj vstupu televizoru můžete změnit pomocí menu Zvuk pro Soundbar.

• Televizory Samsung TV vyrobené v roce 2017 nebo novější Zvuk → Zvukový výstup → [AV] Samsung Soundbar S***B (Wi-Fi)CZE - 20 Připojení k televizoru podporujícímu technologii Dolby Atmos Kontrolní opatření před připojením

• Technologie Dolby Atmos® je podporována v režimu „TV ARC“ nebo „Wi-Fi“.

• Ujistěte se, že obsah podporuje technologii Dolby Atmos®. HDMI IN (ARC) SERVICE HDMI (ARC) Zapojte do portu HDMI IN (ARC) na televizoru. Kabel HDMI do Micro HDMI Zadní strana Soundbar Horní strana zařízení Soundbar Kontrolka LED Bílá kontrolka svítí → zhasne „TV ARC“

1. Vypněte zařízení Soundbar a televizor a připojte kabel HDMI tak, jak je uvedeno na obrázku.

2. Zapněte zařízení Soundbar a televizor.

3. Zvuk televizoru vychází ze zařízení Soundbar.

Kontrolka LED Bílá kontrolka svítí → zhasne „Wi-Fi“ Menu TV Wi-Fi

1. Připojte Soundbar a televizor ke stejné bezdrátové síti (Wi-Fi).

2. V případě zvukového výstupu televizoru zvolte možnost Soundbar.

3. Zvuk televizoru vychází ze zařízení Soundbar.

• Pokud používáte Dolby Atmos®: Je-li vstupní zdroj ve formátu Dolby Atmos®, přečtěte si část „Specikace výstupu pro různé režimy zvukových efektů“ na straně 12.

• Kongurace technologie Dolby Atmos® v přehrávači BD a dalších zařízeních připojených k televizoru. V menu nastavení přehrávače BD nebo jiného zařízení otevřete možnosti zvukového výstupu a zkontrolujte, zda je pro Bitstream vybrána možnost „Žádné kódování“. U přehrávače BD Samsung přejděte do nabídky Home Domů → Zvuk→ Digitální výstup a vyberte možnost Bitstream (nezpracovaný).

• Tato funkce je k dispozici v některých televizorech Samsung a některých modelech zařízení Soundbar.CZE - 21 Používání funkce Q-Symphony Při používání funkce Q-Symphony se Soundbar synchronizuje s televizorem Samsung za účelem zvukového výstupu prostřednictvím dvou zařízení a vytvoření optimálního prostorového efektu. Pokud je Soundbar připojen, zobrazí se v menu televizoru Zvukový výstup položka „TV+Soundbar“. Vyberte příslušnou nabídku. Menu TV Kabel HDMI do Micro HDMI Kontrolka LED Bílá kontrolka svítí → zhasne „TV ARC“

• Příklad menu televizoru: TV + [AV] Název řady Soundbar (HDMI) Kontrolka LED Bílá kontrolka svítí → zhasne „Wi-Fi“ Menu TV Wi-Fi

• Příklad menu televizoru: TV + [AV] Název řady zařízení Soundbar (Wi-Fi) POZNÁMKA

• Funguje na základě kodeku podporovaného televizorem.

• Tato funkce je podporována jen tehdy, pokud je připojen kabel HDMI nebo Wi-Fi.

• Ujistěte se, že jsou televizor a zařízení Soundbar připojeny ke stejnému bezdrátovému směrovači/frekvenci.

• Tato funkce je k dispozici v některých televizorech Samsung a některých modelech zařízení Soundbar.CZE - 22 Používání zvuku Spacet Poskytuje optimalizovanou kvalitu zvuku na základě analýzy prostředí, ve kterém posloucháte zvuk. Metoda č. 1. Připojení přes zařízení Soundbar Pokud chcete tuto funkci zapnout, zapněte režim SpaceFit Sound pomocí dálkového ovladače zařízení Soundbar. ( (Ovládání zvuku) → “SpaceFit Sound Off” → ( Nahoru ) → “SpaceFit Sound On”)

• Tato funkce je k dispozici ve všech zvukových režimech. Metoda č. 2. Připojení přes TV Pokud chcete tuto funkci zapnout, zapněte režim Adaptivní zvuk+ v menu televizoru Samsung. (Domů ( ) → Menu → Nastavení ( ) → Všechna nastavení ( ) → General → Nastavení Inteligentního režimu → Adaptivní zvuk+)

• Když zapnete v televizoru režim Adaptivní zvuk+, režim zvuku v zařízení Soundbar se automaticky změní na Adaptivní zvuk+. POZNÁMKA Tato funkce je k dispozici, když zařízení Soundbar připojíte k některým televizorům Samsung.CZE - 23

06 PŘIPOJENÍ MOBILNÍHO ZAŘÍZENÍ

Metoda č. 1. Připojení přes Bluetooth Pokud je přes Bluetooth připojeno mobilní zařízení, můžete poslouchat stereofonní zvuk bez zbytečné kabeláže.

• Pokud se připojíte ke spárovanému zařízení Bluetooth a jednotka Soundbar je vypnutá, zařízení Soundbar se automaticky zapne. Mobilní zařízení První připojení Při připojování k novému zařízení Bluetooth zkontrolujte, že je zařízení v dosahu 1 m.

Tlačítko párování přes Bluetooth LED indikátor SOUNDBAR SOUND MODE WOOFER

CH LEVEL TONE CONTROL (NEBO) V režimu „Bluetooth“ 5 Sec Bliká červeně → zeleně → modře Párování Azurová kontrolka třikrát zabliká Připojení je dokončeno

• Dokud nebude párování dokončeno, vícebarevná kontrolka LED se bude střídavě měnit na červenou

2. Na zařízení vyberte ze zobrazeného seznamu možnost „[AV] Samsung Soundbar S***B“.

3. Přehrávejte hudební soubory ze zařízení připojeného přes Bluetooth prostřednictvím jednotky Soundbar.

Pokud se zařízení nepodaří připojit

• Pokud je na seznamu reproduktorů mobilního zařízení uvedeno stávající zařízení Soundbar (např. „[AV] Samsung Soundbar S***B“), odstraňte jej.

• Zopakujte kroky 1 a 2. Poznámky k připojení Bluetooth

• Vyhledejte nové zařízení v okruhu 1 m, ke kterému se chcete připojit přes Bluetooth.

• Pokud budete při připojování zařízení Bluetooth požádáni o PIN kód, zadejte <0000>.

• Zařízení se po 18 minutách v pohotovostním stavu automaticky vypne.

• Zařízení Soundbar nemusí správně vyhledávat nebo připojovat zařízení Bluetooth v následujících situacích: ‒ Pokud je v okolí zařízení Soundbar silné elektrické pole. ‒ Pokud je s jednotkou Soundbar spárováno více zařízení Bluetooth současně. ‒ Pokud je zařízení Bluetooth vypnuté, není v dosahu nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění – např. mikrovlnné trouby, bezdrátová zařízení LAN – musí být mimo dosah hlavní jednotky Soundbar.

• Soundbar podporuje data SBC (44,1 kHz, 48 kHz).

• Připojujte pouze k zařízení Bluetooth, které podporuje funkci A2DP (AV).

• Soundbar nelze připojit k zařízení Bluetooth, které podporuje pouze funkci HF (hands-free).

• Při propojování zařízení Soundbar se zařízením Bluetooth dejte zařízení co nejblíž k sobě.

• Čím bude zařízení Soundbar od zařízení Bluetooth dále, tím horší bude kvalita zvuku. Připojení Bluetooth se může přerušit, pokud budou zařízení mimo efektivní dosah.

• Připojení Bluetooth nemusí v místech s horším příjmem fungovat správně.CZE - 24

• Ze zařízení Bluetooth může vycházet šum nebo nemusí fungovat správně, pokud nastanou tyto podmínky: ‒ Pokud je tělo v kontaktu s vysílačem a přijímačem na zařízení Bluetooth nebo Soundbar ‒ V rozích nebo v místech, kde se vyskytují překážky, například stěna nebo příčka, a může zde docházet k elektrickým změnám. ‒ Při vystavení rádiovému rušení jinými výrobky pracujícími ve stejných frekvenčních pásmech, jako jsou například lékařské přístroje, mikrovlnné trouby a bezdrátová zařízení LAN. ‒ I překážky, jako jsou například dveře a stěny, mohou mít vliv na kvalitu zvuku, byť jsou zařízení v efektivním dosahu.

• Zařízení Soundbar nelze spárovat s dalšími zařízeními Bluetooth, pokud aktuálně využívá možnost Bluetooth.

• Toto bezdrátové zařízení může při provozu způsobit elektrické rušení. Odpojení zařízení Bluetooth od zařízení Soundbar Zařízení Bluetooth lze od zařízení Soundbar odpojit. Pokyny najdete v návodu k použití zařízení Bluetooth.

• Zařízení Soundbar se odpojí.

• V případě, že je zařízení Soundbar odpojeno od zařízení Bluetooth, vícebarevná kontrolka LED indikátoru na zařízení Soundbar třikrát „červeně“ zabliká. Odpojení zařízení Soundbar od zařízení Bluetooth Stisknutím tlačítka (Multifunkční) na horní straně zařízení Soundbar nebo tlačítka (Zdroj) na dálkovém ovladači přepněte režim z režimu „Bluetooth“.

• Odpojení chvíli trvá, protože zařízení Bluetooth musí přijmout od zařízení Soundbar odpověď. (Doba odpojení se může lišit v závislosti na zařízení Bluetooth.)CZE - 25 Metoda č. 2. Připojení přes Wi-Fi (bezdrátovou síť) Chcete-li připojit jednotku Soundbar k mobilnímu zařízení přes bezdrátovou síť (Wi-Fi), je vyžadována aplikace SmartThings. První připojení

1. Nainstalujte do mobilního zařízení (telefon nebo tablet) aplikaci SmartThings a spusťte ji.

2. V aplikaci pak podle pokynů přidejte zařízení Soundbar.

• Na některých zařízeních se automatické okno (druhá kopie obrazovky níže) nemusí zobrazit. Pokud se neotevře okno místní nabídky, stiskněte na Home tlačítko „ “. Zařízení Soundbar bylo přidáno do aplikace.

• Níže uvedený obrázek se může lišit v závislosti na verzi aplikace. Spusťte aplikaci Automatické okno Přidat zařízení Aplikace SmartThingsCZE - 26 Používání Tap Sound Přiložte mobilní zařízení k zařízení Soundbar a přehrávejte přes něj zvukový obsah.

• Tato funkce nemusí být podporována u všech mobilních zařízení.

• Tato funkce je kompatibilní pouze s mobilními zařízeními Samsung se systémem Android 8.1 a novějším. Horní strana zařízení Soundbar Mobilní zařízení Aplikace SmartThings

1. Zapněte na mobilním zařízení funkci Tap Sound.

• Postup pro zapnutí této funkce naleznete dále v části „Nastavení funkce Tap Sound“.

2. Přiložte mobilní zařízení k zařízení Soundbar. Zobrazí se okno a v něm vyberte možnost „Start now“.

Mobilní zařízení se propojí se zařízením Soundbar prostřednictvím Bluetooth.

3. Přehrajte zvukový obsah z mobilního zařízení zařízením Soundbar.

• Tato funkce propojí mobilní zařízení se zařízením Soundbar technologií Bluetooth na základě zjištěných vibrací při kontaktu mobilního zařízení se zařízením Soundbar.

• Mobilní zařízení nepřikládejte na ostré hrany zařízení Soundbar. Soundbar či mobilní zařízení by se mohly poškrábat či poničit.

• Doporučujeme mít mobilní zařízení v obalu. Šetrně přiložte na širokou oblast v horní části zařízení Soundbar a nepoužívejte při tom nadměrnou sílu.

• Používání této funkce vyžaduje aktualizaci aplikace SmartThings na nejnovější verzi. Podpora této funkce závisí na verzi aplikace. Nastavení funkce Tap Sound Přes aplikaci SmartThings zapněte funkci Tap View, Tap Sound.

1. Na mobilním zařízení spusťte aplikaci SmartThings.

2. Na obrazovce aplikace SmartThings v mobilním zařízení vyberte menu ( → ).

3. Nastavením hodnoty zap. u „Tap View, Tap Sound“ nastavíte spuštění funkce po přiblížení mobilního zařízení k zařízení Soundbar. Funkce je zapnutá. POZNÁMKA

• Pokud se mobilní zařízení nachází v úsporném režimu, funkce Tap Sound nebude fungovat.

• Funkce Tap Sound nemusí fungovat, pokud se v blízkosti zařízení Soundbar vyskytují zařízení, která mohou způsobovat rádiové rušení. Jedná se například o elektrická zařízení. Zařízení potenciálně způsobující rádiové rušení by se měla nacházet v dostatečné vzdálenosti od zařízení Soundbar.CZE - 27

07 PŘIPOJENÍ PŘES APPLE AIRPLAY 2

• Tato funkce nemusí být v některých zemích dostupná.

• Tento Samsung Soundbar podporuje technologii AirPlay 2 a vyžaduje systém iOS 11.4 nebo novější. Pomocí technologie AirPlay 2 můžete streamovat hudbu, podcasty a jiný zvuk ze zařízení Apple do zařízení Samsung Soundbar.

• Ujistěte se, že Soundbar je zapnutý a připojený ke stejné síti Wi-Fi jako zařízení Apple.

• V telefonu iPhone, tabletu iPad nebo počítači Mac stiskněte ikonu v aplikaci podporované technologií AirPlay nebo v Ovládacím centru.

• Vyberte v seznamu dostupných zařízení Soundbar, pomocí kterého chcete reprodukovat aktuální zvuk.CZE - 28

• Montáž provádějte pouze na svislou stěnu.

• Zařízení neinstalujte v místě s vysokou teplotou nebo vlhkostí.

• Zkontrolujte, zda je stěna dostatečně silná, aby zařízení unesla. Pokud ne, stěnu vyztužte nebo zvolte pro montáž jiné místo.

• Před instalací zařízení Soundbar na stěnu připojte kabely jednotky k externím zařízením.

• Před montáží zkontrolujte, zda je jednotka vypnuta a odpojena. Jinak by mohlo dojít k úrazu elektrickým proudem. Součástky pro upevnění na stěnu AH81-15127A-01 A TYPE

700mm Průvodce upevněním na stěnu 2 ks 4 ks (M5 × L55) Držák šroubu Šroub 2 ks 4 ks Držák pro upevnění na stěnu Hmoždinka

1. Přiložte na povrch stěny šablona pro upevnění na stěnu.

• Šablona pro upevnění na stěnu musí být umístěna vodorovně.

• Pokud máte televizor přimontovaný ke stěně, připevněte zařízení Soundbar alespoň 5 cm pod něj. 5 cm nebo více

2. Zarovnejte osu šablony pro upevnění na stěnu se středem televizoru (pokud

zařízení Soundbar instalujete pod něj), a následně upevněte Wall Mount Guide Šablonu pro upevnění na stěnu ke stěně páskou.

• Pokud zařízení nemontujete pod televizor, umístěte osu do středu montážní oblasti.

740mmB TYPE 700mm Osa

3. Do otvorů ve středech obrázků A a B na koncích šablony zastrčte špičku pera

nebo ořezané tužky a udělejte značky pro otvory pro nosné šrouby a potom sejměte šablonu pro upevnění na stěnu. AH81-15127A-01 A TYPE

4. V místě každé značky vyvrtejte do stěny otvor vrtákem vhodné velikosti.

• Pokud značky neodpovídají poloze čepů, ujistěte se před vložením nosných šroubů, že jste do otvorů vložili vhodné kotvy nebo hmoždinky. Používáte-li kotvy nebo hmoždinky, ujistěte se, že vyvrtané otvory jsou pro ně dostatečně velké.

5. Každým držákem šroubu prostrčte šroub (není součástí dodávky) a

jednotlivé šrouby pevně zašroubujte do otvorů pro nosné šrouby.CZE - 29

6. Pomocí dvou držáků pro šrouby namontujte na zadní stranu zařízení

Soundbar ve správném směru dva držáky pro upevnění na stěnu.

• Během montáže se ujistěte, že jsou za zadní částí zařízení Soundbar umístěny závěsné součásti držáků pro upevnění na stěnu. Zadní strana zařízení Soundbar Pravý okraj zařízení Soundbar

7. Namontujte zařízení Soundbar pomocí přiložených držáků pro upevnění na

stěnu tím, že je zavěsíte na držáky šroubů.

8. Zasuňte zařízení Soundbar podle následujícího obrázku tak, aby držáky pro

upevnění na stěnu držely pevně na držácích šroubů.

• Vložte držáky šroubů do široké (zadní) části držáků pro upevnění na stěnu a následně posuňte držáky pro upevnění na stěnu dolů tak, aby spočívaly bezpečně na držácích šroubů. SERVICE HDMI (ARC) SERVICE HDMI (ARC) SERVICE HDMI (ARC) DC 19V

TELEVIZOREM Mikrofony Podle obrázku vyrovnejte střed televizoru se středem soundbaru a opatrně vložte soundbar do stojanu televizoru. V této chvíli umístěte mikrofony na přední stranu stojanu, aby nedocházelo k rušení funkce rozpoznávání hlasu. Pravý okraj zařízení Soundbar

• Soundbar musí být umístěn na rovném a pevném povrchu.

• Nedostatečný odstup od televizoru může vést k problémům s rozpoznáním hlasu a akustikou.

• Výše uvedený obrázek se může lišit od konkrétního modelu.CZE - 30 10 AKTUALIZACE SOFTWARU Automatická aktualizace Pokud je zařízení Soundbar připojené k internetu, provádí se aktualizace softwaru, i když je zařízení Soundbar vypnuté.

• Chcete-li použít funkci automatické aktualizace, musí být zařízení Soundbar připojeno k internetu. Připojení Wi-Fi k zařízení bude ukončeno, pokud dojde k odpojení napájecího kabelu zařízení Soundbar nebo výpadku proudu. V případě výpadku proudu a po jeho obnovení nebo pokud znovu zapojíte napájecí kabel, zapněte zařízení Soundbar a znovu jej připojte k internetu. Aktualizace USB Zadní strana Soundbar SERVICE HDMI (ARC)SERVICE HDMI(ARC) Propojovací kabel Micro USB-USB (není součástí balení) Společnost Samsung může v budoucnu nabízet aktualizace systému zařízení Soundbar. Pokud je aktualizace k dispozici, můžete zařízení Soundbar aktualizovat zapojením jednotky USB s aktualizací softwaru do portu SERVICE zařízení Soundbar.

1. Přejděte na webovou stránku společnosti Samsung (www.samsung.com) →

v menu zákaznické podpory vyhledejte příslušný název modelu.

• Podrobnosti o aktualizaci naleznete v návodu k upgradu.

2. Stáhněte si soubor upgradu (typ USB).

3. Rozbalte soubor a vytvořte složku s názvem souboru.

4. Vytvořenou složku uložte na paměťové zařízení USB a to následně připojte

k zařízení Soundbar.

5. Zapněte zařízení Soundbar. Poté se produkt během 3 minut aktualizuje.

Kontrolka LED Bílá se pohybuje zleva doprava a zprava doleva

• Během aktualizace produkt nevypínejte ani nevyjímejte paměťové zařízení USB.

• Pokud svítí žlutá LED kontrolka i po dokončení aktualizace softwaru, znamená to, že probíhá další aktualizace. V takovém případě nevypínejte napájení a neodebírejte zařízení USB.

• Pokud se aktualizace nespustí, připojte znovu napájecí kabel zařízení Soundbar.

• Pokud je nainstalována nejnovější verze, žádná aktualizace neproběhne.

• Podpora aktualizace se odvíjí od typu USB.

• Není-li žádný soubor s aktualizací k dispozici, indikátor třikrát červeně zabliká. Kontrolka LED Červená kontrolka třikrát zabliká

• Pokud soubor s aktualizací obsahuje stejnou nebo nižší verzi než stávající, indikátor třikrát azurově zabliká. Kontrolka LED Azurová kontrolka třikrát zabliká Reset 5 Sec Zapněte zařízení Soundbar a přímo na jednotce stiskněte alespoň na 5 sekund současně tlačítka (Hlasitost). Zobrazení LED kontrolek se změní podle obrázku níže a poté se Soundbar resetuje. Kontrolka LED Azurová kontrolka třikrát zabliká Červená kontrolka zabliká → zhasne Bílá se pohybuje zleva doprava a zprava doleva UPOZORNĚNÍ

• Obnoví se výchozí hodnoty všech nastavení zařízení Soundbar. Tuto akci provádějte pouze tehdy, když je zařízení potřeba resetovat.CZE - 31

11 ODSTRAŇOVÁNÍ POTÍŽÍ

Než začnete hledat pomoc, zkuste následující tipy. Soundbar se nezapne.

• Zkontrolujte, zda je napájecí kabel zařízení Soundbar správně zapojen do zásuvky. Soundbar nepracuje správně.

• Po vytažení napájecí kabel znovu zapojte.

• Vypněte a znovu zapněte externí zařízení a opakujte akci.

• Pokud není k dispozici žádný signál, zařízení Soundbar se po určité době automaticky vypne. Zapněte napájení. (viz str. 9) Dálkový ovladač nefunguje

• Namiřte dálkový ovladač přímo na Soundbar.

• Nabijte dálkový ovladač. Indikátor zařízení Soundbar začne svítit červeně.

• Mikrofon je vypnutý. Zapněte mikrofon. (viz str. 7) Ze zařízení Soundbar nevychází zvuk.

• Hlasitost zařízení Soundbar je příliš nízká nebo je zařízení ztlumené. Hlasitost upravte.

• Pokud je připojené externí zařízení (STB, zařízení Bluetooth, mobilní zařízení atd.), upravte hlasitost externího zařízení.

• V případě zvukového výstupu televizoru zvolte možnost Soundbar. (Samsung TV: Domů ( ) → Menu → Nastavení ( ) → Všechna nastavení ( ) → Zvuk → Zvukový výstup → Vyberte zařízení Soundbar)

• Propojovací kabely vedoucí k zařízení Soundbar nesmí být uvolněné. Odpojte kabel a zase jej připojte.

• Úplně odpojte napájecí kabel, znovu jej připojte a zapněte napájení.

• Resetujte produkt a opakujte akci. (viz str. 30) Ze subwooferu nevychází zvuk.

• Zkontrolujte, zda kontrolka LED na zadní straně subwooferu svítí modře. Pokud kontrolka bliká modře nebo zčervená, znovu připojte zařízení Soundbar a subwoofer. (viz str. 15)

• Pokud se mezi zařízením Soundbar a subwooferem nachází překážka, můžete zaznamenat problém. Přestěhujte zařízení na místo bez překážek.

• Spojení mohou rušit ostatní okolní zařízení, která vysílají radiofrekvenční signály. Uchovávejte reproduktor mimo dosah těchto zařízení.

• Odpojte a znovu připojte zástrčku napájení. Pokud je ze subwooferu slyšet kolísání zvuku, zpoždění nebo šum

• Jestliže se mezi zařízením Soundbar a subwooferem nachází nějaké překážky, mohou způsobovat potíže. Přemístěte zařízení tak, aby mezi nimi nebyla žádná překážka.

• Pokud je subwoofer daleko od zařízení Soundbar, může docházet ke kolísání nebo zpoždění zvuku. Umístěte je do blízkosti Soundbar.

• Když je Soundbar v blízkosti přístroje nebo elektrického zařízení způsobujícího vysokofrekvenční rušení, může docházet ke kolísání nebo zpoždění zvuku. Umístěte Soundbar dostatečně daleko od zařízení způsobujících vysokofrekvenční rušení (například bezdrátového směrovače).

• Změňte připojení k síti televizoru z bezdrátového na kabelové. Hlasitost subwooferu je příliš nízká.

• Původní hlasitost přehrávaného obsahu je možná nízká. Zkuste upravit hlasitost subwooferu. (viz str. 10)

• Přemístěte subwoofer blíž k sobě. Pokud není televizor připojen přes HDMI (ARC).

• Zkontrolujte, zda je kabel HDMI správně zapojený do konektoru ARC. (viz str. 17)

• Připojení se nemusí zdařit z důvodu připojeného externího zařízení (set- top boxu, herní konzole atd.). Připojte zařízení Soundbar přímo.

• Na televizoru nemusí být aktivní funkce HDMI-CEC. Zapněte funkci CEC v nabídce televizoru. (Samsung TV: Domů ( ) → Menu → Nastavení ( )

• Všechna nastavení ( ) → Připojení → External Device Manager → Anynet+ (HDMI-CEC) ON) Po připojení k televizoru v režimu HDMI (ARC) není slyšet žádný zvuk.

• Vaše zařízení není schopno přehrávat vstupní signál. Změňte zvukový výstup televizoru na PCM nebo Dolby Digital. (Pro televizor Samsung: Domů ( ) → Menu → Nastavení ( ) → Všechna nastavení ( ) → Zvuk

• Nastavení pro pokročilé → Formát digitálního zvukového výstupu) Soundbar se nepřipojí prostřednictvím Bluetooth.

• Při připojování nového zařízení přepněte pro připojení do režimu „Párování přes Bluetooth“. (Stiskněte na dálkovém ovladači tlačítko PAIR nebo stiskněte na jednotce nejméně na 5 sekund tlačítko (Mic On/Off).)

• Pokud je zařízení Soundbar připojeno k jinému zařízení, změnu můžete provést tím, že zařízení odpojíte.

• Připojte jej znovu, poté co ho odeberete ze seznamu reproduktorů Bluetooth zařízení, ke kterému se chcete připojit. (Samsung TV: Domů ( ) → Menu → Nastavení ( ) → Všechna nastavení ( ) → Zvuk

• Zvukový výstup → Seznam reproduktorů Bluetooth)

• Odpojte a znovu připojte zástrčku napájení a zkuste to znovu.

• Resetujte produkt a opakujte akci. (Další informace naleznete v části „Reset“.)CZE - 32 Při připojení prostřednictvím Bluetooth zmizí zvuk.

• Některá zařízení mohou při umístění příliš blízko k zařízení Soundbar způsobovat vysokofrekvenční rušení, např. mikrovlnné trouby, bezdrátové směrovače atd.

• Pokud zařízení připojené prostřednictvím Bluetooth přemístíte příliš daleko od zařízení Soundbar, může zmizet zvuk. Přesuňte zařízení blíže k zařízení Soundbar.

• Pokud je část vašeho těla v kontaktu s vysílačem a přijímačem signálu Bluetooth nebo je produkt nainstalovaný na kovovém nábytku, může docházet ke zmizení zvuku. Ověřte prostředí pro instalaci a podmínky pro používání. Soundbar se nepřipojí k Wi-Fi.

• Zkontrolujte, zda máte zapnutý bezdrátový router.

• Vypněte router, zase jej zapněte a zkuste to znovu.

• Pokud je signál bezdrátové sítě příliš slabý, Soundbar se nepřipojí k síti. Pokud je to možné, přemístěte směrovač blíž k zařízení Soundbar, nebo odstraňte veškeré překážky mezi zařízením Soundbar a směrovačem.

• Pokud máte nový bezdrátový router, budete muset upravit síťové nastavení reproduktoru. Soundbar se nezapne automaticky s televizorem.

• Pokud vypnete zařízení Soundbar při sledování televize, je synchronizace napájení s televizorem neaktivní. Nejdříve televizor vypněte. Funkce AVA není dostupná v následujících případech.

• Funkce AVA nebude dostupná při používání funkce Q-symphony.

• Funkce AVA nebude dostupná, když je vypnutý mikrofon. Po připojení televizoru k zařízení Soundbar jsem přepnul do režimu Soundbar. Z televizoru potom nevychází žádný zvuk.

• Když připojíte Soundbar k mobilnímu zařízení ve chvíli, kdy je připojený k televizoru, Soundbar bude reprodukovat zvuk z mobilního zařízení a přitom zůstane připojený k televizoru. Zvuk z televizoru tak nebude reprodukován žádným způsobem.

• Odpojte mobilní zařízení a zvuk z televizoru bude opět reprodukován přes Soundbar. 12 LICENCE Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/ Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Hudbu ze Spotify můžeš ovládat na dálku přes telefon, tablet nebo počítač. Na stránce spotify.com/connect najdeš, jak na to

• Software Spotify podléhá licencím třetích stran, jejichž seznam je uveden zde: https://www.spotify.com/connect/third-party-licenses.

• Váš produkt Samsung splňuje certikaci ENERGY STAR dle výchozího nastavení od výrobce. Změna určitých vlastností, nastavení a funkcí tohoto produktu může změnit spotřebu energie, která může překračovat limity požadované pro splnění certikace ENERGY STAR.

• Agentura pro ochranu životního prostředí a Ministerstvo energetiky. ENERGY STAR je společný program vládních institucí navržený na podporu energeticky účinných produktů a postupů. Více informací o programu ENERGY STAR naleznete na stránkách www. energystar.gov. Pouze model splňující certikaci ENERGY STAR (vztahuje se pouze na modely tenkých klientů) Společnost SAMSUNG jako partner programu ENERGY STAR® stanovila, že tento produkt splňuje pokyny programu ENERGY STAR® ohledně energetické účinnosti.

• Program ENERGY STAR byl zaveden z důvodu snižování emisí skleníkových plynů a úspory energie prostřednictvím dobrovolného uvádění informací o produktech na štítcích.

• Nastavení řízení spotřeby tohoto produktu je povoleno ve výchozím nastavení a zahrnuje různé nastavení času od 1 minuty do 5 hodin.

• Produkt lze z režimu spánku probudit stisknutím tlačítka na šasi. Pouze model splňující certikaci ENERGY STAR (jiné modely)

• Společnost Samsung jako partner programu ENERGY STAR stanovila, že tento produkt nebo modely produktu splňují pokyny programu ENERGY STAR ohledně energetické účinnosti.

13 UPOZORNĚNÍ K LICENCÍM NA

OPEN SOURCE Pokud chcete poslat dotazy a požadavky týkající se softwaru open sources, obraťte se na Samsung Open Source (http://opensource.samsung.com)

• Obrázky a ilustrace v této uživatelské příručce jsou pouze ilustrativní a mohou se lišit od skutečného vzhledu produktu.

• Správní poplatek bude účtován v případě, že (a) Přivoláte technika a výrobek nebude vadný (např. protože jste si nepřečetli uživatelskou příručku). (b) Přístroj přinesete do opravny a výrobek nebude vadný (např. protože jste si nepřečetli uživatelskou příručku).

• O výši správního poplatku budete informováni před návštěvou technika.CZE - 34

15 TECHNICKÉ ÚDAJE A INFORMACE

Specikace Název modelu HW-S800B/HW-S801B HW-S810B / HW-S811B Hmotnost 1,4 kg Rozměry (Š x V x H) 1160,0 x 38,0 x 39,9 mm Rozsah provozních teplot +5 až +35°C Rozsah provozní vlhkosti 10 až 75 % ZESILOVAČ Jmenovitý výstupní výkon (20W x 2) + (10W x 2) + (20W x 2) + (10W x 1) + (10W x 2) Podporované formáty přehrávání Dolby 5.1ch / Dolby Digital Plus / Dolby ATMOS (Dolby Digital Plus) / DTS 5.1ch / LPCM 2ch VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače (Wi-Fi) 100 mW při 2,4–2,4835 GHz, 200 mW při 5,15–5,25 GHz, 100 mW při 5,25–5,35 GHz a 5,47–5,725 GHz VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače (Bluetooth) 100 mW při 2,4–2,4835 GHz VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače (SRD) 25 mW při 5,775–5,875 GHz Název subwooferu HW-S800B / HW-S810B : PS-WB85D HW-S801B / HW-S811B : PS-WB86D Hmotnost 6,4 kg Rozměry (Š x V x H) 238,0 x 240,8 x 238,0 mm ZESILOVAČ Jmenovitý výstupní výkon 200 W VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače (SRD) 25 mW při 5,775–5,875 GHz POZNÁMKA

• Společnost Samsung Electronics Co., Ltd si vyhrazuje právo na změny technických údajů bez předchozího upozornění.

• Hmotnost a rozměry jsou přibližné. Bezpečnostní opatření: Pokud zapnete/vypnete Wi-Fi, Soundbar se automaticky restartuje. Celkový příkon v pohotovostním režimu (W) 5,1 W Deaktivace připojení Wi-Fi: Připojení Wi-Fi zapnete nebo vypnete stisknutím tlačítka CH LEVEL na dálkovém ovladači zařízení Soundbar a jeho podržením déle než 30 sekund. Deaktivace připojení Bluetooth: Připojení Bluetooth zapnete nebo vypnete stisknutím tlačítka TONE CONTROL na dálkovém ovladači zařízení Soundbar a jeho podržením déle než 30 sekund.CZE - 35

• Společnost Samsung tímto prohlašuje, že toto rádiové zařízení vyhovuje požadavkům Směrnice 2014/53/EU a příslušných zákonných podmínek ve Spojeném království. Úplný text prohlášení o shodě je k dispozici na následující internetové adrese: http://www.samsung.com. Přejděte do menu Podpora a zadejte název modelu. Toto zařízení může být provozováno ve všech zemích EU a ve Spojeném království. Funkci 5GHz sítě WLAN (Wi-Fi nebo SRD) tohoto zařízení je dovoleno používat pouze v interiérech. [Správná likvidace baterií v tomto výrobku] (Platí pro země s odděleným systémem sběru) Tato značka na baterii, v příručce nebo na obalu znamená, že by baterie v tomto výrobku neměla být likvidována společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66. Baterii integrovanou v tomto výrobku nesmí vyměňovat uživatel. Informace o výměnách vám poskytne příslušný servis. Nepokoušejte se baterii vyjmout ani ji nevyhazujte do ohně. Nerozebírejte, nerozbíjejte ani nedělejte otvory do baterie. Pokud se chystáte výrobek zlikvidovat, místní sběrné místo se postará o recyklaci a řádnou likvidaci výrobku včetně baterie. Vyjmutí baterie

• Za účelem vyjmutí baterie se obraťte na autorizované servisní centrum. Pokyny pro vyjmutí baterie naleznete na adresewww.samsung.com/global/ecodesign_ energy.

• Pro svou bezpečnost se nepokoušejte vyjmout baterii sami. Pokud by nebyla baterie správně vyjmuta, mohlo by dojít k poškození baterie a zařízení, k poranění osob a/nebo by zařízení mohlo přestat být bezpečné. Správná likvidace výrobku (Elektrický a elektronický odpad) (Platí pro země s odděleným systémem sběru) Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin. Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci. Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem. Další Informace o ochraně životního prostředí a regulační povinnosti týkající se konkrétních výrobků společnosti Samsung, např. REACH, OEEZ, Baterie, naleznete na webové stránce: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

• Na zníženie nebezpečenstva zásahu elektrickým prúdom nevystavujte toto zariadenie dažďu ani vlhkosti. POZOR

• Nevystavujte diaľkový ovládač otrasom.

• Nerozoberajte diaľkový ovládač.

Tlačidlo (Multifunkčné)

• Stlačením tlačidla (Multifunkčné) v pohotovostnom režime zapnete zariadenie Soundbar.

• Keď zapojíte napájací kábel, tlačidlo napájania začne fungovať o 4 až 6 sekúnd.

1. Pripojte napájací kábel k basovému reproduktoru.

Zadná strana basového reproduktora Napájací kábel

4. Skontrolujte, či kontrolka LED s označením LINK svieti namodro (pripojené).

• Pri používaní kábla HDMI-Micro HDMI dávajte pozor, aby ste nezlomili koncovku kábla.

• Keď je pripojený kábel HDMI, signál HDMI sa prijíma prednostne.

• Skontrolujte, či bezdrôtový smerovač (Wi-Fi) je zapnutý a TV je pripojený k smerovaču.

konzoly na stenu pevne spočívali na skrutkách držiaka.

modelu v ponuke podpory pre zákazníkov.

• Namierte diaľkový ovládač priamo na Soundbar.

• Nabite diaľkový ovládač. Indikátor zariadenia Soundbar svieti načerveno.

• Skontrolujte, či je bezdrôtový smerovač zapnutý.
