BRUKSANVISNING HWS811B SAMSUNG

Requisitos de diseño ecológico para las fuentes de alimentación externas: www.samsung.com/global/ecodesign_componentSWE - 2 SÄKERHETSINFORMATION SÄKERHETSVARNINGAR MINSKA RISKEN FÖR ELSTÖTAR GENOM ATT INTE TA BORT HÖLJET (ELLER BAKSIDAN). DET FINNS INGA DELAR SOM ANVÄNDAREN SJÄLV KAN LAGA INUTI PRODUKTEN. LÅT ALL SERVICE UTFÖRAS AV BEHÖRIG SERVICEPERSONAL. I tabellen nedan förklaras de symboler som kan nnas på din Samsung-produkt. VARNING RISK FÖR ELSTÖTAR. ÖPPNA INTE. Den här symbolen indikerar att det är hög spänning på insidan. Det är farligt att komma i kontakt med produktens insida. Den här symbolen indikerar att det nns viktig dokumentation som medföljer produkten angående dess funktion och underhåll. Klass II-produkt: Den här symbolen indikerar att produkten inte kräver en säkerhetsanslutning till jord. Om den här symbolen inte nns på en produkt som har strömkabel MÅSTE produkten vara ordentligt ansluten till skyddsjordning (dvs. jordad). Växelström: Märkspänning som är markerad med den här symbolen är växelström. Likström: Märkspänning som är markerad med den här symbolen är likström. Varning. Läs bruksanvisningen: Den här symbolen instruerar användaren att läsa användarhandboken för att ta del av ytterligare säkerhetsrelaterad information. VARNING

• Minska risken för brand eller stötar genom att inte utsätta apparaten för regn eller fukt. VARNING

• FÖR ATT FÖREBYGGA ELEKTRISKA STÖTAR MÅSTE KONTAKTENS BREDA STIFT SITTA KORREKT I KONTAKTDONETS BREDA HÅL OCH VARA HELT INTRYCKT.

• Den här apparaten ska alltid anslutas till ett eluttag med skyddsjordanslutning.

• När apparaten ska kopplas från elnätet måste kontakten dras ut ur eluttaget, därför måste stickkontakten vara lättåtkomlig.

• Låt ingenting stänka eller droppa på apparaten. Ställ inte objekt fyllda med vätska, som vaser, ovanpå apparaten.

• Du måste koppla bort strömkontakten från vägguttaget för att stänga av apparaten helt. Strömkontakten måste därför alltid vara lätt att komma åt.SWE - 3

1. Säkerställ att strömförsörjningen (AC) i ditt hem uppfyller strömkraven på

etiketten på produktens undersida. Installera produkten horisontellt på ett lämpligt underlag (möbel) med tillräckligt utrymme runtom för ventilation (cirka 7–10 cm). Se till att ventilationsöppningarna inte är övertäckta. Placera inte enheten på förstärkare eller annan utrustning som kan bli varm. Enheten är utformad för kontinuerlig användning. För att stänga av enheten helt drar du ut nätkontakten ur vägguttaget. Koppla från enheten om den inte kommer att användas under en längre tid.

2. Dra ut nätkontakten ur vägguttaget under åskoväder. Spänningstoppar till följd

av blixtnedslag kan skada enheten.

3. Utsätt inte enheten för direkt solljus eller andra värmekällor. Det kan leda till

överhettning och orsaka att enheten inte fungerar.

4. Skydda enheten från fukt (t.ex. vaser) och överdriven hetta (t.ex. en öppen

spis) eller utrustning som alstrar starka magnetiska eller elektriska fält. Dra ur strömkabeln från vägguttaget om enheten inte fungerar som den ska. Denna produkt är inte avsedd för industriell användning. Den är enbart avsedd för privat bruk. Kondensering kan uppstå om produkten har förvarats i kalla temperaturer. Om produkten transporteras vintertid ska du vänta cirka 2 timmar tills enheten har uppnått rumstemperatur innan den tas i bruk.

5. Brand eller explosion kan uppstå vilket kan orsaka skador på fjärrkontrollen

• Utsätt inte fjärrkontrollen för stötar.

• Se till att inga främmande ämnen som metall, vätska eller damm kommer i kontakt med fjärrkontrollens laddningsstation.

• Om fjärrkontrollen skadas eller om du känner att den luktar rök eller bränt ska du omedelbart sluta använda fjärrkontrollen och lämna in den för reparation hos Samsungs servicecenter.

• Ta inte isär fjärrkontrollen.

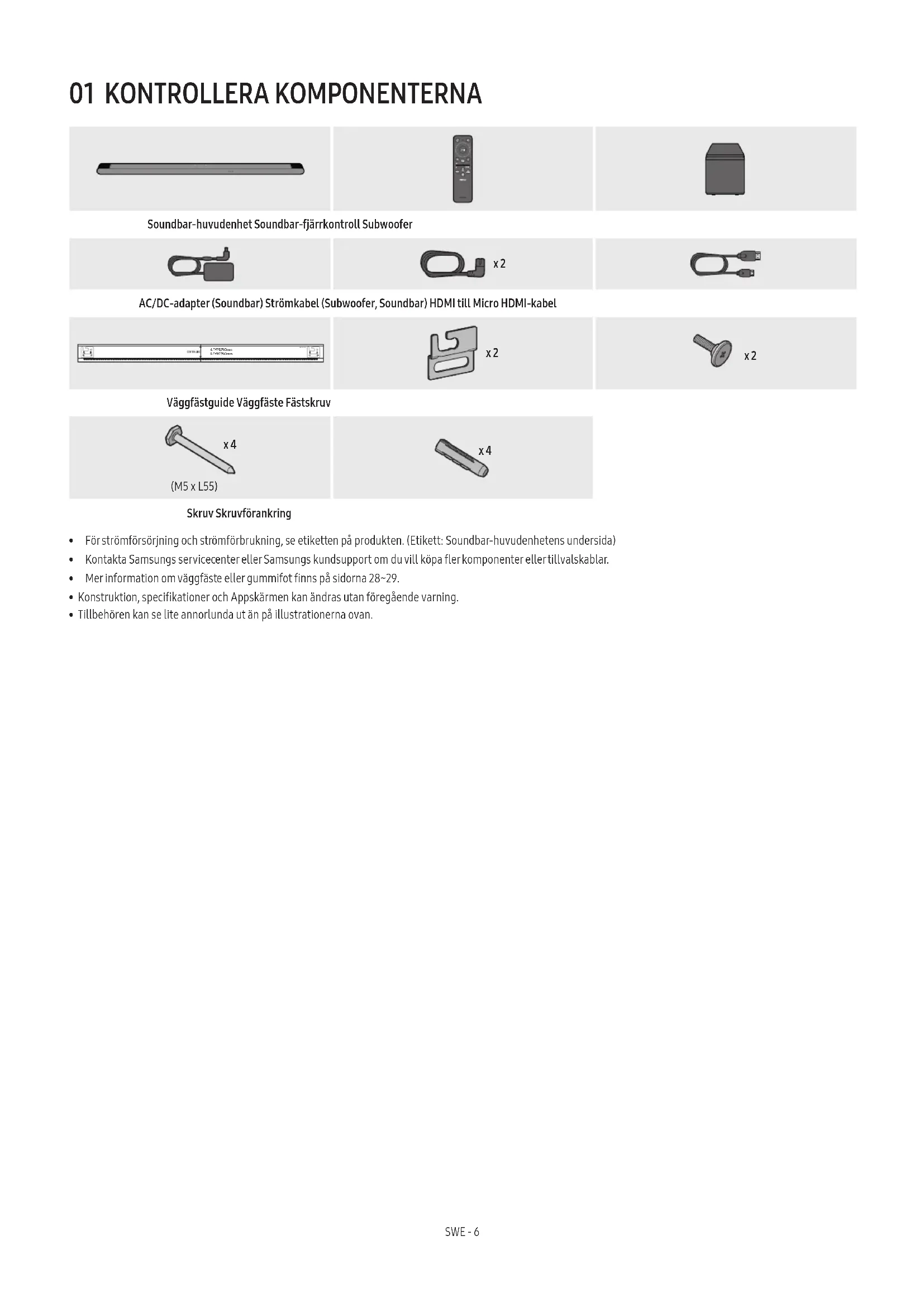

700mm x 2 x 2 Väggfästguide Väggfäste Fästskruv x 4 (M5 x L55) x 4 Skruv Skruvförankring

• För strömförsörjning och strömförbrukning, se etiketten på produkten. (Etikett: Soundbar-huvudenhetens undersida)

• Kontakta Samsungs servicecenter eller Samsungs kundsupport om du vill köpa er komponenter eller tillvalskablar.

• Mer information om väggfäste eller gummifot nns på sidorna 28~29.

• Konstruktion, specikationer och Appskärmen kan ändras utan föregående varning.

1 Lysdiodsindikator Lysdiodsindikatorn blinkar, lyser eller ändrar färg beroende på Soundbars aktuella läge eller status. Lysdiodsindikatorns färg och antalet ljus visar det aktiva läget enligt vad som beskrivs nedan.

• Den erfärgade lysdioden ändras till vit, cyanblå, grön, röd och blå beroende på läge eller status.

• Tryck på knappen (Flerfunktion) i standbyläge för att slå på Soundbar.

• Tryck på knappen (Flerfunktion) för att ändra läget. Varje gång du ändrar läge lyser lysdioden vit och sedan släcks den. Lysdiodsindikator Vit På → Av Vit På → Av Vit På → Av "TV ARC" "Wi-Fi" "Bluetooth"

(Volym)-knappen Justerar volymen.

(Mikrofon på/av)-knappen Tryck på knappen för att slå på eller av mikrofonen. Lysdiodsindikatorn lyser röd när mikrofonen är avstängd. Lysdiodsindikator Röd På "Mic Off" "Mic On"

• När du ansluter strömsladden börjar strömknappen fungera inom 4 till 6 sekunder.

• När du slår på enheten blir det en fördröjning på 4 till 5 sekunder innan den avger ljud.

• Om du hör ljud från både TV:n och Soundbar kan du gå till menyn Inställningar för TV-ljud och ändra TV-högtalaren till Extern högtalare.

• Du kan slå på och av ljudåterkoppling med SmartThings-appen. Information om hur du använder SmartThings-appen nns i "Metod 2. Ansluta via Wi-Fi (trådlöst nätverk)".SWE - 8 Soundbarens bakre panel DC 19V SERVICE HDMI

1 SERVICE Anslut en USB-lagringsenhet för att uppgradera produktens programvara. 2 HDMI (ARC) Anslut till HDMI (ARC)-porten på en TV. (Se sida 17) 3 DC 19V Anslut AC/DC-strömadaptern. (Strömförsörjning in) (See sida 14)

• När du kopplar från strömkabeln till AC/DC-strömadaptern från ett vägguttag ska du dra i kontakten. Dra inte i kabeln.

• Anslut inte den här enheten eller andra komponenter till eluttag innan alla anslutningar mellan komponenterna har slutförts.SWE - 9

• Använd fjärrkontrollen inom 6 m från produkten. Avståndet för användning kan variera beroende på det trådlösa miljöförhållandet.

• När fjärrkontrollen slutar fungera på grund av låg batterinivå laddar du den via USB-C-porten.

• Bilden varierar beroende på fjärrkontrollens modell. USB-port (C-typ) för laddning Använda fjärrkontrollen

Ström Slår på och av Soundbar. Lysdiodsindikator Cyanblå blinkar x 1

• Funktion för automatisk avstängning Enheten stängs av automatiskt i följande situationer:

• I läge "TV ARC"/"Wi-Fi"/"Bluetooth" om det inte hörs någon ljudsignal under 18 minuter.

Källa Tryck för att välja en källa som är ansluten till Soundbar.

• Ljudåterkoppling på/av Du kan slå på eller stänga av Ljudåterkoppling. Håll knappen (Källa) på fjärrkontrollen intryckt i minst 5 sekunder med Soundbar avstängd (Standbyläge). Lysdiodsindikator Cyanblå blinkar x 1

Upp/Ned/Vänster/ Höger Tryck på de angivna områdena för att välja Upp/Ned/Vänster/Höger. Tryck på knappen Upp/Ned/Vänster/Höger för att välja eller ange funktioner.

• Hoppa över musikl Tryck på Höger-knappen om du vill spela upp nästa musikl. Tryck på Vänster- knappen om du vill spela upp föregående musikl.

• ID SET Tryck och håll ned knappen Upp i 5 sekunder för att slutföra ID SET (när du ansluter till en trådlös subwoofer eller trådlösa bakre högtalare).

Spela upp/Pausa Du kan också spela upp/pausa musik genom att trycka på knappen.

Tyst Tryck på knappen (Tyst) för att stänga av ljudet. Tryck på den igen för att slå på ljudet. Lysdiodsindikator Blinkar upprepade gångerSWE - 10

Info Tryck på knappen om du vill visa information om den aktuella funktionen. (Se sida 7) Vid anslutning till Dolby Atmos® blinkar den cyanblå lysdioden tre gånger.

SOUND MODE Om du trycker på knappen kan du välja önskat ljudläge. Varje gång läget ändras blinkar den erfärgade lysdioden i vitt. Lysdiodsindikator Vit blinkar x 1 “Surround” → “Game” → “Standard” → “Adaptive Sound” → “DTS Virtual:X”

• Surround Ger en bredare ljudbild än standard.

• Game Ger stereoljud så att du kan gå upp i händelserna när du spelar.

• Standard Matar ut originalljudet.

• Adaptive Sound Analyserar innehållet i realtid och ger automatiskt den optimala ljudbilden baserat på innehållets egenskaper.

• DTS Virtual:X Fängslande 3D-ljud för olika typer av innehåll.

VOLYM Tryck knappen uppåt eller nedåt för att justera volymen. Lysdiodsindikator Vit yttas till höger x 1 Volym upp Vit yttas till vänster x 1 Volym ned

Tryck knappen uppåt eller nedåt för att justera nivån för woofern (basen) till -12 eller mellan -6 och +6. Om du vill ställa in wooferns ljudnivå till 0 (standard) så trycker du på knappen.

Bluetooth PAIR Växla Soundbar till Bluetooth-parkopplingsläge. När du trycker på knappen ändras lysdiodsdisplayen enligt vad som visas nedan.

• Den erfärgade lysdioden ändras växelvis till röd → grön → blå tills parkopplingen har slutförts. Lysdiodsindikator Röd → Grön → Blå blinkar Parkoppling Cyanblå blinkar x 3 Anslutningen är klar “Ready to connect via Bluetooth.”

CH LEVEL Om du trycker på knappen kan du justera volymen för varje högtalare.

• Du kan kontrollera volymen för varje högtalare genom att välja "Centre Level" eller "Front Top Level" i ljudinställningarna och sedan justera volymen från −6 till +6 med Upp/ned-knapparna.

• Inställningarna "Rear Level" och "Rear Top Level" stöds om de bakre högtalarna (som säljs separat) är anslutna. Du kan justera volymen för "Rear Level" och "Rear Top Level" från −6 till +6 med Upp/ned-knapparna. Lysdiodsindikator Vit blinkar x 1 "Centre Level" → "Front Top Level"SWE - 11

TONE CONTROL Om du trycker på knappen kan du justera volymen för diskanten eller basen. Det önskade valet kan justeras med Upp/Ned-knapparna. Den här funktionen är aktiverad i Ljudläge förutom i Standard-läget.

• Du kan kontrollera volymen för diskanten eller basen genom att välja "Treble" eller "Bass" i ljudinställningarna och sedan justera volymen från −6 till +6 med Upp/ned-knapparna.

• När basnivån ändras så ändras även nivån för woofern på motsvarande sätt. Lysdiodsindikator Vit blinkar x 1 "Treble" → "Bass"

• Voice enhancement gör det enklare att höra dialog i lmer och TV-program.

• Night Mode är optimerat för tittande på kvällen. Inställningarna är sådana att ljudet sänks men dialogen hörs ändå tydligt.

• Håll knappen (Ljudkontroll) intryckt i ca 5 sekunder för att justera ljudet för varje frekvensband. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz, och 10 kHz kan väljas med Vänster/Höger-knapparna och justeras till en inställning mellan -6 och +6 med Upp/Ned- knapparna. (Se till att ljudläget är inställt på ”STANDARD”.)

• Om video på TV:n och ljud från Soundbar inte är synkroniserade väljer du "Sync" i Ljudkontroll och anger sedan ljudfördröjningen till mellan 0 och ca 300 millisekunder med Upp/ned-knapparna.

• "Sync" stöds bara för en del funktioner.

• Funktionen Virtual kan slås På/av med Upp/ned-knapparna. 14 USB-port (C-typ) för laddning Lysdioden tänds när laddning pågår. Lysdioden släcks när batteriet är fulladdat.

• USB-kabeln ingår inte.

• När fjärrkontrollen slutar fungera på grund av låg batterinivå laddar du den via USB-C-porten. Aktiv röstförstärkare (AVA)

• Analyserar bakgrundsbuller i realtid när Soundbar spelar upp ljud så att röstljud alltid kan höras tydligt.

• Inga data sparas under analysen. Använda de dolda knapparna (knappar med er än en funktion) Dold knapp Sida Knapp på fjärrkontrollen Funktion WOOFER (Upp) TV-fjärrkontroll På/Av (Standby) sida 13 Upp ID SET sida 9 (Ljudkontroll) Sjubandsequalizer sida 11 (Källa) Ljudåterkoppling på/av (Standby) sida 9SWE - 12 Utgångsspecikationer för de olika ljudeffektslägena Effekt Ineffekt Uteffekt Med endast subwoofer Med subwoofer och trådlösa bakre högtalare Surround

• Samsungs trådlösa bakre högtalare kan köpas separat. Om du vill köpa trådlösa bakre högtalare, kontakta återförsäljaren där du köpte Soundbar.

• Surroundhögtalarna levererar inget 2-kanaligt ljud när läget STANDARD används. Om du vill aktivera ljud för surroundhögtalarna ska du ändra effektläget till SURROUND.

• När ingångskällan är Dolby Atmos® ger en installation med endast subwoofer 3.1.2-kanalsljud, medan installationen med subwoofer och trådlösa bakre högtalare ger

5.1.4-kanalsljud.SWE - 13

Justera Soundbar-volymen med TV:ns fjärrkontroll Styr volymen för Soundbar med fjärrkontrollen till tv:n.

• Funktionen kan endast användas med fjärrkontroller som använder infraröd signal (IR). Bluetooth-fjärrkontroller (fjärrkontroller som kräver parkoppling) stöds inte.

• Om du vill använda funktionen ska du ställa in TV-högtalaren på Extern högtalare.

• Tillverkare som stöder den här funktionen: Samsung VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Stäng av Soundbar.

2. Tryck knappen WOOFER uppåt och håll den intryckt i 5 sekunder.

Varje gång du trycker knappen WOOFER uppåt och håller den intryckt i 5 sekunder växlar läget i följande ordning: "OFF-TV REMOTE" (Standardläge), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE”. Knapp på fjärrkontrollen Lysdiodsindikator Status (Standardläge) Röd blinkar x 1 "OFF-TV REMOTE" (Standardläge) Inaktivera tv-fjärrkontrollen. Cyanblå blinkar x 1 "SAMSUNG-TV REMOTE" Aktivera IR-fjärrkontrollen till en Samsung-tv. Blå blinkar x 1 "ALL-TV REMOTE" Aktivera IR-fjärrkontrollen till en tv från tredje part.SWE - 14 04 ANSLUTA SOUNDBAR Ansluta ström och enheter Så här ansluter du subwoofern och Soundbaren till ett eluttag med strömkabeln:

• Mer information om vilken effekt som krävs och strömförbrukningen nns på etiketten som sitter på produkten. (Etikett: Soundbar-huvudenhetens undersida)

1. Anslut strömsladden till subwoofern.

Baksida av subwoofer Strömsladd

2. Anslut strömkabeln till Soundbaren.

Baksidan av Soundbar- huvudenheten DC 19V DC 19V Strömsladd AC/DC-adapter

3. Anslut strömmen till Soundbar och subwoofern. Subwoofern ansluts automatiskt när Soundbar slås på.

Indikatorlampan LINK – blå innebär påslagen OBS!

• Anslut strömmen till subwoofern innan du ansluter den till Soundbar. Subwoofern ansluts automatiskt när du slår på Soundbar.

• Om du kopplar från och återansluter strömsladden medan produkten är på, slås Soundbar på automatiskt.SWE - 15 Ansluta subwoofern manuellt Innan du utför proceduren för manuell anslutning nedan:

• Kontrollera att strömkablarna för Soundbar och subwoofern är korrekt anslutna.

• Se till att Soundbar är avstängd.

1. Stäng av Soundbar-huvudenheten.

2. Håll ID SET på baksidan av subwoofern intryckt i minst 5 sekunder.

• Den röda indikatorlampan på baksidan av varje högtalare släcks och den blå indikatorlampan börjar blinka. 5 Sec Baksida av subwoofer Blinkar snabbt i blått Baksida av subwoofer

3. Håll Upp-knappen på fjärrkontrollen intryckt i 5 sekunder.

• Soundbar slås på automatiskt när ID SET är klar. 5 Sec Lysdiodsindikator Röd → Grön → Blå blinkar

4. Kontrollera om indikatorlampan LINK lyser med ett fast blått sken (anslutningen är klar).

Indikatorlampan LINK – blå innebär påslagen LINK LED-indikatorn slutar blinka och lyser med fast blått sken när en anslutning har upprättats mellan Soundbar och den trådlösa subwoofern.SWE - 16 LED-indikatorlampor på baksidan av subwoofern Lysdiod Status Beskrivning Lösning Blå

Anslutningen lyckades (normal funktion)

Blinkar Återställer anslutningen Kontrollera om strömkabeln till Soundbar-huvudenheten är korrekt ansluten eller vänta ca 5 minuter. Prova att ansluta subwoofern manuellt om blinkandet fortsätter. Se sida 15. Röd

Standby (när Soundbar- huvudenheten är avstängd) Kontrollera om strömkabeln till Soundbar-huvudenheten är korrekt ansluten. Anslutningen misslyckades Anslut igen. Se anvisningarna för manuell anslutning på sidan 15. Röd och blå Blinkar Felfunktion Se kontaktinformationen för Samsungs servicecenter i den här handboken. OBS!

• Om huvudenheten stängs av går den trådlösa subwoofern över i standbyläge och indikatorlampan STANDBY på baksidan av subwoofern växlar till rött efter att ha blinkat blått era gånger.

• Enheter i närheten av Soundbar som använder samma frekvens som Soundbar kan orsaka störningar och ljudavbrott.

• Det maximala överföringsavståndet för huvudenhetens trådlösa signal är ca 10 m men kan variera beroende på användningsmiljö. Om det nns en vägg i armerad betong eller metall mellan huvudenheten och den trådlösa subwoofern kan det hända att systemet inte fungerar alls eftersom den trådlösa signalen inte kan gå genom metall. VARNING

• Det nns trådlösa mottagarantenner inbyggda i den trådlösa subwoofern. Se till att enheten inte kommer i kontakt med vatten eller fukt.

• För bästa möjliga lyssningsprestanda bör du se till att området runt den trådlösa subwoofern är fritt från hinder. Ansluta en SWA-9500S (säljs separat) till din Soundbar Utöka till helt trådlöst surroundljud genom att ansluta trådlösa bakre högtalare (SWA-9500S – säljs separat) från Samsung till din Soundbar. Detaljerad information om anslutningar nns i användarhandboken för Samsungs trådlösa bakre högtalare.SWE - 17

• Var försiktig så att du inte har sönder kabelkontakten med HDMI till Micro HDMI-kabeln.

• När HDMI-kabeln är ansluten tas HDMI-signalen emot först.

• Se till att ansluta märkta ARC när du ansluter HDMI-kabeln mellan tv:n och Soundbar. Annars kanske inte tv-ljudet matas ut.

• Den rekommenderade kabeln är en High Speed HDMI Cable with Ethernet. HDMI IN (ARC) SERVICE HDMI (ARC) Anslut till porten HDMI IN (ARC) eller (eARC) på din TV. Anslut till porten HDMI (ARC) på Soundbar-huvudenheten. HDMI till Micro HDMI-kabel Baksidan av Soundbar Högst upp på Soundbaren Lysdiodsindikator Vit På → Av "TV ARC"

1. Anslut HDMI-kabeln enligt bilden när Soundbar och tv:n är avstängda.

2. Slå på Soundbar och tv:n.

3. Din TV spelar upp ljud via Soundbar.

• Om TV-ljudet inte hörs trycker du på knappen (Flerfunktion) på ovansidan av Soundbar eller på knappen (Källa) på fjärrkontrollen för att välja läget "TV ARC".

• Om ljudet inte hörs kontrollerar du HDMI-kabelanslutningen igen.

• Använd volymknapparna på tv:ns fjärrkontroll för att ändra volymen på Soundbar. OBS!

• Vi rekommenderar att du använder en kärnlös HDMI-kabel om möjligt. Om du använder en HDMI-kabel med kärna, bör du använda en med mindre diameter än 14 mm.

• Denna funktion är inte tillgänglig om HDMI-kabeln inte stöder ARC.

• När ljudet i en sändning är kodat i Dolby Digital och ”Digitalt utgångsformat för ljud” på din tv är inställt till PCM, rekommenderar vi att du ändrar inställningen till Dolby Digital. När inställningen på tv:n ändras upplever du bättre ljudkvalitet. (Tv-menyn kan använda andra uttryck för Dolby Digital och PCM beroende på tv:ns tillverkare.)SWE - 18 Ansluta via Bluetooth När en Samsung-tv är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

• Endast en Samsung-tv kan vara ansluten åt gången.

• En Samsung-tv som stöder Bluetooth kan anslutas. Kontrollera specikationerna för din tv. Den inledande anslutningen

Knapp för Bluetooth-parning Lysdiodsindikator SOUNDBAR SOUND MODE WOOFER

CH LEVEL TONE CONTROL (ELLER) I "Bluetooth"-läge 5 Sec Röd → Grön → Blå blinkar Parkoppling Cyanblå blinkar x 3 Anslutningen är klar

• Den erfärgade lysdioden ändras växelvis till röd → grön → blå tills parkopplingen har slutförts. “Ready to connect via Bluetooth.”

2. Välj Bluetooth-läge på Samsung-tv:n.

(t.ex. Startsida ( ) → Meny → Inställn. ( ) → Alla inställningar ( ) → Ljud → Ljudutgång → Bluetooth-högtalarlista → [AV] Samsung Soundbar S***B (Bluetooth))

3. Välj "[AV] Samsung Soundbar S***B" från listan på TV-skärmen.

En tillgänglig Soundbar visas med ”Behöver parkopplas” eller ”Parkopplad” på tv:ns lista över Bluetooth-enheter. Anslut Samsung-tv:n till Soundbar genom att välja meddelandet och sedan upprätta en anslutning.

4. Nu kan du höra ljudet från Samsung-tv:n på Soundbar.

Om enheten inte kan ansluta

• Om du har en bentlig Soundbar (t.ex. [AV] Samsung Soundbar S***B) i listan över högtalare på Samsung-TV:n ska du ta bort den.

• Upprepa sedan steg 1 till 3. Koppla bort Soundbar från Samsung-tv:n Tryck på knappen (Flerfunktion) på ovansidan av Soundbar eller på knappen (Källa) på fjärrkontrollen för att välja ett annat läge än "Bluetooth".

• Det tar tid att koppla bort eftersom Samsung.tv:n måste ta emot ett svar från Soundbar. (Den tid det tar kan skilja sig åt beroende på modell av Samsung-tv.) Anmärkningar om Bluetooth-anslutning

• Hitta en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation.

• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.

• Soundbar stängs av automatiskt efter 18 minuter i Redo-läge.

• Soundbar kanske inte utför Bluetooth-sökning eller -anslutning korrekt under följande omständigheter: ‒ Om det nns ett starkt elektriskt fält runt Soundbar. ‒ Om era Bluetooth-enheter är parkopplade med Soundbar samtidigt. ‒ Om Bluetooth-enheten är avstängd, inte på plats eller har en felfunktion.

• Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.SWE - 19 Ansluta via Wi-Fi Checklista före anslutning

• Wi-Fi-anslutning är endast tillgänglig på Samsung-TV.

• Kontrollera att den trådlösa routern (Wi-Fi) är på och att TV:n har anslutits till routern.

• TV:n och Soundbaren måste anslutas till samma trådlösa nätverk (Wi-Fi).

• Om din trådlösa router (Wi-Fi) använder en DFS-kanal går det inte att upprätta någon Wi-Fi-anslutning mellan TV:n och Soundbaren. Kontakta din Internetleverantör för mer information.

• Se användarhandboken för din TV, menyerna kan variera beroende på tillverkningsår.

• Du måste ansluta Soundbaren till den trådlösa routern innan du kan ansluta TV:n till Soundbaren via Wi-Fi. På sidan 25 nns information om hur du upprättar en Wi- Fi-anslutning.

1. Mer information om Wi-Fi-anslutning till Soundbaren nns på sidan 25, "Metod 2. Ansluta via Wi-Fi (trådlöst nätverk)".

2. Ändra ingångskälla på TV:n med ljudmenyn till Soundbar.

• Samsung-TV från 2017 och senare Ljud → Ljudutgång → [AV] Samsung Soundbar S***B (Wi-Fi)SWE - 20 Ansluta till en TV som stöder Dolby Atmos Checklista före anslutning

• Dolby Atmos® stöds i läget "TV ARC" eller "Wi-Fi".

• Kontrollera att innehållet stöder Dolby Atmos®. HDMI IN (ARC) SERVICE HDMI (ARC) Anslut till porten HDMI IN (ARC) på din tv. HDMI till Micro HDMI-kabel Baksidan av Soundbar Högst upp på Soundbaren Lysdiodsindikator Vit På → Av "TV ARC"

1. Anslut HDMI-kabeln enligt bilden när Soundbar och tv:n är avstängda.

2. Slå på Soundbar och tv:n.

3. TV-ljudet hörs från Soundbar.

Lysdiodsindikator Vit På → Av "Wi-Fi" TV-meny Wi-Fi

1. Anslut din Soundbar och TV till samma trådlösa nätverk (Wi-Fi).

2. För ljud från tv:n, välj Soundbar.

3. TV-ljudet hörs från Soundbar.

• När du använder Dolby Atmos®: Om ingångskällan är Dolby Atmos®, se ”Utgångsspecikationer för de olika ljudeffektslägena” på sidan 12.

• Kongurera Dolby Atmos® på din BD-spelare eller annan enhet som är ansluten till TV:n. Öppna alternativen för ljud ut i inställningsmenyn för din BD-spelare eller annan enhet och kontrollera att "Ingen kodning" är valt för Bitstream. På t.ex. en Samsung BD-spelare går du till Hemmenyn → Ljud → Digital utgång och väljer sedan Bitstream (obearbetad).

• Funktionen är tillgänglig i vissa av Samsungs TV-modeller och i vissa Soundbar-modeller.SWE - 21 Använda Q-Symphony-funktionen För Q-Symphony synkroniseras Soundbar med en Samsung-tv för att spela upp ljud via två enheter för optimal surroundeffekt. När Soundbar är ansluten visas menyn TV+Soundbar under menyn Ljudutgång på tv:n. Välj motsvarande meny. TV-meny HDMI till Micro HDMI-kabel Lysdiodsindikator Vit På → Av "TV ARC"

• Exempel på tv-meny: TV + [AV] Soundbar-serienamn (HDMI) Lysdiodsindikator Vit På → Av "Wi-Fi" TV-meny Wi-Fi

• Exempel på tv-meny: TV + [AV] Soundbar-serienamn (Wi-Fi) OBS!

• Funktionen kan använda den kodek som stöds av din tv.

• Funktionen stöds endast när HDMI-kabeln eller Wi-Fi har anslutits.

• Se till att TV:n och Soundbar är anslutna till samma trådlösa router/frekvens.

• Funktionen är tillgänglig i vissa av Samsungs TV-modeller och i vissa Soundbar-modeller.SWE - 22 Använda Spacet sound Ger optimal ljudkvalitet genom att analysera lyssningsområden. Metod 1. Ansluta via Soundbar Om du vill använda den här funktionen aktiverar du läget SpaceFit Sound med Soundbars fjärrkontroll. ( (Ljudkontroll) → "SpaceFit Sound Off" → ( Upp ) → "SpaceFit Sound On")

• Tillgängligt i alla ljudlägen. Metod 2. Ansluta via TV Om du vill använda den här funktionen aktiverar du läget Adaptivt ljud+ i din Samsung-TV:s meny. (Startsida ( ) → Meny → Inställn. ( ) → Alla inställningar ( ) → General → Inställningar för Intelligent läge → Adaptivt ljud+)

• Ljudläget på Soundbar ändras automatiskt till Adaptivt ljud+ om du aktiverar läget Adaptivt ljud+ på TV:n. OBS! Funktionen fungerar när Soundbar ansluter till vissa av Samsungs TV-modeller.SWE - 23

06 ANSLUTA EN MOBILENHET

Metod 1. Ansluta via Bluetooth När en mobilenhet är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

• Om du ansluter en parkopplad Bluetooth-enhet när Soundbar är avstängd, slås Soundbar på automatiskt. Mobilenhet Den inledande anslutningen När du ansluter till en ny Bluetooth-enhet måste du kontrollera att enheten är inom 1 m avstånd.

Knapp för Bluetooth-parning Lysdiodsindikator SOUNDBAR SOUND MODE WOOFER

CH LEVEL TONE CONTROL (ELLER) I "Bluetooth"-läge 5 Sec Röd → Grön → Blå blinkar Parkoppling Cyanblå blinkar x 3 Anslutningen är klar

• Den erfärgade lysdioden ändras växelvis till röd → grön → blå tills parkopplingen har slutförts. “Ready to connect via Bluetooth.”

3. Spela upp musikler från enheten som är ansluten via Bluetooth genom Soundbar.

Om enheten inte kan ansluta

• Om du har en bentlig Soundbar (t.ex. "[AV] Samsung Soundbar S***B") i listan över högtalare på den mobila enheten ska du ta bort den.

• Upprepa steg 1 och 2. Anmärkningar om Bluetooth-anslutning

• Hitta en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation.

• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.

• Soundbar stängs av automatiskt efter 18 minuter i Redo-läge.

• Soundbar kanske inte utför Bluetooth-sökning eller -anslutning korrekt under följande omständigheter: ‒ Om det nns ett starkt elektriskt fält runt Soundbar. ‒ Om era Bluetooth-enheter är parkopplade med Soundbar samtidigt. ‒ Om Bluetooth-enheten är avstängd, inte på plats eller har en felfunktion.

• Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

• Soundbar har stöd för SBC-data (44,1 kHz, 48 kHz).

• Anslut bara till en Bluetooth-enhet som har stöd för A2DP (AV)-funktionen.

• Du kan inte ansluta Soundbar till en Bluetooth-enhet som endast stöder HF-funktionen (Hands Free).

• När du ansluter Soundbar till en Bluetooth-enhet ska du placera dem så nära varandra som möjligt.

• Ju längre bort Soundbar och Bluetooth-enheten är från varandra, desto lägre blir ljudkvaliteten. Bluetooth-anslutningen kan avbrytas när enheterna är utanför den effektiva räckvidden.

• Bluetooth-anslutningen fungerar kanske inte som avsett i områden med dålig mottagning.SWE - 24

• En Bluetooth-enhet kan påverkas av buller eller felfunktioner under följande omständigheter: ‒ När huvudenheten kommer i kontakt med signalsändaren på Bluetooth-enheten eller Soundbar ‒ I hörn eller där det nns hinder i omgivningen som väggar eller avgränsare, där elektriska förändringar kan förekomma. ‒ När den utsätts för radiostörningar av andra produkter som använder samma frekvensområden, t.ex. medicinsk utrustning, mikrovågsugnar och trådlösa nätverksenheter. ‒ Hinder som dörrar och väggar kan fortfarande påverka ljudkvaliteten även när enheterna är inom den effektiva räckvidden.

• Observera att det inte går att parkoppla Soundbar med andra Bluetooth-enheter när Bluetooth-alternativet används.

• Den trådlösa enheten kan orsaka elektriska störningar när den är påslagen. Koppla från Bluetooth-enheten från Soundbar Du kan koppla från en Bluetooth-enhet från Soundbaren. Anvisningar nns i Bluetooth-enhetens användarhandbok.

• Soundbar kommer att kopplas från.

• Om Soundbar har kopplats från Bluetooth-enheten blinkar den erfärgade lysdiodsindikatorn på Soundbar "röd" tre gånger. Koppla bort Soundbar från Bluetooth-enheten Tryck på knappen (Flerfunktion) på ovansidan av Soundbar eller på knappen (Källa) på fjärrkontrollen för att ändra läget från "Bluetooth".

• Det tar tid att koppla från eftersom Bluetooth-enheten måste ta emot ett svar från Soundbar. (Frånkopplingstiden varierar beroende på Bluetooth-enhet)SWE - 25 Metod 2. Ansluta via Wi-Fi (trådlöst nätverk) Om du vill ansluta en Soundbar till en mobilenhet via trådlöst nätverk (Wi-Fi), behövs appen SmartThings. Den inledande anslutningen

1. Installera och starta appen SmartThings på din mobila enhet (smartphone eller surfplatta).

2. Följ skärmanvisningarna i appen för att lägga till Soundbar.

• Det automatiska popupfönstret (den andra illustrationen nedan) kanske inte visas på vissa enheter. Om popupfönstret inte visas trycker du på " " på Home-skärmen. Soundbar läggs till i appen.

• Bilden nedan kan variera beroende på appversion. Starta app Automatiskt popupfönster Lägg till enhet SmartThings- appenSWE - 26 Använda Tap Sound Tryck på Soundbar med din mobilenhet för att spela upp ljudet från innehåll på mobilenheten via Soundbar.

• Den här funktionen kanske inte stöds beroende på mobilenhet.

• Den här funktionen är bara kompatibel med Samsung-mobilenheter med Android 8.1 eller senare. Högst upp på Soundbaren Mobilenhet SmartThings-appen

1. Slå på funktionen Tap Sound på mobilenheten.

• Se "Ställa in funktionen Tap Sound" nedan för information om hur du slår på funktionen.

2. Tryck mobilenheten mot Soundbar. Välj ”Start now” i meddelandefönstret som visas.

En anslutning upprättas mellan mobilenheten och Soundbar via Bluetooth.

3. Spela upp ljudet för innehåll på mobilenheten via Soundbar.

• Funktionen ansluter en mobil enhet till Soundbar via Bluetooth genom att känna av den vibration som uppstår när enheten rör vid Soundbar.

• Se till att mobilenheten inte trycks mot ett vasst hörn på Soundbar. Soundbar eller mobilenheten kan få repor eller skador.

• Vi rekommenderar att den mobila enheten skyddas med ett fodral. Tryck lätt på det breda området på övre delen av Soundbar utan att använda för stor kraft.

• Uppdatera SmartThings-appen till den senaste versionen för att använda den här funktionen Funktionen kanske inte stöds beroende på version av appen. Ställa in funktionen Tap Sound Använd appen SmartThings för att slå på funktionen Tap View, Tap Sound.

1. Kör SmartThings-appen på mobilenheten.

2. Välj ( → ) på SmartThings appskärm som visas på den mobila enheten.

3. Ställ in ”Tap View, Tap Sound” till På för att funktionen ska fungera när en mobilenhet trycks mot Soundbar. Funktionen slås på. OBS!

• När mobilenheten är i strömspararläge fungerar inte Tap Sound-funktionen.

• Tap Sound-funktionen kanske inte fungerar om det nns enheter i närheten av Soundbar som orsakar radiostörningar, t.ex. elektriska enheter. Se till att enheter som kan orsaka radiostörningar placeras på tillräckligt avstånd från Soundbar.SWE - 27

07 ANSLUTA VIA APPLE AIRPLAY 2

• Den här funktionen kanske inte är tillgänglig i vissa länder.

• Den här Samsung Soundbar stöder AirPlay 2 och kräver iOS 11.4 eller senare. Med AirPlay 2 kan du strömma musik, poddsändningar och annat ljud från dina Apple-enheter till Samsung Soundbar.

• Se till att Soundbar är på och att den har anslutits till samma Wi-Fi-nätverk som din Apple-enhet.

• Välj i en app som stöder AirPlay eller via kontrollcenter på din iPhone, iPad eller Mac.

• Välj din Soundbar från listan över tillgängliga enheter som kan spela upp det aktuella ljudet.SWE - 28

08 MONTERA VÄGGFÄSTET

Installationsföreskrifter

• Installeras enbart på vertikala väggar.

• Montera inte på en plats med hög temperatur eller luftfuktighet.

• Kontrollera att väggen är tillräckligt stark för att bära produktens vikt. Förstärk annars väggen eller välj en annan monteringsplats.

• Anslut kablar mellan enheten och externa enheter innan du installerar Soundbar på väggen.

• Se till att enheten är avstängd och att kontakten är utdragen innan enheten installeras. Annars kan den orsaka elstötar. Väggmonteringskomponenter AH81-15127A-01 A TYPE

700mm Väggfästguide x 2 x 4 (M5 x L55) Fästskruv Skruv x 2 x 4 Väggfäste Skruvförankring

1. Placera väggfästguide på väggytan.

• Väggfästguiden måste sitta plant vågrätt.

• Om din TV är monterad på väggen ska Soundbar monteras minst 5 cm under TV:n. 5 cm eller mer

2. Placera väggfästguidens mittlinje i linje med TV:ns mitt (om du monterar

Soundbar under TV:n) och fäst sedan väggfästguiden på väggen med tejp.

• Om enheten inte ska monteras under en TV sätter du mittlinjen i installationsområdets mitt.

740mmB TYPE 700mm Mittlinje

3. Tryck en vass pennspets genom A- och B-markeringarna i guidens båda ändar

för att märka ut hålen för skruvarna och ta sedan bort väggfästguiden. AH81-15127A-01 A TYPE

4. Använd en borr i passande storlek och borra hål i väggen vid varje markering.

• Om markeringarna inte motsvarar väggreglarnas placering är det viktigt att du sätter du i lämpliga bultar eller mollyskruvar i hålen innan du sätter fast skruvarna. Om du använder bultar eller mollyskruvar måste du se till att borra tillräckligt stora hål för dem.

5. Kör in en skruv (medföljer inte) i varje skruvhål och dra åt skruvarna ordentligt i

de förstärkta skruvhålen.SWE - 29

6. Montera de två väggfästena i rätt riktning på baksidan av Soundbar med hjälp

• Vid monteringen, kontrollera att upphängningsdelen av väggfästena placeras bakom Soundbars baksida. Baksidan av Soundbar Höger kortsida på Soundbar

7. Installera Soundbar med de fastsatta väggfästena genom att hänga

väggfästena på fästskruvarna på väggen.

8. Skjut Soundbar nedåt som på bilden nedan så att väggfästena sitter ordentligt

• Sätt in fästskruvarna i den breda (bakre) delen av väggfästena och dra sedan väggfästena nedåt så att väggfästena sitter ordentligt på fästskruvarna. SERVICE HDMI (ARC) SERVICE HDMI (ARC) SERVICE HDMI (ARC) DC 19V 09 INSTALLERA SOUNDBAR

Mikrofoner Rikta in mitten på Soundbar med mitten på TV:n så som visas på bilden, och placera försiktigt Soundbar på TV-stativet. Placera mikrofonerna på stativets framsida för att undvika störningar av röstigenkänningen. Höger kortsida på Soundbar

• Se till att Soundbar placeras på en plan och stadig yta.

• Ett otillräckligt avstånd från TV:n kan leda till problem med röstigenkänning och akustik.

• Bilden ovan varierar beroende på modell.SWE - 30 10 PROGRAMVARUUPPDATERING Automatisk uppdatering När Soundbar är ansluten till internet utförs programvaruuppdateringar automatiskt även när Soundbar är avstängd.

• För att använda funktionen Automatisk uppdatering måste Soundbar vara ansluten till internet. Wi-Fi-anslutningen till Soundbar avbryts om strömsladden till Soundbar kopplas bort eller om strömmen stängs av. Om strömmen stängs av ska du slå på Soundbar när strömmen kommer tillbaka eller du återansluter strömsladden, och återansluter den sedan till internet. USB-uppdatering Baksidan av Soundbar SERVICE HDMI (ARC)SERVICE HDMI(ARC) Adapterkabel för Mikro-USB till USB (medföljer inte) Samsung kan erbjuda uppdateringar för den inbyggda systemprogramvaran i Soundbar i framtiden. När en uppdatering nns tillgänglig kan du uppdatera Soundbar genom att ansluta ett USB-minne som innehåller uppdateringen av den inbyggda programvaran till porten SERVICE på Soundbar.

1. Gå till (www.samsung.com) → sök efter modellnamnet från menyalternativet för

2. Hämta uppgraderingslen (USB-typ).

3. Packa upp len för att skapa en mapp med lnamnet.

4. Spara den skapade mappen på ett USB-minne och anslut det sedan till

5. Slå på Soundbar. Produkten uppdateras sedan inom 3 minuter.

Lysdiodsindikator Vitt från vänster till höger och från höger till vänster

• Stäng inte av Soundbar under uppdateringen och ta inte bort USB-minnet.

• Om den gula lysdioden fortsätter lysa när programvaruuppdateringen har slutförts ska en till uppdatering göras. När detta händer ska du inte stänga av Soundbar eller koppla ur USB-enheten.

• Om uppdateringen inte görs ska du återansluta strömsladden till Soundbar.

• När den senaste versionen är installerad utförs ingen uppdatering.

• Beroende på typen av USB-minne kanske uppdatering inte stöds.

• Om det inte nns någon tillgänglig uppdateringsl blinkar indikatorn röd tre gånger. Lysdiodsindikator Röd blinkar x 3

• Om uppdateringslen är samma som eller äldre än den bentliga versionen blinkar indikatorn cyanblå tre gånger. Lysdiodsindikator Cyanblå blinkar x 3 Återställ 5 Sec När Soundbar är på trycker du på (Volym)-knapparna på huvudenheten samtidigt i minst 5 sekunder. LED-displayen ändras enligt nedan och sedan återställs Soundbar. Lysdiodsindikator Cyanblå blinkar x 3 Röd blinkar→ Av Vitt från vänster till höger och från höger till vänster VARNING

• Alla Soundbar-inställningar återställs. Utför endast den här åtgärden när en återställning är nödvändig.SWE - 31 11 FELSÖKNING Kontrollera följande innan du begär hjälp. Soundbar startar inte.

• Kontrollera om strömsladden till Soundbar är korrekt insatt i uttaget. Soundbar fungerar intermittent.

• Koppla bort strömsladden och sätt in den igen.

• Starta om den externa enheten och försök igen.

• Om det inte nns någon signal stängs Soundbar automatiskt av efter en viss tidsperiod. Slå på strömmen. (Se sida 9.) Fjärrkontrollen fungerar inte

• Rikta fjärrkontrollen direkt mot Soundbar.

• Ladda fjärrkontrollen. Soundbar-indikatorn lyser med ett fast rött sken.

• Mikrofonen är avstängd. Slå på mikrofonen. (Se sida 7.) Det hörs inget ljud från soundbaren.

• Volymen på Soundbar är för låg eller avstängd. Justera volymen.

• När en extern enhet (STB, Bluetooth-enhet, mobilenhet etc.) är ansluten justerar du volymen på den externa enheten.

• För ljud från tv:n, välj Soundbar. (Samsung-tv: Startsida ( ) → Meny → Inställn. ( ) → Alla inställningar ( ) → Ljud → Ljudutgång → Välj Soundbar)

• Kabelanslutningen till Soundbar får inte vara lös. Ta bort kabeln och anslut den igen.

• Ta bort strömsladden helt, anslut den igen och slå på strömmen.

• Återställ produkten och försök igen. (Se sida 30.) Det hörs inget ljud från subwoofern.

• Kontrollera om lysdiodsindikatorn på baksidan av subwoofern lyser blått. Återanslut Soundbar och subwoofern om indikatorlampan blinkar i blått eller lyser rött. (Se sida 15.)

• Det kan uppstå problem om det nns ett hinder mellan Soundbar och subwoofern. Flytta enheterna till en plats utan hinder.

• Andra enheter som sänder radiofrekvenssignaler i närheten kan störa anslutningen. Håll högtalaren borta från sådana enheter.

• Ta bort och återanslut strömkontakten. Vid ljudjitter, fördröjningar eller störande ljud från subwoofern

• Problem kan orsakas av att det nns objekt mellan din Soundbar och subwoofer. Flytta på eventuella objekt eller Soundbaren och subwoofern.

• Ljudjitter eller fördröjningar kan uppstå om subwoofern benner sig för långt ifrån Soundbar. Flytta dem närmare Soundbar.

• Ljudjitter eller fördröjningar kan uppstå om din Soundbar benner sig för nära en elektrisk enhet som kan orsaka radiostörningar. Placera din Soundbar långt ifrån enheter som kan orsaka radiostörningar. (t.ex. trådlösa routrar)

• Ändra anslutningsstatusen för TV:ns nätverk från trådlöst till kabelanslutet. Subwooferns volym är för låg

• Originalvolymen på innehållet du spelar upp kan vara låg. Prova att justera subwooferns nivå. (Se sida 10.)

• Flytta subwooferhögtalaren närmare dig. Om TV:n inte är ansluten via HDMI (ARC).

• Kontrollera om HDMI-kabeln är korrekt ansluten till ARC-kontakten. (Se sida 17.)

• Anslutningen kanske inte är möjlig på grund av en ansluten extern enhet (digital-tv-box, spelkonsol osv.). Anslut Soundbar direkt.

• HDMI-CEC kanske inte är aktiverat på tv:n. Slå på CEC på tv-menyn. (Samsung-tv: Startsida ( ) → Meny → Inställn. ( ) → Alla inställningar ( ) → Anslutning → External Device Manager → Anynet+ (HDMI-CEC) ON) Det hörs inget ljud när du ansluter till TV:n i HDMI (ARC)-läge

• Din enhet kan inte spela upp ingångssignalen. Ändra tv:ns ljudutgång till PCM eller Dolby Digital. (För en Samsung-tv: Startsida ( ) → Meny → Inställn. ( ) → Alla inställningar ( ) → Ljud → Expertinställningar → Digitalt utgångsformat för ljud) Soundbar ansluter inte via Bluetooth.

• När du ansluter en ny enhet växlar du till "Bluetooth-parning" för anslutning. (Tryck på knappen Parning på fjärrkontrollen eller håll knappen (Mikrofon på/av) på huvudenheten intryckt i minst 5 sekunder.)

• Om Soundbar är ansluten till en annan enhet, kopplar du från den enheten först för att byta enhet.

• Återanslut efter att du tagit bort Bluetooth-högtalarlistan på enheten. (Samsung-tv: Startsida ( ) → Meny → Inställn. ( ) → Alla inställningar ( ) → Ljud → Ljudutgång → Bluetooth-högtalarlista)

• Ta bort och återanslut strömkontakten och försök sedan igen.

• Återställ produkten och försök igen. (Se "Återställ" för mer information.)SWE - 32 Ljudet försvinner vid anslutning via Bluetooth.

• Vissa enheter, t.ex. mikrovågsugnar och trådlösa routrar, kan orsaka radiostörningar om de placeras för nära Soundbar.

• Om din Bluetooth-anslutna enhet yttas för långt från soundbar kan ljudet försvinna. Flytta enheten närmare din soundbar.

• Om någon del av din kropp har kontakt med Bluetooth-mottagaren eller produkten är installerad på en möbel av metall, kan ljudet försvinna. Kontrollera installationsmiljön och användningsförhållandena. Soundbar ansluter inte till Wi-Fi.

• Kontrollera om den trådlösa routern är på.

• Stäng av routern, slå på den igen och försök sedan igen.

• Soundbar kan inte ansluta om den trådlösa signalen är för svag. Försök att ytta routern närmare din soundbar eller att ta bort eventuella hinder mellan soundbaren och routern om det är möjligt.

• Om den trådlösa routern är ny måste du kongurera om högtalarens nätverksinställningar. Soundbar startar inte automatiskt med TV:n.

• Om du stänger av Soundbar medan du ser på tv inaktiveras strömsynkroniseringen med tv:n. Slå av tv:n först. Funktionen AVA är inte tillgänglig i följande fall.

• Funktionen AVA är inte tillgänglig med funktionen Q-symphony.

• Funktionen AVA är inte tillgänglig när mikrofonen är avstängd. Jag växlade läge för Soundbar när TV:n hade anslutits till Soundbar. Då hördes inget TV-ljud från TV:n.

• Om du ansluter din Soundbar till en mobil enhet när Soundbar är ansluten till TV:n spelar Soundbar upp ljud från den mobila enheten men behåller anslutningen till TV:n. TV-ljudet spelas därför inte upp någonstans.

• Om du kopplar från den mobila enheten spelas TV-ljudet från Soundbar igen. 12 LICENS Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/ Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Använd din telefon, surfplatta eller dator som fjärrkontroll för Spotify. Gå till spotify.com/connect för att ta reda på hur

• Spotify-programvaran är föremål för tredjepartslicenser som nns här: https://www.spotify.com/connect/third-party-licenses.

• Din Samsung-produkt är ENERGY STAR-kvalicerad i sin fabriksinställning. Om du ändrar till vissa funktioner, inställningar och funktionaliteter i produkten kan strömförbrukningen påverkas så att den eventuellt överskrider gränsen för ENERGY STAR-kvaliceringen.

• Miljövårdsmyndigheten och Energiministeriet. ENERGY STAR är ett gemensamt program hos de statliga myndigheterna som utformats för att främja energieffektiva produkter och metoder. Se www.energystar.gov för ytterligare information om ENERGY STAR- programmet. Endast ENERGY STAR-kvalicerad modell (Gäller enbart Tunn klient-modeller) I egenskap av ENERGY STAR®-partner bedömer SAMSUNG att den här produkten uppfyller ENERGY STAR®-riktlinjerna för energieffektivitet.

• ENERGY STAR-programmet nns för att spara energi genom frivillig märkning och minska utsläppen av växthusgaser.

• Inställningen strömhantering är aktiverad som standard i produkten och den har tidsinställningar på från 1 minut upp till 5 timmar.

• Produkten kan väckas från viloläge med ett knapptryck på enheten. Endast ENERGY STAR-kvalicerad modell (övriga modeller)

• I egenskap av ENERGY STAR-partner bedömer Samsung att den här produkten eller de här produktmodellerna uppfyller ENERGY STAR-riktlinjen för energieffektivitet.

13 LICENSMEDDELANDE FÖR

OPEN SOURCE Vid frågor om öppen källkod, kontakta Samsung Open Source (http://opensource. samsung.com)

• Bilder och illustrationer i den här USER MANUAL (ANVÄNDARHANDBOKen) tillhandahålls endast som referens och kan skilja sig från hur produkten faktiskt ser ut.

• En administrationsavgift kan tillkomma om (a) en tekniker tillkallas utan att det är något fel på produkten (dvs. om du inte har läst användarhandboken). (b) du tar enheten till ett reparationscenter utan att det är något fel på produkten (dvs. om du inte har läst användarhandboken).

Nominell uteffekt (20W x 2) + (10W x 2) + (20W x 2) + (10W x 1) + (10W x 2) Ljudformat som stöds Dolby 5.1ch / Dolby Digital Plus / Dolby ATMOS (Dolby Digital Plus) / DTS 5.1ch / LPCM 2ch UTEFFEKT FÖR TRÅDLÖS ENHET Max. sändareffekt för Wi-Fi 100 mW vid 2,4 GHz–2,4835 GHz, 200 mW vid 5,15 GHz–5,25 GHz, 100 mW vid 5,25 GHz–5,35 GHz och 5,47 GHz–5,725 GHz UTEFFEKT FÖR TRÅDLÖS ENHET Max. sändareffekt för BT 100 mW vid 2,4 GHz–2,4835 GHz UTEFFEKT FÖR TRÅDLÖS ENHET Max. sändareffekt för SRD 25 mW vid 5,775 GHz–5,875 GHz Subwooferns namn HW-S800B / HW-S810B : PS-WB85D HW-S801B / HW-S811B : PS-WB86D Vikt 6,4 kg Mått (B × H × D) 238,0 x 240,8 x 238,0 mm

Nominell uteffekt 200 W UTEFFEKT FÖR TRÅDLÖS ENHET Max. sändareffekt för SRD 25 mW vid 5,775 GHz–5,875 GHz OBS!

• Samsung Electronics Co., Ltd förbehåller sig rätten att ändra specikationerna utan föregående meddelande.

• Vikt och mått är ungefärliga. Säkerhetsåtgärd: Soundbar startas om automatiskt om du slår på/av Wi-Fi. Total strömförbrukning i standbyläge (W) 5,1 W Inaktivera Wi-Fi-anslutning: Håll knappen CH LEVEL på Soundbarens fjärrkontroll intryckt längre än 30 sekunder för att sätta på eller stänga av Wi-Fi-anslutningen. Inaktivera Bluetooth-anslutning: Håll knappen TONE CONTROL på Soundbarens fjärrkontroll intryckt längre än 30 sekunder för att sätta på eller stänga av Bluetooth-anslutningen.SWE - 35

• Samsung försäkrar härmed att den här radioutrustningen uppfyller kraven i direktiv 2014/53/EU och tillämpliga lagstadgade krav i Storbritannien. Den fullständiga försäkran om överensstämmelse är tillgänglig på: http://www.samsung.com. Gå till Support och ange modellnamnet. Den här utrustningen kan användas i alla EU-länder och i Storbritannien. 5 GHz WLAN-funktionen (Wi-Fi eller SRD) på den här utrustningen får endast användas inomhus. [Korrekt avfallshantering av batterierna i produkten] (Gäller i länder med separata insamlingssystem) Markeringen på batteriet, i manualen eller på förpackningen anger att batteriet i denna produkt inte bör slängas tillsammans med annat hushållsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder överstigande de gränsvärden som anges i EU- direktivet 2006/66. Batteriet i denna produkt är inte avsett att bytas av användare. Mer information om batteribyte kan du få från närmaste serviceställe. Försök inte att ta bort batteriet eller slänga det i en eld. Ta inte isär, krossa inte och stick inte hål på batteriet. Om du funderar på att kassera produkten kan en återvinningsstation vidta de korrekta åtgärderna för återvinning och behandling av produkten, inklusive batteriet. Ta bort batteriet

• Om du behöver ta bort batteriet ska du kontakta ett auktoriserat servicecenter. Instruktioner om hur batteriet tas bort nns på www.samsung.com/global/ecodesign_ energy.

• För din egen säkerhet får du inte försöka ta bort batteriet själv. Om batteriet inte tas bort korrekt kan det leda till skador på batteriet och enheten vilket kan leda till personskador och/eller till att det inte är säkert att använda enheten. Korrekt avfallshantering av produkten (elektriska och elektroniska produkter) (Gäller i länder med separata insamlingssystem) Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att förhindra fara för hälsa och miljö. Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt. Företagsanvändare bör kontakta leverantören samt veriera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall. Mer information om Samsungs miljöåtaganden och produktspecika skyldigheter, för t.ex. REACH, WEEE och batterier, nns på: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/
