BEDIENUNGSANLEITUNG HWS811B SAMSUNG

(Multifunktion)-knap

2.0 kanaler 3.1.2 kanaler 5.1.4 kanaler

5.1 kanaler 3.1.2 kanaler 5.1.4 kanaler

Dolby Atmos® 3.1.2 kanaler 5.1.4 kanaler Game

2.0 kanaler 3.1.2 kanaler 5.1.4 kanaler

5.1 kanaler 3.1.2 kanaler 5.1.4 kanaler

Dolby Atmos® 3.1.2 kanaler 5.1.4 kanaler Standard

2.0 kanaler 2.1 kanaler 2.1 kanaler

5.1 kanaler 3.1 kanaler 5.1 kanaler

Dolby Atmos® 3.1.2 kanaler 5.1.4 kanaler Adaptive Sound

2.0 kanaler 3.1.2 kanaler 5.1.4 kanaler

5.1 kanaler 3.1.2 kanaler 5.1.4 kanaler

Dolby Atmos® 3.1.2 kanaler 5.1.4 kanaler DTS Virtual:X

2.0 kanaler 3.1.2 kanaler 5.1.4 kanaler

5.1 kanaler 3.1.2 kanaler 5.1.4 kanaler

• Setzen Sie dieses Gerät zur Verringerung des Risikos eines Feuers oder eines elektrischen Schlags keinem Regen und keiner Feuchtigkeit aus. VORSICHT

• ZUR VERMEIDUNG EINES ELEKTRISCHEN SCHLAGS DEN BREITEN STROMKONTAKT DES STECKERS IN DEN BREITEN STECKPLATZ STECKEN, VOLLSTÄNDIG EINFÜHREN.

• Dieses Gerät muss immer an einer Wechselstromquelle mit einer Schutzerdung angeschlossen sein.

• Wenn Sie das Gerät vom Stromnetz trennen möchten, muss der Stecker aus der Steckdose gezogen werden. Der Stecker sollte dafür leicht zugänglich sein.

• Schützen Sie das Gerät vor Wassertropfen und Spritzwasser. Stellen Sie keine mit Flüssigkeiten gefüllten Objekte, z. B. Vasen, auf das Gerät.

• Wenn Sie dieses Gerät komplett ausschalten möchten, müssen Sie das Netzkabel aus der Steckdose ziehen. Der Stecker muss deshalb jederzeit leicht zugänglich sein.DEU - 3 VORSICHTSMAßNAHMEN

1. Stellen Sie sicher, dass die Wechselstromversorgung in Ihrem Haushalt den

auf dem Etikett auf der Unterseite des Geräts angegebenen Anforderungen entspricht. Platzieren Sie das Gerät in waagerechter Position auf einem geeigneten Untergrund (Möbelstück). Achten Sie dabei auf genügend Platz rund um das Gerät (ca. 7 bis 10 cm), um eine ausreichende Belüftung zu gewährleisten. Achten Sie darauf, dass die Belüftungsschlitze frei bleiben. Platzieren Sie das Gerät nicht auf Verstärkern oder sonstiger Ausrüstung, die heiß werden kann. Dieses Gerät ist für den Dauerbetrieb bestimmt. Um das Gerät vollständig auszuschalten, ziehen Sie den Netzstecker aus der Steckdose. Trennen Sie die Einheit vom Strom, wenn Sie es längere Zeit nicht verwenden möchten.

2. Ziehen Sie bei Gewitter den Netzstecker aus der Steckdose.

Spannungsspitzen aufgrund von Blitzen können die Einheit beschädigen.

3. Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder

sonstigen Wärmequellen aus. Anderenfalls kann es zu Überhitzung und Fehlfunktionen des Geräts kommen.

4. Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen) und übermäßiger

Wärme (z. B. Kamin) oder vor Geräten, die ein starkes magnetisches oder elektrisches Feld erzeugen. Trennen Sie das Stromkabel von der Netzsteckdose, wenn Fehlfunktionen des Geräts auftreten. Das Gerät ist nicht für die gewerbliche Nutzung bestimmt. Es darf ausschließlich privat genutzt werden. Wenn Sie das Gerät kalten Temperaturen ausgesetzt haben, kann sich Kondenswasser bilden. Wenn Sie das Gerät im Winter transportieren, warten Sie etwa 2 Stunden, bis das Gerät Zimmertemperatur erreicht hat, bevor Sie es verwenden.

5. Es können Brand und Explosion verursacht werden, die zu Beschädigung

der Fernbedienung oder zu Versetzungen führen können.

• Setzen Sie die Fernbedienung keinen Stößen aus.

• Achten Sie darauf, keine Fremdsubstanzen wie Metall, Flüssigkeit oder Staub in Kontakt mit der Ladestation der Fernbedienung kommen.

• Wenn die Fernbedienung beschädigt wird oder Sie Rauch bzw. Brandgase riechen, stellen Sie die Bedienung umgehend ein und lassen Sie die Fernbedienung beim Samsung Kundenservicecenter reparieren.

• Nehmen Sie die Fernbedienung nicht selbst auseinander.

• Achten Sie darauf, dass keine Kleinkinder oder Haustiere an der Fernbedienung lutschen oder darauf beißen. Es können Brand und Explosion verursacht werden, die zu Beschädigung der Fernbedienung oder zu Versetzungen führen können.DEU - 4 INHALT 01 Überprüfen der Komponenten 6 02 Produktübersicht 7 Oberer Steuerungsbereich der Soundbar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Hinter Platte der Soundbar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 03 Verwendung der Fernbedienung der Soundbar 9 Info zur Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 So verwenden Sie die Fernbedienung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Aktive Sprachverstärkung (AVA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Verwenden der verborgenen Tasten (Tasten mit mehr als einer Funktion) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Technische Daten für die Ausgabe der unterschiedlichen Sound-Effekt-Modi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 04 Verbinden der Soundbar 14 Strom- und Geräteanschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 ‒ Manuelles Anschließen des Subwoofers. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 ‒ LED-Anzeigeleuchten auf der Rückseite des Subwoofers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Anschließen eines SWA-9500S-Geräts (separat erhältlich) an Ihre Soundbar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 05 Verbindung mit einem TV-Gerät 17 Anschließen des Fernsehgeräts, welches HDMI ARC (Audio Return Channel) unterstützt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Verbindung per Bluetooth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Verbinden über Wi-Fi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 Verbindung mit einem TV-Gerät, das Dolby Atmos unterstützt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 Verwenden der Q-Symphony-Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 Verwendung von Spacelift-Sound . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 06 Verbinden eines Mobilgeräts 23 Methode 1. Verbindung per Bluetooth. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23 Methode 2. Verbinden per WLAN (Drahtloses Netzwerk) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25 Verwendung von Tap Sound. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26 07 Herstellen einer Verbindung über Apple Airplay 2 27 08 Installieren der Wandhalterung 28 Vorsichtsmaßnahmen bei der Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28 Komponenten der Wandhalterung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28 09 Installieren der Soundbar vor dem TV-Gerät 29DEU - 5 10 Software-Update 30 Automatisches Update . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 USB-Update . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 Zurücksetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 11 Fehlerbehebung 31 12 Lizenz 32 13 Hinweis zur Open Source-Lizenz 33 14 Wichtige Hinweise zum Service 33 15 Spezikationen und Leitfaden 34 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34DEU - 6

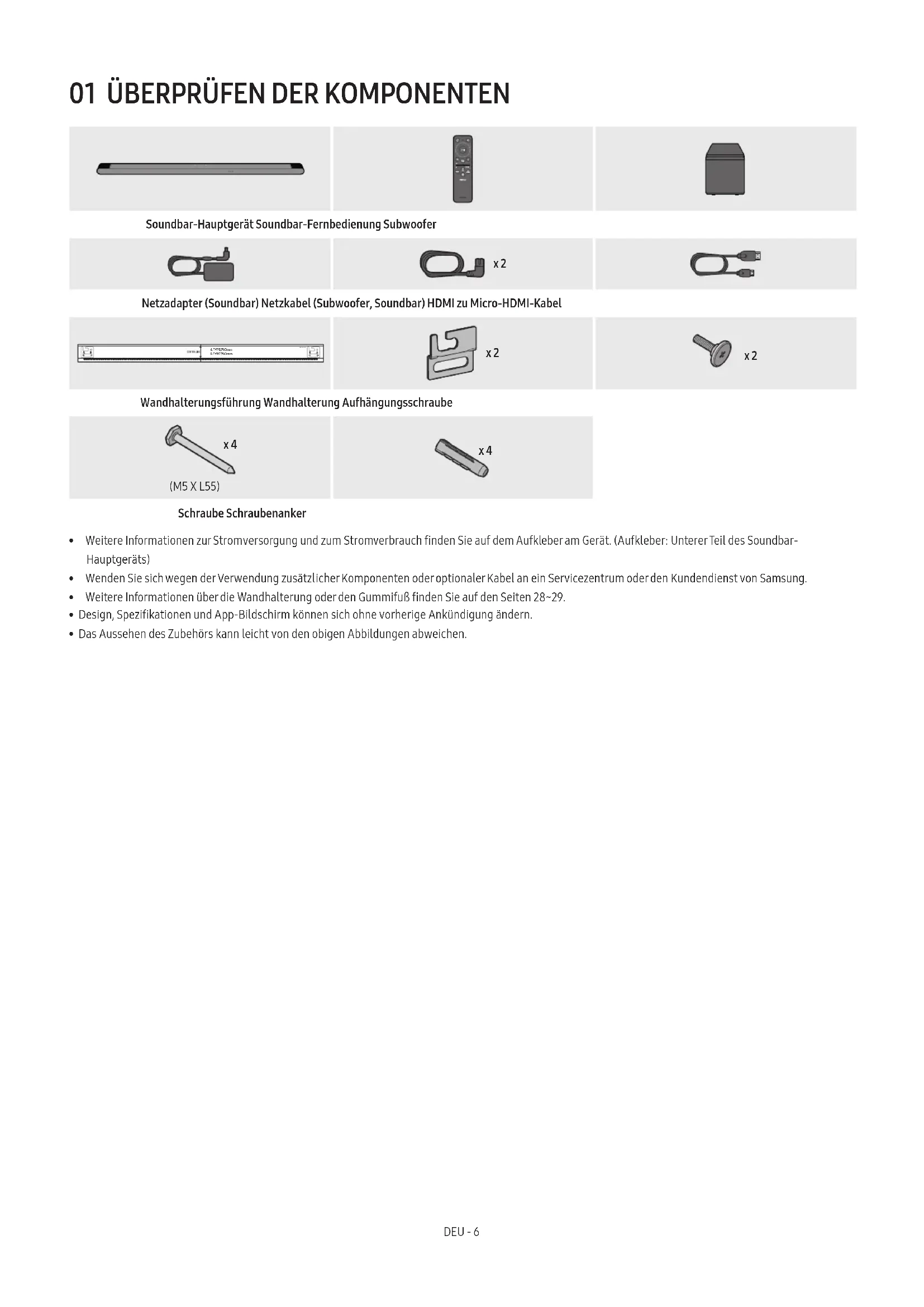

700mm x 2 x 2 Wandhalterungsführung Wandhalterung Aufhängungsschraube x 4 (M5 X L55) x 4 Schraube Schraubenanker

• Weitere Informationen zur Stromversorgung und zum Stromverbrauch nden Sie auf dem Aufkleber am Gerät. (Aufkleber: Unterer Teil des Soundbar- Hauptgeräts)

• Wenden Sie sich wegen der Verwendung zusätzlicher Komponenten oder optionaler Kabel an ein Servicezentrum oder den Kundendienst von Samsung.

• Weitere Informationen über die Wandhalterung oder den Gummifuß nden Sie auf den Seiten 28~29.

• Design, Spezikationen und App-Bildschirm können sich ohne vorherige Ankündigung ändern.

• Das Aussehen des Zubehörs kann leicht von den obigen Abbildungen abweichen.DEU - 7 02 PRODUKTÜBERSICHT Oberer Steuerungsbereich der Soundbar

1 LED-Anzeige Die LED-Anzeige blinkt, leuchtet oder wechselt die Farbe, je nach dem aktuellem Modus oder Status der Soundbar. Die Farbe der LED-Anzeige und die Anzahl der Leuchten zeigen den aktiven Modus wie unten beschrieben an.

• Die mehrfarbige LED wechselt je nach Modus oder Status zu Weiß, Cyan, Grün, Rot und Blau.

(Multifunktion)-Taste

• Drücken Sie im Standby-Modus die (Multifunktion), um die Soundbar einzuschalten.

• Drücken Sie die Taste (Multifunktion), um den Modus zu wechseln. Jedes Mal, wenn Sie den Modus ändern, leuchtet die LED weiß auf und erlischt dann. LED-Anzeige Weiß Ein → Aus Weiß Ein → Aus Weiß Ein → Aus „TV ARC“ “Wi-Fi” „Bluetooth“

(Lautstärke)-Taste Stellt die Lautstärke ein.

(Mikro Ein/Aus)-Taste Drücken Sie Taste, um das Mikrofon ein- oder auszuschalten. Bei ausgeschaltetem Mikrofon leuchtet die LED-Anzeige rot. LED-Anzeige Rot Ein „Mic Off“ „Mic On“

• Wenn Sie das Netzkabel einstecken, beginnt die Ein/Aus-Taste in 4 bis 6 Sekunden zu funktionieren.

• Wenn Sie dieses Gerät einschalten, gibt es eine Verzögerung von 4 bis 5 Sekunden, bevor es einen Ton wiedergibt.

• • Wenn Sie Töne sowohl aus dem Fernseher als auch der Soundbar hören, gehen Sie zum Menü Einstellungen für den Ton des Fernsehers und wechseln Sie den Lautsprecher des Fernsehers auf Externer Lautsprecher.

• Sie können Audio-Feedback mit der SmartThings-App ein- und ausschalten. Informationen zur Verwendung der SmartThings-App nden Sie unter „Methode 2. Verbinden per WLAN (Drahtloses Netzwerk)“.DEU - 8 Hinter Platte der Soundbar DC 19V SERVICE HDMI

1 SERVICE Schließen Sie ein USB-Speichergerät an, um die Software des Produkts zu aktualisieren. 2 HDMI (ARC) Anschluss an den HDMI (ARC)-Anschluss eines TV-Geräts. (Weitere Informationen nden Sie auf Seite 17) 3 DC 19V Verbinden Sie den Netzadapter. (Power Supply In) (Siehe Seite 14)

• Ziehen Sie am Stecker, wenn Sie das Netzkabel des Wechselstrom/Gleichstrom-Netzteils von einer Steckdose trennen. Ziehen Sie nicht am Kabel.

• Schließen Sie dieses Gerät oder andere Geräteteile nicht an eine Wechselstrom-Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.DEU - 9

03 VERWENDUNG DER FERNBEDIENUNG DER SOUNDBAR

Info zur Fernbedienung

• Verwenden Sie die Fernbedienung in einer Entfernung von maximal 6 m vom Gerät. Die Nutzungsentfernung unterscheidet sich ggf. je nach den drahtlosen Umgebungsbedingungen.

• Wenn die Fernbedienung aufgrund eines niedrigen Akkus nicht funktioniert, laden Sie ihn über den USB-Typ-C- Anschluss auf.

• Die Abbildung unterscheidet sich beim Fernbedienungsmodell. USB-Anschluss (Typ C) zum Auaden So verwenden Sie die Fernbedienung

Ein/Aus Schaltet die Soundbar ein und aus. LED-Anzeige Cyan blinkt 1-mal Ein Rot blinkt 3x Aus

• Auto Power Unten-Funktion In folgenden Situationen wird das Gerät automatisch ausgeschaltet:

• In „TV ARC“ / „Wi-Fi“ / „Bluetooth-Modus, wenn es 18 Minuten lang kein Audiosignal gibt.

Quelle Drücken Sie hier, um eine Quelle, die mit der Soundbar verbunden ist, auszuwählen.

• Audio-Feedback Ein/Aus Sie können Audio-Feedback ein- oder ausschalten. Halten Sie die Taste (Quelle) auf der Fernbedienung mindestens 5 Sekunden lang gedrückt, wenn die Soundbar ausgeschaltet ist (Standby-Modus). LED-Anzeige Cyan blinkt 1-mal Ein Rot blinkt 1x Aus

Oben/Unten/Links/ Rechts Drücken Sie die angegebenen Bereiche um Oben/Unten/Links/ Rechts auszuwählen. Drücken Sie Oben/Unten/Links/Rechts auf der Taste zum Auswählen oder Einstellen von Funktionen.

• Musik überspringen Drücken Sie die Taste Rechts, um die nächste Musikdatei auszuwählen. Drücken Sie die Taste Links, um die vorherige Musikdatei auszuwählen.

• ID SET Drücken und halten Sie die Oben-Taste 5 Sekunden lang, um den ID SET- Vorgang abzuschließen (bei Verbindung mit einem drahtlosen Subwoofer oder bei drahtlosen hinteren Lautsprechern).

Wiedergabe/Pause Sie können die Musik auch durch Drücken der Taste wiedergeben oder pausieren.

Stumm Drücken Sie die Taste (Stumm), um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten. LED-Anzeige Blinkt wiederholtDEU - 10

Info Drücken Sie die Taste, um Informationen zu der aktuellen Funktion anzuzeigen. (Weitere Informationen nden Sie auf Seite 7) Bei einer Verbindung mit Dolby Atmos®blinkt die LED-Anzeige 3-mal in Cyan.

SOUND MODE Sie können durch Drücken der Taste den gewünschten Audiomodus auswählen. Bei jedem Wechsel des Modus blinkt die mehrfarbige LED weiß. LED-Anzeige Weiß blinkt 1-mal „Surround“ → „Spiel“ → „Standard“ → „Adaptiver Ton“ → „DTS Virtual:X“

• Surround Liefert ein breiteres Schallfeld als der Standard.

• Game Liefert einen stereoskopischen Ton, mit dem Sie beim Spielen in die Handlung eintauchen können.

• Standard Gibt den Originalton aus.

• Adaptive Sound Analysiert den Inhalt in Echtzeit und stellt automatisch das optimale Schallfeld auf Grundlage der Eigenschaften des Inhalts zur Verfügung.

LAUTSTÄRKE Drücken Sie die Taste nach oben oder unten, um die Lautstärke einzustellen. LED-Anzeige Weiß bewegt sich 1-mal nach rechts Lautstärke höher Weiß bewegt sich 1-mal nach links Lautstärke niedriger

LAUTSTÄRKE WOOFER (BASS) Drücken Sie die Taste nach oben oder unten, um die Stufe des Tieftöners (Bass) auf -12 oder auf -6 bis +6 einzustellen. Um die Lautstärkestufe des Tieföners (Bass) auf 0 (Standard) einzustellen, drücken Sie die Taste.

Bluetooth PAIR Schalten Sie die Soundbar in den Bluetooth-Kopplungs-Modus. Wenn Sie die Taste drücken, ändert sich die LED-Anzeige wie unten dargestellt.

• Bis zum Abschluss der Kopplung wechselt die mehrfarbige LED in der Reihenfolge Rot → Grün → Blau“. LED-Anzeige Rot → Grün → Blau blinkt Kopplung Cyan blinkt 3-mal Die Verbindung ist abgeschlossen „Bereit zur Verbindung über Bluetooth.“

CH LEVEL Sie können durch Drücken der Taste die Lautstärke jedes Lautsprechers anpassen.

• Um die Lautstärke der einzelnen Lautsprecher zu steuern, wählen Sie „Centre Level“ oder „Front Top Level“ in den in Sound- Einstellungen und passen Sie dann die Lautstärke mit Hilfe der Tasten Oben/Unten zwischen -6~+6 an.

• Wenn die hinteren Lautsprecher (separat erhältlich) angeschlossen sind, werden die Einstellungen „Rear Level“ und „Rear Top Level“ unterstützt. Wenn Sie die Lautstärke von „Rear Level“ und „Rear Top Level“ mithilfe der Oben/Unten-Tasten zwischen -6 und +6 anpassen möchten. LED-Anzeige Weiß blinkt 1-mal „Mittelstufe“ → „Vordere Oberstufe“DEU - 11

TONE CONTROL Sie können durch Drücken der Taste die Lautstärke des Höhen- und Basstons anpassen. Die denierte Option kann mit den Tasten Oben/Unten eingestellt werden. Diese Funktion ist im Tonmodus abgesehen vom Standard-Modus aktiviert.

• Um die Lautstärke der Höhen oder der Bässe zu regeln, wählen Sie in den Sound-Einstellungen „Treble“ oder „Bass“ aus. Passen Sie dann die Lautstärke mithilfe der Tasten Oben/Unten zwischen -6~+6 an.

• Sobald die Basslautstärke geändert wurde, wird die Lautstärke des Tieftöners ebenfalls entsprechend angepasst. LED-Anzeige Weiß blinkt 1-mal „Höhen“ → „Bass“

Tonsteuerung Sie können durch Drücken der Taste die Audiofunktion festlegen. Die gewünschte Option kann mit den Tasten Oben/Unten eingestellt werden. Bei jedem Wechsel des Modus blinkt die mehrfarbige LED weiß. LED-Anzeige Weiß blinkt 1-mal “SpaceFit-Ton” → “Aktiver Sprachverstärker” → “Sprachverstärkung” → “Nacht-Modus” → “Synchronisieren” → “Virtuell”

• Voice enhancement erleichtert das Hören von gesprochenen Dialogen in Film und Fernsehen.

• Night Mode ist für die Nutzung in der Nacht optimiert. Die Einstellungen sind so optimiert, dass die Lautstärke verringert wird aber die Dialoge deutlich bleiben.

• Drücken Sie die Taste (Tonsteuerung) und halten Sie sie ca. 5 Sekunden lang gedrückt, um den Klang für jedes Frequenzband anzupassen. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 KHz, 5 kHz und 10 kHz sind durch Verwendung der Tasten Links/Rechts wählbar und können mit den Tasten Oben/Unten auf eine Einstellung zwischen -6 bis +6 eingestellt werden. (Stellen Sie sicher, dass der Sound-Modus auf „STANDARD“ eingestellt ist.)

• Wenn das Video auf dem Fernseher und der Ton von der Soundbar nicht synchron sind, wählen Sie „Sync“ in der Klangsteuerung aus und stellen Sie dann mit den Oben/Unten-Tasten die Tonverzögerung auf 0~300 Millisekunden ein.

• „Sync“ wird nur bei einigen Funktionen unterstützt.

• Die Lautsprecherfunktion Virtual kann unter Verwendung der Tasten Oben/Unten auf Ein/Aus gestellt werden. 14 USB-Anschluss (Typ C) zum Auaden Die LED leuchtet beim Auaden. Bei vollständiger Auadung erlischt die LED.

• Das USB-Kabel nicht beiliegend.

• Wenn die Fernbedienung aufgrund eines niedrigen Akkus nicht funktioniert, laden Sie ihn über den USB-Typ-C-Anschluss auf. Aktive Sprachverstärkung (AVA)

• Analysiert externe Geräusche in Echtzeit während einer Wiedergabe durch die Soundbar, damit Sprachaudio immer deutlich gehört wird.

• Es werden bei der Analyse keine Daten gespeichert. Verwenden der verborgenen Tasten (Tasten mit mehr als einer Funktion) Verborgene Taste Referenzseite Fernbedienungstaste Funktion WOOFER (Oben) TV-Fernbedienung Ein/Aus (Standby) Seite 13 Oben ID SET Seite 9 (Tonsteuerung) 7-Band-EQ Seite 11 (Quelle) Audio-Feedback Ein/Aus (Standby) Seite 9DEU - 12 Technische Daten für die Ausgabe der unterschiedlichen Sound-Effekt-Modi Effekt Eingang Ausgang Nur mit Subwoofer Mit Subwoofer und drahtlosem Rücklautsprecherkit Surround

• Das drahtlose Rücklautsprecherkit von Samsung ist separat erhältlich. Zum Kauf eines Kits kontaktieren Sie bitten den Verkäufer, bei dem Sie die Soundbar erworben haben.

• Die Surround-Lautsprecher erzeugen keine Töne für die 2-Kanal-Ausgabe, während der Modus STANDARD verwendet wird. Um den Ton für die Surround- Lautsprecher zu aktivieren, ändern Sie den Effektmodus auf SURROUND.

• Wenn die Eingangsquelle Dolby Atmos® ist, bietet die Konguration nur mit Subwoofer einen 3.1.2-Kanal-Ton, während die Konguration mit dem Subwoofer und einem drahtlosen Rücklautsprecherkit einen 5.1.4-Kanal-Ton bietet.DEU - 13 Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung Passen Sie die Soundbar-Lautstärke mit der TV-Fernbedienung an.

• Diese Funktion kann nur mit IR-Fernbedienungen verwendet werden. Bluetooth-Fernbedienungen (Fernbedienungen, bei denen eine Kopplung notwendig ist) werden nicht unterstützt.

• Stellen Sie den Lautsprecher des Fernsehers auf Externer Lautsprecher, um diese Funktion zu verwenden.

• Diese Funktion wird von den folgenden Herstellern unterstützt: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Schalten Sie die Soundbar aus.

2. Sie können die WOOFER-Taste 5 Sekunden lang nach hoben schieben und gedrückt halten.

Jedes Mal, wenn Sie die WOOFER-Taste nach oben schieben und für mindestens 5 Sekunden gedrückt halten, ändert sich der Modus in der folgenden Reihenfolge: „OFF-TV REMOTE“ (Standardmodus), „SAMSUNG-TV REMOTE“, “ALL-TV REMOTE”. Fernbedienungstaste LED-Anzeige Status (Standardmodus) Rot blinkt 1x „OFF-TV REMOTE“ (Standardmodus) Die TV-Fernbedienung deaktivieren. Cyan blinkt 1-mal “SAMSUNG-TV REMOTE” Die IR-Fernbedienung eines Samsung TVs aktivieren. Blau blinkt 1x „ALL-TV REMOTE“ Die IR-Fernbedienung des Fernsehers eines Drittanbieters aktivieren.DEU - 14

04 VERBINDEN DER SOUNDBAR

Strom- und Geräteanschluss Schließen Sie den Subwoofer und die Soundbar mit dem Netzkabel in folgender Reihenfolge an eine Stromversorgung an.

• Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch nden Sie auf dem Aufkleber am Gerät. (Aufkleber: Unterer Teil des Soundbar- Hauptgeräts)

1. Schließen Sie das Stromkabel an den Subwoofer an.

Rückseite des Subwoofers Stromkabel

2. Schließen Sie das Netzkabel an der Soundbar an.

Rückseite des Soundbar- Hauptgeräts DC 19V DC 19V Stromkabel Netzadapter 3. Verbinden Sie die Stromversorgung mit der Soundbar und dem Subwoofer. Der Subwoofer wird automatisch verbunden, wenn die Soundbar eingeschaltet ist. LINK-LED – Blau ist leuchtet HINWEIS

• Schließen Sie den Subwoofer an die Stromversorgung an, bevor Sie ihn an die Soundbar anschließen. Der Subwoofer wird beim Einschalten der Soundbar automatisch angeschlossen.

• Wenn Sie das Stromkabel beim Einschalten des Geräts aus- und wieder einstecken, schaltet sich die Soundbar automatisch ein.DEU - 15 Manuelles Anschließen des Subwoofers Bevor Sie den nachfolgenden manuellen Anschlussvorgang durchführen:

• Überprüfen Sie, ob die Stromkabel für die Soundbar und den Subwoofer richtig angeschlossen sind.

• Stellen Sie sicher, dass die Soundbar ausgeschaltet ist.

1. Schalten Sie das Soundbar-Hauptgerät aus.

2. Halten Sie ID SET auf der Rückseite des Subwoofers mindestens 5 Sekunden lang gedrückt.

• Die rote Anzeigeleuchte auf der Rückseite jedes Lautsprechers erlischt und die blaue Anzeigeleuchte blinkt. 5 Sec Rückseite des Subwoofers Blinkt schnell in blau Rückseite des Subwoofers

3. Drücken Sie die Taste Oben auf der Fernbedienung 5 Sekunden lang.

• Die Soundbar wird automatisch eingeschaltet, wenn ID SET abgeschlossen ist. 5 Sec LED-Anzeige Rot → Grün → Blau blinkt

4. Prüfen Sie, ob die LINK-LED dauerhaft blau leuchtet (Verbindung abgeschlossen).

LINK-LED – Blau ist leuchtet Die LED-Verbindungsanzeige LINK hört auf zu blinken und leuchtet dauerhaft blau, wenn eine Verbindung zwischen der Soundbar und dem drahtlosen Subwoofer hergestellt ist.DEU - 16 LED-Anzeigeleuchten auf der Rückseite des Subwoofers LED Status Beschreibung Auösung Blau Ein Erfolgreich verbunden (normaler Betrieb)

Blinken Wiederherstellen der Verbindung Überprüfen Sie, ob das an der Soundbar-Haupteinheit angeschlossene Stromkabel richtig angeschlossen ist oder warten Sie etwa 5 Minuten. Wenn das Blinken anhält, versuchen Sie, den Subwoofer manuell anzuschließen. Weitere Informationen nden Sie auf Seite 15. Rot Ein Standby (bei ausgeschaltetem Hauptgerät der Soundbar) Überprüfen Sie, ob das an der Soundbar-Haupteinheit angeschlossene Stromkabel richtig angeschlossen ist. Verbindung fehlgeschlagen Erneut verbinden. Anweisungen für einen manuellen Anschluss nden Sie auf der Seite 15. Rot und blau Blinken Störung Beachten Sie die Kontaktinformationen in diesem Handbuch für das Samsung Servicezentrum. HINWEIS

• Wenn das Hauptgerät ausgeschaltet ist, bendet sich der drahtlose Subwoofer im Standby-Modus und die STANDBY-LED an der Rückseite des Subwoofers wird rot, nachdem sie mehrmals blau geblinkt hat.

• Wenn Sie in der Nähe der Soundbar ein Gerät verwenden, dass die gleiche Frequenz wie die Soundbar nutzt, können Funkstörungen Tonunterbrechungen verursachen.

• Die maximale Übertragungsentfernung des drahtlosen Signals der Haupteinheit beträgt ca. 10 m, kann jedoch in Abhängigkeit Ihrer Betriebsumgebung unterschiedlich sein. Wenn sich eine Stahlbeton- oder Metallwand zwischen der Haupteinheit und dem drahtlosen Subwoofer bendet, funktioniert die Anlage möglicherweise gar nicht, weil das drahtlose Signal Metall nicht durchdringen kann. VORSICHT

• Die Antennen für den drahtlosen Empfang sind in den drahtlosen Subwoofer eingebaut. Halten Sie das Gerät von Wasser und Feuchtigkeit fern.

• Für eine optimale Wiedergabeleistung stellen Sie sicher, dass der Bereich um den drahtlosen Subwoofer frei von Behinderungen ist. Anschließen eines SWA-9500S-Geräts (separat erhältlich) an Ihre Soundbar Erweitern Sie das System um echten drahtlosen Surround-Sound, indem Sie das drahtlose Rücklautsprecherkit (SWA-9500S, wird separat verkauft) von Samsung an Ihre Soundbar anschließen. Detaillierte Informationen zu Verbindungen nden Sie im Handbuch zum drahtlosen Rücklautsprecherkit von Samsung.DEU - 17

05 VERBINDUNG MIT EINEM TV-GERÄT

Anschließen des Fernsehgeräts, welches HDMI ARC (Audio Return Channel) unterstützt VORSICHT

• Achten Sie bei Verwendung eines HDMI-zu-Micro-HDMI-Kabels darauf, den Kabelanschluss nicht zu beschädigen.

• Wenn das HDMI-Kabel angeschlossen ist, wird zuerst das HDMI-Signal empfangen.

• Um das HDMI-Kabel zwischen dem Fernseher und der Soundbar anzuschließen, vergewissern Sie sich, dass Sie die mit ARC gekennzeichneten Anschlüsse anschließen. Andernfalls wird der Ton des Fernsehers möglicherweise nicht ausgegeben.

• Es wird ein High Speed HDMI Cable with Ethernet empfohlen. HDMI IN (ARC) SERVICE HDMI (ARC) Mit dem HDMI IN (ARC)- oder (eARC)- Anschluss Ihres TV-Geräts verbinden. Verbinden mit dem HDMI (ARC)-Anschluss am Soundbar- Hauptgerät. HDMI zu Micro- HDMI-Kabel Rückseite der Soundbar Oberseite der Soundbar LED-Anzeige Weiß Ein → Aus „TV ARC“ 1. Schließen Sie bei ausgeschalteter Soundbar und ausgeschaltetem Fernseher das HDMI-Kabel wie in der Abbildung gezeigt an.

2. Schalten Sie die Soundbar und den Fernseher ein.

3. Ihr TV-Gerät gibt einen Ton über die Soundbar aus.

• Wenn der TV-Ton nicht zu hören ist, drücken Sie die Taste (Multifunktion) auf der Oberseite der Soundbar oder die Taste (Quelle) auf der Fernbedienung, um den „TV ARC“-Modus auszuwählen.

• Wird kein Ton ausgegeben, prüfen Sie die HDMI-Kabelverbindung erneut.

• Verwenden Sie die Lautstärketasten auf der Fernbedienung des Fernsehers, um die Lautstärke der Soundbar zu ändern. HINWEIS

• Wir empfehlen Ihnen, wenn möglich ein HDMI-Kabel ohne Kern zu verwenden. Wenn Sie ein HDMI-Kabel mit Kern verwenden, verwenden Sie ein Kabel mit einem Durchmesser von weniger als 14 mm.

• Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt.

• Wenn der Ton einer Sendung in Dolby Digital kodiert ist und das „Digitale Audioausgabeformat“ an Ihrem Fernsehgerät auf PCM eingestellt ist, empfehlen wir Ihnen, die Einstellung auf Dolby Digital zu ändern. Wenn die Einstellung am Fernseher geändert ist, werden Sie eine bessere Tonqualität feststellen. (Das Menü des Fernsehers kann je nach Hersteller des Fernsehers unterschiedliche Begriffe für Dolby Digital und PCM verwenden.)DEU - 18 Verbindung per Bluetooth Wenn ein Samsung-TV über Bluetooth verbunden ist, können Sie Stereoton ohne störende Verkabelung hören.

• Es kann nur ein Samsung-TV gleichzeitig verbunden werden.

• Es kann ein Samsung-TV mit Bluetooth-Unterstützung angeschlossen werden. Prüfen Sie die Spezikation Ihres Fernsehgeräts. Die erste Verbindung

CH LEVEL TONE CONTROL (ODER) Im „Bluetooth“-Modus 5 Sec Rot → Grün → Blau blinkt Kopplung Cyan blinkt 3-mal Die Verbindung ist abgeschlossen

• Bis zum Abschluss der Kopplung wechselt die mehrfarbige LED in der Reihenfolge Rot → Grün → Blau“. „Bereit zur Verbindung über Bluetooth.“

2. Bluetooth-Modus am Samsung TV auswählen.

(z. B. Start ( ) → Menü → Einstellung ( ) → Alle Einstellungen ( ) → Ton → Tonausgabe → Bluetooth-Lautsprecherliste → [AV] Samsung Soundbar S***B (Bluetooth))

3. Wählen Sie „[AV] Samsung Soundbar S***B“ aus der Liste auf dem TV-Bildschirm aus.

Eine verfügbare Soundbar wird mit „Need Pairing“ oder „Paired“ auf der Liste der Bluetooth-Geräte angezeigt. Um den Samsung-TV mit der Soundbar zu verbinden, wählen Sie die Meldung aus und stellen Sie dann eine Verbindung her.

4. Sie können jetzt den Ton des Samsung TV über die Soundbar hören.

Falls das Gerät nicht verbunden werden kann

• Falls Sie in der Liste mit Lautsprechern am Samsung TV eine vorhandene Soundbar (z. B. [AV] Samsung Soundbar S***B) haben, löschen Sie diese.

• Wiederholen Sie dann die Schritte 1 bis 3. Trennen der Soundbar vom Samsung-TV Drücken Sie die Taste (Multifunktion) an der Oberseite der Soundbar oder die Taste (Quelle) auf der Fernbedienung, um einen Modus auszuwählen, der nicht „Bluetooth“ ist.

• Das Trennen dauert einige Zeit, denn der Samsung-TV muss eine Antwort von der Soundbar erhalten. (Die erforderliche Zeit kann je nach dem Modell des Samsung-TV unterschiedlich sein.) Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth-Kommunikation herzustellen.

• Wenn Sie bei der Verbindung mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.

• Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar führt die Bluetooth-Suche oder -Verbindung unter den folgenden Umständen möglicherweise nicht korrekt aus: ‒ Wenn rund um die Soundbar ein starkes elektrisches Feld vorhanden ist. ‒ Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind. ‒ Wenn das Bluetooth-Gerät ausgeschaltet ist, nicht an seinem Platz ist oder Fehlfunktionen aufweist.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.DEU - 19 Verbinden über Wi-Fi Checkliste vor dem Verbinden

• Die WLAN-Verbindung ist nur bei einem Samsung TV verfügbar.

• Prüfen Sie, ob der drahtlose Router (Wi-Fi) eingeschaltet ist und ob der Fernseher mit dem Router verbunden ist.

• Der Fernseher und die Soundbar müssen mit dem gleichen Drahtlosnetzwerk (Wi-Fi) verbunden sein.

• Falls Ihr drahtloser Router (Wi-Fi) einen DFS-Kanal verwendet, können Sie keine WLAN-Verbindung zwischen dem Fernseher und der Soundbar herstellen. Kontaktieren Sie Ihren Internetdienstleister für Details.

• Da die Menüs je nach Herstellungsjahr unterschiedlich ausfallen können, schlagen Sie im Benutzerhandbuch des Fernsehers nach.

• Wenn Sie das TV über Wi-Fi mit der Soundbar verbinden möchten, stellen Sie zunächst eine Verbindung zwischen Soundbar und drahtlosem Router her. Auf Seite 25 nden Sie Details zum Herstellen einer WLAN-Verbindung. 1. Weitere Informationen über die WLAN-Verbindung mit der Soundbar nden Sie auf Seite 25, „Methode 2. Verbinden per WLAN (Drahtloses Netzwerk)“.

2. Ändern Sie die Eingangsquelle des Fernsehers im Audio-Menü auf die Soundbar.

• Samsung TVs, die 2017 oder später veröffentlicht wurden Ton → Tonausgabe → [AV] Samsung Soundbar S***B (Wi-Fi)DEU - 20 Verbindung mit einem TV-Gerät, das Dolby Atmos unterstützt Checkliste vor dem Verbinden

• Dolby Atmos® wird im Modus „TV ARC“ oder „Wi-Fi“ unterstützt.

• Stellen Sie sicher, dass die Inhalte Dolby Atmos® unterstützen. HDMI IN (ARC) SERVICE HDMI (ARC) Mit dem HDMI IN (ARC)- Anschluss Ihres Fernsehgeräts verbinden. HDMI zu Micro- HDMI-Kabel Rückseite der Soundbar Oberseite der Soundbar LED-Anzeige Weiß Ein → Aus „TV ARC“ 1. Schließen Sie bei ausgeschalteter Soundbar und ausgeschaltetem Fernseher das HDMI-Kabel wie in der Abbildung gezeigt an.

2. Schalten Sie die Soundbar und den Fernseher ein.

3. Der TV-Ton wird über die Soundbar ausgegeben.

LED-Anzeige Weiß Ein → Aus „Wi-Fi“ TV-Menü Wi-Fi

1. Verbinden Sie die Soundbar und das TV-Gerät mit dem gleichen Drahtlosnetzwerk (Wi-Fi).

2. Wählen Sie für die Tonausgabe des Fernsehgeräts die Soundbar aus.

3. Der TV-Ton wird über die Soundbar ausgegeben.

• Wenn Sie Dolby Atmos® verwenden: Wenn die Eingangsquelle Dolby Atmos® ist, nden Sie Informationen unter „Technische Daten für die Ausgabe der unterschiedlichen Sound-Effekt-Modi“ auf Seite 12.

• Kongurieren von Dolby Atmos® an Ihrem BD-Player oder anderem mit dem TV-Gerät verbundenen Gerät. Öffnen Sie die Audio-Ausgabeoptionen im Einstellungsmenü Ihres BD-Players oder eines anderen Gerätes und stellen Sie sicher, dass „No Encoding“ für den Bitstream ausgewählt ist. Gehen Sie z. B. bei einem Samsung BD-Player zu Startmenü → Ton → Digitaler Ausgang und wählen Sie dann Bitstream (unverarbeitet).

• Diese Funktion ist für einige Samsung TVs und einige Soundbar-Modelle verfügbar.DEU - 21 Verwenden der Q-Symphony-Funktion Bei Q-Symphony wird die Soundbar mit einem Samsung TV synchronisiert, um Ton aus zwei Geräten für einen optimalen Surround-Effekt zu erzielen. Wenn die Soundbar angeschlossen ist, erscheint das Menü „TV+Soundbar“ unter dem Menü Tonausgabe des TVs. Wählen Sie das entsprechende Menü aus. TV-Menü HDMI zu Micro-HDMI-Kabel LED-Anzeige Weiß Ein → Aus „TV ARC“

• Beispiel für das TV-Menü: TV + [AV]-Serienbezeichnung der Soundbar (HDMI) LED-Anzeige Weiß Ein → Aus „Wi-Fi“ TV-Menü Wi-Fi

• Beispiel für das TV-Menü: TV + [AV]-Serienbezeichnung der Soundbar (Wi-Fi) HINWEIS

• Kann entsprechend des von dem TV unterstützten Codecs betrieben werden.

• Diese Funktion wird nur unterstützt, wenn das HDMI-Kabel angeschlossen oder WLAN verbunden ist.

• Vergewissern Sie sich, dass das TV-Gerät und die Soundbar mit demselben drahtlosen Router verbunden sind bzw. dieselbe Frequenz nutzen.

• Diese Funktion ist für einige Samsung TVs und einige Soundbar-Modelle verfügbar.DEU - 22 Verwendung von Spacelift-Sound Bietet optimierte Tonqualität durch Analyse der Hörbereiche. Methode 1. Verbinden über Soundbar Wenn Sie diese Funktion aktivieren möchten, aktivieren Sie den SpaceFit Sound-modus mit der Fernbedienung der Soundbar. ( (Tonsteuerung) → “SpaceFit Sound Aus” → ( Oben ) → “SpaceFit Sound Ein”)

• Dies ist in allen Tonmodi verfügbar. Methode 2. Verbindung eines TV-Geräts Schalten Sie zur Aktivierung dieser Funktion in Ihrem Samsung TV-Menü den Modus Adaptiver Ton+ ein. (Start ( ) → Menü → Einstellung ( ) → Alle Einstellungen ( ) → General → Einstellungen des intelligenten Modus → Adaptiver Ton+)

• Der Soundmodus in Ihrer Soundbar wird automatisch auf Adaptiver Ton+ geändert, wenn in Ihrem TV den Modus Adaptiver Ton+ aktivieren. HINWEIS Diese Funktion ist verfügbar, wenn die Soundbar eine Verbindung mit einigen der Samsung TVs herstellt.DEU - 23

06 VERBINDEN EINES MOBILGERÄTS

Methode 1. Verbindung per Bluetooth Wenn ein Mobilgerät über Bluetooth verbunden ist, können Sie Stereoton ohne störende Verkabelung hören.

• Wenn Sie ein gekoppeltes Bluetooth-Gerät mit der ausgeschalteten Soundbar verbinden, schaltet sich die Soundbar automatisch ein. Mobilgerät Die erste Verbindung Achten Sie beim Verbinden mit einem neuen Bluetooth-Gerät darauf, dass sich das Gerät innerhalb einer Entfernung von 1 m bendet.

CH LEVEL TONE CONTROL (ODER) Im „Bluetooth“-Modus 5 Sec Rot → Grün → Blau blinkt Kopplung Cyan blinkt 3-mal Die Verbindung ist abgeschlossen

• Bis zum Abschluss der Kopplung wechselt die mehrfarbige LED in der Reihenfolge Rot → Grün → Blau“. „Bereit zur Verbindung über Bluetooth.“

2. Wählen Sie an Ihrem Gerät in der angezeigten Geräteliste „[AV] Samsung Soundbar S***B“ aus.

3. Spielen Sie Musikdateien von dem über Bluetooth verbundenen Gerät über die Soundbar ab.

Falls das Gerät nicht verbunden werden kann

• Falls in der Liste mit Lautsprechern im Mobilgerät eine Soundbar (z. B. „[AV] Samsung Soundbar S***B“) vorhanden ist, löschen Sie diese.

• Wiederholen Sie die Schritte 1 und 2. Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth-Kommunikation herzustellen.

• Wenn Sie bei der Verbindung mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.

• Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar führt die Bluetooth-Suche oder -Verbindung unter den folgenden Umständen möglicherweise nicht korrekt aus: ‒ Wenn rund um die Soundbar ein starkes elektrisches Feld vorhanden ist. ‒ Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind. ‒ Wenn das Bluetooth-Gerät ausgeschaltet ist, nicht an seinem Platz ist oder Fehlfunktionen aufweist.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

• Die Soundbar unterstützt SBC-Daten (44,1kHz, 48kHz).

• Schließen Sie nur ein Bluetooth-Gerät an, das die A2DP (AV)-Funktion unterstützt.

• Sie können die Soundbar nicht mit einem Bluetooth-Gerät verbinden, das nur die HF-Funktion (Freisprechen) unterstützt.

• Wenn Sie die Soundbar an ein Bluetooth-Gerät anschließen, platzieren Sie beide so nahe wie möglich beieinander.

• Je weiter die Soundbar und das Bluetooth-Gerät voneinander entfernt sind, desto geringer wird die Klangqualität. Die Bluetooth-Verbindung kann unterbrochen werden, wenn sich die Geräte außerhalb der effektiven Reichweite benden.

• Die Bluetooth-Verbindung funktioniert möglicherweise nicht wie beabsichtigt in Gebieten mit schlechtem Empfang.DEU - 24

• Ein Bluetooth-Gerät kann unter den folgenden Bedingungen Rauschen oder Fehlfunktionen aufweisen: ‒ Bei Kontakt des Gehäuses mit dem Singalsender/-empfänger auf dem Bluetooth-Gerät oder der Soundbar ‒ In Ecken oder bei Hindernissen in der Nähe, z. B. eine Wand oder Trennwand, bei denen elektrischer Strom auftreten kann. ‒ Bei Exposition gegenüber Funkstörungen durch andere Produkte, die auf den gleichen Frequenzbereichen arbeiten, wie medizinische Geräte, Mikrowellenherde und Wi-Fi-Geräte. ‒ Hindernisse wie Türen und Wände können die Klangqualität auch dann beeinträchtigen, wenn sich die Geräte im effektiven Bereich benden.

• Beachten Sie, dass Ihre Soundbar während der Verwendung der Bluetooth-Option nicht mit anderen Bluetooth-Geräten gekoppelt werden kann.

• Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen. Trennen des Bluetooth-Geräts von der Soundbar Sie können ein Bluetooth-Gerät von der Soundbar trennen. Anweisungen nden Sie im Benutzerhandbuch für Bluetooth-Geräte.

• Die Soundbar wird getrennt.

• Ist die Soundbar vom Bluetooth-Gerät getrennt, blinkt die mehrfarbige LED-Verbindungsanzeige an der Soundbar dreimal „Rot“. Trennen der Soundbar vom Bluetooth-Gerät Drücken Sie die Taste (Multifunktion) auf der Oberseite der Soundbar oder die Taste (Quelle) auf der Fernbedienung, um den Modus von „Bluetooth“ umzuschalten.

• Das Trennen dauert einige Zeit, denn das Bluetooth-Gerät muss eine Antwort von der Soundbar erhalten. (Die Trennzeit kann je nach Bluetooth-Gerät unterschiedlich sein)DEU - 25 Methode 2. Verbinden per WLAN (Drahtloses Netzwerk) Zum Verbinden einer Soundbar mit einem Mobilgerät über ein drahtloses Netzwerk (WLAN) ist die SmartThings-App erforderlich. Die erste Verbindung

1. Installieren und starten Sie die SmartThings-App auf Ihrem Mobilgerät (Smartphone oder Tablet).

2. Befolgen Sie die Bildschirmanweisungen in der App, um die Soundbar hinzuzufügen.

• Die automatische Pop-Oben-Anzeige (der zweite Screenshot unten) wird auf einigen Geräten eventuell nicht angezeigt. Falls das Pop-Oben-Fenster nicht angezeigt wird, drücken Sie auf dem Home-Bildschirm auf “ ”. Die Soundbar wird zu der App hinzugefügt.

• Die folgende Abbildung kann je nach App-Version unterschiedlich sein. App ausführen Automatische Pop-Oben- Meldung Gerät hinzufügen SmartThings- AppDEU - 26 Verwendung von Tap Sound Tippen Sie die Soundbar mit Ihrem Mobilgerät an, um den Ton des Inhalts auf dem Mobilgerät über die Soundbar wiederzugeben.

• Diese Funktion wird je nach dem Mobilgerät eventuell nicht unterstützt.

• Diese Funktion ist nur mit Samsung Mobilgeräten mit Android 8.1 oder höher kompatibel. Oberseite der Soundbar Mobilgerät SmartThings-App

1. Aktivieren Sie die Tap Sound-Funktion an Ihrem Mobilgerät.

• Einzelheiten zur Aktivierung der Funktion nden Sie im Folgenden unter „Einstellen der Tap Sound-Funktion“.

2. Tippen Sie die Soundbar mit dem Mobilgerät an. Wählen Sie „Start now“ in dem angezeigten Nachrichtenfenster.

Eine Verbindung wird zwischen dem Mobilgerät und der Soundbar über Bluetooth hergestellt.

3. Geben Sie den Ton des Inhalts auf dem Mobilgerät über die Soundbar wieder.

• Diese Funktion verbindet ein Mobilgerät per Bluetooth mit der Soundbar, indem die Vibration erkannt wird, die auftritt, wenn das Gerät die Soundbar berührt.

• Achten Sie darauf, mit dem Mobilgerät nicht eine Ecke der Soundbar anzutippen. Die Soundbar oder das Mobilgerät könnten dadurch zerkratzt oder beschädigt werden.

• Es wird empfohlen, das Mobilgerät mit einer Schutzhülle abzudecken. Tippen Sie leicht den breiten Bereich auf der Oberseite der Soundbar an, ohne dabei übermäßige Kraft anzuwenden.

• Zum Verwenden dieser Funktion aktualisieren Sie die SmartThings-Anwendung auf die neueste Funktion. Die Funktion wird je nach der Version der App eventuell nicht unterstützt. Einstellen der Tap Sound-Funktion Verwenden Sie die SmartThings-App zum Aktivieren der Tap View, Tap Sound-Funktion.

1. Führen Sie auf dem Mobilgerät die SmartThings-App aus.

2. Wählen Sie auf dem SmartThings-App-Bildschirm, der auf dem Mobilgerät angezeigt wird, ( → ) aus.

3. Aktivieren Sie „Tap View, Tap Sound“, damit die Funktion funktioniert, wenn ein Mobilgerät in die Nähe der Soundbar bewegt wird. Die Funktion wird eingeschaltet. HINWEIS

• Wenn sich das Mobilgerät im Energiesparmodus bendet, funktioniert die Tap Sound-Funktion nicht.

• Die Tap Sound-Funktion funktioniert möglicherweise nicht, wenn sich in der Nähe der Soundbar Geräte benden, die Funkstörungen verursachen, wie z.B. elektrische Geräte. Stellen Sie sicher, dass Geräte, die Funkstörungen verursachen können, in ausreichender Entfernung von der Soundbar platziert werden.DEU - 27

07 HERSTELLEN EINER VERBINDUNG ÜBER APPLE AIRPLAY 2

• Diese Funktion ist in einigen Ländern möglicherweise nicht verfügbar.

• Diese Samsung-Soundbar unterstützt AirPlay 2 und erfordert iOS 11.4 oder später. Mit AirPlay 2 können Sie Musik, Podcasts und anderes Audio von Ihren Apple-Geräten mit der Samsung Soundbar streamen.

• Stellen Sie sicher, dass die Soundbar eingeschaltet und mit demselben WLAN verbunden ist, wie Ihr Apple-Gerät.

• Wählen Sie in einer von AirPlay unterstützten App oder im Control Center auf Ihrem iPhone, iPad oder Max aus.

• Wählen Sie die Soundbar aus der Liste der verfügbaren Geräte aus, auf denen das aktuelle Audio wiedergegeben werden kann.DEU - 28 08 INSTALLIEREN DER WANDHALTERUNG Vorsichtsmaßnahmen bei der Montage

• Die Montage darf nur an einer vertikalen Wand erfolgen.

• Installieren Sie nicht an einem Ort mit hohen Temperaturen oder hoher Luftfeuchtigkeit.

• Prüfen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Wenn nicht, verstärken Sie die Wand oder wählen Sie einen anderen Installationsort.

• Schließen Sie die Kabel vom Gerät an die externen Geräte an, bevor Sie die Soundbar an der Wand installieren.

• Vergewissern Sie sich, dass das Gerät ausgeschaltet und vom Stromnetz getrennt ist, bevor Sie es montieren. Andernfalls kann es zu einem elektrischen Schlag kommen. Komponenten der Wandhalterung AH81-15127A-01 A TYPE

700mm Wandhalterungsführung x 2 x 4 (M5 X L55) Aufhängungsschraube Schraube x 2 x 4 Wandhalterung Schraubenanker

1. Platzieren Sie die Montagehilfe für die Wandhalterung an der Wand.

• Die Anleitung zur Wandbefestigung muss waagerecht positioniert sein.

• Falls Ihr Fernseher an der Wand befestigt ist, installieren Sie die Soundbar mindestens 5 cm unterhalb des Fernsehers. 5 cm oder mehr

2. Richten Sie die Mittellinie der Anleitung zur Wandbefestigung auf

die Mitte des Fernsehers aus (wenn Sie die Soundbar unter Ihrem Fernseher montieren) und befestigen Sie dann die Montagehilfe für die Wandhalterung mit Klebeband an der Wand.

• Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs bendet.

740mmB TYPE 700mm Mittellinie

3. Drücken Sie die Spitze eines Stifts oder einen spitzen Bleistift durch die

Mitte der Bilder A-TYP und B-TYP an beiden Enden der Montagehilfe, um die Löcher für die Aufhängungsschrauben zu markieren. Entfernen Sie dann die Anleitung zur Wandbefestigung. AH81-15127A-01 A TYPE

4. Bohren Sie mit einem geeigneten Bohrer an jeder Markierung ein Loch in

• Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel oder Molly-Dübel in die Löcher einzuführen, bevor Sie die Aufhängungsschrauben einführen. Wenn Sie Dübel oder Molly-Dübel verwenden, achten Sie darauf, dass die gebohrten Löcher für die verwendeten Dübel oder Molly-Dübel groß genug sind.

5. Stecken Sie eine Schraube (nicht im Lieferumfang enthalten)

durch jede Schraube und drehen Sie dann jede Schraube in einem Aufhängungsschraubenloch.DEU - 29

6. Installieren Sie 2 Wandhalterungen mit der richtigen Ausrichtung mit

2Halteschrauben an der Rückseite der Soundbar.

• Achten Sie beim Zusammenbau darauf, dass sich die Aufhängungsteile der Wandhalterungen hinter der Rückseite der Soundbar benden. Rückseite der Soundbar Rechtes Ende der Soundbar

7. Montieren Sie die Soundbar mithilfe der befestigten Wandhalterungen,

indem Sie die Wandhalterungen an die Aufhängungsschrauben an der Wand hängen.

8. Schieben Sie die Soundbar wie nachfolgend dargestellt nach unten, sodass

die Wandhalterungen sicher auf den Halteschrauben ruhen.

• Setzen Sie die Halteschrauben in den breiten (rückseitigen) Teil der Wandhalterungen ein und schieben Sie dann die Wandhalterungen nach unten, sodass die Wandhalterungen sicher auf den Halteschrauben ruhen. SERVICE HDMI (ARC) SERVICE HDMI (ARC) SERVICE HDMI (ARC) DC 19V 09 INSTALLIEREN DER

SOUNDBAR VOR DEM TV-

GERÄT Mikrofone Richten Sie wie auf der Abbildung dargestellt die Mitte der Soundbar auf die Mitte des Fernsehers aus und positionieren Sie die Soundbar vorsichtig auf dem Fernsehständer. Stellen Sie das Mikrofon zu diesem Zeitpunkt vor dem Ständer auf, damit die Spracherkennung nicht gestört wird. Rechtes Ende der Soundbar

• Achten Sie darauf, dass die Soundbar auf einer achen und stabilen Oberäche platziert ist.

• Ein unzureichender Abstand von dem TV könnte Probleme bei der Spracherkennung und der Akustik verursachen.

• Die obige Abbildung unterscheidet sich beim jeweiligen Modell.DEU - 30 10 SOFTWARE-UPDATE Automatisches Update Wenn die Soundbar mit dem Internet verbunden ist, werden Software-Updates automatisch durchgeführt, auch wenn die Soundbar ausgeschaltet ist.

• Zum Verwenden der Funktion des Automatischen Updates muss die Soundbar mit dem Internet verbunden sein. Die WLAN-Verbindung zur Soundbar wird beendet, wenn das Stromkabel der Soundbar getrennt oder der Strom abgeschaltet wird. Wenn der Strom abgeschaltet wird, wenn der Strom wieder eingeschaltet wird oder Sie das Stromkabel wieder anschließen, schalten Sie die Soundbar ein und verbinden Sie sie wieder mit dem Internet. USB-Update Rückseite der Soundbar SERVICE HDMI (ARC)SERVICE HDMI(ARC) Micro-USB-auf-USB- Adapterkabel (nicht im Lieferumfang enthalten) Samsung wird möglicherweise in Zukunft Updates für die System-Firmware der Soundbar anbieten. Wenn ein Update verfügbar ist, können Sie die Soundbar aktualisieren, indem Sie das USB-Laufwerk, das die Update-Firmware enthält, an den SERVICE- Anschluss der Soundbar anschließen.

1. Weitere Informationen nden Sie unter (www.samsung.com) → suchen Sie

nach dem Modellnamen im Kundenbetreuungsmenü.

• Weitere Informationen zur Aktualisierung nden Sie in der Aktualisierungsanleitung.

2. Laden Sie die Aktualisierungsdatei (USB-Typ) herunter.

3. Entzippen Sie die Datei, um einen Ordner mit dem Dateinamen zu erstellen.

4. Speichern Sie den erstellten Ordner auf einem USB-Stick und schließen Sie

ihn dann an die Soundbar an.

5. Schalten Sie die Soundbar ein. Anschließend wird das Produkt innerhalb

von 3 Minuten aktualisiert. LED-Anzeige Weiß bewegt sich von links nach rechts und von rechts nach links

• Schalten Sie sie während des Updates nicht aus und entfernen Sie den USB-Stick nicht.

• Wenn die gelbe LED nach Abschluss des Software-Updates leuchtet, ist ein zusätzliches Update in Bearbeitung. Schalten Sie in diesem Fall das Gerät nicht aus und entfernen Sie das USB-Gerät nicht.

• Wird das Update nicht fortgesetzt, verbinden Sie das Netzkabel erneut mit der Soundbar.

• Wenn die neueste Version installiert ist, wird kein Update durchgeführt.

• Je nach USB-Typ wird das Update möglicherweise nicht unterstützt.

• Falls keine Update-Datei verfügbar ist, blinkt der Indikator 3-mal rot. LED-Anzeige Rot blinkt 3x

• Wenn die Update-Datei dieselbe oder eine niedrigere Version als die vorhandene bereitstellt, blinkt der Indikator 3-mal in Cyan. LED-Anzeige Cyan blinkt 3-mal Zurücksetzen 5 Sec Drücken Sie bei eingeschalteter Soundbar gleichzeitig die (Lautstärke)- Tasten an dem Gehäuse für mindestens 5 Sekunden. Die LED-Anzeige ändert sich wie folgt dargestellt und dann wird die Soundbar zurückgesetzt. LED-Anzeige Cyan blinkt 3-mal Rot blinkt → Aus Weiß bewegt sich von links nach rechts und von rechts nach links VORSICHT

• Alle Einstellungen der Soundbar werden zurückgesetzt. Achten Sie darauf, dies nur auszuführen, wenn ein Zurücksetzen erforderlich ist.DEU - 31 11 FEHLERBEHEBUNG Überprüfen Sie Folgendes, bevor Sie den Kundendienst informieren. Die Soundbar lässt sich nicht einschalten.

• Überprüfen Sie, ob das Stromkabel der Soundbar korrekt in die Steckdose eingesteckt ist. Die Soundbar funktioniert unregelmäßig.

• Nachdem Sie das Stromkabel entfernt haben setzen Sie es erneut ein.

• Schalten Sie das externe Gerät aus und wieder ein und versuchen Sie es erneut.

• Wenn kein Signal vorhanden ist, schaltet sich die Soundbar nach einer bestimmten Zeitspanne automatisch aus. Schalten Sie die Stromversorgung ein. (Weitere Informationen nden Sie auf Seite 9.) Fernbedienung funktioniert nicht

• Zeigen Sie mit der Fernbedienung direkt auf die Soundbar.

• Laden Sie die Fernbedienung auf. Der Indikator der Soundbar zeigt konstant rot an.

• Das Mikrofon wird ausgeschaltet. Schalten Sie das Mikrofon ein. (Weitere Informationen nden Sie auf Seite 7.) Von der Soundbar wird kein Ton ausgegeben.

• Die Lautstärke der Soundbar ist zu gering oder stummgeschaltet. Passen Sie die Lautstärke an.

• Wenn ein externes Gerät (STB, Bluetooth-Gerät, Mobilgerät usw.) angeschlossen ist, passen Sie die Lautstärke des externen Geräts an.

• Wählen Sie für die Tonausgabe des Fernsehgeräts die Soundbar aus. (Samsung-TV: Start ( ) → Menü → Einstellung ( ) → Alle Einstellungen ( ) → Ton → Tonausgabe → Select Soundbar)

• Die Kabelverbindung mit der Soundbar könnte lose sein. Trennen Sie das Kabel und schließen Sie es erneut an.

• Entfernen Sie das Netzkabel vollständig, schließen Sie es erneut an und schalten Sie die Stromversorgung ein.

• Setzen Sie das Produkt zurück und versuchen Sie es erneut. (Weitere Informationen nden Sie auf Seite 30.) Vom Subwoofer wird kein Ton ausgegeben.

• Prüfen Sie, ob die LED-Anzeige auf der Rückseite des Subwoofers blau leuchtet. Schließen Sie die Soundbar und den Subwoofer wieder an, wenn die Anzeige blau blinkt oder rot wird. (Weitere Informationen nden Sie auf Seite 15.)

• Es kann ein Problem auftreten, wenn ein Hindernis zwischen Soundbar und Subwoofer besteht. Bewegen Sie die Geräte in einen Bereich, der von den Hindernissen entfernt ist.

• Andere Geräte, die in der Nähe Radiofrequenzsignale senden, können die Verbindung unterbrechen. Halten Sie Ihren Lautsprecher von solchen Geräten fern.

• Entfernen Sie den Netzstecker und schließen Sie ihn wieder an. Im Falle von Tonaussetzern, Verzögerungen oder Geräuschen vom Subwoofer

• Wenn Sie Objekte zwischen der Soundbar und dem Subwoofer benden, kann das Problem dadurch verursacht werden. Platzieren Sie diese an einer Stelle ohne solch ein Objekt.

• Es kann zu Tonaussetzern oder Verzögerungen kommen, wenn der Subwoofer weit von der Soundbar entfernt ist. Bitte platzieren Sie sie in der Nähe der Soundbar.

• Es kann zu Tonaussetzern oder Verzögerungen kommen, wenn die Soundbar sich in der Nähe eines Instruments oder elektrischen Geräts bendet, das Radiostörungen verursachen kann. Platzieren Sie die Soundbar weit von solchen Radiostörungen verursachenden Geräten entfernt. (Beispielsweise: Drahtloser Router)

• Ändern Sie den Status der TV-Netzwerkverbindung von drahtlos zu verkabelt. Die Subwoofer-Lautstärke ist zu niedrig

• Die ursprüngliche Lautstärke des von Ihnen wiedergegebenen Inhalts ist möglicherweise niedrig. Versuchen Sie, die Subwoofer-Lautstärke anzupassen. (Weitere Informationen nden Sie auf Seite 10.)

• Bewegen Sie den Subwoofer-Lautsprecher näher zu sich heran. Falls das TV-Gerät nicht über HDMI (ARC) angeschlossen ist.

• Prüfen Sie, ob das HDMI-Kabel korrekt an den ARC-Anschluss angeschlossen ist. (Weitere Informationen nden Sie auf Seite 17.)

• Der Anschluss ist möglicherweise aufgrund des angeschlossenen externen Geräts (Set-Top-Box, Spielekonsole, etc.) nicht möglich. Verbinden Sie die Soundbar direkt.

• HDMI-CEC ist eventuell nicht an dem Fernsehgerät aktiviert. Schalten Sie das CEC im Menü des Fernsehgeräts ein. (Samsung-TV: Start ( ) → Menü

• Einstellung ( ) → Alle Einstellungen ( ) → Verbindung → External Device Manager → Anynet+ (HDMI-CEC) ON) Es gibt keinen eingehenden Ton beim Anschluss an den Fernseher im Modus HDMI (ARC)

• Ihr Gerät ist nicht in der Lage, das Eingangssignal wiederzugeben. Ändern Sie die Audioausgabe des Fernsehers auf PCM oder Dolby Digital. (Bei einem Samsung TV: Start ( ) → Menü → Einstellung ( )

• Alle Einstellungen ( ) → Ton → Experteneinstellungen → Digitale Audioausgabeformat) Die Soundbar lässt sich nicht über Bluetooth verbinden.

• Wechseln Sie beim Verbinden eines neuen Geräts für die Verbindung zu „Bluetooth-Kopplung“. (Drücken Sie die Taste PAIR auf der Fernbedienung oder drücken Sie die Taste (Mikro Ein/Aus) am Gehäuse mindestens 5 Sekunden lang.)

• Wenn die Soundbar mit einem anderen Gerät verbunden ist, trennen Sie das Gerät zuerst, um das Gerät zu wechseln.

• Stellen Sie die Verbindung wieder her, nachdem Sie die Bluetooth- Lautsprecherliste des zu verbindenden Geräts entfernt haben. (Samsung-TV: Start ( ) → Menü → Einstellung ( ) → Alle Einstellungen ( ) → Ton → Tonausgabe → Bluetooth-Lautsprecherliste)

• Entfernen Sie den Netzstecker und versuchen Sie es dann erneut.

• Setzen Sie das Produkt zurück und versuchen Sie es erneut. (Weitere Informationen nden Sie unter „Zurücksetzen“.)DEU - 32 Bei einer Bluetooth-Verbindung verschwindet der Ton.

• Einige Geräte können Funkstörungen verursachen, wenn Sie sich zu nah an der Soundbar benden, z. B. Mikrowellen, drahtlose Router usw.

• Wenn Ihr über Bluetooth verbundenes Gerät sich zu weit von der Soundbar entfernt, kann der Ton verschwinden. Bewegen Sie das Gerät näher an die Soundbar heran.

• Wenn ein Teil Ihres Gehäuses mit dem Bluetooth-Sender/Empfänger in Kontakt kommt oder wenn das Produkt auf Möbeln aus Metall installiert wird, könnte der Ton verschwinden. Überprüfen Sie die Installationsumgebung und die Einsatzbedingungen. Die Soundbar lässt sich nicht über Wi-Fi verbinden.

• Prüfen Sie, ob Ihr Wireless-Router eingeschaltet ist.

• Schalten Sie den Router aus, schalten Sie ihn wieder ein und versuchen Sie es dann erneut.

• Die Soundbar stellt keine Verbindung her, wenn das drahtlose Signal zu schwach ist. Versuchen Sie, die Router näher an der Soundbar zu platzieren oder, wenn möglich, alle Hindernisse zwischen der Soundbar und dem Router zu beseitigen.

• Wenn Ihr WLAN-Router neu ist, müssen Sie die Netzwerkeinstellungen des Lautsprechers neu kongurieren. Die Soundbar schaltet sich nicht automatisch mit dem TV ein.

• Wenn Sie die Soundbar während des Fernsehens ausschalten, wird die Synchronisation der Stromversorgung mit dem Fernseher deaktiviert. Schalten Sie zuerst das Fernsehgerät aus. Die AVA-Funktion ist in folgenden Fällen nicht verfügbar.

• Die AVA-Funktion ist mit der Q-symphony-Funktion nicht verfügbar.

• Die AVA-Funktion ist nicht verfügbar, wenn das Mikrofon ausgeschaltet ist. Nach dem Herstellen einer Verbindung zwischen TV-Gerät und Soundbar habe ich in den Soundbar-Modus gewechselt. Dann wird kein Ton vom TV- Gerät ausgegeben.

• Wenn Sie Ihre Soundbar mit einem Mobilgerät verbinden, während die Soundbar mit dem TV-Gerät verbunden ist, gibt die Soundbar Ton über das Mobilgerät aus und hält die TV-Verbindung bei. Der TV-Ton wird also nirgendwo ausgegeben.

• Trennen Sie das Mobilgerät und der TV-Ton wird wieder von der Soundbar ausgegeben. 12 LIZENZ Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/ Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Verwende dein Smartphone, Tablet oder deinen Computer als Fernbedienung für Spotify. Auf spotify.com/connect erfährst du mehr.

• Die Spotify Software unterliegt den folgenden Drittanbieter-Lizenzen: https://www.spotify.com/connect/third-party-licenses.

• Ihr Samsung-Produkt ist bei Verwendung der Werkseinstellungen für ENERGY STAR-Qualiziert. Änderungen an bestimmten Funktionen, Einstellungen und der Funktionalität dieses Produkts können den Energieverbrauch ggf. über die für die ENERGY STAR-Qualizierung erforderliche Grenzen hinaus ändern.

• Environmental Protection Agency und Department of Energy. ENERGY STAR ist ein gemeinsames Programm der Regierungsbehörden zur Förderung energieefzienter Produkte und Praktiken. Weitere Informationen zum ENERGY STAR-Programm nden Sie unter www.energystar.gov. Nur ENERGY STAR qualizierte Modelle (Gilt nur für Thin Client-Modelle) Als ein ENERGY STAR®-Partner hat SAMSUNG festgelegt, dass dieses Produkt den ENERGY STAR®-Richtlinien für Energieefzienz entspricht.

• Das ENERGY STAR-Programm hat Treibhausgasemissionen verringert und spart Energie durch freiwillige Kennzeichnung.

• Die Einstellung zur Energieverwaltung dieses Produkts wurde standardmäßig aktiviert und bietet verschiedene Zeiteinstellungen von 1 Minute bis 5 Stunden.

• Das Produkt kann durch Kopfdruck auf das Gehäuse aus dem Stand- By-Modus aktiviert werden. Nur ENERGY STAR qualizierte Modelle (die anderen Modelle)

• Als ein ENERGY STAR®-Partner hat Samsung festgelegt, dass dieses Produkt oder Produktmodelle der ENERGY STAR®-Richtlinie für Energieefzienz entspricht.

13 HINWEIS ZUR OPEN SOURCE-

LIZENZ Bei Anfragen oder Anforderung bezüglich Fragen zu Open Source wenden Sie sich an Samsung Open Source (http://opensource.samsung.com)

14 WICHTIGE HINWEISE ZUM

• Abbildungen und Graken in diesem Benutzerhandbuch dienen nur Referenzzwecken und können vom tatsächlichen Erscheinungsbild des Produkts abweichen.

• Verwaltungskosten werden abgerechnet, wenn (a) auf Ihren Wunsch ein Techniker zu Ihnen geschickt wird, aber kein Produktdefekt vorliegt (d. h. wenn das User Manual (Benutzerhandbuch) nicht gelesen wurde). (b) Sie das Gerät in eine Reparaturwerkstatt bringen, aber kein Produktdefekt des Geräts vorliegt (d. h. wenn das User Manual (Benutzerhandbuch) nicht gelesen wurde).

• Die Höhe eventuell anfallender Gebühren wird Ihnen vor dem Besuch eines Technikers mitgeteilt.DEU - 34

15 SPEZIFIKATIONEN UND LEITFADEN

Technische Daten Modellname HW-S800B / HW-S801B HW-S810B / HW-S811B Gewicht 1,4 kg Abmessungen (B x H x T) 1160,0 x 38,0 x 39,9 mm Betriebstemperaturbereich: +5°C bis +35°C Betriebsfeuchtigkeitsbereich 10 % ~ 75 % VERSTÄRKER Nennausgangsleistung (20W x 2) + (10W x 2) + (20W x 2) + (10W x 1) + (10W x 2) Unterstützte Wiedergabeformate Dolby 5.1ch / Dolby Digital Plus / Dolby ATMOS (Dolby Digital Plus) / DTS 5.1ch / LPCM 2ch

AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS

Maximale Wi-Fi-Transmitterleistung 100 mW mit 2,4 GHz – 2,4835 GHz, 200 mW mit 5,15 GHz – 5,25 GHz, 100 mW mit 5,25 GHz – 5,35 GHz und 5,47 GHz – 5,725 GHz

AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS

Maximale BT-Transmitterleistung 100 mW bei 2,4 GHz – 2,4835 GHz

AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS

Maximale SRD-Transmitterleistung 25 mW bei 5,775 GHz – 5,875 GHz Subwoofer-Name HW-S800B / HW-S810B : PS-WB85D HW-S801B / HW-S811B : PS-WB86D Gewicht 6,4 kg Abmessungen (B x H x T) 238,0 x 240,8 x 238,0 mm VERSTÄRKER Nennausgangsleistung 200 W

AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS

Maximale SRD-Transmitterleistung 25 mW bei 5,775 GHz – 5,875 GHz HINWEIS

• Samsung Electronics Co., Ltd behält sich das Recht vor, Spezikationen ohne vorherigen Hinweis zu ändern.

• Gewicht und Abmessungen sind Annäherungswerte. Vorsichtsmaßnahmen: Die Soundbar wird bei der Wi-Fi-Aktivierung automatisch neu gestartet. Allgemeiner Stromverbrauch im Standby (W) 5,1 W So deaktivieren Sie die WLAN-Verbindung: Drücken und halten Sie die CH LEVEL-Taste an der Fernbedienung der Soundbar mehr als 30 Sekunden lang, um die WLAN-Verbindung ein-/auszuschalten. So deaktivieren Sie die Bluetooth-Verbindung: Drücken und halten Sie die TONE CONTROL-Taste an der Fernbedienung der Soundbar mehr als 30 Sekunden lang, um die Bluetooth-Verbindung ein-/auszuschalten.DEU - 35

• Hiermit erklärt Samsung Electronics, dass diese Funkausstattung mit der Direktive 2014/53/EU und den relevanten gesetzlichen Anforderungen von Großbritannien konform ist. Der vollständige Text der Konformitätserklärung ist unter folgender Internetadresse verfügbar: http://www.samsung.com navigieren Sie dort zu „Support“ und geben Sie den Modellnamen ein. Dieses Gerät kann in allen Ländern in der EU und in Großbritannien verwendet werden. Die 5GHz WLAN(Wi-Fi oder SRD)-Funktion dieses Gerätes darf nur im Innenbereich genutzt werden. [Korrekte Entsorgung der Batterien dieses Produkts] (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung zeigt an, dass die Batterie dieses Geräts nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmiumoder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Grenzwerten. Die in diesem Gerät verwendete Batterie darf nicht vom Benutzer ausgetauscht werden. Wenn Sie Informationen zum Austausch benötigen, wenden Sie sich bitte an den Kundendienst. Entsorgen Sie Batterien niemals in einem Feuer. Zerlegen, zerbrechen und bohren Sie die Batterie nicht an. Wenn Sie das Gerät entsorgen möchten, wird die Abfallsammelstelle die geeigneten Maßnahmen zum Recycling und zur Verarbeitung des Geräts und somit auch der Batterie ergreifen. Akku entfernen

• Wenden Sie sich an ein autorisiertes Servicecenter, wenn der Akku entnommen werden soll. Eine Anleitung zum Entfernen des Akkus erhalten Sie unter www. samsung.com/global/ecodesign_energy.

• Aus Sicherheitsgründen dürfen Sie nicht versuchen, den Akku zu entnehmen. Wird der Akku nicht ordnungsgemäß entfernt, kann dies zu Schäden an Akku und Gerät, zu Verletzungen und/oder zu einer Beeinträchtigung der Sicherheit des Geräts führen. Korrekte Entsorgung von Altgeräten Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf einem Elektro- oder Elektronikgerät, der Verpackung, Gebrauchsanweisung oder dem Garantieschein weist darauf hin, dass das Elektro- oder Elektronikgerät nicht im unsortierten Siedlungsabfall (Hausmüll) entsorgt werden darf, sondern einer getrennten Sammlung zugeführt werden muss. Sie sind verpichtet, dieses Gerät und Zubehörteile einer vom Hausmüll getrennten Erfassung zuzuführen. Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, sind vor der Abgabe an einer Erfassungsstelle zerstörungsfrei vom Altgerät zu trennen. Vertreiber von Elektro- oder Elektronikgeräten, einschließlich des Lebensmitteleinzel-, Fernabsatz- und Versandhandels, sind ab einer bestimmten Verkaufs-, Lager- bzw. Versandächengröße gesetzlich grundsätzlich zur unentgeltlichen Rücknahme von Altgeräten verpichtet, wenn Sie bei dem Vertreiber ein neues Gerät kaufen oder es sich um ein kleines Altgerät handelt, das bestimmte Maße nicht überschreitet. Nähere Informationen und Einzelheiten zu diesen Rücknahmemöglichkeiten und pichten erhalten Sie von dem jeweiligen Vertreiber. Endnutzer einschließlich privater Nutzer wenden sich an ihren öffentlich-rechtlichen Entsorgungsträger, um in Erfahrung zu bringen, wo sie das Altgerät für eine umweltfreundliche Entsorgung zurückgeben können. Gewerblichen Endnutzern stehen zusätzliche herstellerspezische Möglichkeiten zur Rückgabe zur Verfügung, die sie direkt beim Hersteller erfragen können. Bitte löschen Sie vor Abgabe an einer Erfassungsstelle selbstständig alle personenbezogenen Daten auf Ihrem Gerät. Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezischen Auagen wie z. B. REACH, WEEE, Batterien nden Sie unter: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/ KOMMISSIONSRICHTLINIE (EU) 2019/1782 Ökodesign-Anforderungen für externe Netzteile: www.samsung.com/global/ecodesign_componentDUT - 2 VEILIGHEIDSINFORMATIE VEILIGHEIDSWAARSCHUWINGEN OM DE KANS OP EEN ELEKTRISCHE SCHOK TE VERKLEINEN MAG U DE BEHUIZING NIET VERWIJDEREN (OF DE ACHTERZIJDE). ER BEVINDEN ZICH GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN GEREPAREERD. LAAT REPARATIE EN ONDERHOUD OVER AAN GEKWALIFICEERD SERVICEPERSONEEL. Zie onderstaande tabel voor een verklaring van symbolen die zich op uw Samsung-product kunnen bevinden. LET OP RISICO OP ELEKTRISCHE SCHOK. NIET OPENEN. Dit symbool geeft aan dat de spanning binnen in het apparaat hoog is. Elk contact met onderdelen binnen in het product is gevaarlijk. Dit symbool geeft aan dat er belangrijke informatie over het gebruik en onderhoud is meegeleverd met dit product. Klasse II-product: Dit symbool geeft aan dat voor dit toestel geen veiligheidsaansluiting op aarde (massa) is vereist. Als dit symbool niet aanwezig is op een product met een stroomkabel, dan MOET het product een betrouwbare aansluiting op aarde (massa) hebben. Wisselspanning: Dit symbool geeft aan dat de nominale spanning wisselspanning is. Gelijkspanning: Dit symbool geeft aan dat de nominale spanning gelijkspanning is. Let op. Raadpleeg voor gebruik de instructies: Dit symbool geeft aan dat de gebruiker de gebruikershandleiding moet raadplegen voor meer informatie over de veiligheid. WAARSCHUWING

TÄRKEITÄ HUOMAUTUKSIA

• Gamintojai, kurie palaiko šią funkciją: „Samsung“, „VIZIO“, „LG“, „Sony“, „Sharp“, „PHILIPS“, „PANASONIC“, „TOSHIBA“, „Hisense“, „RCA“

2.0 kanaler 3.1.2 kanaler 5.1.4 kanaler

5.1 kanaler 3.1.2 kanaler 5.1.4 kanaler

Dolby Atmos® 3.1.2 kanaler 5.1.4 kanaler Game

2.0 kanaler 3.1.2 kanaler 5.1.4 kanaler

5.1 kanaler 3.1.2 kanaler 5.1.4 kanaler

Dolby Atmos® 3.1.2 kanaler 5.1.4 kanaler Standard

2.0 kanaler 2.1 kanaler 2.1 kanaler

5.1 kanaler 3.1 kanaler 5.1 kanaler

Dolby Atmos® 3.1.2 kanaler 5.1.4 kanaler Adaptive Sound

2.0 kanaler 3.1.2 kanaler 5.1.4 kanaler

5.1 kanaler 3.1.2 kanaler 5.1.4 kanaler

Dolby Atmos® 3.1.2 kanaler 5.1.4 kanaler DTS Virtual:X

2.0 kanaler 3.1.2 kanaler 5.1.4 kanaler

5.1 kanaler 3.1.2 kanaler 5.1.4 kanaler

(Flerfunktion)-knappen

2.0 kanaler 2.1 kanaler 2.1 kanaler

5.1 kanaler 3.1 kanaler 5.1 kanaler
