MANUAL DE UTILIZARE HWS811B SAMSUNG

PENTRU A REDUCE PERICOLUL DE ELECTROCUTARE, NU DEMONTAȚI CAPACUL (SAU PARTEA DIN SPATE). ÎN INTERIOR NU EXISTĂ COMPONENTE CARE POT FI REPARATE DE CĂTRE UTILIZATOR. TOATE REPARAȚIILE TREBUIE EFECTUATE NUMAI DE CĂTRE PERSONAL DE CALIFICAT. Consultați tabelul de mai jos pentru o explicație a simbolurilor care pot apărea pe produsul dvs. Samsung. ATENȚIE RISC DE ELECTROCUTARE. A NU SE DESCHIDE. Acest simbol indică faptul că tensiunea din interior este ridicată. Orice fel de contact cu părțile interioare ale acestui produs este periculos. Acest simbol indică faptul că produsul este însoțit de documentație importantă privind utilizarea și întreținerea. Produs clasa II: Acest simbol indică faptul că nu este necesară legarea de siguranță la împământare. Dacă acest simbol nu este prezent pe un produs cu un cablu de alimentare, produsul TREBUIE să aibă o bună conexiune la împământare (masă). Tensiune CA: Tensiunea nominală marcată cu acest simbol este tensiune c.a. Tensiune c.c.: Tensiunea nominală marcată cu acest simbol este tensiune c.c. Atenție. Consultați Instrucțiunile de utilizare: Acest simbol îndrumă utilizatorul să consulte manualul de utilizare pentru mai multe informații legate de siguranță. AVERTISMENT

• Pentru a reduce riscul de incendiu sau de electrocutare, nu expuneți acest aparat electrocasnic la ploaie sau umiditate. ATENȚIE

• PENTRU A PREVENI ELECTROCUTAREA, POTRIVIȚI PARTEA LATĂ A ȘTECĂRULUI ÎN SLOTUL MAI LAT ȘI INTRODUCEȚI PÂNĂ LA CAPĂT.

• Acest aparat trebuie să e conectat în permanență la o priză de c.a. cu o conexiune de împământare, de protecție.

• Pentru a deconecta aparatul de la sursa de alimentare la rețea, ștecărul trebuie scos din priza de alimentare la rețea, astfel încât conectorul să rămână pregătit pentru funcționare.

• Nu expuneți aparatul la picurare sau stropire. Nu așezați pe aparat obiecte umplute cu lichide, cum ar vazele.

• Pentru a oprit complet aparatul, trebuie să scoateți ștecărul de alimentare din priza de perete. Prin urmare, ștecărul de alimentare trebuie să poată accesat ușor și rapid.ROM - 3

1. Asigurați-vă că sursa de alimentare cu c.a. sau c.c. din locuința dvs.

respectă cerințele energetice menționate pe eticheta de identicare situată pe partea inferioară a produsului. Instalați produsul pe orizontală, pe o bază adecvată (mobilă), lăsând sucient spațiu în jur pentru ventilare (7-10 cm). Asigurați-vă că sloturile de ventilare nu sunt acoperite. Nu plasați unitatea pe amplicatoare sau alte echipamente care se pot încinge. Această unitate este concepută pentru uz continuu. Pentru a opri complet unitatea, deconectați cablul de c.a. de la priza de perete. Dacă intenționați să nu utilizați unitatea pentru o perioadă mai lungă, deconectați o.

2. Deconectați cablul c.a. de la priza de perete în timpul furtunilor.

Vârfurile de tensiune produse de fulgere ar putea deteriora unitatea.

3. Nu expuneți unitatea la lumina directă a soarelui sau la alte surse de

căldură. Acest lucru poate cauza supraîncălzirea și defectarea unității.

4. Protejați aparatul de umiditate (de ex., vaze) sau de căldură excesivă (de

ex., un șemineu) sau de echipamentele care creează câmpuri magnetice sau electrice puternice. În cazul în care unitatea funcționează în mod necorespunzător, deconectați cablul de alimentare de la priza de perete de c.a. Produsul nu este destinat uzului industrial. Acesta este conceput exclusiv pentru uz personal. În cazul în care produsul este depozitat la temperaturi scăzute, poate apărea condensul. Dacă transportați unitatea pe timp de iarnă, așteptați aproximativ 2 ore până când unitatea ajunge la temperatura camerei înainte de utilizare.

5. Pot apărea incendii sau explozii, ducând la deteriorarea telecomenzii

• Evitați orice șoc asupra telecomenzii.

• Aveți grijă să nu lăsați substanțe străine, cum ar metale, lichide sau praf să intre în contact cu terminalul de încărcare al telecomenzii.

• Dacă telecomanda este deteriorată sau simțiți miros de fum sau ars, opriți imediat funcționarea și reparați-o la centrul de service Samsung.

• Nu dezasamblați telecomanda în mod arbitrar.

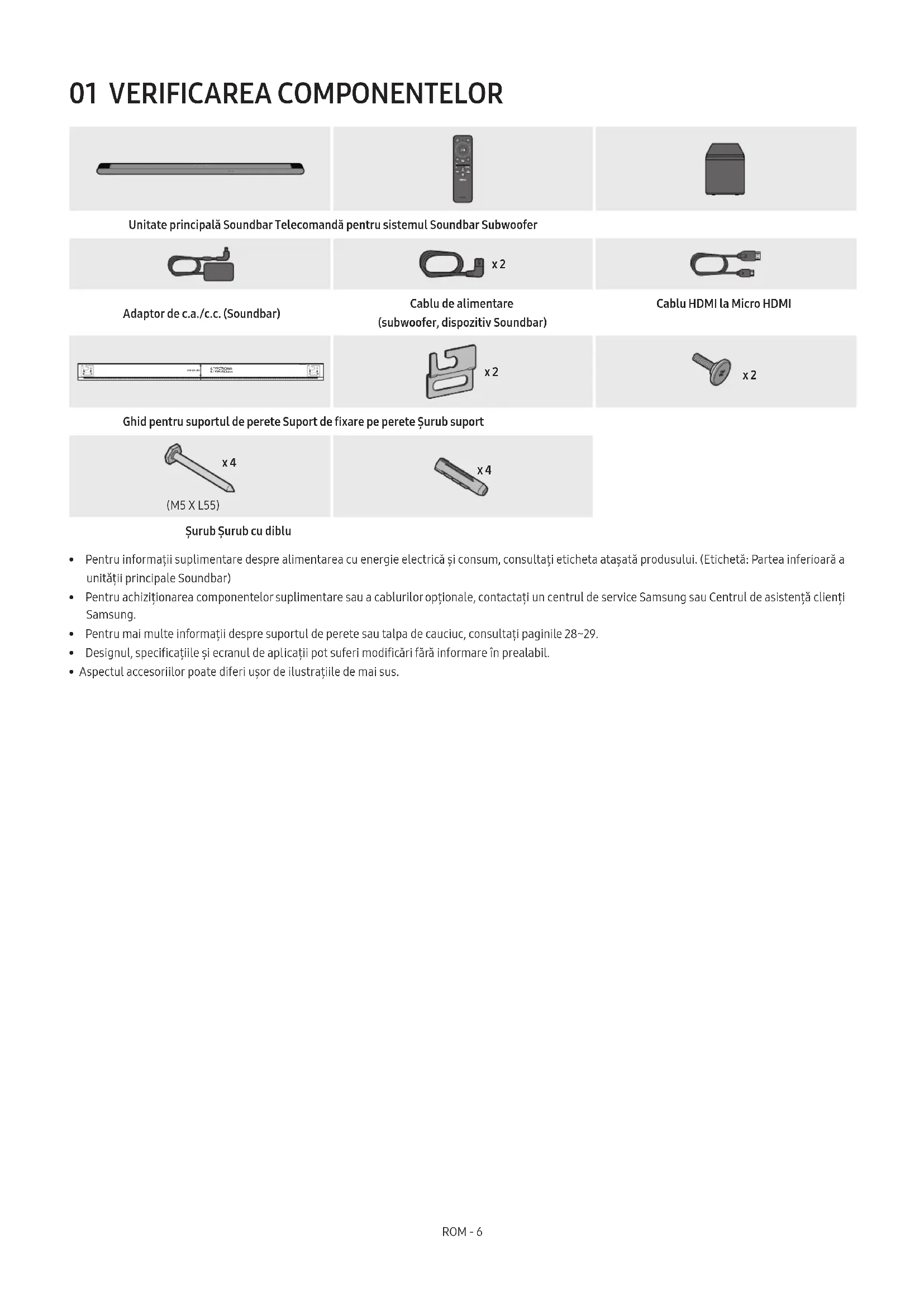

700mm x 2 x 2 Ghid pentru suportul de perete Suport de xare pe perete Șurub suport x 4 (M5 X L55) x 4 Șurub Șurub cu diblu

• Pentru informații suplimentare despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului. (Etichetă: Partea inferioară a unității principale Soundbar)

• Pentru achiziționarea componentelor suplimentare sau a cablurilor opționale, contactați un centrul de service Samsung sau Centrul de asistență clienți Samsung.

• Pentru mai multe informații despre suportul de perete sau talpa de cauciuc, consultați paginile 28~29.

• Designul, specicațiile și ecranul de aplicații pot suferi modicări fără informare în prealabil.

• Aspectul accesoriilor poate diferi ușor de ilustrațiile de mai sus.ROM - 7

02 PREZENTAREA GENERALĂ A PRODUSULUI

Panoul superior al dispozitivului Soundbar

1 Indicator LED Indicatorul LED clipește, luminează sau își schimbă culoarea în funcție de modul sau starea curentă a sistemului Soundbar. Culoarea indicatorului LED și numărul de lumini indică modul activ, după cum este descris mai jos.

• LED-ul multicolor devine White , Cyan , Green , Red și Blue , în funcție de mod sau de stare.

Butonul (Multifuncțional)

• În modul Stare de veghe, apăsați butonul (Multifuncțional) pentru a porni dispozitivul Soundbar.

• Apăsați butonul (Multi Function) (Multifuncțional) pentru a schimba modul. De ecare dată când schimbați modul, LED-ul se aprinde în alb și apoi se oprește. Indicator LED Alb pornit → oprit Alb pornit → oprit Alb pornit → oprit „TV ARC” „Wi-Fi” „Bluetooth”

Butonul (Volum) Reglează volumul.

Butonul (Microfon pornit/oprit) Apăsați butonul pentru a porni sau a opri microfonul. Atunci când microfonul este oprit, indicatorul LED va lumina roșu. Indicator LED Roșu pornit “Mic Off” “Mic On”

• Atunci când conectați cablul de c.a., butonul de alimentare va începe să funcționeze peste 4 până la 6 secunde.

• Atunci când porniți unitatea, va exista o întârziere de 4 până la 5 secunde înainte ca aceasta să emită sunete.

• Dacă auziți sunete atât de la TV, cât și de la Soundbar, accesați meniul Setări pentru sunetul televizorului și setați difuzoarele televizorului la Difuzor extern.

• Puteți să porniți și să opriți feedbackul audio prin intermediul aplicației SmartThings. Pentru a aa cum se utilizează aplicația SmartThings, consultați „Metoda 2. Conectarea prin Wi-Fi (rețea wireless)”.ROM - 8 Panoul din spate al dispozitivului Soundbar DC 19V SERVICE HDMI

1 SERVICE Conectați un dispozitiv de stocare USB pentru a actualiza software-ul produsului. 2 HDMI (ARC) Conectați la portul HDMI (ARC) de pe televizor. (Consultați pagina 17) 3 DC 19V Conectați adaptorul de alimentare c.a./c.c. (Intrare alimentare cu energie) (Consultați pagina 14)

• Atunci când deconectați cablul de alimentare al adaptorului electric AC/DC din priza de perete, trageți de ștecăr. Nu trageți de cablu.

• Nu conectați această unitate sau alte componente la o priză de c.a. înainte de nalizarea conexiunilor dintre componente.ROM - 9

• Utilizați telecomanda la o distanță de cel mult 6 m față de produs. Distanța de utilizare poate varia în funcție de condițiile ambientale wireless.

• Când telecomanda nu funcționează din cauza nivelului redus de energie a bateriei, încărcați-o folosind portul USB Tip-C.

• Imaginea poate varia în funcție de modelul respectiv al telecomenzii. Port USB (Tip-C) pentru încărcare Cum se utilizează telecomanda

Alimentare Pornește și oprește sistemul Soundbar. Indicator LED Culoarea cyan luminează intermitent X1 Activat Culoarea roșie luminează intermitent X3 Oprit

• Funcția Oprire automată alimentare Unitatea se oprește automat în următoarele situații:

• În modul „TV ARC”/„Wi-Fi”/„Bluetooth”, dacă nu primește semnal audio timp de 18 minute.

Sursă Apăsați pentru a selecta o sursă conectată la Soundbar.

• Feedback audio pornit/oprit Puteți porni sau opri Feedbackul audio. Mențineți apăsat pe butonul (Sursă) de pe telecomandă timp de cel puțin 5 secunde, când dispozitivul Soundbar este oprit (modul Stare de veghe). Indicator LED Culoarea cyan luminează intermitent X1 Activat Culoarea roșie luminează intermitent X1 Oprit

Sus/Jos/Stânga/ Dreapta Apăsați zonele indicate pentru a selecta Sus/Jos/Stânga/Dreapta. Apăsați Sus/Jos/Stânga/Dreapta pe buton pentru a selecta sau a seta funcții.

• Omiterea melodiilor Apăsați butonul Dreapta pentru a selecta șierul muzical următor. Apăsați butonul Stânga pentru a selecta șierul muzical anterior.

• ID SET Mențineți apăsat butonul Sus timp de 5 secunde pentru a naliza acțiunea ID SET (atunci când conectați dispozitivul la un subwoofer wireless sau la un difuzor spate wireless).

Redare/Pauză Puteți să redați sau să întrerupeți muzica apăsând butonul.

Dezactivare sunet Apăsați butonul (Dezactivare sunet) pentru a dezactiva sunetul. Apăsați-l din nou pentru a-l reactiva. Indicator LED Luminează intermitent XROM - 10

Info (Informații) Apăsați butonul pentru a așa informații referitoare la funcția actuală. (Consultați pagina 7) Când există conexiune cu Dolby Atmos®, indicatorul LED clipește de 3 ori în cyan.

SOUND MODE Apăsând butonul, puteți selecta modul audio dorit. De ecare dată când se schimbă modul, LED-ul multicolor luminează intermitent în alb. Indicator LED Luminează în intermitent în alb X1 „Surround” → „Game” → „Standard” → „Adaptive sound” → „DTS Virtual:X”

• Surround Furnizează un sunet mai amplu decât cel standard.

• Game Furnizează un sunet stereoscopic pentru a vă cufunda în acțiune în timpul jocului.

• Standard Redă sunetul original.

• Adaptive Sound Analizează conținutul în timp real și furnizează în mod automat un câmp acustic optim pe baza caracteristicilor conținutului.

• DTS Virtual:X Sunet 3D captivant pentru orice conținut.

VOLUME Apăsați butonul în sus sau în jos pentru a regla volumul. Indicator LED Albul se mută spre dreapta X1 Creștere volum Albul se mută spre stânga X1 Reducere volum

NIVEL WOOFER (BASS) Apăsați butonul în sus sau în jos pentru a regla nivelul wooferului (basului) la -12 sau de la -6 la +6. Pentru a seta nivelul de volum al wooferului (bas) la 0 (implicit), apăsați butonul.

Bluetooth PAIR Comutați sistemul Soundbar la modul de asociere Bluetooth. Când apăsați butonul, așajul LED se modică după cum este indicat mai jos.

• Până când se nalizează asocierea, LED-ul multicolor se schimbă în Roșu → Verde → Albastru, pe rând. Indicator LED Luminează intermitent roșu → verde → albastru Asociere Culoarea cyan luminează intermitent X3 Conexiunea este nalizată “Ready to connect via Bluetooth.”

CH LEVEL Apăsând butonul, puteți regla volumul ecărui difuzor.

• Pentru a controla volumul ecărui difuzor, selectați „Centre Level” sau „Front Top Level” din Setări de sunet, apoi reglați volumul între -6+și 6 folosind butoanele Sus/Jos.

• Dacă difuzoarele spate (comercializate separat) sunt conectate, sunt acceptate setările „Rear Level” și „Rear Top Level”. Pentru reglarea volumului „Rear Level” și „Rear Top Level” între -6 și +6 utilizând butoanele Sus/Jos. Indicator LED Luminează în intermitent în alb X1 „Centre Level” → „Front Top Level”ROM - 11

TONE CONTROL Apăsând butonul, puteți regla volumul sunetelor înalte sau joase. Elementul dorit poate ajustat folosind butoanele Sus/ Jos. Această funcție este activată în modul sunetului, cu excepția modului Standard.

• Pentru a controla volumul sunetelor înalte sau joase, selectați „Treble” sau „Bass” din Setări sunet, apoi reglați volumul între -6 și +6 utilizând butoanele Sus/Jos.

• După ce nivelul basului este modicat, nivelul wooferului trebuie, de asemenea, reglat corespunzător. Indicator LED Luminează în intermitent în alb X1 „Treble ” → „Bass ”

Control sunet Apăsând butonul, puteți seta funcția audio. Elementul dorit poate ajustat folosind butoanele Sus/Jos. De ecare dată când se schimbă modul, LED-ul multicolor luminează intermitent în alb. Indicator LED Luminează în intermitent în alb X1 “SpaceFit Sound” → “Active Voice Amplier” → “Voice enhancement” → “Night Mode” → “Sync” → “Virtual”

• Voice enhancement îmbunătățește audiția dialogurilor în lme și la televizor.

• Night Mode este optimizat pentru vizionarea în timpul nopții, având setările reglate pentru a reduce volumul, dar păstrând dialogul clar.

• Țineți apăsat butonul (Control sunet) timp de aproximativ 5 secunde pentru a regla sunetul pentru ecare bandă de frecvență. Se pot selecta 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz și 10 kHz folosind butoanele Stânga/Dreapta, iar ecare se poate regla la o setare între -6 și +6 prin intermediul butoanelor Sus/Jos. (Asigurați-vă că ați setat în modul “STANDARD”).

• Dacă semnalul video de pe televizor și semnalul audio de la dispozitivul Soundbar nu sunt sincronizate, selectați „Sync” în Control sunet, iar apoi setați decalajul audio între 0 și 300 milisecunde cu ajutorul butoanelor Sus/Jos.

• Opțiunea „Sync” este disponibilă numai pentru anumite funcții.

• Funcția Virtual poate pornită/Oprită utilizând butoanele Sus/Jos. 14 Port USB (Tip-C) pentru încărcare Indicatorul LED se aprinde în timpul încărcării. Când bateria este complet încărcată, LED-ul se stinge.

• Nu este furnizat cablul USB.

• Când telecomanda nu funcționează din cauza nivelului redus de energie a bateriei, încărcați-o folosind portul USB Tip-C. Active Voice Amplier (AVA)

• Analizează zgomotul extern în timp real în timp ce dispozitivul Soundbar redă sunete, astfel încât sunetul vocilor să poată auzit întotdeauna clar.

• Datele nu sunt salvate în timpul analizei. Folosirea Butoanelor ascunse (Butoane cu mai multe funcții) Buton ascuns Pagină de referință Buton telecomandă Funcție WOOFER (Sus) Telecomandă TV activată/dezactivată (modul standby) pagina 13 Sus ID SET pagina 9 (Control sunet) Egalizator cu 7 benzi pagina 11 (Sursă) Feedback audio pornit/oprit (mod Stare de veghe) pagina 9ROM - 12 Specicații ieșire pentru diferitele moduri de sound effect (efect sunet) Efect Intrare Ieșire Doar cu subwoofer Cu subwoofer și cu kitul wireless de difuzoare spate Surround

• Kitul de difuzoare wireless spate Samsung poate achiziționat separat. Pentru achiziționarea unui kit, contactați vânzătorul de la care ați achiziționat sistemul Soundbar.

• Difuzoarele Surround nu vor furniza sunet pe 2 canale de ieșire atunci când modul STANDARD este în curs de utilizare. Pentru a activa sunetul difuzoarelor surround, schimbați modul efectului în SURROUND.

• Atunci când sursa de intrare este Dolby Atmos®, setarea doar Subwoofer furnizează sunet pe 3.1.2 canale, în timp ce subwooferul și kitul wireless de difuzoare spate furnizează sunet pe 5.1.4 canale.ROM - 13 Reglarea volumului dispozitivului Soundbar cu o telecomandă TV Reglarea volumului sistemului Soundbar cu ajutorul telecomenzii televizorului.

• Această funcție poate utilizată doar cu telecomenzi IR. Telecomenzile cu Bluetooth (telecomenzi care necesită asociere) nu sunt acceptate.

• Pentru a utiliza această funcție, setați difuzoarele televizorului la Difuzoare externe.

• Producători care acceptă această funcție: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Opriți sistemul Soundbar.

2. Apăsați în sus și țineți apăsat pe butonul WOOFER timp de 5 secunde.

De ecare dată când apăsați butonul WOOFER în sus și îl țineți apăsat timp de 5 secunde, modul va comuta în secvența: „OFF-TV REMOTE” (Modul implicit), „SAMSUNG-TV REMOTE”, „ALL-TV REMOTE”. Buton telecomandă Indicator LED Stare (Mod implicit) Culoarea roșie luminează intermitent X1 „OFF-TV REMOTE” (Mod implicit) Dezactivați telecomanda televizorului. Culoarea cyan luminează intermitent X1 „SAMSUNG-TV REMOTE” Activați telecomanda IR a unui televizor Samsung. Culoarea albastră luminează intermitent X1 „ALL-TV REMOTE” Activați telecomanda IR a unui televizor terț.ROM - 14

04 CONECTAREA SISTEMULUI SOUNDBAR

Conectarea unităților la o sursă de alimentare Utilizați cablul de alimentare pentru a conecta subwooferul și dispozitivul Soundbar la o priză electrică în următoarea ordine:

• Pentru informații suplimentare despre puterea necesară și consum, consultați eticheta atașată produsului. (Etichetă: Partea inferioară a unității principale Soundbar)

1. Conectați cablul de alimentare la subwoofer.

Spatele subwoofer-ului Cablu de alimentare

2. Conectați cablul de alimentare la dispozitivul Soundbar.

Partea din spate a unității principale Soundbar DC 19V DC 19V Cablu de alimentare Adaptor de c.a./c.c. 3. Conectați cablul de alimentare la sistemul Soundbar și la subwoofer. Subwooferul este conectat în mod automat atunci când sistemul Soundbar este pornit. LED LINK – lumina albastră este aprinsă NOTĂ

• Conectați alimentarea subwooferului înainte de a conecta sistemul Soundbar. Subwooferul se va conecta automat când porniți sistemul Soundbar.

• Dacă deconectați și reconectați cablul de alimentare când produsul este pornit, sistemul Soundbar se activează automat.ROM - 15 Conectarea manuală a subwooferului Înainte de a realiza procedura de conectare manuală de mai jos:

• Vericați dacă sunt conectate corespunzător cablurile de alimentare pentru sistemul Soundbar și subwoofer.

• Asigurați-vă că sistemul Soundbar este oprit.

1. Opriți unitatea principală Soundbar.

2. Țineți apăsat ID SET de pe partea din spate a subwooferului cel puțin 5 secunde.

• Indicatorul roșu din partea din spate a ecărui difuzor se stinge și începe să se aprindă intermitent indicatorul albastru. 5 Sec Spatele subwoofer-ului Albastru intermitent rapid Spatele subwoofer-ului

3. Apăsați butonul Sus de pe telecomandă timp de 5 secunde.

• Dispozitivul Soundbar se va activa în mod automat atunci când acțiunea ID SET este nalizată. 5 Sec Indicator LED Luminează intermitent roșu → verde → albastru

4. Vericați dacă indicatorul LINK LED luminează continuu albastru (conexiune nalizată).

LED LINK – lumina albastră este aprinsă Indicatorul LINK LED nu mai luminează în mod intermitent și se aprinde continuu în albastru atunci când se realizează conectarea dintre unitatea Soundbar și subwooferul wireless.ROM - 16 Indicatoarele luminoase cu LED din partea din spate a subwooferului LED Stare Descriere Rezoluție Albastru Activat Conectat cu succes (funcționare normală)

Intermitent Recuperarea conexiunii Vericați dacă este conectat corect cablul de alimentare atașat la unitatea Soundbar principală sau așteptați aproximativ 5 minute. Dacă luminarea intermitentă continuă, încercați să conectați subwooferul manual. Consultați pagina 15. Roșu Activat Standby (cu unitatea principală Soundbar oprită) Vericați dacă este conectat corect cablul de alimentare atașat la unitatea Soundbar principală. Conexiune eșuată Conectați din nou. Consultați instrucțiunile privind conectarea manuală de la pagina 15. Roșu și albastru Intermitent Defecțiune Consultați informațiile de contact ale Centrului de service Samsung din acest manual. NOTĂ

• Dacă unitatea principală este oprită, subwooferul wireless va intra în modul Stare de veghe, iar LED-ul STANDBY de pe partea din spate a subwooferului se va aprinde în culoarea roșie după ce se aprinde intermitent în culoarea albastră de câteva ori.

• Dacă folosiți un dispozitiv care utilizează aceeași frecvență ca dispozitivul Soundbar în apropierea acestuia, interferențele pot provoca întreruperi ale sunetului.

• Distanța maximă de transmisie a semnalului wireless al unității principale este de aproximativ 10 m, dar poate varia în funcție de mediul de operare. Dacă între unitatea principală și subwooferul wireless se aă un perete din beton armat sau un perete metalic, este posibil ca sistemul să nu funcționeze deloc, deoarece semnalul wireless nu poate trece prin metal. ATENȚIE

• Antenele de recepție a semnalului wireless sunt integrate în subwooferul wireless. Țineți unitatea departe de apă și umiditate.

• Pentru randament optim, asigurați-vă că zona din jurul subwooferului wireless nu prezintă obstacole. Conectarea unui SWA-9500S (vândut separat) la dispozitivul Soundbar Experimentați un sunet surround wireless de calitate conectând Kitul wireless de boxe spate Samsung (SWA-9500S, vândut separat) la sistemul dvs. Soundbar. Pentru informații detaliate despre conexiuni, consultați manualul Kitul de difuzoare wireless spate Samsung.ROM - 17

• Atunci când utilizați un cablu HDMI la Micro HDMI, aveți grijă să nu rupeți terminalul cablului.

• Când este conectat cablul HDMI, semnalul HDMI este primit primul.

• Pentru a conecta cablul HDMI între televizor și Soundbar, asigurați-vă că ați conectat terminalele marcate ARC. În caz contrar, este posibil ca sunetul televizorului să nu e redat.

• Cablul recomandat este High Speed HDMI Cable with Ethernet. HDMI IN (ARC) SERVICE HDMI (ARC) Conectați-vă la portul HDMI IN (ARC) sau (eARC) al televizorului. Conectați-vă la portul HDMI (ARC) de pe unitatea principală Soundbar. Cablu HDMI la Micro HDMI Partea din spate a dispozitivului Soundbar Partea superioară a dispozitivului Soundbar Indicator LED Alb pornit → oprit „TV ARC”

1. Cu sistemul Soundbar și televizorul oprite, conectați cablul HDMI, după cum este indicat în gură.

2. Porniți sistemul Soundbar și televizorul.

3. Televizorul va reda sunet prin sistemul Soundbar.

• Când sunetul televizorului nu este redat, apăsați butonul (Multifuncțional) din partea superioară a dispozitivului Soundbar sau butonul (Sursă) de pe telecomandă pentru a selecta modul „TV ARC”.

• Dacă sunetul nu este redat, vericați din nou conexiunea cablului HDMI.

• Utilizați butoanele de volum de pe telecomanda televizorului pentru a controla volumul sistemului Soundbar. NOTĂ

• Vă recomandăm să folosiți un cablu HDMI fără ferită (coreless), dacă se poate. Dacă folosiți un cablu HDMI cu ferită (cored), folosiți unul al cărui diametru este mai mic de 14 mm.

• Această funcție nu este disponibilă în cazul în care cablul HDMI nu suportă ARC.

• Când semnalul audio dintr-o difuzare este codat cu Dolby Digital și „Format audio digital de ieșire” de pe televizorul dvs. este setat la PCM, vă recomandăm să schimbați setarea la Dolby Digital. După ce modicați setarea televizorul dvs., veți avea o calitate mai bună a sunetului. (Meniul televizorului poate folosi cuvinte diferite pentru Dolby Digital și PCM în funcție de producător.)ROM - 18 Conectarea prin Bluetooth Când un televizor Samsung este conectat prin Bluetooth, puteți auzi sunetul stereo fără să vă faceți probleme de cabluri.

• Poate conectat un singur televizor Samsung.

• Poate conectat un televizor Samsung care acceptă Bluetooth. Vericați specicațiile televizorului dvs. Prima conectare

CH LEVEL TONE CONTROL (SAU) Modul „Bluetooth” 5 Sec Luminează intermitent roșu → verde → albastru Asociere Culoarea cyan luminează intermitent X3 Conexiunea este nalizată

• Până când se nalizează asocierea, LED-ul multicolor se schimbă în Roșu → Verde → Albastru, pe rând. “Ready to connect via Bluetooth.”

2. Selectați modul Bluetooth de pe televizorul Samsung.

(De exemplu, Start ( ) → Meniu → Setări ( ) → Toate setările ( ) → Sunet → Ieșire sunet → Listă de difuzoare Bluetooth → [AV] Samsung Soundbar S***B (Bluetooth))

3. Selectați „[AV] Samsung Soundbar S***B” din lista care apare pe ecranul televizorului.

Un sistem Soundbar disponibil este indicat cu „Necesită asociere” sau „Asociat” în lista de dispozitive Bluetooth a televizorului. Pentru a conecta televizorul Samsung la sistemul Soundbar, selectați mesajul și apoi stabiliți o conexiune.

4. Acum puteți auzi sunetul televizorului Samsung prin Soundbar.

În cazul în care dispozitivul nu se conectează

• Dacă aveți deja un dispozitiv Soundbar (de exemplu, [AV] Samsung Soundbar S***B) în lista de difuzoare a televizorului Samsung, ștergeți-l.

• Apoi repetați pașii de la 1 la 3. Deconectarea sistemului Soundbar de la televizorul Samsung Apăsați butonul (Multifuncțional) din partea de sus a dispozitivului Soundbar sau butonul (Sursă) de pe telecomandă pentru a selecta alt mod decât „Bluetooth”.

• Deconectarea durează câteva momente, deoarece televizorul Samsung trebuie să primească un răspuns de la Soundbar. (Timpul necesar poate diferit, în funcție de modelul televizorului Samsung.) Note despre conexiunea Bluetooth

• Localizați un dispozitiv nou pe o rază de 1 metru pentru a-l conecta prin comunicare Bluetooth.

• Dacă vi se solicită codul PIN când conectați un dispozitiv Bluetooth, introduceți <0000>.

• Sistemul Soundbar se oprește automat după 18 minute în starea Pregătit.

• Este posibil ca sistemul Soundbar să nu efectueze căutarea Bluetooth sau să nu se conecteze corect în următoarele situații: ‒ Dacă există un câmp electric puternic în jurul sistemului Soundbar. ‒ Dacă mai multe dispozitive Bluetooth sunt asociate simultan cu sistemul Soundbar. ‒ Dacă un dispozitiv Bluetooth este dezactivat, nu este la locul său sau nu funcționează corespunzător.

• Dispozitivele electronice pot provoca interferențe radio. Dispozitivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.ROM - 19 Conectarea prin Wi-Fi Lista de vericare înainte de conectare

• Conexiunea Wi-Fi este disponibilă doar pe televizoarele Samsung.

• Asigurați-vă că routerul wireless (Wi-Fi) este pornit și că televizorul este conectat la router.

• Televizorul și dispozitivul Soundbar trebuie să e conectate la aceeași rețea wireless (Wi-Fi).

• Dacă routerul wireless (Wi-Fi) utilizează un canal DFS, nu veți putea să stabiliți o conexiune Wi-Fi între TV și dispozitivul Soundbar. Pentru detalii, contactați furnizorul dvs. de servicii de internet.

• Deoarece meniurile pot diferi, în funcție de anul de fabricație, consultați manualul televizorului.

• Pentru a conecta televizorul la dispozitivul Soundbar prin Wi-Fi, conectați mai întâi dispozitivul Soundbar la routerul wireless. Pentru detalii referitoare la modul de stabilire a conexiunii Wi-Fi, consultați pagina 25. 1. Pentru mai multe informații despre conectarea prin Wi-Fi a dispozitivului Soundbar, consultați pagina 25, „Metoda 2. Conectarea prin Wi-Fi (rețea wireless)”.

2. Schimbați sursa de intrare a televizorului la Soundbar din meniul Audio.

• Televizoare Samsung lansate în 2017 sau ulterior Sunet → Ieșire sunet → [AV] Samsung Soundbar S***B (Wi-Fi)ROM - 20 Conectarea la un televizor care acceptă Dolby Atmos Lista de vericare înainte de conectare

• Dolby Atmos® este acceptat în modul „TV ARC” sau „Wi-Fi”.

• Vericați dacă este compatibil conținutul cu Dolby Atmos®. HDMI IN (ARC) SERVICE HDMI (ARC) Conectați-vă la portul HDMI IN (TV-ARC) al televizorului. Cablu HDMI la Micro HDMI Partea din spate a dispozitivului Soundbar Partea superioară a dispozitivului Soundbar Indicator LED Alb pornit → oprit „TV ARC”

1. Cu sistemul Soundbar și televizorul oprite, conectați cablul HDMI, după cum este indicat în gură.

2. Porniți sistemul Soundbar și televizorul.

3. Sunetul televizorului este redat prin Soundbar.

Indicator LED Alb pornit → oprit „Wi-Fi” Meniul televizorului Wi-Fi

1. Conectați dispozitivul Soundbar și televizorul la aceeași rețea wireless (Wi-Fi).

2. Pentru redarea sunetului televizorului, selectați sistemul Soundbar.

3. Sunetul televizorului este redat prin Soundbar.

• Atunci când utilizați Dolby Atmos®: Dacă sursa de intrare este Dolby Atmos®, consultați „Specicații ieșire pentru diferitele moduri de sound effect (efect sunet)” de la pagina 12.

• Congurarea Dolby Atmos® pe un player BD sau pe un alt dispozitiv conectat la televizor. Deschideți opțiunile pentru ieșirea audio din meniul de setări pentru playerul BD sau un alt dispozitiv și asigurați-vă că este selectată opțiunea „Fără codicare” pentru Bitstream. De exemplu, pe un BD player Samsung, accesați Meniul acasă → Sunet → Ieșire digitală și apoi selectați Bitstream (neprocesat).

• Această funcție este disponibilă pentru unele modele de televizoare Samsung și dispozitive Soundbar.ROM - 21 Utilizarea funcției Q-Symphony Pentru Q-Symphony, dispozitivul Soundbar se sincronizează cu un televizor Samsung pentru a reda sunet prin cele două dispozitive pentru un efect surround optim. Când este conectat dispozitivul Soundbar, apare meniul „TV+Soundbar” sub meniul Ieșire sunet al televizorului. Selectați meniul corespunzător. Meniul televizorului Cablu HDMI la Micro HDMI Indicator LED Alb pornit → oprit „TV ARC”

• Exemplu de meniu al televizorului: TV + [AV] Numele de serie al dispozitivului Soundbar (HDMI) Indicator LED Alb pornit → oprit „Wi-Fi” Meniul televizorului Wi-Fi

• Exemplu de meniu al televizorului: TV + [AV] Soundbar (numele de serie) (Wi-Fi) NOTĂ

• Poate funcționa conform codecului acceptat de televizor.

• Această funcție este acceptată doar când este conectat cablul HDMI sau Wi-Fi.

• Asigurați-vă că televizorul și dispozitivul Soundbar sunt conectate la același router wireless/aceeași frecvență.

• Această funcție este disponibilă pentru unele modele de televizoare Samsung și dispozitive Soundbar.ROM - 22 Utilizarea funcției Spacet sound Oferă o calitate a sunetului optimizată prin analizarea intervalelor de ascultare. Metoda 1. Conectarea prin sistemul Soundbar Pentru a activa această funcție, porniți modul SpaceFit Sound de pe telecomanda dispozitivului Soundbar. ( (Control sunet) → „SpaceFit Sound Off” → ( Sus ) → „SpaceFit Sound On”)

• Aceasta este disponibilă pentru toate modurile de sunet. Metoda 2. Conectarea prin televizor Pentru a activa această funcție, porniți modul Sunet adaptabil+ din meniul televizorului Samsung. (Start ( ) → Meniu → Setări ( ) → Toate setările ( ) → General → Setări Mod inteligent → Sunet adaptabil+)

• Modul sunetului dispozitivului Soundbar se va schimba automat în Sunet adaptabil+ dacă activați modul Sunet adaptabil+ pe TV. NOTĂ Această funcție este disponibilă când dispozitivul Soundbar se conectează la unele modele de televizoare Samsung.ROM - 23

06 CONECTAREA UNUI DISPOZITIV EXTERN

Metoda 1. Conectarea prin Bluetooth Când un dispozitiv mobil este conectat prin Bluetooth, puteți auzi sunetul stereo fără să vă faceți probleme de cabluri.

• Când conectați un dispozitiv Bluetooth asociat cu sistemul Soundbar oprit, acesta pornește automat. Dispozitiv mobil Prima conectare Când vă conectați la un dispozitiv Bluetooth nou, asigurați-vă că dispozitivul se aă într-o rază de 1 metru.

CH LEVEL TONE CONTROL (SAU) Modul „Bluetooth” 5 Sec Luminează intermitent roșu → verde → albastru Asociere Culoarea cyan luminează intermitent X3 Conexiunea este nalizată

• Până când se nalizează asocierea, LED-ul multicolor se schimbă în Roșu → Verde → Albastru, pe rând. “Ready to connect via Bluetooth.”

2. Pe dispozitivul dvs., selectați „[AV] Samsung Soundbar S***B” din lista care apare.

3. Redați șierele muzicale de pe dispozitivul conectat prin Bluetooth prin intermediul sistemului Soundbar.

În cazul în care dispozitivul nu se conectează

• Dacă aveți deja un dispozitiv Soundbar (de exemplu, „[AV] Samsung Soundbar S***B”) în lista de difuzoare a dispozitivului mobil, ștergeți-l.

• Repetați pașii 1 și 2. Note despre conexiunea Bluetooth

• Localizați un dispozitiv nou pe o rază de 1 metru pentru a-l conecta prin comunicare Bluetooth.

• Dacă vi se solicită codul PIN când conectați un dispozitiv Bluetooth, introduceți <0000>.

• Sistemul Soundbar se oprește automat după 18 minute în starea Pregătit.

• Este posibil ca sistemul Soundbar să nu efectueze căutarea Bluetooth sau să nu se conecteze corect în următoarele situații: ‒ Dacă există un câmp electric puternic în jurul sistemului Soundbar. ‒ Dacă mai multe dispozitive Bluetooth sunt asociate simultan cu sistemul Soundbar. ‒ Dacă un dispozitiv Bluetooth este dezactivat, nu este la locul său sau nu funcționează corespunzător.

• Dispozitivele electronice pot provoca interferențe radio. Dispozitivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.

• Dispozitivul Soundbar acceptă datele SBC (44,1 kHz, 48 kHz).

• Conectați numai la un dispozitiv Bluetooth care acceptă funcția A2DP (AV).

• Nu puteți conecta dispozitivul Soundbar la un dispozitiv Bluetooth care acceptă numai funcția HF (Hands Free – Mâini libere).

• Atunci când conectați dispozitivul Soundbar la un dispozitiv Bluetooth, așezați-le cât mai aproape unul de celălalt.

• Cu cât dispozitivul Soundbar și dispozitivul Bluetooth sunt mai departe unul de celălalt, cu atât mai slabă va deveni calitatea sunetului. Conexiunea Bluetooth se poate întrerupe atunci când dispozitivele nu se aă în aria de acoperire.

• Este posibil să observați o funcționare defectuoasă a conexiunii Bluetooth în zonele cu recepție slabă.ROM - 24

• Este posibil ca un dispozitiv Bluetooth să funcționeze distorsionat sau incorect în următoarele condiții: ‒ Atunci când corpul se aă în contact cu un emițător-receptor de semnal de pe dispozitivul Bluetooth sau de pe Soundbar ‒ În colțuri sau atunci când există un obstacol în apropiere, cum ar un perete sau un perete despărțitor, unde se pot produce uctuații de alimentare. ‒ Atunci când este expus la interferențe radio de la alte produse care funcționează pe aceeași gamă de frecvențe, cum ar echipamentele medicale, cuptoarele cu microunde și dispozitivele LAN wireless. ‒ Obstacolele, cum ar ușile și pereții, pot afecta calitatea sunetelor chiar și atunci când dispozitivele se aă în raza de acoperire.

• Rețineți că dispozitivul Soundbar nu poate asociat cu alte dispozitive Bluetooth atunci când folosește opțiunea Bluetooth.

• Acest dispozitiv wireless poate provoca interferențe electrice în timpul funcționării. Deconectarea dispozitivului Soundbar de la dispozitivul Bluetooth Puteți deconecta dispozitivul Soundbar de la dispozitivul Bluetooth. Pentru instrucțiuni, consultați manualul utilizatorului pentru dispozitivul Bluetooth.

• Dispozitivul Soundbar va deconectat.

• Dacă sistemul Soundbar este deconectat de la dispozitivul Bluetooth, indicatorul LED multicolor de pe Soundbar se aprinde intermitent „Roșu” de trei ori. Deconectarea unității Soundbar de la dispozitivul Bluetooth Apăsați butonul (Multifuncțional) din partea de sus a dispozitivului Soundbar sau butonul (Sursă) de pe telecomandă pentru a selecta modul „Bluetooth”.

• Deconectarea durează câteva momente, deoarece dispozitivul Bluetooth trebuie să primească un răspuns de la Soundbar. (Deconectarea poate diferită, în funcție de modelul dispozitivului Bluetooth)ROM - 25 Metoda 2. Conectarea prin Wi-Fi (rețea wireless) Pentru a conecta sistemul Soundbar la un dispozitiv mobil printr-o rețea wireless (Wi-Fi), este necesară aplicația SmartThings. Prima conectare

1. Instalați și lansați aplicația SmartThings pe dispozitivul mobil (smartphone sau tabletă).

2. Pe aplicație, urmați instrucțiunile de pe ecran pentru a adăuga sistemul Soundbar.

• Este posibil ca meniul pop-up automat (cea de-a doua captură de ecran de mai jos) să nu e disponibil pe unele dispozitive. Dacă nu apare fereastra pop-up, apăsați „ ” pe ecranul Home. Sistemul Soundbar este adăugat la aplicație.

• Ilustrația de mai sus poate varia în funcție de versiunea aplicației. Lansarea aplicațiilor Meniul automat de tip pop-up Adăugare dispozitiv Aplicația SmartThingsROM - 26 Utilizarea funcției Tap Sound Atingeți sistemul Soundbar cu dispozitivul dvs. mobil pentru a reda sonorul conținutului de pe dispozitivul mobil prin Soundbar.

• Este posibil ca această funcție să nu e acceptată, în funcție de dispozitivul mobil.

• Această funcție este compatibilă cu dispozitive mobile Samsung cu Android 8.1 sau o versiune ulterioară. Partea superioară a dispozitivului Soundbar Dispozitiv mobil Aplicația SmartThings

1. Porniți funcția Tap Sound pe dispozitivul dvs. mobil.

• Pentru detalii despre modul în care puteți activa funcția, consultați „Setarea funcției Tap Sound” de mai jos.

2. Atingeți sistemul Soundbar cu dispozitivul mobil. Selectați „Start now” din fereastra de mesaj așată.

O conexiune este stabilită între dispozitivul mobil și sistemul Soundbar prin intermediul Bluetooth.

3. Redați sonorul conținutului de pe dispozitivul mobil prin Soundbar.

• Această funcție conectează un dispozitiv mobil la Soundbar prin intermediul Bluetooth, prin detectarea vibrației care apare când dispozitivul atinge Soundbar.

• Asigurați-vă că dispozitivul mobil nu atinge un colț ascuțit al sistemului Soundbar. Sistemul Soundbar sau dispozitivul mobil poate zgâriat sau deteriorat.

• Vă recomandăm să protejați dispozitivul mobil cu o husă. Atingeți ușor suprafața extinsă din partea superioară a sistemului Soundbar, fără a folosi forță excesivă.

• Pentru a utiliza această funcție, actualizați aplicația SmartThings la cea mai recentă versiune. Este posibil ca funcția să nu e acceptată, în funcție de versiunea aplicației. Setarea funcției Tap Sound Utilizați aplicația SmartThings pentru a porni funcția Tap View, Tap Sound.

1. Pe dispozitivul mobil, rulați aplicația SmartThings.

2. Selectați ( → ) pe ecranul aplicației SmartThings așat pe dispozitivul mobil.

3. Setați „Tap View, Tap Sound” la Pornit pentru a permite funcției să funcționeze când un dispozitiv mobil este apropiat de Soundbar. Funcția este pornită. NOTĂ

• Când dispozitivul mobil este în modul de economisire a energiei, funcția Tap Sound nu funcționează.

• Funcția Tap Sound ar putea să nu funcționeze dacă există dispozitive în apropiere de sistemul Soundbar care cauzează interferențe radio, precum alte dispozitive electrice. Asigurați-vă că dispozitivele care pot cauza interferențe radio sunt plasate la o distanță sucientă de sistemul Soundbar.ROM - 27

07 CONECTAREA PRIN APPLE AIRPLAY 2

• Este posibil ca această funcție să nu e disponibilă în unele țări.

• Acest dispozitiv Soundbar Samsung acceptă AirPlay 2 și necesită sistemul de operare iOS 11.4 sau o versiune ulterioară. Cu AirPlay 2, puteți difuza muzică, podcasturi și alte șiere audio de pe dispozitivele Apple pe sistemul Samsung Soundbar.

• Asigurați-vă că dispozitivul Soundbar este pornit și conectat la aceeași rețea Wi-Fi cu cea a dispozitivului Apple.

• Selectați dintr-o aplicație care acceptă AirPlay sau din Centrul de control al dispozitivului iPhone, iPad sau Mac.

• Pentru a reda sunetul dorit, selectați Soundbar din lista dispozitivelor disponibile.ROM - 28 08 MONTAREA SUPORTULUI DE PERETE Măsuri de siguranță privind instalarea

• Instalați numai pe un perete vertical.

• Evitați montarea într-un loc expus la umiditate sau temperaturi ridicate.

• Vericați rezistența peretelui și dacă acesta este sucient de rezistent pentru a susține greutatea produsului. În caz contrar, ranforsați-l sau montați sistemul pe un alt perete.

• Conectați cablurile de la unitate la dispozitivele externe înainte de a monta dispozitivul Soundbar pe perete.

• Opriți echipamentul și scoateți-l din priză înainte de instalare. În caz contrar, există risc de electrocutare. Componente pentru montarea pe perete AH81-15127A-01 A TYPE

700mm Ghid pentru suportul de perete x 2 x 4 (M5 X L55) Șurub suport Șurub x 2 x 4 Suport de xare pe perete Șurub cu diblu

1. Plasați Ghidaj de montare pe perete pe suprafața peretelui.

• Ghidajul de montare pe perete trebuie să e uniform.

• Dacă televizorul dvs. este montat pe perete, instalați dispozitivul Soundbar la cel puțin 5 cm sub televizor. 5 cm sau mai mult

2. Aliniați Linia centrală a ghidajului de montare pe perete cu centrul

televizorului (dacă montați dispozitivul Soundbar sub televizor), apoi xați Ghidajul de montare pe perete pe perete utilizând bandă adezivă.

• Dacă nu montați sub un televizor, așezați linia centrală în centrul zonei de instalare.

740mmB TYPE 700mm Linie centrală

3. Introduceți vârful unui stilou sau al unui creion ascuțit prin centrul

imaginilor TIP A și TIP B la ecare capăt al ghidajului pentru a marca găurile pentru șuruburile de susținere, apoi scoateți ghidajul de montare pe perete. AH81-15127A-01 A TYPE

4. Utilizând un burghiu de dimensiune corespunzătoare, realizați o gaură

în perete în dreptul ecărui marcaj.

• Dacă marcajele nu corespund cu pozițiile bolțurilor, asigurați-vă că introduceți ancorele sau diblurile Molly corespunzătoare în găuri înainte de a introduce șuruburile de susținere. Dacă utilizați ancore sau dibluri Molly, asigurați-vă că găurile pe care le realizați sunt sucient de mari pentru ancorele sau diblurile Molly utilizate.

5. Împingeți un șurub (nefurnizat) prin ecare șurub, apoi înșurubați bine

ecare șurub în câte o gaură pentru șurubul de susținere.ROM - 29

6. Instalați cele 2 suporturi de xare pe perete având orientarea corectă pe

partea din spate a dispozitivului Soundbar utilizând 2 șuruburi de xare.

• La montare, asigurați-vă că piesele de susținere ale suporturilor de xare pe perete se aă în spatele dispozitivului Soundbar. Spate Soundbar Dreapta Soundbar

7. Instalați dispozitivul Soundbar cu suporturile de xare pe perete

atașate, suspendând suporturile de xare pe perete de șuruburile de xare de pe perete.

8. Glisați dispozitivul Soundbar în jos, după cum puteți vedea mai jos,

astfel încât suporturile de xare pe perete să se sprijine în siguranță pe șuruburile de xare.

• Inserați șuruburile de xare în partea lată (din spate) a suporturilor de xare pe perete, apoi glisați suporturile de xare pe perete în jos, astfel încât suporturile de xare pe perete să se sprijine în siguranță pe șuruburile de xare. SERVICE HDMI (ARC) SERVICE HDMI (ARC) SERVICE HDMI (ARC) DC 19V 09 INSTALAREA SISTEMULUI

TELEVIZORULUI Microfoane Așa cum este prezentat în imagine, aliniați centrul sistemului Soundbar cu centrul televizorului, apoi plasați cu atenție sistemul Soundbar pe suportul de televizor. În acest moment, așezați microfoanele în fața suportului, astfel încât să nu existe nicio interferență cu recunoașterea vocii. Dreapta Soundbar

• Asigurați-vă că dispozitivul Soundbar este amplasat pe o suprafață plană și solidă.

• Un spațiu insucient față de televizor poate provoca probleme de natură acustică și la nivelul recunoașterii vocii.

• Imaginea de mai sus poate varia în funcție de modelul respectiv.ROM - 30 10 ACTUALIZARE SOFTWARE Actualizare automată Când sistemul Soundbar este conectat la Internet, actualizările software au loc atunci când acesta este oprit.

• Pentru a utiliza funcția de actualizare automată, sistemul Soundbar trebuie să e conectat la internet. Conexiunea Wi-Fi la Soundbar va întreruptă în cazul în care cablul de alimentare al sistemului Soundbar este deconectat sau alimentarea este întreruptă. Dacă alimentarea este întreruptă, când revine sau reconectați cablul de alimentare, porniți sistemul Soundbar și apoi reconectați-l la internet. Actualizare USB Partea din spate a dispozitivului Soundbar SERVICE HDMI (ARC)SERVICE HDMI(ARC) Cablu adaptor de la micro USB la USB (nefurnizat) Samsung poate oferi actualizări pentru rmware-ul sistemului Soundbar pe viitor. Când este disponibilă o actualizare, puteți actualiza sistemul Soundbar conectând unitatea USB ce conține actualizarea de rmware în portul SERVICE de pe Soundbar.

1. Accesați site-ul web (www.samsung.com) → căutați numele modelului

din opțiunea de meniu asistență clienți.

• Pentru mai multe informații despre actualizare, consultați Ghidul de upgrade.

2. Descărcați șierul de upgrade (de tip USB).

3. Dezarhivați șierul pentru a crea un folder cu numele șierului.

4. Stocați folderul creat pe un USB și apoi conectați-l la sistemul Soundbar.

5. Porniți sistemul Soundbar. Apoi produsul este actualizat în 3 minute.

Indicator LED Albul se mișcă de la stânga la dreapta și de la dreapta la stânga

• Pe durata actualizării, nu îl închideți și nu scoateți USB-ul.

• Dacă LED-ul galben este aprins după încheierea actualizării software, înseamnă că este în curs o actualizare suplimentară. În acest caz, nu decuplați alimentarea cu energie și nu scoateți cablul USB.

• Dacă actualizarea nu începe, reconectați cablul de alimentare al Soundbar-ului.

• Dacă este instalată cea mai recentă versiune, nu se efectuează nicio actualizare.

• În funcție de tipul de USB, este posibil ca actualizarea să nu e acceptată.

• Dacă nu există niciun șier de actualizare disponibil, indicatorul va clipi de 3 ori roșu. Indicator LED Culoarea roșie luminează intermitent X3

• Dacă șierul de actualizare este același sau pentru o versiune mai veche, indicatorul va clipi de 3 ori în cyan. Indicator LED Culoarea cyan luminează intermitent X3 Resetare 5 Sec Cu dispozitivul Soundbar pornit, apăsați simultan butoanele (Volum) de pe carcasa dispozitivului timp de cel puțin 5 secunde. Așajul LED se modică după cum este indicat mai jos, apoi dispozitivul Soundbar este resetat. Indicator LED Culoarea cyan luminează intermitent X3 Culoarea roșie luminează intermitent → Oprit Albul se mișcă de la stânga la dreapta și de la dreapta la stânga ATENȚIE

• Toate setările dispozitivului Soundbar sunt resetate. Asigurați-vă că efectuați această acțiune numai atunci când este necesară o resetare.ROM - 31 11 DEPANARE Înainte de a solicita asistență, vericați următoarele. Dispozitivul Soundbar nu pornește.

• Vericați dacă cablul de alimentare al sistemului Soundbar este corect introdus în priză. Dispozitivul Soundbar nu funcționează corect.

• După ce scoateți cablul de alimentare, introduceți-l din nou.

• Opriți și reporniți dispozitivul extern și încercați din nou.

• Dacă nu primește semnal, dispozitivul Soundbar se oprește automat după o anumită perioadă de timp. Porniți alimentarea. (Consultați pagina 9.) Telecomanda nu funcționează

• Îndreptați telecomanda direct către dispozitivul Soundbar.

• Reîncărcați telecomanda. Indicatorul Soundbar luminează constant în roșu.

• Microfonul este oprit. Porniți microfonul. (Consultați pagina 7.) Sunetul nu este redat prin dispozitivul Soundbar.

• Volumul de pe Soundbar este prea mic sau dezactivat. Reglați volumul.

• Când este conectat un dispozitiv extern (STB, dispozitiv Bluetooth, dispozitiv mobil etc.), reglați volumul dispozitivului extern.

• Pentru redarea sunetului televizorului, selectați sistemul Soundbar. (Televizor Samsung: Start ( ) → Meniu → Setări ( ) → Toate setările ( ) → Sunet → Ieșire sunet → Select Soundbar)

• Conectarea cablului la sistemul Soundbar poate imperfectă. Scoateți cablul și conectați din nou.

• Scoateți cablul de alimentare în întregime, reconectați-l și porniți alimentarea.

• Resetați produsul și reîncercați. (Consultați pagina 30.) Sunetul nu este redat de la subwoofer.

• Vericați dacă indicatorul LED din spatele subwooferului este albastru. Reconectați dispozitivul Soundbar și subwooferul dacă indicatorul se aprinde intermitent în albastru sau a devenit roșu. (Consultați pagina 15.)

• Vă puteți confrunta cu o problemă dacă există un obstacol între sistemul Soundbar și subwoofer. Mai multe dispozitive într-o zonă ferită de obstacole.

• Alte dispozitive care transmit semnale de frecvență radio în apropiere pot întrerupe conexiunea. Țineți boxa departe de astfel de dispozitive.

• Scoateți și reconectați ștecărul. În cazul în care sunetul de la subwoofer prezintă perturbații, întârzieri sau zgomot

• Dacă există obiecte amplasate între dispozitivul Soundbar și subwoofer, acestea pot crea o problemă. Repoziționați-le în locații fără astfel de obiecte.

• Dacă subwooferul se aă departe de dispozitivul Soundbar, pot apărea perturbații sau întârzieri. Amplasați-le în apropierea dispozitivului Soundbar.

• Dacă dispozitivul Soundbar este amplasat în apropierea unui instrument sau a unui dispozitiv electric care poate cauza interferențe radio, pot apărea perturbații ale sunetului sau întârzieri. Amplasați dispozitivul Soundbar la distanță dispozitivele care pot cauza interferență radio. (De ex., router wireless)

• Modicați starea conexiunii la rețeaua TV de la conexiune wireless la conexiune cu r. Volumul subwooferului este prea mic.

• Volumul original al conținutului pe care îl redați este prea scăzut. Încercați să ajustați nivelul subwooferului. (Consultați pagina 10.)

• Apropiați-vă mai mult de boxa subwooferului. În cazul în care televizorul nu este conectat prin HDMI (ARC).

• Vericați dacă ați conectat corect cablul HDMI la terminalul ARC. (Consultați pagina 17.)

• Conexiunea poate să nu e posibilă din cauza dispozitivului extern conectat (set-top box, consolă de jocuri etc.). Conectați direct sistemul Soundbar.

• Este posibil ca HDMI-CEC să nu e activat pe televizor. Porniți CEC pe meniul televizorului. (Televizor Samsung: Start ( ) → Meniu → Setări ( ) → Toate setările ( ) → Conexiune → External Device Manager → Anynet+ (HDMI-CEC) ON) Nu se aude niciun sunet la conectarea la TV în modul HDMI (ARC)

• Dispozitivul dvs. nu poate reda semnalul de intrare. Schimbați ieșirea audio a televizorului în PCM sau Dolby Digital. (Pentru un televizor Samsung: Start ( ) → Meniu → Setări ( ) → Toate setările ( ) → Sunet → Setări Expert → Format audio digital de ieșire) Dispozitivul Soundbar nu se va conecta prin Bluetooth.

• Când conectați un dispozitiv nou, comutați la „Asociere prin Bluetooth” pentru conectare. (Apăsați butonul PAIR de pe telecomandă sau apăsați butonul (Microfon pornit/oprit) de pe unitate timp de cel puțin 5 secunde.)

• Dacă sistemul Soundbar este conectat la un alt dispozitiv, mai întâi deconectați respectivul dispozitiv pentru a comuta pe un alt dispozitiv.

• Reconectați-l după ce eliminați lista de difuzoare Bluetooth de pe dispozitivul de conectat. (Televizor Samsung: Start ( ) → Meniu → Setări ( ) → Toate setările ( ) → Sunet → Ieșire sunet → Listă de difuzoare Bluetooth)

• Scoateți și reconectați ștecărul, apoi reîncercați.

• Resetați produsul și reîncercați. (Pentru mai multe informații, consultați „Resetare”.)ROM - 32 Sunetul se întrerupe atunci când dispozitivul este conectat prin Bluetooth.

• Unele dispozitive, cum ar cuptoarele cu microunde, routerele wireless etc., pot provoca interferențe dacă se aă prea aproape de dispozitivul Soundbar.

• Dacă dispozitivul conectat prin Bluetooth este mutat prea departe de dispozitivul Soundbar, sunetul se poate întrerupe. Mutați dispozitivul mai aproape de Soundbar.

• Dacă o parte a corpului dvs. intră în contact cu un emițător-receptor Bluetooth sau dacă produsul este instalat pe mobilier metalic, sunetul se poate întrerupe. Vericați mediul de montare și condițiile de utilizare. Dispozitivul Soundbar nu va conecta la Wi-Fi.

• Vericați dacă ruterul dvs. wireless este pornit.

• Opriți ruterul, reporniți-l, și apoi reîncercați.

• Dispozitivul Soundbar nu se va conecta dacă semnalul wireless este prea slab. Dacă este posibil, încercați să mutați routerul mai aproape de dispozitivul Soundbar sau să eliminați toate obstacolele care se aă între dispozitivul Soundbar și router.

• Dacă ruterul dvs. wireless este nou, va trebui să recongurați setările de rețea ale boxei. Soundbar nu pornește automat deodată cu televizorul.

• Când opriți sistemul Soundbar în timp ce vă uitați la televizor, sincronizarea energiei cu televizorul este dezactivată. Mai întâi, opriți televizorul. Funcția AVA nu este disponibilă în următoarele cazuri.

• Este posibil ca funcția AVA să nu e disponibilă în timpul utilizării funcției Q-symphony.

• Funcția AVA nu va disponibilă când microfonul este oprit. După conectarea televizorului la Soundbar, am comutat modul sistemului Soundbar. Apoi, televizorul nu a mai redat sunet.

• În cazul în care conectați sistemul Soundbar la un dispozitiv mobil în timp ce Soundbar este conectat la televizor, sistemul Soundbar va reda sunet de pe dispozitivul mobil, păstrând conexiunea cu televizorul. Deci, sunetul televizorului nu va redat nicăieri.

• Deconectați dispozitivul mobil, iar sunetul televizorului va redat din nou din dispozitivul Soundbar. 12 LICENȚĂ Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/ Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Folosește-ți telefonul, tableta sau computerul drept telecomandă pentru Spotify. Pentru a aa cum să procedezi, accesează spotify.com/connect

• Software-ul Spotify face obiectul licențelor terță parte, pe care le găsești aici: https://www.spotify.com/connect/third-party-licenses.

• Produsul dvs. Samsung respectă standardele ENERGY STAR cu setările implicite din fabrică. Modicarea anumitor caracteristici, setări și funcționalități ale acestui produs poate afecta consumul de energie, probabil dincolo de limitele cerute de standardele ENERGY STAR.

• Agenția pentru Protecția Mediului și Departamentul pentru Energie. ENERGY STAR este un program comun al agențiilor guvernamentale, care promovează produse și practici eciente energetic. Pentru informații suplimentare referitoare la programul ENERGY STAR, accesați www.energystar.gov. Doar pentru modelele cu standardele ENERGY STAR (Aplicabil doar pentru modelele Thin Client) În calitate de partener ENERGY STAR®, SAMSUNG a stabilit că acest produs respectă standardele ENERGY STAR® pentru eciența energetică.

• Programul ENERGY STAR își propune să reducă emisiile de gaze cu efect de seră și să economisească energia prin etichetarea voluntară.

• Setările acestui produs pentru gestionarea energiei au fost activate în mod implicit și are diverse setări de temporizare de la 1 minut la 5 ore.

• Produsul se poate activa din modul în așteptare prin apăsarea unui buton de pe carcasă. Doar pentru modelele care respectă standardele ENERGY STAR (celelalte modele)

• În calitate de partener ENERGY STAR, Samsung a stabilit că acest produs sau modelele de produse respectă standardele ENERGY STAR pentru eciența energetică. 13 NOTĂ REFERITOARE

Pentru a trimite solicitări și întrebări despre programele open source, contactați Samsung Open Source (http://opensource.samsung.com)

• Figurile și ilustrațiile din prezentul Manualul utilizatorului sunt furnizate doar ca referință și pot diferi de aspectul produsului real.

• Poate percepută o taxă de administrare în cazul în care. (a) va solicitat un inginer la cererea dvs., însă produsul nu are niciun defect (respectiv, dacă nu a fost citit manualul de utilizare). (b) duceți unitatea la un centru de reparații, dar nu s-a identicat niciun defect al produsului (respectiv, dacă nu a fost citit manualul de utilizare).

• Veți informat cu privire la taxa de administrare înainte de vizita tehnicianului.ROM - 34

15 SPECIFICAȚII ȘI GHID

Specicații Nume model HW-S800B / HW-S801B HW-S810B / HW-S811B Greutate 1,4 kg Dimensiuni (L x Î x A) 1160,0 x 38,0 x 39,9 mm Interval temperaturi de funcționare Între +5°C și +35°C Interval umiditate de funcționare Între 10 % și 75 % AMPLIFICATOR Putere de alimentare nominală (20W x 2) + (10W x 2) + (20W x 2) + (10W x 1) + (10W x 2) Formate de redare acceptate Dolby 5.1ch/Dolby Digital Plus/Dolby ATMOS (Dolby Digital Plus)/ DTS 5.1ch/LPCM 2ch

PUTERE DE ALIMENTARE DISPOZITIV WIRELESS

Putere maximă transmițător Wi-Fi 100 mW la 2,4 GHz – 2,4835 GHz, 200 mW la 5,15 GHz – 5,25 GHz, 100 mW la 5,25 GHz – 5,35 GHz și 5,47 GHz – 5,725 GHz

PUTERE DE ALIMENTARE DISPOZITIV WIRELESS

Putere maximă transmițător BT 100 mW la 2,4 GHz – 2,4835 GHz

Putere maximă transmițător SRD 25 mW la 5,775 GHz – 5,875 GHz NOTĂ

• Samsung Electronics Co., Ltd își rezervă dreptul de a modica specicațiile fără noticare.

• Greutatea și dimensiunile sunt aproximative. Măsură de precauție: Sistemul Soundbar va reporni automat dacă activați/dezactivați funcția Wi-Fi. Consum total de energie electrică în standby (W) 5,1 W Pentru dezactivarea conexiunii Wi-Fi: Pentru a porni sau opri conexiunea Wi-Fi, țineți apăsat butonul CH LEVEL de pe telecomanda sistemului Soundbar mai mult de 30 de secunde. Pentru dezactivarea conexiunii Bluetooth: Pentru a porni sau opri conexiunea Bluetooth, țineți apăsat butonul TONE CONTROL de pe telecomanda sistemului Soundbar mai mult de 30 de secunde.ROM - 35

• Prin prezenta, Samsung declară că acest echipament radio respectă Directiva 2014/53/UE și cerințele legale relevante din Regatul Unit. Textul complet al declarației de conformitate este disponibil la următoarea adresă de internet: http://www.samsung.com, accesați Asistență și introduceți numele modelului. Acest echipament poate să e utilizat în toate țările din Uniunea Europeană și din Regatul Unit. Funcția WLAN (Wi-Fi sau SRD) 5 GHz a acestui echipament poate utilizată numai în spații interioare. [Dispoziții privind eliminarea corectă a bateriilor acestui produs] (Aplicabil în țări cu sisteme de colectare separate) Marcajul de pe baterie, de pe manualul de utilizare sau de pe ambalaj indică faptul că bateria acestui produs nu trebuie eliminată împreună cu alte deșeuri menajere. Dacă sunt marcate, simbolurile chimice Hg, Cd sau Pb indică faptul că bateria conține mercur, cadmiu sau plumb peste nivelurile de referință prevăzute în Directiva CE 2006/66. Bateria integrată în acest produs nu poate înlocuită de utilizator. Pentru informații legate de înlocuirea bateriei, vă rugăm să contactați furnizorul dumneavoastră de service. Nu încercați să scoateți bateria și nu o aruncați în foc. Nu dezasamblați, nu striviți sau găuriți bateria. Dacă intenționați să aruncați produsul, centrul de colectare a deșeurilor se va ocupa de reciclarea și prelucrarea produsului, inclusiv a bateriei. Scoaterea bateriei

• Pentru a scoate bateria, contactați un centru de service autorizat. Pentru a obține informații despre scoaterea bateriei, vă rugăm să vizitați www. samsung.com/global/ecodesign_energy.

• Pentru siguranța dvs., nu trebuie să încercați să scoateți bateria. Dacă bateria nu este scoasă corect, acest lucru poate conduce la deteriorarea acesteia și a dispozitivului, la vătămări personale, și/sau poate face ca dispozitivul să nu prezinte siguranță. Cum se elimină corect acest produs (Deșeuri de echipamente electrice și electronice) (Aplicabil în țări cu sisteme de colectare separate) Acest simbol de pe produs, accesorii și documentație indică faptul că produsul și accesoriile sale electronice (încărcător, căști, cablu USB) nu trebuie eliminate împreună cu alte deșeuri menajere la nalul duratei lor de utilizare. Dat ind că eliminarea necontrolată a deșeurilor poate dăuna mediului înconjurător sau sănătății umane, vă rugăm să separați aceste articole de alte tipuri de deșeuri și să le reciclați în mod responsabil, promovând astfel reutilizarea durabilă a resurselor materiale. Utilizatorii casnici trebuie să-l contacteze pe distribuitorul care le-a vândut produsul sau să se intereseze la autoritățile locale unde și cum pot să ducă aceste articole pentru a reciclate în mod ecologic. Utilizatorii comerciali trebuie să-și contacteze furnizorul și să consulte termenii și condițiile din contractul de achiziție. Acest produs și accesoriile sale electronice nu trebuie eliminate împreună cu alte deșeuri comerciale. Pentru informații despre angajamentele privind mediul și obligațiile reglementare privind produsele specice de la Samsung, cum ar REACH, accesați: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/
