GEBRUIKSAANWIJZING HWS811B SAMSUNG

• Om het risico op brand of een elektrische schok te verminderen, mag dit apparaat niet worden blootgesteld aan regen of vocht. LET OP

• OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN, STEEKT U DE BREDE STEKKER IN DE BREDE GLEUF, DEZE MOET ER VOLLEDIG INGESTOKEN WORDEN.

• Dit apparaat moet altijd worden aangesloten op een stopcontact met een beschermende aardaansluiting.

• Om het apparaat van de stroom te halen, moet de stekker uit het stopcontact worden getrokken. Daarom moet deze stekker altijd goed bereikbaar zijn.

• Het apparaat mag niet worden blootgesteld aan druppels of spetters. Zet geen objecten met vloeistof, zoals vazen, op het apparaat.

• Om het apparaat volledig uit te schakelen, moet u de stekker uit het stopcontact halen. Daarom moet de stekker altijd gemakkelijk bereikbaar zijn.DUT - 3 VOORZORGSMAATREGELEN

1. Zorg ervoor dat de wisselstroomvoorziening in uw huis voldoet aan

de stroomvereisten die zijn vermeld op het identicatie-etiket op de onderkant van het product. Plaats het product horizontaal op een geschikt oppervlak (meubel) en laat voldoende ruimte rondom voor ventilatie (7-10 cm). Zorg ervoor dat de ventilatieopeningen niet zijn afgedekt. Plaats het apparaat niet op versterkers of andere apparaten die heel warm kunnen worden. Dit apparaat is ontworpen voor continu gebruik. Haal de stekker uit het stopcontact om het apparaat volledig uit te schakelen. Koppel het toestel los als u van plan bent om het voor een langere periode niet te gebruiken.

2. Trek bij onweer de stekker uit het stopcontact. Het apparaat kan

beschadigd raken bij spanningspieken bij bliksem.

3. Stel het apparaat niet bloot aan direct zonlicht of andere

warmtebronnen. Hierdoor kan het immers oververhit raken waardoor het niet meer naar behoren werkt.

4. Bescherm het product tegen vocht (bijv. vazen) en overmatige warmte

(bijv. een open haard) of tegen apparatuur die sterke magnetische of elektrische velden veroorzaakt. Haal de stekker van het netsnoer uit het stopcontact als het apparaat niet naar behoren werkt. Het product is niet bedoeld voor industrieel gebruik. Het is alleen voor persoonlijk gebruik bedoeld. Er kan condens ontstaan als het product in een koude omgeving is bewaard. Als u het apparaat in de winter vervoert, wacht u ongeveer 2 uren tot het apparaat de kamertemperatuur heeft bereikt alvorens u het gebruikt.

5. Er bestaat een risico op brand of een explosie, wat kan leiden tot schade

aan de afstandsbediening of persoonlijk letsel.

• Zorg ervoor dat de afstandsbediening niet onderhevig is aan schokken.

• Laat geen vreemde stoffen zoals metaal, vloeistof of stof in contact komen met de oplaadaansluiting van de afstandsbediening.

• Als de afstandsbediening beschadigd is of u rook of branddampen ruikt, moet u het gebruik onmiddellijk staken en het product laten repareren bij een Samsung-servicecentrum.

• Demonteer de afstandsbediening niet zomaar.

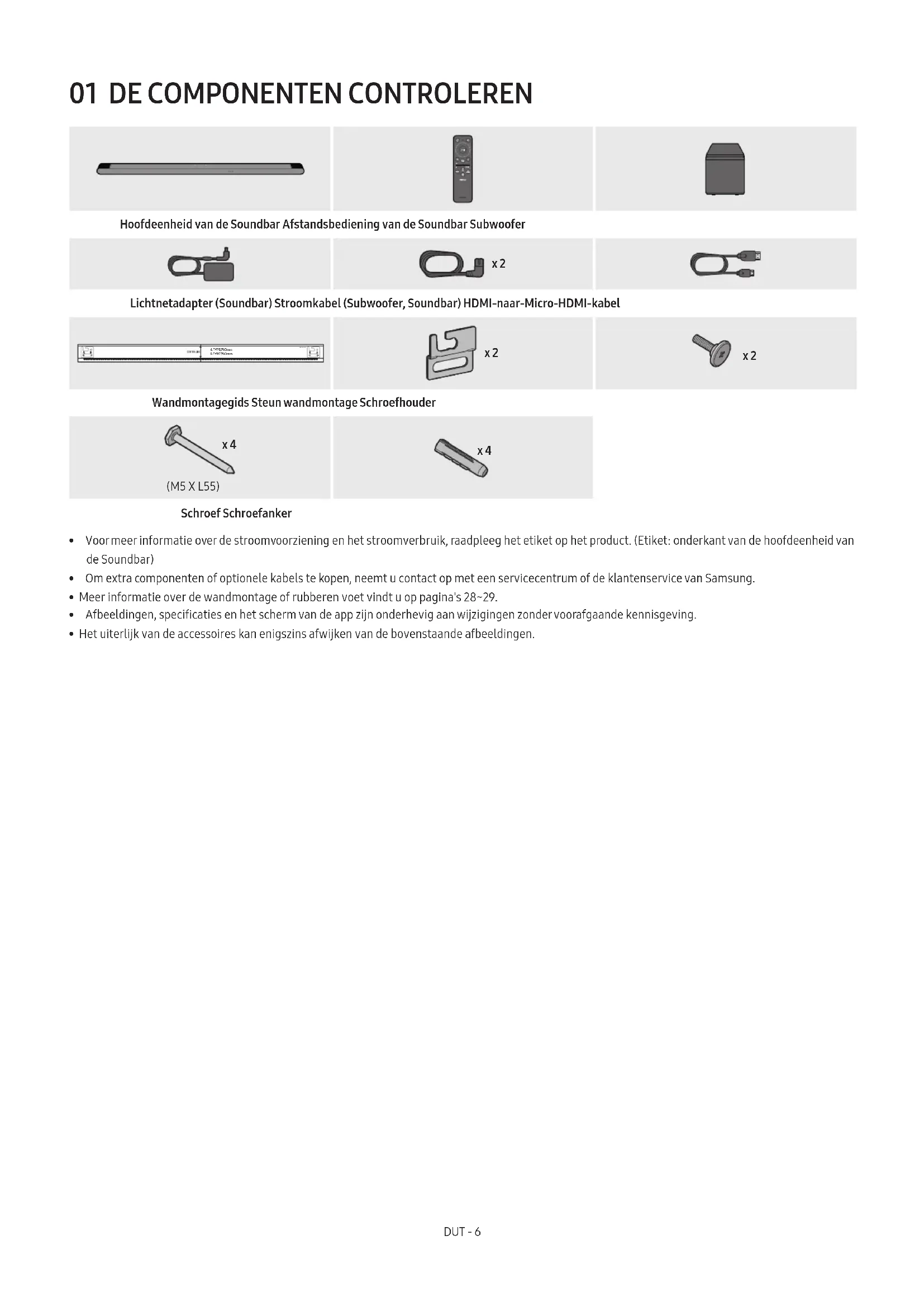

• Voor meer informatie over de stroomvoorziening en het stroomverbruik, raadpleeg het etiket op het product. (Etiket: onderkant van de hoofdeenheid van de Soundbar)

• Om extra componenten of optionele kabels te kopen, neemt u contact op met een servicecentrum of de klantenservice van Samsung.

• Meer informatie over de wandmontage of rubberen voet vindt u op pagina's 28~29.

• Afbeeldingen, specicaties en het scherm van de app zijn onderhevig aan wijzigingen zonder voorafgaande kennisgeving.

• Het uiterlijk van de accessoires kan enigszins afwijken van de bovenstaande afbeeldingen.DUT - 7 02 PRODUCTOVERZICHT Bovenpaneel van de Soundbar

1 Led-lampje Het led-lampje knippert, brandt of verandert van kleur, afhankelijk van de huidige modus of status van de Soundbar. De kleur van het led-lampje en het aantal lampen geven de actieve modus aan zoals hieronder beschreven.

• De veelkleurige led wisselt tussen Wit, Cyaan, Groen, Rood en Blauw afhankelijk van de modus of status.

• Als de soundbar in stand-by-modus is, drukt u op de (Multifunctie)-knop om de Soundbar in te schakelen.

• Druk op de (Multifunctie)-knop om de modus te wijzigen. Telkens als u de modus wijzigt, licht de led wit op en schakelt vervolgens uit. Led-lampje Wit Aan → Uit Wit Aan → Uit Wit Aan → Uit 'TV ARC' 'Wi-Fi' 'Bluetooth'

(Volume)-knop Hiermee past u het volume aan.

(Mic On/Off)-knop Druk op de knop om de microfoon in of uit te schakelen. Als de microfoon is uitgeschakeld, is het led-lampje rood. Led-lampje Rood Aan 'Mic Off' 'Mic On'

• Wanneer u het netsnoer aansluit, kunt u de aan/uit-knop binnen 4 tot 6 seconden gebruiken.

• Wanneer u dit apparaat inschakelt, duurt het 4 tot 5 seconden voordat er geluid uitkomt.

• Als u geluiden van zowel de tv als de Soundbar hoort, gaat u naar het menu Instellingen voor de tv-audio en wijzigt u de tv-luidspreker in Externe luidspreker.

• U kunt de audiofeedback in- en uitschakelen met behulp van de SmartThings-app. Voor meer informatie over het gebruik van de SmartThings-app, raadpleeg de 'Methode 2. Verbinden via wi (draadloos netwerk)'.DUT - 8 Achterkant van de Soundbar DC 19V SERVICE HDMI

1 SERVICE Sluit een USB-opslagapparaat aan om de software van het product bij te werken. 2 HDMI (ARC) Aansluiten op de HDMI (ARC)-poort op een tv. (Zie pagina 17) 3 DC 19V Sluit aan op de stroomadapter. (Voeding in) (Zie pagina 14)

• Als u de stroomkabel van de AC/DC-stroomadapter uit het stopcontact wilt halen, trek dan aan de stekker. Trek niet aan de kabel.

• Sluit dit apparaat of andere componenten pas aan op een stopcontact nadat alle componenten op elkaar zijn aangesloten.DUT - 9

• Gebruik de afstandsbediening op minder dan 6 meter van het product. De bruikbare afstand kan variëren afhankelijk van de draadloze omgevingscondities.

• Als de afstandsbediening niet werkt omdat de accu bijna leeg is, laadt u deze op via de USB Type-C-poort.

• De afbeelding wijkt af van het respectievelijke model afstandsbediening. USB-poort (Type-C) voor opladen Hoe de afstandsbediening gebruiken

Stroom Hiermee schakelt u de Soundbar in en uit. Led-lampje Knippert 1X cyaan Aan Knippert 3 X rood Uit

• Functie Auto Power Down Het toestel wordt automatisch uitgeschakeld in de volgende situaties:

• In 'TV ARC' / 'Wi-Fi' / 'Bluetooth'-modus als er gedurende 18 minuten geen audiosignaal is.

Bron Druk hierop om een met de Soundbar verbonden bron te selecteren.

• Audiofeedback Aan/Uit U kunt audiofeedback aan- of uitschakelen. Houd de knop (Bron) op de afstandsbediening minstens 5 seconden ingedrukt terwijl de Soundbar is uitgeschakeld (stand-by-modus). Led-lampje Knippert 1X cyaan Aan Knippert 1 x rood Uit

Omhoog/Omlaag/ Links/Rechts Druk op de aangegeven zones om Omhoog/Omlaag/Links/Rechts te selecteren. Druk op Omhoog/Omlaag/Links/Rechts op de knop om functies te selecteren of in te stellen.

• Muziek overslaan Druk op de Rechter-knop om het volgende muziekbestand te selecteren. Druk op de Linker-knop om het vorige muziekbestand te selecteren.

• ID SET Druk de knop Omhoog 5 seconden in om ID SET te voltooien (bij het verbinden met een draadloze subwoofer of draadloze luidsprekers achter).

Afspelen / Pauzeren U kunt muziek ook afspelen of onderbreken door op de knop te drukken.

Dempen Druk op de knop (Dempen) om het geluid te dempen. Druk opnieuw op de knop om het geluid niet meer te dempen. Led-lampje Knippert herhaaldelijkDUT - 10

Info Druk op de knop om informatie over de huidige functie weer te geven. (Zie pagina 7) Wanneer er verbinding is met Dolby Atmos®, knippert het LED-lampje 3 keer cyaan.

SOUND MODE Door op de knop te drukken kunt u de gewenste audiomodus selecteren. Telkens als de modus wijzigt, knippert de veelkleurige led wit. Led-lampje Wit knippert X1 'Surround' → 'Game' → 'Standaard' → 'Adaptive Sound' → 'DTS Virtual:X'

• Surround Biedt een breder geluidsveld dan standaard.

• Game Biedt stereoscopisch geluid voor levensechte actie tijdens het gamen.

• Standard Voert het originele geluid uit.

• Adaptive Sound Analyseert de inhoud in realtime en biedt automatisch het optimale geluidsveld op basis van de kenmerken van de inhoud.

• DTS Virtual:X Meeslepend 3D-geluid vanaf elke inhoud.

VOLUME Druk op de knop omhoog of omlaag om het volume te regelen. Led-lampje Wit verplaatst naar rechts X1 Volume omhoog Wit verplaatst naar links X1 Volume omlaag

WOOFER (BASS)- NIVEAU Druk op de knop omhoog of omlaag om het niveau van de woofer (bas) in te stellen op -12 of tussen -6 en +6. Druk op de knop om het volume van de woofer (bas) op 0 (standaard) te zetten.

Bluetooth PAIR Schakel de Soundbar naar de Bluetooth-koppelingsmodus. Wanneer u op de knop drukt, wijzigt de weergave van de led zoals hieronder getoond.

• Tot de koppeling voltooid is, wijzigt de veelkleurige led achtereenvolgens als Rood → Groen → Blauw. Led-lampje Rood → Groen → Blauw knipperend Koppelen Knippert 3 X cyaan Verbinding is voltooid “Ready to connect via Bluetooth.”

CH LEVEL Door op de knop te drukken kunt u het volume van elke luidspreker aanpassen.

• Om het volume van elke luidspreker te regelen selecteert u 'Centre Level' of 'Front Top Level' in de geluidsinstellingen en vervolgens stelt u het volume in tussen -6 en +6 met de knoppen Omhoog/Omlaag.

• Als de luidsprekers achter (afzonderlijk verkrijgbaar) zijn aangesloten, worden de instellingen 'Rear Level' en 'Rear Top Level' ondersteund. Om het volume van 'Rear Level' en 'Rear Top Level' in te stellen tussen -6 en +6, gebruikt u de knoppen Omhoog/Omlaag. Led-lampje Wit knippert X1 “Centre Level” → “Front Top Level”DUT - 11

TONE CONTROL Door op de knop te drukken kunt u het volume van de hoge of lage tonen aanpassen. Het gewenste item kan worden aangepast met de knoppen Omhoog/Omlaag. Deze functie is ingeschakeld in geluidsmodus behalve in Standaard-modus.

• Om het volume van de hoge of lage tonen in te stellen, selecteert u 'Treble' of 'Bass' in de geluidsinstellingen en vervolgens stelt u het volume in tussen -6~+6 met behulp van de knoppen Omhoog/Omlaag.

• Zodra het niveau van de lage tonen wordt gewijzigd, wordt ook het niveau van de woofer dienovereenkomstig aangepast. Led-lampje Wit knippert X1 'Treble' → 'Bass'

Geluidsregeling Door op de knop te drukken kunt u de audiofunctie instellen. Het gewenste item kan worden aangepast met de knoppen Omhoog/Omlaag. Telkens als de modus wijzigt, knippert de veelkleurige led wit. Led-lampje Wit knippert X1 “SpaceFit Sound” → “Active Voice Amplier” → “Voice enhancement” → “Night Mode” → “Sync” → “Virtual”

• Voice enhancement zorgt ervoor dat u gesproken dialogen in lms en op tv beter kunt horen.

• Night Mode is geoptimaliseerd om 's avonds te kijken waarbij de instellingen zijn aangepast om het volume te verminderen maar de dialogen goed te kunnen horen.

• Druk gedurende 5 seconden op de knop (Geluidsregeling) om het geluid voor elke frequentieband in te stellen. U kunt 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz en 10 kHz selecteren met de knoppen Links/Rechts en elke knop kan worden ingesteld tussen -6 en +6 met de knoppen Omhoog/Omlaag. (Controleer of de Geluidsmodus is ingesteld op ‘STANDARD’.)

• Als de video op de tv en de audio van de Soundbar niet zijn gesynchroniseerd, selecteert u 'Sync' in de geluidsregeling en vervolgens stelt u de geluidsvertraging in tussen de 0 en 300 milliseconden met de knoppen Omhoog/Omlaag.

• 'Sync' wordt slechts voor enkele functies ondersteund.

• De functie Virtual kan op Aan/Uit worden gezet met de knoppen Omhoog/Omlaag. 14 USB-poort (Type-C) voor opladen De LED-lampjes wanneer er wordt opgeladen. Wanneer de batterij volledig opgeladen is, gaat de LED uit.

• De USB-kabel wordt niet meegeleverd.

• Als de afstandsbediening niet werkt omdat de accu bijna leeg is, laadt u deze op via de USB Type-C-poort. Actieve spraakversterker (AVA)

• Analyseert externe ruis in real time terwijl de soundbar speelt, zodat spraakgeluid altijd duidelijk hoorbaar is.

• Tijdens de analyse worden er geen gegevens opgeslagen. De verborgen knoppen gebruiken (knoppen met meerdere functies) Verborgen knop Referentiepagina Knop op afstandsbediening Functie WOOFER (Omhoog) Afstandsbediening tv aan/uit (Stand-by) pagina 13 Omhoog ID SET pagina 9 (Geluidsregeling) 7-bands EQ pagina 11 (Bron) Audiofeedback Aan/Uit (stand-by) pagina 9DUT - 12 Uitvoerspecicaties voor de verschillende geluidseffectmodi Effect Invoer Uitvoer Alleen met subwoofer Met subwoofer en Wireless Rear Speaker Kit Surround

• De draadloze set voor luidspreker achter van Samsung is afzonderlijk verkrijgbaar. Om een kit aan te schaffen, neemt u contact op met de leverancier waarbij u de Soundbar koopt.

• De surround-luidsprekers produceren geen geluid voor uitvoer met 2-kanalen wanneer de modus STANDARD wordt gebruikt. Om geluid in te schakelen voor de surround-luidsprekers, wijzigt u de effectmodus in SURROUND.

• Wanneer de invoerbron Dolby Atmos® is, levert de installatie met alleen een subwoofer 3.1.2-kanaals audio. De installatie met subwoofer en draadloze set voor luidspreker achter levert hierbij 5.1.4-kanaals audio.DUT - 13 Het volume van de Soundbar aanpassen met de afstandsbediening van de tv Wijzig het volume van de Soundbar met de afstandsbediening van de tv.

• Deze functie kan alleen worden gebruikt met IR-afstandsbedieningen. Bluetooth-afstandsbedieningen (afstandsbedieningen die moeten worden gekoppeld) worden niet ondersteund.

• Zet de tv-luidspreker op Externe luidspreker om deze functie te gebruiken.

• Fabrikanten die deze functie ondersteunen: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Zet de Soundbar uit.

2. Duw de knop WOOFER omhoog en houd deze 5 seconden vast.

Elke keer dat u gedurende 5 seconden de knop WOOFER ingedrukt houdt, schakelt de modus om in deze volgorde: 'OFF-TV REMOTE' (standaardmodus), 'SAMSUNG-TV REMOTE', 'ALL-TV REMOTE'. Knop op afstandsbediening Led-lampje Status (Standaardmodus) Knippert 1 x rood ‘OFF-TV REMOTE’ (Standaardmodus) Schakel de afstandsbediening van de tv uit. Knippert 1X cyaan 'SAMSUNG-TV REMOTE' Schakel de IR-afstandsbediening van een Samsung-tv in. Knippert 1 x blauw ‘ALL-TV REMOTE’ Schakel de IR-afstandsbediening van een tv van derden in.DUT - 14

04 DE SOUNDBAR AANSLUITEN

De stroom en apparaten aansluiten Sluit de subwoofer en de Soundbar aan met de stroomkabel op het stopcontact in deze volgorde:

• Meer informatie over de vereiste elektriciteit en het stroomverbruik vindt u op het etiket op het product. (Etiket: onderkant van de hoofdeenheid van de Soundbar)

1. Sluit het netsnoer aan op de subwoofer.

Achterkant van Subwoofer Netsnoer

2. Sluit de stroomkabel aan op de Soundbar.

Achterkant van de Soundbar-hoofdeenheid DC 19V DC 19V Netsnoer Lichtnetadapter 3. Sluit de stroom aan op de Soundbar en de subwoofer. De subwoofer wordt automatisch verbonden wanneer de Soundbar wordt ingeschakeld. LINK-LED - Blauw is aan OPMERKING

• Schakel de subwoofer in voordat u de Soundbar aansluit. De subwoofer wordt automatisch verbonden wanneer u de Soundbar inschakelt.

• Als u de stroomkabel uit het stopcontact haalt en er opnieuw insteekt wanneer het product ingeschakeld is, wordt de Soundbar automatisch ingeschakeld.DUT - 15 De subwoofer handmatig verbinden Voordat u onderstaande procedure voor de handmatige verbinding uitvoert:

• Controleer of de stroomkabels voor de Soundbar en subwoofer goed zijn aangesloten.

• Zorg ervoor dat de Soundbar uitgeschakeld is.

1. Schakel de hoofdeenheid van de Soundbar uit.

2. Houd ID SET aan de achterkant van de subwoofer minstens 5 seconden ingedrukt.

• Het rode indicatorlampje op de achterkant van elke speaker gaat uit en het blauwe indicatorlampje knippert. 5 Sec Achterkant van Subwoofer Snel blauw knipperend Achterkant van Subwoofer

3. Houd de Omhoog-knop op de afstandsbediening 5 seconden ingedrukt.

• De Soundbar wordt automatisch ingeschakeld wanneer ID SET is voltooid. 5 Sec Led-lampje Rood → Groen → Blauw knipperend

4. Controleer of de LINK LED blauw blijft (verbinding voltooid).

LINK-LED - Blauw is aan Het indicatielampje LINK LED stopt met knipperen en blijft blauw wanneer een verbinding tot stand is gebracht tussen de Soundbar en de draadloze subwoofer.DUT - 16 Led-indicatielampjes achteraan de subwoofer Led Status Beschrijving Resolutie Blauw Aan Met succes aangesloten (normale werking)

Knipperend De verbinding herstellen Controleer of het netsnoer dat is aangesloten op de hoofdeenheid van de Soundbar goed is aangesloten of wacht ongeveer 5 minuten. Als het knipperen aanhoudt, probeer de subwoofer dan handmatig te verbinden. Zie pagina 15. Rood Aan Stand-by (met de hoofdeenheid van de Soundbar uitgeschakeld) Controleer of de stroomkabel aan de hoofdeenheid van de Soundbar goed is aangesloten. Verbinding mislukt Maak opnieuw verbinding. Raadpleeg de instructies voor handmatig aansluiten op pagina 15. Rood en blauw Knipperend Storing Raadpleeg de contactgegevens van het Samsung Servicecenter in deze handleiding. OPMERKING

• Als de hoofdeenheid is uitgeschakeld, gaat de draadloze subwoofer in stand-by-modus en wordt het STANDBY LED op de achterkant van de subwoofer rood nadat het diverse malen blauw heeft geknipperd.

• Als u een apparaat gebruikt dat in de buurt van de Soundbar staat met dezelfde frequentie als de Soundbar, kan de interferentie enige geluidsonderbrekingen veroorzaken.

• De maximale transmissieafstand van het draadloze signaal van de hoofdeenheid bedraagt ongeveer 10 meter, maar kan variëren afhankelijk van uw werkomgeving. Als er zich staalbeton of een metalen muur bevindt tussen de hoofdeenheid en de draadloze subwoofer, werkt het systeem mogelijk helemaal niet omdat het draadloze signaal niet door metaal heen gaat. LET OP

• De draadloze ontvangstantennes zijn ingebouwd in de draadloze subwoofer. Houd het toestel uit de buurt van water en vocht.

• Zorg er voor optimale luisterprestaties voor dat er zich in de zone rond de draadloze subwoofer geen obstakels bevinden. Een SWA-9500S (apart verkrijgbaar) aansluiten op uw Soundbar Breid uit naar echt draadloos surround-geluid door de draadloze set voor luidspreker achter van Samsung (SWA-9500S, afzonderlijk verkrijgbaar) aan te sluiten op uw Soundbar. Raadpleeg de handleiding van de draadloze set voor luidspreker achter van Samsung voor uitgebreide informatie over aansluitingen.DUT - 17

05 VERBINDEN MET EEN TV

Het aansluiten van een tv die HDMI ARC (Audio Return Channel) ondersteunt LET OP

• Gebruikt u een HDMI-naar-Micro-HDMI-kabel, let er dan op dat de kabelaansluiting niet breekt.

• Wanneer de HDMI-kabel is aangesloten, wordt eerst het HDMI-signaal ontvangen.

• Om de HDMI-kabel te verbinden tussen de tv en de Soundbar, moet u ervoor zorgen de met ARC gemarkeerde aansluitingen te verbinden. Anders wordt het tv-geluid mogelijk niet uitgevoerd.

• De aanbevolen kabel is een High Speed HDMI Cable with Ethernet. HDMI IN (ARC) SERVICE HDMI (ARC) Verbinden met de HDMI IN (ARC) of (eARC)-poort van uw tv. Verbinden met de HDMI (ARC)- poort van de hoofdeenheid van de Soundbar. HDMI-naar- Micro-HDMI- kabel Achterkant van de Soundbar Bovenkant van de Soundbar Led-lampje Wit Aan → Uit 'TV ARC'

1. Als de Soundbar en tv uitgeschakeld zijn, sluit dan de HDMI-kabel aan zoals getoond in de afbeelding.

2. Schakel de Soundbar en tv in.

3. De geluidsuitvoer van uw tv gaat via de Soundbar.

• Wanneer het tv-geluid niet wordt afgespeeld, drukt u op de (Multifunctie)-knop op de bovenkant van de Soundbar of op de knop (Bron) op de afstandsbediening om de 'TV ARC'-modus te selecteren.

• Controleer de HDMI-kabelverbinding opnieuw als er geen geluid uit komt.

• Gebruik de volumeknoppen op de afstandsbediening van de tv om het volume van de Soundbar te wijzigen. OPMERKING

• We bevelen u aan om indien mogelijk een kernloze HDMI-kabel te gebruiken. Als u een HDMI-kabel met kern gebruikt, gebruik er dan een met een diameter van minder dan 14 mm.

• Deze functie is niet beschikbaar als de HDMI-kabel ARC niet ondersteunt.

• Wanneer de audio in een uitzending gecodeerd is in Dolby Digital en de "Digitaal uitgevoerde audio-indeling" op uw tv op PCM is ingesteld, raden we aan om de instelling in Dolby Digital te wijzigen. Wanneer de instelling op de tv is gewijzigd, zult u genieten van een betere geluidskwaliteit. (Het tv-menu kan andere woorden gebruiken voor Dolby Digital en PCM, afhankelijk van de tv-fabrikant.)DUT - 18 Verbinden via Bluetooth Wanneer een Samsung-tv met Bluetooth is verbonden, kunt u stereogeluid beluisteren zonder gedoe met kabels.

• Er kan slechts één Samsung-tv tegelijkertijd worden aangesloten.

• Een Samsung-tv die Bluetooth ondersteunt, kan worden aangesloten. Controleer de specicaties van uw tv. De eerste verbinding

Knop voor Bluetooth koppelen Led-lampje SOUNDBAR SOUND MODE WOOFER

• Tot de koppeling voltooid is, wijzigt de veelkleurige led achtereenvolgens als Rood → Groen → Blauw. “Ready to connect via Bluetooth.”

(bijv. Start ( ) → Menu → Instellingen ( ) → Alle instellingen ( ) → Geluid → Geluidsuitvoer → Lijst met Bluetooth-luidsprekers → [AV] Samsung Soundbar S***B (Bluetooth))

3. Selecteer '[AV] Samsung Soundbar S***B' in de lijst op het tv-scherm.

Een beschikbare Soundbar wordt met "Koppelen nodig" of "Gekoppeld" op de lijst met Bluetooth-apparaten van de tv vermeld. Om de Samsung-tv met de Soundbar te verbinden, selecteert u het bericht en brengt u vervolgens een verbinding tot stand.

4. U hoort nu het geluid van de Samsung-tv via de Soundbar.

Als het apparaat geen verbinding tot stand kan brengen

• Als er een bestaande Soundbar (bijv. [AV] Samsung Soundbar S***B) in de lijst met luidsprekers op de Samsung-tv staat, verwijder deze dan.

• Herhaal vervolgens de stappen 1 tot en met 3. De Soundbar van de Samsung-tv loskoppelen Druk op de knop (Multifunctie) aan de bovenkant van de Soundbar of op de knop (Bron) op de afstandsbediening om een andere modus dan 'Bluetooth' te selecteren.

• Loskoppelen duurt een tijdje omdat de Samsung-tv een respons van de Soundbar moet krijgen. (De vereiste tijd kan verschillen afhankelijk van het model van de Samsung-tv.) Opmerkingen over een Bluetooth-verbinding

• Plaats een nieuw apparaat binnen 1 m om een verbinding via Bluetooth-communicatie tot stand te brengen.

• Als u bij het verbinden met een Bluetooth-apparaat een pincode wordt gevraagd, voer dan <0000> in.

• In de Gereedstatus schakelt de Soundbar automatisch uit na 18 minuten.

• De Soundbar zoekt mogelijk niet naar Bluetooth of verbindt mogelijk niet correct in de volgende omstandigheden: ‒ Als er zich een sterk elektrisch veld in de buurt van de Soundbar bevindt. ‒ Als diverse Bluetooth-apparaten gelijktijdig met de Soundbar zijn gekoppeld. ‒ Als het Bluetooth-apparaat is uitgeschakeld, niet op zijn plaats is of bij storingen.

• Elektronische apparaten kunnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren houdt u uit de buurt van de hoofdeenheid van de Soundbar, bijv. magnetrons, draadloze LAN-apparaten, enz.DUT - 19 Verbinden via Wi-Fi Controlelijst vóór het aansluiten

• Wi-Fi-verbinding is alleen beschikbaar op Samsung-tv.

• Controleer of de draadloze router (Wi-Fi) is ingeschakeld en of de tv is aangesloten op de router.

• De tv en de Soundbar moeten met hetzelfde draadloze netwerk (Wi-Fi) zijn verbonden.

• Als uw draadloze router (Wi-Fi) een DFS-kanaal gebruikt, kunt u geen Wi-Fi-verbinding tot stand brengen tussen de tv en de Soundbar. Neem contact op met uw internetprovider voor meer informatie.

• Omdat de menu's kunnen variëren afhankelijk van het fabricagejaar, raadpleeg de handleiding van uw tv.

• Om de tv met de Soundbar te verbinden via Wi-Fi, verbindt u eerst de Soundbar met de draadloze router. Zie pagina 25 voor meer informatie over het tot stand brengen van een Wi-Fi-verbinding. 1. Voor meer informatie over Wi-Fi-verbinding met de Soundbar, zie pagina 25, 'Methode 2. Verbinden via wi (draadloos netwerk)'.

2. Wijzig de invoerbron van de tv naar Soundbar door het audio-menu te gebruiken.

• Samsung-tv's uitgebracht in 2017 of later Geluid → Geluidsuitvoer → [AV] Samsung Soundbar S***B (Wi-Fi)DUT - 20 Verbinden met een tv die Dolby Atmos ondersteunt Controlelijst vóór het aansluiten

• Dolby Atmos® wordt ondersteund in de modi 'TV ARC' of 'Wi-Fi'.

• Zorg ervoor dat de inhoud Dolby Atmos® ondersteunt. HDMI IN (ARC) SERVICE HDMI (ARC) Maak verbinding met de HDMI IN (ARC)-poort van uw tv. HDMI-naar- Micro-HDMI- kabel Achterkant van de Soundbar Bovenkant van de Soundbar Led-lampje Wit Aan → Uit 'TV ARC'

1. Als de Soundbar en tv uitgeschakeld zijn, sluit dan de HDMI-kabel aan zoals getoond in de afbeelding.

2. Schakel de Soundbar en tv in.

3. Het tv-geluid komt uit de Soundbar.

Led-lampje Wit Aan → Uit 'Wi-Fi' Tv-menu Wi-Fi

1. Verbind de Soundbar en tv met hetzelfde draadloze netwerk (Wi-Fi).

2. Selecteer Soundbar voor de geluidsuitvoer van de tv.

3. Het tv-geluid komt uit de Soundbar.

• Wanneer u Dolby Atmos® gebruikt: Als de invoerbron Dolby Atmos® is, ga naar “Uitvoerspecicaties voor de verschillende geluidseffectmodi” op pagina 12.

• Dolby Atmos® congureren op uw BD-speler of een ander apparaat dat met de tv is verbonden. Open de audio-uitvoeropties in het instellingenmenu van uw BD-speler of ander apparaat en zorg ervoor dat 'No encoding' is geselecteerd voor Bitstream. Ga bijvoorbeeld op een Samsung BD-speler naar het Startmenu → Geluid → Digitale uitvoer en selecteer vervolgens Bitstream (onbewerkt).

• Deze functie is beschikbaar in sommige Samsung-tv's en sommige Soundbar-modellen.DUT - 21 De functie Q-Symphony gebruiken Voor Q-Symphony synchroniseert de Soundbar met een Samsung-tv om geluid via twee apparaten uit te voeren voor een optimaal surround-effect. Wanneer de Soundbar is aangesloten, verschijnt het menu 'TV+Soundbar' onder het menu Geluidsuitvoer van de tv. Selecteer het overeenstemmende menu. Tv-menu HDMI-naar-Micro-HDMI- kabel Led-lampje Wit Aan → Uit 'TV ARC'

• Voorbeeld tv-menu: TV + [AV] Soundbar-serienaam (HDMI) Led-lampje Wit Aan → Uit 'Wi-Fi' Tv-menu Wi-Fi

• Voorbeeld tv-menu: TV + [AV] Soundbar-serienaam (Wi-Fi) OPMERKING

• Het werkt met de codec die wordt ondersteund door de tv.

• Deze functie wordt alleen ondersteund wanneer de HDMI-kabel of Wi-Fi is aangesloten.

• De tv en de Soundbar moeten met dezelfde draadloze router/frequentie zijn verbonden.

• Deze functie is beschikbaar in sommige Samsung-tv's en sommige Soundbar-modellen.DUT - 22 Het Spacet-geluid gebruiken Zorgt voor een optimale geluidskwaliteit door analyse van de ruimtes waar geluisterd wordt. Methode 1. Aansluiten via Soundbar Om deze functie in te schakelen, zet u de SpaceFit Sound-modus aan met de afstandsbediening van de Soundbar. ( (Geluidsregeling) → 'SpaceFit Sound Off' → ( Omhoog ) → 'SpaceFit Sound On')

• Dit is beschikbaar in alle geluidsmodi. Methode 2. Verbinden via tv Om deze functie in te schakelen, zet u de modus Aanpasbaar geluid+ aan in het tv-menu van uw Samsung. (Start ( ) → Menu → Instellingen ( ) → Alle instellingen ( ) → General → Instellingen van intelligente modus → Aanpasbaar geluid+)

• De geluidsmodus op uw Soundbar wijzigt automatisch naar Aanpasbaar geluid+ als u de modus Aanpasbaar geluid+ inschakelt op uw tv. OPMERKING Deze functie werkt wanneer de Soundbar is aangesloten op sommige Samsung-tv's.DUT - 23

06 EEN MOBIEL APPARAAT VERBINDEN

Methode 1. Verbinden via Bluetooth Wanneer een mobiel apparaat met Bluetooth is verbonden, kunt u stereogeluid beluisteren zonder gedoe met kabels.

• Wanneer u een gekoppeld Bluetooth-apparaat verbindt met de uitgeschakelde Soundbar, wordt de Soundbar automatisch ingeschakeld. Mobiel apparaat De eerste verbinding Zorg er bij het verbinden op een nieuw Bluetooth-apparaat voor dat het apparaat zich binnen een afstand van 1 m bevindt.

Knop voor Bluetooth koppelen Led-lampje SOUNDBAR SOUND MODE WOOFER

• Tot de koppeling voltooid is, wijzigt de veelkleurige led achtereenvolgens als Rood → Groen → Blauw. “Ready to connect via Bluetooth.”

3. Speel via de Soundbar muziekbestanden af vanaf het apparaat dat via Bluetooth verbonden is.

Als het apparaat geen verbinding tot stand kan brengen

• Als er een bestaande Soundbar (bijv. '[AV] Samsung Soundbar S***B') in de lijst met luidsprekers op het mobiele apparaat staat, verwijder deze dan.

• Herhaal vervolgens stappen 1 en 2. Opmerkingen over een Bluetooth-verbinding

• Plaats een nieuw apparaat binnen 1 m om een verbinding via Bluetooth-communicatie tot stand te brengen.

• Als u bij het verbinden met een Bluetooth-apparaat een pincode wordt gevraagd, voer dan <0000> in.

• In de Gereedstatus schakelt de Soundbar automatisch uit na 18 minuten.

• De Soundbar zoekt mogelijk niet naar Bluetooth of verbindt mogelijk niet correct in de volgende omstandigheden: ‒ Als er zich een sterk elektrisch veld in de buurt van de Soundbar bevindt. ‒ Als diverse Bluetooth-apparaten gelijktijdig met de Soundbar zijn gekoppeld. ‒ Als het Bluetooth-apparaat is uitgeschakeld, niet op zijn plaats is of bij storingen.

• Elektronische apparaten kunnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren houdt u uit de buurt van de hoofdeenheid van de Soundbar, bijv. magnetrons, draadloze LAN-apparaten, enz.

• De Soundbar ondersteunt SBC-gegevens (44,1 kHz, 48 kHz).

• Maak alleen verbinding met een Bluetooth-apparaat dat de functie A2DP (AV) ondersteunt.

• U kunt de Soundbar niet verbinden met een Bluetooth-apparaat dat alleen de HF-functie (handsfree) ondersteunt.

• Wanneer u de Soundbar verbindt met een Bluetooth-apparaat, plaatst u ze zo dicht mogelijk bij elkaar.

• Hoe verder de Soundbar en het Bluetooth-apparaat van elkaar verwijderd zijn, hoe lager de geluidskwaliteit wordt. De Bluetooth-verbinding kan verbroken worden wanneer de apparaten zich buiten het effectieve bereik bevinden.

• De Bluetooth-verbinding werkt mogelijk niet naar behoren in gebieden met slechte ontvangst.DUT - 24

• Onder de volgende omstandigheden kan er ruis of storingen optreden in een Bluetooth-apparaat: ‒ Als het lichaam contact maakt met de signaal-zendontvanger op het Bluetooth-apparaat of Soundbar ‒ In hoeken of wanneer er een obstakel in de buurt is, zoals een muur of scheidingswand, waar elektrische veranderingen kunnen optreden. ‒ Bij blootstelling aan radio-interferenties door andere producten die in hetzelfde frequentiebereik werken, zoals medische apparatuur, magnetrons en draadloze LAN-apparaten. ‒ Obstakels zoals deuren en muren kunnen de geluidskwaliteit nog steeds beïnvloeden, zelfs wanneer de apparaten zich binnen het effectieve bereik bevinden.

• Let op: uw Soundbar kan niet worden gekoppeld met andere Bluetooth-apparaten terwijl u de Bluetooth-optie gebruikt.

• Dit draadloze apparaat kan elektrische interferentie veroorzaken tijdens het gebruik. De verbinding verbreken tussen het Bluetooth-apparaat en een Soundbar U kunt de verbinding verbreken tussen een Bluetooth-apparaat en de Soundbar. Voor instructies, raadpleeg de gebruikershandleiding van het Bluetooth- apparaat.

• De Soundbar wordt losgekoppeld.

• Als de Soundbar is losgekoppeld van het Bluetooth-apparaat, knippert het veelkleurige led-lampje op de Soundbar drie keer ‘Rood’. De verbinding tussen de Soundbar en het Bluetooth-apparaat verbreken Druk op de knop (Multifunctie) bovenop de Soundbar of op de knop (Bron) op de afstandsbediening om over te schakelen van de modus 'Bluetooth'.

• Loskoppelen duurt een tijdje omdat het Bluetooth-apparaat een respons moet krijgen van de Soundbar. (De tijd om los te koppelen kan variëren, afhankelijk van het Bluetooth-apparaat)DUT - 25 Methode 2. Verbinden via wi (draadloos netwerk) Om een Soundbar te verbinden met een mobiel apparaat via een draadloos netwerk (wi), is de SmartThings-app vereist. De eerste verbinding

1. Installeer en start de SmartThings-app op uw mobiele apparaat (smartphone of tablet).

2. Volg in de app de instructies op het scherm om de Soundbar toe te voegen.

• De automatische pop-up (de tweede schermafbeelding hieronder) wordt mogelijk niet weergegeven op sommige apparaten. Als het pop-upvenster niet verschijnt, drukt u ' ' op het Home-scherm. De Soundbar wordt toegevoegd aan de app.

• Onderstaande illustratie kan verschillen van de app-versie. App starten Automatische pop-up Apparaat toevoegen SmartThings- appDUT - 26 Tap Sound gebruiken Tik met uw mobiele apparaat op de Soundbar om het geluid van inhoud op uw mobiele apparaat af te spelen via de Soundbar.

• Afhankelijk van het mobiele apparaat wordt deze functie mogelijk niet ondersteund.

• Deze functie is alleen compatibel met mobiele Samsung-apparaten met Android 8.1 of nieuwer. Bovenkant van de Soundbar Mobiel apparaat SmartThings-app

1. Schakel de functie Tap Sound in op uw mobiele apparaat.

• Voor meer informatie over het inschakelen van de functie, ga naar 'De functie Tap Sound instellen' hieronder.

2. Tik met het mobiele apparaat op de Soundbar. Selecteer ‘Start now’ in het weergegeven berichtvenster.

Via Bluetooth wordt een verbinding tot stand gebracht tussen het mobiele apparaat en de Soundbar.

3. Speel het geluid van inhoud op uw mobiele apparaat af via de Soundbar.

• Deze functie verbindt een mobiel apparaat via Bluetooth met de Soundbar door trillingen te detecteren die optreden wanneer het apparaat de Soundbar aanraakt.

• Tik met uw mobiele apparaat niet op een scherpe hoek van de Soundbar. De Soundbar of uw mobiele apparaat kan bekrast of beschadigd raken.

• Het wordt aanbevolen om een hoesje te gebruiken voor uw mobiele apparaat. Tik zacht op het brede gebied van het bovenste deel van de Soundbar, zonder te veel kracht te gebruiken.

• Update de SmartThings-app naar de nieuwste versie om deze functie te gebruiken. Afhankelijk van het versie van de app wordt de functie mogelijk niet ondersteund. De functie Tap Sound instellen Gebruik de SmartThings-app om de functie Tap View, Tap Sound in te schakelen.

1. Open de SmartThings-app op het mobiele apparaat.

2. Selecteer ( → ) op het scherm van de SmartThings-app op het mobiele apparaat.

3. Stel ‘Tap View, Tap Sound’ in op Aan zodat de functie werkt wanneer een mobiel apparaat in de buurt van de Soundbar komt. De functie is ingeschakeld. OPMERKING

• Wanneer het mobiele apparaat in de energiebesparende modus staat, werkt de functie Tap Sound niet.

• De functie Tap Sound werkt mogelijk niet als er apparaten in de buurt van de Soundbar zijn die radiostoring veroorzaken, zoals elektrische apparaten. Zorg ervoor dat apparaten die radiostoring kunnen veroorzaken op voldoende afstand van de Soundbar worden geplaatst.DUT - 27

07 VERBINDEN VIA APPLE AIRPLAY 2

• Deze functie is mogelijk niet beschikbaar in sommige landen.

• Deze Soundbar van Samsung ondersteunt AirPlay 2 en vereist iOS 11.4 of hoger. Met AirPlay 2 kunt u muziek, podcasts en andere audio streamen van uw Apple-apparaten naar de Samsung Soundbar.

• Zorg ervoor dat de Soundbar is ingeschakeld en verbonden met hetzelfde Wi-Fi-netwerk als uw Apple-apparaat.

• Selecteer van een app die AirPlay ondersteunt of in het Control Center op uw iPhone, iPad of Mac.

• Selecteer de Soundbar uit een lijst met beschikbare apparaten om de audio op af te spelen.DUT - 28 08 DE WANDMONTAGE INSTALLEREN Voorzorgsmaatregelen bij de installatie

• Installeer uitsluitend op een verticale wand.

• Installeer niet op een plaats met hoge temperaturen en een hoge luchtvochtigheidsgraad.

• Controleer of de wand voldoende sterk is om het gewicht van het product te ondersteunen. Als dat niet het geval is, versterk de wand dan of kies een andere installatieplaats.

• Sluit kabels van het toestel op externe apparaten aan voordat u de Soundbar aan de wand monteert.

• Zorg ervoor dat het toestel is uitgeschakeld en de stekker uit het stopcontact is voordat u het installeert. Anders kan dit leiden tot een elektrische schok. Componenten voor wandmontage AH81-15127A-01 A TYPE

1. Plaats de muurmontagegids tegen de muur.

• De wandbevestigingsgeleider moet waterpas zijn.

• Als uw tv aan de muur wordt bevestigd, installeert u de Soundbar minimaal 5 cm onder de tv. 5 cm of meer

2. Lijn de Centrale lijn van de wandbevestigingsgeleider uit met het

midden van uw tv (als u de Soundbar onder uw tv monteert) en bevestig vervolgens de wandbevestigingsgeleider op de muur met behulp van tape.

• Als u de soundbar niet onder een tv monteert, plaats dan de Centrale lijn in het midden van het installatiegebied.

740mmB TYPE 700mm Centrale lijn

3. Duw de punt van een pen of een geslepen potloodpunt door het midden

van de A-TYPE en B-TYPE-afbeeldingen aan elk uiteinde van de mal om de gaten voor de schroefsteunen te markeren en verwijder vervolgens de wandbevestigingsmal. AH81-15127A-01 A TYPE

4. Boor met behulp van een geschikt boorijzer een gat in de muur bij elke

• Als de markeringen niet overeenkomen met de posities van de bouten, zorg er dan voor dat u de geschikte steunen of pluggen in de gaten plaatst voordat u de schroefsteunen bevestigt. Als u steunen of pluggen gebruikt, zorg er dan voor dat de gaten die u boort groot genoeg zijn voor de steunen of pluggen die u gebruikt.

5. Duw een schroef (niet meegeleverd) door elke schroefhouder en draai

de schroef stevig aan in een gat met schroefsteunen.DUT - 29

6. Installeer de 2 wandbevestigingsbeugels in de juiste richting aan de

achterkant van de Soundbar met behulp van 2 schroefhouders.

• Bij het monteren moet u ervoor zorgen dat het ophangingsonderdeel van de Wandbevestigingsbeugels zich achter de achterkant van de Soundbar bevinden. Achterkant van de Soundbar Rechteruiteinde van de Soundbar

7. Installeer de Soundbar met de bijgeleverde wandbevestigingsbeugels

door de wandbevestigingsbeugels op te hangen aan de schroefhouders op de muur.

8. Schuif de Soundbar omlaag zoals hieronder weergegeven zodat de

wandbevestigingsbeugels stevig op de schroefhouders rusten.

• Steek de schroefhouders in het brede (achterste) deel van de wandbevestigingsbeugels en schuif vervolgens de wandbevestigingsbeugels omlaag zodat de wandbevestigingsbeugels stevig op de schroefhouders rusten. SERVICE HDMI (ARC) SERVICE HDMI (ARC) SERVICE HDMI (ARC) DC 19V 09 DE SOUNDBAR

INSTALLEREN VÓÓR DE TV

Microfonen Zoals de afbeelding laat zien, moet u het midden van de Soundbar uitlijnen met het midden van de tv en de Soundbar voorzichtig op de tv-voet plaatsen. Plaats de microfoons nu aan de voorkant van de standaard om spraakherkenning niet te hinderen. Rechteruiteinde van de Soundbar

• Zorg ervoor dat de Soundbar op een vlakke en stevige ondergrond staat.

• Onvoldoende afstand tot de tv kan leiden tot problemen met spraakherkenning en geluid.

• De afbeelding hierboven wijkt af van het respectievelijke model.DUT - 30 10 SOFTWARE UPDATE Automatische update Wanneer de Soundbar met het internet is verbonden, gebeuren software- updates automatisch, zelfs wanneer de Soundbar uitgeschakeld is.

• Om de functie Automatische update te gebruiken, moet de Soundbar verbonden zijn met het internet. De wi-verbinding met de Soundbar wordt beëindigd als de stroomkabel van de Soundbar uit het stopcontact is gehaald of de stroom wordt losgekoppeld. Als de stroom uitstaat en de stroom opnieuw wordt ingeschakeld of u het netsnoer opnieuw in het stopcontact steekt, schakel de Soundbar in en verbind hem opnieuw met het internet. USB-update Achterkant van de Soundbar SERVICE HDMI (ARC)SERVICE HDMI(ARC) Micro-USB-naar- USB-adapter-kabel (niet meegeleverd) Samsung kan in de toekomst updates bieden voor de systeemrmware van de Soundbar. Wanneer een update beschikbaar is, kunt u de Soundbar bijwerken door de USB-schijf die de update-rmware aan te sluiten op de SERVICE-poort van de Soundbar.

1. Ga naar (www.samsung.com) → zoek naar de modelnaam via de

menuoptie voor klantondersteuning.

• Raadpleeg de Upgradegids voor meer informatie over updates.

2. Download het upgradebestand (type USB).

3. Pak het bestand uit om een map met de bestandsnaam te maken.

4. Bewaar de gemaakte map op een USB-stick en sluit deze vervolgens

5. Zet de Soundbar aan. Vervolgens wordt het product binnen 3 minuten

geüpdatet. Led-lampje Wit beweegt van links naar rechts en van rechts naar links

• Schakel het apparaat niet uit tijdens de update en verwijder de USB- stick niet.

• Als de gele led aanblijft na het voltooien van de software-update, betekent dit dat er een extra update wordt verwerkt. Als dit gebeurt, mag u de stroom niet uitschakelen of de usb verwijderen.

• Als de update niet wordt uitgevoerd, sluit u de stroomkabel van de Soundbar opnieuw aan.

• Wanneer de nieuwste versie wordt geïnstalleerd, wordt er geen update uitgevoerd.

• Afhankelijk van het type USB-stick wordt de update mogelijk niet ondersteund.

• Als er geen updatebestand beschikbaar is, knippert het lampje 3 keer rood. Led-lampje Knippert 3 X rood

• Als het updatebestand dezelfde of een lagere versie heeft dan de bestaande, knippert het lampje 3 keer cyaan. Led-lampje Knippert 3 X cyaan Reset 5 Sec Zorg dat de Soundbar is ingeschakeld en druk ten minste 5 seconden tegelijkertijd op de (Volume)-knoppen op de behuizing. De weergave van de LED wijzigt zoals hieronder getoond en vervolgens wordt de Soundbar gereset. Led-lampje Knippert 3 X cyaan Knippert rood → Uit Wit beweegt van links naar rechts en van rechts naar links LET OP

• Alle instellingen van de Soundbar zijn gereset. Voer dit alleen uit wanneer een reset is vereist.DUT - 31 11 PROBLEEMOPLOSSING Alvorens assistentie te zoeken, controleer het volgende. Soundbar gaat niet aan.

• Controleer of de stroomkabel van de Soundbar goed in het stopcontact zit. Soundbar werkt onregelmatig.

• Steek de stroomkabel opnieuw in het stopcontact nadat u hem eruit hebt gehaald.

• Schakel het externe apparaat uit en weer in, en probeer het opnieuw.

• Als er geen signaal is, schakelt de Soundbar automatisch uit na een bepaalde tijd. Schakel het toestel in. (Zie pagina 9.) Afstandsbediening werkt niet

• Wijs met de afstandsbediening direct naar de Soundbar.

• Laad de afstandsbediening opnieuw op. Het lampje van de Soundbar wordt en blijft rood.

• De microfoon is uitgeschakeld. Zet de microfoon aan. (Zie pagina 7.) Geluid komt niet uit de soundbar.

• Het volume van de Soundbar is te laag of gedempt. Pas het volume aan.

• Als een extern apparaat (STB, Bluetooth-apparaat, mobiel apparaat enz.) aangesloten is, pas dan het volume van het externe apparaat aan.

• Selecteer Soundbar voor de geluidsuitvoer van de tv. (Samsung-tv: Start ( ) → Menu → Instellingen ( ) → Alle instellingen ( ) → Geluid → Geluidsuitvoer → Select Soundbar)

• De kabelverbinding met de Soundbar mag niet los zitten. Verwijder de kabel en sluit hem opnieuw aan.

• Verwijder het netsnoer volledig, sluit hem opnieuw aan en schakel de stroom in.

• Reset het product en probeer opnieuw. (Zie pagina 30.) Geluid komt niet uit de subwoofer.

• Controleer of de led-indicator op de achterkant van de subwoofer blauw oplicht. Sluit de Soundbar en de Subwoofer opnieuw aan als het indicatielampje blauw knippert of rood wordt. (Zie pagina 15.)

• Er kan een probleem optreden als er een obstakel is tussen de Soundbar en de subwoofer. Verplaats apparaten naar een gebied zonder obstakels.

• De verbinding kan onderbroken worden door andere apparaten in de buurt die radiofrequentiesignalen verzenden. Houd uw luidspreker uit de buurt van dergelijke apparaten.

• Verwijder de stekker en sluit deze opnieuw aan. Als er sprake is van geluidstrillingen, vertragingen of ruis van de subwoofer

• Er kan een probleem optreden als er zich objecten bevinden tussen de Soundbar en subwoofer. Zet ze op een plek neer zodat er geen object tussen zit.

• Er kunnen geluidstrillingen of vertragingen zijn als de subwoofer ver van de Soundbar is geplaatst. Verplaats ze dichter naar de Soundbar toe.

• Er kunnen geluidstrillingen of vertragingen zijn als de Soundbar in de buurt van een instrument of elektrisch apparaat staat dat radio- interferentie kan veroorzaken. Plaats de Soundbar ver van dergelijke apparaten die radio-interferentie kunnen veroorzaken. (Bijv. draadloze router)

• Wijzig de status van de tv-netwerkverbinding van draadloos naar bekabeld. Het volume van de subwoofer is te laag

• Mogelijk is het oorspronkelijke volume van de inhoud die u afspeelt laag. Probeer het subwooferniveau aan te passen. (Zie pagina 10.)

• Zet de subwooferluidspreker dichter bij u. Als de tv niet via HDMI (ARC) is verbonden.

• Controleer of de HDMI-kabel correct op de ARC-aansluiting is aangesloten. (Zie pagina 17.)

• De verbinding is misschien niet mogelijk vanwege het aangesloten externe apparaat (settopbox, gameconsole enz.). Verbind de Soundbar rechtstreeks.

• HDMI-CEC wordt mogelijk niet geactiveerd op de tv. Schakel de CEC op het tv-menu in. (Samsung-tv: Start ( ) → Menu → Instellingen ( )

• Alle instellingen ( ) → Verbinding → External Device Manager → Anynet+ (HDMI-CEC) ON) Er is geen geluid wanneer er verbinding wordt gemaakt met de tv in de modus HDMI (ARC)

• Uw apparaat kan het invoersignaal niet afspelen. Verander de audio- uitvoer van de tv in PCM of Dolby Digital. (Voor een Samsung-tv: Start ( ) → Menu → Instellingen ( ) → Alle instellingen ( ) → Geluid → Professionele instellingen → Digitale uitvoer audio-indeling) Soundbar maakt geen verbinding via Bluetooth.

• Schakel bij het verbinden met een nieuw apparaat naar 'Bluetooth- koppeling' voor een verbinding. (Druk op de knop PAIR op de afstandsbediening of houd de knop (Mic On/Off) op de behuizing minstens 5 seconden ingedrukt.)

• Als de Soundbar is verbonden met een ander apparaat, koppelt u dat apparaat eerst los om het apparaat over te schakelen.

• Verbind opnieuw nadat u de lijst met Bluetooth-luidsprekers hebt verwijderd op het te verbinden apparaat. (Samsung-tv: Start ( )

• Menu → Instellingen ( ) → Alle instellingen ( ) → Geluid → Geluidsuitvoer → Lijst met Bluetooth-luidsprekers)

• Verwijder de stekker, sluit deze opnieuw aan en probeer het opnieuw.

• Reset het product en probeer opnieuw. (Raadpleeg ‘Reset’ voor meer informatie.)DUT - 32 Geluid valt weg wanneer verbonden via Bluetooth.

• Sommige apparaten kunnen radio-interferentie veroorzaken als zij dicht bij de Soundbar staan, zoals magnetrons, draadloze routers enz.

• Als uw apparaat dat verbonden is via Bluetooth zich te ver van de Soundbar bevindt, kan het geluid soms wegvallen. Verplaats het apparaat dichter naar de Soundbar toe.

• Als een deel van uw lichaam in contact is met de Bluetooth- zendontvanger of het product geïnstalleerd is op een metalen meubel, kan het geluid soms wegvallen. Controleer de installatieomgeving en gebruiksomstandigheden. Soundbar maakt geen verbinding met Wi-Fi.

• Controleer of uw draadloze router is ingeschakeld.

• Schakel de router uit en weer aan en probeer het opnieuw.

• De Soundbar kan geen verbinding maken als het draadloze signaal te zwak is. Probeer de router dichter naar de Soundbar te verplaatsen of verwijder indien mogelijk objecten die tussen de Soundbar en de router staan.

• Als uw draadloze router nieuw is, moet u de netwerkinstellingen van de luidspreker opnieuw congureren. De Soundbar wordt niet automatisch met de tv ingeschakeld.

• Als u de Soundbar uitschakelt tijdens het kijken naar de tv, wordt de stroomsynchronsatie met de tv uitgeschakeld. Schakel eerst de tv uit. De AVA-functie is niet beschikbaar in de volgende situaties.

• De AVA-functie is niet beschikbaar bij het gebruik van de Q-symphony- functie.

• De AVA-functie is niet beschikbaar als de microfoon is uitgeschakeld. Nadat ik de tv heb verbonden met de Soundbar, heb ik de Soundbar- modus omgezet. Er komt geen geluid meer uit de tv.

• Als u de Soundbar met een mobiel apparaat verbindt terwijl de Soundbar is verbonden met de tv, komt het geluid van de Soundbar van het mobiele apparaat terwijl de tv-verbinding behouden blijft. Dan wordt het geluid van de tv niet meer verzonden.

• Verbreek de verbinding met het mobiele apparaat en het geluid van de tv zal weer uit de Soundbar komen. 12 LICENTIE Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/ Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Gebruik je telefoon, tablet of computer als een afstandsbediening voor Spotify. Ga naar spotify.com/connect om te leren hoe je dat doet

• De Spotify-software is onderhevig aan licenties van derden. Je vindt deze hier: https://www.spotify.com/connect/third-party-licenses.

• Uw Samsung-product is ENERGY STAR-gekwaliceerd bij gebruik van de fabrieksinstellingen. Als u bepaalde functies, instellingen en functionaliteit van het product wijzigt, kan dit invloed hebben op het energieverbruik, waardoor de limieten voor de ENERGY STAR- kwalicatie mogelijk worden overschreden.

• Environmental Protection Agency en Department of Energy. ENERGY STAR is een gezamenlijk programma van deze overheidsinstanties en is in het leven geroepen om energiezuinige producten en praktijken te promoten. Raadpleeg www.energystar.gov voor meer informatie over het ENERGY STAR-programma. Alleen ENERGY STAR-gekwaliceerd model (Alleen van toepassing op thin-client-modellen) SAMSUNG heeft als ENERGY STAR®-partner vastgesteld dat dit product voldoet aan de ENERGY STAR®-richtlijnen voor energiezuinigheid.

• Het ENERGY STAR-programma is ingezet om de uitstoot van broeikasgassen terug te dringen en energie te besparen met behulp van vrijwillige etikettering.

• De instelling voor energiebeheer van dit product is standaard ingeschakeld en kan worden ingesteld op 1 minuut tot 5 uur.

• Het product kan vanuit de slaapstand worden geactiveerd met een druk op een knop op de behuizing. Alleen ENERGY STAR-gekwaliceerd model (de overige modellen)

• Samsung heeft als ENERGY STAR-partner vastgesteld dat dit product of deze productmodellen voldoen aan de ENERGY STAR-richtlijnen voor energiezuinigheid. 13 OPEN SOURCE- LICENTIEKENNISGEVING Voor vragen en verzoeken over open sources, kunt u contact opnemen met Samsung Open Source (http://opensource.samsung.com) 14 BELANGRIJKE

• Afbeeldingen en illustraties in de gebruikershandleiding dienen alleen ter referentie en kunnen afwijken van het daadwerkelijke product.

• In de volgende gevallen kunnen administratiekosten in rekening worden gebracht: (a) als op uw verzoek een monteur wordt gestuurd en het product is niet defect (wanneer u bijvoorbeeld de gebruikershandleiding niet hebt gelezen). (b) als u het toestel naar een reparatiecentrum brengt en het product is niet defect (wanneer u bijvoorbeeld de gebruikershandleiding niet hebt gelezen).

• Voordat de monteur u bezoekt, krijgt u informatie over de administratiekosten.DUT - 34

15 SPECIFICATIES EN HANDLEIDING

Specicaties Modelnaam HW-S800B/HW-S801B HW-S810B / HW-S811B Gewicht 1,4 kg Afmetingen (B x H x D) 1160,0 x 38,0 x 39,9 mm Bereik temperatuur wanneer in werking +5°C tot +35°C Bereik vochtigheid wanneer in werking 10 % ~ 75 % VERSTERKER Nominaal uitgangsvermogen (20W x 2) + (10W x 2) + (20W x 2) + (10W x 1) + (10W x 2) Ondersteunde indelingen voor afspelen Dolby 5.1ch / Dolby Digital Plus / Dolby ATMOS (Dolby Digital Plus) / DTS 5.1ch / LPCM 2ch

• Samsung Electronics Co., Ltd behoudt zich het recht voor om zonder kennisgeving de specicaties te wijzigen.

• Gewicht en afmetingen zijn bij benadering. Voorzorgsmaatregel: De Soundbar wordt automatisch opnieuw gestart als u Wi-Fi in-/uitschakelt. Totaal stroomverbruik in stand-by (W) 5,1 W De Wi-Fi-verbinding deactiveren: Houd de knop CH LEVEL op de afstandsbediening van de Soundbar langer dan 30 seconden ingedrukt om de Wi-Fi-verbinding in of uit te schakelen. De Bluetooth-verbinding deactiveren: Houd de knop TONE CONTROL op de afstandsbediening van de Soundbar langer dan 30 seconden ingedrukt om de Bluetooth-verbinding in of uit te schakelen.DUT - 35

• Hierbij verklaart Samsung Electronics dat deze radioapparatuur voldoet aan Richtlijn 2014/53/EC en de relevante wettelijke voorschriften van het VK. De volledige tekst van de conformiteitsverklaring is beschikbaar op het volgende internetadres: http://www.samsung.com, ga naar Ondersteuning en voer de naam van het model in. Deze apparatuur mag in alle EU-landen en in het VK worden gebruikt. De 5GHz WLAN-functie (Wi-Fi of SRD) van deze apparatuur kan mogelijk alleen binnenshuis worden gebruikt. [Correcte behandeling van een gebruikte accu uit dit product] (Van toepassing in landen waar afval gescheiden wordt ingezameld) Het merkteken op de accu, handleiding of verpakking geeft aan dat de accu in dit product niet samen met ander huishoudelijk afval mag worden weggegooid. De chemische symbolen Hg, Cd of Pb geven aan dat het kwik-, cadmium- of loodgehalte in de accu hoger is dan de referentieniveaus in de Richtlijn 2006/66/EC. De accu in dit product mag niet door de gebruiker zelf worden vervangen. Neem contact op met uw serviceprovider voor informatie over vervanging. Verwijder de accu niet en gooi deze niet in het vuur. Demonteer, plet of doorboor de accu niet. Als u het product weggooit, worden op de afvalinzamelingslocatie passende maatregelen genomen voor het recyclen en verwerken van het product, inclusief de accu. De batterij verwijderen

• Als u de batterij wilt verwijderen, neemt u contact op met een goedgekeurd servicecenter. Ga naar www.samsung.com/global/ecodesign_energy voor instructies voor het verwijderen van de batterij.

• Voor uw eigen veiligheid moet u niet proberen de batterij te verwijderen. Als de batterij niet correct wordt verwijderd, kan dit schade aan de batterij en het apparaat veroorzaken, persoonlijk letsel veroorzaken en/of ervoor zorgen dat het apparaat niet meer veilig is. Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur) (Van toepassing in landen waar afval gescheiden wordt ingezameld) Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen. Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd. Ga voor informatie over de milieuverbintenissen en productspecieke wettelijke verplichtingen van Samsung bijv. REACH, WEEE, accu's, naar: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/ COMMISSIEREGELING (EU) 2019/1782 Vereisten inzake ecologisch ontwerp voor externe voedingen: www.samsung.com/global/ecodesign_componentEST - 2 OHUTUSALANE TEAVE HOIATUSED ELEKTRILÖÖGIOHU VÄHENDAMISEKS ÄRGE EEMALDAGE KAANT (EGA TAGAPANEELI).
