MANUAL DE USUARIO HWS811B SAMSUNG

INFORMACIÓN DE SEGURIDAD

ADVERTENCIAS DE SEGURIDAD

PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, ABSTÉNGASE DE RETIRAR LA CARCASA (O LA PARTE POSTERIOR). EN EL INTERIOR NO HAY NINGUNA PIEZA QUE PUEDA REPARAR EL USUARIO. REMITA LAS TAREAS DE REPARACIÓN A PERSONAL CUALIFICADO. Consulte la siguiente tabla para obtener una explicación de los símbolos que pueden aparecer en su producto Samsung. PRECAUCIÓN PELIGRO DE DESCARGA ELÉCTRICA. NO ABRIR. Este símbolo indica la presencia de alto voltaje en el interior. Es peligroso entrar en contacto con cualquier pieza interior de este producto. Este símbolo indica que con este producto se incluye documentación importante correspondiente al funcionamiento y mantenimiento. Producto de Clase II: Este símbolo indica que no se requiere una conexión de seguridad de puesta a tierra (toma de tierra). Si este símbolo no está presente en un producto con cable de alimentación, el producto DEBE tener una conexión able a tierra. Tensión de CA: La tensión nominal marcada con este símbolo es tensión CA. Tensión de CC: La tensión nominal marcada con este símbolo es tensión de CC. Precaución. Consulte las instrucciones de uso: Este símbolo informa de que se debe consultar el manual del usuario para obtener más información relativa a la seguridad. ADVERTENCIA

• Para reducir el riesgo de incendio o descarga eléctrica, no exponga este electrodoméstico a la lluvia o a la humedad. PRECAUCIÓN

• PARA EVITAR DESCARGAS ELÉCTRICAS, ENCHUFE POR COMPLETO EL CABLE DE ALIMENTACIÓN EN LA TOMA DE PARED.

• Este aparato deberá estar siempre conectado a una toma de CA con una conexión a tierra de protección.

• Para desconectar el aparato de la toma de corriente, hay que tirar del enchufe de la toma de pared, por lo que este se debe poder manejar cómodamente.

• No exponga el aparato a goteos ni salpicaduras. Absténgase de depositar objetos llenos de líquidos (como, por ejemplo, jarrones) sobre el aparato.

• Para apagar el aparato completamente deberá tirar del enchufe de la toma de pared. Por lo tanto, se debe poder acceder al cable de alimentación de forma cómoda y sencilla.SPA - 3 PRECAUCIONES

1. Compruebe que la fuente de alimentación CA de su domicilio cumple

las especicaciones eléctricas indicadas en la etiqueta adhesiva situada en la parte inferior del producto. Instale el producto horizontalmente en una base adecuada (mueble), con suciente espacio alrededor para su ventilación (entre 7 y 10 centímetros). Asegúrese de que las ranuras de ventilación no queden tapadas. No coloque la unidad encima de amplicadores o de otros aparatos que puedan calentarse. Esta unidad se ha diseñado para un uso continuado. Si desea apagar completamente la unidad, desconecte el cable de CA de la toma de la pared. Desenchufe la unidad si no piensa usarla durante un intervalo de tiempo prolongado.

2. Durante las tormentas eléctricas, desconecte el cable de CA de la toma

de la pared. Los picos de tensión causados por los rayos podrían dañar la unidad.

3. No exponga el producto a la luz directa del sol ni a otras fuentes

de calor. Eso podría causar sobrecalentamiento y problemas de funcionamiento de la unidad.

4. Proteja el producto de la humedad (por ejemplo, jarrones) y del calor

excesivos (por ejemplo, de una chimenea), o de los aparatos que creen campos eléctricos o magnéticos potentes. Desconecte el cable de alimentación de la toma de CA de la pared si la unidad presenta problemas de funcionamiento. El producto no se ha diseñado para uso industrial. Es solo para uso personal. Puede producirse condensación si el producto se ha almacenado a baja temperatura. Si se transporta la unidad durante el invierno, espere 2 horas aproximadamente hasta que la unidad haya alcanzado la temperatura ambiente antes de usarla.

5. Pueden producirse incendios o explosiones que podrían provocar daños

al mando a distancia o lesiones personales.

• Evite los impactos en el mando a distancia.

• Intente que las sustancias extrañas como el metal, el líquido o el polvo entren en contacto con el terminal de carga del mando a distancia.

• Cuando el mando a distancia se vea dañado, huela a humo o a quemado, deje de utilizarlo inmediatamente y llévelo al centro de servicio de Samsung para que lo reparen.

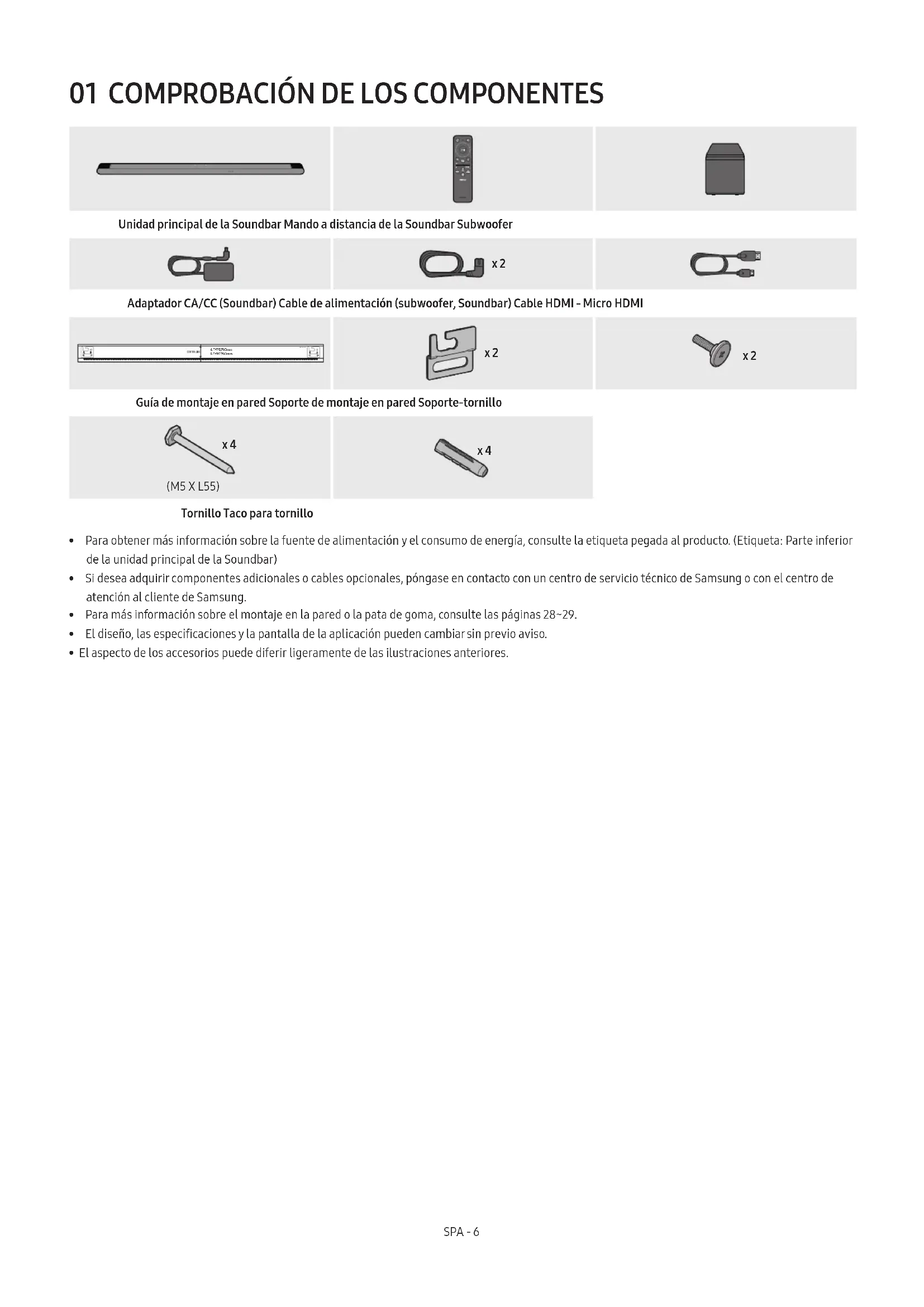

01 COMPROBACIÓN DE LOS COMPONENTES

700mm x 2 x 2 Guía de montaje en pared Soporte de montaje en pared Soporte-tornillo x 4 (M5 X L55) x 4 Tornillo Taco para tornillo

• Para obtener más información sobre la fuente de alimentación y el consumo de energía, consulte la etiqueta pegada al producto. (Etiqueta: Parte inferior de la unidad principal de la Soundbar)

• Si desea adquirir componentes adicionales o cables opcionales, póngase en contacto con un centro de servicio técnico de Samsung o con el centro de atención al cliente de Samsung.

• Para más información sobre el montaje en la pared o la pata de goma, consulte las páginas 28~29.

• El diseño, las especicaciones y la pantalla de la aplicación pueden cambiar sin previo aviso.

• El aspecto de los accesorios puede diferir ligeramente de las ilustraciones anteriores.SPA - 7

02 VISIÓN GENERAL DEL PRODUCTO

1 Indicador LED El indicador LED parpadea, se ilumina o cambia de color según el modo o el estado actual de la Soundbar. El color del indicador LED y el número de luces indican el modo activo como se describe a continuación.

• El LED multicolor cambia a blanco, cian, verde, rojo y azul dependiendo del modo o estado.

Botón (Multifunción)

• En el modo de espera, pulse el botón (Multifunción) para encender la Soundbar.

• Pulse el botón (Multifunción) para cambiar el modo. Cada vez que se cambia el modo, el LED se ilumina en blanco y luego se apaga. Indicador LED Blanco encendido → apagado Blanco encendido → apagado Blanco encendido → apagado “TV ARC” “Wi-Fi” “Bluetooth”

Botón (Volumen) Ajusta el volumen.

Botón (Micrófono encendido/apagado) Pulse el botón para encender o apagar el micrófono. Cuando el micrófono está apagado, el indicador LED se iluminará en rojo. Indicador LED Rojo encendido “Mic Off” “Mic On”

• Cuando enchufe el cable de CA, el botón de encendido comenzará a funcionar en un plazo de 4 a 6 segundos.

• Cuando encienda esta unidad, habrá un retraso de 4 a 5 segundos antes de que emita sonido.

• Si se escucha sonido tanto del televisor como de la Soundbar, vaya al menú Settings del audio del televisor y cambie el altavoz del televisor a External Speaker.

• Puede activar o desactivar la respuesta de audio con la aplicación SmartThings. Para obtener información sobre el uso de la aplicación SmartThings, consulte “Método 2. Conexión a través de Wi-Fi (red inalámbrica)”.SPA - 8 Panel trasero de la Soundbar DC 19V SERVICE HDMI

1 SERVICE Conecte un dispositivo de almacenamiento USB para actualizar el software del producto. 2 HDMI (ARC) Conéctelo al puerto HDMI (ARC) de una TV. (Consulte la página 17) 3 DC 19V Conecte el adaptador de CA/CC. (Entrada de la fuente de alimentación) (Consulte la página 14)

• Al desconectar el cable de alimentación del adaptador de alimentación CA/CC de una toma de pared, tire del enchufe. No tire del cable.

• No conecte esta unidad u otros componentes a una toma de CA hasta que se hayan completado todas las conexiones entre los componentes.SPA - 9 03 USO DEL MANDO A DISTANCIA DE LA SOUNDBAR Acerca del mando a distancia

• Utilice el mando a menos de 6 m del producto. La distancia de utilización puede variar en función de las condiciones del entorno relacionadas con la conexión inalámbrica.

• Cuando el mando a distancia no funciona por falta de batería, cárguelo mediante el puerto USB tipo C.

• La ilustración diere del modelo respectivo de mando a distancia. Puerto USB (tipo C) para la carga Cómo usar el mando a distancia

Encendido/apagado Enciende y apaga la Soundbar. Indicador LED Cian parpadea X1 Activado Rojo parpadea X3 Desactivado

• Función de apagado automático La unidad se apagará automáticamente en las siguientes situaciones:

• En el modo “TV ARC” / “Wi-Fi” / “Bluetooth” si no hay señal de audio durante 18 minutos.

Fuente Pulse para seleccionar una fuente conectada a la Soundbar.

• Respuesta de audio activada/desactivada Es posible activar o desactivar la respuesta de audio. Mantenga pulsado el botón (Fuente) del mando a distancia durante al menos 5 segundos con la Soundbar apagada (modo de espera). Indicador LED Cian parpadea X1 Activado Rojo parpadea X1 Desactivado

Arriba/Abajo/ Izquierda/Derecha Pulse en las zonas indicadas para seleccionar arriba/abajo/ izquierda/derecha. Pulse arriba/abajo/izquierda/derecha en el botón para seleccionar o ajustar funciones.

• Saltar música Pulse el botón Derecha para seleccionar el siguiente archivo de música. Pulse el botón Izquierda para seleccionar el archivo de música anterior.

• ID SET Mantenga pulsado el botón Arriba durante 5 segundos para completar ID SET (al conectarse a un subwoofer o altavoces traseros inalámbricos).

Play / Pause También puede reproducir o hacer una pausa en la música pulsando el botón.

Silenciar Pulse el botón (Silenciar) para silenciar el sonido. Púlselo de nuevo para volver a activar el sonido. Indicador LED Parpadea X repetidamenteSPA - 10

Información Pulse el botón para mostrar información sobre la función actual. (Consulte la página 7) Cuando está conectado a Dolby Atmos®, el indicador LED parpadea en cian 3 veces.

SOUND MODE Si pulsa el botón, puede seleccionar el modo de audio deseado. Cada vez que el modo cambia, el LED multicolor parpadea en blanco. Indicador LED Blanco parpadea X1 “Surround” → “Juego” → “Estándar” → “Sonido adaptable” → “DTS Virtual:X”

• Surround Proporciona un campo de sonido más amplio que el estándar.

• Game Proporciona sonido estereoscópico para sumergirse en la acción mientras se juega.

• Standard Produce el sonido original.

• Adaptive Sound Analiza el contenido en tiempo real y proporciona automáticamente el campo de sonido óptimo en función de las características del contenido.

• DTS Virtual:X Sonido 3D inmersivo desde cualquier contenido.

VOLUMEN Pulse el botón hacia arriba o hacia abajo para ajustar el volumen. Indicador LED Blanco se mueve a la derecha X1 Subir el volumen Blanco se mueve a la izquierda X1 Bajar el volumen

(BASS) Pulse el botón Arriba o Abajo para ajustar el nivel de woofer (graves) hasta –12 o entre –6 y +6. Para establecer el nivel de volumen del woofer (graves) a 0 (valor predeterminado), pulse el botón.

Bluetooth PAIR Cambia la Soundbar al modo de emparejamiento Bluetooth. Cuando se pulsa el botón, los LED cambian como se muestra a continuación.

• Hasta que el emparejamiento se completa, el LED multicolor cambia a rojo → verde → azul por turnos. Indicador LED Rojo → Verde → Azul parpadea Emparejamiento Cian parpadea X3 Conexión completa “Listo para conectar mediante Bluetooth.”

CH LEVEL Si pulsa el botón, puede ajustar el volumen de cada altavoz.

• Para controlar el volumen de cada altavoz, seleccione “Centre Level” o “Front Top Level” en Sound Settings; después, puede ajustar el volumen entre -6 y +6 mediante los botones Arriba/Abajo.

• Si los altavoces traseros (de venta por separado) están conectados, se admiten los ajustes “Rear Level” y “Rear Top Level”. Para ajustar el volumen de “Rear Level” y “Rear Top Level” entre -6 y +6 utilizando los botones Arriba/Abajo. Indicador LED Blanco parpadea X1 “Nivel central” → “Nivel superior delantero”SPA - 11

TONE CONTROL Al pulsar el botón, puede ajustar el volumen de los agudos o graves. El elemento deseado se puede ajustar con los botones Arriba/Abajo. Esta función está activada en el modo Sound, excepto en el modo Standard.

• Para controlar el volumen de agudos o graves, seleccione “Treble” o “Bass” en Sound Settings y, a continuación, ajuste el volumen entre -6 y +6 utilizando los botones Arriba/Abajo.

• Una vez que se cambie el nivel de los graves, el nivel del woofer también se ajustará en consecuencia. Indicador LED Blanco parpadea X1 “Agudos” → “Graves”

Control de sonido Si pulsa el botón, puede establecer la función de audio. El elemento deseado se puede ajustar con los botones Arriba/ Abajo. Cada vez que el modo cambia, el LED multicolor parpadea en blanco. Indicador LED Blanco parpadea X1 “Sonido adaptado al espacio” → “Activar amplicador de voz” → “Mejora de voz” → “Modo nocturno” → “Sincronizar” → “Virtual”

• La Voice enhancement facilita la audición del diálogo en películas y programas de TV.

• El Night Mode está optimizado para la visualización nocturna con la conguración ajustada para reducir el volumen pero mantener la claridad de los diálogos.

• Mantenga pulsado el botón (Control de sonido) durante unos 5 segundos para ajustar el sonido para cada banda de frecuencia. Puede seleccionar 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5k Hz, 5 kHz y 10 kHz mediante los botones Izquierda/ Derecha y cada opción se puede ajustar entre -6 y +6 mediante los botones Arriba/Abajo. (Asegúrese de que el modo de sonido esté congurado como "STANDARD").

• Si el vídeo del televisor y el audio de la Soundbar no están sincronizados, seleccione “Sync” en Control de sonido y, a continuación, establezca la demora de audio entre 0 y 300 milisegundos utilizando los botones Arriba/Abajo.

• “Sync” solo es compatible con algunas funciones.

• La función Virtual se puede establecer como On/Off mediante los botones Arriba/Abajo. 14 Puerto USB (tipo C) para la carga Luces LED mientras se carga. Cuando está totalmente cargado, el LED se apaga.

• El cable USB no se suministra.

• Cuando el mando a distancia no funciona por falta de batería, cárguelo mediante el puerto USB tipo C. Amplicador de Voz Activo (AVA)

• Analiza el ruido externo en tiempo real mientras la Soundbar reproduce sonido, para que el audio de voz se pueda oír siempre con claridad.

• No se guardan datos durante el análisis. Uso de los botones ocultos (botones con más de una función) Botón oculto Página de referencia Botón del mando a distancia Función WOOFER (Arriba) Mando a distancia del TV activado/desactivado (modo en espera) página 13 Arriba ID SET página 9 (Control de sonido) 7 Band EQ página 11 (Fuente) Respuesta de audio activada/desactivada (en espera) página 9SPA - 12 Especicaciones de salida para los diferentes modos de efectos de sonido Efecto Entrada Salida Solo con subwoofer Con subwoofer y kit de altavoces traseros inalámbricos Surround Canal 2.0 Canal 3.1.2 Canal 5.1.4 Canal 5.1 Canal 3.1.2 Canal 5.1.4 Dolby Atmos® Canal 3.1.2 Canal 5.1.4 Game Canal 2.0 Canal 3.1.2 Canal 5.1.4 Canal 5.1 Canal 3.1.2 Canal 5.1.4 Dolby Atmos® Canal 3.1.2 Canal 5.1.4 Standard Canal 2.0 Canal 2.1 Canal 2.1 Canal 5.1 Canal 3.1 Canal 5.1 Dolby Atmos® Canal 3.1.2 Canal 5.1.4 Adaptive Sound Canal 2.0 Canal 3.1.2 Canal 5.1.4 Canal 5.1 Canal 3.1.2 Canal 5.1.4 Dolby Atmos® Canal 3.1.2 Canal 5.1.4 DTS Virtual:X Canal 2.0 Canal 3.1.2 Canal 5.1.4 Canal 5.1 Canal 3.1.2 Canal 5.1.4 Dolby Atmos® Canal 3.1.2 Canal 5.1.4

• El kit de altavoces traseros inalámbricos Samsung se puede adquirir por separado. Para adquirir dicho kit, póngase en contacto con el distribuidor que le vendió la Soundbar.

• Los altavoces Surround no producirán sonido para la salida de 2 canales mientras esté en uso el modo STANDARD. Para activar el sonido de los altavoces Surround, cambie el modo de efectos a SURROUND.

• Cuando la fuente de entrada es Dolby Atmos®, la conguración de solo subwoofer proporciona audio de 3.1.2 canales, mientras que la conguración del kit de subwoofer y altavoces traseros inalámbricos proporciona audio de 5.1.4 canales.SPA - 13 Ajuste del volumen de la Soundbar con el mando a distancia del televisor Ajuste el volumen de la Soundbar con el mando a distancia del televisor.

• Esta función solo se puede utilizar con mandos a distancia de infrarrojos. No se admiten los mandos a distancia Bluetooth (mandos a distancia que requieren emparejamiento).

• Ponga el altavoz del televisor en External Speaker para usar esta función.

• Fabricantes que admiten esta función: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense y RCA

1. Apague la Soundbar.

2. Mantenga pulsado el botón WOOFER durante 5 segundos.

Cada vez que pulse el botón WOOFER y lo mantenga pulsado durante 5 segundos, el modo cambiará en el siguiente orden: "OFF-TV REMOTE" (modo predeterminado), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE". Botón del mando a distancia Indicador LED Estado (Modo predeterminado) Rojo parpadea X1 “OFF-TV REMOTE” (Modo predeterminado) Desactiva el mando a distancia del televisor. Cian parpadea X1 “SAMSUNG-TV REMOTE” Activa el mando a distancia de infrarrojos de un televisor Samsung. Azul parpadea X1 “ALL-TV REMOTE” Activa el mando a distancia de infrarrojos de un televisor de terceros.SPA - 14

04 CONEXIÓN DE LA SOUNDBAR

Conexión de la alimentación y las unidades Use el cable de alimentación para conectar el subwoofer y la Soundbar a una toma de corriente en el siguiente orden:

• Para obtener más información sobre los requisitos de alimentación eléctrica y el consumo de energía, consulte la etiqueta pegada al producto. (Etiqueta: Parte inferior de la unidad principal de la Soundbar)

1. Conecte el cable de alimentación al subwoofer.

Parte trasera del subwoofer Cable de alimentación

2. Conecte el cable de alimentación a la Soundbar.

Parte posterior de la unidad principal de la Soundbar DC 19V DC 19V Cable de alimentación Adaptador CA/CC 3. Conecte la alimentación a la Soundbar y al subwoofer. El subwoofer se conecta automáticamente cuando se enciende la Soundbar. El LED LINK azul se enciende NOTA

• Conecte la alimentación del subwoofer antes de conectarlo a la Soundbar. El subwoofer se conectará automáticamente al encender la Soundbar.

• Si desenchufa y vuelve a conectar el cable de alimentación con el producto encendido, la Soundbar se enciende automáticamente.SPA - 15 Conexión manual del subwoofer Antes de realizar el procedimiento de conexión manual que se indica a continuación:

• Compruebe que los cables de alimentación de la Soundbar y el subwoofer estén conectados correctamente.

• Asegúrese de que la Soundbar esté apagada.

1. Apague la unidad principal de la Soundbar.

2. Mantenga pulsada la tecla ID SET situada en la parte trasera del subwoofer durante al menos 5 segundos.

• El indicador rojo de la parte trasera de los altavoces se apaga y el azul parpadea. 5 Sec Parte trasera del subwoofer Parpadea en azul rápido Parte trasera del subwoofer

3. Pulse el botón Arriba del mando a distancia durante 5 segundos.

• La Soundbar se encenderá automáticamente cuando nalice ID SET. 5 Sec Indicador LED Rojo → Verde → Azul parpadea

4. Compruebe si el LED LINK está de color azul jo (conexión completa).

El LED LINK azul se enciende El indicador LED LINK deja de parpadear y brilla con un azul intenso cuando se establece la conexión entre la Soundbar y el subwoofer inalámbrico.SPA - 16 Indicadores LED de la parte trasera del subwoofer LED Estado Descripción Resolución Azul Activado Conectado con éxito (funcionamiento normal)

Parpadeo En proceso de recuperación de la conexión Compruebe si el cable de alimentación conectado a la unidad principal de la Soundbar está correctamente conectado o espere unos 5 minutos. Si el parpadeo persiste, intente conectar manualmente el subwoofer. Consulte la página 15. Rojo Activado En espera (con la unidad principal de la Soundbar apagada) Compruebe si el cable de alimentación enchufado a la unidad principal de la Soundbar está correctamente conectado. Error de conexión Vuelva a realizar la conexión. Vea las instrucciones para la conexión manual en la página 15. Rojo y azul Parpadeo Mal funcionamiento Consulte la información de contacto del Centro de servicio técnico de Samsung en este manual. NOTA

• Si la unidad principal está apagada, el subwoofer pasará al modo inactivo y el LED STANDBY de la parte trasera del subwoofer se pondrá de color rojo tras parpadear varias veces en azul.

• Si utiliza un dispositivo que emplee la misma frecuencia que la Soundbar en las cercanías de la Soundbar, puede que las interferencias causen interrupciones en el sonido.

• La distancia de transmisión máxima de la señal inalámbrica de la unidad principal es de unos 10 m, pero puede variar en función del entorno operativo. Si hay un muro de acero-hormigón o metálico entre la unidad principal y el subwoofer inalámbrico, puede que el sistema no funcione, puesto que la señal inalámbrica no puede traspasar el metal. PRECAUCIÓN

• Las antenas de recepción inalámbrica están integradas en el subwoofer inalámbrico. Mantenga la unidad alejada del agua y la humedad.

• Para un rendimiento óptimo, asegúrese de que en la zona que rodea al subwoofer inalámbrico no haya ningún obstáculo para la señal. Conexión de un SWA-9500S (se vende por separado) a su Soundbar Disfrute del auténtico sonido surround inalámbrico conectando el kit de altavoces traseros inalámbricos Samsung (SWA-9500S, se vende por separado) a la Soundbar. Para obtener información detallada sobre las conexiones, consulte el manual del kit de altavoces traseros inalámbrico Samsung.SPA - 17

05 CONEXIÓN A UNA TV

Conexión del televisor compatible con HDMI ARC (Canal de retorno de audio) PRECAUCIÓN

• Al utilizar un cable HDMI - Micro HDMI, procure no romper el terminal de cables.

• Cuando se conecta el cable HDMI, se recibe primero la señal HDMI.

• Para conectar el cable HDMI entre el televisor y la Soundbar, asegúrese de conectar los terminales marcados como ARC. De lo contrario, es posible que no se emita el sonido del televisor.

• El cable recomendado es un High Speed HDMI Cable with Ethernet. HDMI IN (ARC) SERVICE HDMI (ARC) Conéctelo al puerto HDMI IN (ARC) o (eARC) de la TV. Conéctelo al puerto HDMI (ARC) de la unidad principal de la Soundbar. Cable HDMI - Micro HDMI Parte posterior de la Soundbar Parte superior de la Soundbar Indicador LED Blanco encendido → apagado “TV ARC”

1. Con la Soundbar y el televisor apagados, conecte el cable HDMI como se muestra en la gura.

2. Encienda la Soundbar y el televisor.

3. La TV emitirá el sonido a través de la Soundbar.

• Si la TV no emite ningún sonido, pulse el botón (Multifunción) en la parte superior de la Soundbar o el botón (Fuente) del mando a distancia para seleccionar el modo “TV ARC”.

• Si no se emite ningún sonido, vuelva a comprobar la conexión del cable HDMI.

• Utilice los botones de volumen del mando a distancia del televisor para cambiar el volumen de la Soundbar. NOTA

• Recomendamos que utilice un cable HDMI sin núcleo si es posible. Si utiliza un cable HDMI con núcleo, utilice uno cuyo diámetro sea inferior a 14 mm.

• Esta función no está disponible si el cable HDMI no es compatible con ARC.

• Si el audio de una emisión se codica en Dolby Digital y el “Formato de audio de salida digital” de su televisor se establece en PCM, le recomendamos que cambie el ajuste a Dolby Digital. Al cambiar la conguración en el televisor, podrá disfrutar de una calidad de sonido superior. (El menú del televisor puede utilizar palabras diferentes para Dolby Digital y PCM dependiendo del fabricante del televisor).SPA - 18 Conexión a través de Bluetooth Cuando un televisor de Samsung se conecta mediante Bluetooth, puede escuchar el sonido estéreo sin necesidad de cables.

• Solo se puede conectar un televisor Samsung simultáneamente.

• Se puede conectar un televisor Samsung que admita Bluetooth. Consulte las especicaciones del televisor. La conexión inicial

Botón de emparejamiento de Bluetooth Indicador LED SOUNDBAR SOUND MODE WOOFER

CH LEVEL TONE CONTROL (O) Cuando está en modo “Bluetooth” 5 Sec Rojo → Verde → Azul parpadea Emparejamiento Cian parpadea X3 Conexión completa

• Hasta que el emparejamiento se completa, el LED multicolor cambia a rojo → verde → azul por turnos. “Listo para conectar mediante Bluetooth.”

2. Seleccione el modo Bluetooth en el televisor Samsung.

(P. ej., Inicio ( ) → Menú → Cong. ( ) → Toda la conguración ( ) → Sonido → Salida de sonido → Lista de altavoces Bluetooth → [AV] Samsung Soundbar S***B (Bluetooth))

3. Seleccione “[AV] Samsung Soundbar S***B” de la lista en la pantalla del televisor.

Una Soundbar disponible se indica con “Necesita emparejar” o con “Emparejado” en la lista de dispositivos Bluetooth del televisor. Para conectar el televisor Samsung a la Soundbar, seleccione el mensaje y luego establezca una conexión.

4. Ahora puede escuchar el sonido del televisor de Samsung desde la Soundbar.

Si falla la conexión con el dispositivo

• Si tiene ya una Soundbar (por ejemplo, [AV] Samsung Soundbar S***B) en la lista de altavoces del televisor Samsung, bórrela.

• A continuación, repita los pasos del 1 al 3. Desconexión de la Soundbar del televisor Samsung Pulse el botón (Multifunción) en la parte superior de la Soundbar o el botón (Fuente) en el mando a distancia para seleccionar un modo diferente de "Bluetooth".

• La desconexión tarda un tiempo porque el televisor Samsung debe recibir una respuesta de la Soundbar. (El tiempo necesario puede variar en función del modelo de televisor Samsung). Notas sobre la conexión mediante Bluetooth

• Sitúe un nuevo dispositivo en un radio de 1 m para conectarlo mediante la comunicación por Bluetooth.

• Si se le pide un código PIN al conectar un dispositivo Bluetooth, introduzca <0000>.

• La Soundbar se apaga automáticamente después de 18 minutos en el estado Preparado.

• Es posible que la Soundbar no realice correctamente la búsqueda o la conexión Bluetooth en las siguientes circunstancias: ‒ Si hay un fuerte campo eléctrico alrededor de la Soundbar. ‒ Si varios dispositivos Bluetooth se emparejan simultáneamente con la Soundbar. ‒ Si el dispositivo Bluetooth está apagado, no está en su lugar o funciona mal.

• Los dispositivos electrónicos pueden provocar interferencias de radio. Los dispositivos que generan ondas electromagnéticas (por ejemplo, microondas, dispositivos de LAN inalámbrica, etc.) deben mantenerse alejados de la unidad principal de la Soundbar.SPA - 19 Conexión por Wi-Fi Lista de comprobación previa a la conexión

• La conexión por Wi-Fi solo está disponible en televisores Samsung.

• Compruebe si el router inalámbrico (Wi-Fi) está activado y si el televisor está conectado al router.

• El televisor y la Soundbar deben estar conectados a la misma red inalámbrica (Wi-Fi).

• Si su router inalámbrico (Wi-Fi) utiliza un canal DFS, no podrá establecer una conexión Wi-Fi entre el televisor y la Soundbar. Póngase en contacto con su proveedor de servicios de Internet para obtener más información.

• Dado que los menús podrían ser diferentes en función del año de fabricación, consulte el manual de su televisor.

• Para conectar el televisor con la Soundbar mediante Wi-Fi, conecte la Soundbar con el router inalámbrico en primer lugar. Consulte la página 25 para obtener más información sobre cómo establecer una conexión Wi-Fi. 1. Para obtener más información sobre las conexiones Wi-Fi con la Soundbar, consulte la página 25, "Método 2. Conexión a través de Wi-Fi (red inalámbrica)".

2. Cambie la fuente de entrada del televisor a la Soundbar utilizando el menú Audio.

• Televisores Samsung lanzados en 2017 o posteriores Sonido → Salida de sonido → [AV] Samsung Soundbar S***B (Wi-Fi)SPA - 20 Conexión a una TV compatible con Dolby Atmos Lista de comprobación previa a la conexión

• Dolby Atmos® se admite en los modos “TV ARC” o “Wi-Fi”.

• Asegúrese de que el contenido es compatible con Dolby Atmos®. HDMI IN (ARC) SERVICE HDMI (ARC) Conéctelo al puerto HDMI IN (ARC) (entrada HDMI (ARC)) del TV. Cable HDMI - Micro HDMI Parte posterior de la Soundbar Parte superior de la Soundbar Indicador LED Blanco encendido → apagado “TV ARC”

1. Con la Soundbar y el televisor apagados, conecte el cable HDMI como se muestra en la gura.

2. Encienda la Soundbar y el televisor.

3. El sonido del televisor se emite a través de la Soundbar.

Indicador LED Blanco encendido → apagado “Wi-Fi” Menú del televisor Wi-Fi

1. Conecte la Soundbar y la TV a la misma red inalámbrica (Wi-Fi).

2. Para la salida de sonido del televisor, seleccione Soundbar.

3. El sonido del televisor se emite a través de la Soundbar.

• Si se utiliza Dolby Atmos®: Si la fuente de entrada es Dolby Atmos®, consulte “Especicaciones de salida para los diferentes modos de efectos de sonido” en la página 12.

• Conguración de Dolby Atmos® en su reproductor BD o en otro dispositivo conectado a la TV. Vaya a las opciones de salida de audio en el menú de conguración de su reproductor BD u otro dispositivo similar y asegúrese de que el valor "No Encoding" esté seleccionado para la opción Bitstream. Por ejemplo, en un reproductor BD Samsung, vaya a Menú Inicio → Sonido → Salida digital y seleccione Bitstream (sin procesar).

• Esta función está disponible en algunos televisores Samsung y en algunos modelos de Soundbar.SPA - 21 Uso de la función Q-Symphony Para usar Q-Symphony, la Soundbar se sincroniza con un televisor Samsung para emitir el sonido a través de dos dispositivos y generar así un efecto envolvente óptimo. Cuando la Soundbar está conectada, el menú “TV+Soundbar” aparece dentro del menú Salida de sonido del televisor. Seleccione el menú correspondiente. Menú del televisor Cable HDMI - Micro HDMI Indicador LED Blanco encendido → apagado “TV ARC”

• Ejemplo de menú del televisor: TV + [AV] nombre de serie de la Soundbar (HDMI) Indicador LED Blanco encendido → apagado “Wi-Fi” Menú del televisor Wi-Fi

• Ejemplo de menú del televisor: Nombre de la serie TV + [AV] Soundbar (Wi-Fi) NOTA

• Puede funcionar conforme al códec admitido por el televisor.

• Esta función solo es compatible cuando se conecta el cable HDMI o la red Wi-Fi.

• Compruebe que su TV y Soundbar están conectados al mismo router inalámbrico o frecuencia.

• Esta función está disponible en algunos televisores Samsung y en algunos modelos de Soundbar.SPA - 22 Uso del sonido Spacet Ofrece un sonido optimizado mediante el análisis de los espacios de escucha. Método 1. Conexión mediante la Soundbar Para habilitar esta función, active el modo SpaceFit Sound con el mando a distancia de la Soundbar. ( (Control de sonido) → “SpaceFit Sound Off” → ( Arriba ) → “SpaceFit Sound On”)

• Esto está disponible en todos los modos de sonido. Método 2. Conexión mediante la TV Para activar esta función, active el modo Sonido adaptable+ en el menú de su televisor Samsung. (Inicio ( ) → Menú → Cong. ( ) → Toda la conguración ( ) → General → Conguración del modo Inteligente → Sonido adaptable+)

• El modo de sonido en su Soundbar cambiará automáticamente a Sonido adaptable+ si activa el modo Sonido adaptable+ en su televisor. NOTA Esta función se activa cuando la Soundbar se conecta a algunos de los televisores Samsung.SPA - 23 06 CONEXIÓN DE UN DISPOSITIVO MÓVIL Método 1. Conexión a través de Bluetooth Cuando un dispositivo móvil se conecta mediante Bluetooth, puede escuchar el sonido estéreo sin necesidad de cables.

• Si conecta un dispositivo Bluetooth emparejado con la Soundbar apagada, la Soundbar se enciende automáticamente. Dispositivo móvil La conexión inicial Al conectarse a un nuevo dispositivo Bluetooth, asegúrese de que el dispositivo se encuentra a una distancia de 1 m como máximo.

Botón de emparejamiento de Bluetooth Indicador LED SOUNDBAR SOUND MODE WOOFER

CH LEVEL TONE CONTROL (O) Cuando está en modo “Bluetooth” 5 Sec Rojo → Verde → Azul parpadea Emparejamiento Cian parpadea X3 Conexión completa

• Hasta que el emparejamiento se completa, el LED multicolor cambia a rojo → verde → azul por turnos. “Listo para conectar mediante Bluetooth.”

2. En su dispositivo, seleccione “[AV] Samsung Soundbar S***B” de la lista que aparece.

3. Reproduzca los archivos de música desde el dispositivo conectado por Bluetooth a través de la Soundbar.

Si falla la conexión con el dispositivo

• Si tiene ya una Soundbar (por ejemplo, “[AV] Samsung Soundbar S***B”) en la lista de altavoces del dispositivo móvil, bórrela.

• Repita los pasos 1 y 2. Notas sobre la conexión mediante Bluetooth

• Sitúe un nuevo dispositivo en un radio de 1 m para conectarlo mediante la comunicación por Bluetooth.

• Si se le pide un código PIN al conectar un dispositivo Bluetooth, introduzca <0000>.

• La Soundbar se apaga automáticamente después de 18 minutos en el estado Preparado.

• Es posible que la Soundbar no realice correctamente la búsqueda o la conexión Bluetooth en las siguientes circunstancias: ‒ Si hay un fuerte campo eléctrico alrededor de la Soundbar. ‒ Si varios dispositivos Bluetooth se emparejan simultáneamente con la Soundbar. ‒ Si el dispositivo Bluetooth está apagado, no está en su lugar o funciona mal.

• Los dispositivos electrónicos pueden provocar interferencias de radio. Los dispositivos que generan ondas electromagnéticas (por ejemplo, microondas, dispositivos de LAN inalámbrica, etc.) deben mantenerse alejados de la unidad principal de la Soundbar.

• La Soundbar admite datos SBC (44,1 kHz, 48 kHz).

• Conecte únicamente a un dispositivo Bluetooth que admita la función A2DP (AV).

• No se puede conectar la Soundbar a un dispositivo Bluetooth que solo admita la función HF (manos libres).

• Cuando conecte la Soundbar a un dispositivo Bluetooth, colóquelos tan cerca como sea posible.

• Cuanto más lejos estén la Soundbar y el dispositivo Bluetooth, menor será la calidad del sonido. La conexión Bluetooth puede interrumpirse cuando los dispositivos están fuera del alcance efectivo.

• Es posible que la conexión Bluetooth no funcione como está previsto en zonas con mala recepción.SPA - 24

• Un dispositivo Bluetooth puede experimentar ruido o mal funcionamiento en las siguientes condiciones: ‒ Si el cuerpo está en contacto con el transceptor de señales en el dispositivo Bluetooth o la Soundbar ‒ En esquinas o en las cercanías de un obstáculo, como un muro o un separador, donde pueden producirse cambios eléctricos. ‒ Cuando se expone a interferencias de radio de otros productos que operan en los mismos rangos de frecuencia, como equipos médicos, hornos microondas y dispositivos LAN inalámbricos. ‒ Los obstáculos como las puertas y las paredes pueden afectar a la calidad del sonido, incluso cuando los dispositivos están dentro del rango efectivo.

• Tenga en cuenta que la Soundbar no puede emparejarse con otros dispositivos Bluetooth mientras se utiliza la opción de Bluetooth.

• Este dispositivo inalámbrico puede causar interferencias eléctricas durante su funcionamiento. Cómo desconectar el dispositivo Bluetooth de la Soundbar Puede desconectar un dispositivo Bluetooth de la Soundbar. Para ver las instrucciones, consulte el manual de usuario del dispositivo Bluetooth.

• La Soundbar se desconectará.

• Si la Soundbar está desconectada del dispositivo Bluetooth, el indicador LED multicolor de la Soundbar parpadea en rojo tres veces. Cómo desconectar la Soundbar del dispositivo Bluetooth Pulse el botón (Multifunción) situado en la parte superior de la Soundbar o el botón (Fuente) del mando a distancia para cambiar el modo de “Bluetooth”.

• La desconexión tarda un tiempo porque el dispositivo Bluetooth debe recibir una respuesta de la Soundbar. (El tiempo de desconexión puede variar en función del dispositivo Bluetooth)SPA - 25 Método 2. Conexión a través de Wi-Fi (red inalámbrica) Para conectar una Soundbar a un dispositivo móvil a través de una red inalámbrica (Wi-Fi), se requiere la aplicación SmartThings. La conexión inicial

1. Instale e inicie la aplicación SmartThings en el dispositivo móvil (smartphone o tableta).

2. En la aplicación, siga las instrucciones de la pantalla para añadir la Soundbar.

• En algunos dispositivos, puede que la ventana emergente automática (la segunda ilustración que se muestra a continuación) no esté disponible. Si no aparece la ventana emergente, pulse " " en la pantalla Home. La Soundbar se añadirá a la aplicación.

• La siguiente ilustración puede variar en función de la versión de la aplicación. Iniciar la aplicación Ventana emergente automática Añadir el dispositivo Aplicación SmartThingsSPA - 26 Uso de la función Tap Sound Toque la Soundbar con su dispositivo móvil para reproducir el sonido del contenido en el dispositivo móvil a través de la Soundbar.

• Es posible que esta función no se admita según el dispositivo móvil.

• Esta función solo es compatible con dispositivos móviles Samsung con Android 8.1 o posterior. Parte superior de la Soundbar Dispositivo móvil Aplicación SmartThings

1. Active la función Tap Sound en su dispositivo móvil.

• Para obtener detalles sobre cómo activar la función, consulte "Conguración de la función Tap Sound" a continuación.

2. Toque la Soundbar con el dispositivo móvil. Seleccione “Start now” en la ventana de mensaje que se muestra.

Se establecerá una conexión entre el dispositivo móvil y la Soundbar mediante Bluetooth.

3. Reproduzca el sonido del contenido en el dispositivo móvil a través de la Soundbar.

• Esta función conecta un dispositivo móvil a la Soundbar a través de Bluetooth mediante la detección de la vibración que se produce cuando el dispositivo toca la Soundbar.

• Asegúrese de que el dispositivo móvil no toque una esquina puntiaguda de la Soundbar. La Soundbar o el dispositivo móvil podrían rayarse o dañarse.

• Se recomienda que el dispositivo móvil esté cubierto con una funda. Toque ligeramente el área ancha de la parte superior de la Soundbar sin aplicar una fuerza excesiva.

• Para utilizar esta función, actualice la aplicación SmartThings a la última versión. Es posible que esta función no se admita según la versión de la aplicación. Conguración de la función Tap Sound Utilice la aplicación SmartThings para activar la función Tap View, Tap Sound.

1. En el dispositivo móvil, ejecute la aplicación SmartThings.

2. Seleccione ( → ) en la pantalla de la aplicación SmartThings que se muestra en el dispositivo móvil.

3. Active la función “Tap View, Tap Sound” para que funcione cuando un dispositivo móvil se acerque a la Soundbar. La función se activará. NOTA

• Cuando el dispositivo móvil está en modo de ahorro de energía, la función Tap Sound no funciona.

• La función Tap Sound puede no funcionar si hay dispositivos cerca de la Soundbar que causan interferencias de radio, tales como dispositivos eléctricos. Asegúrese de que los dispositivos que pueden causar interferencias de radio estén situados a una distancia suciente de la Soundbar.SPA - 27

07 CONEXIÓN MEDIANTE APPLE AIRPLAY 2

• Esta función podría no estar disponible en algunos países.

• Esta Soundbar de Samsung es compatible con AirPlay 2 y requiere iOS 11.4 o alguna versión posterior. Con AirPlay 2, puede reproducir música, podcasts y otros formatos de audio desde sus dispositivos Apple en la Soundbar Samsung.

• Asegúrese de que la Soundbar esté encendida y conectada a la misma red Wi-Fi que su dispositivo Apple.

• Seleccione desde una aplicación compatible con AirPlay o el Centro de Control de su iPhone, iPad o Mac.

• Seleccione la Soundbar de la lista de dispositivos disponibles en los que reproducir el audio actual.SPA - 28

08 INSTALACIÓN DEL EQUIPO

Precauciones de instalación

• Instálelo únicamente en una pared vertical.

• No lo instale en un lugar con temperaturas altas o con una humedad elevada.

• Compruebe que la pared es lo sucientemente fuerte para soportar el peso del producto. Si no lo es, refuerce la pared o elija otro punto de instalación.

• Conecte los cables de la unidad a los dispositivos externos antes de instalar la Soundbar en la pared.

• Asegúrese de que la unidad esté apagada y desenchufada antes de instalarla. Si no lo hace así, podría provocar una descarga eléctrica Componentes del montaje en pared AH81-15127A-01 A TYPE

700mm Guía de montaje en pared x 2 x 4 (M5 X L55) Soporte-tornillo Tornillo x 2 x 4 Soporte de montaje en pared Taco para tornillo

1. Coloque la Guía de montaje en pared contra la supercie de la pared.

• La Guía de montaje en pared debe estar nivelada.

• Si su televisor está montado en la pared, instale la Soundbar al menos a 5 cm por debajo del televisor. 5 cm o más

2. Alinee la Línea central de la guía de montaje en pared con el centro del

televisor (si va a montar la Soundbar debajo del televisor) y, después, je la Guía de montaje en pared a la pared con cinta adhesiva.

• Si no está montándola bajo el TV, coloque la Línea central en el centro de la zona de instalación.

AH81-15127A-01A TYPE

740mmB TYPE 700mm Línea central

3. Introduzca la punta de un bolígrafo o de un lápiz alado por el centro

de las imágenes A-TYPE y B-TYPE de cada extremo de la guía para marcar los agujeros de los tornillos de sujeción, y luego quite la Guía de montaje en pared. AH81-15127A-01 A TYPE

4. Con un taladro del tamaño adecuado, perfore en la pared un agujero en

• Si las marcas no se corresponden con las posiciones de los montantes, asegúrese de introducir las jaciones o los anclajes apropiados en los agujeros antes de insertar los tornillos de sujeción. Si usa jaciones o anclajes, compruebe que los agujeros que perfore sean sucientemente grandes para las jaciones o anclajes que va a utilizar.

5. Introduzca un tornillo (no suministrado) en cada tornillo y luego

atornille rmemente cada tornillo de sujeción en su agujero.SPA - 29

6. Instale los 2 soportes de montaje en pared con la orientación correcta

en la parte posterior de la Soundbar con 2 soportes-tornillos.

• Durante el montaje, asegúrese de que las piezas para colgar de los Soportes de montaje en pared se encuentren detrás de la parte trasera de la Soundbar. Parte trasera de la Soundbar Extremo derecho de la Soundbar

7. Instale la Soundbar con los Soportes de montaje en pared ya jados;

para ello, cuelgue los Soportes de montaje en pared en los Soportes- tornillos de la pared.

8. Deslice la Soundbar hacia abajo tal como se muestra a continuación de

forma que los Soportes de montaje en pared se apoyen de forma segura en los Soportes-tornillos.

• Inserte los Soportes-tornillos en la parte ancha (posterior) de los Soportes de montaje en pared y luego deslice los Soportes de montaje en pared hacia abajo para que los Soportes de montaje en pared descansen de forma segura en los Soportes-tornillos. SERVICE HDMI (ARC) SERVICE HDMI (ARC) SERVICE HDMI (ARC) DC 19V

09 INSTALACIÓN DE LA

SOUNDBAR DELANTE DEL

TELEVISOR Micrófonos Como se ilustra en la imagen, debe alinear el centro de la Soundbar con el centro del televisor y colocar con cuidado la Soundbar sobre el soporte del televisor. Llegados a este punto, coloque los micrófonos en la parte delantera del soporte para que no intereran en el reconocimiento de voz. Extremo derecho de la Soundbar

• Asegúrese de que la Soundbar repose sobre una supercie plana y sólida.

• Una distancia insuciente con respecto al televisor puede causar problemas acústicos y de reconocimiento de voz.

• La ilustración anterior diere del modelo respectivo.SPA - 30

10 ACTUALIZACIÓN DEL

SOFTWARE Actualización automática Si la Soundbar está conectada a Internet, las actualizaciones de software se producen automáticamente incluso cuando la Soundbar está apagada.

• Para utilizar la función de actualización automática, la Soundbar debe estar conectada a Internet. La conexión Wi-Fi con la Soundbar se detendrá si el cable de alimentación de la Soundbar se desconecta o si se corta la alimentación. Si se interrumpe la alimentación, cuando vuelva la corriente o se vuelva a conectar el cable de alimentación, encienda la Soundbar y vuelva a conectarla a Internet. Actualización por USB Parte posterior de la Soundbar SERVICE HDMI (ARC)SERVICE HDMI(ARC) Cable adaptador de Micro USB a USB (no incluido) Es posible que Samsung ofrezca actualizaciones para el rmware del sistema de la Soundbar en el futuro. Si una actualización está disponible, puede actualizar la Soundbar conectando la unidad USB que contiene el rmware de actualización al puerto SERVICE de la Soundbar.

1. Vaya al sitio web www.samsung.com y busque el nombre del modelo

mediante la opción del menú de soporte.

• Para obtener más información sobre la actualización, consulte la Guía de actualización.

2. Descargue el archivo de actualización (tipo USB).

3. Descomprima el archivo para crear una carpeta con el nombre del

4. Almacene la carpeta creada en un dispositivo USB y luego conéctelo a

5. Encienda la Soundbar. A continuación, el producto se actualiza en

3 minutos. Indicador LED El blanco se mueve de izquierda a derecha y de derecha a izquierda

• Durante la actualización, no lo apague ni desconecte el dispositivo USB.

• Si el LED amarillo está encendido tras completar la actualización de software, esto signica que hay una actualización adicional en curso. Si ocurre esto, no desconecte la alimentación ni retire el USB.

• Si la actualización no continúa, vuelva a conectar el cable de alimentación de la Soundbar.

• Cuando está instalada la última versión, no se realiza ninguna actualización.

• Dependiendo del tipo de USB, es posible que la actualización no se admita.

• Si no hay ningún archivo de actualización disponible, el indicador parpadea en rojo 3 veces. Indicador LED Rojo parpadea X3

• Si el archivo de actualización está en la misma versión o en una anterior a la existente, el indicador parpadea en cian 3 veces. Indicador LED Cian parpadea X3 Restablecimiento 5 Sec Con la Soundbar activada, pulse los botones (Volumen) en el cuerpo del dispositivo al mismo tiempo durante al menos 5 segundos. Los LED cambian como se muestra a continuación y, después, se reinicia la Soundbar. Indicador LED Cian parpadea X3 Rojo parpadea → apagado El blanco se mueve de izquierda a derecha y de derecha a izquierda PRECAUCIÓN

• Todos los ajustes de la Soundbar se restablecerán. Asegúrese de realizar esto solo cuando se requiera un restablecimiento.SPA - 31

11 SOLUCIÓN DE PROBLEMAS

Antes de solicitar asistencia técnica, compruebe lo siguiente: La Soundbar no se enciende.

• Compruebe si el cable de alimentación de la Soundbar está correctamente insertado en la toma de corriente. La Soundbar funciona de forma errática.

• Después de retirar el cable de alimentación, vuelva a insertarlo.

• Apague y encienda el dispositivo externo e inténtelo de nuevo.

• Si no hay señal, la Soundbar se apaga automáticamente al cabo de un rato. Encienda la alimentación. (Consulte la página 9). El mando a distancia no funciona

• Apunte el mando a distancia directamente a la Soundbar.

• Recargue el mando a distancia. El indicador de la Soundbar se vuelve de color rojo jo.

• El micrófono está apagado. Encienda el micrófono. (Consulte la página 7). El sonido del televisor no se emite a través de la Soundbar.

• El volumen de la Soundbar es demasiado bajo o está silenciado. Ajuste el volumen.

• Cuando se conecte cualquier dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvil, etc.), ajuste el volumen del dispositivo externo.

• Para la salida de sonido del televisor, seleccione Soundbar. (TV Samsung: Inicio ( ) → Menú → Cong. ( ) → Toda la conguración ( ) → Sonido → Salida de sonido → Select Soundbar)

• La conexión del cable a la Soundbar no debe estar suelta. Retire el cable y conéctelo de nuevo.

• Retire el cable de alimentación completamente, vuelva a conectarlo y conecte la alimentación.

• Reinicie el producto e inténtelo de nuevo. (Consulte la página 30). El sonido del televisor no se emite a través del subwoofer.

• Compruebe si el indicador LED de la parte trasera del subwoofer está iluminado en azul. Vuelva a conectar la Soundbar y el subwoofer si el indicador parpadea en azul o se vuelve rojo. (Consulte la página 15).

• Puede que experimente problemas si hay un obstáculo entre la Soundbar y el subwoofer. Mueva los dispositivos a un área alejada de los obstáculos.

• Otros dispositivos cercanos que envían señales de radiofrecuencia pueden interrumpir la conexión. Mantenga el altavoz alejado de estos dispositivos.

• Retire y vuelva a conectar el enchufe. En caso de que existan interferencias, retardos o ruidos en el subwoofer

• Si hay objetos entre la Soundbar y el subwoofer, esto podría causar problemas. Vuelva a colocar los elementos en un lugar que no tenga este tipo de objetos.

• Podrían producirse interferencias o retardos si el subwoofer está alejado de la Soundbar. Colóquelos más cerca de la Soundbar.

• Podrían producirse interferencias o retardos si la Soundbar está cerca de un instrumento o dispositivo eléctrico que pueda causar interferencias de radio. Coloque la Soundbar lejos de este tipo de dispositivos que puedan causar interferencias de radio. (P. ej., un router inalámbrico)

• Cambie el estado de conexión de red del televisor de inalámbrico a por cable. El volumen del subwoofer es demasiado bajo

• Puede que el volumen original del contenido que está reproduciendo sea bajo. Intente ajustar el nivel del subwoofer. (Consulte la página 10).

• Coloque el altavoz del subwoofer más cerca de usted. Si la TV no está conectada mediante HDMI (ARC).

• Compruebe que el cable HDMI esté bien conectado al terminal ARC. (Consulte la página 17).

• El motivo de que no se pueda establecer la conexión podría residir en el dispositivo externo (descodicador, videoconsola, etc.). Conecte directamente la Soundbar.

• Es posible que HDMI-CEC no esté activado en el televisor. Active CEC en el menú del televisor. (TV Samsung: Inicio ( ) → Menú → Cong. ( ) → Toda la conguración ( ) → Conexión → External Device Manager → Anynet+ (HDMI-CEC) ON) No hay sonido cuando se conecta al televisor en el modo HDMI (ARC)

• Su dispositivo no puede reproducir la señal de entrada. Cambie la salida de audio del televisor a PCM o Dolby Digital. (Para un televisor Samsung: Inicio ( ) → Menú → Cong. ( ) → Toda la conguración ( ) → Sonido → Conguración de experto → Formato de salida de audio digital) La Soundbar no se conecta por Bluetooth.

• Al conectar un nuevo dispositivo, cambie a “Bluetooth Pairing” para la conexión. (Pulse el botón PAIR del mando a distancia o el botón (Micrófono encendido/apagado) del dispositivo durante al menos 5 segundos).

• Si la Soundbar está conectada a otro dispositivo, desconéctelo primero para cambiar el dispositivo.

• Vuelva a conectarlo después de eliminar la lista de altavoces Bluetooth del dispositivo a conectar. (TV Samsung: Inicio ( ) → Menú

• Cong. ( ) → Toda la conguración ( ) → Sonido → Salida de sonido → Lista de altavoces Bluetooth)

• Retire y vuelva a conectar el enchufe de alimentación, y vuelva a intentarlo.

• Reinicie el producto e inténtelo de nuevo. (Para obtener más información, consulte “Restablecimiento”).SPA - 32 El sonido se interrumpe al conectar por Bluetooth.

• Algunos dispositivos pueden causar interferencias de radio si se encuentran demasiado cerca de la Soundbar (p. ej., microondas, routers inalámbricos, etc.).

• Si su dispositivo conectado por Bluetooth se aleja demasiado de la Soundbar, podría hacer que el sonido se interrumpa. Acerque el dispositivo a la Soundbar.

• Si una parte de su cuerpo está en contacto con el transceptor Bluetooth o el producto está instalado en un mueble de metal, el sonido podría interrumpirse. Compruebe el entorno de la instalación y las condiciones de uso. La Soundbar no se conecta por Wi-Fi.

• Compruebe si el enrutador inalámbrico está encendido.

• Apague el enrutador, enciéndalo de nuevo y vuelva a intentarlo.

• La Soundbar no se conectará si la señal inalámbrica es demasiado débil. Intente acercar el router a la Soundbar o eliminar los posibles obstáculos entre la Soundbar y el router, si fuera posible.

• Si su enrutador inalámbrico es nuevo, deberá recongurar los ajustes de red del altavoz. La Soundbar no se enciende automáticamente con la TV.

• Cuando se apaga la Soundbar mientras se ve la televisión, se desactiva la sincronización de energía con el televisor. Apague primero el televisor. La función AVA no está disponible en los siguientes casos.

• La función AVA no estará disponible si se utiliza la función Q-symphony.

• La función AVA no estará disponible cuando el micrófono está apagado. Tras conectar la TV a la Soundbar, he activado el modo Soundbar. Pero la TV no emite ningún sonido.

• Si conecta la Soundbar a un dispositivo móvil cuando la Soundbar está conectada a la TV, la Soundbar emite sonidos desde el dispositivo móvil y mantiene la conexión con la TV. Por tanto, el sonido de la TV no se emitirá en ninguna parte.

• Desconecte el dispositivo móvil y el sonido de la TV se emitirá de nuevo desde la Soundbar. 12 LICENCIA Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/ Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Usa tu teléfono, tu tablet o tu computadora como control remoto de Spotify.Para más información, entra a spotify.com/connect

• El software de Spotify está sujeto a las licencias de terceros que puedes encontrar aquí: https://www.spotify.com/connect/third- party-licenses.

• Su producto Samsung cuenta con la cualicación ENERGY STAR en su conguración predeterminada de fábrica. Los cambios de determinadas características, ajustes y funcionalidades de este producto pueden alterar el consumo de energía y, posiblemente, superar los límites de la cualicación ENERGY STAR.

• Agencia de Protección Medioambiental y Departamento de Energía. ENERGY STAR es un programa conjunto de varias agencias gubernamentales y ha sido diseñado para fomentar productos y prácticas energéticamente ecientes. Para obtener más información sobre el programa ENERGY STAR, visite www.energystar.gov. Solo modelo cualicado con ENERGY STAR (Aplicable solo a los modelos Thin Client) Como socio de ENERGY STAR®, SAMSUNG ha determinado que este producto cumple las directrices de ENERGY STAR® en cuanto a eciencia energética.

• El programa ENERGY STAR ha reducido las emisiones de gases de efecto invernadero y ha permitido ahorrar energía mediante el etiquetado voluntario.

• El ajuste de gestión de energía de este producto se ha activado de forma predeterminada y tiene varias opciones de temporizador, desde 1 minuto hasta 5 horas.

• El producto se puede reactivar con solo pulsar un botón en el chasis desde el modo de desconexión. Solo modelo cualicado con ENERGY STAR (los demás modelos)

• Como socio de ENERGY STAR, Samsung ha determinado que este producto o modelos de producto cumple las directrices de ENERGY STAR en cuanto a eciencia energética.

13 AVISO SOBRE LICENCIAS DE

Si desea enviar consultas y solicitudes relativas a cuestiones sobre códigos abiertos, póngase en contacto con Samsung Open Source (http://opensource.samsung.com) 14 NOTAS IMPORTANTES

• Las guras e ilustraciones de este manual del usuario se muestran únicamente como referencia y podría diferir del aspecto real del producto.

• Se le puede cobrar una tarifa administrativa si se da alguna de estas circunstancias: (a) Se llama a un técnico a petición suya y el producto no presenta ningún defecto (p. ej., cuando no se ha leído el manual del usuario). (b) Lleva la unidad al centro de reparaciones y el producto no presenta ningún defecto (p. ej., cuando no se ha leído el manual del usuario).

• Se le comunicará la tarifa administrativa antes de que le visite el técnico.SPA - 34

15 ESPECIFICACIONES Y GUÍA

Especicaciones Nombre del modelo HW-S800B / HW-S801B HW-S810B / HW-S811B Peso 1,4 kg Dimensiones (an. × al. × pr.) 1160,0 × 38,0 × 39,9 mm Rango de temperaturas de funcionamiento Entre +5°C y +35°C Rango de humedades de funcionamiento Entre un 10 % y un 75 % aprox. AMPLIFICADOR Potencia nominal de salida (20W x 2) + (10W x 2) + (20W x 2) + (10W x 1) + (10W x 2) Formatos de reproducción compatibles Dolby 5.1ch / Dolby Digital Plus / Dolby ATMOS (Dolby Digital Plus) / DTS 5.1ch / LPCM 2ch POTENCIA DE SALIDA DEL DISPOSITIVO INALÁMBRICO Potencia máxima del transmisor Wi-Fi 100 mW a 2,4 GHz-2,4835 GHz; 200 mW a 5,15 GHz-5,25 GHz; 100 mW a 5,25 GHz-5,35 GHz y a 5,47 GHz-5,725 GHz POTENCIA DE SALIDA DEL DISPOSITIVO INALÁMBRICO Potencia máxima del transmisor BT 100 mW a 2,4 GHz – 2,4835 GHz POTENCIA DE SALIDA DEL DISPOSITIVO INALÁMBRICO Potencia máxima del transmisor SRD 25 mW a 5,775 GHz – 5,875 GHz Nombre del subwoofer HW-S800B / HW-S810B : PS-WB85D HW-S801B / HW-S811B : PS-WB86D Peso 6,4 kg Dimensiones (an. × al. × pr.) 238,0 × 240,8 × 238,0 mm AMPLIFICADOR Potencia nominal de salida 200 W POTENCIA DE SALIDA DEL DISPOSITIVO INALÁMBRICO Potencia máxima del transmisor SRD 25 mW a 5,775 GHz – 5,875 GHz NOTA

• Samsung Electronics Co., Ltd se reserva el derecho a cambiar estas especicaciones sin previo aviso.

• El peso y las dimensiones son aproximados. Precaución: La Soundbar se reiniciará automáticamente si activa o desactiva la función Wi-Fi. Consumo de energía total en espera (W) 5,1 W Para desactivar la conexión wi: Mantenga pulsado el botón CH LEVEL del mando a distancia de la Soundbar durante más de 30 segundos para activar o desactivar la conexión wi. Para desactivar la conexión Bluetooth: Mantenga pulsado el botón TONE CONTROL del lado derecho de la Soundbar durante más de 30 segundos para activar o desactivar la conexión Bluetooth.SPA - 35

• En el presente documento, Samsung declara que este equipo de radio cumple con la Directiva 2014/53/UE y los requisitos legales pertinentes del Reino Unido. El texto completo de la declaración de conformidad está disponible en la siguiente dirección de Internet: http://www.samsung.com. Acceda a Soporte e introduzca el nombre del modelo. Este equipo puede funcionar en todos los países de la UE y en el Reino Unido. La función de WLAN de 5 GHz (Wi-Fi o SRD) de este aparato solo se puede utilizar en interiores. [Eliminación correcta de las baterías de este producto] (Se aplica en países con sistemas de recolección por separado) La presencia de esta marca en la batería, el manual o el envase indica que la batería de este producto no debe eliminarse junto con otros residuos domésticos. Los símbolos químicos Hg, Cd o Pb, si aparecen, indican que la batería contiene mercurio, cadmio o plomo en niveles superiores a los valores de referencia de la Directiva CE 2006/66. El usuario no debe sustituir la batería que incluye este producto. Para obtener información sobre cómo cambiarla, póngase en contacto con su proveedor de servicio técnico. No extraiga la batería ni la arroje al fuego. No desmonte, aplaste o perfore la batería. Si va a deshacerse del producto, el centro de recogida de residuos tomará las medidas oportunas para el reciclado y tratamiento del producto, incluida la batería. Extracción de la batería

• Para extraer la batería, póngase en contacto con un centro de servicio autorizado. Para obtener las instrucciones sobre cómo extraer la batería, visite www.samsung.com/global/ecodesign_energy.

• Por su propia seguridad, no intente extraer la batería. Si no se extrae correctamente, tanto esta como el dispositivo podrían deteriorarse y causarle daños personales o comprometer su seguridad al utilizar el dispositivo. Eliminación correcta de este producto (Residuos de aparatos eléctricos y electrónicos) (Se aplica en países con sistemas de recolección por separado) La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañan, indica que al nalizar su vida útil ni el producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible de recursos materiales. Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro. Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben eliminarse junto a otros residuos comerciales. Para obtener información sobre los compromisos ambientales de Samsung y las obligaciones reglamentarias especícas del producto (como, por ejemplo, REACH, RAEE y sobre baterías), visite la siguiente página: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

REGLAMENTO (UE) 2019/1782 DE LA COMISIÓN
