GEBRUIKSAANWIJZING HWQ995B SAMSUNG

• Om het risico op brand of een elektrische schok te verminderen, mag dit apparaat niet worden blootgesteld aan regen of vocht. LET OP

• OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN, STEEKT U DE BREDE STEKKER IN DE BREDE GLEUF, DEZE MOET ER VOLLEDIG INGESTOKEN WORDEN.

• Dit apparaat moet altijd worden aangesloten op een stopcontact met een beschermende aardaansluiting.

• Om het apparaat van de stroom te halen, moet de stekker uit het stopcontact worden getrokken. Daarom moet deze stekker altijd goed bereikbaar zijn.

• Het apparaat mag niet worden blootgesteld aan druppels of spetters. Zet geen objecten met vloeistof, zoals vazen, op het apparaat.

• Om het apparaat volledig uit te schakelen, moet u de stekker uit het stopcontact halen. Daarom moet de stekker altijd gemakkelijk bereikbaar zijn.DUT - 3 VOORZORGSMAATREGELEN

1. Zorg ervoor dat de wisselstroomvoorziening in uw huis voldoet aan

de stroomvereisten die zijn vermeld op het identicatie-etiket op de onderkant van het product. Plaats het product horizontaal op een geschikt oppervlak (meubel) en laat voldoende ruimte rondom voor ventilatie (7-10 cm). Zorg ervoor dat de ventilatieopeningen niet zijn afgedekt. Plaats het apparaat niet op versterkers of andere apparaten die heel warm kunnen worden. Dit apparaat is ontworpen voor continu gebruik. Haal de stekker uit het stopcontact om het apparaat volledig uit te schakelen. Koppel het toestel los als u van plan bent om het voor een langere periode niet te gebruiken.

2. Trek bij onweer de stekker uit het stopcontact. Het apparaat kan

beschadigd raken bij spanningspieken bij bliksem.

3. Stel het apparaat niet bloot aan direct zonlicht of andere

warmtebronnen. Hierdoor kan het immers oververhit raken waardoor het niet meer naar behoren werkt.

4. Bescherm het product tegen vocht (bijv. vazen) en overmatige warmte

(bijv. een open haard) of tegen apparatuur die sterke magnetische of elektrische velden veroorzaakt. Haal de stekker van het netsnoer uit het stopcontact als het apparaat niet naar behoren werkt. Het product is niet bedoeld voor industrieel gebruik. Het is alleen voor persoonlijk gebruik bedoeld. Er kan condens ontstaan als het product in een koude omgeving is bewaard. Als u het apparaat in de winter vervoert, wacht u ongeveer 2 uren tot het apparaat de kamertemperatuur heeft bereikt alvorens u het gebruikt.

5. De accu die voor dit product wordt gebruikt, bevat chemicaliën die

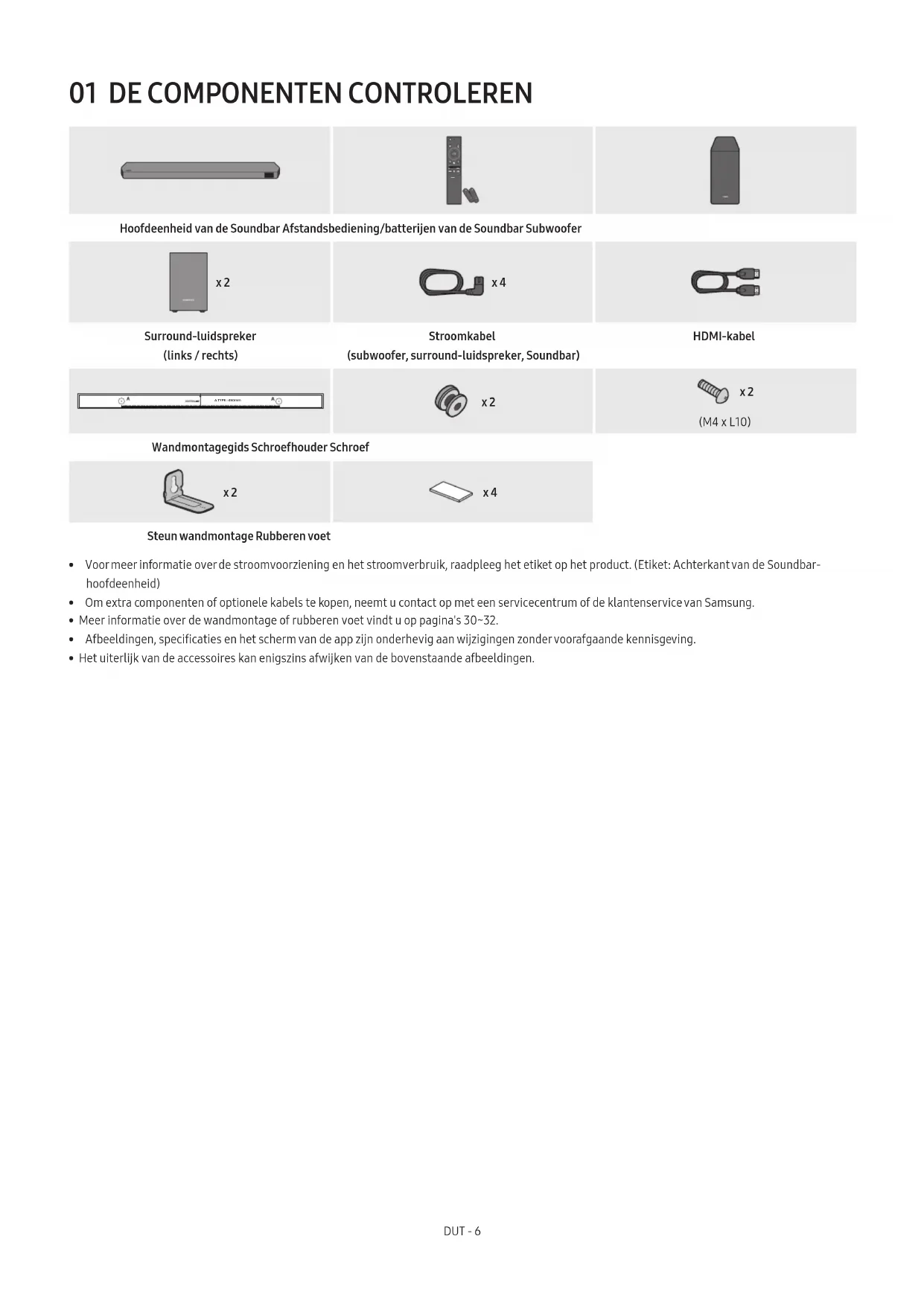

• Voor meer informatie over de stroomvoorziening en het stroomverbruik, raadpleeg het etiket op het product. (Etiket: Achterkant van de Soundbar- hoofdeenheid)

• Om extra componenten of optionele kabels te kopen, neemt u contact op met een servicecentrum of de klantenservice van Samsung.

• Meer informatie over de wandmontage of rubberen voet vindt u op pagina's 30~32.

• Afbeeldingen, specicaties en het scherm van de app zijn onderhevig aan wijzigingen zonder voorafgaande kennisgeving.

• Het uiterlijk van de accessoires kan enigszins afwijken van de bovenstaande afbeeldingen.DUT - 7 02 PRODUCTOVERZICHT Bovenpaneel van de Soundbar

• Als de soundbar in stand-by-modus is, drukt u op de (Multifunctie)-knop om de Soundbar in te schakelen.

• Druk op de (Multifunctie)-knop om de invoerbron te wijzigen.

(Volume)-knop Hiermee past u het volume aan.

(Mic aan/uit)-knop Druk op de knop om de microfoon in of uit te schakelen. Als de microfoon is uitgeschakeld, is het led-lampje rood. Rood Aan Microfoon uit Rood Uit Microfoon aan 4 Scherm Geeft de status en de huidige modus van het product weer. D.IN → HDMI 1 → HDMI 2 → Wi-Fi → BT

• Wanneer u het netsnoer aansluit, kunt u de aan/uit-knop binnen 4 tot 6 seconden gebruiken.

• Wanneer u dit apparaat inschakelt, duurt het 4 tot 5 seconden voordat er geluid uitkomt.

• Als u geluiden van zowel de tv als de Soundbar hoort, gaat u naar het menu Instellingen voor de tv-audio en wijzigt u de tv-luidspreker in Externe luidspreker. Onderkant van de Soundbar DIGITAL AUDIO IN(OPTICAL)HDMI TO TV(eARC/ARC)HDMI 1HDMI 2 SERVICE

1 DIGITAL AUDIO IN (OPTICAL) Sluit aan op de digitale (optische) uitgang van een extern apparaat. (Zie pagina 24) 2 SERVICE Sluit een USB-opslagapparaat aan om de software van het product bij te werken. 3 HDMI 1 / HDMI 2 Voert tegelijkertijd digitale video- en audiosignalen in met een HDMI-kabel. Sluit aan op de HDMI-uitgang van een extern apparaat. (Zie pagina 23) 4 HDMI TO TV (eARC/ARC) Sluit aan op de HDMI-aansluiting van een tv. (Zie pagina 17) 5 POWER Sluit de stroomkabel van de Soundbar aan. (Zie pagina 12)

• Trek de stroomkabel altijd met de stekker uit het stopcontact. Trek niet aan de kabel.

• Sluit dit apparaat of andere componenten pas aan op een stopcontact nadat alle componenten op elkaar zijn aangesloten.DUT - 8

03 DE AFSTANDSBEDIENING VAN DE SOUNDBAR GEBRUIKEN

Batterijen plaatsen vóór het gebruik van de afstandsbediening (AAA-batterijen X 2) Schuif de achterklep in de richting van de pijl totdat deze volledig is verwijderd. Plaats 2 AAA-batterijen (1,5 V) op de juiste manier zodat hun polariteit correct is. Schuif het batterijdeksel terug op zijn plaats.

• De afbeelding wijkt af van het respectievelijke model afstandsbediening. Hoe de afstandsbediening gebruiken SOUNDBAR

Stroom Hiermee schakelt u de Soundbar in en uit.

• Functie Auto Power Down Het toestel wordt automatisch uitgeschakeld in de volgende situaties:

• In D.IN / HDMI 1 / HDMI 2 / Wi-Fi / BT-modus als er gedurende 18 minuten geen audiosignaal is.

Bron Druk hierop om een met de Soundbar verbonden bron te selecteren.

Bluetooth PAIR Schakel de Soundbar naar de Bluetooth-koppelingsmodus. Druk op de knop en wacht op het scherm ‘BT PAIRING’ om een nieuw Bluetooth-apparaat te koppelen.

Dempen Druk op de knop (Dempen) om het geluid te dempen. Druk opnieuw op de knop om het geluid niet meer te dempen.

SOUND MODE Door op de knop te drukken, kunt u de gewenste geluidsmodus selecteren zoals Surround, Game, Standard, Adaptive sound.

• Standard Voert het originele geluid uit.

• Surround Biedt een breder geluidsveld dan standaard.

• Game Biedt stereoscopisch geluid voor levensechte actie tijdens het gamen.

• Adaptive sound Analyseert de inhoud in realtime en biedt automatisch het optimale geluidsveld op basis van de kenmerken van de inhoud.

CH LEVEL Door op de knop te drukken, kunt u het volume van elke luidspreker aanpassen, zoals Centre level, Side level, Wide level, Front Top level, Rear level, Rear top level en Rear side level.

• Om het volume van elke luidspreker te regelen selecteert u Centre level, Side level, Wide level of Front Top level in de geluidsinstellingen en vervolgens stelt u het volume in tussen -6 en +6 met de knoppen Omhoog/ Omlaag.

• Als surround-luidsprekers zijn aangesloten, selecteert u Rear level, Rear top level of Rear side level en vervolgens gebruikt u de knoppen Omhoog/ Omlaag om het volume in te stellen tussen -6 en +6.DUT - 9

Geluidsregeling Door op de knop te drukken, kunt u de geluidsfunctie instellen, zoals Auto EQ, Spacet sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Het gewenste item kan worden aangepast met de knoppen Omhoog/ Omlaag.

• Als de subwoofer is aangesloten, kunt u gebruikmaken van de functie Auto EQ.

• Voice enhance mode verbetert gesproken dialogen in lms en op tv zodat u ze beter kunt horen.

• Night mode is geoptimaliseerd om 's avonds te kijken waarbij de instellingen zijn aangepast om het volume te verminderen maar de dialogen goed te kunnen horen.

• Druk gedurende 5 seconden op de knop (Geluidsregeling) om het geluid voor elke frequentieband in te stellen. U kunt 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz en 10 kHz selecteren met de knoppen Links/Rechts en elke knop kan worden ingesteld tussen -6 en +6 met de knoppen Omhoog/Omlaag. (Controleer of de Geluidsmodus is ingesteld op ‘Standard’.)

• Als de video op de tv en de audio van de Soundbar niet zijn gesynchroniseerd, selecteert u Sync in de geluidsregeling en vervolgens stelt u de geluidsvertraging in tussen de 0 en 300 milliseconden met de knoppen Omhoog/Omlaag.

• Sync wordt slechts voor enkele functies ondersteund.

• Beschikbare instellingen voor de Surround speaker mode kunnen afhangen van de specicatie van de compatibele (met de Soundbar) surround-luidspreker.

• De functie Virtual-luidspreker kan op AAN/UIT worden gezet met de knoppen Omhoog/Omlaag.

Afspelen / Pauzeren U kunt muziek ook afspelen of onderbreken door op de knop te drukken.

Omhoog/Omlaag/ Links/Rechts Druk op de aangegeven zones om Omhoog/Omlaag/Links/Rechts te selecteren. Druk op Omhoog/Omlaag/Links/Rechts op de knop om functies te selecteren of in te stellen.

• Muziek overslaan Druk op de Rechts-knop om het volgende muziekbestand te selecteren. Druk op de Links-knop om het vorige muziekbestand te selecteren.

• ID SET Gebruik deze optie wanneer de subwoofer of surroundluidsprekers niet zijn aangesloten of opnieuw moeten worden aangesloten. Wanneer het apparaat is uitgeschakeld, drukt u gedurende 5 seconden op de knop Omhoog om ID SET uit te voeren. (Zie pagina 14.)

Info Druk om informatie over de actieve functie of de beschikbare codec weer te geven. In BT-modus wordt het aangesloten apparaat weergegeven (als koppelen is afgerond) of u ziet ‘BT ready’ (als er nog gekoppeld moet worden).

WOOFER LEVEL Druk de knop omhoog of omlaag om het niveau van de woofer (bas) te regelen.

VOLUME Druk op de knop omhoog of omlaag om het volume te regelen.

• Dempen Druk op de knop VOLUME om het geluid te dempen. Druk opnieuw op de knop om het geluid niet meer te dempen.

TONE CONTROL Door op de knop te drukken kunt u het volume van de hoge of lage tonen aanpassen. Het gewenste item kan worden aangepast met de knoppen Omhoog/Omlaag. Deze functie is ingeschakeld in geluidsmodus behalve in Standard-modus.

• Om het volume van de hoge of lage tonen in te stellen, selecteert u TREBLE of BASS in de geluidsinstellingen en vervolgens stelt u het volume in tussen -6~+6 met behulp van de knoppen Omhoog/Omlaag.

• Zodra het niveau van de lage tonen wordt gewijzigd, wordt ook het niveau van de woofer dienovereenkomstig aangepast.DUT - 10 Actieve spraakversterker (AVA - Active Voice Amplier)

• Analyseert externe ruis in real time terwijl de soundbar speelt, zodat spraakgeluid altijd duidelijk hoorbaar is.

• Tijdens de analyse worden er geen gegevens opgeslagen. De verborgen knoppen gebruiken (knoppen met meerdere functies) Verborgen knop Referentiepagina Knop op afstandsbediening Functie WOOFER (Omhoog) Afstandsbediening tv aan/uit (Stand-by) pagina 11 Omhoog ID SET pagina 14 (Geluidsregeling) 7-bands EQ pagina 9 Uitvoerspecicaties voor de verschillende geluidseffectmodi Effect Invoer Uitvoer Met subwoofer en surround-luidspreker Standard

Dolby Atmos®, DTS:X 11.1.4 kanalen De surround-luidsprekers produceren geen geluid voor uitvoer met 2-kanalen wanneer de modus Standaard wordt gebruikt. Om geluid in te schakelen voor de surround-luidsprekers, wijzigt u de effectmodus in Surround.DUT - 11 Het volume van de Soundbar aanpassen met de afstandsbediening van de tv Wijzig het volume van de Soundbar met de afstandsbediening van de tv.

• Deze functie kan alleen worden gebruikt met IR-afstandsbedieningen. Bluetooth-afstandsbedieningen (afstandsbedieningen die moeten worden gekoppeld) worden niet ondersteund.

• Zet de tv-luidspreker op Externe luidspreker om deze functie te gebruiken.

• Fabrikanten die deze functie ondersteunen: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Zet de Soundbar uit.

2. Duw de knop WOOFER omhoog en houd deze 5 seconden vast.

Elke keer dat u gedurende 5 seconden de knop WOOFER ingedrukt houdt, schakelt de modus om in deze volgorde: ‘OFF-TV REMOTE’ (standaardmodus), ‘SAMSUNG-TV REMOTE’, ‘ALL-TV REMOTE’. Knop op afstandsbediening Scherm Status (Standaardmodus) OFF-TV REMOTE Schakel de afstandsbediening van de tv uit. SAMSUNG-TV REMOTE Schakel de IR-afstandsbediening van een Samsung-tv in. ALL-TV REMOTE Schakel de IR-afstandsbediening van een tv van derden in.DUT - 12

04 DE SOUNDBAR AANSLUITEN

De stroom en apparaten aansluiten Sluit de subwoofer, de surround-luidsprekers en de Soundbar aan met de stroomkabel op het stopcontact in deze volgorde:

• Meer informatie over de vereiste elektriciteit en het stroomverbruik vindt u op het etiket op het product. (Etiket: Achterkant van de Soundbar- hoofdeenheid)

1. Sluit het netsnoer aan op de subwoofer.

Achterkant van Subwoofer Netsnoer

2. Sluit de stroomkabel aan op de linker en rechter surround-luidspreker.

Onderkant van de linker en rechter surround-luidspreker Netsnoer

3. Sluit de stroomkabel aan op de Soundbar.

(eARC/ARC) HDMI 1 HDMI 2 SERVICE POWER Onderkant van de hoofdeenheid van de Soundbar Netsnoer 4. Sluit de stroomkabel aan op de Soundbar, subwoofer en surround-luidsprekers. De subwoofer en de surround-luidsprekers zijn automatisch verbonden als de Soundbar is ingeschakeld. LINK-LED - Blauw is aan OPMERKING

• Sluit eerst de stroom aan van de subwoofer en de surround-luidsprekers voordat de Soundbar wordt aangesloten. De subwoofer en de surround- luidsprekers worden automatisch verbonden als de Soundbar wordt ingeschakeld.

• Als u de stroomkabel uit het stopcontact haalt en er opnieuw insteekt wanneer het product ingeschakeld is, wordt de Soundbar automatisch ingeschakeld.DUT - 13 Aanbevolen lay-out van de luidspreker 150° 150° 135° 135°

• Er zijn draadloze-ontvangstantennes ingebouwd in de draadloze subwoofer en surround-luidsprekers. Zorg dat de apparaten niet in aanraking komen met water en vocht.

• Zorg dat er geen obstakels zijn in de ruimten rond de draadloze subwoofer en surround-luidsprekers voor een optimale geluidsbeleving. Surround-luidsprekermodus Er kan een optimaal surround-geluid worden geleverd afhankelijk van de positie van de luidspreker achter. Zie onderstaande afbeelding voor plaatsing van de luidspreker. Om deze modus te activeren, selecteert u de surround-luidsprekermodus met de afstandsbediening van de Soundbar.

(Geluidsregeling) → Surround-luidspreker → (Omhoog) / (Omlaag) → Voor / Achter) Soundbar Surround-luidspreker L Surround-luidspreker R Soundbar Surround-luidspreker R Surround-luidspreker L Plaatsing achter Plaatsing voor OPMERKING

• Deze modus is alleen beschikbaar voor Soundbar-modellen met een specieke surround-luidspreker.

• In de modus Luidspreker voor, plaatst u de voorste luidsprekers naar u toe.

• De modus Luidspreker achter is standaard ingeschakeld.DUT - 14 Handmatig aansluiten van de subwoofer of surround-luidsprekers Voordat u onderstaande procedure voor de handmatige verbinding uitvoert:

• Controleer of de stroomkabels van de Soundbar en subwoofer of surround-luidsprekers op de juiste manier zijn aangesloten.

• Zorg ervoor dat de Soundbar uitgeschakeld is.

1. Schakel de hoofdeenheid van de Soundbar uit.

2. Druk op ID SET op de achterkant van de subwoofer en surround-luidsprekers en houd deze ten minste 5 seconden ingedrukt.

• Het rode indicatorlampje op de achterkant van elke speaker gaat uit en het blauwe indicatorlampje knippert. 5 Sec Snel blauw knipperend Achterkant van Subwoofer Achterkant van Subwoofer Snel blauw knipperend POWER x 2 Achterkant van de linker en rechter surround-luidsprekers 5 Sec

3. Houd de Omhoog-knop op de afstandsbediening 5 seconden ingedrukt.

• Het bericht ID SET verschijnt een moment op de display van de Soundbar en verdwijnt dan.

• De Soundbar wordt automatisch ingeschakeld wanneer ID SET is voltooid. SOUND MODE PAIR 5 Sec ID SET

4. Controleer of de LINK LED blauw blijft (verbinding voltooid).

LINK-LED - Blauw is aan Het LINK-LED-lampje stopt met knipperen en is continu blauw als de verbinding tussen de Soundbar en de draadloze subwoofer, surround-luidsprekers tot stand is gekomen.DUT - 15 Led-lampjes op de achterkant van de subwoofer en surround-luidsprekers Led Status Beschrijving Resolutie Blauw Subwoofer Surround-luidsprekers Blauw Aan Met succes aangesloten (normale werking)

Knipperend De verbinding herstellen Controleer of het netsnoer dat is aangesloten op de hoofdeenheid van de Soundbar goed is aangesloten of wacht ongeveer 5 minuten. Als het lampje blijft knipperen, probeer dan de subwoofer en de surround-luidsprekers handmatig aan te sluiten. Zie pagina 14. Rood Subwoofer Surround-luidsprekers Rood Aan Stand-by (met de hoofdeenheid van de Soundbar uitgeschakeld) Controleer of de stroomkabel aan de hoofdeenheid van de Soundbar goed is aangesloten. Verbinding mislukt Maak opnieuw verbinding. Raadpleeg de instructies voor handmatig aansluiten op pagina 14. Subwoofer Rood en blauw Surround-luidsprekers Rood en blauw Knipperend Storing Raadpleeg de contactgegevens van het Samsung Servicecenter in deze handleiding. OPMERKING

• Als de hoofdeenheid is uitgeschakeld, gaat de draadloze subwoofer in stand-by-modus en wordt het STANDBY LED op de achterkant van de subwoofer rood nadat het diverse malen blauw heeft geknipperd.

• Als u een apparaat gebruikt dat in de buurt van de Soundbar staat met dezelfde frequentie als de Soundbar, kan de interferentie enige geluidsonderbrekingen veroorzaken.

• De maximale transmissieafstand van het draadloze signaal van de hoofdeenheid bedraagt ongeveer 10 meter, maar kan variëren afhankelijk van uw werkomgeving. Als er zich staalbeton of een metalen muur bevindt tussen de hoofdeenheid en de draadloze subwoofer, werkt het systeem mogelijk helemaal niet omdat het draadloze signaal niet door metaal heen gaat. LET OP

• Er zijn draadloze-ontvangstantennes ingebouwd in de draadloze subwoofer en surround-luidsprekers. Houd het toestel uit de buurt van water en vocht.

• Zorg dat er geen obstakels zijn in de ruimte rond de draadloze subwoofer en surround-luidsprekers voor een optimale geluidsbeleving.DUT - 16 Auto EQ De Auto EQ-technologie van Samsung biedt natuurlijkere en zachtere bas door het kalibreren van lage frequenties die via de microfoon op de subwoofer worden gedetecteerd. Lage frequenties zijn meestal het gevolg van de grootte van de kamer en de plaats van de subwoofer.

• Zorg ervoor dat de subwoofer ten minste 8 cm is verwijderd van muren, meubels of andere afscheidingen.

• Het moet zo stil mogelijk zijn in de kamer als de afstemming met Auto EQ wordt uitgevoerd.

• Kom niet aan de knoppen totdat de afstemming met Auto EQ is voltooid.

• Het afstemmen met Auto EQ duurt ongeveer 2 minuten.

• Tijdens het afstemmen met Auto EQ komt er geen geluid uit de hoofdunit van de soundbar en de luidsprekers achter. Als je deze functie voor de eerste keer gebruikt

1. Houd de knop (Geluidsregeling) ingedrukt totdat Auto EQ is geselecteerd.

2. Druk op de knoppen Omhoog/Omlaag om Tuning te selecteren en druk vervolgens op de knop .

3. Het afstemmen begint en de voortgang verschijnt in procenten.

‒ Om het afstemmen te annuleren, druk op de knop Omhoog, Omlaag, Links, Rechts of en druk vervolgens op de knop om te bevestigen. ‒ Als het afstemmen is mislukt, knippert de LED rood. ‒ Als het afstemmen is gelukt, knippert de LED blauw. Als u klaar bent met afstemmen

1. Houd de knop (Geluidsregeling) ingedrukt totdat Auto EQ is geselecteerd.

2. Druk op de knoppen Omhoog/Omlaag om Tuning te selecteren en druk vervolgens op de knop .

3. Druk op de knoppen Omhoog/Omlaag om een van de volgende opties te selecteren.

‒ On: Zet de eerder afgestemde EQ-instellingen aan. ‒ Off: Zet de standaard EQ-instellingen aan. ‒ Tuning: Begin opnieuw met afstemmen.DUT - 17

05 VERBINDEN MET EEN TV

Het aansluiten van een tv die HDMI ARC (Audio Return Channel) ondersteunt LET OP

• Wanneer zowel de HDMI-kabel als de optische kabel zijn aangesloten, wordt eerst het HDMI-signaal ontvangen.

• Om de HDMI-kabel te verbinden tussen de tv en de Soundbar, moet u ervoor zorgen de met ARC gemarkeerde aansluitingen te verbinden. Anders wordt het tv-geluid mogelijk niet uitgevoerd.

• De aanbevolen kabel is een High Speed HDMI Cable with Ethernet. HDMI IN(ARC)HDMI TO TV(eARC/ARC) Verbinden met de HDMI IN (ARC/eARC)-poort van uw tv. Maak verbinding met de HDMI TO TV (eARC/ARC)-poort van de hoofdeenheid van de Soundbar. HDMI-kabel Bovenkant van de Soundbar Onderkant van de Soundbar TV ARC

1. Als de Soundbar en tv uitgeschakeld zijn, sluit dan de HDMI-kabel aan zoals getoond in de afbeelding.

2. Schakel de Soundbar en tv in.

3. ‘TV ARC’ verschijnt op het scherm van de hoofdeenheid van de Soundbar en de Soundbar speelt het tv-geluid af.

• Wanneer de tv geen geluid geeft, drukt u op de knop (Multifunctie) op de bovenkant van de Soundbar of op de knop (Bron) op de afstandsbediening om de ‘D.IN’-modus te selecteren. Het scherm geeft ‘D.IN’ en ‘TV ARC’ in volgorde weer en het tv-geluid wordt afgespeeld.

• Wanneer u een tv aansluit die de eARC-functie ondersteunt, verschijnt ‘eARC’ op de display en hoort u geluid.

• Om een aansluiting te kunnen maken met eARC, moet de eARC-functie in het tv-menu ingeschakeld zijn. Raadpleeg de gebruikershandleiding van de tv voor meer informatie over de instelling. (bijv. Samsung-tv: Start ( ) → Menu → Instellingen ( ) → Alle instellingen ( ) → Geluid → Expert Settings → HDMI-eARC Mode (Auto))

• Als ‘TV ARC’ niet verschijnt op het scherm van de hoofdeenheid van de Soundbar, gaat u na of de HDMI-kabel is aangesloten op de juiste poort.

• Gebruik de volumeknoppen op de afstandsbediening van de tv om het volume van de Soundbar te wijzigen. OPMERKING

• Wanneer u de tv die HDMI ARC (Audio Return Channel) ondersteunt met de HDMI-kabel aansluit op de Soundbar, kunt u de digitale video- en audiogegevens doorsturen zonder een afzonderlijke optische kabel aan te sluiten.

• We bevelen u aan om indien mogelijk een kernloze HDMI-kabel te gebruiken. Als u een HDMI-kabel met kern gebruikt, gebruik er dan een met een diameter van minder dan 14 mm.

• Deze functie is niet beschikbaar als de HDMI-kabel ARC niet ondersteunt.

• Wanneer de audio in een uitzending gecodeerd is in Dolby Digital en de ‘Digitaal uitgevoerde audio-indeling’ op uw tv op PCM is ingesteld, raden we aan om de instelling in Dolby Digital te wijzigen. Wanneer de instelling op de tv is gewijzigd, zult u genieten van een betere geluidskwaliteit. (Het tv-menu kan andere woorden gebruiken voor Dolby Digital en PCM, afhankelijk van de tv-fabrikant.)

• De ARC/eARC-protocollen ondersteunen Dolby Atmos.

• Zorg ervoor dat de inhoud Dolby Atmos® ondersteunt.DUT - 18 Verbinden met een optische kabel Controlelijst vóór het aansluiten

• Wanneer zowel de HDMI-kabel als de optische kabel zijn aangesloten, wordt eerst het HDMI-signaal ontvangen.

• Wanneer u een optische kabel gebruikt en de aansluitingen hebben klepjes, verwijder dan eerst de klepjes. OPTICAL OUT

(OPTICAL) Optische kabel (niet meegeleverd) Onderkant van de Soundbar D.IN Bovenkant van de Soundbar 1. Als de tv en Soundbar uitgeschakeld zijn, sluit dan de DIGITAL AUDIO IN (OPTICAL)-poort op de Soundbar en de OPTICAL-uitvoerpoort op de tv aan met de optische kabel (niet meegeleverd), zoals op de afbeelding getoond.

(Multifunctie) aan de bovenkant van de Soundbar of op de knop (Bron) op de afstandsbediening om ‘D.IN’-modus te selecteren.

4. Het tv-geluid wordt uitgezonden vanaf de Soundbar.DUT - 19

Verbinden via Bluetooth Wanneer een Samsung-tv met Bluetooth is verbonden, kunt u stereogeluid beluisteren zonder gedoe met kabels.

• Er kan slechts één Samsung-tv tegelijkertijd worden aangesloten.

• Een Samsung-tv die Bluetooth ondersteunt, kan worden aangesloten. Controleer de specicaties van uw tv. PAIR 5 Sec

Bovenkant van de Soundbar BT PAIRING De eerste verbinding

1. Druk op de knop PAIR op de afstandsbediening van de Soundbar om naar de modus ‘BT PAIRING’ te gaan.

(OF) a. Druk op de knop (Multifunctie) op de bovenkant en selecteer vervolgens 'BT'. ‘BT’ wijzigt na enkele seconden automatisch in ‘BT PAIRING’ of wijzigt in ‘BT READY’ als er een verbindingsrecord is. b. Als ‘BT READY’ verschijnt, houd dan de knop (Mic Aan/Uit) op de bovenkant van de Soundbar gedurende meer dan 5 seconden ingedrukt zodat ‘BT PAIRING’ wordt weergegeven.

2. Selecteer Bluetooth-modus op de Samsung-tv.

(bijv. Start ( ) → Menu → Instellingen ( ) → Alle instellingen ( ) → Geluid → Geluidsuitvoer → Lijst met Bluetooth-luidsprekers → Soundbar Q***B (Bluetooth))

3. Selecteer ‘Soundbar Q***B’ in de lijst op het tv-scherm.

Een beschikbare Soundbar wordt met ‘Koppelen nodig’ of ‘Gekoppeld’ op de lijst met Bluetooth-apparaten van de tv vermeld. Om de Samsung-tv met de Soundbar te verbinden, selecteert u het bericht en brengt u vervolgens een verbinding tot stand.

• Wanneer de Samsung-tv is verbonden, verschijnt [Naam tv] → ‘BT’ op het voorste scherm van de Soundbar.

4. U hoort nu het geluid van de Samsung-tv via de Soundbar.

• Nadat u de Soundbar voor het eerst met uw Samsung-tv hebt verbonden, gebruikt u de ‘BT READY’-modus om opnieuw te verbinden. Als het apparaat geen verbinding tot stand kan brengen

• Als er een bestaande Soundbar (bijv. Soundbar Q***B) in de lijst met luidsprekers op de Samsung-tv staat, verwijder deze dan.

• Herhaal vervolgens de stappen 1 tot en met 3. De Soundbar van de Samsung-tv loskoppelen Druk op de knop (Multifunctie) aan de bovenkant van de Soundbar of op de knop (Bron) op de afstandsbediening om een andere modus dan ‘BT’ te selecteren.

• Loskoppelen duurt een tijdje omdat de Samsung-tv een respons van de Soundbar moet krijgen. (De vereiste tijd kan verschillen afhankelijk van het model van de Samsung-tv.) Wat is het verschil tussen BT READY BT PAIRING?

• BT READY: In deze modus kunt u elke eerder verbonden Samsung-tv of mobiel apparaat opnieuw verbinden.

• BT PAIRING: In deze modus kunt u een nieuw apparaat met de Soundbar verbinden. (Druk op de knop PAIR op de afstandsbediening van de Soundbar of houd de knop (Mic Aan/Uit) aan de bovenkant van de Soundbar meer dan 5 seconden ingedrukt wanneer de Soundbar in ‘BT’-modus is.) Opmerkingen over een Bluetooth-verbinding

• Plaats een nieuw apparaat binnen 1 m om een verbinding via Bluetooth-communicatie tot stand te brengen.

• Als u bij het verbinden met een Bluetooth-apparaat een pincode wordt gevraagd, voer dan <0000> in.

• In de Gereedstatus schakelt de Soundbar automatisch uit na 18 minuten.

• De Soundbar zoekt mogelijk niet naar Bluetooth of verbindt mogelijk niet correct in de volgende omstandigheden: ‒ Als er zich een sterk elektrisch veld in de buurt van de Soundbar bevindt. ‒ Als diverse Bluetooth-apparaten gelijktijdig met de Soundbar zijn gekoppeld. ‒ Als het Bluetooth-apparaat is uitgeschakeld, niet op zijn plaats is of bij storingen.

• Elektronische apparaten kunnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren houdt u uit de buurt van de hoofdeenheid van de Soundbar, bijv. magnetrons, draadloze LAN-apparaten, enz.DUT - 20 Verbinden via Wi-Fi Controlelijst vóór het aansluiten

• Wi-Fi-verbinding is alleen beschikbaar op Samsung-tv.

• Controleer of de draadloze router (Wi-Fi) is ingeschakeld en of de tv is aangesloten op de router.

• De tv en de Soundbar moeten met hetzelfde draadloze netwerk (Wi-Fi) zijn verbonden.

• Als uw draadloze router (Wi-Fi) een DFS-kanaal gebruikt, kunt u geen Wi-Fi-verbinding tot stand brengen tussen de tv en de Soundbar. Neem contact op met uw internetprovider voor meer informatie.

• Omdat de menu's kunnen variëren afhankelijk van het fabricagejaar, raadpleeg de handleiding van uw tv.

• Om de tv met de Soundbar te verbinden via Wi-Fi, verbindt u eerst de Soundbar met de draadloze router. Zie pagina 27 voor meer informatie over het tot stand brengen van een Wi-Fi-verbinding. 1. Voor meer informatie over Wi-Fi-verbinding met de Soundbar, zie pagina 27, ‘Methode 2. Verbinden via wi (draadloos netwerk)’.

2. Wijzig de invoerbron van de tv naar Soundbar door het audio-menu te gebruiken.

• Samsung-tv's uitgebracht in 2017 of later Start ( ) → Menu → Instellingen ( ) → Alle instellingen ( ) → Geluid → Geluidsuitvoer → Soundbar Q***B (Wi-Fi) OPMERKING De Wi-Fi Dolby Atmos-verbinding is beschikbaar op sommige Samsung-tv's en sommige Soundbar-modellen.DUT - 21 De functie Q-Symphony gebruiken Voor Q-Symphony synchroniseert de Soundbar met een Samsung-tv om geluid via twee apparaten uit te voeren voor een optimaal surround-effect. Wanneer de Soundbar is aangesloten, verschijnt het menu ‘TV+Soundbar’ onder het menu Geluidsuitvoer van de tv. Selecteer het overeenstemmende menu. Tv-menu HDMI-kabel

Optische kabel (niet meegeleverd) D.IN

• Voorbeeld tv-menu: TV + [AV] Soundbar-serienaam (HDMI) Tv-menu Wi-Fi Wi-Fi

• Voorbeeld tv-menu: TV + [AV] Soundbar-serienaam (Wi-Fi) OPMERKING

• Het werkt met de codec die wordt ondersteund door de tv.

• Deze functie wordt alleen ondersteund wanneer de HDMI-kabel, de optische kabel (niet meegeleverd) of Wi-Fi is aangesloten.

• Het weergegeven bericht kan per tv-model verschillen.

• De tv en de Soundbar moeten met dezelfde draadloze router/frequentie zijn verbonden.

• Deze functie is beschikbaar in sommige Samsung-tv's en sommige Soundbar-modellen.DUT - 22 Het Spacet-geluid gebruiken Zorgt voor een optimale geluidskwaliteit door analyse van de ruimtes waar geluisterd wordt. Methode 1. Aansluiten via Soundbar Om deze functie in te schakelen, zet u de Spacet sound-modus aan met de afstandsbediening van de Soundbar. ( (Geluidsregeling) → ‘Spacet sound Off’ → ( Omhoog ) → ‘Spacet sound On’)

• Dit is beschikbaar in alle geluidsmodi. Methode 2. Verbinden via tv Om deze functie in te schakelen, zet u de modus Adaptive Sound+ aan in het tv-menu van uw Samsung. (Start ( ) → Menu → Instellingen ( ) → Alle instellingen ( ) → General → Instellingen van intelligente modus → Aanpasbaar geluid+)

• De geluidsmodus op uw Soundbar wijzigt automatisch naar Adaptive Sound+ als u de modus Adaptive Sound+ inschakelt op uw tv. OPMERKING Deze functie werkt wanneer de Soundbar is aangesloten op sommige Samsung-tv's.DUT - 23

06 EEN EXTERN APPARAAT VERBINDEN

Methode 1. Verbinding maken met behulp van een HDMI-kabel (die geschikt is om Dolby Atmos / DTS:X te decoderen en af te spelen) Controlelijst vóór het aansluiten

• Als de audio-uitvoeropties ook secundaire audio bevatten, zorg dan dat secundaire audio is uitgeschakeld.

Bovenkant van de Soundbar 1. Gebruik een HDMI-kabel om de HDMI OUT-poort op het externe apparaat te verbinden met de HDMI-poort aan de onderkant van de Soundbar. 2. Gebruik een HDMI-kabel om de HDMI IN-poort van de tv te verbinden met de HDMI TO TV (eARC/ARC)-poort aan de onderkant van de Soundbar.

3. Schakel de Soundbar, de tv en het externe apparaat in.

(Multifunctie) bovenop de Soundbar of op de knop (Bron) op de afstandsbediening om de modus ‘HDMI 1’ of ‘HDMI 2’ te selecteren. 5. De display van de Soundbar geeft aan dat momenteel ‘HDMI 1’ of ‘HDMI 2’-modus is geselecteerd en de Soundbar begint met het afspelen van geluid. OPMERKING

• Wanneer u Dolby Atmos® / DTS:X gebruikt: Als de invoerbron Dolby Atmos® / DTS:X is, ga naar op pagina 10

• Wanneer Dolby Atmos® wordt geactiveerd, verschijnt ‘DOLBY ATMOS’ op de display aan de voorkant.

• Als DTS:X is geactiveerd, wordt ‘DTS:X’ weergegeven in de display aan de voorkant.

Open de audio-uitvoeropties in het instellingenmenu van uw BD-speler of ander apparaat en zorg ervoor dat ‘No encoding’ is geselecteerd voor Bitstream. Ga bijvoorbeeld op een Samsung BD-speler naar het Startmenu → Geluid → Digitale uitvoer en selecteer vervolgens Bitstream (onbewerkt).

• De ondersteunde specicatie kan afwijken afhankelijk van het verbonden externe apparaat of de gebruiksomstandigheden.DUT - 24 Methode 2. Verbinden met een optische kabel

(OPTICAL) OPTICAL OUT BD/Dvd-speler/ Settopbox/Gameconsole Bovenkant van de Soundbar D.IN Optische kabel (niet meegeleverd) Onderkant van de Soundbar 1. Gebruik een optische kabel (niet meegeleverd) om de DIGITAL AUDIO IN (OPTICAL) aan te sluiten op de hoofdeenheid van de Soundbar en de poort OPTICAL OUT op het externe apparaat.

2. Schakel de Soundbar en het externe apparaat in.

3. Om de modus ‘D.IN’ te selecteren, drukt u op de knop (Multifunctie) bovenop de Soundbar of de knop (Bron) op de afstandsbediening.

4. Uw Soundbar speelt geluiden van het externe apparaat af.DUT - 25

07 EEN MOBIEL APPARAAT VERBINDEN

Methode 1. Verbinden via Bluetooth Wanneer een mobiel apparaat met Bluetooth is verbonden, kunt u stereogeluid beluisteren zonder gedoe met kabels.

• Wanneer u een gekoppeld Bluetooth-apparaat verbindt met de uitgeschakelde Soundbar, wordt de Soundbar automatisch ingeschakeld. PAIR 5 Sec Bovenkant van de Soundbar BT PAIRING Mobiel apparaat De eerste verbinding

• Zorg er bij het verbinden op een nieuw Bluetooth-apparaat voor dat het apparaat zich binnen een afstand van 1 m bevindt.

1. Druk op de knop PAIR op de afstandsbediening van de Soundbar om naar de modus ‘BT PAIRING’ te gaan.

(OF) a. Druk op de knop (Multifunctie) op de bovenkant en selecteer vervolgens ‘BT’. ‘BT’ wijzigt na enkele seconden automatisch in ‘BT PAIRING’ of wijzigt in ‘BT READY’ als er een verbindingsrecord is. b. Als ‘BT READY’ verschijnt, houd dan de knop (Mic Aan/Uit) op de bovenkant van de Soundbar gedurende meer dan 5 seconden ingedrukt zodat ‘BT PAIRING’ wordt weergegeven.

2. Selecteer op uw apparaat ‘Soundbar Q***B’ in de lijst die verschijnt.

• Wanneer de Soundbar is verbonden met het mobiele apparaat, verschijnt [Naam van het mobiele apparaat] → ‘BT’ op het voorste scherm.

3. Speel via de Soundbar muziekbestanden af vanaf het apparaat dat via Bluetooth verbonden is.

• Nadat u de Soundbar voor het eerst met uw mobiel apparaat hebt verbonden, gebruikt u de ‘BT READY’-modus om opnieuw te verbinden. Als het apparaat geen verbinding tot stand kan brengen
• Als er een bestaande Soundbar (bijv. ‘Soundbar Q***B’) in de lijst met luidsprekers op het mobiele apparaat staat, verwijder deze dan.
• Herhaal vervolgens stappen 1 en 2. Wat is het verschil tussen BT READY BT PAIRING?

• BT READY: In deze modus kunt u elke eerder verbonden Samsung-tv of mobiel apparaat opnieuw verbinden.

• BT PAIRING: In deze modus kunt u een nieuw apparaat met de Soundbar verbinden. (Druk op de knop PAIR op de afstandsbediening van de Soundbar of houd de knop (Mic Aan/Uit) aan de bovenkant van de Soundbar meer dan 5 seconden ingedrukt wanneer de Soundbar in '’BT’-modus is.) Opmerkingen over een Bluetooth-verbinding
• Plaats een nieuw apparaat binnen 1 m om een verbinding via Bluetooth-communicatie tot stand te brengen.• Als u bij het verbinden met een Bluetooth-apparaat een pincode wordt gevraagd, voer dan <0000> in.• In de Gereedstatus schakelt de Soundbar automatisch uit na 18 minuten.• De Soundbar zoekt mogelijk niet naar Bluetooth of verbindt mogelijk niet correct in de volgende omstandigheden: ‒ Als er zich een sterk elektrisch veld in de buurt van de Soundbar bevindt. ‒ Als diverse Bluetooth-apparaten gelijktijdig met de Soundbar zijn gekoppeld. ‒ Als het Bluetooth-apparaat is uitgeschakeld, niet op zijn plaats is of bij storingen.

• Elektronische apparaten kunnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren houdt u uit de buurt van de hoofdeenheid van de Soundbar, bijv. magnetrons, draadloze LAN-apparaten, enz.• De Soundbar ondersteunt SBC-gegevens (44,1 kHz, 48 kHz).• Maak alleen verbinding met een Bluetooth-apparaat dat de functie A2DP (AV) ondersteunt.• U kunt de Soundbar niet verbinden met een Bluetooth-apparaat dat alleen de HF-functie (handsfree) ondersteunt.• Wanneer u de Soundbar verbindt met een Bluetooth-apparaat, plaatst u ze zo dicht mogelijk bij elkaar.• Hoe verder de Soundbar en het Bluetooth-apparaat van elkaar verwijderd zijn, hoe lager de geluidskwaliteit wordt. De Bluetooth-verbinding kan verbroken worden wanneer de apparaten zich buiten het effectieve bereik bevinden.• De Bluetooth-verbinding werkt mogelijk niet naar behoren in gebieden met slechte ontvangst.DUT - 26

• Onder de volgende omstandigheden kan er ruis of storingen optreden in een Bluetooth-apparaat: ‒ Als het lichaam contact maakt met de signaal-zendontvanger op het Bluetooth-apparaat of Soundbar ‒ In hoeken of wanneer er een obstakel in de buurt is, zoals een muur of scheidingswand, waar elektrische veranderingen kunnen optreden. ‒ Bij blootstelling aan radio-interferenties door andere producten die in hetzelfde frequentiebereik werken, zoals medische apparatuur, magnetrons en draadloze LAN-apparaten. ‒ Obstakels zoals deuren en muren kunnen de geluidskwaliteit nog steeds beïnvloeden, zelfs wanneer de apparaten zich binnen het effectieve bereik bevinden.

• Let op: uw Soundbar kan niet worden gekoppeld met andere Bluetooth-apparaten terwijl u de Bluetooth-optie gebruikt.

• Dit draadloze apparaat kan elektrische interferentie veroorzaken tijdens het gebruik. De verbinding verbreken tussen het Bluetooth-apparaat en een Soundbar U kunt de verbinding verbreken tussen een Bluetooth-apparaat en de Soundbar. Voor instructies, raadpleeg de gebruikershandleiding van het Bluetooth- apparaat.

• De Soundbar wordt losgekoppeld.

• Als de Soundbar wordt losgekoppeld van het Bluetooth-apparaat, verschijnt er ‘BT DISCONNECTED’ op de display aan de voorkant. De verbinding tussen de Soundbar en het Bluetooth-apparaat verbreken Druk op de knop (Multifunctie) bovenop de Soundbar of de knop (Bron) op de afstandsbediening om de modus ‘BT’ uit te zetten.

• Loskoppelen duurt een tijdje omdat het Bluetooth-apparaat een respons moet krijgen van de Soundbar. (De tijd om los te koppelen kan variëren, afhankelijk van het Bluetooth-apparaat)

• Als de Soundbar wordt losgekoppeld van het Bluetooth-apparaat, verschijnt er ‘BT DISCONNECTED’ op de display aan de voorkant.DUT - 27 Methode 2. Verbinden via wi (draadloos netwerk) Om een Soundbar te verbinden met een mobiel apparaat via een draadloos netwerk (wi), is de SmartThings-app vereist. De eerste verbinding

1. Installeer en start de SmartThings-app op uw mobiele apparaat (smartphone of tablet).

2. Volg in de app de instructies op het scherm om de Soundbar toe te voegen.

• De automatische pop-up (de tweede schermafbeelding hieronder) wordt mogelijk niet weergegeven op sommige apparaten. Als het pop-upvenster niet verschijnt, drukt u ‘ ‘ op het Home-scherm. De Soundbar wordt toegevoegd aan de app.

• Onderstaande illustratie kan per app-versie verschillen. App starten Automatische pop-up Apparaat toevoegen SmartThings- appDUT - 28 Tap Sound gebruiken Tik met uw mobiele apparaat op de Soundbar om het geluid van inhoud op uw mobiele apparaat af te spelen via de Soundbar.

• Afhankelijk van het mobiele apparaat wordt deze functie mogelijk niet ondersteund.

• Deze functie is alleen compatibel met mobiele Samsung-apparaten met Android 8.1 of nieuwer. Bovenkant van de Soundbar Mobiel apparaat SmartThings-app

1. Schakel de functie Tap Sound in op uw mobiele apparaat.

• Voor meer informatie over het inschakelen van de functie, ga naar ‘De functie Tap Sound instellen’ hieronder.

2. Tik met het mobiele apparaat op de Soundbar. Selecteer ‘Start now’ in het weergegeven berichtvenster.

Via Bluetooth wordt een verbinding tot stand gebracht tussen het mobiele apparaat en de Soundbar.

3. Speel het geluid van inhoud op uw mobiele apparaat af via de Soundbar.

• Deze functie verbindt een mobiel apparaat via Bluetooth met de Soundbar door trillingen te detecteren die optreden wanneer het apparaat de Soundbar aanraakt.

• Tik met uw mobiele apparaat niet op een scherpe hoek van de Soundbar. De Soundbar of uw mobiele apparaat kan bekrast of beschadigd raken.

• Het wordt aanbevolen om een hoesje te gebruiken voor uw mobiele apparaat. Tik zacht op het brede gebied van het bovenste deel van de Soundbar, zonder te veel kracht te gebruiken.

• Update de SmartThings-app naar de nieuwste versie om deze functie te gebruiken. Afhankelijk van het versie van de app wordt de functie mogelijk niet ondersteund. De functie Tap Sound instellen Gebruik de SmartThings-app om de functie Tap View, Tap Sound in te schakelen.

1. Open de SmartThings-app op het mobiele apparaat.

2. Selecteer ( → ) op het scherm van de SmartThings-app op het mobiele apparaat.

3. Stel ‘Tap View, Tap Sound’ in op Aan zodat de functie werkt wanneer een mobiel apparaat in de buurt van de Soundbar komt. De functie is ingeschakeld. OPMERKING

• Wanneer het mobiele apparaat in de energiebesparende modus staat, werkt de functie Tap Sound niet.

• De functie Tap Sound werkt mogelijk niet als er apparaten in de buurt van de Soundbar zijn die radiostoring veroorzaken, zoals elektrische apparaten. Zorg ervoor dat apparaten die radiostoring kunnen veroorzaken op voldoende afstand van de Soundbar worden geplaatst.DUT - 29

08 VERBINDEN VIA APPLE AIRPLAY 2

• Deze functie is mogelijk niet beschikbaar in sommige landen.

• Deze Soundbar van Samsung ondersteunt AirPlay 2 en vereist iOS 11.4 of hoger. Met AirPlay 2 kunt u muziek, podcasts en andere audio streamen van uw Apple-apparaten naar de Samsung Soundbar.

• Zorg ervoor dat de Soundbar is ingeschakeld en verbonden met hetzelfde Wi-Fi-netwerk als uw Apple-apparaat.

• Selecteer van een app die AirPlay ondersteunt of in het Control Center op uw iPhone, iPad of Mac.

• Selecteer de Soundbar uit een lijst met beschikbare apparaten om de audio op af te spelen.DUT - 30 09 DE WANDMONTAGE INSTALLEREN Voorzorgsmaatregelen bij de installatie

• Installeer uitsluitend op een verticale wand.

• Installeer niet op een plaats met hoge temperaturen en een hoge luchtvochtigheidsgraad.

• Controleer of de wand voldoende sterk is om het gewicht van het product te ondersteunen. Als dat niet het geval is, versterk de wand dan of kies een andere installatieplaats.

• Koop en gebruik de bevestigingsschroeven of verankeringen die geschikt zijn voor uw type wand (gipsplaat, ijzeren wand, hout enz.). Bevestig indien mogelijk de ondersteuningsschroeven in muurtapeinden.

• Koop wandmontageschroeven volgens het type en de dikte van de wand waarop u de Soundbar wilt monteren. ‒ Diameter: M5 ‒ Lengte: 35 mm of langer aanbevolen.

• Sluit kabels van het toestel op externe apparaten aan voordat u de Soundbar aan de wand monteert.

• Zorg ervoor dat het toestel is uitgeschakeld en de stekker uit het stopcontact is voordat u het installeert. Anders kan dit leiden tot een elektrische schok. Componenten voor wandmontage A TYPE : 450mm Wandmontagegids x 2 x 2 (M4 x L10) Schroefhouder Schroef x 2 Steun wandmontage

1. Plaats de wandbevestigingsgeleider tegen de muur.

• De wandbevestigingsgeleider moet waterpas zijn.

• Als uw tv aan de muur wordt bevestigd, installeert u de Soundbar minimaal 5 cm onder de tv. 5 cm of meer

2. Lijn de Centrale lijn van de wandbevestigingsgeleider uit met het

midden van uw tv (als u de Soundbar onder uw tv monteert) en bevestig vervolgens de wandbevestigingsgeleider op de muur met behulp van tape.

• Als u de soundbar niet onder een tv monteert, plaats dan de Centrale lijn in het midden van het installatiegebied. A TYPE : 450mm Centrale lijn

3. Duw de punt van een pen of een geslepen potloodpunt door het

midden van de A-TYPE-beelden aan elk uiteinde van de gids om de gaten voor de schroefsteunen te markeren en verwijder vervolgens de wandbevestigingsgeleider. A TYPE : 450mm

4. Boor met behulp van een geschikt boorijzer een gat in de muur bij elke

• Als de markeringen niet overeenkomen met de posities van de bouten, zorg er dan voor dat u de geschikte steunen of pluggen in de gaten plaatst voordat u de schroefsteunen bevestigt. Als u steunen of pluggen gebruikt, zorg er dan voor dat de gaten die u boort groot genoeg zijn voor de steunen of pluggen die u gebruikt.

5. Duw een schroef (niet meegeleverd) door elke schroefhouder en draai

de schroef stevig aan in het gat.

6. Installeer de 2 wandbevestigingsbeugels in de juiste richting aan de

onderkant van de Soundbar met behulp van 2 schroeven.

• Bij het monteren moet u ervoor zorgen dat het ophangingsonderdeel van de wandbevestigingsbeugels zich achter de achterkant van de Soundbar bevinden. Achterkant van de Soundbar Rechteruiteinde van de SoundbarDUT - 31

7. Installeer de Soundbar met de bijgeleverde wandbevestigingsbeugels

door de wandbevestigingsbeugels op te hangen aan de schroefhouders op de muur.

8. Schuif de Soundbar omlaag zoals hieronder weergegeven zodat de

wandbevestigingsbeugels stevig op de schroefhouders rusten.

• Steek de schroefhouders in het brede (onderste) deel van de wandbevestigingsbeugels en schuif vervolgens de wandbevestigingsbeugels omlaag zodat de wandbevestigingsbeugels stevig op de schroefhouders rusten. De surround-luidsprekers aan de muur bevestigen. U kunt apart muurbevestiging aanschaffen als u de surround-luidsprekers aan de muur wilt bevestigen. Samsung Electronics verkoopt geen muurbevestigingen. Houd rekening met het volgende bij het bevestigen van de surround-luidsprekers aan de muur

• De muurbevestigingen voor de surround-luidspreker moeten minimaal 8 kilo kunnen dragen.

• Afmeting van opening: 1/4 - 20 UNC schroefdraadbevestiging ‒ Standaardschroef: 6,35 mm ø, 1,27 mm hoogte ‒ Lengte: 18 mm lang ‒ Aantal: Links 1 st/Rechts 1 st L R

• Controleer de draagkracht van de muur voordat u de muurbevestigingsbeugels bevestigt. Als deze niet sterk genoeg is, moet u de wand eerst versterken voordat u de wandbevestigingsbeugels en de speakers op de wand monteert.

• Samsung Electronics is niet aansprakelijk voor enige schade aan het product als het product niet op de juiste wijze wordt bevestigd.

• Installeer de speakers niet zijdelings of ondersteboven. 10 DE SOUNDBAR

INSTALLEREN VÓÓR DE TV

Onderdeel x 4 Rubberen voet Om te installeren bevestigt u de rubberen voeten aan de onderkant van de Soundbar voordat u deze boven de tv-voet plaatst. Zorg ervoor dat u de rubberen voeten zodanig bevestigt dat ze zich niet buiten de buitenranden van de tv-standaard bevinden. Raadpleeg onderstaande afbeelding. Rubberen voet Plaats de Soundbar op een tv-voet. MicrofoonsDUT - 32 Zoals de afbeelding laat zien, moet u het midden van de Soundbar uitlijnen met het midden van de tv en de Soundbar voorzichtig op de tv-voet plaatsen. Plaats de microfoons nu aan de voorkant van de standaard om spraakherkenning niet te hinderen. Rechteruiteinde van de Soundbar

• Zorg ervoor dat de Soundbar op een vlakke en stevige ondergrond staat.

• Onvoldoende afstand tot de tv kan leiden tot problemen met spraakherkenning en geluid.

• De afbeelding hierboven wijkt af van het respectievelijke model. 11 SOFTWARE UPDATE Automatische update Wanneer de Soundbar met het internet is verbonden, gebeuren software- updates automatisch, zelfs wanneer de Soundbar uitgeschakeld is.

• Om de functie Automatische update te gebruiken, moet de Soundbar verbonden zijn met het internet. De wi-verbinding met de Soundbar wordt beëindigd als de stroomkabel van de Soundbar uit het stopcontact is gehaald of de stroom wordt losgekoppeld. Als de stroom uitstaat en de stroom opnieuw wordt ingeschakeld of u het netsnoer opnieuw in het stopcontact steekt, schakel de Soundbar in en verbind hem opnieuw met het internet. USB-update Onderkant van de Soundbar SERVICE ID SET (WOOFER, REAR) NETWORK SERVICE ID SET Samsung kan in de toekomst updates bieden voor de systeemrmware van de Soundbar. Wanneer een update beschikbaar is, kunt u de Soundbar bijwerken door de USB-schijf die de update-rmware aan te sluiten op de SERVICE-poort van de Soundbar.

1. Ga naar de website van Samsung (www.samsung.com) → zoek naar de

modelnaam via de menuoptie voor klantondersteuning.

• Raadpleeg de Upgradegids voor meer informatie over updates.

2. Download het upgradebestand (type USB).

3. Pak het bestand uit om een map met de bestandsnaam te maken.

4. Bewaar de gemaakte map op een USB-stick en sluit deze vervolgens

5. Zet de Soundbar aan. Vervolgens wordt het product binnen 3 minuten

bijgewerkt en wordt het bericht ‘UPDATE’ weergegeven.

• Schakel het apparaat niet uit tijdens de update en verwijder de USB- stick niet.

• Als ‘UPDATE’ niet verschijnt op de display, verwijdert u de stroomkabel van de Soundbar en sluit u deze opnieuw aan.

• Wanneer de nieuwste versie wordt geïnstalleerd, wordt er geen update uitgevoerd.

• Afhankelijk van het type USB-stick wordt de update mogelijk niet ondersteund.DUT - 33 Initialisatie Bovenkant van de Soundbar INIT Zorg dat de Soundbar is ingeschakeld en druk ten minste 5 seconden tegelijkertijd op de (Volume)-knoppen op de behuizing. ‘INIT’ verschijnt op de display en de Soundbar wordt geïnitialiseerd. LET OP

• Alle instellingen van de Soundbar worden geïnitialiseerd. Voer dit alleen uit wanneer initialisatie vereist is. 12 PROBLEEMOPLOSSING Alvorens assistentie te zoeken, controleer het volgende. Soundbar gaat niet aan.

• Controleer of de stroomkabel van de Soundbar goed in het stopcontact zit. Soundbar werkt onregelmatig.

• Steek de stroomkabel opnieuw in het stopcontact nadat u hem eruit hebt gehaald.

• Schakel het externe apparaat uit en weer in, en probeer het opnieuw.

• Als er geen signaal is, schakelt de Soundbar automatisch uit na een bepaalde tijd. Schakel het toestel in. (Zie pagina 8.) Afstandsbediening werkt niet

• Wijs met de afstandsbediening direct naar de Soundbar.

• Vervang de batterijen door nieuwe. Het lampje van de Soundbar wordt en blijft rood.

• De microfoon is uitgeschakeld. Zet de microfoon aan. (Zie pagina 7.) Geluid komt niet uit de soundbar.

• Het volume van de Soundbar is te laag of gedempt. Pas het volume aan.

• Als een extern apparaat (STB, Bluetooth-apparaat, mobiel apparaat enz.) aangesloten is, pas dan het volume van het externe apparaat aan.

• Selecteer Soundbar voor de geluidsuitvoer van de tv. (Samsung-tv: Start ( ) → Menu → Instellingen ( ) → Alle instellingen ( ) → Geluid → Geluidsuitvoer → Soundbar selecteren)

• De kabelverbinding met de Soundbar mag niet los zitten. Verwijder de kabel en sluit hem opnieuw aan.

• Verwijder het netsnoer volledig, sluit hem opnieuw aan en schakel de stroom in.

• Initialiseer het product en probeer opnieuw. (Zie pagina 33.) Geluid komt niet uit de subwoofer of de luidsprekers achter.

• Controleer of het led-lampje aan de achterkant van de subwoofer en surround-luidsprekers blauw is. Verbind de Soundbar, subwoofer en surround-luidsprekers opnieuw als het lampje blauw knippert of rood is. (Zie pagina 14.)

• Er kan een probleem optreden als er een obstakel is tussen de Soundbar en de subwoofer. Verplaats apparaten naar een gebied zonder obstakels.

• De verbinding kan onderbroken worden door andere apparaten in de buurt die radiofrequentiesignalen verzenden. Houd uw luidspreker uit de buurt van dergelijke apparaten.

• Verwijder de stekker en sluit deze opnieuw aan.DUT - 34 Als er sprake is van geluidstrillingen, vertragingen of ruis van de subwoofer en surround-luidspreker

• Er kan een probleem optreden als er zich objecten bevinden tussen de Soundbar en subwoofer-luidspreker. Zet ze op een plek neer zodat er geen object tussen zit.

• Er kunnen geluidstrillingen of vertragingen zijn als de subwoofer en de surround-luidspreker ver van de Soundbar zijn geplaatst. Verplaats ze dichter naar de Soundbar toe.

• Er kunnen geluidstrillingen of vertragingen zijn als de Soundbar in de buurt van een instrument of elektrisch apparaat staat dat radio- interferentie kan veroorzaken. Plaats de Soundbar ver van dergelijke apparaten die radio-interferentie kunnen veroorzaken. (Bijv. draadloze router)

• Wijzig de status van de tv-netwerkverbinding van draadloos naar bekabeld. Het volume van de subwoofer is te laag

• Mogelijk is het oorspronkelijke volume van de inhoud die u afspeelt laag. Probeer het subwooferniveau aan te passen. (Zie pagina 9.)

• Zet de subwooferluidspreker dichter bij u. Als de tv niet via HDMI TO TV (eARC/ARC) is verbonden

• Controleer of de HDMI-kabel correct op de ARC-aansluiting is aangesloten. (Zie pagina 17.)

• De verbinding is misschien niet mogelijk wegens het aangesloten externe apparaat (settopbox, gamemachine enz.). Verbind de Soundbar rechtstreeks.

• HDMI-CEC wordt mogelijk niet geactiveerd op de tv. Schakel de CEC op het tv-menu in. (Samsung-tv: Start ( ) → Menu → Instellingen ( )

• Alle instellingen ( ) → Verbinding → External Device Manager → Anynet+ (HDMI-CEC) ON)

• Om een aansluiting te kunnen maken met eARC, moet de eARC- functie in het tv-menu ingeschakeld zijn. (Samsung-tv: Start (

Menu → Instellingen ( ) → Alle instellingen ( ) → Geluid → Expert Settings → HDMI-eARC Mode (Auto)) Er is geen geluid wanneer verbinding gemaakt wordt met de tv in de modus HDMI TO TV (eARC/ARC)

• Uw apparaat kan het invoersignaal niet afspelen. Verander de audio- uitvoer van de tv in PCM of Dolby Digital. (Voor een Samsung-tv: Start

• Schakel bij het aansluiten van een nieuw apparaat naar ‘BT PAIRING’ om verbinding te maken. (Druk op de knop PAIR op de afstandsbediening of houd de knop (Mic Aan/Uit) op de behuizing ten minste 5 seconden ingedrukt.)

• Als de Soundbar is verbonden met een ander apparaat, koppelt u dat apparaat eerst los om het apparaat over te schakelen.

• Verbind opnieuw nadat u de lijst met Bluetooth-luidsprekers hebt verwijderd op het te verbinden apparaat. (Samsung-tv: Start (

• Menu → Instellingen ( ) → Alle instellingen ( ) → Geluid → Geluidsuitvoer → Lijst met Bluetooth-luidsprekers)

• De automatische tv-verbinding is mogelijk uitgeschakeld. Wanneer de Soundbar in de modus ‘BT READY’ staat, drukt u gedurende 5 seconden op de knop Links op de afstandsbediening van de Soundbar om ON-TV CONNECT te selecteren. Als u OFF-TV CONNECT ziet, drukt u weer gedurende 5 seconden op de knop Links om de selectie te wijzigen.

• Verwijder de stekker, sluit deze opnieuw aan en probeer het opnieuw.

• Initialiseer het product en probeer opnieuw. (Zie pagina 33.) Geluid valt weg wanneer verbonden via Bluetooth.

• Sommige apparaten kunnen radio-interferentie veroorzaken als zij dicht bij de Soundbar staan, zoals magnetrons, draadloze routers enz.

• Als uw apparaat dat verbonden is via Bluetooth zich te ver van de Soundbar bevindt, kan het geluid soms wegvallen. Verplaats het apparaat dichter naar de Soundbar toe.

• Als een deel van uw lichaam in contact is met de Bluetooth- zendontvanger of het product geïnstalleerd is op een metalen meubel, kan het geluid soms wegvallen. Controleer de installatieomgeving en gebruiksomstandigheden. Soundbar maakt geen verbinding met Wi-Fi.

• Controleer of uw draadloze router is ingeschakeld.

• Schakel de router uit en weer aan en probeer het opnieuw.

• De Soundbar kan geen verbinding maken als het draadloze signaal te zwak is. Probeer de router dichter naar de Soundbar te verplaatsen of verwijder indien mogelijk objecten die tussen de Soundbar en de router staan.

• Als uw draadloze router nieuw is, moet u de netwerkinstellingen van de luidspreker opnieuw congureren. De Soundbar wordt niet automatisch met de tv ingeschakeld.

• Als u de Soundbar uitschakelt tijdens het kijken naar de tv, wordt de stroomsynchronsatie met de tv uitgeschakeld. Schakel eerst de tv uit. De AVA-functie is niet beschikbaar in de volgende situaties.

• De AVA-functie is niet beschikbaar bij het gebruik van de Q-symphony- functie.

• De AVA-functie is niet beschikbaar als de microfoon is uitgeschakeld. Het afstemmen met Auto EQ is mislukt.

• Het afstemmen kan mislukken als er geluidsuitvoer is van de Soundbar of ander extern geluid tijdens het afstemmen. Ga verder met afstemmen in een stille omgeving.

• Doe niets met de Soundbar tijdens het afstemmen. Nadat ik de tv heb verbonden met de Soundbar, heb ik de Soundbar- modus omgezet. Er komt geen geluid meer uit de tv.

• Als u de Soundbar met een mobiel apparaat verbindt terwijl de Soundbar is verbonden met de tv, komt het geluid van de Soundbar van het mobiele apparaat terwijl de tv-verbinding behouden blijft. Dan wordt het geluid van de tv niet meer verzonden.

• Verbreek de verbinding met het mobiele apparaat en het geluid van de tv zal weer uit de Soundbar komen.DUT - 35 13 LICENTIE Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, DTS:X, and the DTS:X logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Gebruik je telefoon, tablet of computer als een afstandsbediening voor Spotify. Ga naar spotify.com/connect om te leren hoe je dat doet

• De Spotify-software is onderhevig aan licenties van derden. Je vindt deze hier: https://www.spotify.com/connect/third-party-licenses.

• Afbeeldingen en illustraties in de gebruikershandleiding dienen alleen ter referentie en kunnen afwijken van het daadwerkelijke product.

• In de volgende gevallen kunnen administratiekosten in rekening worden gebracht: (a) als op uw verzoek een monteur wordt gestuurd en het product is niet defect (wanneer u bijvoorbeeld de gebruikershandleiding niet hebt gelezen). (b) als u het toestel naar een reparatiecentrum brengt en het product is niet defect (wanneer u bijvoorbeeld de gebruikershandleiding niet hebt gelezen).

• Voordat de monteur u bezoekt, krijgt u informatie over de administratiekosten.DUT - 36

16 SPECIFICATIES EN HANDLEIDING

Specicaties Modelnaam HW-Q990B/HW-Q995B Gewicht 7,7 kg Afmetingen (B x H x D) 1232,0 x 69,5 x 138,0 mm Bereik temperatuur wanneer in werking +5°C tot +35°C Bereik vochtigheid wanneer in werking 10 % ~ 75 % VERSTERKER Nominaal uitgangsvermogen (18 W x 4) + (10 W x 2) + (18 W x 2) + (10 W x 1) + (18 W x 6) Ondersteunde indelingen voor afspelen Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch

SRD max. zendvermogen 25 mW op 5,775 GHz – 5,875 GHz Naam van het STEL van draadloze surround luidsprekers PS-RB99B (LINKS/RECHTS) Gewicht 3,4 kg Afmetingen (B x H x D) 129,5 x 201,3 x 140,4 mm VERSTERKER Nominaal uitgangsvermogen 210 W

• Samsung Electronics Co., Ltd behoudt zich het recht voor om zonder kennisgeving de specicaties te wijzigen.

• Gewicht en afmetingen zijn bij benadering. Voorzorgsmaatregel: De Soundbar wordt automatisch opnieuw gestart als u Wi-Fi in-/uitschakelt. Totaal stroomverbruik in stand-by (W) 7,7 W Wi-Fi Deactiveringsmethode poort Druk 30 seconden op de knop CH LEVEL op de afstandsbediening van de Soundbar om Wi-Fi in/ uit te schakelen. Bluetooth Deactiveringsmethode poort Druk 30 seconden op de knop TONE CONTROL op de afstandsbediening van de Soundbar om Bluetooth in/uit te schakelen.DUT - 37

• Hierbij verklaart Samsung Electronics dat deze radioapparatuur voldoet aan Richtlijn 2014/53/EC en de relevante wettelijke voorschriften van het VK. De volledige tekst van de conformiteitsverklaring is beschikbaar op het volgende internetadres: http://www.samsung.com, ga naar Ondersteuning en voer de naam van het model in. Deze apparatuur mag in alle EU-landen en in het VK worden gebruikt. De 5GHz WLAN-functie (Wi-Fi of SRD) van deze apparatuur kan mogelijk alleen binnenshuis worden gebruikt. [Correcte behandeling van een gebruikte accu uit dit product] (Van toepassing in landen waar afval gescheiden wordt ingezameld) Dit merkteken op de accu, handleiding of verpakking geeft aan dat de accu in dit product aan het einde van de levensduur niet samen met ander huishoudelijk afval mag worden weggegooid. De chemische symbolen Hg, Cd of Pb geven aan dat het kwik-, cadmiumof loodgehalte in de accu hoger is dan de referentieniveaus in de Richtlijn 2006/66/EC. Indien de gebruikte accu niet op de juiste wijze wordt behandeld, kunnen deze stoffen schadelijk zijn voor de gezondheid van mensen of het milieu. Ter bescherming van de natuurlijke hulpbronnen en ter bevordering van het hergebruik van materialen, verzoeken wij u afgedankte accu’s en batterijen te scheiden van andere soorten afval en voor recycling aan te bieden bij het gratis inzamelingssysteem voor accu’s en batterijen in uw omgeving. Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur) (Van toepassing in landen waar afval gescheiden wordt ingezameld) Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen. Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd. Ga voor informatie over de milieuverbintenissen en productspecieke wettelijke verplichtingen van Samsung bijv. REACH, WEEE, accu's, naar: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/EST - 2 OHUTUSALANE TEAVE HOIATUSED ELEKTRILÖÖGIOHU VÄHENDAMISEKS ÄRGE EEMALDAGE KAANT (EGA TAGAPANEELI).
