BEDIENUNGSANLEITUNG HWQ995B SAMSUNG

(Multifunktion)-knap

2.0 kanaler 2.1 kanaler

5.1 kanaler 5.1 kanaler/7.1 kanaler (DTS)

7.1 kanaler 7.1 kanaler

5.1 kanaler 11.1.4 kanaler

5.1 kanaler 11.1.4 kanaler

5.1 kanaler 11.1.4 kanaler

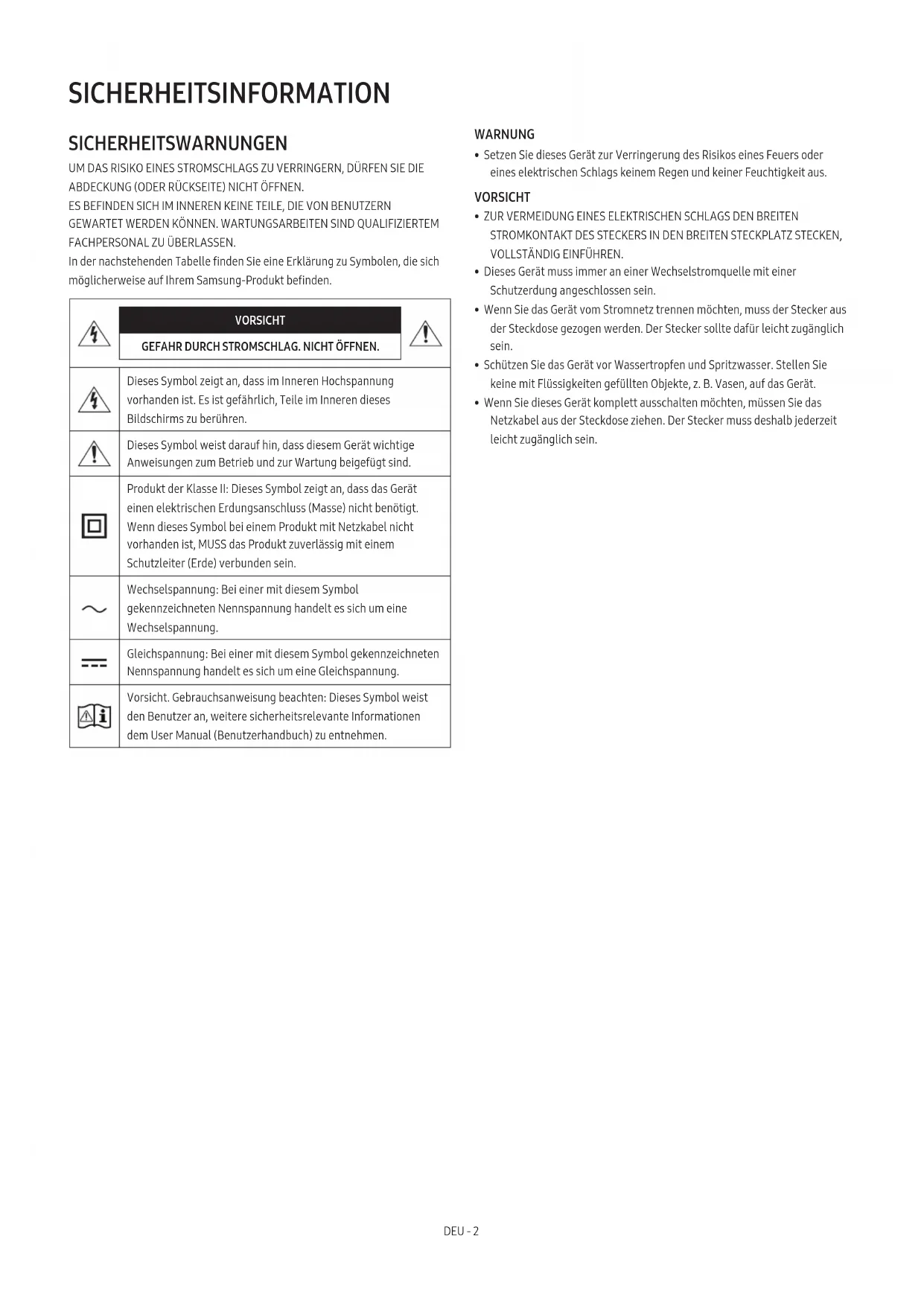

• Setzen Sie dieses Gerät zur Verringerung des Risikos eines Feuers oder eines elektrischen Schlags keinem Regen und keiner Feuchtigkeit aus. VORSICHT

• ZUR VERMEIDUNG EINES ELEKTRISCHEN SCHLAGS DEN BREITEN STROMKONTAKT DES STECKERS IN DEN BREITEN STECKPLATZ STECKEN, VOLLSTÄNDIG EINFÜHREN.

• Dieses Gerät muss immer an einer Wechselstromquelle mit einer Schutzerdung angeschlossen sein.

• Wenn Sie das Gerät vom Stromnetz trennen möchten, muss der Stecker aus der Steckdose gezogen werden. Der Stecker sollte dafür leicht zugänglich sein.

• Schützen Sie das Gerät vor Wassertropfen und Spritzwasser. Stellen Sie keine mit Flüssigkeiten gefüllten Objekte, z. B. Vasen, auf das Gerät.

• Wenn Sie dieses Gerät komplett ausschalten möchten, müssen Sie das Netzkabel aus der Steckdose ziehen. Der Stecker muss deshalb jederzeit leicht zugänglich sein.DEU - 3 VORSICHTSMAßNAHMEN

1. Stellen Sie sicher, dass die Wechselstromversorgung in Ihrem Haushalt den

auf dem Etikett auf der Unterseite des Geräts angegebenen Anforderungen entspricht. Platzieren Sie das Gerät in waagerechter Position auf einem geeigneten Untergrund (Möbelstück). Achten Sie dabei auf genügend Platz rund um das Gerät (ca. 7 bis 10 cm), um eine ausreichende Belüftung zu gewährleisten. Achten Sie darauf, dass die Belüftungsschlitze frei bleiben. Platzieren Sie das Gerät nicht auf Verstärkern oder sonstiger Ausrüstung, die heiß werden kann. Dieses Gerät ist für den Dauerbetrieb bestimmt. Um das Gerät vollständig auszuschalten, ziehen Sie den Netzstecker aus der Steckdose. Trennen Sie die Einheit vom Strom, wenn Sie es längere Zeit nicht verwenden möchten.

2. Ziehen Sie bei Gewitter den Netzstecker aus der Steckdose.

Spannungsspitzen aufgrund von Blitzen können die Einheit beschädigen.

3. Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder

sonstigen Wärmequellen aus. Anderenfalls kann es zu Überhitzung und Fehlfunktionen des Geräts kommen.

4. Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen) und übermäßiger

Wärme (z. B. Kamin) oder vor Geräten, die ein starkes magnetisches oder elektrisches Feld erzeugen. Trennen Sie das Stromkabel von der Netzsteckdose, wenn Fehlfunktionen des Geräts auftreten. Das Gerät ist nicht für die gewerbliche Nutzung bestimmt. Es darf ausschließlich privat genutzt werden. Wenn Sie das Gerät kalten Temperaturen ausgesetzt haben, kann sich Kondenswasser bilden. Wenn Sie das Gerät im Winter transportieren, warten Sie etwa 2 Stunden, bis das Gerät Zimmertemperatur erreicht hat, bevor Sie es verwenden.

5. Die in diesem Produkt verwendete Batterie enthält Chemikalien, die

• Schädlich für die Umwelt sind. Entsorgen Sie die Batterie nicht im allgemeinen Hausmüll. Setzen Sie die Batterie keiner übermäßigen Wärme, keinem direkten Sonnenlicht und keinem Feuer aus. Die Batterie darf nicht kurzgeschlossen, zerlegt oder überhitzt werden. VORSICHT: Es besteht Explosionsgefahr, wenn die Batterie falschen eingesetzt wird. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.DEU - 4 INHALT 01 Überprüfen der Komponenten 6 02 Produktübersicht 7 Oberer Steuerungsbereich der Soundbar p. 7
• Unterer Steuerungsbereich der Soundbar p. 7
• 03 Verwendung der Fernbedienung der Soundbar 8 Einlegen der Batterien vor der Verwendung der Fernbedienung (AAA-Batterien X 2) p. 8
• So verwenden Sie die Fernbedienung p. 8
• Aktive Sprachverstärkung (AVA) p. 10
• Verwenden der verborgenen Tasten (Tasten mit mehr als einer Funktion) p. 10
• Technische Daten für die Ausgabe der unterschiedlichen Sound-Effekt-Modi p. 10
• Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung p. 11
• 04 Verbinden der Soundbar 12 Strom- und Geräteanschluss p. 12
• ‒ Empfohlenes Lautsprecher-Layout p. 13
• ‒ Surround-Lautsprechermodus p. 13
• ‒ Manuelles Anschließen des Subwoofers oder der Surround-Lautsprecher p. 14
• ‒ LED-Anzeigelichter auf der Rückseite des Subwoofers und der Surround-Lautsprecher p. 15
• ‒ Auto EQ p. 16
• 05 Verbindung mit einem TV-Gerät 17 Anschließen des Fernsehgeräts, welches HDMI ARC (Audio Return Channel) unterstützt p. 17
• Verbindung mit einem optischen Kabel p. 18
• Verbindung per Bluetooth p. 19
• Verbinden über Wi-Fi p. 20
• Verwenden der Q-Symphony-Funktion p. 21
• Verwendung von Spacelift-Sound p. 22
• 06 Verbinden eines externen Geräts 23 Methode 1. Verbindung über ein HDMI-Kabel (mit Unterstützung der Dekodierung und Wiedergabe von Dolby Atmos/DTS:X) p. 23
• Methode 2. Verbindung mit einem optischen Kabel p. 24
• 07 Verbinden eines Mobilgeräts 25 Methode 1. Verbindung per Bluetooth p. 25
• Methode 2. Verbinden per WLAN (Drahtloses Netzwerk) p. 27
• Verwendung von Tap Sound p. 28
• 08 Herstellen einer Verbindung über Apple Airplay 2 29 09 Installieren der Wandhalterung 30 Vorsichtsmaßnahmen bei der Montage p. 30
• Komponenten der Wandhalterung p. 30
• Montage der Surround-Lautsprecher an einer Wand p. 31
• DEU - 5 10 Installieren der Soundbar vor dem TV-Gerät 31 Bestandteil p. 31
• 11 Software-Update 32 Automatisches Update p. 32
• USB-Update p. 32
• Initialisierung p. 33
• 12 Fehlerbehebung 33 13 Lizenz 35 14 Hinweis zur Open Source-Lizenz 35 15 Wichtige Hinweise zum Service 35 16 Spezikationen und Leitfaden 36 Technische Daten DEU - 6 p. 36

01 ÜBERPRÜFEN DER KOMPONENTEN

SOUNDBAR Soundbar-Hauptgerät Soundbar-Fernbedienung / Batterien Subwoofer POWER x 2 x 4 Surround-Lautsprecher (Links/Rechts) Netzkabel (Subwoofer, Surround-Lautsprecher, Soundbar) HDMI-Kabel A TYPE : 450mm x 2 x 2 (M4 x L10) Wandhalterungsführung Aufhängungsschraube Schraube x 2 x 4 Wandhalterung Gummifuß

• Weitere Informationen zur Stromversorgung und zum Stromverbrauch nden Sie auf dem Aufkleber am Gerät. (Aufkleber: Rückseite des Soundbar-Hauptgeräts)

• Wenden Sie sich wegen der Verwendung zusätzlicher Komponenten oder optionaler Kabel an ein Servicezentrum oder den Kundendienst von Samsung.

• Weitere Informationen über die Wandhalterung oder den Gummifuß nden Sie auf den Seiten 30~32.

• Design, Spezikationen und App-Bildschirm können sich ohne vorherige Ankündigung ändern.

• Das Aussehen des Zubehörs kann leicht von den obigen Abbildungen abweichen.DEU - 7 02 PRODUKTÜBERSICHT Oberer Steuerungsbereich der Soundbar

(Multifunktion)-Taste

• Drücken Sie im Standby-Modus die (Multifunktion), um die Soundbar einzuschalten.

• Drücken Sie die Taste (Multifunktion), um die Eingangsquelle zu ändern.

(Lautstärke)-Taste Stellt die Lautstärke ein.

(Mikro Ein/Aus)-Taste Drücken Sie Taste, um das Mikrofon ein- oder auszuschalten. Bei ausgeschaltetem Mikrofon leuchtet die LED-Anzeige rot. Rot Ein Mikro Aus Rot Aus Mikro Ein 4 Anzeige Zeigt den Status und den aktuellen Modus des Produkts an. D.IN → HDMI 1 → HDMI 2 → Wi-Fi → BT

• Wenn Sie das Netzkabel einstecken, beginnt die Ein/Aus-Taste in 4 bis 6 Sekunden zu funktionieren.

• Wenn Sie dieses Gerät einschalten, gibt es eine Verzögerung von 4 bis 5 Sekunden, bevor es einen Ton wiedergibt.

• • Wenn Sie Töne sowohl aus dem Fernseher als auch der Soundbar hören, gehen Sie zum Menü Einstellungen für den Ton des Fernsehers und wechseln Sie den Lautsprecher des Fernsehers auf Externer Lautsprecher. Unterer Steuerungsbereich der Soundbar DIGITAL AUDIO IN(OPTICAL)HDMI TO TV(eARC/ARC)HDMI 1HDMI 2 SERVICE

1 DIGITAL AUDIO IN (OPTICAL) Anschluss an den digitalen (optischen) Ausgang eines externen Gerätes. (Weitere Informationen nden Sie auf Seite 24) 2 SERVICE Schließen Sie ein USB-Speichergerät an, um die Software des Produkts zu aktualisieren. 3 HDMI 1/HDMI 2 Gibt digitale Video- und Audiosignale gleichzeitig über ein HDMI-Kabel ein. Für die Verbindung mit dem HDMI-Ausgang eines externen Gerätes. (Weitere Informationen nden Sie auf Seite 23) 4 HDMI TO TV (eARC/ARC) Verbindung mit dem HDMI-Anschluss eines Fernsehers. (Weitere Informationen nden Sie auf Seite 17) 5 POWER Schließen Sie das Wechselstromnetzkabel der Soundbar an. (Weitere Informationen nden Sie auf Seite 12)

• Wenn Sie das Netzkabel von einer Steckdose trennen, ziehen Sie am Stecker. Ziehen Sie nicht am Kabel.

• Schließen Sie dieses Gerät oder andere Geräteteile nicht an eine Wechselstrom-Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.DEU - 8

03 VERWENDUNG DER FERNBEDIENUNG DER SOUNDBAR

Einlegen der Batterien vor der Verwendung der Fernbedienung (AAA-Batterien X 2) Schieben Sie die hintere Abdeckung in Pfeilrichtung, bis er vollständig entfernt ist. Legen Sie 2 AAA Batterien (1,5V) mit der richtigen Polarität ein. Schieben Sie den Batteriedeckel wieder vollständig zurück.

• Die Abbildung unterscheidet sich beim Fernbedienungsmodell. So verwenden Sie die Fernbedienung SOUNDBAR

Ein/Aus Schaltet die Soundbar ein und aus.

• Auto Power Unten-Funktion In folgenden Situationen wird das Gerät automatisch ausgeschaltet:

• Im D.IN-/HDMI 1-/HDIMI 2-/Wi-Fi-/BT-Modus, wenn es 18 Minuten lang kein Audiosignal gibt.

Quelle Drücken Sie hier, um eine Quelle, die mit der Soundbar verbunden ist, auszuwählen.

Bluetooth PAIR Schalten Sie die Soundbar in den Bluetooth-Kopplungs-Modus. Drücken Sie die Taste und warten Sie auf den „BT PAIRING“-Bildschirm, um ein neues Bluetooth- Gerät zu verbinden.

Stumm Drücken Sie die Taste (Stumm), um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.

SOUND MODE Durch Drücken der Taste können Sie den gewünschten Audiomodus wie Surround, Game, Standard, Adaptive sound auswählen.

• Standard Gibt den Originalton aus.

• Surround Liefert ein breiteres Schallfeld als der Standard.

• Game Liefert einen stereoskopischen Ton, mit dem Sie beim Spielen in die Handlung eintauchen können.

• Adaptive sound Analysiert den Inhalt in Echtzeit und stellt automatisch das optimale Schallfeld auf Grundlage der Eigenschaften des Inhalts zur Verfügung.

CH LEVEL Wenn Sie die Taste drücken, können Sie die Lautstärke jedes Lautsprechers anpassen: Centre level, Side level, Wide level, Front Top level, Rear level, Rear top level und Rear side level.

• Um die Lautstärke der einzelnen Lautsprecher zu steuern, wählen Sie Centre level, Side level, Wide level oder Front Top level in den Toneinstellungen aus und passen Sie dann die Lautstärke mit Hilfe der Tasten Oben/Unten zwischen -6~+6 an.

• Falls Surround-Lautsprecher angeschlossen sind, wählen Sie Rear level, Rear top level oder Rear side level verwenden Sie dann die Tasten Oben/Unten, um die Lautstärke in einem Bereich von -6 bis +6 einzustellen.DEU - 9

Tonsteuerung Durch Drücken der Taste können Sie die Audiofunktion, wie Auto EQ, Spacet sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual, festlegen. Die gewünschte Option kann mit den Tasten Oben/Unten eingestellt werden.

• Sie können die Funktion Auto EQ verwenden, wenn ein Subwoofer verbunden ist.

• Voice enhance mode verbessert gesprochene Dialoge in Film und Fernsehen, damit er leichter zu hören ist.

• Night mode ist für die Nutzung in der Nacht optimiert. Die Einstellungen sind so optimiert, dass die Lautstärke verringert wird aber die Dialoge deutlich bleiben.

• Drücken Sie die Taste (Tonsteuerung) und halten Sie sie ca. 5 Sekunden lang gedrückt, um den Klang für jedes Frequenzband anzupassen. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 KHz, 5 kHz und 10 kHz sind durch Verwendung der Tasten Links/Rechts wählbar und können mit den Tasten Oben/Unten auf eine Einstellung zwischen -6 bis +6 eingestellt werden. (Stellen Sie sicher, dass der Tonmodus auf „Standard“ eingestellt ist.)

• Wenn das Video auf dem Fernseher und der Ton von der Soundbar nicht synchron sind, wählen Sie Sync in der Klangsteuerung aus und stellen Sie dann mit den Oben/Unten-Tasten die Tonverzögerung auf 0~300 Millisekunden ein.

• Sync wird nur bei einigen Funktionen unterstützt.

• Die verfügbaren Einstellungen für den Surround speaker mode können je nach den technischen Daten des (mit der Soundbar) kompatiblen Surround-Lautsprechers variieren.

• Die Lautsprecherfunktion Virtual kann unter Verwendung der Tasten Oben/Unten auf EIN/AUS gestellt werden.

Wiedergabe/Pause Sie können die Musik auch durch Drücken der Taste wiedergeben oder pausieren.

Oben/Unten/Links/ Rechts Drücken Sie die angegebenen Bereiche um Oben/Unten/Links/Rechts auszuwählen. Drücken Sie Oben/Unten/Links/Rechts auf der Taste zum Auswählen oder Einstellen von Funktionen.

• Musik überspringen Drücken Sie die Taste Rechts, um die nächste Musikdatei auszuwählen. Drücken Sie die Taste Links, um die vorherige Musikdatei auszuwählen.

• ID SET Verwenden Sie diese Option, wenn der Subwoofer oder die Surroundlautsprecher nicht angeschlossen sind oder erneut angeschlossen werden müssen. Halten Sie im ausgeschalteten Zustand die Taste Oben 5 Sekunden lang gedrückt, um ID SET auszuführen. (Weitere Informationen nden Sie auf Seite 14.)

Info Drücken Sie die Taste, um Informationen zur aktuellen Funktion oder dem verfügbaren Codec anzuzeigen. Im BT-Modus wird das verbundene Gerät angezeigt (bei abgeschlossener Kopplung) oder „BT ready“ (wenn eine Kopplung erforderlich ist).

LAUTSTÄRKE WOOFER Drücken Sie die Taste nach oben oder unten, um die Stufe des Tieftöners (Bass) einzustellen.

LAUTSTÄRKE Drücken Sie die Taste nach oben oder unten, um die Lautstärke einzustellen.

• Stumm Drücken Sie die Taste LAUTSTÄRKE, um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.

TONE CONTROL Sie können durch Drücken der Taste die Lautstärke des Höhen- und Basstons anpassen. Die denierte Option kann mit den Tasten Oben/Unten eingestellt werden. Diese Funktion ist im Tonmodus abgesehen vom Standard-Modus aktiviert.

• Um die Lautstärke der Höhen oder des Basses zu regeln, wählen Sie in den Sound-Einstellungen TREBLE oder BASS aus. Passen Sie dann die Lautstärke mithilfe der Tasten Oben/Unten zwischen -6~+6 an.

• Sobald die Basslautstärke geändert wurde, wird die Lautstärke des Tieftöners ebenfalls entsprechend angepasst.DEU - 10 Aktive Sprachverstärkung (AVA)

• Analysiert externe Geräusche in Echtzeit während einer Wiedergabe durch die Soundbar, damit Sprachaudio immer deutlich gehört wird.

• Es werden bei der Analyse keine Daten gespeichert. Verwenden der verborgenen Tasten (Tasten mit mehr als einer Funktion) Verborgene Taste Referenzseite Fernbedienungstaste Funktion WOOFER (Oben) TV-Fernbedienung Ein/Aus (Standby) Seite 11 Oben ID SET Seite 14 (Tonsteuerung) 7-Band-EQ Seite 9 Technische Daten für die Ausgabe der unterschiedlichen Sound-Effekt-Modi Effekt Eingang Ausgang Mit Subwoofer und Surround-Lautsprecher Standard

Dolby Atmos®, DTS:X 11.1.4 Kanal Die Surround-Lautsprecher erzeugen keine Töne für die 2-Kanal-Ausgabe, während der Modus Standard verwendet wird. Um den Ton für die Surround- Lautsprecher zu aktivieren, ändern Sie den Effektmodus auf Surround.DEU - 11 Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung Passen Sie die Soundbar-Lautstärke mit der TV-Fernbedienung an.

• Diese Funktion kann nur mit IR-Fernbedienungen verwendet werden. Bluetooth-Fernbedienungen (Fernbedienungen, bei denen eine Kopplung notwendig ist) werden nicht unterstützt.

• Stellen Sie den Lautsprecher des Fernsehers auf Externer Lautsprecher, um diese Funktion zu verwenden.

• Diese Funktion wird von den folgenden Herstellern unterstützt: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Schalten Sie die Soundbar aus.

2. Sie können die WOOFER-Taste 5 Sekunden lang nach hoben schieben und gedrückt halten.

Jedes Mal, wenn Sie die WOOFER-Taste nach oben schieben und für mindestens 5 Sekunden gedrückt halten, ändert sich der Modus in der folgenden Reihenfolge: „OFF-TV REMOTE“ (Standardmodus), „SAMSUNG-TV REMOTE“, “ALL-TV REMOTE“. Fernbedienungstaste Anzeige Status (Standardmodus) OFF-TV REMOTE Die TV-Fernbedienung deaktivieren. SAMSUNG-TV REMOTE Die IR-Fernbedienung eines Samsung TVs aktivieren. ALL-TV REMOTE Die IR-Fernbedienung des Fernsehers eines Drittanbieters aktivieren.DEU - 12

04 VERBINDEN DER SOUNDBAR

Strom- und Geräteanschluss Schließen Sie den Subwoofer, die Surround-Lautsprecher und die Soundbar mit dem Netzkabel in folgender Reihenfolge an eine Stromversorgung an.

• Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch nden Sie auf dem Aufkleber am Gerät. (Aufkleber: Rückseite des Soundbar- Hauptgeräts)

1. Schließen Sie das Stromkabel an den Subwoofer an.

Rückseite des Subwoofers Stromkabel

2. Schließen Sie das Netzkabel an die linken und rechten Surround-Lautsprecher an.

Unterseite der linken und rechten Surround-Lautsprecher Stromkabel

3. Schließen Sie das Netzkabel an der Soundbar an.

(eARC/ARC) HDMI 1 HDMI 2 SERVICE POWER Unterer Teil des Soundbar- Hauptgeräts Stromkabel 4. Schließen Sie die Soundbar, den Subwoofer und die Surround-Lautsprecher an den Strom an. Der Subwoofer und die Surround-Lautsprecher werden automatisch verbunden, wenn die Soundbar eingeschaltet wird. LINK-LED – Blau ist leuchtet HINWEIS

• Schließen Sie den Subwoofer und die Surround-Lautsprecher an den Strom an, bevor Sie die Geräte an die Soundbar anschließen. Der Subwoofer und die Surround-Lautsprecher werden automatisch verbunden, wenn die Soundbar eingeschaltet wird.

• Wenn Sie das Stromkabel beim Einschalten des Geräts aus- und wieder einstecken, schaltet sich die Soundbar automatisch ein.DEU - 13 Empfohlenes Lautsprecher-Layout 150° 150° 135° 135°

Subwoofer Soundbar Surround-Lautsprecher L Surround-Lautsprecher R VORSICHT

• In den drahtlosen Subwoofer und die Surround-Lautsprecher sind Antennen für den drahtlosen Empfang eingebaut. Halten Sie die Geräte von Wasser und Feuchtigkeit fern.

• Stellen Sie für eine optimale Hörleistung sicher, dass die Bereiche um die Standorte des drahtlosen Subwoofers und die Surround-Lautsprecher frei von Hindernissen sind. Surround-Lautsprechermodus Ein optimaler Ton wird möglicherweise abhängig von der Position des hinteren Lautsprechers erreicht. Die folgende Abbildung zeigt die Positionierung der Lautsprecher. Wenn Sie diesen Modus aktivieren möchten, wählen Sie den Surround-Lautsprechermodus mit der Fernbedienung der Soundbar aus.

(Tonsteuerung) → Surround-Lautsprecher → (Oben)/ (Unten) → Vorne/Hinten) Soundbar Surround-Lautsprecher L Surround-Lautsprecher R Soundbar Surround-Lautsprecher R Surround-Lautsprecher L Positionierung hinten Positionierung vorne HINWEIS

• Dieser Modus ist nur bei Soundbar-Modellen mit einem bestimmten Surround-Lautsprecher verfügbar.

• Platzieren Sie die Lautsprecher im Modus für den vorderen Lautsprecher so, dass die vorderen Lautsprecher Ihnen zugewandt sind.

• Der Modus für die hinteren Lautsprecher ist standardmäßig aktiviert.DEU - 14 Manuelles Anschließen des Subwoofers oder der Surround-Lautsprecher Bevor Sie den nachfolgenden manuellen Anschlussvorgang durchführen:

• Überprüfen Sie, ob die Netzkabel für die Soundbar sowie den Subwoofer oder die Surround-Lautsprecher korrekt angeschlossen sind.

• Stellen Sie sicher, dass die Soundbar ausgeschaltet ist.

1. Schalten Sie das Soundbar-Hauptgerät aus.

2. Drücken und halten Sie ID SET auf der Rückseite des Subwoofers und der Surround-Lautsprecher mindestens 5 Sekunden lang.

• Die rote Anzeigeleuchte auf der Rückseite jedes Lautsprechers erlischt und die blaue Anzeigeleuchte blinkt. 5 Sec Blinkt schnell in blau Rückseite des Subwoofers Rückseite des Subwoofers Blinkt schnell in blau POWER x 2 Rückseite der linken und rechten Surround-Lautsprecher 5 Sec

3. Drücken Sie die Taste Oben auf der Fernbedienung 5 Sekunden lang.

• Für kurze Zeit erscheint nun die Meldung ID SET im Display der Soundbar und erlischt dann.

• Die Soundbar wird automatisch eingeschaltet, wenn ID SET abgeschlossen ist. SOUND MODE PAIR 5 Sec ID SET

4. Prüfen Sie, ob die LINK-LED dauerhaft blau leuchtet (Verbindung abgeschlossen).

LINK-LED – Blau ist leuchtet Die Anzeige „LINK-LED“ hört zu blinken auf und leuchtet konstant blau, wenn eine Verbindung zwischen der Soundbar und dem drahtlosen Subwoofer bzw. den Surround- Lautsprechern hergestellt wurde.DEU - 15 LED-Anzeigelichter auf der Rückseite des Subwoofers und der Surround-Lautsprecher LED Status Beschreibung Auösung Blau Subwoofer Surround-Lautsprecher Blau Ein Erfolgreich verbunden (normaler Betrieb)

Blinken Wiederherstellen der Verbindung Überprüfen Sie, ob das an der Soundbar-Haupteinheit angeschlossene Stromkabel richtig angeschlossen ist oder warten Sie etwa 5 Minuten. Wenn das Blinken anhält, versuchen Sie den Subwoofer und die Surround-Lautsprecher manuell zu verbinden. Weitere Informationen nden Sie auf Seite 14. Rot Subwoofer Surround-Lautsprecher Rot Ein Standby (bei ausgeschaltetem Hauptgerät der Soundbar) Überprüfen Sie, ob das an der Soundbar-Haupteinheit angeschlossene Stromkabel richtig angeschlossen ist. Verbindung fehlgeschlagen Erneut verbinden. Anweisungen für einen manuellen Anschluss nden Sie auf der Seite 14. Subwoofer Rot und blau Surround-Lautsprecher Rot und blau Blinken Störung Beachten Sie die Kontaktinformationen in diesem Handbuch für das Samsung Servicezentrum. HINWEIS

• Wenn das Hauptgerät ausgeschaltet ist, bendet sich der drahtlose Subwoofer im Standby-Modus und die STANDBY-LED an der Rückseite des Subwoofers wird rot, nachdem sie mehrmals blau geblinkt hat.

• Wenn Sie in der Nähe der Soundbar ein Gerät verwenden, dass die gleiche Frequenz wie die Soundbar nutzt, können Funkstörungen Tonunterbrechungen verursachen.

• Die maximale Übertragungsentfernung des drahtlosen Signals der Haupteinheit beträgt ca. 10 m, kann jedoch in Abhängigkeit Ihrer Betriebsumgebung unterschiedlich sein. Wenn sich eine Stahlbeton- oder Metallwand zwischen der Haupteinheit und dem drahtlosen Subwoofer bendet, funktioniert die Anlage möglicherweise gar nicht, weil das drahtlose Signal Metall nicht durchdringen kann. VORSICHT

• In den drahtlosen Subwoofer und die Surround-Lautsprecher sind Antennen für den drahtlosen Empfang eingebaut. Halten Sie das Gerät von Wasser und Feuchtigkeit fern.

• Stellen Sie für eine optimale Hörleistung sicher, dass der Bereich um den drahtlosen Subwoofer und die Surround-Lautsprecher frei von Hindernissen ist.DEU - 16 Auto EQ Die Auto EQ-Technologie von Samsung bietet einen natürlicheren und weicheren Bass durch Kalibrierung niedriger Frequenzen, die über das Mikro am Subwoofer erkannt werden. Niedrige Frequenzen treten gewöhnlich aufgrund der Raumgröße und dem Standort des Subwoofers auf.

• Vergewissern Sie sich, dass der Subwoofer mindestens 8 cm von einer Wand, von Möbeln oder anderen Raumteilern entfernt platziert ist.

• Das Zimmer muss bei Verwendung der Auto EQ-Optimierung so leise wie möglich sein.

• Verwenden Sie keine Taste, bis die Auto EQ-Optimierung abgeschlossen ist.

• Die Auto EQ-Optimierung dauert etwa 2 Minuten.

• Während der Auto EQ-Optimierung geben die Haupteinheit der Soundbar und die hinteren Lautsprecher keinen Ton wieder. Bei erstmaliger Verwendung dieser Funktion

1. Drücken und halten Sie die Taste (Tonsteuerung) auf der Fernbedienung bis Auto EQ ausgewählt wird.

2. Drücken Sie die Tasten Oben/Unten, um Tuning auszuwählen, und drücken Sie dann die Taste .

3. Die Optimierung wird gestartet und der Fortschritt wird in Prozent angezeigt.

‒ Um die Optimierung abzubrechen, drücken Sie die Taste Oben, Unten, Links, Rechts oder und anschließend die Taste , um zu bestätigen. ‒ Falls die Optimierung fehlschlägt, blinkt die LED rot. ‒ Bei einer erfolgreichen Optimierung blinkt die LED blau. Wenn der Optimierungsprozess abgeschlossen ist

1. Drücken und halten Sie die Taste (Tonsteuerung) auf der Fernbedienung bis Auto EQ ausgewählt wird.

2. Drücken Sie die Tasten Oben/Unten, um Tuning auszuwählen, und drücken Sie dann die Taste .

3. Drücken Sie die Tasten Oben/Unten, um eine der folgenden Optionen auszuwählen.

‒ On: Schalten Sie die zuvor verwendeten EQ-Einstellungen ein. ‒ Off: Schalten Sie die Standard-EQ-Einstellungen ein. ‒ Tuning: Starten Sie den Optimierungsprozess erneut.DEU - 17

05 VERBINDUNG MIT EINEM TV-GERÄT

Anschließen des Fernsehgeräts, welches HDMI ARC (Audio Return Channel) unterstützt VORSICHT

• Wenn sowohl das HDMI-Kabel als auch das optische Kabel angeschlossen sind, wird zuerst das HDMI-Signal empfangen.

• Um das HDMI-Kabel zwischen dem Fernseher und der Soundbar anzuschließen, vergewissern Sie sich, dass Sie die mit ARC gekennzeichneten Anschlüsse anschließen. Andernfalls wird der Ton des Fernsehers möglicherweise nicht ausgegeben.

• Es wird ein High Speed HDMI Cable with Ethernet empfohlen. HDMI IN(ARC)HDMI TO TV(eARC/ARC) Mit dem HDMI IN (ARC/eARC)- Anschluss Ihres TV-Geräts verbinden. Verbinden mit dem HDMI TO TV (eARC/ARC)-Anschluss am Soundbar-Hauptgerät. HDMI-Kabel Oberseite der Soundbar Unterseite der Soundbar TV ARC 1. Schließen Sie bei ausgeschalteter Soundbar und ausgeschaltetem Fernseher das HDMI-Kabel wie in der Abbildung gezeigt an.

2. Schalten Sie die Soundbar und den Fernseher ein.

3. Das Displayfenster des Soundbar-Hauptgeräts zeigt „TV ARC“ an und der Ton des Fernsehers wird von der Soundbar ausgegeben.

• Wenn der TV-Ton nicht zu hören ist, drücken Sie die Taste (Multifunktion) auf der Oberseite der Soundbar oder die Taste (Quelle) auf der Fernbedienung, um den „D.IN“-Modus auszuwählen. Der Bildschirm zeigt nacheinander „D.IN“ und „TV ARC“ an und der TV-Ton wird wiedergegeben.

• Bei Verbindung eines TVs, das die eARC-Funktion unterstützt, wird „eARC“ im Display angezeigt und der Sound ist hörbar.

• Zum Herstellen einer eARC-Verbindung muss die eARC-Funktion im TV-Menü auf „Ein“ festgelegt werden. Informationen zum Einstellen nden Sie im TV- Benutzerhandbuch. (z. B. Samsung TV: Start ( ) → Menü → Einstellung ( ) → Alle Einstellungen ( ) → Ton → Experteneinstellungen → HDMI-eARC-Modus(Auto))

• Wenn im Displayfenster des Soundbar-Hauptgeräts nicht „TV ARC“ angezeigt wird, stellen Sie sicher, dass das HDMI-Kabel an den korrekten Port angeschlossen ist.

• Verwenden Sie die Lautstärketasten auf der Fernbedienung des Fernsehers, um die Lautstärke der Soundbar zu ändern. HINWEIS

• Wenn Sie einen Fernseher, welcher HDMI ARC (Audio Return Channel) unterstützt, über ein HDMI-Kabel an die Soundbar anschließen, können Sie die digitalen Video- und Audiodaten übertragen, ohne ein separates optisches Kabel anzuschließen.

• Wir empfehlen Ihnen, wenn möglich ein HDMI-Kabel ohne Kern zu verwenden. Wenn Sie ein HDMI-Kabel mit Kern verwenden, verwenden Sie ein Kabel mit einem Durchmesser von weniger als 14 mm.

• Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt.

• Wenn der Ton einer Sendung in Dolby Digital kodiert ist und das „Digitale Audioausgabeformat“ an Ihrem Fernsehgerät auf PCM eingestellt ist, empfehlen wir Ihnen, die Einstellung auf Dolby Digital zu ändern. Wenn die Einstellung am Fernseher geändert ist, werden Sie eine bessere Tonqualität feststellen. (Das Menü des Fernsehers kann je nach Hersteller des Fernsehers unterschiedliche Begriffe für Dolby Digital und PCM verwenden.)

• Die ARC/eARC-Protokolle unterstützen Dolby Atmos.

• Stellen Sie sicher, dass die Inhalte Dolby Atmos® unterstützen.DEU - 18 Verbindung mit einem optischen Kabel Checkliste vor dem Verbinden

• Wenn sowohl das HDMI-Kabel als auch das optische Kabel angeschlossen sind, wird zuerst das HDMI-Signal empfangen.

• Wenn Sie ein optisches Kabel verwenden und die Anschlüsse über Abdeckungen verfügen, müssen Sie die Abdeckungen unbedingt entfernen. OPTICAL OUT

(OPTICAL) Optisches Kabel (nicht mitgeliefert) Unterseite der Soundbar D.IN Oberseite der Soundbar 1. Schalten Sie Fernseher und Soundbar aus und verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) an der Soundbar und den OPTICAL-Ausgangsanschluss am Fernseher mit dem optischen Kabel (nicht mitgeliefert), wie in der Abbildung gezeigt.

2. Schalten Sie die Soundbar und den Fernseher ein.

3. Drücken Sie die Taste

(Multifunktion) an der Oberseite der Soundbar oder die Taste (Quelle) auf der Fernbedienung, um den „D.IN“-Modus auswählen.

4. Der Ton des Fernsehers wird über die Soundbar ausgegeben.DEU - 19

Verbindung per Bluetooth Wenn ein Samsung-TV über Bluetooth verbunden ist, können Sie Stereoton ohne störende Verkabelung hören.

• Es kann nur ein Samsung-TV gleichzeitig verbunden werden.

• Es kann ein Samsung-TV mit Bluetooth-Unterstützung angeschlossen werden. Prüfen Sie die Spezikation Ihres Fernsehgeräts. PAIR 5 Sec ODER Oberseite der Soundbar BT PAIRING Die erste Verbindung

1. Drücken Sie die Taste PAIR auf der Fernbedienung der Soundbar, um in den „BT PAIRING“-Modus zu gelangen.

(ODER) a. Drücken Sie die Taste (Multifunktion) im oberen Steuerungsbereich und wählen Sie dann „BT“ aus. „BT“ wechselt automatisch innerhalb weniger Sekunden zu „BT PAIRING“ oder wechselt zu „BT READY“, falls eine Verbindung bereits verzeichnet wurde. b. Sobald „BT READY“ erscheint, halten Sie die Taste (Mikro Ein/Aus) im oberen Steuerungsbereich der Soundbar länger als 5 Sekunden gedrückt, um „BT PAIRING“ anzuzeigen.

2. Bluetooth-Modus am Samsung TV auswählen.

(z. B. Start ( ) → Menü → Einstellung ( ) → Alle Einstellungen ( ) → Ton → Tonausgabe → Ausgabe → Bluetooth-Lautsprecherliste → Soundbar Q***B (Bluetooth))

3. Wählen Sie „Soundbar Q***B“ aus der Liste auf dem TV-Bildschirm aus.

Eine verfügbare Soundbar wird mit „Need Pairing“ oder „Paired“ auf der Liste der Bluetooth-Geräte angezeigt. Um den Samsung-TV mit der Soundbar zu verbinden, wählen Sie die Meldung aus und stellen Sie dann eine Verbindung her.

• Wenn der Samsung TV verbunden ist, erscheint [TV-Name] → „BT“ auf der vorderen Anzeige der Soundbar.

4. Sie können jetzt den Ton des Samsung TV über die Soundbar hören.

• Nachdem Sie die Soundbar zum ersten Mal mit Ihrem Samsung-TV verbunden haben, verwenden Sie zum erneuten Verbinden den Modus „BT READY“. Falls das Gerät nicht verbunden werden kann

• Falls Sie in der Liste mit Lautsprechern am Samsung TV eine vorhandene Soundbar (z. B. Soundbar Q***B) haben, löschen Sie diese.

• Wiederholen Sie dann die Schritte 1 bis 3. Trennen der Soundbar vom Samsung-TV Drücken Sie die Taste (Multifunktion) an der Oberseite der Soundbar oder die Taste (Quelle) auf der Fernbedienung, um einen Modus auszuwählen, der nicht „BT“ ist.

• Das Trennen dauert einige Zeit, denn der Samsung-TV muss eine Antwort von der Soundbar erhalten. (Die erforderliche Zeit kann je nach dem Modell des Samsung-TV unterschiedlich sein.) Was ist der Unterschied zwischen BT READY und BT PAIRING?

• BT READY: In diesem Modus können Sie einen beliebigen Samsung-TV oder ein Mobilgerät verbinden, der/das bereits zuvor verbunden wurde.

• BT PAIRING: In diesem Modus können Sie ein neues Gerät mit der Soundbar verbinden. (Drücken Sie die Taste PAIR auf der Fernbedienung oder halten Sie die Taste (Mikro Ein/Aus) auf der Oberseite der Soundbar länger als 5 Sekunden gedrückt, während sich die Soundbar im „BT“-Modus bendet.) Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth-Kommunikation herzustellen.

• Wenn Sie bei der Verbindung mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.

• Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar führt die Bluetooth-Suche oder -Verbindung unter den folgenden Umständen möglicherweise nicht korrekt aus: ‒ Wenn rund um die Soundbar ein starkes elektrisches Feld vorhanden ist. ‒ Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind. ‒ Wenn das Bluetooth-Gerät ausgeschaltet ist, nicht an seinem Platz ist oder Fehlfunktionen aufweist.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.DEU - 20 Verbinden über Wi-Fi Checkliste vor dem Verbinden

• Die WLAN-Verbindung ist nur bei einem Samsung TV verfügbar.

• Prüfen Sie, ob der drahtlose Router (Wi-Fi) eingeschaltet ist und ob der Fernseher mit dem Router verbunden ist.

• Der Fernseher und die Soundbar müssen mit dem gleichen Drahtlosnetzwerk (Wi-Fi) verbunden sein.

• Falls Ihr drahtloser Router (Wi-Fi) einen DFS-Kanal verwendet, können Sie keine WLAN-Verbindung zwischen dem Fernseher und der Soundbar herstellen. Kontaktieren Sie Ihren Internetdienstleister für Details.

• Da die Menüs je nach Herstellungsjahr unterschiedlich ausfallen können, schlagen Sie im Benutzerhandbuch des Fernsehers nach.

• Wenn Sie das TV über Wi-Fi mit der Soundbar verbinden möchten, stellen Sie zunächst eine Verbindung zwischen Soundbar und drahtlosem Router her. Auf Seite 27 nden Sie Details zum Herstellen einer WLAN-Verbindung. 1. Weitere Informationen über die WLAN-Verbindung mit der Soundbar nden Sie auf Seite 27, „Methode 2. Verbinden per WLAN (Drahtloses Netzwerk)“.

2. Ändern Sie die Eingangsquelle des Fernsehers im Audio-Menü auf die Soundbar.

• Samsung TVs, die 2017 oder später veröffentlicht wurden Start ( ) → Menü → Einstellung ( ) → Alle Einstellungen ( ) → Ton → Tonausgabe → Soundbar Q***B (Wi-Fi) HINWEIS Die Wi-Fi Dolby Atmos-Verbindung ist für einige Samsung TVs und einige Soundbar-Modelle verfügbar.DEU - 21 Verwenden der Q-Symphony-Funktion Bei Q-Symphony wird die Soundbar mit einem Samsung TV synchronisiert, um Ton aus zwei Geräten für einen optimalen Surround-Effekt zu erzielen. Wenn die Soundbar angeschlossen ist, erscheint das Menü „TV+Soundbar“ unter dem Menü Tonausgabe des TVs. Wählen Sie das entsprechende Menü aus. TV-Menü HDMI-Kabel ODER Optisches Kabel (nicht mitgeliefert) D.IN

• Beispiel für das TV-Menü: TV + [AV]-Serienbezeichnung der Soundbar (HDMI) TV-Menü Wi-Fi Wi-Fi

• Beispiel für das TV-Menü: TV + [AV]-Serienbezeichnung der Soundbar (Wi-Fi) HINWEIS

• Kann entsprechend des von dem TV unterstützten Codecs betrieben werden.

• Diese Funktion wird nur unterstützt, wenn das HDMI-Kabel oder das optische Kabel (nicht mitgeliefert) angeschlossen oder WLAN verbunden ist.

• Die angezeigte Meldung kann je nach TV-Modell unterschiedlich sein.

• Vergewissern Sie sich, dass das TV-Gerät und die Soundbar mit demselben drahtlosen Router verbunden sind bzw. dieselbe Frequenz nutzen.

• Diese Funktion ist für einige Samsung TVs und einige Soundbar-Modelle verfügbar.DEU - 22 Verwendung von Spacelift-Sound Bietet optimierte Tonqualität durch Analyse der Hörbereiche. Methode 1. Verbinden über Soundbar Wenn Sie diese Funktion aktivieren möchten, aktivieren Sie den Spacet sound modus mit der Fernbedienung der Soundbar. ( (Tonsteuerung) → „Spacet sound Aus“ → ( Oben ) → „Spacet sound Ein“)

• Dies ist in allen Tonmodi verfügbar. Methode 2. Verbindung eines TV-Geräts Schalten Sie zur Aktivierung dieser Funktion in Ihrem Samsung TV-Menü den Modus „Adaptive Sound+“ ein. (Start ( ) → Menü → Einstellung ( ) → Alle Einstellungen ( ) → General → Einstellungen des intelligenten Modus → Adaptiver Ton+)

• Der Soundmodus in Ihrer Soundbar wird automatisch auf Adaptive Sound+ geändert, wenn in Ihrem TV den Modus Adaptive Sound+ aktivieren. HINWEIS Diese Funktion ist verfügbar, wenn die Soundbar eine Verbindung mit einigen der Samsung TVs herstellt.DEU - 23

06 VERBINDEN EINES EXTERNEN GERÄTS

Methode 1. Verbindung über ein HDMI-Kabel (mit Unterstützung der Dekodierung und Wiedergabe von Dolby Atmos/DTS:X) Checkliste vor dem Verbinden

• Falls die Audioausgabeoptionen sekundäres Audio beinhalten, stellen Sie sicher, dass sekundäres Audio ausgeschaltet ist.

• Stellen Sie sicher, dass die Inhalte Dolby Atmos®/DTS:X unterstützen. DIGITAL AUDIO IN(OPTICAL) HDMI TO TV(eARC/ARC)HDMI 2HDMI 1HDMI IN(ARC)HDMI OUT Unterseite der Soundbar HDMI 1 ODER HDMI 2 Externes Gerät HDMI-Kabel HDMI-Kabel ODER Oberseite der Soundbar 1. Verwenden Sie ein HDMI-Kabel, um den Anschluss „HDMI OUT“ des externen Geräts mit dem HDMI-Anschluss auf der Unterseite der Soundbar zu verbinden. 2. Verwenden Sie ein HDMI-Kabel, um den Anschluss „HDMI IN“ des TVs mit dem HDMI TO TV (eARC/ARC)-Anschluss auf der Unterseite der Soundbar zu verbinden.

3. Schalten Sie die Soundbar, den Fernseher und das externe Gerät ein.

4. Drücken Sie die Taste

(Multifunktion) an der Oberseite der Soundbar oder die Taste (Quelle) auf der Fernbedienung, um den „HDMI 1“- oder „HDMI 2“-Modus auszuwählen. 5. Die Soundbar-Anzeige gibt an, dass der „HDMI 1“- oder „HDMI 2“-Modus derzeit ausgewählt ist und die Soundbar beginnt mit der Tonwiedergabe. HINWEIS

• Wenn Sie Dolby Atmos®/DTS:X verwenden: Wenn die Eingangsquelle Dolby Atmos®/DTS:X ist, nden Sie Informationen unter „Technische Daten für die Ausgabe der unterschiedlichen Sound-Effekt-Modi“ auf Seite 10

• Wenn Dolby Atmos® aktiviert ist, wird „DOLBY ATMOS“ im vorderen Display angezeigt.

• Bei Aktivierung von DTS:X wird „DTS:X“ im vorderen Display angezeigt.

Öffnen Sie die Audio-Ausgabeoptionen im Einstellungsmenü Ihres BD-Players oder eines anderen Gerätes und stellen Sie sicher, dass „No Encoding“ für den Bitstream ausgewählt ist. Gehen Sie z. B. bei einem Samsung BD-Player zu Startmenü → Ton → Digitaler Ausgang und wählen Sie dann Bitstream (unverarbeitet).

• Die unterstützte Spezikation kann sich je nach dem verbundenen externen Gerät oder den Nutzungsbedingungen unterscheiden.DEU - 24 Methode 2. Verbindung mit einem optischen Kabel

(OPTICAL) OPTICAL OUT BD / DVD-Player / Settop- Box / Spielekonsole Oberseite der Soundbar D.IN Optisches Kabel (nicht mitgeliefert) Unterseite der Soundbar 1. Verwenden Sie ein optisches Kabel (nicht mitgeliefert), um DIGITAL AUDIO IN (OPTICAL) an der Soundbar und den OPTICAL OUT-Anschluss am externen Gerät zu verbinden.

2. Schalten Sie die Soundbar und das externe Gerät ein.

3. Zum Auswählen des „D.IN“-Modus drücken Sie die Taste (Multifunktion) an der Oberseite der Soundbar oder die Taste (Quelle) auf der Fernbedienung.

4. Ihre Soundbar wird Töne aus dem externen Gerät ausgeben.DEU - 25

07 VERBINDEN EINES MOBILGERÄTS

Methode 1. Verbindung per Bluetooth Wenn ein Mobilgerät über Bluetooth verbunden ist, können Sie Stereoton ohne störende Verkabelung hören.

• Wenn Sie ein gekoppeltes Bluetooth-Gerät mit der ausgeschalteten Soundbar verbinden, schaltet sich die Soundbar automatisch ein. PAIR 5 Sec ODER Oberseite der Soundbar BT PAIRING Mobilgerät Die erste Verbindung

• Achten Sie beim Verbinden mit einem neuen Bluetooth-Gerät darauf, dass sich das Gerät innerhalb einer Entfernung von 1 m bendet.

1. Drücken Sie die Taste PAIR auf der Fernbedienung der Soundbar, um in den „BT PAIRING“-Modus zu gelangen.

(ODER)a. Drücken Sie die Taste (Multifunktion) im oberen Steuerungsbereich und wählen Sie dann „BT“ aus. „BT“ wechselt automatisch innerhalb weniger Sekunden zu „BT PAIRING“ oder wechselt zu „BT READY“, falls eine Verbindung bereits verzeichnet wurde. b. Sobald „BT READY“ erscheint, halten Sie die Taste (Mikro Ein/Aus) im oberen Steuerungsbereich der Soundbar länger als 5 Sekunden gedrückt, um „BT PAIRING“ anzuzeigen.

2. Wählen Sie an Ihrem Gerät in der angezeigten Geräteliste „Soundbar Q***B“ aus.

• Wenn die Soundbar mit dem Mobilgerät verbunden ist, erscheint [Name des Mobilgeräts] → „BT“ auf der vorderen Anzeige.

3. Spielen Sie Musikdateien von dem über Bluetooth verbundenen Gerät über die Soundbar ab.

• Nachdem Sie die Soundbar zum ersten Mal mit Ihrem Mobilgerät verbunden haben, verwenden Sie zum erneuten Verbinden den Modus „BT READY“. Falls das Gerät nicht verbunden werden kann
• Falls in der Liste mit Lautsprechern im Mobilgerät eine Soundbar (z. B. „Soundbar Q***B“) vorhanden ist, löschen Sie diese.
• Wiederholen Sie die Schritte 1 und 2. Was ist der Unterschied zwischen BT READY und BT PAIRING?

• BT READY: In diesem Modus können Sie einen beliebigen Samsung-TV oder ein Mobilgerät verbinden, der/das bereits zuvor verbunden wurde.

• BT PAIRING: In diesem Modus können Sie ein neues Gerät mit der Soundbar verbinden. (Drücken Sie die Taste PAIR auf der Fernbedienung oder halten Sie die Taste (Mikro Ein/Aus) auf der Oberseite der Soundbar länger als 5 Sekunden gedrückt, während sich die Soundbar im „BT“-Modus bendet.) Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth-Kommunikation herzustellen.

• Wenn Sie bei der Verbindung mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.
• Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.
• Die Soundbar führt die Bluetooth-Suche oder -Verbindung unter den folgenden Umständen möglicherweise nicht korrekt aus: ‒ Wenn rund um die Soundbar ein starkes elektrisches Feld vorhanden ist. ‒ Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind. ‒ Wenn das Bluetooth-Gerät ausgeschaltet ist, nicht an seinem Platz ist oder Fehlfunktionen aufweist.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.• Die Soundbar unterstützt SBC-Daten (44,1kHz, 48kHz).• Schließen Sie nur ein Bluetooth-Gerät an, das die A2DP (AV)-Funktion unterstützt.
• Sie können die Soundbar nicht mit einem Bluetooth-Gerät verbinden, das nur die HF-Funktion (Freisprechen) unterstützt.

• Wenn Sie die Soundbar an ein Bluetooth-Gerät anschließen, platzieren Sie beide so nahe wie möglich beieinander.

• Je weiter die Soundbar und das Bluetooth-Gerät voneinander entfernt sind, desto geringer wird die Klangqualität. Die Bluetooth-Verbindung kann unterbrochen werden, wenn sich die Geräte außerhalb der effektiven Reichweite benden.
• Die Bluetooth-Verbindung funktioniert möglicherweise nicht wie beabsichtigt in Gebieten mit schlechtem Empfang.DEU - 26

• Ein Bluetooth-Gerät kann unter den folgenden Bedingungen Rauschen oder Fehlfunktionen aufweisen: ‒ Bei Kontakt des Gehäuses mit dem Singalsender/-empfänger auf dem Bluetooth-Gerät oder der Soundbar ‒ In Ecken oder bei Hindernissen in der Nähe, z. B. eine Wand oder Trennwand, bei denen elektrischer Strom auftreten kann. ‒ Bei Exposition gegenüber Funkstörungen durch andere Produkte, die auf den gleichen Frequenzbereichen arbeiten, wie medizinische Geräte, Mikrowellenherde und Wi-Fi-Geräte. ‒ Hindernisse wie Türen und Wände können die Klangqualität auch dann beeinträchtigen, wenn sich die Geräte im effektiven Bereich benden.

• Beachten Sie, dass Ihre Soundbar während der Verwendung der Bluetooth-Option nicht mit anderen Bluetooth-Geräten gekoppelt werden kann.

• Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen. Trennen des Bluetooth-Geräts von der Soundbar Sie können ein Bluetooth-Gerät von der Soundbar trennen. Anweisungen nden Sie im Benutzerhandbuch für Bluetooth-Geräte.

• Die Soundbar wird getrennt.

• Bei Trennung der Soundbar vom Bluetooth-Gerät wird „BT DISCONNECTED“ im vorderen Display der Soundbar angezeigt. Trennen der Soundbar vom Bluetooth-Gerät Drücken Sie die Taste (Multifunktion) auf der Oberseite der Soundbar oder die Taste (Quelle) auf der Fernbedienung, um den Modus von „BT“ umzuschalten.

• Das Trennen dauert einige Zeit, denn das Bluetooth-Gerät muss eine Antwort von der Soundbar erhalten. (Die Trennzeit kann je nach Bluetooth-Gerät unterschiedlich sein)

• Bei Trennung der Soundbar vom Bluetooth-Gerät wird „BT DISCONNECTED“ im vorderen Display der Soundbar angezeigt.DEU - 27 Methode 2. Verbinden per WLAN (Drahtloses Netzwerk) Zum Verbinden einer Soundbar mit einem Mobilgerät über ein drahtloses Netzwerk (WLAN) ist die SmartThings-App erforderlich. Die erste Verbindung

1. Installieren und starten Sie die SmartThings-App auf Ihrem Mobilgerät (Smartphone oder Tablet).

2. Befolgen Sie die Bildschirmanweisungen in der App, um die Soundbar hinzuzufügen.

• Die automatische Pop-Oben-Anzeige (der zweite Screenshot unten) wird auf einigen Geräten eventuell nicht angezeigt. Falls das Pop-Oben-Fenster nicht angezeigt wird, drücken Sie auf dem Home-Bildschirm auf „ “. Die Soundbar wird zu der App hinzugefügt.

• Die folgende Abbildung kann je nach App-Version unterschiedlich sein. App ausführen Automatische Pop-Oben- Meldung Gerät hinzufügen SmartThings- AppDEU - 28 Verwendung von Tap Sound Tippen Sie die Soundbar mit Ihrem Mobilgerät an, um den Ton des Inhalts auf dem Mobilgerät über die Soundbar wiederzugeben.

• Diese Funktion wird je nach dem Mobilgerät eventuell nicht unterstützt.

• Diese Funktion ist nur mit Samsung Mobilgeräten mit Android 8.1 oder höher kompatibel. Oberseite der Soundbar Mobilgerät SmartThings-App

1. Aktivieren Sie die Tap Sound-Funktion an Ihrem Mobilgerät.

• Einzelheiten zur Aktivierung der Funktion nden Sie im Folgenden unter „Einstellen der Tap Sound-Funktion“.

2. Tippen Sie die Soundbar mit dem Mobilgerät an. Wählen Sie „Start now“ in dem angezeigten Nachrichtenfenster.

Eine Verbindung wird zwischen dem Mobilgerät und der Soundbar über Bluetooth hergestellt.

3. Geben Sie den Ton des Inhalts auf dem Mobilgerät über die Soundbar wieder.

• Diese Funktion verbindet ein Mobilgerät per Bluetooth mit der Soundbar, indem die Vibration erkannt wird, die auftritt, wenn das Gerät die Soundbar berührt.

• Achten Sie darauf, mit dem Mobilgerät nicht eine Ecke der Soundbar anzutippen. Die Soundbar oder das Mobilgerät könnten dadurch zerkratzt oder beschädigt werden.

• Es wird empfohlen, das Mobilgerät mit einer Schutzhülle abzudecken. Tippen Sie leicht den breiten Bereich auf der Oberseite der Soundbar an, ohne dabei übermäßige Kraft anzuwenden.

• Zum Verwenden dieser Funktion aktualisieren Sie die SmartThings-Anwendung auf die neueste Funktion. Die Funktion wird je nach der Version der App eventuell nicht unterstützt. Einstellen der Tap Sound-Funktion Verwenden Sie die SmartThings-App zum Aktivieren der Tap View, Tap Sound-Funktion.

1. Führen Sie auf dem Mobilgerät die SmartThings-App aus.

2. Wählen Sie auf dem SmartThings-App-Bildschirm, der auf dem Mobilgerät angezeigt wird, ( → ) aus.

3. Aktivieren Sie „Tap View, Tap Sound“, damit die Funktion funktioniert, wenn ein Mobilgerät in die Nähe der Soundbar bewegt wird. Die Funktion wird eingeschaltet. HINWEIS

• Wenn sich das Mobilgerät im Energiesparmodus bendet, funktioniert die Tap Sound-Funktion nicht.

• Die Tap Sound-Funktion funktioniert möglicherweise nicht, wenn sich in der Nähe der Soundbar Geräte benden, die Funkstörungen verursachen, wie z.B. elektrische Geräte. Stellen Sie sicher, dass Geräte, die Funkstörungen verursachen können, in ausreichender Entfernung von der Soundbar platziert werden.DEU - 29

08 HERSTELLEN EINER VERBINDUNG ÜBER APPLE AIRPLAY 2

• Diese Funktion ist in einigen Ländern möglicherweise nicht verfügbar.

• Diese Samsung-Soundbar unterstützt AirPlay 2 und erfordert iOS 11.4 oder später. Mit AirPlay 2 können Sie Musik, Podcasts und anderes Audio von Ihren Apple-Geräten mit der Samsung Soundbar streamen.

• Stellen Sie sicher, dass die Soundbar eingeschaltet und mit demselben WLAN verbunden ist, wie Ihr Apple-Gerät.

• Wählen Sie in einer von AirPlay unterstützten App oder im Control Center auf Ihrem iPhone, iPad oder Max aus.

• Wählen Sie die Soundbar aus der Liste der verfügbaren Geräte aus, auf denen das aktuelle Audio wiedergegeben werden kann.DEU - 30 09 INSTALLIEREN DER WANDHALTERUNG Vorsichtsmaßnahmen bei der Montage

• Die Montage darf nur an einer vertikalen Wand erfolgen.

• Installieren Sie nicht an einem Ort mit hohen Temperaturen oder hoher Luftfeuchtigkeit.

• Prüfen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Wenn nicht, verstärken Sie die Wand oder wählen Sie einen anderen Installationsort.

• Kaufen und verwenden Sie die Befestigungsschrauben oder Dübel, die für die Art Ihrer Wand geeignet sind (Gipsplatte, Eisenplatte, Holz, etc.). Wenn möglich befestigen Sie die Stützschrauben an Wandpfosten.

• Kaufen Sie Wandmontageschrauben entsprechend der Art und Dicke der Wand, an der Sie die Soundbar befestigen möchten. ‒ Durchmesser: M5 ‒ Länge: 35 mm oder länger werden empfohlen.

• Schließen Sie die Kabel vom Gerät an die externen Geräte an, bevor Sie die Soundbar an der Wand installieren.

• Vergewissern Sie sich, dass das Gerät ausgeschaltet und vom Stromnetz getrennt ist, bevor Sie es montieren. Andernfalls kann es zu einem elektrischen Schlag kommen. Komponenten der Wandhalterung A TYPE : 450mm Wandhalterungsführung x 2 x 2 (M4 x L10) Aufhängungsschraube Schraube x 2 Wandhalterung

1. Platzieren Sie die Montagehilfe für die Wandhalterung an der Wand.

• Die Anleitung zur Wandbefestigung muss waagerecht positioniert sein.

• Falls Ihr Fernseher an der Wand befestigt ist, installieren Sie die Soundbar mindestens 5 cm unterhalb des Fernsehers. 5 cm oder mehr

2. Richten Sie die Mittellinie der Anleitung zur Wandbefestigung auf

die Mitte des Fernsehers aus (wenn Sie die Soundbar unter Ihrem Fernseher montieren) und befestigen Sie dann die Montagehilfe für die Wandhalterung mit Klebeband an der Wand.

• Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs bendet. A TYPE : 450mm Mittellinie

3. Drücken Sie die Spitze eines Stifts oder einen spitzen Bleistift durch die

Mitte der A-Typ-Bilder an beiden Enden der Montagehilfe, um die Löcher für die Aufhängungsschrauben zu markieren. Entfernen Sie dann die Montagehilfe für die Wandhalterung. A TYPE : 450mm

4. Bohren Sie mit einem geeigneten Bohrer an jeder Markierung ein Loch in

• Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel oder Molly-Dübel in die Löcher einzuführen, bevor Sie die Aufhängungsschrauben einführen. Wenn Sie Dübel oder Molly-Dübel verwenden, achten Sie darauf, dass die gebohrten Löcher für die verwendeten Dübel oder Molly-Dübel groß genug sind.

5. Stecken Sie eine Schraube (nicht im Lieferumfang enthalten) durch jede

Aufhängungsschraube und drehen Sie dann jede Schraube in einem Aufhängungsschraubenloch.

6. Installieren Sie 2 Wandhalterungen mit der richtigen Ausrichtung mit 2

Schrauben an der Unterseite der Soundbar.

• Achten Sie beim Zusammenbau darauf, dass sich die Aufhängungsteile der Wandhalterungen hinter der Rückseite der Soundbar benden. Rückseite der Soundbar Rechtes Ende der SoundbarDEU - 31

7. Montieren Sie die Soundbar mithilfe der befestigten Wandhalterungen,

indem Sie die Wandhalterungen an die Aufhängungsschrauben an der Wand hängen.

8. Schieben Sie die Soundbar wie nachfolgend dargestellt nach unten, sodass

die Wandhalterungen sicher auf den Halteschrauben ruhen.

• Setzen Sie die Halteschrauben in den breiten (unteren) Teil der Wandhalterungen ein und schieben Sie dann die Wandhalterungen nach unten, sodass die Wandhalterungen sicher auf den Halteschrauben ruhen. Montage der Surround-Lautsprecher an einer Wand Wandhalterungen für die Montage der Surround-Lautsprecher an einer Wand sind separat erhältlich. Wandhalterungen werden nicht von Samsung Electronics verkauft. Hinweise zur Wandmontage der Surround-Lautsprecher

• Die Wandhalterungen für Surround-Lautsprecher müssen mehr als 8,0 kg tragen.

• Lochgröße: 1/4 – 20 UNC mit Gewindeeinsatz ‒ Standardschraube: 6,35 mm ø, 1,27 mm Gewindesteigung ‒ Länge: 18 mm lang ‒ Menge: Links 1 EA/Rechts 1 EA L R

• Prüfen Sie die Wandstärke, bevor Sie die Wandhalterung montieren. Falls die Dicke unzureichend ist verstärken Sie die Wand, bevor Sie die Wandhalterungen und die Lautsprecher an der Wand montieren.

• Samsung ist für keinerlei Schäden am Gerät aufgrund fehlerhafter Geräteinstallation haftbar.

• Achten Sie darauf, die Lautsprecher nicht seitlich oder verkehrt herum einzubauen. 10 INSTALLIEREN DER

SOUNDBAR VOR DEM TV-

GERÄT Bestandteil x 4 Gummifuß Zum Installieren bringen Sie die Gummifüße an der Unterseite der Soundbar an, bevor Sie sie über dem TV-Standfuß positionieren. Vergewissern Sie sich, dass Sie die Gummifüße so anbringen, dass sie nicht über die Kanten des TV- Ständers hinausragen. Siehe die folgende Abbildung. Gummifuß Platzieren Sie die Soundbar auf einen TV-Ständer. MikrofoneDEU - 32 Richten Sie wie auf der Abbildung dargestellt die Mitte der Soundbar auf die Mitte des Fernsehers aus und positionieren Sie die Soundbar vorsichtig auf dem Fernsehständer. Stellen Sie das Mikrofon zu diesem Zeitpunkt vor dem Ständer auf, damit die Spracherkennung nicht gestört wird. Rechtes Ende der Soundbar

• Achten Sie darauf, dass die Soundbar auf einer achen und stabilen Oberäche platziert ist.

• Ein unzureichender Abstand von dem TV könnte Probleme bei der Spracherkennung und der Akustik verursachen.

• Die obige Abbildung unterscheidet sich beim jeweiligen Modell. 11 SOFTWARE-UPDATE Automatisches Update Wenn die Soundbar mit dem Internet verbunden ist, werden Software-Updates automatisch durchgeführt, auch wenn die Soundbar ausgeschaltet ist.

• Zum Verwenden der Funktion des Automatischen Updates muss die Soundbar mit dem Internet verbunden sein. Die WLAN-Verbindung zur Soundbar wird beendet, wenn das Stromkabel der Soundbar getrennt oder der Strom abgeschaltet wird. Wenn der Strom abgeschaltet wird, wenn der Strom wieder eingeschaltet wird oder Sie das Stromkabel wieder anschließen, schalten Sie die Soundbar ein und verbinden Sie sie wieder mit dem Internet. USB-Update Unterseite der Soundbar SERVICE ID SET (WOOFER, REAR) NETWORK SERVICE ID SET Samsung wird möglicherweise in Zukunft Updates für die System-Firmware der Soundbar anbieten. Wenn ein Update verfügbar ist, können Sie die Soundbar aktualisieren, indem Sie das USB-Laufwerk, das die Update-Firmware enthält, an den SERVICE- Anschluss der Soundbar anschließen.

1. Weitere Informationen nden Sie auf der Samsung-Website (www.samsung.

com) → suchen Sie nach dem Modellnamen im Kundenbetreuungsmenü.

• Weitere Informationen zur Aktualisierung nden Sie in der Aktualisierungsanleitung.

2. Laden Sie die Aktualisierungsdatei (USB-Typ) herunter.

3. Entzippen Sie die Datei, um einen Ordner mit dem Dateinamen zu erstellen.

4. Speichern Sie den erstellten Ordner auf einem USB-Stick und schließen Sie

ihn dann an die Soundbar an.

5. Schalten Sie die Soundbar ein. Das Produkt wird innerhalb von 3 Minuten

aktualisiert, während die Meldung „UPDATE“ angezeigt wird.

• Schalten Sie sie während des Updates nicht aus und entfernen Sie den USB-Stick nicht.

• Falls „UPDATE“ nicht im Displayfenster angezeigt wird, trennen Sie das Netzkabel der Soundbar und schließen Sie es erneut an.

• Wenn die neueste Version installiert ist, wird kein Update durchgeführt.

• Je nach USB-Typ wird das Update möglicherweise nicht unterstützt.DEU - 33 Initialisierung Oberseite der Soundbar INIT Drücken Sie bei eingeschalteter Soundbar gleichzeitig die (Lautstärke)- Tasten an dem Gehäuse für mindestens 5 Sekunden. „INIT“ wird in der Anzeige angezeigt und die Soundbar wird initialisiert. VORSICHT

• Alle Einstellungen der Soundbar sind initialisiert. Achten Sie darauf, dies nur auszuführen, wenn die Initialisierung erforderlich ist. 12 FEHLERBEHEBUNG Überprüfen Sie Folgendes, bevor Sie den Kundendienst informieren. Die Soundbar lässt sich nicht einschalten.

• Überprüfen Sie, ob das Stromkabel der Soundbar korrekt in die Steckdose eingesteckt ist. Die Soundbar funktioniert unregelmäßig.

• Nachdem Sie das Stromkabel entfernt haben setzen Sie es erneut ein.

• Schalten Sie das externe Gerät aus und wieder ein und versuchen Sie es erneut.

• Wenn kein Signal vorhanden ist, schaltet sich die Soundbar nach einer bestimmten Zeitspanne automatisch aus. Schalten Sie die Stromversorgung ein. (Weitere Informationen nden Sie auf Seite 8.) Fernbedienung funktioniert nicht

• Zeigen Sie mit der Fernbedienung direkt auf die Soundbar.

• Ersetzen Sie die Batterien durch neue. Der Indikator der Soundbar zeigt konstant rot an.

• Das Mikrofon wird ausgeschaltet. Schalten Sie das Mikrofon ein. (Weitere Informationen nden Sie auf Seite 7.) Von der Soundbar wird kein Ton ausgegeben.

• Die Lautstärke der Soundbar ist zu gering oder stummgeschaltet. Passen Sie die Lautstärke an.

• Wenn ein externes Gerät (STB, Bluetooth-Gerät, Mobilgerät usw.) angeschlossen ist, passen Sie die Lautstärke des externen Geräts an.

• Wählen Sie für die Tonausgabe des Fernsehgeräts die Soundbar aus. (Samsung-TV: Start ( ) → Menü → Einstellung ( ) → Alle Einstellungen ( ) → Ton → Tonausgabe → Soundbar auswählen)

• Die Kabelverbindung mit der Soundbar könnte lose sein. Trennen Sie das Kabel und schließen Sie es erneut an.

• Entfernen Sie das Netzkabel vollständig, schließen Sie es erneut an und schalten Sie die Stromversorgung ein.

• Initialisieren Sie das Produkt und versuchen Sie es erneut. (Weitere Informationen nden Sie auf Seite 33.) Vom Subwoofer oder von den hinteren Lautsprechern wird kein Ton ausgegeben.

• Überprüfen Sie, ob die LED-Anzeige auf der Rückseite des Subwoofers und der Surround-Lautsprecher blau leuchtet. Verbinden Sie die Soundbar erneut mit dem Subwoofer und den Surround-Lausprechern, wenn die Anzeige blau blinkt oder rot leuchtet. (Weitere Informationen nden Sie auf Seite 14.)

• Es kann ein Problem auftreten, wenn ein Hindernis zwischen Soundbar und Subwoofer besteht. Bewegen Sie die Geräte in einen Bereich, der von den Hindernissen entfernt ist.

• Andere Geräte, die in der Nähe Radiofrequenzsignale senden, können die Verbindung unterbrechen. Halten Sie Ihren Lautsprecher von solchen Geräten fern.

• Entfernen Sie den Netzstecker und schließen Sie ihn wieder an.DEU - 34 Im Falle von Tonaussetzern, Verzögerungen oder Geräuschen vom Subwoofer und dem Surround-Lautsprecher

• Wenn Sie Objekte zwischen der Soundbar und dem Subwoofer-Lautsprecher benden, kann das Problem dadurch verursacht werden. Platzieren Sie diese an einer Stelle ohne solch ein Objekt.

• Es kann zu Tonaussetzern oder Verzögerungen kommen, wenn der Subwoofer und der Surround-Lautsprecher weit von der Soundbar entfernt sind. Bitte platzieren Sie sie in der Nähe der Soundbar.

• Es kann zu Tonaussetzern oder Verzögerungen kommen, wenn die Soundbar sich in der Nähe eines Instruments oder elektrischen Geräts bendet, das Radiostörungen verursachen kann. Platzieren Sie die Soundbar weit von solchen Radiostörungen verursachenden Geräten entfernt. (Beispielsweise: Drahtloser Router)

• Ändern Sie den Status der TV-Netzwerkverbindung von drahtlos zu verkabelt. Die Subwoofer-Lautstärke ist zu niedrig

• Die ursprüngliche Lautstärke des von Ihnen wiedergegebenen Inhalts ist möglicherweise niedrig. Versuchen Sie, die Subwoofer-Lautstärke anzupassen. (Weitere Informationen nden Sie auf Seite 9.)

• Bewegen Sie den Subwoofer-Lautsprecher näher zu sich heran. Wenn das TV-Gerät nicht per HDMI TO TV (eARC/ARC) verbunden ist

• Prüfen Sie, ob das HDMI-Kabel korrekt an den ARC-Anschluss angeschlossen ist. (Weitere Informationen nden Sie auf Seite 17.)

• Der Anschluss ist möglicherweise aufgrund des angeschlossenen externen Geräts (Set-Top-Box, Spielgerät, etc.) nicht möglich. Verbinden Sie die Soundbar direkt.

• HDMI-CEC ist eventuell nicht an dem Fernsehgerät aktiviert. Schalten Sie das CEC im Menü des Fernsehgeräts ein. (Samsung-TV: Start ( ) → Menü

• Einstellung ( ) → Alle Einstellungen ( ) → Verbindung → Manager für externe Geräte → Anynet+ (HDMI-CEC) ON)

• Zum Herstellen einer eARC-Verbindung muss die eARC-Funktion im TV-Menü auf „Ein“ festgelegt werden. (Samsung-TV: Start (

• Menü → Einstellung ( ) → Alle Einstellungen ( ) → Ton → Experteneinstellungen → HDMI-eARC-Modus(Auto)) Es gibt keinen eingehenden Ton beim Anschluss an den Fernseher im Modus HDMI TO TV(eARC/ARC)

• Ihr Gerät ist nicht in der Lage, das Eingangssignal wiederzugeben. Ändern Sie die Audioausgabe des Fernsehers auf PCM oder Dolby Digital. (Bei einem Samsung TV: Start ( ) → Menü → Einstellung ( ) → Alle Einstellungen

) → Ton → Experteneinstellungen → Digitale Audioausgabeformat) Die Soundbar lässt sich nicht über Bluetooth verbinden.

• Wechseln Sie beim Verbinden eines neuen Geräts für die Verbindung zu „BT PAIRING“. (Drücken Sie die Taste PAIR auf der Fernbedienung oder drücken Sie die Taste (Mikro Ein/Aus) am Gehäuse mindestens 5 Sekunden lang.)

• Wenn die Soundbar mit einem anderen Gerät verbunden ist, trennen Sie das Gerät zuerst, um das Gerät zu wechseln.

• Stellen Sie die Verbindung wieder her, nachdem Sie die Bluetooth- Lautsprecherliste des zu verbindenden Geräts entfernt haben. (Samsung- TV: Start ( ) → Menü → Einstellung ( ) → Alle Einstellungen ( ) → Ton → Tonausgabe → Bluetooth-Lautsprecherliste)

• Die automatische TV-Verbindung kann deaktiviert sein. Währen sich die Soundbar im Zustand „BT READY“ bendet, halten Sie die Links -Taste auf der Fernbedienung der Soundbar 5 Sekunden lang gedrückt, um ON- TV CONNECT auszuwählen. Wenn Sie OFF-TV CONNECT sehen, halten Sie die Links -Taste erneut 5 Sekunden lang gedrückt, um die Auswahl umzuschalten.

• Entfernen Sie den Netzstecker und versuchen Sie es dann erneut.

• Initialisieren Sie das Produkt und versuchen Sie es erneut. (Weitere Informationen nden Sie auf Seite 33.) Bei einer Bluetooth-Verbindung verschwindet der Ton.

• Einige Geräte können Funkstörungen verursachen, wenn Sie sich zu nah an der Soundbar benden, z. B. Mikrowellen, drahtlose Router usw.

• Wenn Ihr über Bluetooth verbundenes Gerät sich zu weit von der Soundbar entfernt, kann der Ton verschwinden. Bewegen Sie das Gerät näher an die Soundbar heran.

• Wenn ein Teil Ihres Gehäuses mit dem Bluetooth-Sender/Empfänger in Kontakt kommt oder wenn das Produkt auf Möbeln aus Metall installiert wird, könnte der Ton verschwinden. Überprüfen Sie die Installationsumgebung und die Einsatzbedingungen. Die Soundbar lässt sich nicht über Wi-Fi verbinden.

• Prüfen Sie, ob Ihr Wireless-Router eingeschaltet ist.

• Schalten Sie den Router aus, schalten Sie ihn wieder ein und versuchen Sie es dann erneut.

• Die Soundbar stellt keine Verbindung her, wenn das drahtlose Signal zu schwach ist. Versuchen Sie, die Router näher an der Soundbar zu platzieren oder, wenn möglich, alle Hindernisse zwischen der Soundbar und dem Router zu beseitigen.

• Wenn Ihr WLAN-Router neu ist, müssen Sie die Netzwerkeinstellungen des Lautsprechers neu kongurieren. Die Soundbar schaltet sich nicht automatisch mit dem TV ein.

• Wenn Sie die Soundbar während des Fernsehens ausschalten, wird die Synchronisation der Stromversorgung mit dem Fernseher deaktiviert. Schalten Sie zuerst das Fernsehgerät aus. Die AVA-Funktion ist in folgenden Fällen nicht verfügbar.

• Die AVA-Funktion ist mit der Q-symphony-Funktion nicht verfügbar.

• Die AVA-Funktion ist nicht verfügbar, wenn das Mikrofon ausgeschaltet ist. Der Prozess der Auto EQ-Optimierung schlägt fehl.

• Der Optimierungsprozess kann fehlschlagen, wenn während des Optimierungsprozesses ein Ton von der Soundbar ausgegeben wird oder ein externes Geräusch auftritt. Führen Sie den Optimierungsprozess in einer ruhigen Umgebung durch.

• Nehmen Sie während des Optimierungsprozesses keine Manipulationen an der Soundbar vor. Nach dem Herstellen einer Verbindung zwischen TV-Gerät und Soundbar habe ich in den Soundbar-Modus gewechselt. Dann wird kein Ton vom TV- Gerät ausgegeben.

• Wenn Sie Ihre Soundbar mit einem Mobilgerät verbinden, während die Soundbar mit dem TV-Gerät verbunden ist, gibt die Soundbar Ton über das Mobilgerät aus und hält die TV-Verbindung bei. Der TV-Ton wird also nirgendwo ausgegeben.

• Trennen Sie das Mobilgerät und der TV-Ton wird wieder von der Soundbar ausgegeben.DEU - 35 13 LIZENZ Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, DTS:X, and the DTS:X logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Verwende dein Smartphone, Tablet oder deinen Computer als Fernbedienung für Spotify. Auf spotify.com/connect erfährst du mehr.

• Die Spotify Software unterliegt den folgenden Drittanbieter-Lizenzen: https://www.spotify.com/connect/third-party-licenses.

LIZENZ Bei Anfragen oder Anforderung bezüglich Fragen zu Open Source wenden Sie sich an Samsung Open Source (http://opensource.samsung.com)

15 WICHTIGE HINWEISE ZUM

• Abbildungen und Graken in diesem Benutzerhandbuch dienen nur Referenzzwecken und können vom tatsächlichen Erscheinungsbild des Produkts abweichen.

• Verwaltungskosten werden abgerechnet, wenn (a) auf Ihren Wunsch ein Techniker zu Ihnen geschickt wird, aber kein Produktdefekt vorliegt (d. h. wenn das User Manual (Benutzerhandbuch) nicht gelesen wurde). (b) Sie das Gerät in eine Reparaturwerkstatt bringen, aber kein Produktdefekt des Geräts vorliegt (d. h. wenn das User Manual (Benutzerhandbuch) nicht gelesen wurde).

• Die Höhe eventuell anfallender Gebühren wird Ihnen vor dem Besuch eines Technikers mitgeteilt.DEU - 36

16 SPEZIFIKATIONEN UND LEITFADEN

Technische Daten Modellname HW-Q990B / HW-Q995B Gewicht 7,7 kg Abmessungen (B x H x T) 1232,0 x 69,5 x 138,0 mm Betriebstemperaturbereich: +5°C bis +35°C Betriebsfeuchtigkeitsbereich 10 % ~ 75 % VERSTÄRKER Nennausgangsleistung (18 W x 4) + (10 W x 2) + (18 W x 2) + (10 W x 1) + (18 W x 6) Unterstützte Wiedergabeformate Dolby 5.1ch/Dolby Digital Plus/Dolby TRUE HD/Dolby ATMOS DTS 5.1ch/DTS HD/DTS-HD Master Audio/DTS:X/LPCM 8Ch

AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS

Maximale Wi-Fi-Transmitterleistung 100 mW mit 2,4 GHz – 2,4835 GHz, 200 mW mit 5,15 GHz – 5,25 GHz, 100 mW mit 5,25 GHz – 5,35 GHz und 5,47 GHz – 5,725 GHz

AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS

Maximale BT-Transmitterleistung 100 mW bei 2,4 GHz – 2,4835 GHz

AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS

Maximale SRD-Transmitterleistung 25 mW bei 5,775 GHz – 5,875 GHz Subwoofer-Name PS-WB99B Gewicht 11,7 kg Abmessungen (B x H x T) 220,0 x 413,0 x 410,0 mm VERSTÄRKER Nennausgangsleistung 200 W

AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS

Maximale SRD-Transmitterleistung 25 mW bei 5,775 GHz – 5,875 GHz Name des SETS Drahtlose Surround-Lautsprecher PS-RB99B (LINKS/RECHTS) Gewicht 3,4 kg Abmessungen (B x H x T) 129,5 x 201,3 x 140,4 mm VERSTÄRKER Nennausgangsleistung 210 W

AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS

Maximale SRD-Transmitterleistung 25 mW bei 5,775 GHz – 5,875 GHz HINWEIS

• Samsung Electronics Co., Ltd behält sich das Recht vor, Spezikationen ohne vorherigen Hinweis zu ändern.

• Gewicht und Abmessungen sind Annäherungswerte. Vorsichtsmaßnahmen: Die Soundbar wird bei der Wi-Fi-Aktivierung automatisch neu gestartet. Allgemeiner Stromverbrauch im Standby (W) 7,7 W Wi-Fi Methode zur Deaktivierung des Anschlusses Drücken Sie die CH LEVEL-Taste an der Fernbedienung der Soundbar 30 Sekunden lang, um WLAN ein-/auszuschalten. Bluetooth Methode zur Deaktivierung des Anschlusses Drücken Sie die TONE CONTROL-Taste an der Fernbedienung der Soundbar 30 Sekunden lang, um Bluetooth ein-/auszuschalten.DEU - 37

• Hiermit erklärt Samsung Electronics, dass diese Funkausstattung mit der Direktive 2014/53/EU und den relevanten gesetzlichen Anforderungen von Großbritannien konform ist. Der vollständige Text der Konformitätserklärung ist unter folgender Internetadresse verfügbar: http://www.samsung.com navigieren Sie dort zu „Support“ und geben Sie den Modellnamen ein. Dieses Gerät kann in allen Ländern in der EU und in Großbritannien verwendet werden. Die 5GHz WLAN(Wi-Fi oder SRD)-Funktion dieses Gerätes darf nur im Innenbereich genutzt werden. [Korrekte Entsorgung der Batterien dieses Produkts] (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie-Rücknahmesystem entsorgen. Korrekte Entsorgung von Altgeräten Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf einem Elektro- oder Elektronikgerät, der Verpackung, Gebrauchsanweisung oder dem Garantieschein weist darauf hin, dass das Elektro- oder Elektronikgerät nicht im unsortierten Siedlungsabfall (Hausmüll) entsorgt werden darf, sondern einer getrennten Sammlung zugeführt werden muss. Sie sind verpichtet, dieses Gerät und Zubehörteile einer vom Hausmüll getrennten Erfassung zuzuführen. Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, sind vor der Abgabe an einer Erfassungsstelle zerstörungsfrei vom Altgerät zu trennen. Vertreiber von Elektro- oder Elektronikgeräten, einschließlich des Lebensmitteleinzel-, Fernabsatz- und Versandhandels, sind ab einer bestimmten Verkaufs-, Lager- bzw. Versandächengröße gesetzlich grundsätzlich zur unentgeltlichen Rücknahme von Altgeräten verpichtet, wenn Sie bei dem Vertreiber ein neues Gerät kaufen oder es sich um ein kleines Altgerät handelt, das bestimmte Maße nicht überschreitet. Nähere Informationen und Einzelheiten zu diesen Rücknahmemöglichkeiten und pichten erhalten Sie von dem jeweiligen Vertreiber. Endnutzer einschließlich privater Nutzer wenden sich an ihren öffentlich-rechtlichen Entsorgungsträger, um in Erfahrung zu bringen, wo sie das Altgerät für eine umweltfreundliche Entsorgung zurückgeben können. Gewerblichen Endnutzern stehen zusätzliche herstellerspezische Möglichkeiten zur Rückgabe zur Verfügung, die sie direkt beim Hersteller erfragen können. Bitte löschen Sie vor Abgabe an einer Erfassungsstelle selbstständig alle personenbezogenen Daten auf Ihrem Gerät. Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezischen Auagen wie z. B. REACH, WEEE, Batterien nden Sie unter: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/DUT - 2 VEILIGHEIDSINFORMATIE VEILIGHEIDSWAARSCHUWINGEN OM DE KANS OP EEN ELEKTRISCHE SCHOK TE VERKLEINEN MAG U DE BEHUIZING NIET VERWIJDEREN (OF DE ACHTERZIJDE). ER BEVINDEN ZICH GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN GEREPAREERD. LAAT REPARATIE EN ONDERHOUD OVER AAN GEKWALIFICEERD SERVICEPERSONEEL. Zie onderstaande tabel voor een verklaring van symbolen die zich op uw Samsung-product kunnen bevinden. LET OP RISICO OP ELEKTRISCHE SCHOK. NIET OPENEN. Dit symbool geeft aan dat de spanning binnen in het apparaat hoog is. Elk contact met onderdelen binnen in het product is gevaarlijk. Dit symbool geeft aan dat er belangrijke informatie over het gebruik en onderhoud is meegeleverd met dit product. Klasse II-product: Dit symbool geeft aan dat voor dit toestel geen veiligheidsaansluiting op aarde (massa) is vereist. Als dit symbool niet aanwezig is op een product met een stroomkabel, dan MOET het product een betrouwbare aansluiting op aarde (massa) hebben. Wisselspanning: Dit symbool geeft aan dat de nominale spanning wisselspanning is. Gelijkspanning: Dit symbool geeft aan dat de nominale spanning gelijkspanning is. Let op. Raadpleeg voor gebruik de instructies: Dit symbool geeft aan dat de gebruiker de gebruikershandleiding moet raadplegen voor meer informatie over de veiligheid. WAARSCHUWING

TÄRKEITÄ HUOMAUTUKSIA

• Gamintojai, kurie palaiko šią funkciją: „Samsung“, „VIZIO“, „LG“, „Sony“, „Sharp“, „PHILIPS“, „PANASONIC“, „TOSHIBA“, „Hisense“, „RCA“

2.0 kanaler 2.1 kanaler

5.1 kanaler 5.1-kanaler / 7.1-kanaler (DTS)

7.1 kanaler 7.1 kanaler

(Flerfunktion)-knappen

2.0 kanaler 2.1 kanaler

5.1 kanaler 5.1-kanaler/7.1-kanaler (DTS)

7.1 kanaler 7.1 kanaler
